Установка дверного замка в межкомнатную дверь: простая и понятная инструкция

Установка дверного замка в межкомнатную дверь. Выбор запорного устройства. Инструкция по установке замка на дверь. Демонтаж ручек. Монтирование нажимной и круглой ручки на дверь.

Типы ручек

Перед тем, как перейти непосредственно к описанию процесса установки, рассмотрим типы ручек:

  • стационарные;
  • с нажимным механизмом;
  • с поворотным механизмом.

Придя в строительный магазин, Вам предстоит выбрать ручки к новой двери, главным образом, по следующим параметрам:

1. Форма и механизм ручки. Чаще всего либо продолговатая форма, если ручка имеет нажимной механизм, либо круглая (ручки-шары), если ручка имеет поворотный механизм.

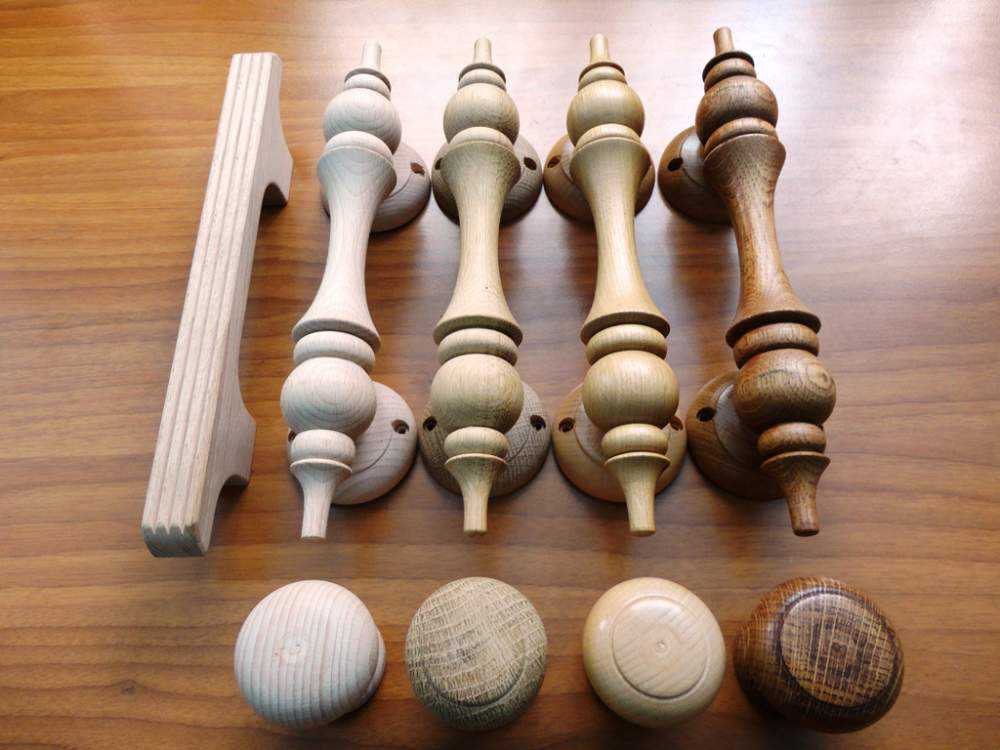

2. Материал и покрытие. Дверные ручки могут быть изготовлены из дерева, металла (чаще всего алюминия, латуни, стали и других сплавов), стекла, пластмассы и даже камня. Наиболее распространенный вариант – металлические ручки с различным покрытием, например, хромирование, никелирование и другие. От покрытия зависит цвет ручки, ее долговечность и износоустойчивость.

3. Наличие замка. Ручки, в том числе и круглые, могут с внешней стороны двери закрываться ключом, а с внутренней – защелкой.

Внимание! В магазинах можно встретить дверные ручки, как с левым, так и с правым исполнением. Поэтому перед покупкой уточните данный момент у продавца.

Схема дверной ручки

На видеоролике, представленном ниже, подробно рассказывается про составные части дверных ручек, и наглядно показаны все ее элементы.

Подготовка коробки

И, наконец, последний этап в том, чтобы установить дверную ручку – монтаж ответной части защелки в коробке. Для этого следует намазать язычок маслом, закрыть дверь и постараться сделать язычком отметину на косяке, сделав при этом несколько движений «открыть-закрыть» только что собранной дверной ручкой. Далее прикладываем накладку, которая будет приворачиваться к косяку, и обводим ее по контуру, включая внутреннее отверстие.

Сверлим дрелью отверстие под «язычок» защелки, остальную часть заглубляем с помощью долота и стамески на глубину 1-2 мм в зависимости от глубины планки. Теперь остается лишь прикрутить планку на два шурупа. Отмечаем шилом центру отверстий под шурупы и дрелью делаем отверстия нужного диаметра. Далее шуруповертом крепим планку к косяку.

Вернуться к содержанию

Выбор и установка дверной защелки

Средняя цена комплекта ручек, защелки и дверных петель на сегодняшний день составляет 1000 -1200 рублей и это очень примерная цифра. После выбора дверных ручек, вам должны подобрать подходящую к ним дверную защелку. Вот как выглядят ручки и защелка , которые мы подбирали для себя.

Принцип действия и внутреннее устройство схожи для различных моделей поэтому я выкладываю фото. Некоторые специалисты при сборке и установке двери операцию по монтажу дверной защелки и дверных ручек оставляют на последний этап. Окончательную установку я тоже делаю в самом конце, но сразу после выполнения выборки под петли, лучше сделать сверление под защелку и ручки. В этом случае в процессе регулировки притвора у нас будет за что ухватиться для открывания двери. Итак закончив с петлями, переворачиваем дверь на 180 градусов.

Отмеряем от низа двери 100 сантиметров и чертим перпендикуляр. На нем отмечаем середину толщины двери. Теперь необходимо определить величину перьевого сверла подходящего для сверления под нашу защелку.

Диаметр окружности в который можно вписать прямоугольник сечения корпуса защелки равен 25 мм. Но и размер наружной пластины которая закрывает дефекты резки, тоже 25 мм. Поэтому выбираем перьевое сверло 22 мм. и подбираем углы стамеской.

На сверле удобно сделать метку, указывающую необходимую глубину сверления, в виде намотанного на него куска изоленты или лейкопластыря.

Главная задача при выполнении сверления это не допустить отклонения от оси. Для контроля удобно зажать дверное полотно между ног и смотреть сверху соблюдая вертикаль.

Еще одна неприятная вещь — опилки. Для их извлечения, в процессе работы приходиться несколько раз переворачивать дверь. Дальше выбираем стамеской углы и добиваемся посадки защелки. Она должна свободно, без усилий входить в корпус двери.

Выборку под пластину выполняем по той же технологии что и врезка петель. Убедившись что дверная защелка свободно входит и утапливается заподлицо с торцом двери, выполняем разметку под сверление для ручки.

Как видно на фото, ручка имеет выступающую часть, которая должна быть свободно погружена в плоскость двери. Поэтому выбираем сверло таким образом чтобы его диаметр не превышал 30 мм. и в тоже время был больше диаметра выступающей части. Размечаем на двери расстояние от края защелки до центра прямоугольного отверстия под четырехгранник.

Сверлим не насквозь, а только до «встречи» с выемкой под защелку. Операцию повторяем с противоположной стороны. Теперь все подготовлено к установке защелки, и мы имеем импровизированную ручку в виде отверстия, которая нам очень пригодится при установке коробки. Продолжение

Виды поломок и меры по их устранению

Когда возникает вопрос, как починить неисправную ручку и можно ли это сделать, нужно определить причину поломки, а их выделяют 4:

  • Если основание осталось на месте, а рукоятка отвалилась, виновником является стопорное кольцо, которое либо сдвинулось, либо лопнуло. Нужно разобрать конструкцию и либо вставить его на место, либо заменить.
  • Если лопнул квадратный штифт (что часто случается при покупке дешевых силуминовых ручек), подобрать его бывает очень сложно. Целесообразнее заменить всю конструкцию на более надежную.
  • Если ручка не возвращается в исходное положение, причина кроется в возвратной пружине. Если она соскочила, ее нужно поставить на место и прижать шайбой, которую нужно зафиксировать стопорным кольцом. А если пружина лопнула, это проблема: найти ее на рынке очень сложно. Обычно приходится менять ручку полностью.
  • Если при повороте ручки не срабатывает защелка, причиной является короткий квадрат, который постепенно сдвигается в сторону одной из рукояток. В этом случае следует приобрести более длинную деталь и при необходимости подогнать ее по размеру с помощью болгарки.

Тонкости врезка магнитного замка

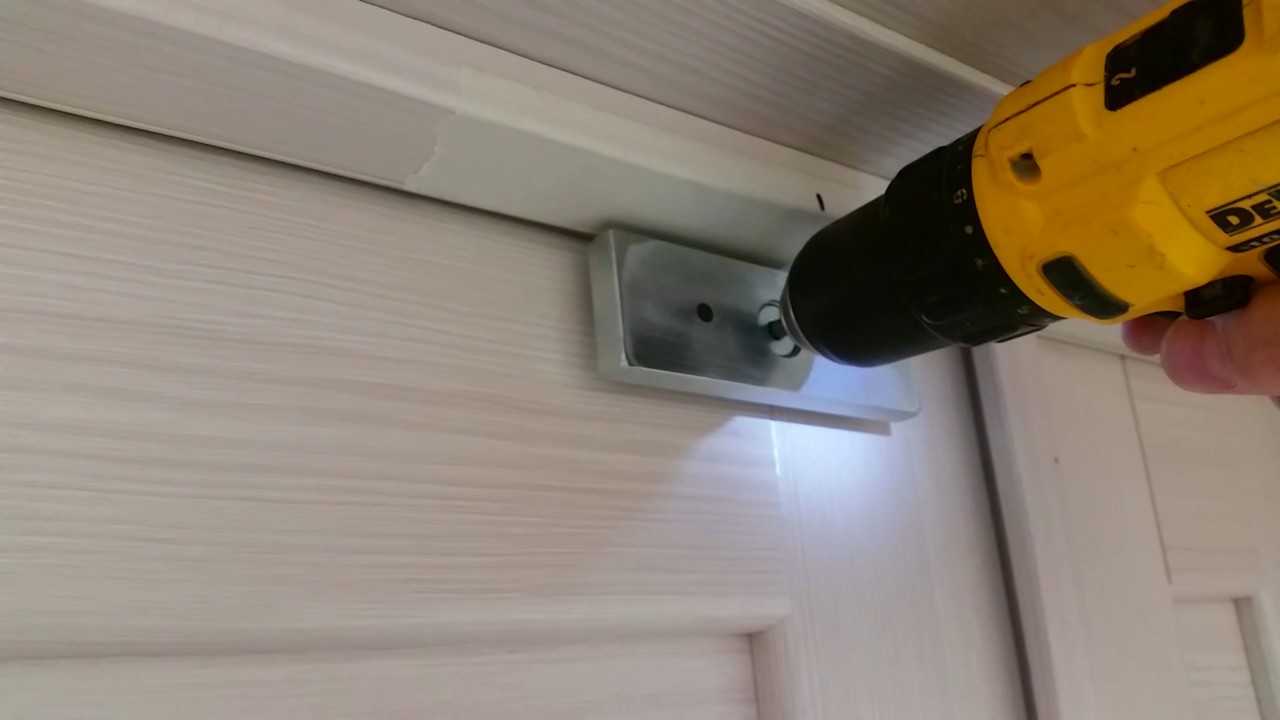

Многие собственники недвижимости отдают предпочтение современным магнитным замкам. Они бывают электромагнитными, энергонезависимыми с применением ниобиевых магнитов, защелки с ферритовыми магнитами.

Магнитные замки не должны играть роль акцентных элементов.

Наиболее популярная магнитная разновидность механизма для квартиры – последний вариант (ферритовые защелки). Они идентичны с мебельными магнитами. Позволяют избежать громкого шума при захлопывании, дребезжании на сквозняке. Монтаж происходит аналогичным методом, как и применяемый для плоских замков. Этот же метод подходит для установки ниобиевого магнитного устройства.

Есть различные врезные замки: с защёлками, ригелем, комбинированные. Выбирать подходящий замок стоит исходя из особенностей помещения для которого он понадобится.

Вне зависимости от типа замка и двери, к процессу установки необходимо тщательно подготовиться. Потребуется изучить особенности врезки, приготовить материалы и инструменты, описанные выше. Немного практики и подготовки, и с монтажом защитного механизма сможет справиться даже неопытный мастер.

Виды дверных защёлок

Рассмотрим более подробно каждый тип дверной защёлки:

  1. Фалевые. Для того чтобы закрыть дверь с фалевой защёлкой, необходимо приложить определённое усилие, при котором скошенный язычок проскользит по ответной планке и защёлкнется, зафиксировав дверное полотно. Если такое устройство правильно установлено, то открыть дверь можно будет только после нажатия на ручку или поворота ключа. Ручки могут устанавливаться только с одной стороны двери или с обеих. Фалевые защёлки могут оснащаться двумя запорами: один открывается при помощи ручки, а второй — независимый и работает как задвижка. Ручки таких механизмов выполняют не только своё непосредственное назначение, но украшают двери, поэтому они должны соответствовать интерьеру помещения.

  2. Роликовые. В этом случае в качестве ригеля выступает вращающийся ролик или язычок, скошенный с двух сторон. Размещаться такая защёлка может как на дверном полотне, так и на коробке. Когда дверь закрывается, подпружиненный ролик попадает в отверстие на ответной планке и обеспечивает фиксацию створки в закрытом положении. Роликовая защёлка может устанавливаться в качестве отдельного устройства или работать в составе замка как на распашных, так и на маятниковых полотнах. С ручкой или другими запорными ригелями, имеющимися на замке, она не связана. Полноценно закрыть дверь при помощи роликовой защёлки не получится, так как при надавливании на неё с определённым усилием, она откроется.

  3. Магнитные. Принцип работы таких устройств основан на свойстве магнита притягивать металлические детали. Магнитные защёлки часто используются как в жилых помещениях, так и в офисах. Они позволяют фиксировать створку в закрытом положении, а для её открывания требуется небольшое усилие. Одна часть такого устройства фиксируется на торце полотна, а другая — на дверной коробке. После того как дверь закрылась, магнит притягивается к металлической ответной планке и полотно фиксирует дверь в закрытом положении. Есть простые модели, которые похожи на те, что устанавливаются на мебели, только имеют большее притягивающее усилие. Некоторые модификации магнитных защёлок имеют ригель, который втягивается в отверстие на ответной части. Открыть такую защёлку можно только при помощи поворотной или нажимной ручки.

  4. Задвижные. В этом случае разработчики в одном устройстве объединили функции замка и защёлки. Такие устройства не имеют ручки, поэтому открыть их можно изнутри при помощи вертушки или снаружи — ключом. Практически все такие модели имеют фиксатор, который при необходимости позволяет прятать подпружиненный ригель в корпусе защёлки. Когда он спрятан и заблокирован, исключается самопроизвольное закрывание механизма, но в этом случае дверь не будет зафиксирована в закрытом положении и в любое время может открыться.

  5. Электромеханические и электромагнитные. Такие устройства позволяют дистанционно закрывать и открывать двери, поэтому обычно их устанавливают на калитках или на входах в охраняемые помещения. Для электромагнитных устройств надо дополнительно устанавливать автономное питание. Это связано с тем, что при отсутствии подачи электроэнергии они находятся в разомкнутом состоянии. Существуют следующие виды защёлок:
    • нормально открытые. При отключении питания такие защёлки находятся в открытом положении. Они обычно устанавливаются на аварийных выходах, а также на подъездных дверях. При возникновении аварийной ситуации, когда произошло отключение электроэнергии, люди могут спокойно покинуть помещение;

    • нормально закрытые. При отсутствии электричества такие защёлки находятся в закрытом положении. Это позволяет обеспечивать безопасность помещения при пропадании питания. В таких случаях открыть защёлку изнутри можно при помощи ручки, а снаружи — ключом;

    • с функцией арретирования. При подаче напряжения защёлка разблокируется и остаётся в таком положении, пока дверь не будет открыта один раз. После того как язычок втянулся в корпус, он там фиксируется при помощи специальных штифтов и может удерживаться любое время до тех пор, пока дверью не воспользуются.

Врезка защелки в дверной блок

Врезать затворный механизм в межкомнатную дверь можно вполне самостоятельно без вызова мастера. В этой процедуре нет ничего сложного. Предварительно необходимо изучить конструкцию приспособления и соблюдать порядок выполнения монтажа.

Необходимые инструменты

Для установки защелки врезного типа на межкомнатную дверь понадобятся следующие инструменты:

  • Электрический шуруповерт (если такого нет, можно использовать ручной инструмент);
  • Сверло, предназначенное для изготовления отверстий в деревянных основаниях. Чаще всего для сверления используют сверла под номером 20-24;
  • Бита шестигранная для шуруповерта. Это специальный шестигранный ключ, который одной стороной устанавливается в шуруповерт, второй цепляет необходимую деталь крепления;
  • Для выполнения разметки обязательно под рукой должен быть простой карандаш и строительная рулетка или металлическая линейка.

Последовательность действий

Перед тем, как сделать защелку на деревянную межкомнатную дверь своими руками, рекомендуется определиться с порядком выполнения монтажных работ:

  • Первым делом делается разметка дверного полотна;
  • Далее выполняются отверстия под квадратный стержень рукоятки и саму защелку;
  • Следующий шаг – установка (сборка) всех элементов устройства.

Для удобства выборки материала из полотна рекомендуется сделать черным маркером метки.

Разметка дверного полотна

Перед выполнением монтажа рукоятки затворного механизма с фиксатором на поверхности дверного полотна делается разметка. Отмечается размещение самого замка – его ширина и высота. Глубина врезки зависит от ширины устройства. Пометки рекомендуется делать с внутренней стороны.

Высота монтажа ручки зависит от роста хозяина квартиры или частного дома. Обычно ее размещают на уровне пояса человека. Стандартная высота – 1 м от полового основания.

После этого к внутренней стороне дверного блока прикладывается замок, обводится по контуру простым карандашом. Это необходимо для определения глубины сверления отверстий. Параллельно отмечается место расположения фалевой защелки и рукояти.

Защелка устанавливается на торцевую часть дверного полотна. В данном случае разметку рекомендуется выполнять с использованием угольника.

Подготовка отверстий для защелки и рукояти

Следующий этап монтажа запирающего устройства – сверление отверстий для крепления рукоятки и фиксатора.

Для монтажа личинки замка в дверном полотне высверливается углубление при помощи электродрели. Для этого используется витое или перьевое сверло, диаметр которого должен соответствовать ширине детали замочной конструкции.

Чтобы четко видеть глубину сверления рекомендуется на сверло наклеить изоляционную ленту. При выполнении данных работ дрель необходимо удерживать строго параллельно половому основанию. Чтобы легче было работать полотно можно снять с петель и положить на пол.

При наличии фрезерного станка, лучше отверстия сделать с его помощью. При этом заранее необходимо выставить глубину погружения фрезы.

Для крепления элементов конструкции саморезами также рекомендуется предварительно под них просверливать отверстия немного меньшего диаметра. При закручивании саморезов непосредственно в полотно без подготовленного отверстия существует риск раскола древесины.

Монтаж устройства, сборка рукоятки

Заключительный этап монтажных работ – это непосредственно установка самого затворного механизма, дверной ручки и ответной планки.

Механизм рукояти вставляется в подготовленное углубление, при этом отверстия должны совпасть. Далее продевается квадратный стержень, на него одеваются кнобы или рычаги. Крайней монтируется на квадрат накладка, которая фиксируется специальным винтом. Другой накладкой закрывается защелка.

После установки ручки необходимо прикрыть дверное полотно и на торцевой части коробки отметить место вхождения язычка замка. Далее прикладывается ответная планка, обводится карандашом по контуру. Под язычок делается углубление до 1 см и планка фиксируется саморезами на своем месте.

Разновидности ручек с защелкой

Дверная ручка с врезной защелкой для межкомнатных дверей делится на несколько групп:

  • Магнитные;
  • Фалевые;
  • Роликовые;
  • Защелки с запирающим фиксатором.

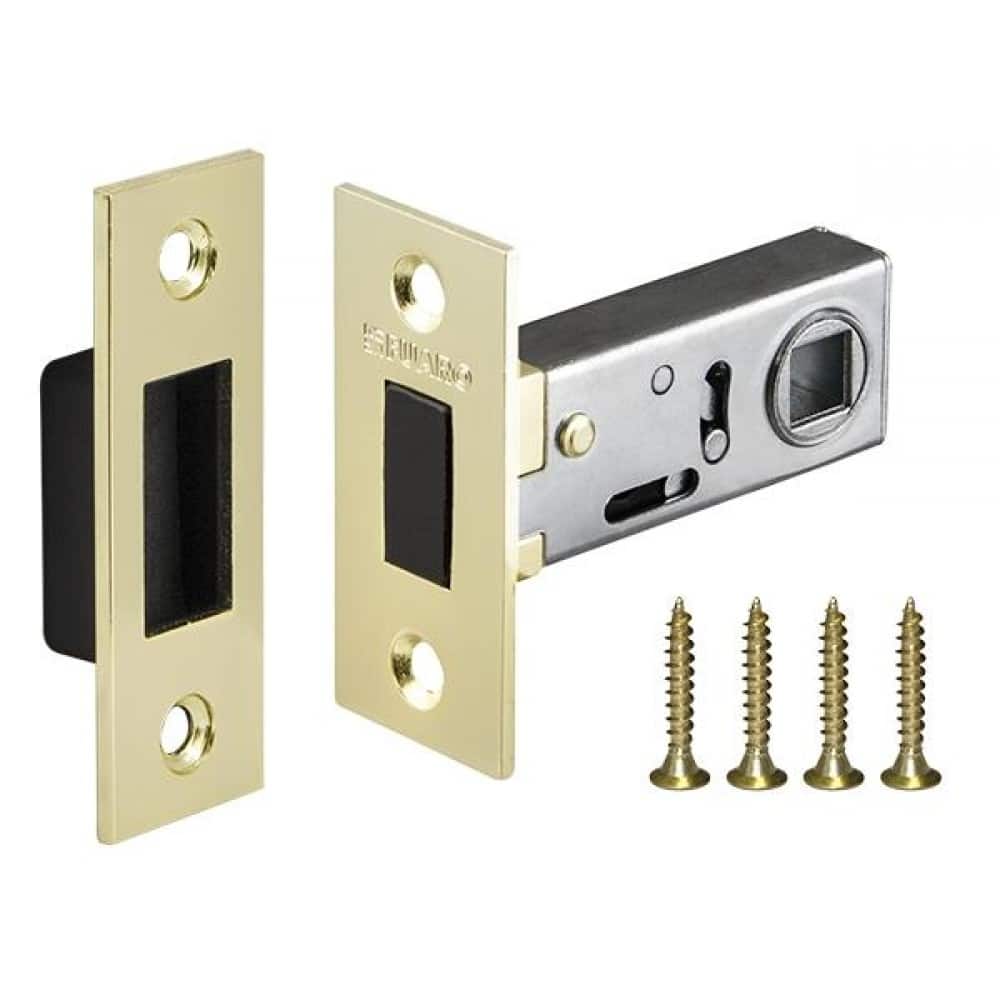

Магнитные

Состоят из металлической пластины и магнитного элемента, которые размещены на косяке и на боковой части двери. Работа такого типа защелки очень проста. Во время закрывания двери магнит начинает притягивать металлический элемент, удерживая его в неподвижном положении.

С магнитной защелкой устанавливается неподвижная ручка. Второй вариант данного фиксатора – магнитная защелка с подвижным язычком. В отличие от предыдущего механизма, этот практически бесшумный и обладает такими достоинствами как плавность в работе и длительный срок службы.

Фалевые

Устройство фалевого замка межкомнатной двери с защелкой имеет выдвижной язычок, который скошен под углом. Во время монтажа данной конструкции на косяке монтируется пластина со специальным пазом. Во время закрывания полотна язычок входит в паз на косяке, фиксируя, таким образом, конструкцию.

Чтобы открыть дверь, необходимо надавить по подвижную ручку, в результате чего язычок выходит из паза и освобождает конструкцию от фиксации.

Роликовые

В отличие от предыдущей защелки, здесь вместо язычка используется подпружиненный ролик. Во время закрывания полотна он входит в специальную выемку на косяке, благодаря чему фиксирует дверь. Данный тип защелки монтируется неподвижной ручкой и ручкой-рычагом. В случае с неподвижной ручкой необходимо приложить некоторые усилия чтобы открыть дверь.

С запирающим устройством

Данный тип устанавливается чаще всего в ванных комнатах или санузлах. Оснащается блокирующим элементом с ключом, при повороте которого можно на некоторое время закрыться в помещении от постороннего нежелательного проникновения на некоторое время.

Как выбрать и установить защелку на межкомнатную дверь

Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

Ручки с замками-защёлками подразделяются на три типа: без фиксатора — дверь с такой ручкой не запирается изнутри с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

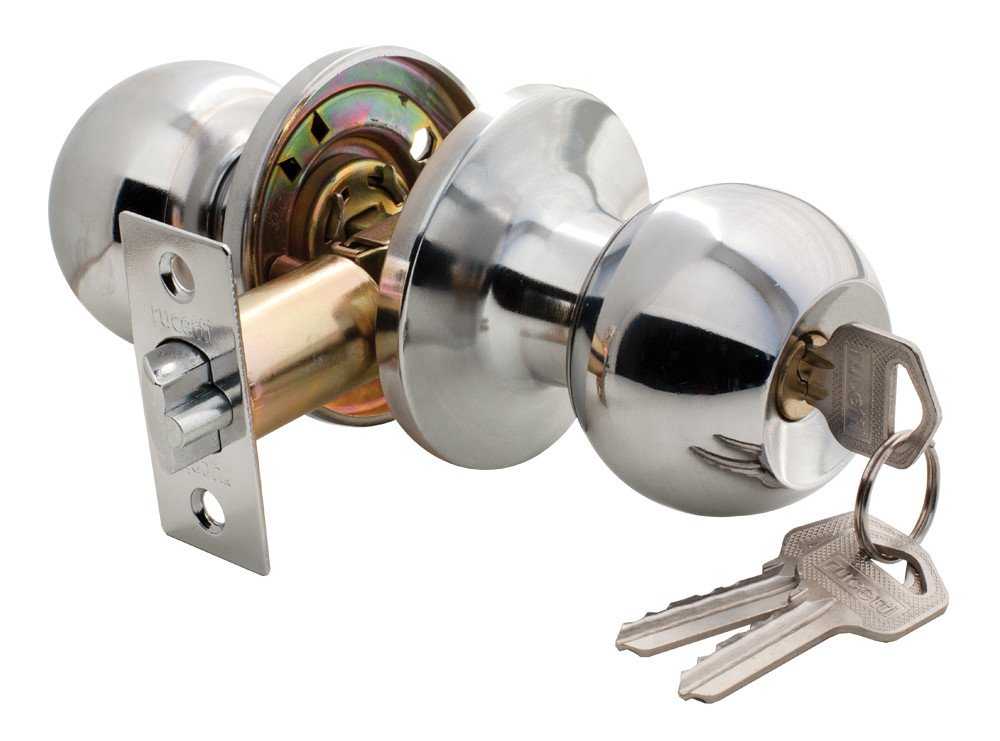

Также, ручки-защёлки бывают двух видов: Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери. Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте.

Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

В жилом помещении на межкомнатные двери устанавливаются защелки, позволяющие зафиксировать в закрытом положении. Защелка межкомнатная бывает различных видов, что затрудняет выбор обычного потребителя. Как подобрать устройство самостоятельно и произвести его установку без помощи специалистов, можно узнать из этой статьи.

Ручка с защелкой для двери

Виды замков для межкомнатных дверей

В зависимости от способа врезки, удобства использования и других характеристик различают следующие виды замков:

  1. Плоские, имеющие прямоугольный остов и язычки, отделенные от защелки замка. Конструкция отличается высокой степенью надежности и оснащена нажимной ручкой (фалевой).
  2. Круглые замки в цилиндрическом корпусе, защелка с язычком объединены. Ручка может иметь произвольную форму. Произведена врезка стопора и цилиндровой личинки замка в шпиндель.
  3. Плоские замки уменьшенного размера, оснащенные поворотной ручкой. Защелка отсутствует.
  4. Круглые, в конструкции которых присутствует специальная ручка-кноб.

Замки можно классифицировать и по другим признакам. Типы запорных механизмов бывают следующие:

  • шпингалеты;
  • фалевые;
  • защелки с фиксатором;
  • врезного типа;
  • накладные;
  • магнитные.

Последний тип запорных устройств не создает резкого звука при закрывании, может монтироваться в любую межкомнатную дверь (даже уже установленную); магнитные замки приобретают все большую востребованность.

Для врезки замка в только что приобретенную дверь необходимо знать толщину полотна и особенности его структуры. Существуют такие виды межкомнатных дверей:

  1. МДФ шириной 35 мм.
  2. МДФ шириной 45 мм.
  3. Деревянная дверь новой конструкции (ширина филенок от 50 мм).
  4. Деревянная дверь ДВП старой конструкции, имеющая дощатый каркас.

Установку замков в межкомнатные двери можно осуществить самостоятельно, зная особенности конструкции и принцип работы замка.

Плоские

Эта категория замков является максимально дорогостоящей. Они более сложные в установке, но обеспечивают хорошую противовзломную защиту. Они дают дополнительную нагрузку на дверь, в отличие от круглых замков. Плоский запор подойдет к наличной двери.

В дверь из МДФ шириной 35 мм допустимо устанавливать только плоские замки уменьшенного размера. Также в МДФ разрешается врезать лишь те замки, у которых наиболее широкий язычок составляет 15 мм. Торцевая накладка не должна превышать в ширину 24 мм. Это связано с тем, что динамическую нагрузку, создаваемую замком, может принять на себя только рама из дерева, а МДФ является слабым материалом.

Круглые

Этот тип замков является наиболее подходящим для квартиры или жилого дома. Они предусмотрены для врезки в любую дверь. Нажимная ручка используется чаще всего в тех домах, где живут люди с ограниченной подвижностью. Для пользования поворотной ручкой необходимо прилагать больше усилий.

Ручка-кноб отличается своей безопасностью: об нее невозможно пораниться или зацепиться одеждой.

Процесс установки круглых замков с любыми ручками остается неизменным. Механизм замка с цилиндрическим корпусом производится для дверей, толщина которых составляет 35-45 мм. Запоры для габаритных деревянных конструкций не всегда можно найти в продаже в небольших населенных пунктах. Но круглые замки отличаются тем, что их можно адаптировать к какой угодно толщине двери. Для этого необходимо заменить водило защелки, установив более длинное. Оно представляет собой стальную пластину прямоугольной формы 2-3 мм в толщину. На одном из его концов расположено отверстие.

Тумблер выхода защелки необходимо поставить в позицию, которая будет соответствовать материалу, из которого изготовлен дверной косяк. Для дерева это 70 мм, для МДФ – 60. Производство замков для межкомнатных дверей имеет свои особенности: их личинка расположена внутри для удобства запирания двери с внутренней стороны.

Когда дверь открывается в левую сторону, а подходящего замка не было найдено, то защелку и личинку нужно предварительно поменять местами. Для этого понадобится разобрать конструкцию. Для офисных помещений такой вариант не подойдет, потому как такой замок со стороны личинки легко разобрать даже без использования специальных инструментов.
