Делаем двери купе своими руками

Двери купе можно сделать из любого полотна, установив раздвижную систему. Нужно определиться с тем, куда будет заезжать створка. От этого зависит, что из материалов понадобится.

Особенности

Пожалуй, первая особенность, которую стоит отметить, — специальный механизм для перемещения полотна. Он включает рельс, находящийся либо внизу, либо вверху. По рельсам перемещается полотно, для чего используется роликовый механизм с фиксацией. Также в конструкции имеются доводчики и блокирующие элементы.

Материал откатных дверей может быть разным:

  • алюминий;
  • стекло;
  • древесина;
  • ламинированный шпон;
  • МДФ;
  • ПВХ;
  • прочие варианты.

Можно посмотреть такие откатные двери на фото.

Раздвижные изделия встречаются двух групп:

  • параллельно-сдвижные;
  • раздвижные-складные.

У каждого своя фурнитура, технология сборки и другие особенности. Первые могут иметь несколько створок – как правило, до четырех. А длина проема делится поровну между ними. Характерные представители – двери-купе. Это простые в установке конструкции, обладают хорошими показателями по звукоизоляции.

В конструкции дверей-пеналов створки перемещаются в нишу в стене.

Раздвижные-складные изделия имеют несколько секций – в основном четыре-семь, которые складываются как книжка-гармошка. Отлично подходят для узких коридоров.

Как установить раздвижную дверь?

Установка раздвижных дверей может отличаться в зависимости от особенностей конструкции. Монтаж предусматривает следующие этапы:

  • подготовка дверного проема;
  • крепление направляющих элементов;
  • установка полотна;
  • врезка ручек.

Чтобы правильно произвести монтаж, необходимо точно следовать инструкции по установке раздвижных дверей.

Подготовка межкомнатного проема

Прежде всего необходимо подготовить проем. Если полотно будет двигаться вдоль стены, следует удалить все выступающие элементы, выровнять поверхность, щели шпатлевать. Полотно должно двигаться без препятствий. Поскольку конструкция не предусматривает лутку, стены штукатурят. Проем должен быть максимально ровным и гладким.

Если планируется установка сдвижной двери внутрь перегородки, следует произвести демонтаж части стены. Для этого увеличивают проем на ширину дверного полотна, а затем монтируют нишу из гипсокартона. Перегородка в стену должна заходить так, чтобы оставалась только небольшая часть полотна, на которой находится ручка.

Монтаж направляющих

Если полотно легкое, его навешивают только на верхнюю направляющую. Если створка из дерева и имеет большой вес, необходима его фиксация в нижних полозьях. Поскольку установка раздвижной двери может производиться на 1 или 2 рельсы, необходимо рассмотреть оба варианта.

Чтобы смонтировать верхнюю направляющую, к проему ставят полотно. Отмеряют положение двери в закрытом и открытом состоянии. От полученной линии отступают вверх 7 см и проводят горизонтальную черту. Она определяет положение бруса, на который крепится рельс.

Брус по длине должен соответствовать направляющей. Его размещают таким образом, чтобы середина приходилась точно над верхним углом проема со стороны открытой двери. Затем осуществляют крепление направляющего профиля.

Верхние полозья фиксируются с помощью саморезов. Затем собирают каретку с роликами и вставляют внутрь направляющих. Необходимо проверить, двигается ли механизм в рельсе свободно. По краям направляющих устанавливают ограничители, чтобы полотно не выскочило из колеи.

Нижний паз делают с помощью фрезерного станка. Он должен быть на 1-2 мм больше направляющего ножа, а глубина равна 18 мм. Если конструкция не предусматривает нижний рельс, то на полу устанавливают флажковый направляющий стопор. Он должен заходить в паз в полотне двери. Его задачей является ограничение движения полотна и исключение поперечных колебаний створки снизу.

Монтаж полотна

Монтаж раздвижных дверей осуществляется после установки всех направляющих. Сначала необходимо поставить крепежные скобы. Их фиксируют с помощью саморезов к верхнему торцу двери, предварительно сделав отверстия при помощи тонкого сверла. Полотно навешивают на верхнюю рельсу, а затем заводят в нижнюю направляющую. Каретки с роликами соединяют со скобами так, чтобы гайка и шайба оказались сверху. Затем крепления затягивают гаечным ключом. После проверки движения по верхней направляющей полотно может быть установлено в нижний паз.

Фурнитуры

Монтаж раздвижных межкомнатных дверей будет неполноценным без установки фурнитуры. Для таких конструкций используют врезные ручки, а также специальные замки. Запорные устройства устанавливают редко, поскольку уровень защиты таких механизмов низкий. Чтобы сделать ручки, понадобятся:

  1. линейка и карандаш;
  2. фрезерный станок;
  3. стамеска и молоток;
  4. саморезы и отвертка.

Сначала производят разметку положения ручек. Их размещают на уровне пояса на расстоянии 4-5 см от вертикального края полотна. Ручки прикладывают к двери и обводят карандашом. По размеру делают углубление на толщину фурнитуры фрезерным станком или стамеской. Еще можно использовать дрель со сверлом-коронкой необходимого диаметра. Следует сделать отверстие с нижней и с верхней стороны ручки. Дерево между углублениями удаляется стамеской или фрезером.

Чтобы установить раздвижные двери с врезным замком, необходимо дрелью сделать углубление в торце полотна. В паз монтируют запорный механизм и закрывают специальной планкой. Ручка в данном случае используется не врезная, а скоба. В проеме делают углубление для ответной планки. Если замок навесной, его прикручивают саморезами к полотну двери.

Чтобы в комнату не попадала пыль, к нижнему торцу полотна крепят специальные уплотнители-щетки. Если конструкция перегородки предусматривает 2 створки, дополнительно устанавливаются особые уплотнители на торцах примыкающих полотен.

Подготовка и монтаж дверей-купе

Производить установку новой двери лучше всего после завершения работ по отделке стен и пола. Так же, не стоит забывать о демонтаже старой двери. Перед началом всех монтажных работ — подготавливаем нужные принадлежности. Нам понадобится самый стандартный набор из рулетки, уровня, шуруповерта, стамески.

Рассмотрим подробную пошаговую инструкцию по установке дверей-купе своими руками.

Шаг 1: долой старые двери. Первоначально необходимо демонтировать старую дверь. Снимаем с петель створку и переходим к демонтажу коробки. Зачастую, старая дверная коробка мешает монтажу новой раздвижной двери. Выполняйте все работы по извлечению дверной коробки аккуратно, чтобы не повредить углы и стены.

Шаг 2: выравнивание стен. После демонтажа дверной коробки остаются всякие неровности в виде застывшего раствора, кирпича/гипсокартона. Делаем все углы ровными и прямыми. Чтобы добиться максимально плотного прилегания дверей к стене, необходимо, чтобы все поверхности были параллельными, максимальное отклонение — до 5 мм.

Для того чтобы установить раздвижные двери-купе в комнате – делаем новую коробку. Её выравнивание в проёме осуществляем с помощью клиновидных брусочков. Максимально выравниваем коробку и крепим её анкерными болтами в стену.

Шаг 3: верхние направляющие. Когда дверная коробка установлена, переходим к монтажу направляющих. Прислоняем нашу дверь к коробке и отмечаем на стене верхний край. Затем, делаем эту же процедуру, только переставляем дверь непосредственно в проем. Таким образом, мы промеряли горизонталь и убедились, что она у нас ровная. Отступаем 70 см вверх от линии и фиксируем здесь саморезами брус. На него мы будем устанавливать рельс. Крепим его снизу бруса саморезами.

Шаг 4: сборка кареток и монтаж ограничителей. Для правильной установки раздвижных дверей своими руками необходимо произвести монтаж кареток в верхние направляющие. Вставляем их в паз рельса и проверяем, насколько плотно они двигаются. По необходимости стоит ослабить механизм. По краям направляющих устанавливаем ограничитель. Монтаж производим таким образом, чтобы буферный элемент из резины был направлен внутрь.

Шаг 5: нижний паз. От конца нашей створки, отступаем 10мм, проделываем 2 углубления диаметром 7 мм, а глубиной – 20 мм. Между проделанными отверстиями необходимо сделать паз, в который необходимо интегрировать направляющий.

Данный этап был самым ответственным. Ведь необходимо произвести монтаж всех крепежных элементов строго по уровню. Ведь все малейшие отклонения негативно скажутся на работе всей дверной конструкции.

Как установить раздвижные межкомнатные двери своими руками?

К монтажу раздвижных межкомнатных дверей приступают после выравнивания стен. В комнате должен быть чистовой пол и проверена вертикальность дверного проёма. Если напольное покрытие отсутствует, то при выполнении замеров учитывают его толщину.

Основной проблемой, как установить двери купе является сложность монтажа верхней балки и рельса. Рейлинг должен быть идеально выставлен по уровню и высоте, плотно прилегать к стене, надёжно зафиксирован анкерами.

До начала монтажных работ определяют, в какую сторону будет откатываться створка. Если изделия два, то предусматривают свободное пространство с обеих сторон проёма.

Инструкция по установке раздвижной двери состоит из пунктов:

  • монтаж бруса;
  • крепление рельса;
  • сборка механизма и навешивание полотна;
  • установка фурнитуры;
  • декоративная отделка проёма.

Монтаж бруса

Начало монтажа дверей купе предусматривает нанесение разметки на стену для верхнего бруса. Створку плотно прислоняют к проёму. С учётом ширины рельса и зазора 5 мм на стене отмечают границу расположения балки. Полотно отставляют в сторону. По отметке проводят горизонтальную линию.

Для открывающейся вправо створки брус располагают так, чтобы его середина находилась над правой частью коробки. По уровню выставляют горизонтальность. В брусе и стене просверливают отверстия и делают надёжное крепление анкерами верхней балки.

Монтаж направляющей

При монтаже сдвижных дверей верхний рельс прикручивают саморезами к нижней плоскости бруса. Для удобства его можно закрепить к балке заранее. После фиксации в рельс вставляют ролики и прогоняют для проверки беспрепятственного скольжения.

Если монтаж межкомнатной двери купе предусматривает нижнее крепление, то установку направляющей выполняют тремя способами:

  1. В напольном покрытии вырезают паз. Внутрь погружают нижний рельс для роликов.
  2. Направляющую фиксируют сверху к напольному покрытию без вырезки паза. С обеих сторон закрывают порогом.
  3. Направляющую устанавливают на торец нижней части створки внутрь заранее прорезанного паза.

Третий способ подходит, если вместо нижних роликов используется направляющий нож, который просто придерживает открывающееся полотно. Элемент фиксируют к напольному покрытию.

Как собрать раздвижные двери?

Начинают сборку раздвижной двери с установки роликов. Расположение выбирают, руководствуясь инструкцией производителя. Ролики могут устанавливаться с отступом от края 1/6 ширины створки или непосредственно на краю. Во втором варианте отступ образуют монтажные пластины.

На торце отмечают карандашом место для роликов. Можно предварительно просверлить отверстия для свободного входа метизов. Монтажные пластины прикручивают саморезами длиной не менее 70 мм. В них вставляют резьбовые опоры, боковые крышки. На резьбу штырей накручивают платформу роликов.

Если у раздвижных дверей на роликах снизу будет установлен направляющий нож, то в торце полотна делают паз на 2 мм шире его толщины. Сам рельс можно даже не устанавливать. Глубина обычно составляет от 10 до 18 мм. Паз выбирают не на всю ширину торца полотна, а оставляют на краях участок без прорези около 10 мм. Это будут ограничители.

По окончании сборки механизма приступают к установке сдвижной двери своими руками на подготовленные направляющие. Изделие прокатывают по рельсу для проверки хода.

Монтаж фурнитуры

Финалом установки откатной двери своими руками является монтаж фурнитуры. Все элементы удобней крепить до навешивания полотна. Сначала нужно установить в полозья ограничитель для двери – резиновый амортизатор. Створку ещё раз проверяют на свободный ход, отмечают места для ручек и замка и снимают полотно с направляющей.

Для фурнитуры вырезают пазы. Вырубку древесины обычно выполняют стамеской. Частично помогает высверливание. После монтажа ручек и замка створку обратно навешивают на направляющую.

Отделка проёма

По окончании установки навесных дверей приступают к декорированию проёма доборами и наличниками. Элементы придают завершённый вид конструкции. Для того чтобы скрыть механизм, к брусу крепят доборную доску.

Как снять дверь купе?

Способы снятия створки зависят от типа раздвижной системы. Если сверху стоят ролики с одним колесом, а снизу направляющий нож, то полотно слегка приподнимают, чтобы нож вышел из паза. Низ оттягивают на себя. Под наклоном полотно опускают на пол. В это время из направляющей должны выйти ролики.

Если сверху и снизу створки стоят двойные ролики, то сначала откручивают ограничители. Дверное полотно просто выкатывают из направляющей. Раздвижные системы премиум класса оснащены доводчиком. Крепление механизма откручивают только от полотна. Доводчик остаётся висеть на дверной коробке.

Раздвижная система удобна в использовании и легко устанавливается. При соблюдении правил эксплуатации качественные ролики прослужат долгие годы.

Выпадение дверей

Распространенная проблема при эксплуатации шкафа-купе — выпадение створок.

В чем причина Как происходит Что делать
Скопление пыли. При классическом расположении роликов на нижней направляющей, требуется проверить профиль на наличие выступающих деталей и мусора. Они могут сбивать створку при движении и становиться причиной их выпадения. Требуется:

1.     полностью снять створку;

2.     очистить направляющий профиль от мусора, например, с помощью пылесоса;

3.     направляющую смазать парафином, а ролики моторным маслом;

4.     установить полотно обратно.

Чересчур большое усилие и резкое закрытие дверей. Обратное инерционное движение подбрасывает дверцу и она вылетает из направляющих. Старайтесь открывать и закрывать шкаф плавными движениями.
Брак направляющей или роликов. Видимых причин может не наблюдаться. Заменить фурнитуру на новую.

При движении подвесных дверок, колёсики могут «слетать» с верхней несущей рельсы. Обычно это происходит из-за брака направляющей или роликов

Важно, чтобы после установки дверей обратно, полотна встали по высоте вровень

Вам может быть интересно: если возникают проблемы с открыванием распашных шкафов, полезно будет научиться регулировать двери с петлями по нашей инструкции.

Деформация направляющего профиля

Створки выпадают из-за повреждений направляющих планок. В этом случае дефекты могут возникать по причине использования некачественного профиля или механических повреждений.

Направляющие изготавливаются из алюминия. Это мягкий металл, который можно выпрямить с помощью инструментов. Для этого понадобится молоток с резиновой ударной частью (киянка). Аккуратными постукиваниями по всей длине планки нужно придать ей правильную форму. Дополнительно можно использовать пластиковые подложки для окон и дверей ПВХ. Ударами по такой пластинке можно быстро выровнять направляющую рельсу.

Самыми популярными компаниями, которые занимаются изготовлением и продажей шкафов-купе считаются Икеа, Командор, Пакс, Сенатор, Аристо. Модели этих производителей, можно отрегулировать с помощью предложенных способов.

Провести настройку раздвижной системы шкафов-купе можно и самостоятельно. Для проведения регулировки не нужно обладать дополнительными навыками. Достаточно подготовить инструменты и следовать нашим рекомендациям.

Необходимые материалы для самостоятельного изготовления конструкции

Для самоличного конструирования дверей купе потребуется приобрести минимальное количество материалов. При создании простой модели в домашних условиях используется не более 3-4 составляющих.

Подбираем ламинированный материал

Ламинированное ДСП, применяемая в качестве дверок.

  • Это обусловлено необходимостью сохранить презентабельный вид конструкции в ходе ее постоянной эксплуатации. Применение тонких листов требует монтажа системы креплений, подобной той, которая применяется при моделировании двери из стекла.
  • По этой причине специалисты рекомендуют остановиться на стандартных листах ДСП толщиной в 16 мм, которые можно обрамить алюминиевыми профилями для защиты от деформации при постоянном сталкивании с проемом или другой дверкой.
Роликовая система направляющих панелей

Делаем выбор роликовых направляющих

Их применение позволяет конструировать двери купе, которые бесшумно и легко скользят вдоль стен. На рынке представлено огромное количество роликовых систем, предназначенных для конструкций любых размеров и форм.

Применение этой разновидности направляющих отличается от аналогичных систем принципом работы – дверки закрепляются на прочной рейке, а не висят на ней подобно стандартным моделям. Вся нагрузка при этом приходится на нижний профиль.

Подбираем фурнитуру

Фурнитура для дверей купе

При конструировании дверей купе используются врезные ручки и, по необходимости, замок (см. Врезка замка в межкомнатную дверь – советы профессионалов). В этом случае используются фурнитура нестандартных форм. Так, ручки имеют вид утопленных в поверхность дверки держателей. Замки при этом оснащены не стандартными задвижками, а крючками.

Саморезы

Готовим метизы

С помощью которых к поверхности пола, стен или потолка крепятся системы направляющих.

Для монтажа дверей купе, помимо стандартного набора строительных материалов и элементов, требуются инструменты, среди которых: электрический лобзик или циркулярная пила, шуруповерт, фрезер, исправный строительный уровень и набор из отверток, плоскогубцев, отверток и молотка.

Расчет размеров

При самостоятельной сборке двери для шкафа купе есть два варианта действий. Первый — измерить проем, продумать, сколько дверей вы хотите иметь и с этой информацией обратиться в фирму по изготовлению дверей. Только убедитесь, что они продают комплектующие без оплаты за сборку. Менеджер сам посчитает вам все необходимые материалы, выдаст размеры и озвучит сумму. Все просто. Но вам придется закупать все именно в этой конторе, т.е. выбирать из того, что есть.

Второй способ — рассчитать все самостоятельно и искать нужные компоненты по разным фирмам. Сложнее и дороже, но выбор более широкий. Для тех, кто не любит простых путей опишем расчет компонентов.

Створки

Ширину створок рассчитывайте так, чтобы в закрытом состоянии видна была только одна ручка, но при этом закрывать само дверное полотно она не должна. Для двери-купе из двух створок считаете так: измеряете ширину проема, прибавляете ширину профиля и делите пополам. Это и будет ширина створки.

Например, проем 1600 мм, ширина профиля-ручки 26 мм. Получаем 1600 мм + 23 мм / 2 = 811,5 мм

Обратите внимание, что ширина профиля-ручки взята произвольно. Она может быть разной по форме и, естественно, по ширине. При расчетах подставляйте ширину выбранной вами конструкции

При расчетах подставляйте ширину выбранной вами конструкции.

Профили могут быть разными, потому из надо измерять индивидуально

Для расчета трехстворчатой надо будет прибавить удвоенную ширину профиля и разделить на 3.

Пример: проем 2100 мм, ширина ручки такая же — 26 мм. Считаем: 2100 мм + 2*26 мм / 3 = 717 мм.

С высотой все проще. От высоты шкафа отнимают 40-45 мм и получают искомую высоту створки, а также длину боковых профилей. С размерами створок все.

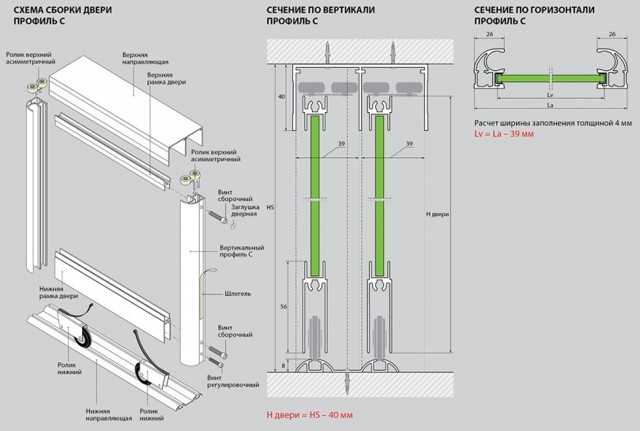

Заполнение

Так как наполнение находится в рамке из профилей, от общей ширины створки отнимаем удвоенную ширину профиля. То же проделываем с высотой — отнимаем высоту нижнего и верхнего профиля.

Измерение ширины профилей

Итак, ширина нашей створки 811,5 мм. Измеренная ширина профиля ручки — 18 мм. Так как ручки ставят с двух сторон, эту цифру удваиваем. Получаем 36 мм. Итого ширина заполнения 811,5 мм — 36 мм = 775,5 мм.

Высоту считаем также: пусть исходная 2350 мм, ширина верхнего профиля 12 мм, нижнего — 48 мм. Итого высота заполнения 2350 мм — 12 мм — 48 мм = 2290 мм. Это если заполнение цельное и это ЛДСП, не требующее силиконового уплотнителя. Если створка — цельное зеркало или стекло, от найденной высоты надо отнять еще толщину уплотнительной резинки. Она составляет 1 мм, но так как надевается по периметру, тов общем -сверху и снизу- занимает 2 мм. В этом случае высота заполнения 2290 мм — 2 мм = 2288 мм.

Если заполнение створки состоит из фрагментов, вычитается также и толщина соединительного профиля. Она также составляет примерно 1 мм.

Профили

Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).

Как измерять ширину ручки

Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.

Как правильно рассчитать размеры

Самостоятельное изготовление предполагает два подхода. Первый вариант сводится к тому, что измеряется проем, после чего принимается решение по количеству створок. После этого следует обратиться в компанию, которая практикует изготовление дверей для шкафов-купе, но сначала нужно навести справки, чтобы фирма не продавала комплектующие с учетом их монтажа, что бывает достаточно редко. Менеджеры компаний смогут рассчитать, какие именно комплектующие нужны и, в каком количестве. Несмотря на то, что все очень просто, не следует рассчитывать на то, что менеджеры сделают это бесплатно.

Второй вариант – это полная независимость от разного рода менеджеров, поскольку он предполагает самостоятельный поиск всех элементов, тем более что в строительных магазинах все можно найти и в широком ассортименте. Может на это уйдет несколько больше времени, зато обойдется намного дешевле.

Расчет дверей в шкаф-купе. Подробно.


Watch this video on YouTube

Створки

Ширина створок выбирается такой, чтобы доступ до ручки был свободным, при этом одна створка не должна сильно перекрывать другую створку. Если для шкафа-купе достаточно двух створок, то расчеты ширины сторон делают так: берется ширина проема и к нему добавляется ширина профиля, после чего полученные размеры делят на 2.

Например, при ширине проема порядка 1500 мм, к этой величине добавляется ширина профиля, например 26 мм, итого получается 1526. Затем полученное значение делится на 2 и получается 763 мм. Ширина профиля-ручки может отличаться, поэтому подставляется реальное значение этого параметра.

Профили могут быть разными, потому из надо измерять индивидуально

Если предполагается установка 3-х створок, то тогда к расчетам добавляется удвоенное значение ширины профиля-ручки, что выражается, как 2000 +(23х2) итого получается 2046. Затем эта сумма делится на 3 – 2046/3 и получается 682 мм.

Высота створок определяется так: берется реальная высота и от этого значения отнимается около 45 мм и получается необходимая высота створок. По этой высоте подгоняются боковые профиля. Итак, размеры створок определены.

Заполнение

Наполнение (материал) створок располагается в рамке, собранной из профилей. Чтобы рассчитать длину и ширину материала заполнения, поступают так: ширина определяется с помощью простой арифметической операции – от общей ширины и длины отнимается двойное значение ширины профилей боковых, а также верхнего и нижнего, при определении длины.

Измерение ширины профилей

Если материал заполнения более тонкий и приходится использовать уплотнитель, то его также нужно учитывать.

Короче говоря, в первую очередь все нужно тщательно продумать и приобрести все компоненты будущей конструкции, которые могут отличаться размерами, формой, способом крепления и т.д. Только так можно правильно рассчитать, а затем смонтировать, закрепив все элементы.

Профили

Боковые профили должны иметь длину, соответствующую общей высоте створки. Горизонтальные, то есть верхний и нижний профиля отрезаются, с учетом ширины профиля-ручки, умноженной на 2.

Как измерять ширину ручки

Например, ширина этого профиля составляет 23 мм, поэтому размер горизонтальных профилей получается следующим: 762-(23х2) итого получается 696 мм.

На видео ниже можно подробнее ознакомиться со сборкой каркаса двери.

Нарезка профиля и сборка каркаса дверей шкафа купе


Watch this video on YouTube
