Размеры дверных петель

Монтаж петель — бабочек. Установка угловых «карточных» петель. Установка скрытых петель

Рассмотрим подробно монтаж петель — бабочек.

Для тех, кто не хочет «заморачиваться» со всеми вышеописанными процедурами — смело приобретайте петли — бабочки.

Благодаря тому, что при совмещении одна часть петли заходит в другую никаких манипуляция со стамесками можно не проводить.Просверлить отверстия и затянуть петлю, в достаточной степени приложить петлю к месту монтажа.

Петли бабочки нередко подкупают новичков своим главным достоинством — под них не потребуется делать паз. Но при монтаже вы также должны учесть несколько нюансов:

  • образуется не эстетический зазор, так как «бабочки» монтируются без паза.
  • перед установкой петли бабочки должны быть абсолютно хорошо выставлены. В результате перекосов петли двери будут пружинить либо появится перекос при закрывании.
  • еще один недостаток таких петель — это невозможность снять дверное полотно, не открутив петлю. Тоже самое относится и к универсальным петлям.

_

Паз — выемка на боковой и торцовой кромках паркетной планки, в которую входит гребень для соединения с соседней планкой. (ГОСТ 862.1-85); — углубление на поверхности камня, предназначенное для улучшения прочностных свойств кладки. (ГОСТ 6133-99)

Теперь давайте рассмотрим подробно установка угловых «карточных» петель.

Друзья мои, все шаги по установке данных петель схожи с простыми петлями. Разница лишь в форме самих петель.

Одна из сторон выполнена в виде угла под 90°. Как правило межкомнатные двери имеют технологический зазор и при закрывании полотно входит в коробку, но в случае если нужно отсечь холодное помещение от теплого, то используют двери с притвором.

_

Помещение — единица комплекса недвижимого имущества (часть жилого здания, иной связанный с жилым зданием объект недвижимости), выделенная в натуре, предназначенная для самостоятельного использования для жилых, нежилых или иных целей, находящаяся в собственности граждан или юридических лиц, а также Российской Федерации, субъектов Российской Федерации и муниципальных образований. ; — пространство внутри здания, имеющее определенное функциональное назначение и ограниченное строительными конструкциями. (СНиП 10-01-94); — пространство внутри дома, имеющее определенное функциональное назначение и ограниченное строительными конструкциями. (СНиП 31-02-2001)

Притвор — это небольшой выступ по всей длине полотна, который перекрывает зазоры, тем самым ощутимо повышая изоляционные свойства дверей.

Далее рассмотрим детально установка скрытых петель.

Скрытые петли обладают рядом преимуществ перед остальными:

  • повышенное сопротивление к взлому
  • очень простой уход
  • их практически не видно

Итак, чтобы грамотно врезать скрытые петли нужно следовать данного алгоритма действий:

  • Формируем заглубление под петлю. вследствие этого, в случае если у вас нет фрезера, то «потребуется попыхтеть». Здесь имеется маленький нюанс — все дело в том, что в основной массе своем форма скрытых петель не прямоугольная, а закругленная. Используйте маленькую стамеску.
  • Петли осталось закрепить шурупами.Просверливаем отверстия под шурупы и завинчиваем, для этого помещаем их в ложе.
  • В первую очередь производим разметку. Она аналогична вышеописанным методам.
  • Теперь, как при врезке замков, нужно сформировать углубления под саму систему петли. Чтобы не «переборщить» с глубиной — заранее замеряем петли. Для этого воспользуйтесь дрелью с коронкой либо со сверлом. Чтобы результат проделанной работы вас не разочаровал подойдите к нему со всей возможной аккуратностью.

_

Масса — БРУТТО (от лат. massa – ком, кусок + ит. brutto) – общий вес груза.

Монтаж петель — бабочек

Если вы «не дружите» со столярными инструментами, но хотите установить скрытые и эстетичные петли, то обратите внимание на модель «бабочка». Такую фурнитуру не требуется врезать, однако она при этом не выглядит громоздко

Дело в том, что при закрытии одно «крыло» входит в другое благодаря специальной впадине. Фурнитура состоит не из двух параллельных пластин, а из одной пластины, поделенной на внешнюю и внутреннюю часть.

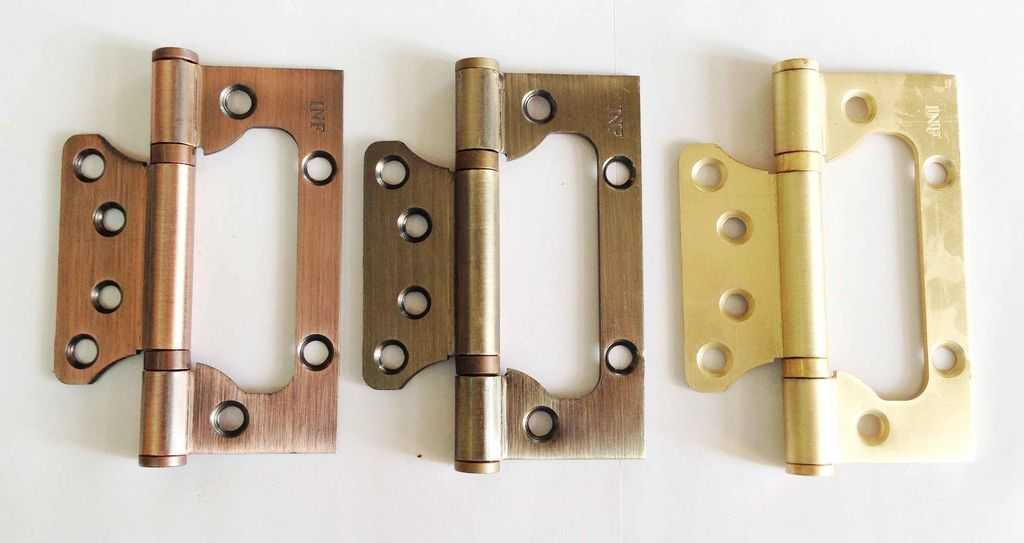

петли бабочки

Но обязательно учитывайте недостатки «бабочек»:

  • Такое полотно невозможно снять без демонтажа петель.
  • Со временем конструкция может перекоситься.
  • Годится только для легких, а не для массивных полотен.
  • Устанавливается только на створу с идеально ровными торцами.

Для установки понадобится следующее:

  • шило или сверла;
  • карандаш;
  • линейка или сантиметровая рулетка;
  • шуруповерт;
  • саморезы.

При выборе таковой конструкции стоит учесть необходимость зазора, равного толщине одного «крыла» такой — 3-5 мм. Установку «бабочки» можно по простой инструкции:

  1. Отступите 20-25 см от верхнего края дверного полотна, сделайте карандашом отметку.
  2. Приложите к ней «бабочку», обведите ее контур, не забывая поставить точки в местах вкручивания шурупов.
  3. С помощью шила или тонкого сверла сделайте в намеченных точках отверстия для саморезов.
  4. Приложите бабочку строго по намеченному контуру и с помощью шурупов прикрутите.
  5. Поставьте дверную створку в проем, соблюдая необходимые зазоры от верхнего и боковых косяков, пола. С помощью уровня проверьте горизонтальность как верхнего, так и нижнего торца. Если все верно, зафиксируйте полотно клиньями.
  6. Карандашом, учитывая положение верхней прикрученной «бабочки», наметьте положение ее второго крыла на коробе. Обведите деталь.
  7. Уберите створу с клиньев, сделайте в косяке отверстия для будущих шурупов.
  8. Снова поставьте полотно в проем: лучше всего, если вам будут помогать — в противном случае полотно может перекоситься, а то и упасть, сломав петлю.
  9. Прикрутите второе «крыло» верхней петли к косяку.
  10. Добейтесь того, чтобы полотно стояла вертикально, перпендикулярно полу.
  11. После этого наметьте место установки нижней на створе и на коробе, отступив 20-25 см от пола.
  12. Опираясь на контур, шилом или сверлов подготовьте отверстия для шурупов.
  13. С помощью метизов прикрутите нижнюю сначала к дверному полотну, а затем — к коробу.

Если при установке образовался большой зазор, проблема устраняется, подложив под пластины «бабочки» картонные прокладки.

Процесс монтажа

Чтобы прикрутить петли-бабочки к двери своими руками необходимо подготовить следующий инструмент:

  • рулетка;
  • карандаш;
  • шило;
  • шуруповерт;
  • комплект фурнитуры.

Поскольку петли не имеют предназначения по стороне открывания, при приобретении нужно только выбрать желаемый цвет и размеры, форму цилиндров и пластин, их внешний вид.

Разметка

Монтироваться главная фурнитура начинает с определения места расположения и нанесения разметки. Для этого необходимо вооружиться карандашом или шилом. Затем расположить полотно рабочим торцом вверх.

Сначала от верхнего и нижнего края двери нужно отмерить 20-25 см и нанести отметку, которая будет указывать, где должна быть фурнитура. Если есть желание снять нагрузку на верхний элемент, нижнюю петлю лучше поднять немного выше.

Затем бабочку прикладывают к месту планируемого расположения и с помощью шила оставляют отметки по центру отверстий на наружной пластине, тем самым обозначая точки вворачивания саморезов.

Финальным этапом подготовительных работ можно считать просверливание отверстий под крепежи в обозначенных местах. Если в наличии нет шуруповерта или дрели, этот этап не реализуют.

Крепление петли к дверному полотну

Как и все накладные дверные петли, изделие в форме бабочки просто прикладываем на поверхность торца в отмеченных местах и прикручиваем саморезами, которые входят в комплект.

Если под крепежи просверлены отверстия, вкручивание происходит легко и быстро. Однако можно произвести ввинчивание саморезов сразу в цельный материал, что потребует затрат сил и времени, но спасет ситуацию, если в наличии нет дрели.

Поочередно производится установка обеих петель.

Разметка на коробе

Для нанесения разметки на дверной коробке лучше всего поставить дверь с уже прикрученными петлями так, чтобы она расположилось в проеме правильно по высоте и глубине. Зазор между полотном и луткой должен быть минимальным. Затем карандашом или шилом наносят отметки в местах вкручивания крепежей.

Дальше необходимо петли снять, расположить их в месте уже проставленных разметок и произвести финальную проверочную прорисовку.

Если у исполнителя есть нужный инструмент, просверливают отверстия под крепежные элементы.

Крепление петли к коробу

Монтаж петли на ровную коробку происходит аналогично креплению к полотну — фурнитура прикладывается к поверхности, ввинчиваются крепежи. Однако часто для межкомнатных дверей используются старые проемы с уже находящейся там многие годы деревянной конструкцией, которая со временем могла деформироваться или утратила ровную поверхность под слоями краски.

Недостатки петель, которые требуют врезки, в этом случае играют положительную роль — место зачищается, выемка выравнивается, а механизм отлично ложится на поверхность.

Возможные проблемы при установке бабочки можно решить несколькими способами:

  1. Снять верхний слой древесины с помощью рубанка или шлифовальной машинки с последующей полировкой и нанесением лакокрасочных средств.
  2. Хорошим решением может стать подкладка под механизм деревянной щепки, которая заполнит неровность под какой-то ее частью.

Чтобы навесить дверь, вначале следует надежно закрепить внутреннюю часть петли на коробку, а потом произвести прикручивание непосредственно к полотну в уже готовые отверстия. На этом этапе может понадобиться помощь кого-то из жильцов дома, чтобы придержать дверь.

После завершения проверяют наличие плотного сцепления и вхождения одного элемента в другой, отсутствие перекосов и защемлений. Если все сделано правильно и результат положительный, подтягивают крепежные элементы в полотне и коробке до полного их утопления в выемках на пластинах.

Особенности

При покупке межкомнатной двери важно подобрать подходящую фурнитуру

Особое внимание следует заострить на петлях. Выбор современного человека делается исключительно в пользу качественного продукта, в данном случае особыми почестями довольствуются петли-бабочки

Они отличаются повышенной прочностью, надежностью и безопасностью. По своим характеристикам данные дверные крепежи относятся к карточному типу. А название «бабочки» приобретено за счет внешнего вида. В раскрытом состоянии петли напоминают крылья этого необыкновенно красивого насекомого.

Важная отличительная особенность данных петель заключается в способе их монтажа. Стандартные модели крепятся с помощью привычного всем способа врезки. А петли-бабочки не требуют к себе подобных манипуляций. Достаточно только прикрутить их на поверхность двери и проем. А все благодаря особенной конструкции пластины крепления. Если говорить простыми словами, то при закрывании двери часть петли, прикрученная на дверном полотне, по контуру входит в разъем, прикрученный к проему. При этом не остается никаких зазоров.

С технической стороны петли-бабочки имеют универсальные характеристики. При монтаже нет разницы внутреннего и наружного открывания, главное, чтобы прямоугольная часть была закреплена на проеме, а фигурная часть – на двери. Петли-бабочки для межкомнатных дверей отличаются легкостью установки. Справиться с монтажом сможет любой человек. Но если же присутствуют какие-либо сомнения, лучше всего вызвать мастера.

Материалы

Благодаря техническому прогрессу на сегодняшний день производители готовы предложить покупателям весьма обширный список моделей петель-бабочек. Каждая отдельная конструкция выполнена по особому чертежу и из разных материалов.

Несмотря на небольшой список металлов, используемых для производства петель-бабочек, каждый сможет подобрать для себя наиболее подходящий вариант

Но помимо внешнего вида, важно помнить об особенностях выбранного металла. Например, латунные изделия имеют множество отличительных особенностей, а самая важная заключается в высокой стойкости к воздействию внешних факторов

С эстетической точки зрения фурнитура смотрится крайне элегантно и богато.

Цинковые крепления можно приобрести на рынке по относительно недорогой цене. Но при установке стоит помнить несколько нюансов. Цинковый материал подвержен коррозии и не отличается износостойкостью. Из этого следует, что монтаж цинковых петель нельзя производить на открытом воздушном пространстве, где влага может попасть на изделие

А для продления срока службы важно постоянно следить за процессом работы и в случае возникновения скрипов или посторонних шумов провести профилактические работы

Размеры

Касательно предлагаемых на рынке размеров следует знать, что «бабочки» выпускаются в двух категориях:

  • 10 * 3 см («четверка»);
  • 12,5 * 3 см («пятерка»).

В обоих случаях толщина креплений варьируется в пределах 2,5-3 мм. Обозначения «четверка» и «пятерка» предназначены исключительно для мастеров и продавцов. Своеобразная аббревиатура говорит о дюймовых размерах. Для того чтобы навесить легкую дверь, достаточно приобрести две петли, но если дверное полотно выполнено из массивного материала, стоит задуматься и для надежности установить три петли либо все четыре. При этом в легкой конструкции подойдут пара «четверок», а для массивного изделия – только «пятерки».

Это интересно: Петли на металлопластиковые двери: обобщенный взгляд

Как навесить дверь на петли-бабочки

Прежде чем рассказать, как установить дверные петли бабочка, хочется посоветовать определиться с их количеством. Как правило, для стандартной межкомнатной двери из МДФ и подобных материалов достаточно двух петель. Но их может быть и больше, если вес полотна превышает 25 кг, а высота 2 м.

Кроме самих петель вам потребуются:

  • Шурупы дли их крепления, которые часто идут в комплекте;
  • Шуруповерт или отвертка;
  • Уровень;
  • Простой карандаш;
  • Рулетка или длинная линейка;
  • Любые прокладки или клинья для фиксации полотна в коробке при разметке.

Инструкция по установке приведена в таблице:

Изображение Описание

Разметка верхней

С помощью линейки отмерьте от верхнего края полотна 20-25 см и поставьте карандашом метку.

Разметка нижней

То же самое повторите с другой стороны, отметив центр нижней петли.

В случае, если петель больше двух, разбейте на равные отрезки расстояние между двумя крайними метками для остальных элементов.

Разметка на коробке

Установите полотно в коробку и зафиксируйте его в нужном положении с помощью прокладок. Обязательно используйте уровень для проверки горизонтального и вертикального положения сторон.

Перенесите метки с торца полотна на коробку

Разметка точек крепления

Приложите петлю к двери, совместив её центр с меткой, и карандашом отметьте точки крепления сквозь отверстия внутренней карты.

Сверление отверстий

В намеченных точках просверлите отверстия для шурупов.

Дверная  бабочка – установка на полотно

Закрепите на торце внутреннюю карту петли. При этом старайтесь не затягивать шурупы сразу, делайте это равномерно, без перекосов детали.

Обе петли закреплены на местах

Точно так же закрепите остальные петли.

Внешняя карта не прилегает к плоскости

Убедитесь, что в закрытом положении внешняя карта ровно ложится на плоскость торца. Если это не так, перекрутите внутренние карты, подкладывая под них где нужно кусочки картона.

Разметка точек крепления

Временно снимите петли и повторите все, начиная с разметки отверстий, на дверной коробке. После чего окончательно закрепите обе половинки петель каждую на своей стороне.

Как видите, все достаточно просто. Но если дверь потребуется снять, придется снова выкручивать шурупы.

Это интересно: Петля накладная бабочка — объясняем в общих чертах

Признаки классификации

Навесы можно классифицировать по ряду определяющих признаков:

  • Месту установки.
  • Способу разъема механизма.
  • Виду крепления к коробке.
  • Материалу изготовления.
  • Типу конструкции.

При этом следует учитывать, что петли выбираются самостоятельно лишь для дверей, которые изготовлены из МДФ или дерева (см. Как сделать деревянные двери своими руками – лучшее решение при любых возможностях). Пластиковые, стальные и алюминиевые изделия поставляются полностью укомплектованными фурнитурой и навесами.

Место установки шарниров определяет их тип. Они могут быть:

  • Для входных конструкций. Имеют большую прочность и габаритные размеры. К тому же такие изделия должны обеспечивать защиту от снятия створок, что станет дополнительным препятствием к несанкционированному взлому.
  • Для межкомнатных проемов. Это простые конструкции более легкие и изящные.

Типы: преимущества и недостатки

Существует большое разнообразие навесов. Основные из них объединены в таблицу:

Преимущества Недостатки

накладной элемент, виды

  • Простой монтаж, нужно аккуратно разметить местоположение навеса и закрепить его саморезами.
  • Универсальность. Нет деления на левые и правые модели.
  • Эстетичный внешний вид.
  • Для изготовления используются качественные материалы, они практически не истираются.
  • Небольшая цена и широкое применение.
  • Надежная и длительная эксплуатация.
  • Полотно нельзя снять с шарнира. При необходимости демонтажа, петли полностью выкручиваются, что приводит к снятию.
  • Со временем возможны перекосы.
  • Применяются лишь для легких конструкций.
  • Для установки требуются идеально ровные поверхности дверей и коробки.

Скрытый элемент

  • Безопасность. Невозможность злоумышленникам взломать конструкцию.
  • Надежность. Изделие служит длительный срок.
  • Красота. Скрытые петли не видно с наружной стороны. Шарниры составляют одно целое со стеной, расширяя зрительно пространство.
  • Мощность. Выдерживают большой вес, до 50 килограмм, без провисания.
  • Ограничение угла распахивания до 90°, что затрудняет перемещение предметов больших габаритов.
  • При попытке открыть двери шире может произойти деформация наличников и коробки.
  • При монтаже шарниров фрезеруются пазы, что снижает прочность всей двери.
  • Сложности при ремонте, требуется демонтаж.
  • Восприимчивость к ударным нагрузкам. Могут возникнуть перекосы и заклинивание дверей.

Элементы торцевые

  • Не портят полотно двери. Они не врезаются, а крепятся на полотне в его невидимой части: внизу и вверху торца.
  • Легко можно поменять сторону открывания — как у холодильника.
  • Это альтернатива скрытым врезным элементам, но они дешевле и проще монтируются.
  • Часто используются для стеклянных дверей.
Не рекомендуется сильно нагружать двери.

Врезная

  • Небольшая стоимость.
  • Относительно простой монтаж.
  • Универсальность. Нет необходимости выбирать левую и правую.
Для их изготовления используется обычная сталь, с последующим нанесением хрома или никеля.

Ввертная

  • Простота установки полотна на такие петли.
  • Шарниры позволяют положение двери изменять в двух плоскостях.
  • Существуют модели, регулируемые по высоте, что обеспечивает плотное прилегание полотна к каркасу проема.
  • Универсальность конструкции.
  • Ограничение в использовании: подходят лишь изделиям с четвертями.
  • Их нельзя закрепить на стандартную конструкцию, приобретенную в магазине.

Угловой навес

Это карточные навесы, имеющие форму угла. Им присущи такие же плюсы. В добавление — монтаж шарнира на дверях с притвором. Устройство нельзя скрыть, что портит внешний вид.

Двухсторонний навес

Возможность распахивать полотно в две стороны. Это очень удобно для офисов и предприятий общественного питания, где большое скопление людей. Иначе изделия называются барные.
  • Нельзя сильно нагружать.
  • Большая стоимость.

Восприимчивость к ударным нагрузкам. Могут возникнуть перекосы и заклинивание.

Элементые на подшипниках

  • Легкий ход полотна двери даже с большим ее весом.
  • Высокая безопасность. Фурнитуру нельзя срезать болгаркой или подобным инструментами.
  • Простой ремонт, при котором выполняется замена вышедшего из строя подшипника, новым.
  • Равномерно распределяется нагрузка от дверного полотна.
При плохом качестве подшипников, сепараторы могут рассыпаться, а шарики разлетятся.

Дверные рояльные изделия

  • Простота изделия, что обеспечивает минимальное количество деталей.
  • Легкий монтаж, не требующий применения особых инструментов и оборудования.
  • Не вызывает проблем эксплуатация и обслуживание фурнитуры.
  • Бюджетная стоимость.
  • Повышенная жесткость всей конструкции.
  • Чаще такие изделия используются для дверей на шкафах и других предметах мебели.
Такие модели морально устарели, их активно вытеснили другие виды.

Немного о разновидностях петель

Обычные петли нужно врезать непосредственно в само дверное полотно. Но для того, чтобы это осуществить, нужно обладать профессиональными навыками. В противном случае, велика вероятность испортить дверь. Стандартная врезка петель в межкомнатные двери своими руками является достаточно сложным процессом, который под силу далеко не каждому. По этой причине лучше будет доверить это дело профессионалам.

Выход есть – дверные петли типа «бабочка» являются накладными, отличаются весьма привлекательным внешним видом, а также относительной простотой исполнения. Процесс установки таких петель на межкомнатные двери может быть осуществлен несколькими способами. Это будет зависеть, прежде всего, от типа конструкции самих петель-«бабочек», типа дверного полотна, а также от типа дверной коробки.

Такие дверные петли получили название «бабочки» потому что их пластины по своей форме сильно напоминают крылья бабочек. Их еще называют карточными, потому как одна пластина вкладывается в полость другой, что сильно напоминает процесс перемешивания игральным карт.

После установки такие петли смотрятся весьма привлекательно и аккуратно. Сам процесс их установки осуществляется достаточно легко и просто, потому как их не надо врезать в дверное полотно, а достаточно всего лишь наложить их на его поверхность и прикрутить. Данную процедуру вполне можно осуществить самостоятельно.

Врезные петли для межкомнатных дверей представляют собой компактный механизм, выполненный в виде цилиндра и разделенный на две части: одна для дверного полотна, а другая, соответственно, для дверной коробки. Сами же пластины монтируются достаточно легко

Однако очень важно правильно подобрать механизм исходя из общей массы двери, а также материала, из которого она изготовлена (пластмасса, сталь, алюминий). Различие между ними состоит главным образом в количестве штырей

Как правило, их два. Но в отдельных случаях может быть три или даже четыре.

Скрытые конструкции петель для истетов

Иногда встречаются такие ситуации, когда дверные петли абсолютно не вписываются в общий интерьер помещения, а также в дизайн дверного полотна. В таких случаях устанавливаются специальные механизмы скрытого типа. Они имеют конструкцию, значительно отличающуюся от конструкции обычных дверных петель. После закрытия межкомнатной двери такие петли будут абсолютно незаметны снаружи, потому как они монтируются в торцевую часть дверного полотна.

Вид конструкции скрытой петли

Сложность конструкции петель со скрытым механизмом состоит в следующем: центральная ось является поворотной; неподвижная ось также является поворотной, что делает ее абсолютно незаметной на поверхности дверного полотна даже тогда, когда дверь полностью открыта; в процессе открывания и закрывания двери задействуются перемещающиеся оси.

К преимуществам дверных петель со скрытым механизмом можно отнести, в частности, их универсальность (подходят для межкомнатных дверей абсолютно любого типа, зачастую являются заранее установленными); и возможность увидеть петли только при пристальном рассмотрении дверного полотна.

Однако и у таких дверных петель имеются и недостатки. Во-первых, произвести процесс их установки самостоятельно практически невозможно. А во-вторых, они имеют достаточно высокую стоимость.

Узнайте о новых и быстрых способах монтажа врезных петель и замков разной сложности и размеров с использованием шаблонов от Павла Солдатова и Фрида Камала, УФК Профи кареток.

Особенности петель-бабочек

Обычные накладные петли нужно врезать – углублять в дверной торец и коробку, чтобы между ними не оставалось зазора. Совсем другое дело – бабочки. В сложенном виде это как бы одна карта с фигурной прорезью. А в раскрытом положении средняя часть разворачивается, оставляя в центре карты отверстие.

Будучи установленной на место, такая петля не образует зазоров между дверью и коробкой, так как одна часть вкладывается в другую, а не накладывается на неё.

Фото

Главное достоинство такой фурнитуры – простота монтажа и отсутствие необходимости в каких-либо инструментах, кроме отвертки или шуруповерта.

Какими бывают «бабочки»

Отличаются они по нескольким параметрам. Основной – конструктивный. Они могут быть плоскими – для дверей без притвора, и с изгибом – с ним.

Изделие для двери с притвором

Также они могут быть:

  • Левыми;
  • Правыми;
  • Универсальными – пригодными для установки на дверь с любой стороной открывания.

Немаловажное значение имеет и материал, из которого изготовлены бабочки. Чем он прочнее и устойчивее к нагрузкам, тем дольше прослужит изделие

Чаще всего петли делают из стали или латуни. И дополнительно защищают от коррозии и повышенной влажности каким-либо покрытием.

Это может быть:

  • Гальваническое покрытие хромом, цинком или никелем;
  • Полимерно-порошковое покрытие, которое помимо надежной защиты металла от ржавчины позволяет придать петлям практически любой оттенок для гармоничного сочетания с цветом дверного полотна.

Окрашенная порошковой краской

Соответственно, отличаются они и по цвету.

Среди изделий с гальваническим покрытием чаще всего встречаются имитации таких металлов и сплавов, как:

  • Медь;
  • Бронза;
  • Хром;
  • Золото;
  • Серебро.

Они могут быть блестящими или матовыми.

Ещё один важный параметр – марка. Качественные петли можно найти только у известных производителей дверной фурнитуры. Цена на них выше, зато они служат десятилетиями.

Плюсы и минусы

К достоинствам описываемой фурнитуры можно отнести:

Простота установки: врезка бабочки не требуется, поэтому устанавливается она без предварительной подготовки полотна и коробки;

Под обычные изделия нужно выбирать паз

  • Плотное, без щелей, прилегание полотна к дверной коробке;
  • Оригинальный внешний вид;
  • Достаточно длительный срок службы при условии качества самого изделия и правильности его монтажа.

Есть у них и недостатки, о которых необходимо помнить, если вы собираетесь вешать двери своими руками.

Вес дверного полотна должен быть небольшим, так как петли не рассчитаны на серьезную нагрузку.

  • Поверхность для монтажа должна быть идеально ровной, иначе карты не сойдутся или будут располагаться в разных плоскостях.
  • Чтобы снять дверь с таких петель, из них придется выкручивать саморезы, так как бабочки – неразъемные.

Профессионалы предпочитают бабочкам обычные врезные элементы. Тем не менее, они пользуются большой популярностью, особенно у домашних мастеров.

Достоинства и недостатки

Петли-бабочки монтируются легче, чем любые другие виды петель. В этом их основное преимущество. Под них не нужно делать углубления, срезая стамеской материал. Кроме того, в их пользу говорят невысокая стоимость, привлекательный внешний вид и возможность установить на межкомнатные двери, открывающиеся как вправо, так и влево.

Но, несмотря на легкость монтажа и прочие достоинства, они имеют ряд недостатков. Стоит выделить следующие из них:

  • в силу конструкционных особенностей подходят только для установки на легкие по весу межкомнатные двери;
  • в ходе использования возможны деформации, которые сделают открывание и закрывание дверей затруднительным или невозможным;
  • петли не снимаются с шарниров, поэтому для снятия двери их нужно выкручивать;
  • поверхность, на которую крепится фурнитура, должна быть идеально ровной.

После установки, зазор между полотном и коробом может быть несколько больше, чем требуется. Это связано с тем, что они накладываются на полотно, а не врезаются в него.

Монтаж петлей и навес дверного полотна

После того как неисправности устранены, или были куплены новые дверные петли, можно приступать к монтажу фурнитурных элементов на прежнее место их крепления.

Процесс монтажа петли бабочка на дверь

Для этого выполняется пошагово следующая процедура:

В первую очередь фурнитурные элементы крепятся к вертикальному бруску дверной коробки, при помощи шурупов или винтов

Крайне важно затянуть их максимально глубоко, чтобы ответка встала ровно на свое место и не болталась. Однако не стоит слишком усердствовать, в противном случае вы можете сорвать резьбу, из-за чего предстоит все переделывать.

Пример крепления двери на петлю бабочка

Далее ответные части фурнитурных элементов прикручиваются к дверному полотну с таким расчетом, чтобы при необходимости можно было дотянуть или ослабить винты или шурупы после навешивания межкомнатного полотна

Стоит отметить, что значительно лучше расположить ответные части петлевых групп со штифтами, именно на дверном полотне, в противном случае у вас возникнут некоторые трудности при навешивании двери.

Пример крепления двери бабочка на дверь

  1. После того как все элементы надежно прикручены, межкомнатная дверь может занять свое место прежнее место. Процедура навешивания должна выполняться при помощи вторых рук, чтобы в момент состыковки не повредить петлевые группы.

Как только вся процедура завершена, следует проверить все изделие на работоспособность. Для этого несколько раз откройте и закройте дверь.

В видео показано как устранить провисание петель бабочка.

Популярные виды навесов

Рассмотрим более детально популярные виды навесов.

Навесы для межкомнатных дверей относятся к основным элементам дверной системы. Без них всю конструкцию можно считать бесполезной. Сегодня в торговой сети представлены многочисленные виды петель с разными характеристиками. вследствие этого перед покупкой необходимо определиться с типом и функцией, которую будет выполнять дверное полотно, а также с направлением открывания.

_

Полотно — окон. сборочная единица балконного дверного блока рамочной конструкции, включающая светопрозрачное заполнение и, как правило, нижнюю глухую часть, выполненную в виде щитовой или филенчатой конструкции. (ГОСТ 23166-99)

Накладные типа «бабочка»

Этот вид навесов имеет простую конструкцию и легко устанавливается на дверное полотно межкомнатных дверей. Внешний вид навесов напоминает крылья бабочки в раскрытом виде.

Врезные карточные

Относятся к самым распространённым видам петель. Состоят из двух частей, которые прикрепляются к конструкции простыми саморезами по дереву. Их заглубляют в торец створки шурупами. Петли делятся на универсальные, правые и левые.В какую сторону будет открываться дверь, вследствие этого при покупке навесов необходимо знать.

Универсальный вид петли имеет две пары подшипников. Их используют на всех створках. Они отличаются длительным сроком эксплуатации.

_

Эксплуатация — стадия жизненного цикла объекта, на которой реализуется, поддерживается и восстанавливается его качество (работоспособное состояние). (ГОСТ Р 51617-2000)

Угловые

Используют в дверных системах с притвором. К центральной оси прикреплены не пластины, а уголки.

Такая конструкция врезается в дверной торец и укрепляется саморезами. Угловые изделия обеспечивают двери плотный притвор.

_

Притвор — храм. помещение, пристраиваемое, как правило, к западной стене храма, служащее в качестве входного тамбура. Может быть развит с добавлением трапезной части, служащей для размещения молящихся. Символизирует, в частности, грешную землю. (СП 31-103-99); — оконные конструкции место примыкания (узел подвижного соединения) створки с брусками коробки. Основной притвор — узел соединения вертикальных и верхнего горизонтального брусков створки и коробки. Нижний притвор — узел соединения нижних горизонтальных брусков створки и коробки. Импостный притвор — узел соединения брусков створки с импостом коробки. Безимпостный (штульповой) притвор — узел соединения брусков створок между собой. (ГОСТ 23166-99); — место сопряжения створчатого элемента и коробки оконного блока. Сопряжение, как правило, происходит через уплотняющие прокладки. (ГОСТ 26602.2-99)

Скрытые

Имеют высокую степень защиты от «непрошенных гостей». Для этого вырезаются выемки значительной глубины в месте монтажа. Скрытые конструкции с доводчиком устанавливаются непосредственно на створку и коробку. Их используют в основном для входных дверей.

Эстетичный вид и исключает срезание петель с внешней стороны, установка двери с наплавом обеспечивает маскировку креплений.

Ввертные

Этот вид существенно отличается от других аналогов. Видным остаётся только шарнир.А штифты вкручиваются непосредственно в деревянную коробку двери и створку, у него отсутствуют привычные нам крылья на навесах. Ввертные петли как правило устанавливают на двери, у которых прорезан фальц.

Их не рекомендуют ставить на конструкции из мягких и низкосортных древесных материалов.Трещины и нарушение структуры полотна, в противном случае могут появиться перекосы.

_

Трещина — полость, образованная без удаления материала двумя соединенными внутри тела поверхностями, которые при отсутствии в нем напряжений удалены друг от друга на расстояния, во много раз меньше протяженности самой полости. (ГОСТ 29167-91); — щель, узкое углубление, расположенное на поверхности изделия, шириной более 1 мм. (ГОСТ 474-90)

Двухсторонние

Их устанавливают на двери в местах с большой проходимостью людей.

По своей конструкции они напоминают карточные петли с тремя пластинами. На одной из них по бокам расположены две оси вращения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
