Тонкости установки дверных замков

После покупки и монтажа межкомнатных дверей встает вопрос установки фурнитуры. Данную проблему решают вызовом мастера или изучают технологию врезания запорного устройства и выполняют процедуру собственными усилиями.

Выбор запорного механизма

В двери между помещениями устанавливают разные виды замков, и самыми популярными являются ручки с встроенной в них защёлкой. По исполнению они бывают самыми разными и отличаются:

  • по форме ручки, которая может быть сферической (кноб) и Г-образной;
  • по наличию запирающего устройства – с ним или без него;
  • по виду запирающего устройства: ключ и/или блокиратор в виде кнопки либо рычага.

То есть, скважина для ключа может быть с двух сторон или с одной – тогда с другой установлен ручной блокиратор (фиксатор защёлки). Есть и замки только с фиксатором, без ключа.

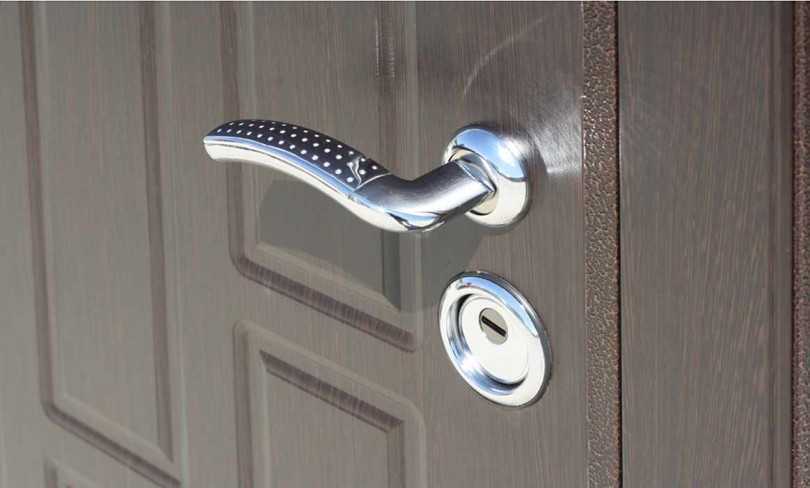

Г-образная ручка с защёлкой и рычажковым блокираторомИсточник prom.st

В двери между жилыми помещениями также вставляют плоские врезные замки с ручками или без них, и простые личинки под ключ. Они бывают двух видов: открывающиеся только ключом с обеих сторон и имеющими с одной стороны вертушку-блокиратор.

Защёлки без фиксатора обладают единственной функцией: они удерживают дверь в закрытом положении и не дают ей распахиваться от сквозняков. При нажатии на ручку или её повороте язычок защёлки уходит в паз и дверь легко открывается. Запереться изнутри либо закрыть комнату от посторонних она не позволит, поэтому её обычно монтируют в общей комнате или кухне.

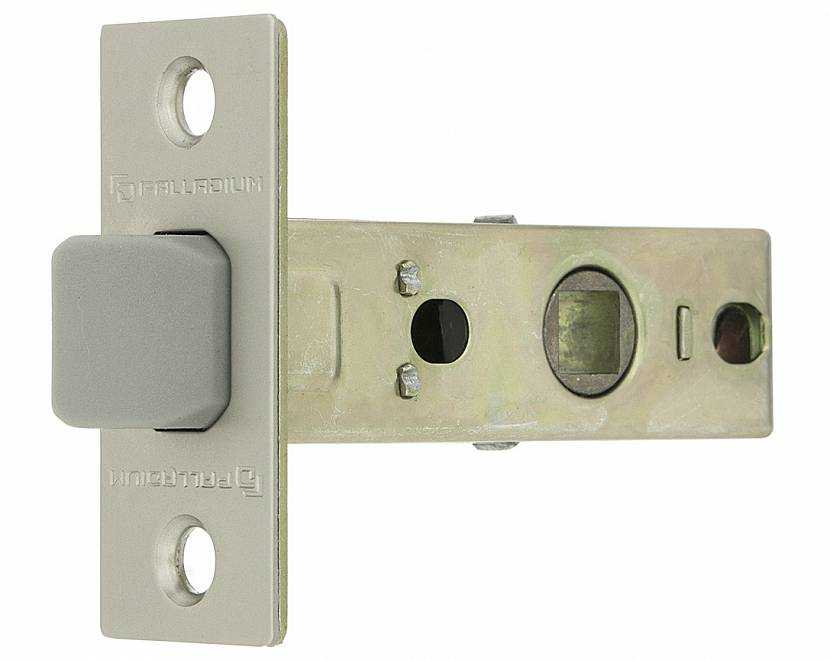

Бесшумная защёлка с пластиковым язычкомИсточник palladium.ru

Установка замка в межкомнатную дверь бывает необходима, когда нужно иметь возможность запереться изнутри – в спальне или в ванной комнате, туалете. Для таких помещений отлично подходят защёлки с блокираторами. А врезные замки и прочие запорные устройства с ключами незаменимы для комнат, доступ в которые должен быть ограничен в отсутствие хозяина. Чаще всего это вход в рабочий кабинет и помещения, опасные для детей – бойлерная, подвал и т.п.


Врезной замок с ручкой и внутренним блокираторомИсточник postila.ru

Установка ответной части

Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.

О разметке под язык

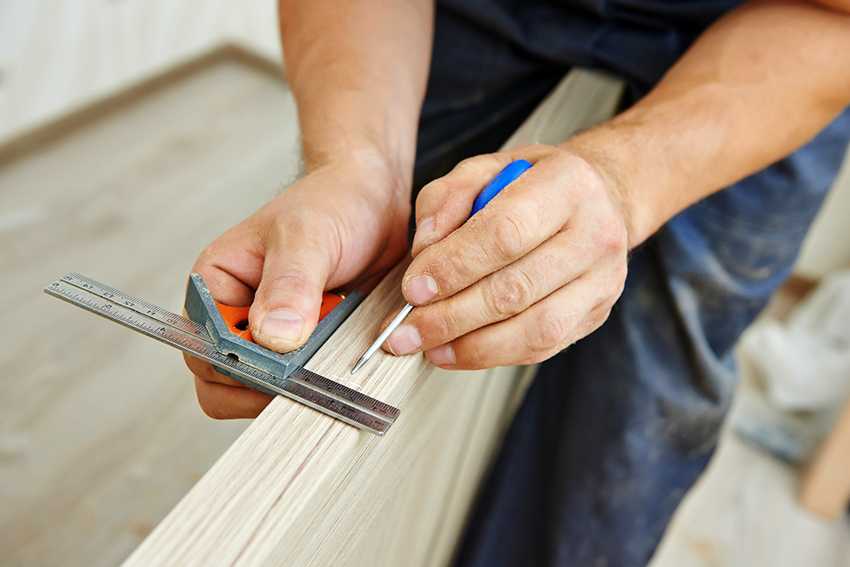

Разметка языка замка на косяке двери под ответную часть карандашом

Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.

Способ разметки центра ответной части круглого замка межкомнатной двери

В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.

Монтаж проушины и ловителя

Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):

Установка ответной части замка межкомнатной двери

Замок должен быть полностью собран на месте и надежно закреплен;
Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины;
Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка;
Отбивают наружный контур лотка ловителя по месту;
Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк

Лучше насверлить по углам спиральным сверлом;
Стамеской выбирают гнездо ловителя;
Ловитель прикладывают уже в рабочем положении;
Отмечают его внешний контур;
Выбирают потай под ловитель;
Ловитель ставят на место;
Накрывают его проушиной уже в рабочем положении;
Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных;
Временно крепят проушину мелкими саморезами;
Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет;
Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус;
Крепят ответную часть окончательно штатным крепежом.

Какие бывают замки для МД

Учитывая врезку, использование и другие параметры, замки бывают:

Плоскими. У них прямоугольный остов и язычок, которые отделены от замочной защелки. Также они имеют нажимную ручку (фалевую). Такие конструкции очень надежные.

Плоский замок

  • Круглыми. У таких механизмов цилиндрический корпус, защелка и язычок соединены. Форма ручки может быть произвольной. В таких устройствах стопор и личинка врезаны в шпиндель.
  • Плоскими небольшого размера с поворотной ручкой. Защелка не предусмотрена;
  • круглыми со ручкой-кнобом.

Круглый замок

Чтобы врезать замок, нужно знать толщину и структурные особенности двери. Современные МД бывают:

  • с МДФ шириной 3,5 или 4,5 см;
  • МД деревянная нового типа с шириной от 5 см;
  • Деревянная дверь ДВП со старой конструкцией (с дощатым каркасом).

Монтаж устройства в МД можно выполнить без посторонней помощи, но для этого нужно знать особенность конструкции и схему работы замка.

Плоские

Такие замки самые дорогие. Их сложнее устанавливать, но они обладают хорошей противовзломной защитой. Они нагружают дверное полотно (ДП), поэтому их лучше ставить в наличную дверь.

В полотна из МДФ с толщиной 35 см можно ставить только маленький плоский замок. Также для них подойдут ЗМ с широким язычком около 1,5 см. Ширина торца максимум 2,4 см. Это ограничение объясняется тем, что нагрузку, которую создает замок, может выдержать только деревянная рама.

Дверь МДФ

Круглые

Такой ЗМ чаще всего используют в квартирах и жилых домах. Их можно врезать в любую дверь. Нажимную ручку принято ставить в домах, где проживают люди, страдающие от ограниченной подвижности. Чтобы открывать дверь поворотной ручкой, им нужно использовать больше силы.

Ручка-кноб очень безопасна: она не ранит и не цепляется к вещам. Установка круглых замков неизменная. Такие ЗМ разрабатываются для дверей толщиной 3,5-4,5 см. замки для больших деревянных дверей иногда найти очень сложно. Но главная особенность круглых ЗМ – адаптация к любым по ширине ДП. Для этого нужно просто установить большее водило защелки. Оно представляет собой стальную прямоугольную пластинку толщиной 0,2-0,3 см. Один из концов имеет отверстие.

Ручка типа кноб

Для тумблера выхода защелки нужно подобрать позицию, которая подойдет к материалу, используемому для изготовления косяка двери. Для деревянных ДП он равен 7 см, для МДФ – 6.

Создание запоров для МД имеет небольшое отличие – личинку располагают в середине, чтобы было удобнее запирать дверь изнутри.

Если ДП открывается влево, а соответствующий ЗМ не удалось найти, то для его установки нужно просто поменять защелку и личинку местами. Конечно, чтобы провести эту процедуру, конструкцию нужно предварительно разобрать. Для офисов такие ЗМ не подойдут, поскольку их можно быстро демонтировать вручную.

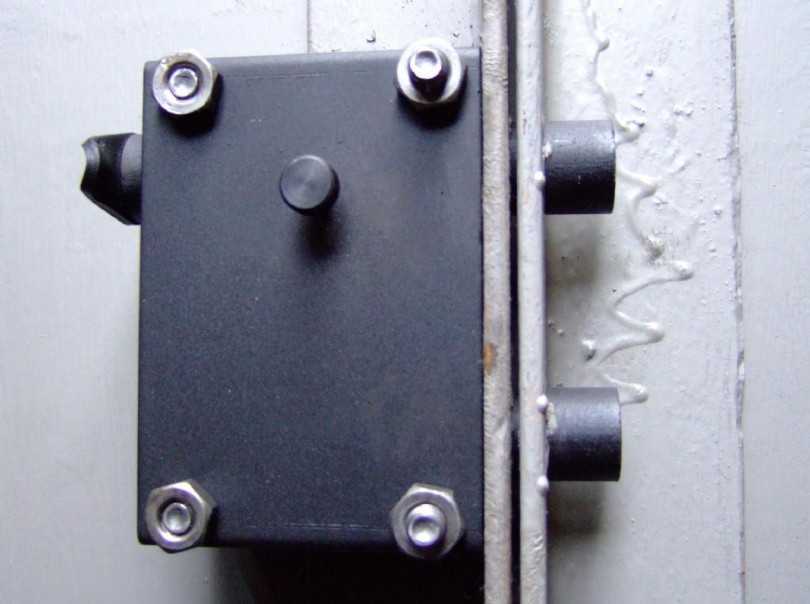

Накладные замки

Покупайте накладные замки в специальных магазинах, потому что там вы можете получить полную информацию у продавца или консультанта.

Установка накладного замка своими руками намного проще, чем монтаж врезного механизма. Замок накладывается на дверь или вставляется в сделанный специально паз.

Сначала выбираем область на двери, где будем устанавливать замок, а потом отмечаем это место карандашом. Затем просверливаем сквозное отверстие под цилиндр и крепёж.

Если нужно, дорабатываем долотом отверстие. С внешней стороны двери вставляем цилиндр и кольцо и фиксируем винтами или шурупами.

После этого проверяем работу механизма, вставляя ключ. Ходовая часть ключа должна выполняться плавно и легко. Обычно одного замка для двери недостаточно.

Как врезать замки в межкомнатные двери

Установка замка в межкомнатную дверь происходит следующим образом:

  1. Берем дрель, устанавливаем перьевое сверло. Его диаметр должен соответствовать толщине запорного устройства, глубина высверливаемого отверстия — его длине.
  2. С помощью перьевого сверла высверливаем, ориентируясь на линии в торце двери, отверстие для замка.
  3. Отмечаем параметры опорной пластины и выбираем ровную площадку.
  4. Перьевым сверлом делаем отверстие для рукоятки. Сверление выполняют аккуратно. Его осуществляют так, чтобы оно не просверлило деревянное полотно насквозь. Затем работу продолжают с другой стороны. Если полностью просверлить полотно, это может повредить дверь.
  5. Теперь необходимо вставить устройство на подготовленное место и разметить отверстия под саморезы. Если разметка подходит, производят монтаж замка и прикрепляют его саморезами.

Для завершения работы можно вставить ручку дверную круглую или Г-образную в отверстия и произвести монтаж полотна в петли.

Механизм с ручкой

Ручка с замком для межкомнатных дверей крепится после проведения разметки и высверливания отверстий под защелку на торце полотна и рукоятки на поверхности.

Ход работы по врезанию замка с ручкой следующий:

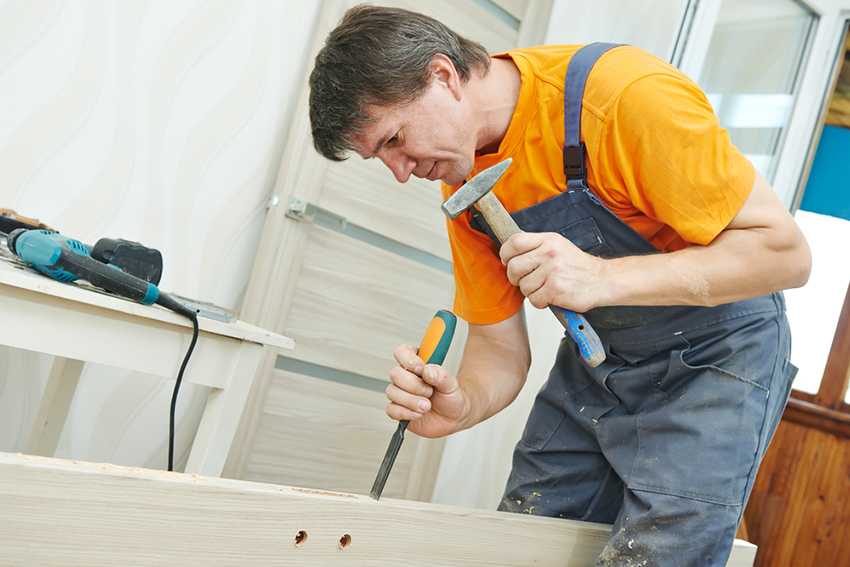

  1. С помощью стамески и молотка в торце дверного полотна делают углубление под лицевую планку. Она должна полностью входить в дверь.
  2. Закрепляют саморезами механизм защелки.
  3. Для установки ручки частично разбирают ее внутренние половинки, чтобы получить доступ под крепежные и стяжные винты.
  4. Устанавливают рукоятку. Стержень и стяжные втулки должны точно войти в пазы механизма защелки. Операция выполняется согласно схеме замка с ручкой.
  5. С обратной стороны прикрепляют внутреннюю пластину накладки рукоятки и закрепляют с помощью винтов.
  6. Вставляют декоративную планку, закрепляют на стержне.
  7. Паз на ручке должен совпадать с желобом на стержне. Ее надевают на желоб до щелчка.
  8. Ответная пластина поворотной рукоятки монтируется аналогично замкам с защелкой.

При монтаже необходимо убедиться, что язычок защелки остается утопленным в ее тело.

Сложные

Электромагнитный врезной замок для деревянной двери устанавливается следующим образом:

  1. Подготовьте необходимые составляющие части механизма.
  2. В комплектацию к замку входит монтажный стикер. Вставьте его под углом 90°, наклейте в угол коробки, прикрепите к двери.
  3. В процессе установки замка межкомнатная дверь должна быть закрытой.
  4. По отметкам стикера дрелью просверлите отверстия под ручки и замок. Сначала работу проводят на коробке, затем — на полотне для крепления ответной планки.
  5. Снимите стикер.
  6. Отсоедините защитную крышку от электромагнитного запора.
  7. Открутите крепежную планку, подрегулируйте ее положение относительно дверного блока.
  8. Саморезами зафиксируйте планку.
  9. Присоедините питающий провод через технологическое отверстие.
  10. Подключите питание к запору, зафиксируйте его к монтажной планке с помощью 6-гранника.
  11. Установите защитную крышку.
  12. Фиксирующие шпонки необходимо вставить в ответную планку.
  13. Снаружи межкомнатной двери закрутите болт с полукруглой или гладкой головкой, внутри — сделайте подложку с помощью резиновой прокладки, поставьте ответный элемент, закрепите гайку. Гайку сильно не затягивайте, она должна немного пружинить благодаря резиновой прокладке для свободного примагничивания к запорному устройству.

При работе придерживайтесь всех этапов врезки замка и руководства к установке.

Советы специалистов

Практически все специалисты при снятии и разборке замков межкомнатных дверей отмечают несколько моментов, на которые необходимо обратить особое внимание

Снимать пружину можно вручную либо поддевать ее отверткой, прикрывая механизм ветошью или рукой.
Все части механизма важно протереть сухой чистой ветошью, чтобы удалить старую смазку и оценить степень износа, а также возможность дальнейшего использования либо необходимость замены.
Перед сборкой очень важно произвести смазывание всех частей механизма замка, в том числе и пружины специальной смазкой. Данная процедура способствует более долговечной безотказной работе изделия.
Смазку необходимо выбирать из линейки графитных вариантов

Вещества на графитной основе в меньшей степени подвержены перепаду температур, накоплению пыли и т. д.

Из видео вы узнаете, как самостоятельно снять дверную ручку межкомнатной двери и поставить новую.

Это интересно: Как разобрать дверной замок входной двери — объясняем досконально

Как установить ручку на межкомнатную дверь: нажимная модель

В первую очередь перед началом монтажа нажимной ручки на межкомнатную дверь нужно определиться с размерами внутреннего отверстия. Для этого потребуется прислонить запорный механизм к торцевой поверхности полотна

Очень важно, чтобы декоративная планка и боковая поверхность двери находились в одной плоскости. Далее необходимо перенести контур изделия на поверхность с помощью карандаша

После этого остается только соединить линии на торце посредством строительного уголка.

Для того, чтобы сделать выемку под механизм используют долото и молоток

При установке ручки на межкомнатную дверь своими руками не стоит забывать о том, что выполнение отверстия осуществляется специальным сверлом, которое называется долотчатым. Выборка углубления производится с помощью долота и обычного молотка. В свою очередь, зона, в которой будет располагаться лицевая накладка, организовывается посредством применения стамески.

Для того чтобы ответить на вопрос о том, как установить ручку в межкомнатную дверь, нужно внимательно просмотреть видеоматериалы на эту тему

Важно понимать, что особенности установки зависят от материала двери, а также типа ручки и набора инструментов

На следующем этапе монтажа нажимного изделия производится разметка зоны, в которой будет установлен квадрат под дверные ручки и скважину запорного механизма. Далее необходимо воспользоваться сверлом и сделать отверстия для фиксаторных элементов. Углубления организовываются с обеих сторон полотна.

После выполнения отверстий необходимо очистить их от опилок и пыли. Затем производится монтаж запорного устройства в полотно. Механизм фиксируется с помощью накладки и саморезов. Далее на квадраты устанавливаются ручки, для закрепления которых применяются саморезы.

Когда отверстие полностью готово производится монтаж запорного механизма

После этого для межкомнатной двери с защелкой требуется смонтировать декоративное кольцо. Для этого имеются специальные фланцевые отверстия.

Финальный этап установки, как и в предыдущих случаях, подразумевает монтаж ответной планки на дверную коробку. Стоит запомнить, что она устанавливается только после выполнения отверстия для язычка и саморезов.

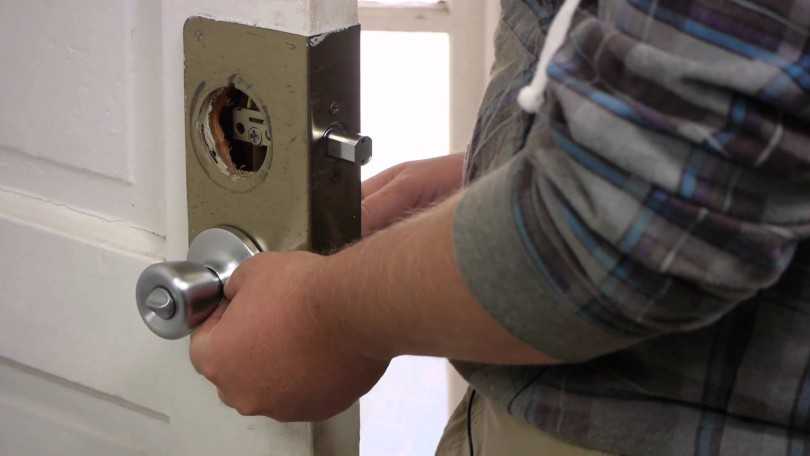

Установка ручки на межкомнатную дверь: особенности монтажа круглых устройств

Технология монтажа круглых дверных ручек (кнобов) отличается от процесса установки нажимных изделий. Это связано с конструктивными особенностями подобной фурнитуры. Монтаж ручки может производиться как на снятом, так и на навешенном полотне. Второй вариант является более приемлемым, так как упрощает разметку ответной планки на дверной коробке.

В первую очередь необходимо внимательно выполнить разметку

Высота расположения круглой ручки подбирается в зависимости от индивидуальных предпочтений хозяев. Стандартная дистанция от пола до устройства составляет 90-110 см

А также важно запомнить, что монтаж нового механизма необходимо выполнять максимально осторожно, если полотно относится к каркасному типу. Это связано с тем, что его довольно просто повредить

Как поставить ручку на межкомнатную дверь? Для установки дверной ручки такого типа необходимо в первую очередь правильно выполнить разметку. После этого нужно организовать два отверстия. Первое высверливается на торце (для защелки), а второе – на полотне (для поворотной ручки). Организация отверстий на полотне под ручку выполняется в несколько этапов. Первым делом требуется сделать сквозное отверстие. Для этого используется специальная насадка – коронка. В свою очередь, для последующего монтажа защелки применяют сверло перьевого типа.

Две части ручки нужно приложить с обеих сторон двери и зафиксировать

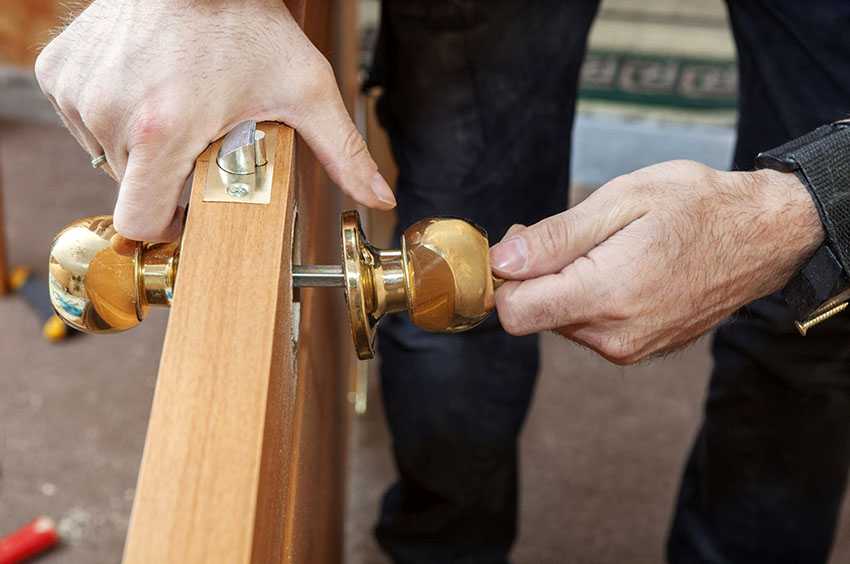

После организации всех необходимых отверстий можно приступить к установке ручки в межкомнатную дверь. Однако для начала необходимо зафиксировать посредством саморезов защелку. Для крепления круглого изделия нужно разобрать его верхнюю часть и убрать декоративное кольцо.

Обе части ручки имеют специальные отверстия под винты. Эти элементы прикладываются к внешней и внутренней стороне двери и фиксируются между собой. Далее нужно установить декоративное кольцо, после чего на ручку необходимо нажать до появления характерного щелчка, который сигнализирует об окончании установки.

Таким образом, установка ручки на межкомнатное полотно не является очень сложным мероприятием. Требуется запомнить, что на процесс монтажа оказывают влияние такие факторы, как материал двери, тип замка, разновидность ручек. В случае необходимости всегда можно воспользоваться услугами квалифицированного специалиста, который проведет установку грамотно и в кратчайшие сроки.

Какие существуют типы замков?

В зависимости от типа конструкции различают следующие виды замков:

Помимо классификации по форме замка, можно разделять типы фурнитуры по виду запорного механизма:

  • защелки с фиксирующим элементом;
  • накладные;
  • шпигалеты;
  • фалевые;
  • врезные;
  • магнитные.

Последний тип фурнитуры считается инновационным. Он подходит для любого вида современных дверей, не издает звуков при эксплуатации и поэтому спрос на них стремительно растет.

Видео пояснение по установке замка

Это интересно: Оформление окон на кухне — завершающий этап создания интерьера

Вывод

Врезка замка в межкомнатную дверь дело не хитрое и любой домашний мастер способен и ним справиться. Главное не забывайте о тех мелочах, на которые мы указали в статье.

Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

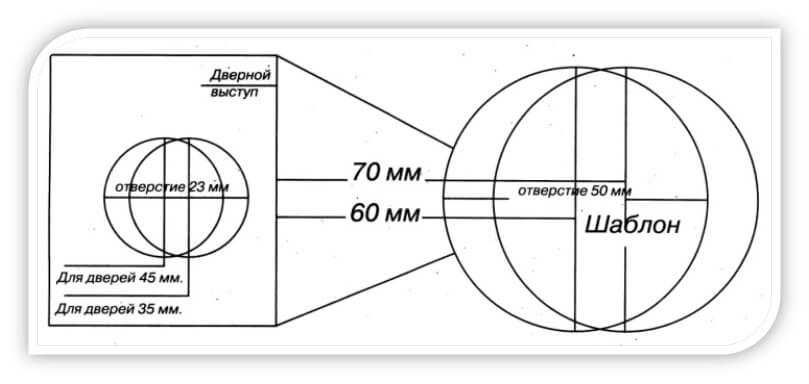

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки.После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень  плоскостью двери.

Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

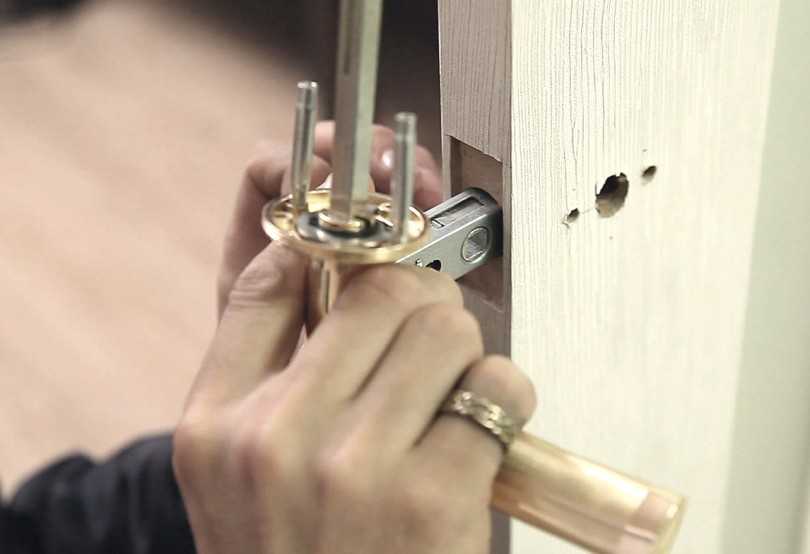

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней

При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им  полагается.

Установите все части ручки на место поп прилагаемой инструкции, на том работа по монтажу ручки закончена. На самом деле делается это намного проще чем кажется, можете просмотреть видео ролик в котором наглядно увидите весь процесс монтажа замка своими руками.
