Как выбрать доводчик для входной двери

Перед тем как выбрать доводчик для входной двери, полезно познакомиться с их типами и особенностями. Его действие основано на накоплении запаса энергии.

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.

Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери

Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери

Описание доводчиков на металлическую дверь

Доводчик — изобретение современное. Появилось это устройство после того, как металлические двери в скоростном порядке кинулись устанавливать во всех подъездах нашей страны. Из-за того, что при неаккуратном открывании дверь производила оглушительный грохот на весь подъезд, возникла необходимость в устройстве, которое бы смягчало быстроту открывания/закрывания металлической двери.

Так и появился доводчик, который решал имеющуюся проблему. И теперь уже ни один офис, подъезд, магазин не обходится без этого невероятно удобного приспособления. Устройство работает по принципу гидравлики: благодаря силовому внешнему давлению на пружину, расположенную в доводчике.

Интересно то, что на заре своего появления установку доводчиков в силу их эксклюзивности и отсутствия массового производства могли позволить себе лишь некоторые солидные компании и подъезды богатых жилых домов. Но с налаживанием конвейерного производства проблема дороговизны доводчиков отпала, и сейчас эти изделия вполне доступны для всех желающих. К тому же предельно упростилась и конструкция приспособления.

И если раньше для установки доводчика требовался вызов специалиста, то сейчас любой мужчина «с руками» вполне справится с монтажом приспособления самостоятельно, руководствуясь здравым смыслом и подробной инструкцией. К тому же никаких особенных инструментов и дорогого крепежа не нужно.

А вот чем смазать дверные петли бабочки чтобы не скрипели, поможет понять данная информация.

На видео- установка доводчика на металлическую дверь:

Функции доводчика

Узнаем, зачем нужно это устройство.

  • Доводчик позволяет устранить громкое хлопанье дверью, что сбережет слух окружающих, немало их нервных клеток, и, кроме того, сохранит дверное полотно в лучшем виде.
  • Механизм позволит не беспокоиться о том, закрыли ли вы за собой дверь. Это устройство мягко и плавно «доведет» металлическую дверь до нужного закрытого положения.
  • Наличие этого механизма существенно продлевает «жизнь» дверного блока и замков.

Узнаем, какие разновидности этих приспособлений существуют на современном рынке.

Все доводчики разделяются на три типа в зависимости от места своего крепления к двери. Исходя из этой особенности устройства подразделяются на следующие типы.

Возможно вам также будет полезно узнать о том, какие существуют стандартные размеры дверных проемов.

Верхний

Наиболее популярная и часто используемая модель доводчика. В данном случае устройство располагается в верхнем углу двери, совершенно не мешая передвижению людей. Монтаж такого доводчика возможен на любой металлической двери.

Нижний

Эта разновидность устройства используется намного реже из-за частой невозможности его крепления. Как понятно из названия, в данном случае устройство крепится в нижней части двери.

Скрытый

Многие специалисты считают этот тип оптимальным выбором. Его еще называют «рамным», поскольку в данном случае основная конструкция доводчика расположена внутри дверной рамы. Монтаж скрытого доводчика на уже установленную дверь будет достаточно трудоемким, так как потребуется обрабатывать металлическое полотно специальными инструментами, которые есть далеко не в каждом доме.

Поэтому обычно для установки этого устройства приглашают специалиста. Из-за трудоемкости монтажа в некоторые металлические двери уже при производстве встраивают скрытый доводчик, продавая всю конструкцию в готовом виде. Этот вариант наиболее предпочтительный.

Также будет интересно и полезно узнать о том, как осуществляется установка межкомнатных дверей в проем.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Инструкция по монтажу

В комплект закрывающего устройства входит:

  • гидравлический блок;
  • шарнир, состоящий из двух тяг, — цельной и регулируемой;
  • инструкция по установке и эксплуатации;
  • детали крепежа – винты на металлическую створку и саморезы на пластиковую или деревянную.

Установка доводчика на дверь выполняется в двух положениях – снаружи или внутри открывающейся створки. Второй вариант предпочтительнее, поскольку изделие защищено полотном от холода и вандалов. Если двери открываются внутрь помещения, то блок ставится на саму створку, а тяга крепится к коробке. И наоборот, при распахивании наружу корпус фиксируется на верхней части лутки, а рычаг привинчивается к полотну.

При монтаже доводчика своими руками соблюдайте следующую пошаговую инструкцию:

  1. Возьмите из комплекта изделия бумажный шаблон и приложите его к углу дверного полотна таким образом, чтобы красная черта совпадала с его контуром. Для удобства зафиксируйте бумагу скотчем.
  2. В точках, намеченных на чертеже под винты, накерните поверхность под сверление отверстий. Обычно этих точек шесть – 4 шт. для крепления блока и 2 шт. – тяги.
  3. Подберите диаметр сверла под саморезы и проделайте отверстия. Прикрутите корпус доводчика и регулируемую тягу по отдельности к створке и дверной коробке. Если изделие поставлялось в сборе, перед монтажом отсоедините рычаг от шестеренки на блоке.
  4. Последний шаг – сборка шарнира. Если дверь не оборудована защелкой и не требует усилия для притвора, поставьте вторую регулируемую тягу под углом 90° к полотну. При наличии замка силу прижима надо увеличить, установив под прямым углом к створке первую тягу, как изображено на фото.

Слева тяга установлена на двери без замка, а справа — с защелкой

Перед эксплуатацией механизм необходимо отрегулировать двумя винтами, обычно расположенными на торце корпуса. Настройте скорость закрывания и доводки, поворачивая их не более чем на пол-оборота в ту или иную сторону. Подробности монтажа смотрите в очередном видео:

Установка доводчика

Внимательно изучите схему монтажа, предложенную производителем. Она рассчитана на стандартные условия установки, но в реальности вы можете столкнуться с недостаточной высотой дверного просвета или другими конструктивными сложностями. На этот случай дальновидные производители прилагают в комплект к доводчику монтажные пластины и уголки.

Ход монтажа:

1. специальный шаблон (идет в комплекте с механизмом) следует приложить к месту установки и приклеить скотчем;

2. в указанных точках наметьте чем-нибудь острым места расположения крепежных элементов (четыре точки крепления самого механизма и две – башмака рычага);

3. тонким сверлом выполните отверстия под крепеж;

4. закрепляется корпус доводчика;

5. закрепляется отсоединенная часть рычага (пруток с башмаком);

6. вторая половинка тяги устанавливается на ось доводчика и соединяется с прутком, выполняется корректировка рычага по длине, который должен располагаться строго перпендикулярно закрытому полотну двери;

7. надевается декоративная заглушка на корпус (после регулировки устройства).

Важно! Механизм должен устанавливаться таким образом, чтобы головки регулировочных винтов находились со стороны петельного бруса дверной рамы. После установки необходимо отрегулировать доводчик

Большинство моделей имеет два винта, с помощью которых корректируется работа механизма. Первый регулировочный винт задает первоначальную скорость закрывания двери (угол 180 — 15 градусов), с помощью второго винта корректируется скорость движения полотна в диапазоне от 15 до 0 градусов

После установки необходимо отрегулировать доводчик. Большинство моделей имеет два винта, с помощью которых корректируется работа механизма. Первый регулировочный винт задает первоначальную скорость закрывания двери (угол 180 — 15 градусов), с помощью второго винта корректируется скорость движения полотна в диапазоне от 15 до 0 градусов.

Для ускорения движения головку регулировочного винта следует повернуть влево, для замедления – вправо, по часовой стрелке. Настройка достаточно чувствительная, нельзя делать более одного оборота. Если переусердствовать и повернуть винт на полтора — два оборота, можно нарушить герметичность, гидравлическое масло вытечет и механизм придет в негодность.

«Продвинутые» модели доводчиков оснащаются дополнительным функционалом – демпфером, предотвращающим резкие усилия в диапазоне от 70 до 110 градусов (BackCheck), фиксатором двери в открытом положении (Hold-Open), устройством затяжного момента движения в диапазоне 110 — 70 градусов (Delayed Closing). Настройки выполняются аналогично стандартным.

После того, как вы убедились, что дверь закрывается плавно, с дохлапыванием или достаточным дожимом в конце, можно установить декоративный колпачок, скрывающий ось доводчика.

Автоматически закрывающаяся дверь будет исправно функционировать, если правильно с ней обращаться – не пытаться руками дополнительно ускорить или замедлить движение полотна, не устанавливать подпорки.

Видео по теме «установка доводчика двери своими руками»:

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

  • Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
  • Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
  • Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
  • Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

  • При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
  • Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

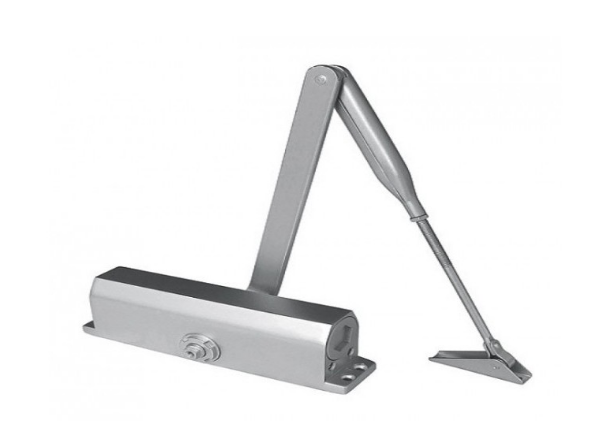

Доводчик с открытым двухколенным рычажным механизмом

Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

Доводчик с направляющим каналом — слайдерной системы

Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.

Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Также стоит больше узнать о том, как выглядит монтажный комплект для установки межкомнатных дверей.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери

Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери

Виды доводчиков

Для начала, я расскажу немного о доводчиках, что они представляют собой. Доводчик крепится на дверные полотна, и делает закрывание двери тихим и плавным. С доводчиком дверь закрывается самостоятельно, и аккуратно. Благодаря ему полотно дольше прослужит.

Доводчики делятся на три вида, выбор не большой, но можно подобрать по вкусу.

Верхние доводчики, самые распространенные,  легки в установке. Их можно увидеть на входных дверях в здании.

Устройства механизма делятся на два вида:

  1. Зубчатый привод, популярный вид;
  2. Со скользящим стержнем. Есть шансы вырваться вперед по популярности.

Напольные (нижний), такой вид доводчика выйдет немного дороже, способ монтажа сложнее. Отличие между «верхним» и «нижним», в том, что у второго вида отсутствует рычаг приводящий ось в движение. Очень хорошо подходит для дверных конструкций, которые открываются в обе стороны. Напольный доводчик, можно увидеть на стеклянных дверях.

Скрытые доводчики. Такой вид практически не заметен. Монтируется в дверь при ее изготовлении, нижняя часть устанавливается в пол.

Они делятся на два вида:

  1. Скользящий стержень – схож с верхними доводчиками, отличается своей миниатюрностью, легко спрятать в дверном полотне или коробке;
  2. Петля-доводчик – маленькое на столько, что вся система встроена в дверную петлю. Очень удобный вид доводчика, имеет ряд недостатков. Первый, его нельзя установить на массивные полотна, а из-за размера теряется рабочий ресурс, такую систему стоит правильно установить иначе все будет «впустую».

Классификация доводчиков

Поскольку вес и размер полотен различен, а наугад покупать количество доводчиков нет смысла. Так как на дверную массу в 20 кг. не нужно большого количества доводчиков, ведь от их переизбытка дверное полотно будет открываться сложнее.

Класс Ширина двери (см.) Масса двери (кг.)
1 до 7,5 до 20
2 от 7,5 до 8,5 от 20 до 30
3 от 8,5 до 9,5 от 30 до 50
4 от 9,5 до 11 от 50 до 80
5 от 11 до 12,5 от 80 до 100
6 от 12,5 до 14 от 100 до 120
7 от 14 до 16 от 120 до 160

Думаю, эта таблица поможет разобраться с количеством приобретения доводчиков на дверь.

Какой доводчик выбрать

Выбор зависит от пропорций дверной коробки, от веса и размера. Можно взять два вместо одного, но более мощного.

Для дверей расположенных внутри помещения используют от 3 до 5 класса. Если дверная конструкция достаточно легкая, то можно использовать классы ниже, например 1 или 2. Если дверное полотно достаточно тяжелое, то необходимо выбирать из 5 и 6 класса. А 7 класс подходит для бронированной двери.

Принцип действия

Он состоит из корпуса с механизмом, и рычажной тяги. Механизм оснащен мощной пружиной, она расположена в капсуле с маслом, когда происходит сжатие (когда открывают дверь), пружина плавно возвращается в первоначальное положение (происходит закрытие полотна). Думаю, более подробно описывать механизма работы не имеет никакого смысла. А принцип работы понятен.

Технология установки доводчика

Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей.  Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» — корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.

Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки.
Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов.
С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.

Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» ­­­– без дохлопа.

Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.

При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов

Скорость и усилие в конечной зоне для успешного захлопывания двери  должны быть чуть больше, однако существенной разности скоростей следует избегать.
При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя.
Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия. При регулировке их также доводят до желаемого уровня.
