Односкатная крыша своими руками: устройство конструкции, как сделать правильно установку и монтаж стропил, также строительство пошагово мягкой кровли дома?

Односкатная крыша в каркасном доме – инструкция к монтажу

При строительстве каркасного дома с односкатной крышей заранее раскраивают стойки для стенок разной высоты. Временно их фиксируют боковой доской. И только после выравнивания стоек по верхней грани монтируют верхний обвязочный пояс из бруса. Он и станет основой для стропил крыши.

Сборка стропильной системы

Перед укладкой стропил на разновысотных стенах монтируют мауэрлаты — верхний и нижний. Они компенсируют неровности стен, поэтому при монтаже обязательно проверяют их ровность строительным уровнем. Мауэрлаты изготавливают из бруса с сечением от 100х100 мм и надежно фиксируют анкерными шпильками по внутреннему краю наружных стен.

Для небольших построек используют наслонную стропильную систему. Опорные элементы кровли фиксируют двумя концами на мауэрлатах так, чтобы они на 40-60 см выступали за периметр стен. Это позволяет обеспечить отвод влаги от них и цоколя.

Обратите внимание! Чтобы стропильные ноги не прогибались, их опирают на внутреннюю перегородку дома, дополнительно сооружая опорную стойку и прогон. При этом стропила укорачивают, стыкуя их над прогоном

Для крепления стропильных ног к мауэрлатам в них с помощью шаблона делают специальные вырубки. Жесткую фиксацию отдельных элементов обеспечивают металлические крепления (уголки, уголки с усилением, гвоздевые пластины и др.). Шаг установки равен расстоянию между стойками стен в каркасном доме. Работу начинают с крайних стропил.

Монтаж обрешетки и укладка кровельного материала

После монтажа всех стропильных ног поперек них укладывают обрешетку — основу для кровельного материала. Чем меньше уклон крыши, тем чаще должны располагаться элементы обрешетки. Частый шаг необходим для тяжелого и мелкоштучного кровельного материала. Готовая конструкция должна выдерживать нагрузку в 200 кг на 1 кв. м.

Для создания обрешетки используют деревянные доски (25х100 мм), брусья (40х50 мм) или листы OSB, отличающиеся прочностью и влагостойкостью. Для крепления нужны гвозди длиной в 3 раза превышающие толщину настила.

Расстояния между элементами обрешетки:

для металлочерепицы — равно расстоянию между ее волнами, обычно составляет 300-350 мм;
натуральной черепицы — 320-345 мм;
для ондулина — отсутствует, при скате в 10-20 градусов — 450-600 мм;
для рулонных материалов — отсутствует.

Кровельный материал для односкатной крыши выбирают, исходя из уклона. Так, для почти плоских конструкций подходят рулонные, битумные покрытия, профнастил. Битумную и металлочерепицу укладывают на крышах с уклоном в 10-20 градусов. При больших значениях практичность и долговечность демонстрирует шифер, высокопрофильная керамическая черепица.

Монтаж каждого типа покрытия выполняют с учетом рекомендаций производителя. Однако, если при строительстве каркасного дома с односкатной крышей своими руками была соблюдена пошаговая инструкция с рекомендациями, проблем в процессе укладки кровли не возникнет.

Сложные архитектурные решения

К самым сложным конструкциям относят: куполообразные, конические, сводчатые и комбинированные крыши. Их используют при строительстве жилых зданий, храмов и реставрации объектов культурного наследия. Ими украшают небольшие объекты – башни, эркеры, беседки. Для сложных архитектурных решений трудно подобрать кровельный материал (подходят не все).

Купольная и коническая форма

Самая сложная и затратная технология (необходимы специальные опорные элементы для поддержания купола). Но такая конструкция позволяет получить удивительно красивый внешний вид. Установка окон в такой конструкции исключена.

Сводчатые крыши

Такие крыши похожи на арки – полукруг над домом (используют изогнутый профиль). Обычно сводчатые конструкции применяют как навес над строением (например, беседкой).

Комбинированные крыши

Применяются при строительстве больших частных домов сложной формы. Для создания комбинированной крыши применяют различные современные технологии (описанные выше). При планировании необходимо тщательно продумать будущий дизайн, чтобы каждый элемент гармонировал с другими и получился цельный образ. Такие дома, при грамотном подходе, становятся похожи на замки.Обращайтесь в : наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной кровли любого вида! Работаем в Липецке и по области. Возможен выезд в соседние регионы. Фотогалерея скатных крыш

Двухскатная крыша

Самый популярный вариант, классическая форма крыши. Стропила опираются на стены и сходятся в верхней точке треугольника (в коньке). При монтаже можно использовать разные материалы – есть возможность сэкономить.

Часто такой вид скатной крыши применяется на одно-, двух-, трехэтажных жилых домах, дачах. Верхний этаж можно эксплуатировать как жилой (несмотря на то, что пространство в высоту несколько «урезано» из-за свесов крыши).

Вариант идеально подходит для регионов с частыми осадками (снег, дождь не остаются на крыше, стекают вниз, продлевая срок службы кровли). Уклоны скатов могут быть созданы под разным углом: чем больше осадков, тем круче должен быть наклон.

Виды стропильной системы

Система стропильных элементов крыши – каркас, который несет на себе и распределяет вес крыши по периметру несущих стен, придавая устойчивость конструкции. В зависимости от размещений опор выделают два типа стропил:

Наслонная. Этот способ организации стропильной системы подразумевает использование внутренних перегородок для того, чтобы получить дополнительную опору. На несущую стену, расположенную посредине помещения, устанавливают стойки, которые поддерживают стропильные ноги в середине. Если задействовать две несущие внутренние перегородки, можно таким образом перекрыть постройки с шириной до 16 м.
Висячая. Это более сложная стропильная система, которая опирается только на внешние стены, поэтому для ее стабилизации требуется больше вспомогательных элементов. Наибольшая ширина постройки, которую можно оборудовать висячими стропилами, составляет 7,5 м, причем для этого потребуется довольно сложная конструкция из двух подкосов, бабки и затяжки. Чтобы правильно рассчитать висячую стропильную систему требуются глубоки знания и опыт.

Схема крепления стропил к мауэрлату

Состав стропильной системы

Схема односкатной крыши для сооружения шириной до 4,5 м наслонного типа включает в себе ограниченное количество элементов. Основой для стропильной системы служит мауэрлат, изготовленный из прочного бруса 150х150 мм.

Его закрепляют на верхнюю обвязку постройки вдоль стен, на которые монтируют скаты. Чтобы сформировать уклон крыши, стены возводят разной высоты. Также крыше требуются стропильные ноги, из изготовляют из досок размером 50х150 мм.

С обои концов доски выполняют запилы для к мауэрлату. Ноги устанавливают на мауэрлатный брус, вставляя его в запилы, фиксируя с помощью металлических уголков.

Конструкция стропильной системы

Чтобы равномерно распределить вес кровельного материала на все стропильные ноги, требуется монтаж обрешетки. Для мягких видов кровли, не способных самостоятельно держать форму, используют сплошной тип обрешетки из влагостойких фанерных листов.

Если же используется профнастил или черепица, достаточно приколотить рейки 25х50 мм поперек стропил с шагом 20-13 см. В усложненную стропильную систему односкатной крыши входят затяжка, подкосы, стойка и бабка.

Все элементы изготавливают из древесины первого сорта, просушенной до оптимальной влажности 15-18%, ошкуренной и обработанной антисептической пропиткой глубокого проникновения.

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
сечение стоек, подкосов и прогонов – 10 х 5 см;
обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Дальше действуйте в таком порядке:

Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

Обрешетка и финишное покрытие

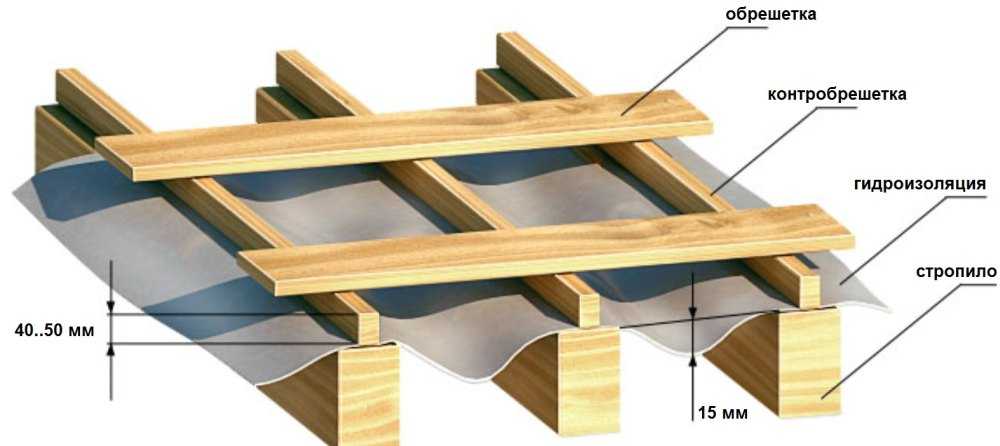

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

под металлочерепицу – 35 см;
для профнастила и шифера – 50—60 см;
под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.

Особенности конструкции односкатной кровли

Существуют вентилируемые и невентилируемые односкатные крыши. При выборе конкретного варианта ориентируйтесь преимущественно на назначение постройки. Невентилируемые односкатные кровли, как правило, размещаются над террасами. В такой ситуации будет достаточно наклонить скат на 3-5 градусов

Однако зимой владельцу террасы с такой кровлей придется уделять дополнительное внимание чистке кровли от снежных насыпей

Как построить вентилируемую крышу

Вентилируемые кровельные системы монтируются на домах, саунах и прочих строениях, требующих создания благоприятного микроклимата. Для обеспечения вентилируемости достаточно создать зазор между слоями изоляционных материалов и подготовить технологические отверстия на боковых торцах кровли. Вентилируемые крыши служат заметно дольше своих невентилируемых аналогов.

Односкатные кровельные конструкции обустраиваются на простейших стропильных системах. Технология строительства такой крыши требует обязательного наличия мауэрлата – это опорный брус, зафиксированный на внешних стенах. На этот брус будут опираться стойки стропильной системы.

Стропила для односкатной крыши

Уклон конструкции создается благодаря разности высот стен дома. Если несущие стены здания имеют одинаковую высоту, на соответствующей стене (с учетом требуемого направления уклона) закрепляется фронтон. Благодаря этой простой конструкции будет задана требуемая разность высот.

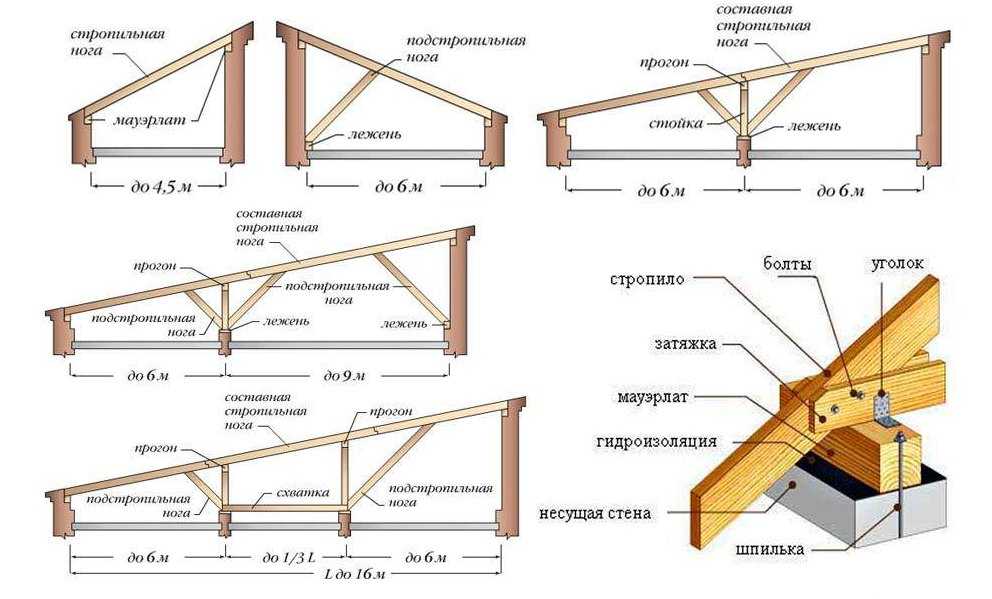

При выборе конструкции системы стропил важно учитывать такой параметр как длина пролета. В случае если стены, на которые опираются стропильные ноги, удалены друг от друга не больше чем на 450 см, дополнительное укрепление стропил не делается

В противном же случае стропила подпираются при помощи подстропильной ноги – это брусок, нижний конец которого опирается на лежень. Последний же представляет собой дополнительный опорный элемент, зафиксированный вдоль стены, имеющей большую высоту. Данная рекомендация актуальна для случаев, когда пролет между соседними стенами составляет 4-6 м.

Если пролет имеет длину в пределах 6-12 м, середина стропил должна надежно опираться на специальный прогон, зафиксированный на стойках. По бокам от такой стойки устанавливаются подстропильные ноги. Параллельно по отношению к опорным стенам располагается упоминавшийся ранее лежень. Расстояние между стойкой и стеной в каждом направление может составлять максимум 600 см.

Если же длина пролета составляет более 12 м, монтируются 2 опоры из прогона с привлечением лежня и укрепляющих стоек. Опоры располагаются не далее чем на 600 см от стен. Промежуток между отдельными стойками должен быть не больше 30-35% суммарной длины всего пролета. Для скрепления стоек друг с другом используйте схватку.

Между стропилом и опорными стойками закрепляются стропильные ноги. Каждая стойка комбинируется с одной подстропильной ногой. Стойки же закрепляются в направление к несущей стене, расположенной на минимальном удалении.

Подготовительный этап

Первое, что нужно сделать прежде, чем начинать монтаж односкатной крыши своими руками – это составить чертеж и провести расчеты уклона. От этих данных будет зависеть количество материала, которое нужно закупить – чем меньше угол, тем меньше затраты.

Тем не менее, на слишком пологой крыше будет задерживаться вода, так что увеличится риск подтекания на стыках кровельного материала, да и стропила будут подвергаться повышенной нагрузке.

Специалисты советуют опираться на такие нормы:

Устройство односкатной кровли из профнастила предполагает, что угол наклона ската будет не менее 20º, чтобы избежать ее прогибания под давлением снега. В данном случае понадобится гидроизоляция, особенно для скатов длиной более 5 метров.
При использовании шифера или металлочерепицы для кровли, следует увеличить уклон до 25-40º. В крайнем случае, стоит позаботиться о качественной гидроизоляции.

Материалы для укрытия односкатной крыши

Выбор кровельного материала также влияет на параметр угла наклона.

Пример: Шифер и металлочерепица обладают шероховатой поверхностью, что способствует задержанию снега на них. Из этого нужно сделать вывод, что если вы планируете покрывать крышу этими кровельными материалами, закладывайте больший ее наклон.

Рассмотрим подробнее, какую конструкцию односкатной крыши следует выбрать в зависимости от кровельного материала:

Фланцевый тип кровли: минимум 20°, максимум 30°;
Металлочерепица: оптимальным считается показатель в 30°;
Мягкий настил: от 5° и выше;
Профнастил: выставлять угол от 30°;
Шифер: в диапазоне 20-30°.

Из этого следует, что кровельный материал нужно выбирать еще на этапе выбора конструкции крыши, чтобы выбранный материал соответствовал конечному варианту и не создавал лишних проблем при проживании в доме.

Преимущества монтажа односкатных крыш

Многоскатные варианты кровли довольно сложны по своей конструкции, а односкатная крыша вполне подходит для сооружения своими руками, поскольку, по сути, собой представляет прямоугольник без изгибов, располагающийся в одной плоскости. Между прочим, на односкатную кровлю вы затратите намного меньше стройматериалов, чем какую-то иную конструкцию, при этом она будет намного устойчивей к сезонным погодным явлениям (дождь, ветер, снег).

Основные достоинства:

относительно приемлемая итоговая стоимость;
малый вес;
удобное обустройство дымоходов и водосточной системы;
возможность использования разных строительных материалов (стропила, кровельное покрытие);
несложный и доступный монтаж.

Невзирая на простоту, эта кровля в дизайнерских решениях может быть весьма творчески обыграна. Градус ее наклона зависит непосредственно от климатических условий региона. Когда вам привычны снежные зимы, то угол уклона обязан быть больше, когда же ваше жилище находится в ветреном месте, то наклон необходимо сделать меньшим. По этим же причинам уклон односкатной кровли обязан направляться в противоположную сторону от фасада, для того чтобы осадки «уходили» за здание.

Односкатная кровля может быть невентилируемого и вентилируемого типа. Последний вариант используется для жилых домов, наклон может варьироваться в районе 10-24 градусов. В этих случаях обеспечивается воздухообмен благодаря слою изоляции и специальных отверстий, которые находятся по боковым сторонам крыши.

Невентилируемый вариант обычно делается на пристройках к дому, сараях, гаражах, угол уклона у них небольшой – 4-7 градуса.

Конструкция

Односкатная крыша имеет две точки опоры, разница высот задает уклон скатов. Итак, конструкция состоит из таких элементов:

Стропильной системы – совокупность опорных элементов, которые используются для фиксации скатов кровли.
Фронтонов – участки, которые ограниченные скатами и карнизом.
Свеса – выступающая часть стропильной ноги, которая защищает от промокания конструкции в дождливую погоду.
Кровельного материала с финишным покрытием, который защищает от атмосферных осадков.
Утеплителя – используется для термоизоляции крыши.

Мауэрлат – крепкий брус, который является основанием крыши. С помощью него нагрузка распределяется равномерно.

Стропильные ноги – прочные и ровные бруски, из которых формируются скаты.

Обрешетка – сплошное или решетчастое основание, на которое настилается кровельный материал.

Чтобы правильно выполнить установку, следует знать обо всех особенностях конструкции.

Выбор материала для кровли дома

Схематический расчет чертежа будущего жилища должен начинаться с определения подходящего кровельного материала и требуемого угла наклона. Как правило, для монтажа таких конструкций применяется металлопрофиль, профнастил, черепица, рубероид, ондулин, металлочерепица или шифер.

Мягкое рубероидное или черепичное покрытие лучше всего подойдет для совсем незначительных уклонов — 4-9 градусов. Профнастил и шифер отлично подойдут для «средних» уклонов – 15-25 градусов. Для металлочерепицы необходимо наклон не меньше 30 градусов.

Выбор материала для кровли обусловлен его свойствами взаимодействия с атмосферными осадками и возможностью удалять своевременно их с поверхности кровли. К примеру, с черепицы, профнастила, шифера снег сходит намного легче.

Выводы

Односкатная кровля – самый простой и эконономичный вариант крыши.
Угол уклона ската зависит от используемого кровельного материала и климатических условий.
Односкатные крыши бывают вентилируемыми и невентилируемыми.
До начала работ надо подготовить необходимые материалы и инструменты.
Создание кровли начинают с укладки брусьев.
Следует позаботиться и об утеплении односкатной кровли.
При создании обрешетки нужно учитывать тип кровельного материала.
Монтаж листов материала для кровли производится в определенном порядке.
Чтобы избежать быстрого износа односкатной кровли, нужно принять меры по ее защите от неблагоприятных факторов внешней среды.
