Как сделать мансардную крышу: все этапы от планирования до утепления

????‍♂️Использование пространства под крышей позволяет увеличить площадь дома, не отнимая её от прилегающего земельного участка. К тому же это обходится дешевле

Нюансы внутренней отделки

Перед тем как делать мансарду своими руками, желательно продумать и её интерьер. Отделочные материалы для мансардных помещений лучше выбирать легкие, не создающие излишней нагрузки на перекрытия. Это деревянный настил, ламинат или линолеум для пола, гипсокартон или деревянная вагонка для стен.

Если чердачные помещения имеют собственные стены и потолок, то отделочные работы ведутся обычным способом. Если же их пространство образовано скатами кровли, следует учесть один нюанс: облицовочные материалы нельзя крепить вплотную к пароизоляции. Необходимо оставлять между нею и облицовкой вентиляционный зазор, для чего поверх изоляционной пленки устраивают каркас из деревянных реек или металлических профилей.

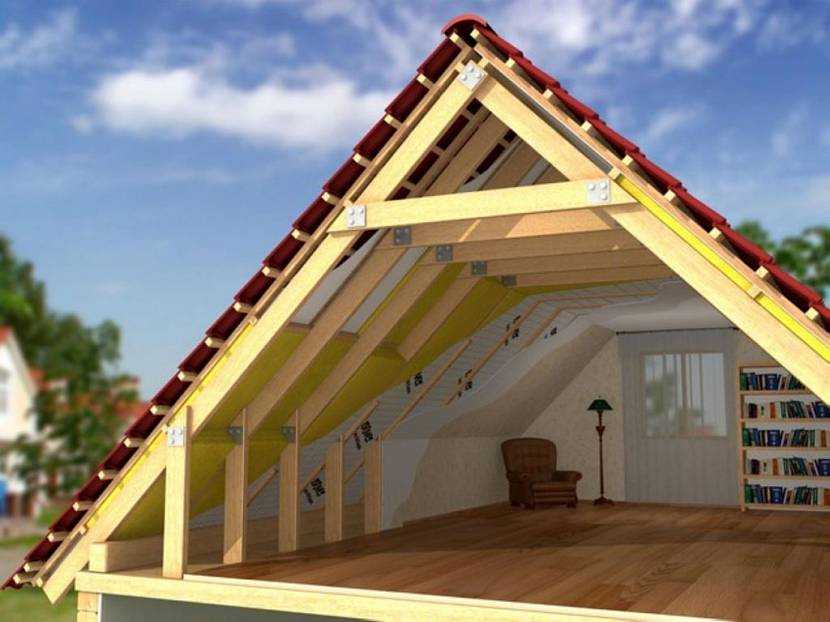

Все слои мансардной крыши от кровли до отделкиИсточник krysha-expert.ru

Отопление этого этажа проще всего осуществить с помощью электрических конвекторов или инфракрасного пленочного теплого пола. А всю электропроводку обязательно прокладывают в гофрированных шлангах, чтобы снизить риск возгорания деревянной надстройки от случайного замыкания.

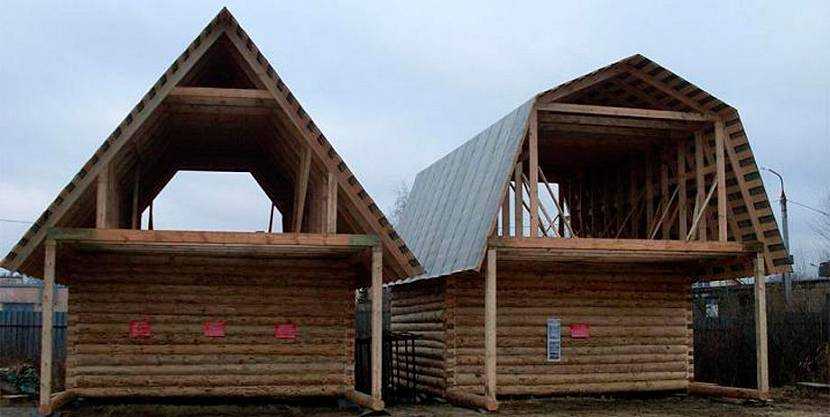

Отличие мансарды от второго этажа – сравнительные характеристики

Если попытаться сравнить что лучше, мансарда или второй этаж, то получится примерно следующая картина.

Параметр Мансарда Второй этаж
Стоимость Ниже. Величина экономии зависит от вида мансарды Выше
Длительность работ Ниже по сравнению со строительством этажа Высокая
Высота вертикальных стен До 1,5 м.п. Свыше 1,5 м.п.
Нагрузка на фундамент и несущие стены Ниже Выше
Объем воздуха Ниже за счет скошенных стен Выше
Площадь Полезная площадь меньше за счет «глухих» зон в месте примыкания кровли к стене Выше
Планировка помещения Планировка мансардного этажа осуществляется с учетом наличия глухих зон Свободная
Площадь участка Не изменяется Не изменяется
Освещенность Лучше, за счет наклонных окон света проникает больше Зависит от количества и места расположения окон. Кроме того, глубокий откос окна задерживает 2/3 солнечного света
Площадь остекления На 25% меньше, нежели при использовании вертикальных окон Минимум 1:8 к площади поверхностей стен (зависит от месторасположения)
Окна Наклонные мансардные Вертикальные
Температурный режим При правильном выполнении всех этапов работ практически одинаковый При правильном выполнении всех этапов работ практически одинаковый
Потери тепла Выше Ниже
Потребность в теплоизоляционном материале Ниже Выше. Перекрытие над этажом нужно утеплять
Эстетичность строения Дом с мансардным этажом смотрится более элегантно и необычно Типовая конструкция

Однако стоит отметить, что есть случаи, когда нельзя строить мансардный этаж. Например:

несущие стены и фундамент могут не выдержать дополнительной нагрузки;

стены построены из пористых материалов, которые могут разрушиться.

малые габариты дома. При обязательной высоте в 2,3 м. (по санитарным нормам, СНиП ограничивается 1,5 м) трудно обустроить полноценное жилое помещение при незначительной площади поверхности. Если ширина дома менее 5 м.п. возводить мансарду нет смысла. Полученная площадь будет незначительна, а затраты на нее велики.

Технология утепления мансардной крыши

Утепление мансардной крыши частного дома позволяет не только утеплить мансарду, но и создать надлежащую теплоизоляцию всей кровельной системы, чтобы она прослужила долгие годы.

В составе схемы утепления мансардной крыши лежит комплекс мероприятий, в состав которых входит создание тепло-, гидро- и пароизоляции. Поверх данного кровельного пирога укладывается кровельный материал, который защищает всю конструкцию от негативных факторов окружающей среды. Для защиты утеплителя от негативного воздействия конденсата, который снижает его теплоизоляционные свойства, необходимо оградить его от кровельного материала. Для этого может использоваться один из предложенных листовых материалов:

  • гидроизоляционная пленка, которая крепится с внешней стороны к стропилам. Она не должна касаться материала утеплителя, поэтому отсекается от него обрешеткой или контррейками;
  • диффузионная мембрана ̶ крепится на утеплитель и защищает его от любого воздействия влаги.

Полезный совет! Гидроизоляционный материал следует укладывать с легкими провесом, исключая возможность натянуть его.

Утепление и изоляцию мансардной крыши следует проводить, придерживаясь общепринятой технологии укладки кровельного пирога

Гидроизоляционный слой необходимо разложить поперек стропил. Начать следует снизу. Первый ряд опускается в водосточный желоб. Каждый следующий необходимо раскатать внахлест в 10-12 см. Таким образом следует дойти до конька. Там материал по верхнему краю с двух сторон обрезается и закрепляется. Вдоль по коньку следует раскатать полосу, которая спускается с двух сторон кровли до самого желоба, что обеспечивает равномерное отведение воды.

Слой пароизоляции в виде мембраны является надежной защитой утеплителя от проникновения в его толщу пара из помещения. Материал также укладывается внахлест и крепится к лагам при помощи скоб степлера. Все стыки и места примыкания следует тщательно проклеить с использованием специального двухстороннего паронепроницаемого скотча.

Полезный совет! На пароизоляционной пленке нанесена жирная линия, от которой необходимо начинать следующий слой. Следуя по ней, холсты скрепляются при помощи скотча.

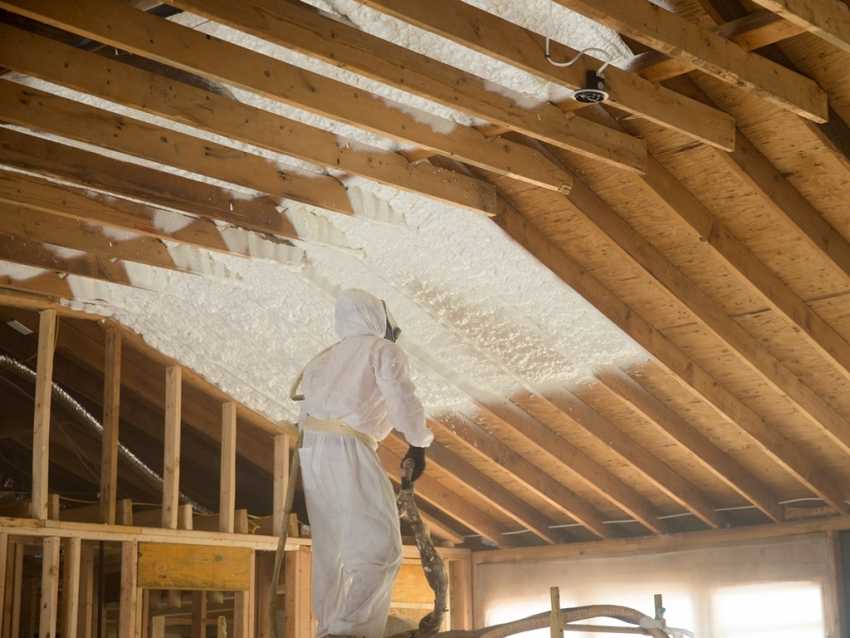

Утепление мансардной крыши изнутри с помощью вспененного пенополистирола, который наносится на поверхность в жидком виде, заполняя все щели

Пошаговая инструкция сооружения мансарды своими руками

Из-за технологических особенностей конструкции мансарды её строительство своими руками сопровождается определёнными сложностями. Выполняя составление чертежа такой надстройки необходимо при расчётах учитывать все возможные нагрузки, угол наклона ската кровли и допустимую массу помещения. При этом все этапы работ по возведению мансардного этажа будут происходить в соответствии с планом.

Строительство мансарды своими руками начинают с крепежа мауэрлата по внешнему периметру несущих стен дома. В большинстве случаев для этого используется деревянный брус 10 на 10 см, который прикручивается с помощью скруток, из проволоки заблаговременно закреплённой в кладке стен.
На следующем этапе возводится каркас мансарды. Стойки могут сооружаться с использованием деревянного бруса, сечением таким же, как и у продольных балок. Вертикальные балки закрепляются по углам помещения, после чего между ними устанавливаются брусья на расстоянии не более 200 см друг относительно друга. Все деревянные элементы закрепляются уголками из металла и саморезами.
В верхней части, стойки стягиваются деревянной перемычкой, и вся конструкция закрепляется

Очень важно следить при помощи строительного шнура, чтобы не нарушалась общая геометрия мансардной конструкции.
На возведённый каркас закрепляются нижние стропильные балки. Брус обрезается в соответствии с расчётной длиной и в его основании обустраивается паз для качественного крепежа к мауэрлату

Верхняя часть стропил обрезается под расчётным углом, а нижняя крепится непосредственно по месту.
Следующим шагом является монтаж верхних стропильных балок. Сложность этапа заключается в центровке и соблюдение всех углов конструкции.
Далее, поверх системы стропил укладывается пароизоляционный слой, на который набивается обрешётка под кровлю. Материал, используемый в качестве обрешётки, напрямую зависит от применяемой кровли – это могут быть как деревянные доски, так и фанера.

Следующий шаг – укладка изоляционного пирога. По внутренней стороне стропильной системы укладывается пароизоляция, которая закрепляется строительными скобами. Затем укладывается утеплитель, для фиксации которого обустраивается обрешётка с полуметровым шагом.
Поверх обрешётки укладывается гидроизоляция, которая защищает деревянные части от влаги. Ну и в завершение на слой гидроизоляции монтируется кровля.

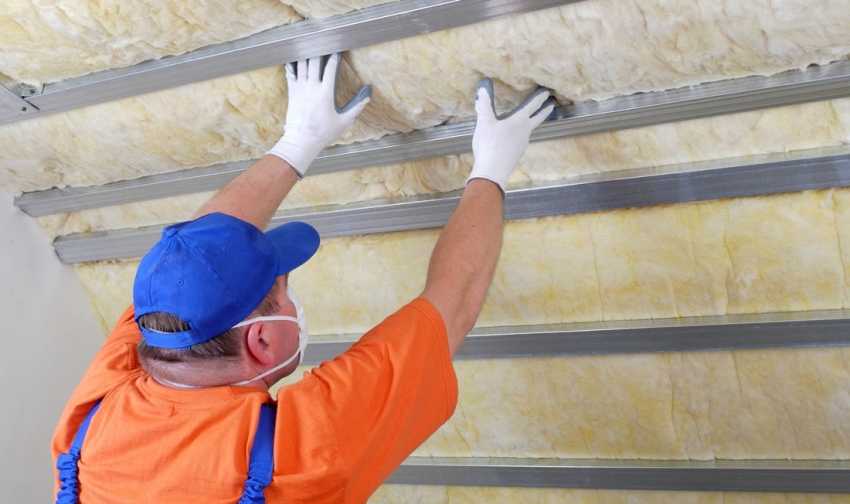

Утепление мансарды

Поскольку мансардное помещение планируется как жилое, его следует хорошо утеплить. Из теплоизоляционных материалов с деревом лучше всего «дружит» минеральная вата, потому что пропускает влагу и позволяет ему «дышать». Толщина слоя – не менее 150 мм, а в северных регионах – до 300 мм. Утепление производится в таком порядке:

  1. Нарежьте плиты минваты и вставьте их враспор между стропилами.
  2. Для изоляции фронтонов прибейте дополнительные стойки и таким же образом заложите между ними утеплитель.
  3. Если ширины стропильных ног недостаточно для создания теплоизоляции нужной толщины, после укладки первого слоя приколотите к ним горизонтальные бруски контробрешетки. Между ними вставляйте плиты второго слоя.
  4. Укройте утеплитель изнутри пароизоляционной пленкой, укладывая ее с нахлестом 15 см и проклеиванием стыков алюминиевым скотчем.
  5. Прибейте сверху планки обрешетки для облицовки гипсокартоном или другим отделочным материалом.

Наглядно процесс теплоизоляции мансарды показан в очередном видео:

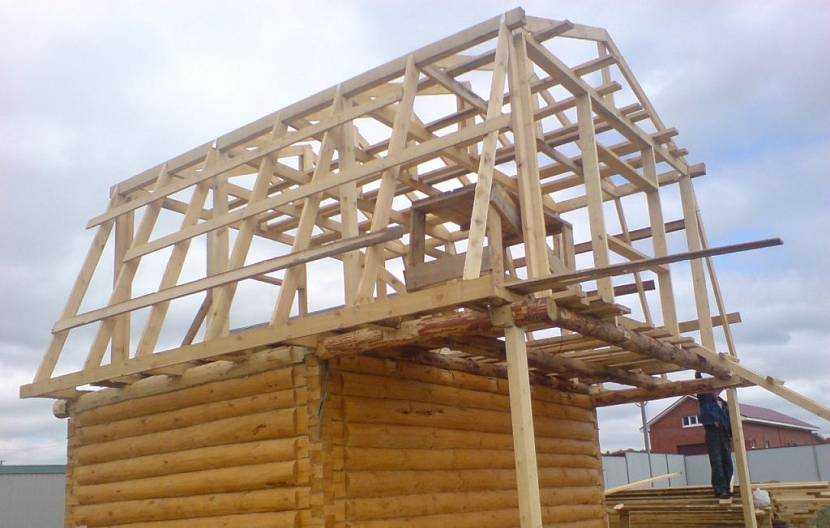

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

  1. Заготовьте балки нижнего пояса фермы с учетом кровельных свесов 25—27 см с каждой стороны. Если длины бруса не хватает, его нужно нарастить с помощью накладки того же сечения, прибитой гвоздями.
  2. Уложите балку на землю и прикрепите к ней уголками вертикальные стойки, образующие стены мансардного помещения. Установите потолочную балку и подпорку для конька (бабку), после чего приставьте к ней и углам каркаса две доски висячих стропил для разметки, как это сделано на фото.
  3. Отрежьте элементы по месту и закрепите их. Из оставшихся частей досок таким же образом сделайте наслонные (нижние) стропильные ноги и прибейте их к каркасу. Ферма готова.
  4. Изготовьте остальные фермы по той же методике.

Как быстро и аккуратно собрать стропила для мансарды, рассказывается в видеоролике:

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

  • скобами ко второму сверху венцу бревен или брусьев;
  • на стальных уголках и оцинкованных саморезах, как изображено на фото.

Следующий шаг – укладка поверх стропильной системы диффузионной мембраны – пленки, защищающей от ветра и осадков, но пропускающей наружу водяные пары из утеплителя. Раскатайте в нижней части крыши первое полотно и закрепите его к доскам степлером, следующее кладите с напуском 10—15 см. Когда перекроете всю кровлю, прибейте доски обрешетки. Подробнее монтаж показан на видео:

Сверху на обрешетку настилается кровельное покрытие – шифер, металлочерепица и так далее. Технология укладки и крепежа зависит от выбранного материала.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев


Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

  • Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
  • Сразу настилается черновой потолок, или временный настил для безопасной работы.
  • Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
  • Поверх прогонов укладываются затяжки.
  • Монтируются нижние стропила.
  • Временные раскосы меняются на постоянные ветровые связи в продольном положении.
  • Устанавливаются верхние стропила.
  • Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
  • Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
  • На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
  • Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.


Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Достоинства мансарды каркасного типа

На сегодняшний день все большее количество застройщиков отдает предпочтение такому виду деятельности, как строительство каркасной мансарды своими руками. Преимуществ у такой конструкции масса: во-первых, монтаж уже готового корпуса осуществляется прямо на крышу жилого дома, после чего требуется лишь закрепить его обшивкой из желаемого материала. Во-вторых, собрать подобную систему не составит большого труда во многом из-за ее малого веса и быстрого срока монтажа. Кроме того, каркасное строительство мансарды не требует значительного расхода финансовых средств. Сборка такой конструкции допустима в абсолютно любых погодных условиях, будь то сильный мороз или жаркая погода.

Благодаря этой технологии возведения подобный тип строительства приобретает все большую и большую популярность, а список вышеперечисленных преимуществ лишь повышает интерес к системе такого образца и заставляет всерьез задуматься о данном способе устройства в собственном доме.

Как построить дом с мансардой – кровельная система

Удобство мансардного помещения определяет возможность передвигаться в полный рост под системой стропил. Учтите, что на утепление понадобится выделить от 10 до 15 см от каждой поверхности, в том числе и потолка. Так что первое впечатление о высоте мансарды может оказаться ошибочным. Однако безопасность всей конструкции следует ставить на первую позицию. Для монтажа укрепляющих дополнительных балок будет правильно урезать некоторую часть мансарды, нежели рисковать разрушением всего каркаса кровли.

Перед тем, как построить дом с мансардой, подготовьте нужные инструменты и материалы. С инструментами все просто: молоток, ножовка по дереву или электролобзик, всевозможные измерительные инструменты. Материалы – гвозди или шурупы различной длины, противогрибковое средство, для обрешетки в разбежку доска 40*150 мм, для создания сплошной обрешетки – листы ОСБ.

Тип кровельного покрытия определяет конструкцию обрешетки. Если вы планируете применять мягкий материал для кровли, то оптимальным вариантом будет сплошная обрешетка, а если жесткий – силами собственных рук производится установка обрешетки в разбежку. В процессе выполнения монтажа каркаса из дерева (стропил и обрешетки) следует сразу делать места для расположения мансардных окон. Также необходимо заранее подумать и о надежном креплении рам окон.

Правила перепланировки

Строительство нового жилища с нуля предполагает наличие готового проекта обустройства всего дома, в том числе и мансарды. Необходимость оборудования или перестройки мансарды в уже давно построенном доме требует соблюдения некоторых правил.

  • Перепланировка требует серьёзного подхода, так как существуют определённые строительные нормативы и правила. Схема, составленная перед началом работ, на которой будет отмечены несущие конструкции и перекрытия, значительно облегчит задачу. Второе, что нужно указать на схеме – это наличие окон, или места их возможного устройства. И третья важная задача, без которой не обойтись – утепление и наличие необходимых коммуникаций;
  • Тип крыши. Не каждая разновидность и конструкция крыши позволяет использовать обустроенное чердачное помещение в качестве жилого этажа.

    Схема устройства крыши мансардного этажа

    Для обустройства не годятся чердаки под крышами, угол наклона которых меньше 35о. Ломаные двускатные с фронтонами, вальмовые или полувальмовые для этой цели подходят как нельзя лучше, если горизонтальные балки размещены не слишком низко;

  • Скошенные стены. Из-за скоса крыши стены мансардного этажа получаются разновеликими. На скошенной стороне нет возможности поместить любую стандартную мебель, зато эту особенность можно превратить в достоинство, если воспользоваться нехитрыми советами:
    • Мебель для углов можно сделать под заказ в таком варианте, чтобы задние её стенки повторяли изгибы угла;
    • Закрыть углы вертикальной стенкой парапетом, за которым можно спрятать места для хранения, радиаторы и прочие коммуникации. Рациональное использование углов особенно актуально для небольшой дачи, размером 6х6, 6х9 или 8х6, где желательно максимально увеличить полезную площадь комнат.

      Планировка мансарды и первого этажа в коттедже 8х6

      Высота парапета напрямую зависит от типа крыши и её уклона;

    • Зрительно увеличить площадь и максимально использовать площадь помогут полки, установленные по углам;
    • Под низкой частью стены можно расставить мебель для сна и отдыха или невысокие шкафчики.
  • Поперечные балки – помеха или особый стиль. Если позволяет высота, потолочные балки можно закрыть и сделать потолок ровным и привычным. Но необязательно с этим спешить: удачно вписанные в дизайн именно балки могут создать особый колорит мансардного помещения. Создать контраст или особый стиль;
  • Особенность расположения окон:
    • Окна для крыши имеют особенную мансардную конструкцию со специальной системой поворота для открывания, но если уж перепланировка грандиозная, можно немного срезать часть кровли, что позволит установить обычные окна и приделать небольшой балкончик;

      Варианты интерьера и расположения окон на мансардном этаже

    • Более дорогостоящий, но и более эффектный вариант совмещения окна для крыши с балконной дверью;
    • Фронтон чердака, если таковой имеется также можно отодвинуть внутрь помещения, создав этим крытую террасу или балкон. Использование современных материалов даёт возможность превратить фронтон и часть крыши в роскошное панорамное окно;
    • Маленькие окна мансарды зрительно увеличивают за счёт длинных лёгких занавесок, а недостаток освещения компенсируют светлой окраской стен и мебели.

Отделка

Оригинальные и практичные решения по облицовке деревянного или кирпичного мансардного помещения дают волю фантазии. Дизайн мансарды во многом определяется общим оформительским решением, но иногда используются самые смелые идеи. Облицовка мансардного этажа в первую очередь связана с особенностями готовой конструкции. В связи с этим внутренняя отделка мансарды имеет ряд особенностей.

Обратить внимание необходимо на несколько моментов

  1. На внутренний вид мансарды влияет наличие мансардных окон. Они располагаются на скосах крыши. Обычное окно располагают на ровной стене, комната приобретает больше света.
  2. Можно придумать необычное оформление мансардных стен, например, в красочных оттенках, контрастирующих с окрасом потолка или пола.
  3. Скосы мансардной крыши можно оформить дизайнерским способом, подчеркнув всю необычность конструкции чердачной комнаты.
  4. Особая атмосфера мансардного помещения задается нестандартной мебелью (например, неправильной формы). Низенький неравноугольный шкаф прекрасно поместится в узкой и низкой части мансарды.
  5. Большую по площади мансарду можно разбить на функциональные зоны.

Подробнее смотрите далее.

Формы

Помещению под кровлей отводится особая роль, чтобы его можно было с комфортом использовать.

С этой целью к чердачному помещению под мансарду предъявляется ряд требований:

форма мансарды должна быть максимально удобной;
нужно уделить внимание утеплению;
освещение помещения также имеет важное значение.

Грамотная планировка поможет воплотить множество полезных идей. Классикой жанра стала геометрическая форма мансарды. Такая кровля может быть треугольной или ломаной, с наличием симметричных или асимметричных сторон относительно стен постройки. Сам этаж может быть расположен как на одну из сторон, так и по всей ширине, даже несколько выходя за границы внешних стен. Некоторые такие проекты подразумевают установку дополнительных опорных конструкций, например, в виде колонн или стенок.

В целом, кровельные конструкции могут быть спроектированы следующим образом:

  • в виде отдельного многоуровневого этажа;
  • цельного этажа с двухуровневым развитием;
  • двухуровневого этажа с основанием антресольного этажа.

Несущие стены кровельных конструкций обычно состоят из двух частей:

  • вертикальной стены (стеновой материал для конструкции может быть использован такой же, как при возведении нижних этажей);
  • наклонной стены (ее каркасом служит стропильная система, а кровля служит наружной обшивкой).

Соотношение в проекте всех этих элементов между собой зависит от конструкции в целом. Форма мансардной крыши придает всему дому особый вид. Чердачные помещения жилого типа могут различаться по форме кровли.

В основном, принято выделять следующие типы:

  • односкатная кровля (без боковин, с единым подкровельным помещением);
  • двускатная кровля (усложненная конструкция, позволяющая спроектировать удобный мансардный этаж с учетом мансардных окон);
  • ломаная двускатная крыша с характерным силуэтом (скаты могут быть изогнуты внутрь или выгнуты наружу).

Грамотный проект позволяет «высвободить» нужную полезную площадь. Ее можно увеличить, установив вертикальную, аттиковую стенку. Стоит учесть, что полезная площадь четырехскатной крыши меньше, чем двускатной. Это связано с большим количеством скосов, которые не дают свободно спроектировать подкровельное пространство. Оптимально использовать типовой проект мансарды.

Поскольку высота мансардного этажа имеет важное значение, она влияет на полезную площадь. Кроме того, по высоте отличают тип помещения под кровлей

Для общей картины не помешает изучить проект типовой мансардной конструкции в разрезе.

Рассмотрим, что он собой представляет.

  1. Если высота вертикальной стенки подкровельного помещения больше 1,5 м, то это уже полноценный этаж. В центре конструкции можно свободно передвигаться, не наклоняясь. При высоте стенки мансарды больше 2 м можно говорить о функциональном помещении, которое по комфортабельности будет напоминать типовую комнату.
  2. Если мансарда имеет одно- или двускатную кровлю с высотой аттиковых стен около 0,8 м (максимально до 1,5 м), то такая конструкция отличается повышенной функциональностью.
  3. Наличие стен высотой менее 0,8 м (или если вертикальные стены отсутствуют) может говорить о недостаточно функциональном помещении.

Превратить мансарду в функциональное помещение, более удобное и рациональное, можно несколькими способами. Общий тон задает и интерьер подкровельной комнаты. Иногда для ее обустройства могут потребоваться неординарные решения, но лучше в работе следовать известным и проверенным правилам. Так, качественные характеристики мансарды во многом зависят от назначения помещения. Например, маленькую, узкую мансарду удобно превратить в дополнительную спальню. Высокая мансарда позволяет обустроить под кровлей целый гостевой этаж

Также важно, какая мебель будет стоять в помещении и, соответственно, можно встроить шкаф-купе или поставить стеллаж

Важно при этом соблюсти два общих требования:

  • для большой комнаты высота стен до пола от потолка – не меньше 2,2 м;
  • высота стен мансарды от уровня кровати – около 1,4 м.

Выбор конструкции кровли

Для устройства мансардного этажа вместо обычного чердака подойдут следующие типы крыш (изображены ниже на схеме):

  • обычная двускатная с уклоном 45° и больше (крутая);
  • ломаная кровля;
  • четырехскатная полувальмовая.

Двускатная мансардная крыша наиболее проста в исполнении и экономична в плане расхода материалов. Но за это придется расплачиваться меньшей полезной площадью и наклонными стенами пристроенного этажа, не позволяющими разместить высокую мебель. Это не станет проблемой, если в мансарде планируется обустроить спальню — кровати спокойно встанут около продольных стен. Другой способ решить вопрос – приподнять стропильную систему на необходимую высоту, как показано ниже на чертеже.

Кровля с ломаными формами — наиболее популярный вариант, поскольку позволяет сделать наверху полноценные жилые комнаты. Если не предусматривать на ее склонах выступающие окна, то по технологии монтажа такая крыша ненамного сложнее двускатной, хотя расход стройматериалов увеличится. Чтобы упростить вам выбор, предлагаем рассмотреть и сравнить 3 самых распространенных варианта мансардной надстройки для частного дома стандартных размеров 6 х 6 м:

  1. Крутая кровля с двумя скатами, наклоненными под углом 45°.
  2. Ломаная конструкция, где нижние стропила наклонены под углом 60°, а верхние – 30°.
  3. То же, что вариант 1, только фермы подняты на высоту 60 см, а стропильные ноги стоят под углом 37,5°.

Все три сооружения мы для удобства изобразили на одном чертеже, который можно взять за основу для будущего строительства.

Чтобы выбрать лучший из трех вариантов, предлагаем изучить сравнительную таблицу, где представлены параметры мансардных помещений из расчета на 1 погонный метр длины здания.

Зная длину кровельных скатов, указанный в табличке, можно приблизительно прикинуть расход стройматериалов для каркаса, покрытия и утепления. Следующая таблица дает возможность оценить общую площадь комнат второго этажа при реализации всех 3 решений в частных домах с различными размерами.

Строительство мансарды своими руками – первые шаги

Красивые дома с мансардой заставляют многих домовладельцев совершать необдуманные поступки. Прежде, чем планировать устройство мансарды в старом доме, первым делом убедитесь, что фундамент постройки может выдержать дополнительную нагрузку. При возникновении любых сомнений по этому поводу наиболее правильным шагом будет перенос нагрузки от мансарды на отдельное укрепления вроде колонн и подпорок, либо дополнительное укрепление фундамента.

Следующий момент, на который следует обратить особое внимание – это определиться с формой конструкции строения. Именно от формы конструкции зависит, как в конечном результате будет выглядеть внешний вид дома

У вас может сложиться ложное впечатление, что если на старом доме стропила из дерева смогли выдержать нагрузку от кровельного покрытия, то установленные в другой конфигурации, они отлично справятся с поставленной задачей.

На самом деле это не так – большинство специалистов в сфере мансардного строительства единогласно утверждают, что от угла наклона и прочих изменений в конструкции стропил стены испытывают колоссальную нагрузку и подвергаются значительным деформациям. Поэтому перед тем, как сделать мансарду самостоятельно, крайне рекомендуем обратиться к специалисту, чтобы он провел предварительные расчеты и, исходя из них, начертил проект стропильной системы, которая подходит в вашем случае.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
