Разновидности и методы монтажа фасадных кассет

Кассетный фасад — характеристики материала

Востребованность фасадных кассет объясняется высокими параметрами материала:

• отличное качество
• оптимальный размерный ряд
• разнообразие крепежных деталей
• постоянство параметров каждой кассеты
• возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

После реставрации объектов с использованием этого покрытия возрастает их реализационная стоимость. Внешний вид обновленного здания заметно выигрывает.

Размеры фасадной кассеты, имеющей точные технические расчеты, позволяют качественно и эффективно проводить монтажные работы, избегать подгонки при облицовке старых стен, имеющих неровности и дефекты.

Фасадные стальные кассеты, обладают разноцветным покрытием, изготовленным из современных полимерных смесей, что позволяет воплощать смелые дизайнерские проекты.

К преимуществам фасадной облицовки можно отнести и высокую
антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Изготовление фасадных кассет происходит в производственных
условиях с применением высоких технологий (по принципу закрытого цикла) и импортного
современного оборудования. Если в двух словах, то производство представляет
собой штамповку стального листа, имеющего толщину 0,5-1,5 мм. В результате
получаются профилированные коробочные формы. Контроль качества происходит после
каждой операции.

Положительные и отрицательные аспекты, которые нужно знать

Как и любой отделочный материал фасадные кассеты из металла имеют и преимущества, и недостатки. Ознакомившись с ними можно либо остановиться на такой отделке, либо рассмотреть другие более подходящие материалы.

Начнем с достоинств. Чем же так приглянулись металлические фасады?

1. Надежно защищают стены строения от атмосферной влаги и резких перепадов температур.
2. Способ монтажа позволяет дополнительно утеплить здание.
3. Элементы не деформируются под воздействием как высоких, так и низких температур. Это относится как скрытому, так и открытому крепежу.
4. Отличная звукоизоляция.
5. Высокий уровень пожарной безопасности. Материал не воспламеняется и останавливает горение.
6. Очень быстро монтируются.
7. Перед монтажом можно не выравнивать внешние стены.
8. Если один из элементов был поврежден, то его легко заменить без полного демонтажа конструкции.
9. Монтажные работы разрешается проводить в любое время года и при любых погодных условиях.
10. Большой выбор цветовых решений.
11. Длительный срок эксплуатации. Некоторые производители указывают срок службы около 50 лет.

Как видно, преимуществ очень много. Но есть и негативные аспекты. С ними тоже нужно познакомиться, чтобы знать, с какими трудностями можно столкнуться в будущем.

• Некоторые сложности при монтаже. Для такого фасада нужно идеально ровно установить каркас. Если этого не сделать, то может возникнуть сильный перекос. А это скажется на устойчивости конструкции.
• Высокая цена. Учитывается и цена на все комплектующие и плата за работу наемной бригады.
• Сложность уход за поверхностью фасада. Мыть можно только водой. Агрессивные моющие средства, пятновыводители, растворители и абразивы полностью испортят полимерное покрытие.
• Округлые формы дома будет очень сложно оформить фасадными кассетами.

Виды

Вернемся к видам панелей. Их классификация зависит от материала, из которого они сделаны.

1. Фасадные кассеты из оцинкованной стали. Они отличаются твердостью, прочностью и привлекательной ценой. Еще один плюс – отсутствие ограничения цветового решения.
2. Композитные материалы уступают в прочности оцинкованным панелям, но выигрывают своим легким весом. В зависимости от вида сплава, можно судить о износостойкости. Так же от сплава зависят характеристики жесткости и прочности. Поэтому советуем Вас с умом подходить к выбору этого вида.
3. Кассеты из алюминия соединяют в себе прочность и легкость. Алюминиевые панели намного больше размером. Это в несколько раз ускоряет монтаж фасада. Но стоимость выше в сравнении с предыдущими материалами.

Способы монтажа

Металлические кассеты устанавливаются как вентилируемый фасад. Перед тем как монтировать панели, устанавливают каркас, на который потом будет крепиться облицовка. Таким образом, между обшивкой и стеной строения остается зазор, который служит дополнительной вентиляцией. В этот зазор можно уложить утеплитель, если это необходимо. Но тогда теплоизолирующий слой следует защитить пароизоляционной пленкой.

Монтаж фасадных кассет осуществляется 2 способами:

1. Видимым (открытым). В этом случае все крепежи видны. После окончания монтажа их можно обработать специальным составом, который будет защищать от коррозии крепеж. Обычно подбирают тон в цвет всего фасада. Но можно обойтись и без этого.
2. Скрытый (невидимый). Для этого варианта предусмотрены специальные кассеты, которые крепятся к обрешетке только одной стороной, а другая закрепляется на соседней. Этот способ позволяет скрыть все крепежи, потому их не нужно дополнительно обрабатывать. Таким образом, создается монолитная композиция. Профессионалы считают, что такой способ монтажа металлокассет надежнее.

Преимущества и недостатки

К главным характеристикам вентиляционной облицовки для домов и зданий, можно отнести различные достоинства, которые свойственны именно этому типу. Но, несмотря на это, есть некоторые нюансы, которые связаны с особенностью монтажа и материала, применяемого именно для организации данной разновидности облицовки.

Помимо этих качеств, к достоинствам нпф относят следующие характеристики:

• слой внешнего типа нвф может иметь разнообразную основу – кирпич, камень, брусовой материал, доска облицовочного типа, рейки профиля, листовой алюминий, керамогранит, а также другие облицовочные материалы. Благодаря этому вентиляция может быть сделана с различной фактурой, цветовыми решениями, с разным стилем, а отделка будет достаточно привлекательной;
• наличие «точки росы», которая выводится за пределы несущей стеновой перегородки, в результате этого происходит предотвращение возникновения грибковых поражений в помещении, а также на внешних сторонах стен;
• высокая экономичность — при использовании данной системы происходит сокращение затрат на оплату отопительной энергии жилого помещения;
• эти фасадные системы обладают длительной эксплуатацией, при этом сохраняются все первоначальные качества;
• монтаж вентилируемых фасадов проводится быстро, независимо от того в какой период он осуществляется;
• системы вентиляционного типа обладают высокой устойчивостью к внешним влияниям окружающей среды.

Однако, несмотря на наличие целого ряда положительных качеств, при установке вентилируемой облицовки могут возникнуть определенные трудности, на которые стоит обращать внимание:

• если во время монтажа не соблюдать все технические стандарты, то в результате может возникнуть снижение уровня пожароустойчивости всего строения;
• на установку вентилируемых облицовочных изделий нет единого ГОСТ и СНИП;
• работы по установке вентилируемых систем не требуют допуска СРО. По этой причине, выбирая организацию по монтажу этих изделий, следует быть особенно внимательным.

Кроме этого стоит учитывать, что облицовка устанавливается уже на готовое здание, поэтому она может создать на него дополнительное давление, от которого может возникнуть обрушение стен. Поэтому перед тем как начать монтаж навесных вентилируемых фасадов стоит осмотреть сооружение, возможно дополнительно нужно провести реставрационные работы, а также создать крепление всей конструкции, чтобы вентиляционный вариант прослужил долгие годы.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасада
Необходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

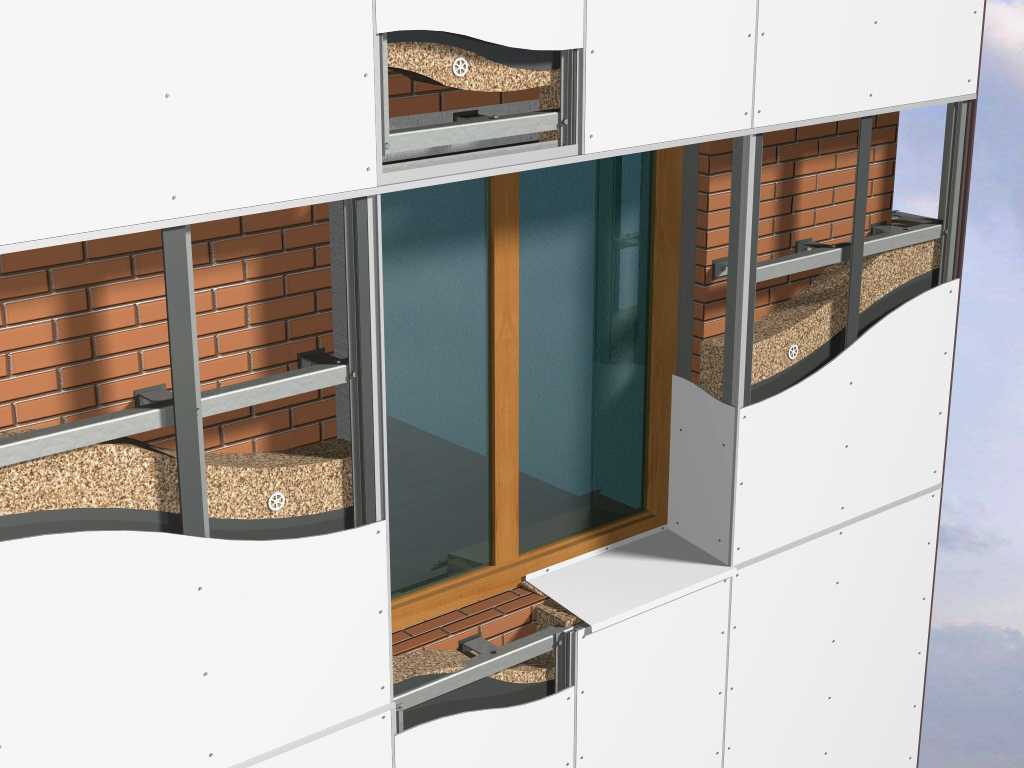

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейнов
Установка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасада
Элементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

Керамогранит
Металлические кассеты
Сайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Этапы монтажа панелей

Начальной стадией сборки будет создание основы для будущего фасада — каркаса, который фиксируется на стену при помощи кронштейнов и анкеров. Перед работой проверяют стены на прочность: требуется выяснить, выдержат ли они планируемый уровень нагрузки. Делается это с помощью несложного эксперимента: в основание устанавливают два дюбеля, на них монтируют часть обрешетки с соответствующей нагрузкой.

Далее сборка фасада идет поэтапно.

Разметка стен

Главная цель этой стадии — определить и обозначить места, где будут установлены кронштейны для крепления обрешетки. Для этого требуется минимальный набор инструмента — уровень, лазерный или даже водяной, хотя работать им будет сложнее. Начинать работы следует от земли, с нижней части стены здания, чтобы соблюсти точность в установлении вертикали каркаса. Шаг, с которыми будут фиксироваться рейки обрешетки, зависит от габаритов металлокассет, причем, если их длина будет превышать 0,7 м, потребуется монтаж дополнительного крепежа. Для изготовления отверстий под установку анкеров применяется перфоратор или ударная дрель.

При разметке точек установки кронштейнов особое внимание следует уделить тому, чтобы они не приходились на соединительные швы, так как это, во-первых, нанесет ущерб прочности кладки, а во-вторых, снизит прочность фиксации крепежа. Длина анкера зависит от вида материала стен

Если это кирпич, то она составит 10 см, для бетона достаточно 8 см. При установке кронштейнов используют прокладки из паронита, они помещаются между крепежом и стеной.

Монтаж обрешетки и укладка утеплителя

После того как установка кронштейнов завершена, на них фиксируют рейки обрешетки при помощи винтов. Далее можно приступать к укладке утеплителя. Нормами пожарной безопасности установлено, что для этого следует применять негорючие материалы, например разные виды минеральной ваты, а также экструдированный пенополистирол. Их рыхлая поверхность требует применения специального крепежа — дюбелей с большой площадью шляпки. Для монтажа 1 кв. м утеплителя нужно 5 штук таких крепежных изделий.

Чтобы защитить утеплитель от проникновения в его толщу влаги, а также продувания, его покрывают специальным материалом — ветровой мембраной, которая крепится к рейкам саморезами. При покупке следует учитывать, что полотна монтируются с некоторым перехлестом. Кроме ветровой мембраны может потребоваться укладка гидроизоляционного полотна.

Из специального профиля собирается вертикальная обрешетка, ее высота должна быть такой, чтобы обеспечить циркуляцию воздуха вдоль фасада. Монтаж обрешетки начинается также с нижней части стены, для чего устанавливается стартовый профиль и цокольный отлив.

Установка облицовки

Исходной точкой установки металлокассет является нижний левый угол стены здания. Перед монтажом их следует подготовить, сняв с торцов защитную пленку. Фасадные панели крепятся следующим образом: нижняя часть фиксируется на стартовой планке, установленной вдоль цоколя, верхняя — при помощи саморезов. Монтаж последующих рядов осуществляется аналогичным образом. Для закрепления металлокассеты требуется два металлических винта. Они устанавливаются, как правило, на противоположных концах верхней кромки, при необходимости применяется дополнительная фиксация в промежуточных точках.

При монтаже металлокассет вам также понадобятся дополнительные атрибуты установки, которые помогают защищать здание от влаги и придают внешнему виду законченность. Поэтому вам придется докупить: откосы, наличники, костыли, внешние и внутренние углы, нащельники и прочее.

При выборе толщины фасадных кассет следует полагаться как на отзывы производителя, так и на внешние условия: влажность, скорость ветров, температуру; также не упускайте из виду возможные механические воздействия. При суровых погодных условиях советуем использовать панели повышенной толщины и подготовить надежную обрешетку. Тщательно следите за тем, чтобы она была ровной, иначе это снизит срок эксплуатации фасадных металлокассет. Обшивка здания этим материалом надолго защитит его от какого-либо влияния, придаст дополнительное утепление и обеспечит прекрасным внешним видом.

Фасадные кассеты

Фасадные кассеты это один из видов вентилируемого фасада, который наша компания предлагает в Севастополе.

Что из себя представляет фасадная кассета:

Фасадная кассета это оцинкованный лист металла, который загибается со всех четырех сторон с пробивкой, штамповкой крепежных и иных отверстий.

Форма фасадной кассеты может быть различной – квадратной или прямоугольной формы и всегда изготовление производится по размерам, предусмотренных проектом, а также с предпочтениями и желаниями заказчика.

Что касается углов и колонн, то возможно выполнение угловых и радиальных фасадных кассет.

Изготовление:

Для изготовления фасадных кассет используется высокоточное оборудование, поэтому производителем гарантируется точность геометрических размеров фасадных кассет.

При производстве используется оцинкованная сталь, с толщиной 0,7-1,5 мм., аллюминий – 2-3 мм. и нерж-я сталь с толщиной 0,7-1,2 мм.

При этом исполнение не всех моделей фасадных кассет производится в трех металлах.

Фасадные кассеты для их противодействию внешней среде покрываются полиэстером, с толщиной 25-30 мкм, либо таким составом как PolyUral, с толщиной 70-100 мкм, а также PVDF 27 мкм и полиуретановое, Pural 50 мкм.

Фото фасадных кассет:

Монтаж фасадных кассет в Севастополе:

Как и при монтаже других видов вентилируемых фасадов, в данном случае на стену здания на дюбель гриб крепится теплоизоляционны й материал с установкой крепежных уголков. Натягивается паро/гидроизоляц ионный материал. Далее на уголки крепятся направляющие. В целом получается единый металлический каркас. Все проверяется измерительными приборами, чтобы все направляющие были по горизонтальному и вертикальному уровню.

Между утеплителем и фасадными кассетами образуется вентилируемый зазор, по которому свободно перемещается воздух, тем самым предотвращая весь конструктив стены от конденсата и влаги.

Направляющие для монтажа фасадных кассет бывают алюминиевые, из нержавеющей стали или оцинкованной стали.

Фасадные кассеты выпускают с видимыми и невидимыми крепежными элементами.

Область применения фасадных кассет разнообразна. В качестве фасадов кассеты можно применять для облицовки жилых домов, административных и торговых зданий, общественных зданий, хозяйственных корпусов и зданий прочего назначения. Помимо стен, фасадные кассеты используют для облицовки колон круглого и квадратного сечения.

Фасадные кассеты изготавливаются с 3 D эффектом, изогнутые по диагонали. Также есть коллекционные фасады, которые отличаются от обычных своей эксклюзивностью.

Наша компания предлагает в Севастополе республике Крым фасадные кассеты завода кровли и фасада Алга.

Ассортиментный ряд фасадных кассет насчитывает около 13 видов, следовательно, Вы сможете подобрать нужные для Вас фасадные кассеты.

Как заказать расчет изготовления и монтажа фасадных кассет в Севастополе:

Фасадные кассеты Производство и монтаж фасадных кассет в Севастополе и Республике Крым

Устройство

Фасадные системы призваны защищать конструкцию здания от негативных факторов внешней среды, тем самым продлевая срок их службы. Современные фасады имеют многообразный и привлекательный внешний вид. При относительно доступной стоимости они способны точно имитировать дорогостоящую наружную отделку из камня, древесины.

В зависимости от способа фасадные системы бывают 2 видов:

Мокрые. Мокрый фасад выполняется с использованием строительных смесей. Наиболее распространенным вариантом считается оформление наружных стен декоративной штукатуркой.

В зависимости от того, оставляется ли между стеной и фасадным материалом воздушная прослойка, фасады бывают 2 типов:

вентилируемые;

Вентилируемые фасады организуются путем установки каркаса, который крепится к стене здания. Каркас обшивается отделочными материалами. Между каркасом и стеной остается пространство для свободной циркуляции воздуха.

Нередко можно услышать такую классификацию фасадных систем, как деление их на мокрые и вентилируемые. Однако такой подход неправильный, поскольку в основу классификации положены разные критерии. Среди мокрых фасадов встречаются вентилируемые. Аналогично, как и навесные системы могут быть сплошными (например, фасады из стекла).

Способы отделки и этапы работ

Каждый вентилируемый фасад, сооружение которого происходит при использовании кассет любой разновидности, является целостной системой.

В ее составе присутствуют следующие детали:

• металлические профили;
• уголки, они выступают как крепитель;
• ветрозащитная панель;
• крепежные детали;
• откосы с наличниками и нащельниками.

Вне зависимости от сложности конструктива здания, которое планируется облицевать фасадными кассетами, наличие вышеперечисленных составляющих позволит сделать работы в минимальные сроки.

Установку изделий возможно выполнить двумя методами:

• скрытый крепеж;
• видимый крепеж.

Видимый монтаж специалисты считают наиболее простым по технике выполнения работ. Конфигурация каждого отдельного элемента включает в себя своеобразные отогнутые края со специальным отверстием. В него вкручиваются саморезы, фиксируя изделие на профиле. Такая техника позволяет в случае необходимости заменить пришедшую в негодность деталь, не демонтируя всю конструкцию. Именно отгибающиеся части кассеты отвечают за фиксацию всей детали. Для работ использовать какое-либо оборудование нет необходимости.

Скрытый крепеж по своей технологии немного сложнее, чем описанный выше вариант. Но за счет применения данного способа,, на фасаде здания образуется ровная поверхность из кассет, где визуально не просматриваются соединительные швы между элементами и детали, используемые для монтажа и фиксации. Исходя из варианта крепления фасадная панель может несколько отличаться по своей конфигурации, а именно деталь будет содержать только одну отогнутую сторону. На этой части кассеты присутствует кромка. Ее задачей является фиксация верхнего и нижнего элемента друг с другом.

Работы по облицовке стен здания фасадными кассетами включают следующие шаги:

В первую очередь на основание дома устанавливается обрешетка из профиля. Она имеет ячеистый тип. Если выполнить грамотные расчеты высоты профилей, можно обеспечить хорошее вентиляционное пространство между стеной и облицовочным материалом.

• В случае необходимости между обрешеткой располагается теплоизоляционный материал. Большая часть строителей рекомендуют применять для этих целей минеральную вату, поскольку она обладает плотной текстурой сверху и пористым внутренним слоем. Помимо этого, в ходе выполнения работ по внешней отделке фасада дома необходимо позаботиться о качественной ветровой защите. Для этого прокладывается еще один дополнительный слой теплоизоляционного материала. Выполняет эту функцию ткань мембранного типа. Именно она сможет сохранять долгое время тепло и защищать нижний слой материала от попадания влаги. Все материалы прикрепляются к обрешетке дюбелями.
• После вышеперечисленных действий следует приступить к укладке гидроизоляции для здания.
• Последним этапом станет монтаж специального каркаса, на который будет выполняться крепление фасадных кассет.

Как не допустить ошибок при выборе и использовании материала

Для того чтобы избежать ошибок при выборе и использовании фасадных панелей необходимо учесть климатические условия региона и внимательно ознакомиться с рекомендациями завода-изготовителя.

В тех регионах, где наблюдаются значительные перепады температур лучше использовать стальные или толстые алюминиевые фасадные панели.

Прежде чем выбрать материал, следует произвести точный расчет несущей способности фундамента и убедиться в том, что он способен выдержать существенную дополнительную нагрузку. Кроме того, при укладке облицовки следует точно соблюдать технологию монтажа.

Для качественного монтажа облицовочных панелей, необходимо знать наиболее распространенные ошибки. Категорически запрещается порезка фасадных кассет болгаркой или плазменным резаком. Прежде чем приобрести материал, нужно уточнить срок хранения кассет и дату ее выпуска. Панели, имеющие полимерное защитно-декоративное покрытие, могут храниться в заводской упаковке не больше 45 дней со времени отгрузки.

Покупая облицовочный материал для общественных и административных зданий необходимо помнить, что монтаж на кассетную облицовку каких бы то ни было вывесок, указателей, рекламных конструкций и т.п. категорически запрещается. В частных домах не допускается крепление к фасадным панелям навесных козырьков, спутниковых антенн и т. п.

К кассетной облицовке допускается крепление только элементов водосточной системы. Однако даже эти элементы должны крепиться не к облицовке, а к несущему основанию, не связанному с облицовочными панелями.

Купленные металлические кассеты необходимо хранить в защищенном от света месте. Не следует снимать защитную пленку вплоть до начала монтажных работ. Воздействие ультрафиолета может вызвать необратимые изменения в структуре клеящего вещества, что в свою очередь, значительно усложнит снятие защитной пленки с панелей.

Благодаря высоким эксплуатационным характеристикам, простоте монтажа и привлекательному внешнему виду, фасадные кассеты получили самое широкое распространение. Как правило, материал используется для устройства вентилируемых фасадов, надежно защищающих несущие конструкции от вредных атмосферных факторов и механических воздействий.
