Устройство слуховых окон на кровле, окно на крыше

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Конструктивные особенности классического слухового окна

Стандартное слуховое окно – это конструкция прямоугольной формы, являющаяся дополнительной кровельной надстройкой. Её предназначение состоит в том, чтобы, не пропуская атмосферные осадки в подкровельное пространство, обеспечивать туда доступ свежего воздуха и дневного света.

Обычное слуховое окно устанавливается в промежутке между стропилами, для того чтобы не нарушать несущую конструкцию крыши. При необходимости обеспечить больший доступ воздуха допускается установка нескольких слуховых окон в пространствах между стропилами в один ряд или друг над другом.

Классическое слуховое окно выглядит, как стеклянная оконная рама с вентиляционными отверстиями вокруг неё, прикрытыми вентиляционной решёткой в виде жалюзи. Если окно имеет небольшие размеры, то оно, как правило, закрыто только вентрешёткой.

Зачастую подобный тип оконных проёмов совмещает в себе функцию дверей для свободного выхода на поверхность крыши, если здание не оборудовано пожарной лестницей.

Температурные значения, отличающиеся в большую сторону, будут чреваты образованием конденсата на внутренней конструкции. А это, в свою очередь, может потребовать использования специальных материалов, способных противостоять повышенной влажности.

С подобными неприятностями борются при помощи установки слуховых окон, которые бывают разных форм и конструктивных особенностей.

Самые популярные – это:

односкатные. Одни из самых давно используемых и конструктивно наиболее простых слуховых надстроек на кровле. Угол наклона крыши этого окна должен быть около 150. Увеличение этого размера допустимо только при значительном уклоне самой крыши.При несоблюдении этого правила возможно затекание воды в месте стыка основной крыши с крышей слухового окна, что потребует дополнительных мер по гидроизоляции этого участка;

двухскатные. Также как и односкатные, устанавливались на крышах ещё со времён средневековья. Подтверждением тому служат многие исторические памятники архитектуры, до наших дней сохранившие эти украшения на крыше.

Отличительной особенностью двухскатной слуховой конструкции является относительная сложность её установки. Для этого необходимо правильно рассчитать стыковку всех её составляющих, как между собой, так и с конструкцией основной крыши. Но сложность изготовления двускатного слухового окна (по сравнению с односкатным) полностью оправдана большей практичностью в плане распределения водных потоков.

Визуально два ската на крыше этого окна выглядят, как законченная архитектурная форма, и не требуют никаких дополнений.

Материалы для боковых и переднего фронтонов слуховых окон могут повторять те, которыми отделан фасад здания, но сразу приобретают вид декоративного элемента, если их наружная отделка выполнена в контрасте с отделкой фасада.

Крыши слуховых окон, в отличие от фронтонов, обычно покрываются тем же материалом, которым покрыта основная кровля.

Этапы создания слухового окна

Создание слухового окна должно осуществляться одновременно с возведением крыши здания. Для начала следует составить подробный проект конструкции и согласовать его со специалистами.

Каркас слухового окна практически полностью соответствует структуре крыши. Здесь тоже есть свои стропила, обрешетка и конек. Единственное отличие в том, что для поддержки покрытия и установки оконной рамы устанавливаются вертикальные балки – стропильные ноги. По высоте рама ограничивается двумя горизонтальными балками. После установки скатов и соединения их со стропилами основной части крыши получают готовый каркас слухового окна.

Соединения рекомендуется осуществлять не врубками в древесине, а надежными металлическими соединительными элементами – анкерами и болтами. Нарушение целостности материала приводит к ослаблению их несущей способности.

Все работы должны производиться с предельной точностью, так как усиленная ветровая нагрузка будет всегда направлена на попытки разрушения конструкции. Еще один деструктивный фактор – возникновение завихрений воздуха в углах. Их следует дополнительно укреплять и изолировать от попадания ветра и дождя.

По завершении установки каркаса его в обязательном порядке проверяют на соблюдение вертикального и горизонтального положения. Любой перекос может стать фатальным, так как приложенная к конструкции нагрузка очень большая.

Схема монтажа каркаса слухового окна.

Следующий шаг – монтаж конька и стропильных ног. Для того чтобы в точности соблюдать все размеры, их вырезают по предварительно изготовленному шаблону.

Кровельный материал устанавливается одновременно с основными работами по перекрытию всей крыши. Боковые стенки конструкции обшивают влагостойкими материалами

Особое внимание отводят местам стыка слухового окна с наклонной плоскостью кровли. Эти швы обрабатывают герметиком, изолируют, используя прижимные планки, полимерные мембраны

Если вы хотите сделать боковые стенки деревянными, то кровельные доски крепят к обрешетке, которая закреплена на стропилах с шагом 500-550 мм. В зависимости от вашего пожелания обшивка может иметь вертикальное, горизонтальное или наклонное направление установки. Иногда эти способы комбинируют, чтобы разнообразить внешний облик дома.

Вследствие постоянного действия ветра покрывать боковые стенки конструкции штукатуркой не стоит, так как от небольших движений и вибрации она будет разрушаться. Лучше облицевать их изнутри деревянной вагонкой.

Как бы надежно ни была сделана гидроизоляция, все равно существует риск попадания воды на чердак через мелкие щели по периметру слухового окна. Чтобы уменьшить этот риск, вокруг места «врезки» конструкции в кровлю делают так называемый воротник из кровельной листовой стали. Он служит для отвода в сторону воды и по своему строению является аналогом металлического подоконника.

В последнюю очередь осуществляется монтаж оконной рамы. Она должна иметь специальные жалюзи, которые будут обеспечивать постоянный приток свежего воздуха, одновременно с этим противодействуя попаданию внутрь чердака дождя и снега. Так как жалюзи будут открыты постоянно, их можно оборудовать изнутри мелкой противомоскитной сеткой, чтобы избежать нашествия насекомых в теплый период.

Важно понимать, что слуховые окна предназначены прежде всего для проветривания пространства под крышей и компенсации внешнего атмосферного давления, а уже потом – для выполнения декоративных функций. Многие не понимают необходимости таких вспомогательных конструкций и пренебрегают ими

Многие не понимают необходимости таких вспомогательных конструкций и пренебрегают ими.

Прежде чем построить дом, следует составить детальную схему не только стен и внутренних помещений, но и крыши, произвести расчеты надежности конструкций. Только так вы получите гарантию длительного срока службы своего жилища и отсутствие проблем с его эксплуатацией.

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

                                                                     Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

                                  Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Слуховое окно на крыше фото

Что ни говорите, а крыша с окнами всегда привлекает внимание. Изначально слуховое или смотровое окно служило исключительно для вентиляции на чердаке и в качестве удобного лаза на кровлю

Но за пару сотен лет ее функциональная наполненность серьезно расширилась.

Типы смотровых окон

Существует 4 типа оконных проемов на крыше:

1. Оконный проем на фронтоне между скатами крыши;
2. Дормер;
3. Антидормер;
4. Окно на мансарде встроенное в плоскость кровли.

Рассмотрим их более подробно:

Фронтонные окна
в основном характерны для двускатных крыш и ломанных мансардных конструкций. Это самый простой тип смотровых окон. Фронтоны, по сути, являются продолжением торцевых частей наружных стен, и обустройство здесь ничем не отличается от врезки обычного окна;

Антидормер
в отличие от дормер, наоборот, утоплены в конструкцию крыши. Монтаж у них чуть проще, но большую проблему составляет обустройство усиленной гидроизоляции, ведь дождь практически беспрепятственно заливается в эту впадину. Антидормер имеет смысл обустраивать в нижних скатах ломаных мансардных крыш;

Обустройство плоских мансардных окон
считается последним писком моды. Принцип прост — в плоскость ската крыши врезается готовая оконная конструкция. Бум на такие окна обусловлен еще и тем, что их можно врезать в готовую кровлю без серьезной разборки кровельного пирога.

Разновидности конструкций

Теперь поговорим о видах сооружений. Если разбираться с архитектурными изысками и народными названиями, то видов конструкций существует несколько десятков. Пытаться рассказать обо всех нет смысла, ведь каждый мастер претендует на уникальность. Поэтому я взял самые распространенные направления.

Иллюстрации	Рекомендации
	Односкатные . Один из самых простых вариантов, где крыша сооружения фактически является продолжением крыши основного ската, разве что угол немного меняется.
	Двухскатная конструкция . Здесь мы видим стандартную двускатную крышу в миниатюре, причем устройство стропильной системы в большом и малом варианте абсолютно одинаковое.
	Треугольное окно . Это окно также представляет собой разновидность двускатной кровли. От предыдущего варианта конструкция отличается только отсутствием боковых стен, все остальное монтируется похожим образом.
	Вальмовая крыша . Обычно используется в старинных стилях. В монтаже сложнее классической двускатной, но смотрится элегантно.
	Арочный дормер . Сооружение сферических крыш арочного типа всегда было делом хлопотным, поэтому обустраивать их своими руками, без соответствующей сноровки я вам не рекомендую.
	Летучая мышь . Новое веянье в современной архитектуре. Мягкие и плавные формы отлично смотрятся на крышах с относительно небольшим углом наклона, но в монтаже эта разновидность конструкций также требует профессионализма.
	Зенитный фонарь . Смотрится зенитный фонарь очень эффектно, но в частных домах такие сооружения большая редкость.

Типы кровельных оконных проемов

На современных домах можно увидеть четыре типа слуховых проемов:

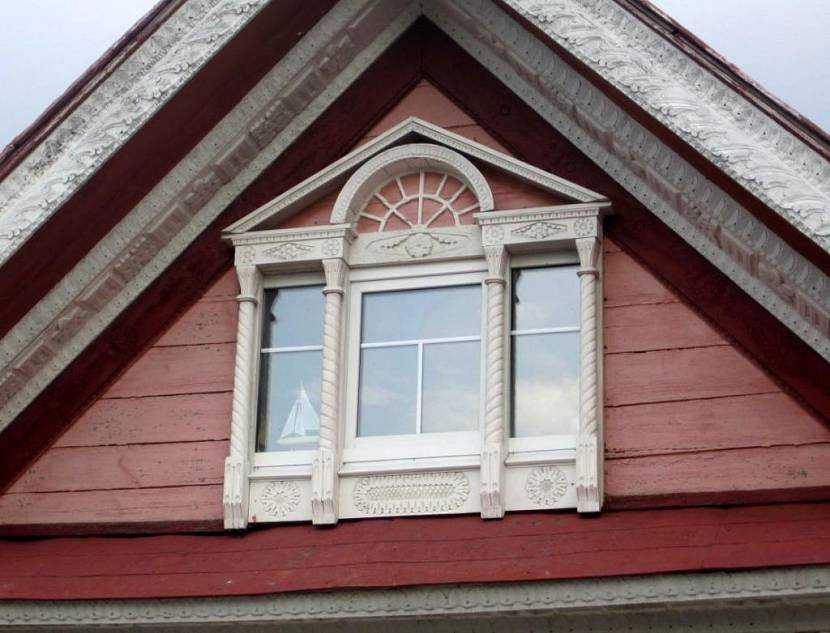

Окно на фронтоне (в щипцовой стене). Устройство проема с фронтальной (торцевой) стороны — наиболее распространенное решение для двускатных и мансардных крыш. Такая конструкция является самой выгодной экономически; ее монтаж — это, по сути, врезка обычного окна.

Чердачное окно в щипцовой стенеИсточник staled.ru

Дормер. Двухскатная крыша со слуховым окном, выступающим за скат кровли, тем, что в обиходе называется кукушкой. Окно-кукушка является популярным вариантом, с множеством модификаций. Как дополнительный архитектурный элемент дома, кукушка усложняет конструкцию кровли, что ведет к дополнительным финансовым тратам. Вместе с тем, дормер несет эстетическую нагрузку, увеличивает жилую площадь и расширяет круговой обзор. Стекло в дормере устанавливается вертикально, что несколько ограничивает поступление света.

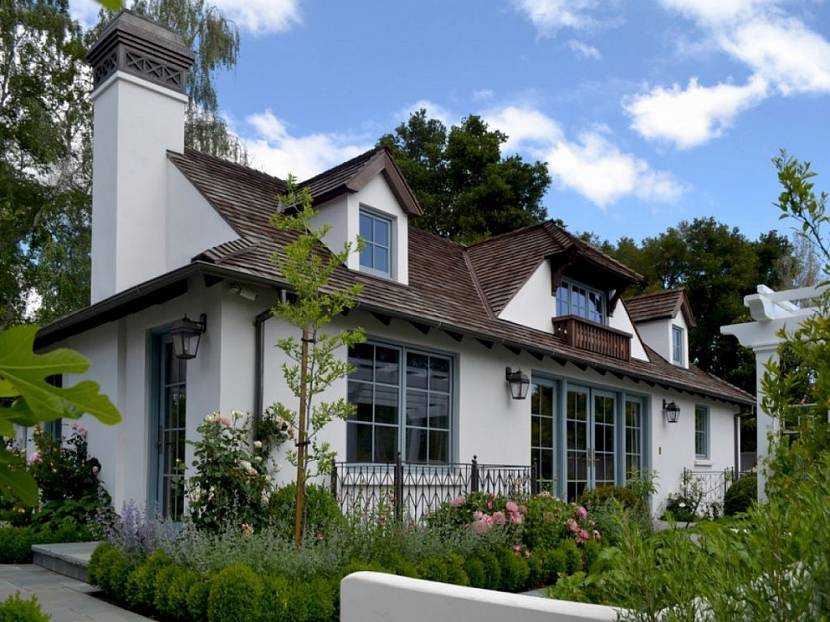

Двускатные дормерыИсточник strhouse.ru

Антидормер. В противоположность предыдущей конструкции, антидормер не выступает за скат, а встраивается, утапливается в его поверхность. Антидормер дешевле и проще в реализации, чем кукушка, хотя и нуждается в тщательной гидроизоляции. Несмотря на оригинальный внешний вид, такая разновидность не находит широкого применения, поскольку уменьшает полезный объем чердачного помещения. Антидормер, с его вертикальным расположением стекла, подходит для монтажа в ломаной мансардной кровле.

Односкатный дормер и антидрюмерИсточник makemone.ru

Мансардное окно. Слуховое окно в мансардной крыше встраивается в наклонную плоскость кровли, что обеспечивает максимальное естественное освещение. Установка наклонного окна характеризуется небольшим объемом работ и финансовых трат. Мансардные окна различных форм и размеров выглядят эффектно, но не лишены некоторых издержек — они обходятся дороже обычных пластиковых аналогов, склонны к протеканию и, если расположены высоко, неудобны в эксплуатации.

Двойное мансардное окноИсточник giropark.ru

Одним из способов наполнить чердачное помещение солнечным светом является монтаж зенитного фонаря. Такие светопрозрачные конструкции устанавливаются на плоских кровлях; они разнообразны по размеру и конфигурации и служат элегантным дополнением для дома в любом стиле. Зенитные фонари нуждаются в тщательном проектировании и подборе материалов.

Система вентилирования в тёплом чердаке

Сейчас естественная циркуляция в отопительных системах не применяется. Чтобы удобно и с комфортом жить в теплой мансарде, без вентиляции не обойтись. Когда чердак перестаивают в мансарду, кровлю делают проветриваемой.

Когда крыша имеет покрытие из листового металла или гибкой черепицы, на стропила нашивают контррейку. При металлической крыше нужна ветрозащитная плёнка. Покрытая шифером кровля не нуждается в контррейке. Чердак проветривается наряду с другими помещениями. Через клапаны ВТК, находящиеся в окнах, воздух поступает в помещение, а выходить должен в вентиляционные отверстия. Если в стенах их нет, то на крыше должны находиться грибки-аэраторы.

Монтаж основы под ендову

Обустройство обрешетки ендовы крыши.

Для грамотной укладки ендовы необходимо подготовить правильную основу под нее — гидроизоляционный материал на сплошную обрешетку.

Вдоль нижнего элемента фальш-ендовы для дополнительной герметизации укладывается еще один слой гидроизоляционного материала или уплотнитель. В роли дополнительного уплотнителя может выступить специальный ендовый ковер из гоф­ри­ро­ван­ной ру­лон­ной кровли или некор­ро­ди­ру­ю­щего металла. Изготавливается слой рулонного кровельного материала из полиэфирного волокна, пропитанного битумом высокого качества и покрытого с обеих сторон посыпками: сверху базальтовой, снизу песчаной.

Такой ковер эффективно защитит стыки от проникновения влаги, обладает высокой прочностью и превращает водоотводящий желоб в цельный элемент. Монтаж ковра проводится с помощью наклеивания или прибивается гвоздями через каждые 20 см.

Схема укладки ендового ковра: 1 — ось ендовы. 2 — самоклеющийся битумно-полимерный материал. 3 — ендовный ковер. 4 — подкладочный ковер.

Монтаж основы под ендову:

1. Под ендовый ковер для предотвращения образования конденсата укладывают водостойкую мембрану.
2. Гофрированная ру­лон­ная кровля укладывается в центре ендовы песчаной по­верх­но­стью вниз.
3. Ен­до­вый ковер прижимается к гребню и фиксируется гвоз­дями с ин­тер­ва­лом в 2,5 см, начиная с внеш­них концов.
4. Нижние кромки кровли под­ре­за­ют­ся. По обеим сто­ро­нам полосы кровли наносятся полосы пластичного цемента длиной в 10 см и в 1,5 мм тол­щи­ной. При стыковом со­еди­не­нии кровли верх­няя секция должна накладываться на нижнюю в 30 см и закре­пляться пла­стич­ным це­мен­том.
5. Затем полоса гофрированного ру­лон­ного ендового ковра укла­ды­ва­ет­ся поверх преды­ду­щей также ли­це­вой сто­ро­ной наверх и укрепляется це­мен­том и гвоз­дя­ми.
6. Перед укла­дкой кро­вель­ных панелей мелом проводятся две линии по длине ендовы с от­сту­пом по 10 см от каждой сто­ро­ны гребня.
7. Под антикоррозийный металл или ендовый ковер укладывается водостойкая мембрана. Монтаж такого слоя гидроизоляции обеспечит максимальную защиту от влаги и конденсата и продлит срок службы кровли.

Назначение

На многих жилых и производственных зданиях с крышей, имеющей общий уклон, установлены слуховые окна.

Пространство под крышей может использоваться для обустройства там помещения или для чисто технических целей – обслуживания стропильной системы и покрытия кровли.

В зависимости от назначения чердачного пространства меняются подходы к выбору определённого по форме и функциональным возможностям слухового окна.

К функциям, которые выполняет слуховое окно, относятся:

• освещение помещения;
• постоянный приток свежего воздуха;
• возможность выхода на поверхность крыши;
• декоративное оформление здания.

Главная часть слухового проёма – это непосредственно само окно, которое может быть:

• круглым или овальным;
• квадратным или прямоугольным;
• треугольным.

Форма окна не влияет на надёжность и особенности конструкции.

Оконные контуры имеют значение лишь для эстетического восприятия архитектурной целостности здания.

Монтаж разжелобков верха окна

На первый взгляд, кажется, что конструкционное решение и способ монтажа слухового треугольного окна аналогичен созданию многощипцовой крыши, но в действительности имеется существенная разница. Так скаты на многощипцовой кровле имеют стандартный уклон. Что касается слуховых треугольного типа окон, то скаты крыши над ними, имеющие уклон 64 градуса, соединяются со скатами кровли всего дома, у которых этот угол составляет 40 градусов. В этом случае разжелобки получаются нестандартными: нижняя и верхняя части изготавливаются по-разному.

В верхней части крыши для окна (со стороны чердака она смотрится как свод собора) применяют конструкцию с накосными стропилами – на них приходится упор нарожников (укороченных стропил), располагающихся под углом 64 градуса. Для проведения монтажа необходимо знать параметры разжелобковой стропильной балки и углы соприкосновения с коньковым брусом и боковой стеной.

Дальше работа относительно того, как самому сделать слуховое окно, производится в следующем порядке:

1. Используя длинный уровень или отвес, на пол переносят положение центра, где пересекается разжелобок с брусом конька окна на крыше.
2. При помощи линейки прочерчивают линию от получившейся точки в угол боковой стены. Дальше проводят линию конькового бруса. Оба эти отрезка представляют собой не что иное как проекцию разжелобка и балки стропил конькового бруса на горизонтально расположенную плоскость.
3. На полу при помощи угольника измеряют образовавшийся угол. Используя полученные данные, запиливают нижний конец балки стропил разжелобка, обеспечивая тем самым точность соединения с боковой стеной проема.
4. Между углом боковой стенки и коньковым брусом натягивают шнур и угольником измеряют угол среза верхнего торца балки стропил. Между этими точками замеряют расстояние и таким образом, определяют длину стропильной балки разжелобка.
5. Далее на верхний брус (он находится на боковой стене) переносят проекционную линию балки и измеряют размер ее нижнего опорного среза.
6. Затем выполняют разметку заготовки – ее разрезают по длине и делают запилы торцевых кромок, соблюдая углы в 18 и 72 градуса – и устанавливают на место.

Для каждого окна необходимо изготовить по 2 точно такие же зеркально симметричные балки. Нужное количество заготовок укороченных стропил можно сделать по универсальному шаблону, выполненному самостоятельно.

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

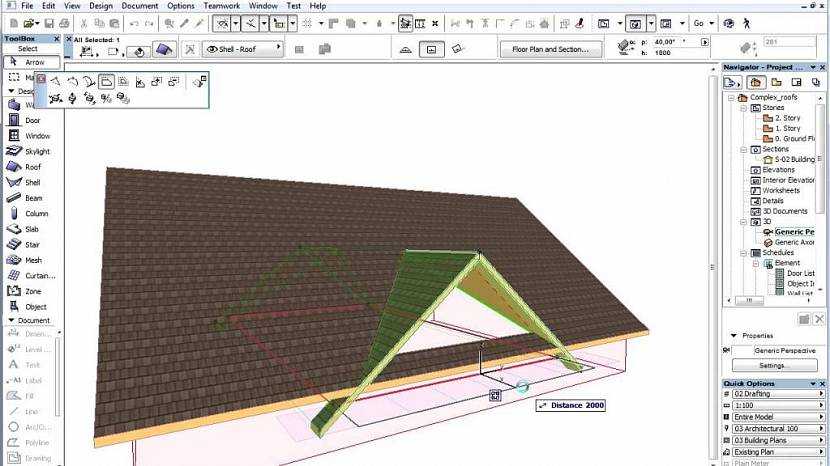

Создание проектаИсточник memphite.com

• Размер. Минимальные параметры проема — 1,2 на 0,8 м.
• Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
• Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
• Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
• Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

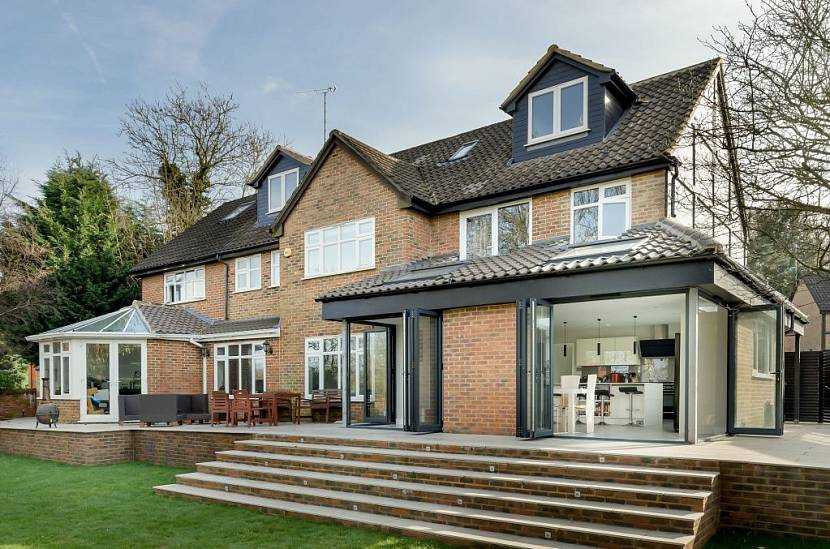

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

• Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
• Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
• Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

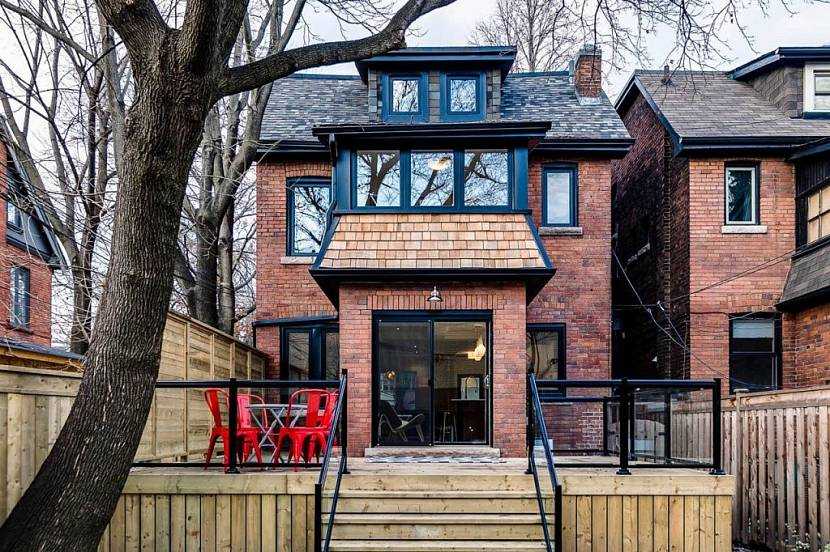

Дормеры — важная часть дизайнаИсточник houzz.com

Заключение

Слуховые окна оказывают значительное влияние на общее восприятие дома, поэтому их проектируют на стадии эскиза, одновременно с домом. Ошибка в расчетах или в работе превращает оригинальную архитектурную деталь в бросающийся в глаза дефект, влияющий к тому же на надежность конструкции. Предусмотрительный хозяин поручает возведение крыши специализированной строительной организации. Квалифицированные проектировщики и опытные кровельщики обеспечат качественный результат: надежную стропильную систему, безупречную тепло- и гидроизоляцию, эстетичную отделку.

Монтаж каркаса на крыше

Слуховые окна (если их планируется несколько), совсем не обязательно располагать ровно в ряд. Их можно располагать и в несколько рядов.

В таком случае нижний край окон располагается на высоте 90 см от пола чердачного помещения. Верхний край может располагаться на высоте 2 метра и выше. Чем выше находится просвет, тем больше света и воздуха поступает в мансарду.

По большому счету она является настоящей крышей. Только небольшого размера. Монтируя стропильную систему в тех местах, где предстоит смонтировать окна, оставляют проемы, которые огораживают стропильными ногами.

Такие стропила усиливают, так как им предстоит нести всю нагрузку от окна. Затем на усиленные стропильные ноги устанавливают поперечные балки. Нижнюю балку – на уровне внешней стены. Верхнюю балку – по размерам окна.

На нижнюю балку устанавливают вертикальные стойки, которые связывают по верху с поперечным бруском. Полученную раму скрепляют с верхней балкой, которая лежит на усиленных стропильных ногах, продольными брусьями.

Так получают каркас слухового окна без его стропильной системы. Стропильную систему делают точно так же, как основную стропильную систему здания. Но имеются некоторые тонкости.

Каркас следует проверить по горизонтали и вертикали. Если все в порядке, то устанавливают коньковый брус и маленькие стропила. Чтобы существенно упростить монтаж, следует изготовить шаблон стропил и дальше вырезать их по шаблону.

Скорость вырастет на порядок. Для обшивки боковых стенок каркаса используют влагостойкие материалы. Крыша окна устраивается одновременно с устройством крыши дома.

Очень важно, чтобы между основной поверхностью крыши и окном была выполнена качественная гидроизоляция стыков. Иначе протечек в этих местах не избежать

Для выполнения гидроизоляции используют специализированные материалы: мембраны, прижимные планки, специальные герметики на основе силикона.

Каркас слухового окна

Чтобы сделать слуховое окно своими руками необходимо иметь его чертежи и составить план. Такое окно должно быть функциональным и украшать дом. При этом необходимо соблюдать размеры слухового окна (окон), поскольку их общая ширина должна превысить ½ ширины самой мансарды (прочтите обязательно: «Устройство и размеры мансардных окон«).

Каркас окна выполняют одновременно с монтажом стропильной системы – оно имеет собственный конек и если у него двухскатная крыша, то и свою обрешетку и стропила. Можно сделать заключение, что это настоящая кровля, но только в миниатюре.

Когда монтируются слуховые окна нормы следующие: их нижний край необходимо располагать на высоте 90 сантиметров от пола чердачного помещения, а вот верхний край – на отметке 2 метра и более, насколько позволяет потолок. Чем выше располагается подобное окно, тем больше дневного света проникает в комнату. Самостоятельная установка слуховых окон требует, чтобы соблюдались размеры слухового окна – СНиП также определяет, что угол наклона крыши должен составлять не менее 35 градусов (подробнее: «Как сделать слуховое окно – практические навыки мастера чердака»).

При возведении для крыши стропильной системы в местах, где будут располагаться слуховые окна, заранее предусматривают проемы. Обрамляющие данные проемы стропила делают двойными или даже тройными, поскольку на них будет оказываться повышенная нагрузка. Согласно СНиП, когда имеется слуховое окно на фронтоне, то его должны поддерживать боковые стены.

Познавательный сюжет о истории слуховых окон:

На стропильные ноги устанавливают поперечные балки: внизу на уровне внешней стены дома, вверху – согласно проекту окна. На нижнюю балку крепят вертикальные стойки и по верху связываются поперечным бруском. Полученную раму при помощи продольных брусьев соединяют с верхней балкой, которая уложена на усиленные стропила. В результате получается каркас слухового окна, но без его стропильной системы, которая выполняется аналогично основной кровельной конструкции. Элементы каркаса окна крепятся при помощи металлических деталей (прочтите также статью: «Для чего нужны слуховые окна на чердаке»).

Далее приступают к монтажу конькового бруса и стропил крыши окошка, затем на его боковые стенки крепят влагостойкие материалы. На крышу окна кровельный материал укладывают одновременно с его монтажом на основную кровлю. Для исключения протечек в местах стыка используют элементы гидроизоляционных материалов — мембраны, прижимные планки, силиконовые герметики.
