Теплоизоляция для водяного теплого пола

Утеплители для теплого водяного пола их виды, плюсы и минусы. Теплоизоляция для теплого пола: обзор вариантов + правила их укладки

Содержание

Немного о прошлом теплого пола

Каждому человеку, независимо от расовой принадлежности, национальности и традиций народа, присуще одно общее стремление – улучшить те возможности для жизни, которыми его наделила окружающая природа и имеющиеся возможности. Так было во все времена и у всех культур. В регионах, где преобладают высокие температуры, возникли кровли из травы и листьев для прохлады, всевозможные системы вентиляции и повышения влажности воздуха. В странах с низкой среднегодовой температурой самыми насущными проблемами всегда считались обогрев жилья и сохранение комфортной обстановки за счет устранения сквозняков и оттока тепла. Именно здесь и возникла идея согревания пола при помощи различных систем.

Для наших широт обогрев теплым воздухом был всегда более приемлемым как в плане строительства, так и в отношении традиций. На российских просторах более привычно было встретить печной обогрев при помощи системы внутристенных труб и изразцовой поверхности. Однако времена меняются, а с ними меняются и приоритеты. И вот в середине девятнадцатого века немецкие и русские инженеры предлагают принципиально новую, достаточно доступную и простую в монтаже, отопительную систему из котла и труб, которая не занимала много места и позволяла обогревать помещения за счет циркуляции горячей воды. Этот принцип и сегодня весьма широко применяется в различных видах, в том числе и для теплого пола.


Строительные работы по утеплению пола

Способы утепления пола

Широко известно, что холод всегда был одним из наиболее неприятных спутников дискомфорта в жилище. Холодный воздух может проникать не только в балкон, оконные проемы и плохо утепленные двери, он может перекочевать в ваше жилище из подъезда, из подвала, если это первый этаж, или просто с грунта через плохо проработанный фундамент, если это частное домовладение. Если первые причины можно устранить путем замены окон, их реставрации и утепления, то последние проблемы можно устранить исключительно путем строительства такой системы, как теплый водяной пол.

Его технические характеристики вы сможете узнать, изучив те инструкции, которые прилагают производители к самым разным моделям и модификациям. Основные особенности конструкции и требуемых материалов, какой утеплитель для теплого водяного пола нужно использовать, насколько практична и приемлема эта система, а также другие интересные подробности вы сможете узнать, прочитав наше руководство.

Основными способами отопления пола в наши дни считают монтаж двойного пола со специальными утеплителями: пенопластом, пенополистиролом, минеральной ватой. Электрический вариант предусматривает применение привода и специальных матов. Водяная система – во всех отношениях наиболее приемлемый вариант – это конструкция из медных, полипропиленовых или металлопластиковых труб, диаметр которых от 16 до 20мм, по ним подается горячая вода.


Пенополистирол

Утеплитель для теплого водяного пола виды

С небольшими отклонениями, но чаще всего «пирог» теплого пола имеет следующие слои:

  1. Основание.
  2. Слой утеплителя.
  3. Армирующая сетка (не во всех видах).
  4. Трубы.
  5. Бетонное покрытие или другой вид стяжки.
  6. Напольный материал.

Чтобы теплый пол работал по максимуму, следует учитывать такие факторы, как то, что лежит в его основании, из какого материала трубы, и каким будет финишное покрытие. Но сохранение тепла – это так же важный фактор, а он во многом зависит от применяемого утеплителя, так как именно он предотвращает или снижает потери тепла через черновое основание.

Многих потребителей интересует, какой утеплитель для теплого водяного пола лучше.

Выделить можно следующие материалы:

  1. Минеральная вата уже давно применяется в качестве утеплителей. Ее преимущества:
    • легко укладывается;
    • обладает не только теплозащитными свойствами, но и звукопоглощающими;
    • долговечен.

    Не каждый вид минеральной ваты подходит, как утеплитель под теплый пол (водяной). Существуют сорта, которые при нагревании выделяют в воздух вредные вещества, например, фенол. Следует выяснить состав материала до его покупки.

  2. Пенополистирол (пенопласт) – это современный строительный материал, в основе которого сополимеры стирола, наполненные газом. Отличается:
    • высоким уровнем теплосбережения;
    • долгим сроком использования;
    • устойчивостью к агрессивным химическим веществам и бактериям.

    Единственный недостаток данного утеплителя является его толщина, так как даже минимальный слой пенополистирола занимает 5 см, что вместе со стяжкой, самой обогревательной системой и напольным покрытием значительно приподнимает пол.

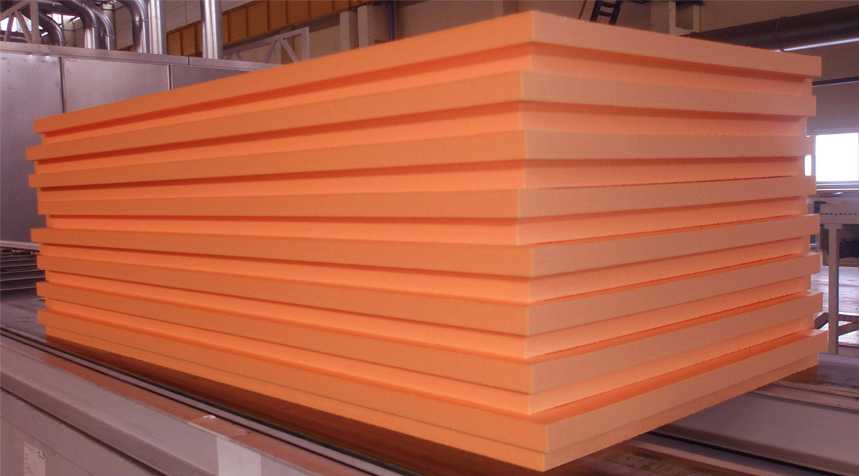

  3. Пеноплекс (другое название «пенополистирол экструдированный») – еще один уникальный материал, который завоевал многих поклонников за счет своих теплосберегающих качеств.

Чтобы выбрать оптимальный материал для теплого водяного пола, следует знать их отличительные черты.

Виды утеплителя тёплого пола

Рассмотрим основные виды утеплителя:



  • Пенополистирольная 2 см плита с бобышками без покрытия.
  • Пенополистирольная 2 см плита с бобышками с покрытием.
  • Пенополистирольная 2-10 см гладкая плита с четвертью.

Фольгированная подложка для тёплого пола с разметкой толщиной 3-5мм используется при монтаже, но она не является утеплителем.


Стоит использовать плиту с бобышками с покрытием, чем без покрытия. Более дешёвая плита с покрытием требует дополнительных якорных пластин для крепления труб между бобышками.

Гладкий пенополистирол интересен своей ценой и применяется не только для теплого пола, но и для утепления фундамента, подвалов, фасадов зданий. Как раз на такие гладкие плиты с четвертью можно стелить фольгированную подложку с разметкой и с помощью креплений монтировать трубу.

Особенности

Задачей теплых полов, вне зависимости от типа и конфигурации, является обеспечение равномерного распределения теплого воздуха в помещении. Поскольку всем известно, что холодный воздух скапливается внизу, а нагретый поднимается вверх, разница в температурах для человека весьма ощутима. Система теплых электрических либо водяных полов минимизирует данные колебания температуры в жилище, создавая приемлемый и комфортный теплообмен.

Главной особенностью устройства можно считать теплоизоляционную подложку, которая, наряду со всей системой подогрева, отвечает за сохранения тепла. Среди предложенного ассортимента подобной продукции на современном рынке представлен ряд материалов, которые применяются для обустройства системы.


Чтобы не ошибиться с выбором сырья, следует исходить из задач, которые будет решать продукция в комплексе всего устройства теплых полов.

Среди основных функций утеплителя стоит выделить такие моменты:

  • Наличие теплоизоляции сокращает естественные потери тепла, уходящего через наиболее холодные участки квартиры или дома наружу или же в грунт. При отсутствии каких-либо материалов для утепления уровень выхода теплых масс из помещения через поверхность пола составляет 20%.
  • Благодаря укладке утеплителя тепловая энергия пропорционально циркулирует по всей площади нагрева, исключая лишний нагрев перекрытий и других составляющих конструкции здания, которые расположены под полом.
  • За счет теплоизоляции можно экономить денежные средства, затраченные на обогрев жилья.
  • Помимо основных функций, материал обеспечивает дополнительную шумоизоляцию, что актуально в многоэтажных жилых домах.
  • Свойства теплоизоляционной продукции дают возможность создавать защитный барьер, предотвращающий попадание влаги из подвальных помещений или грунта сквозь напольное покрытие в жилище.

7a0b387edad3598378f5d42ca15594ac.jpg51f93b23cfbca20d598852fedad72881.jpga3712d2d034bff17a0de44b391120667.jpg

Кроме того, выделяется три вида теплых полов, различающихся по принципу работы. Существует:

  • электрическая;
  • водная;
  • инфракрасная система.

От типа устройства будет напрямую зависеть разновидность сырья для теплоизоляции, которую лучше всего будет использовать в том или ином случае.

51819299d3f1c75ce0abd1ae1df530d9.jpg8389245e476d653e697f173e1a07dd96.jpgb4a0a73946446b1222dbfa1936f9ca76.jpg

Немаловажной характеристикой материала будет выступать уровень устойчивости теплоизоляции к механическим нагрузкам, которые неизбежно воздействуют на напольное покрытие. .

Теплоизоляционным материалам присущи следующие особенности:

  • хорошие показатели устойчивости к сжатию;
  • упругость сырья;
  • минимальная деформация при нагрузке на основание;
  • стойкость к агрессивным веществам;
  • низкая теплопроводность;
  • небольшой показатель влагопоглощения;
  • высокая плотность материала.

Система водных полов на грунте

Теплоизоляция под теплый пол водяной, укладывающийся на грунт, также имеет свои особенности:

  • отсутствие максимального значения нагрузки, оказываемой на основание;
  • отсутствие лимита толщины пирога;
  • усиление теплоизоляционного слоя, обусловленное способностью грунта поглощать тепло;
  • максимальная толщина стяжки, позволяющая избежать деформаций и трещин при пучении грунта или неравномерной усадке;
  • высокие требования к плотности теплоизоляционных материалов.

Перед тем как уложит утеплитель, необходимо выполнить следующие действия:

  • уплотнить грунт;
  • засыпать слой щебня, керамзита, песка — не менее 10 см;
  • утрамбовать слои;
  • залить бетонную подушку — толщина до 10 см;
  • выполнить гидроизоляцию бетонной поверхности: полиэтилен или рубероид;
  • уложить утеплитель.

Лучшим теплоизоляционным материалом, укладываемым на грунт, является пенополистирол, плотность которого не менее 50 кг/м3. Толщина утеплителя зависит от температурных условий и варьируется от 10 до 15 см.

Сверху утеплителя укладывается фольгоизол, труба, арматура, стяжка.

Схема пирога, укладываемого на грунт:

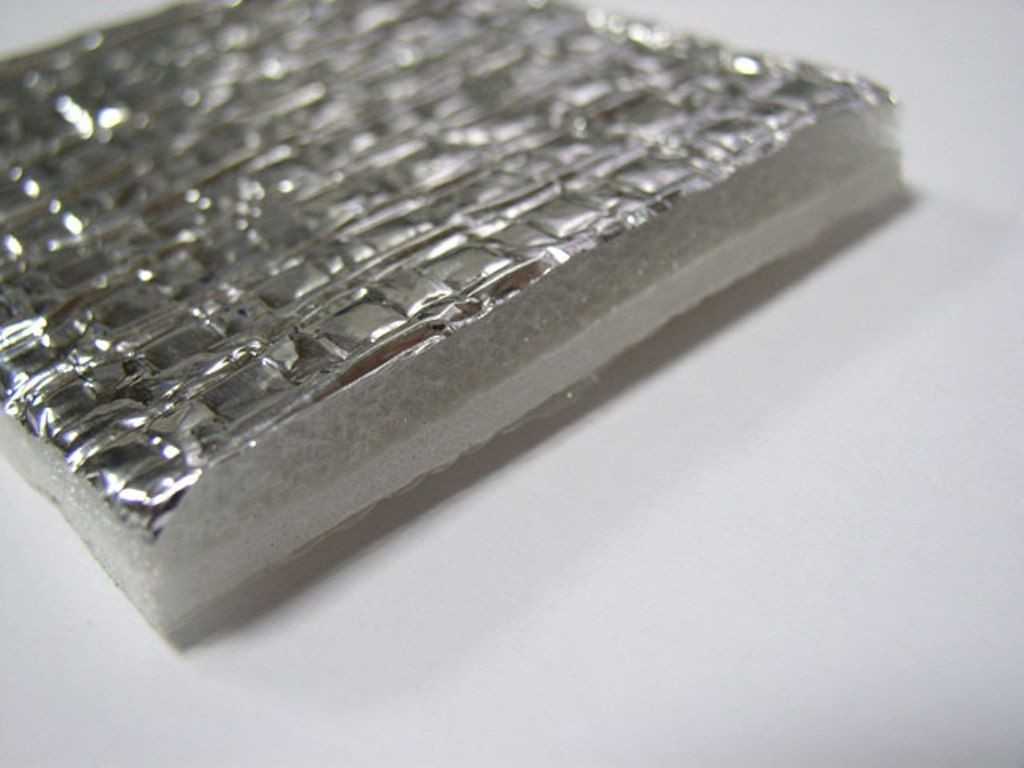

Фольгированная подложка

Благодаря фольгированному утеплителю достигается значительное уменьшение тепловых потерь, что делает работу внутренних обогревающих контуров более эффективной.


Фольгированная изоляция под теплый водяной пол, стоимость которой может колебаться в зависимости от толщины, обладает следующими преимуществами:

  • Компенсирует дефекты и перепады основания.
  • Улучшает звукоизоляцию помещения.
  • Сопротивляется влаге.
  • Увеличивает скорость нагревания.
  • Содействует равномерному распределению тепловой энергии, благодаря расположению нагревательных элементов на одинаковой дистанции друг от друга. Это способствует нагреванию покрытия на промежуточных участках.
  • Хорошо транслирует тепло дальше от трубок, защищая их от перегревания.
  • Может использоваться в качестве локальных теплоотражающих экранов (например, за радиаторами отопления).

Приоритеты водной системы отопления

Эта система, среди иных, более эффектных, может считаться несколько сложной и длительно нагревающей пол. Но и у нее есть свои неоспоримые приоритеты. К ним можно отнести:

  • очевидную дешевизну по сравнению с электрическим полом;
  • возможность подключения к автономной системе – котлу отопления;
  • использование привычного теплоносителя – горячей воды;
  • более высокую степень безопасности;
  • не несет больших последствий для здоровья жителей при возникновении аварийных ситуаций;
  • при ремонте можно производить фрагментарную замену трубопровода, не нарушая общей целостности пола.

Кроме того, нагрев, как и остывание поверхности пола, происходит плавно, поэтому пол еще некоторое время будет теплым после отключения, вы спокойно можете ходить дома в носках или легких тапочках даже в самые лютые морозы. И вы обязательно выберите этот вариант.


Фольгированный пенополистирол

Утеплители и их особенности

Какой бы надежной и добротной системой подпольного отопления вы не обзавелись, она требует еще одного необходимого конструктивного дополнения – утеплителя, основной функцией которого является сохранение приобретенного системой тепла.

Изделия данного ассортимента отличаются огромным разнообразием: смеси из керамзита или песка с керамзитом; синтетические пенополистирол, пенопласты, минераловатные полотна и стекловолокна; плиты базальтовые или пробковые, изолонные или пенофольные, целлюлозные и наливные с эффектом «термо»; гипсовое волокно и гранулированный отшлифованный шлак. Но это огромное разнообразие все же разделяется на два основные типа:

  • натуральные природные утеплительные материалы;
  • искусственные и полусинтетические виды утепления.


Минеральная вата с фольгой

Для конструкции водяного пола наилучшим вариантом будет утепление, создаваемое путем засыпания. Это такие материалы, которые можно назвать традиционными и используемыми в строительстве для различных целей. Водный пол отлично утепляется путем использования опилок, обработанного керамзита, керамзитопеска, гранулированного мытого шлака, пеностекла. Однако при самостоятельном утеплении стоит помнить о том, что все пустоты должны быть заполнены, так как неплотная засыпка может привести к оседанию, появлению дефектов и изломам труб. Не менее широко применяются целлюлозные утеплители, разжиженный пенопласт, некоторые типы полиуретана. Они позволяют создавать так называемый планшет для трубок без пузырей, зазоров и прочих неточностей. Напыляемые и пробковые утеплители также широко используются при создании тепловой подушки для водной системы из пластиковых труб. Отлично будут служить также и плиточные типы: льняной мат, полиуретановый фрагмент, минеральные ваты, пенообразованный полистирол и стекло, а также гипсовое волокно и другие варианты. Несмотря на то, что последние предложения считаются более высокотехнологичными и современными, они могут у некоторых производителей стоить на порядок выше, чем традиционные.


Укладка изолирующего материала

Технологические особенности укладки утеплителя

Для того чтобы правильно и добротно сделать теплый пол водяного типа, нужно обязательно позаботиться о том, чтобы слой утеплителя надежно предохранял теплоноситель от холодного бетонного покрытия фундамента или утрамбованного грунта. Во избежание подобных проблем, сначала устанавливаются деревянные лаги, являющиеся своеобразной прослоечной сеткой. Затем на дерево лаг простилают или раскладывают утеплительные материалы, теплоотражающие пленку или специальную фольгу, следом – систему труб, по которой будет перетекать теплоноситель. После чего трубки заделывают гипсовым или смесовым цементным раствором, и после высыхания начинают оформление поверхности пола. Тогда ваш пол, несмотря на то, что он украдет до 10-ти см высоты помещения, будет теплым и комфортным в любые морозы.


Схема полной конструкции

Видео утеплитель для теплого водяного пола

Принцип выбора теплоизоляционного материала

Учитывая, что утепление производится внутри «пирога» водяного пола, материал должен быть максимально эффективен и безопасен как по составу, так и при изменении условий эксплуатации (нарушение герметичности коммуникаций, образование грибка, пожароопасные ситуации и пр.).

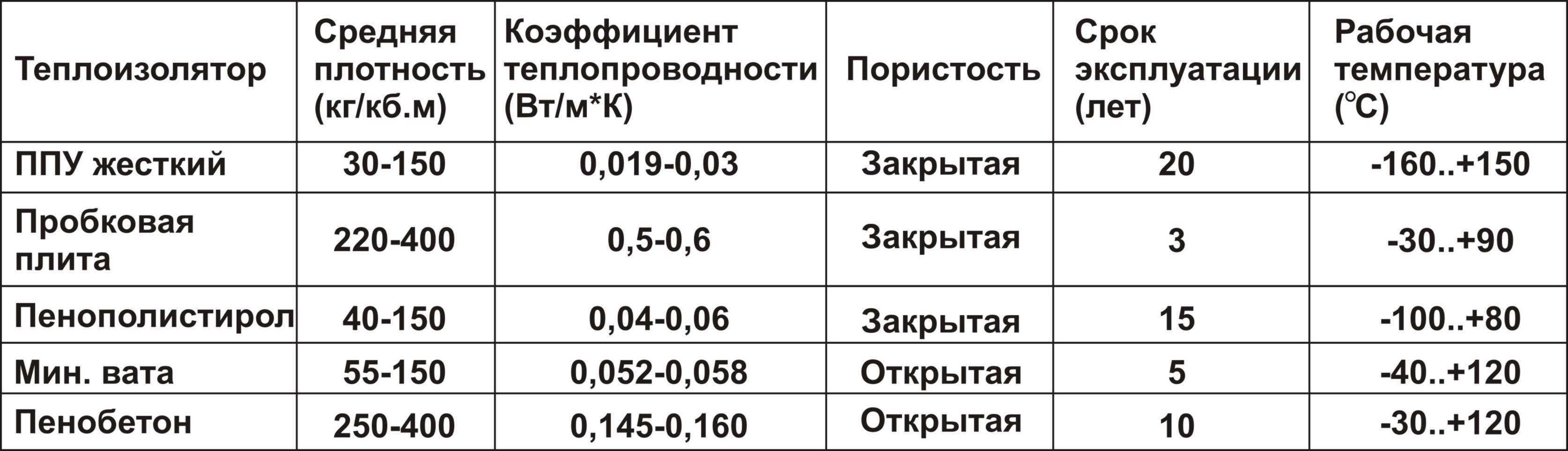

26c1c60ab349b870aae79d368fe5f6b5.pngТаблица теплопроводности утеплителей: Чаще используются фольгированные утеплители, минеральную вату и пенопласт.

Соответственно, теплоизоляция выбирается из ряда вариантов по таким свойствам: низкий коэффициент теплопроводности, огнестойкость, дополнительно рассматриваются утеплители со звукоотражающей способностью. Немаловажным является такое качество, как влагостойкость. Разные виды материалов характеризуются различными свойствами, а значит, перед покупкой нужно изучить их особенности.

Укладка и выбор пенополистирола

Форма выпуска: листы/плиты, благодаря чему упрощается монтаж водяного пола. Габариты материала существенно отличаются. Основная характеристика любого утеплителя – толщина. В случае с пенополистиролом значение этого параметра изменяется от 30 до 120 мм. Распространенный вид данного утеплителя – пеноплекс. Его производят методом экструзии полистирола.

a8b751cea81be2401ead796f1362dce0.jpgПенополистирол следует надежно прятать под цементным слоем, либо под другим надежным покрытием

Чем холоднее помещение под перекрытием, тем больше должна быть толщина теплоизоляции. Главный недостаток, характеризующий пеноплекс, заключается в невысокой прочности. По этой причине на этапе обустройства водяного пола часто выполняется армирование «пирога» нагревательной системы. Существует более простой по свойствам аналог – пенопласт. Но его используют реже ввиду наличия более подходящих материалов.

1c14e68d1e3ccb0441f0f79aa8472eb4.jpgТолщина теплоизоляции из пенопласта или пенополистирола 100 мм, для теплых регионов или вторых этажей, можно уменьшить на 30%.

Особенности использования минеральной ваты

Для обустройства водяного пола используют утеплитель с достаточно высокой жесткостью. По этой причине обычно применяются минеральные маты. Их главный плюс – возможность заполнения свободного пространства благодаря эластичности. Однако данный вид материала неустойчив к воздействию влаги.

Если минеральные маты впитают в себя достаточно много воды, они потеряют свои теплоизоляционные свойства. Но если при обустройстве водяного пола обеспечить эффективную гидроизоляцию этому слою «пирога», то качество утеплителя не пострадает. Допускается использовать базальтовый и стекловолоконный вид материала.

Виды пробкового материала

Данная разновидность теплоизоляции также подвержена воздействию влаги, а дополнительно к тому неустойчива к образованию грибка. Однако пробка характеризуется достаточно хорошей способностью снижать интенсивность теплопотерь.

При обустройстве водяного пола обычно задействуют пробковый материал с восковым покрытием. Но, если сравнить пеноплекс или даже его менее эффективный аналог пенопласт, пробка несколько проигрывает по показателям теплосбережения.

Профильные маты

Это специальный материал, оснащенный бобышками и пароизоляционным слоем. Такая конфигурация позволяет не только обеспечить тепло- и пароизоляцию пола, но еще и надежно и быстро зафиксировать трубы без необходимости применения специального крепежа.

Подложки и маты, должны быть универсальны и легки в монтаже.

Какой вид утеплителя наиболее эффективен

Самостоятельное обустройство бетонных конструкций в нагревательных системах требует применения уплотненных или прессованных теплоизоляционных материалов с повышенным уровнем прочности. Изоляция является основным элементом, оказывающим непосредственное влияние на показатели общей эффективности водяной системы «тёплый пол».


Теплые полы — пирог

Особенно актуально правильное обустройство на первых этажах, так как использование некачественного теплоизолятора часто провоцирует значительную потерю тепловой энергии. Строительными нормами регламентируется толщина теплоизоляционного слоя, которая может варьироваться в зависимости от типа материала и его физических параметров. На бетонных плитах толщина материала не должна быть менее 50мм.

Специалисты рекомендуют использовать прессованную стекловату или максимально прочные, современные плиты на основе пенополистирола. Плотность таких теплоизоляторов не может быть менее 30кг на один кубометр. Улучшить коэффициент теплопроводности позволяет наличие слоя фольги алюминиевой.

Вне зависимости от типа используемых утеплительных материалов, трубопроводы могут быть пластиковыми или металлическими. Первый вариант является наиболее простым и дешевым, а медные трубы – не только дорогие, но и высокоэффективные.

Толщина пластины утеплителя под теплый пол водяной

Надо сказать, что материал, из которого выполнен утеплитель, может быть разным. Наиболее известен пенополистирол. По некоторым своим свойствам он схож с пенопластом, но его эксплуатационные характеристики гораздо практичнее. Для утепления применяются также минеральная вата, эковата, пробковый материал и другие.

Но не только свойства используемого для утепления материала влияют на эксплуатационные характеристики теплоизоляции и на ее способность сохранять тепло. Важную роль играет такой параметр, как толщина теплоизоляционного слоя.

Поскольку речь идет об утеплителе под теплый пол, то обращать внимание на климатические условия при определении толщины не имеет должного смысла: сама нагревательная система теплого пола нивелирует климатические контрасты.  Однако все равно существуют определенные правила. Так, если используется пенополистирол, то рекомендуется применять лист толщиной не менее 30 мм

К тому же для наибольшей эффективности и максимальной плотности листы усиливаются полимерным полотном, которое содержит армирующую сетку.

Кстати, утеплитель из пенополистирола для пола с водяной системой подогрева можно купить уже готовый, имеющий специальную разметку. Подобные листы полностью готовы к употреблению, остается только удалить излишки. По стандарту они квадратные с длиной стороны 50 см.


Надо помнить, что теплый пол – это не просто трубы, «прячущиеся» под напольное покрытие и обогревающие комнаты. На самом деле это многослойная система, и от качества и правильности монтажа каждого слоя зависит полноценная работа теплого пола в целом. Если такой пол лишить утеплителя, то за зиму он вполне может потерять приблизительно 25% тепла. Согласитесь, что это очень немало. Именно поэтому так необходима качественная теплоизоляция.

Стекловата и минеральная вата


Пример утепления пола минватой

Пожалуй, это один из самых бюджетных вариантов теплоизоляции. Помимо невысокой цены, вата совсем не горит и обладает хорошей паропроницаемостью, поэтому отлично подходит для утепления деревянных полов. На этом плюсы данного материала заканчиваются. К минусам можно отнести то, что вата имеет свойство накапливать в себе влагу и это вызывает гниение и рост плесени, вторым недостатком является то, что со временем вата рассыпается, если слой теплоизоляции под полом закрыт недостаточно герметично, в результате частички волокон могут через финишное покрытие попасть в воздух и вызвать раздражение дыхательных путей. Также вата имеет очень низкую прочность, легко рвется и деформируется, что делает невозможным ее использование под бетонную стяжку.

Для утепления пола на грунте рекомендуются жесткие плиты из минваты

Несмотря на недостатки, минеральная вата достаточно широко применяется в качестве утеплителя, как правило, в деревянных полах.

Большинство производителей выпускают стекловату и минеральную вату в рулонах или листах, толщиной от 50 до 200 мм. Листы можно укладывать в несколько слоев со смещением стыков, для лучшей теплоизоляции.


Толщина утеплителей

Для применения минеральной ваты на первых этажах, расположенных над грунтом, требуется очень хорошая гидроизоляция. Вата мгновенно впитывает в себя влагу, после чего теряет теплоизоляционные свойства. По этой причине для теплоизоляции первых этажей лучше использовать пенопласт. Если по каким-то причинам необходимо все-таки использовать минеральную вату, то ее слой должен составлять не менее 400 мм.

Многослойная укладка утеплителя

Если под полом первого этажа находится подвал, то достаточно слоя минеральной ваты толщиной 300 мм.

При утеплении деревянных полов между этажами частного дома, слой ваты должен составлять не менее 200 мм, а в деревянных полах многоквартирных домов достаточно толщины 100 мм.

Наименование Преимущества Минусы Теплопроводность
Опилки Дешевый, экологичный материал, отличается малым весом Горючесть, подверженность гниению 0,090-0,180 Вт/мК
Керамзит Экологичный, долговечный материал, не подвержен гниению, негорюч Большой вес, хрупкость 0,148 Вт/мК
Пенопласт Не гниет, водоустойчив, отличается малым весом и легкостью в монтаже Низкая паропроницаемость, не выдерживает высоких температур, при плавлении выделяет токсины 0,035-0,047 Вт/мК
Минеральная вата Низкая теплопроводность, удобна в монтаже, экологична, пожаробезопасна При увлажнении дает усадку и теряет теплоизолирующие свойства 0,039 Вт/мК

Зачем нужен утеплитель под водяные полы

  • Специальная теплоотражающая подложка под водяной тёплый пол служит своеобразным экраном, не дающим тепловому излучению уходить в ненужном направлении. Проще говоря, с помощью изоляции система отопления нагревает не квартиру соседей, живущих снизу, а свое собственное жилье.
  • Использование подложки служит еще одной цели, связанной с особенностью работы теплых полов. Подложка равномерно распределяет тепловую энергию по всей комнате, позволяя стабилизировать конвекционный тепловой поток в одном направлении и с одной скоростью движения.
  • Теплоизоляционные маты для водяного теплого пола с бобышками позволяют облегчить монтаж водяного контура. В устройство такой системы входят специальные защелки, благодаря чему укладка и фиксация трубы осуществляется быстро и надежно.

Выбор толщины утеплителя в первую очередь связан с техническими параметрами помещения. Там, где позволяет высота потолков, лучше всего использовать толстые полистирольные плиты с разметкой или уже готовую подложку с выемками под монтаж трубы. Если расстояние до потолков является критичным, лучше выбрать фольгированный утеплитель.

Зачем нужно изолировать систему

А и правда.. зачем? Давайте разберемся:

  • Уменьшаются естественные потери тепла через самую холодную поверхность в помещении наружу или в грунт. В обычных условиях величина потерь тепла достигает 20% их общего объема.
  • Излучаемая энергия равномерно и рационально распределяется по периметру обогрева. При этом не расходуется на обогрев перекрытий и элементов конструкций, находящихся ниже обогреваемой площади.
  • Экономится энергия на дополнительный подогрев, уменьшается стоимость отопления.
  • Создается дополнительная звукоизоляция.
  • Предотвращается попадание из земли или подвала влаги в помещение через напольное покрытие.

Утепление напыляемыми составами

Самым распространенным видом напыляемого состава является пенополиуретан. Его преимущества:

  • он быстро наносится;
  • заполняет собой все щели;
  • быстро сцепляется с любым покрытием;
  • создает герметичное покрытие.


Таблица характеристик и свойств пенополиуретана

Недостатком этого способа утепления является то, что его будет сложно сделать самостоятельно, своими руками, поскольку необходимо специальное оборудование, покупать которое для однократного использования нецелесообразно. Если есть большое желание сделать все работы без привлечения специалистов, можно взять необходимое оборудование в аренду.

Утепление теплого пола пенополиуретаном

Перед нанесением на бетонное основание пола, на нем монтируются деревянные формы шириной не более 50 см. Состав распределяется с помощью специального пневмопистолета.

При этом важно позаботиться о системе защиты кожи и органов дыхания – нужен специальный костюм, поскольку пенополиуретан довольно токсичен. . Толщина слоя не должна быть более 3 см – он очень быстро увеличивается в объеме

При необходимости можно нанести повторный слой. Следующий этап – срезание выступающих рельефов. После этого пол готов к укладке труб. Чтобы облегчить их закрепление, можно сверху постелить армирующую сетку с мелкими квадратами.

Толщина слоя не должна быть более 3 см – он очень быстро увеличивается в объеме. При необходимости можно нанести повторный слой. Следующий этап – срезание выступающих рельефов. После этого пол готов к укладке труб. Чтобы облегчить их закрепление, можно сверху постелить армирующую сетку с мелкими квадратами.

Монтаж теплого пола, утепление основания перед укладкой труб

Основные виды теплоизоляции для водяного пола

Пенопласт

Это самый дешевый утеплитель для тёплого пола. Он влагонепроницаемый, очень хорошо держит тепло. На строительном рынке данный материал представлен в различной форме, любого размера и разной плотности. Не смотря на доступность пенопласта и широкое разнообразие, серьезные фирмы предпочитают не использовать его под водяной пол. Дело в том, что при нагревании этот материал выделяет вредные для здоровья человека вещества. Поэтому даже если хозяева помещения стеснены в финансах, экономить не утеплителе не стоит.


Минеральная вата

Данный теплоизоляционный материал бывает двух видов: твердая плита и гибкий мат. Для системы водяной теплый пол можно применять маты плотностью больше 35 кг на метр кубический. Если брать менее плотный материал, то он просядет под тяжестью стяжки. Здесь следует учитывать, что минеральная вата нужной плотности стоит недешево. Но у нее есть свои достоинства. Она обладает не только тепло-, но и звукоизоляционными свойствами. Материал устойчив к возгоранию, имеет высокую теплоотдачу. Из недостатков профессионалы выделяют гигроскопичность минеральных матов. Вата намокает и теряет свои свойства. Из-за деформации утеплителя, появляются мостики холода и, как следствие, теряется тепло.


Пробковый утеплитель

Если высота поднятия пола должна быть минимальной, то рулонная пробка – это идеальная теплоизоляция для теплого пола. Это натуральный экологический материал, прочный и теплый. При нагревании он не выделяет никаких вредных веществ. Пробка имеет высокую плотность, поэтому под стяжкой она не просядет. Из минусов следует выделить склонность к разрушению и чувствительность к влаге. Перед укладкой данного утеплителя  необходимо провести качественную герметизацию основания.


Пенополистирол

Этот вид утеплителя чаще всего используют для системы теплого пола. Выпускается он листами разных габаритов, поэтому монтаж довольно простой. Толщина пенополистирола составляет от 3 см до 12 см. Если под квартирой, где устанавливают теплый пол, находится отапливаемое помещение, то можно покупать материал наименьшей толщины. В случаях, когда внизу находится подвал, необходим самый толстый утеплитель.


К достоинствам данного теплоизолятора относится высокая плотность, материал не впитывает влагу, хорошо сохраняет тепло, безопасен для здоровья человека, не восприимчив к грибкам и плесени, выдерживает температурные перепады от -50◦ до +75◦С.
Из недостатков выделяют толщину утеплителя. При его использовании следует учитывать, что полы заметно поднимутся. Данный материал отличается высокой хрупкостью. Прежде чем нанести стяжку из бетона, слой утеплителя необходимо дополнительно армировать.

Пенополиуретан

Это самая лучшая теплоизоляция пола. При ее монтаже не требуется паро- и гидроизоляция. Все работы проводятся максимально быстро. Уровень пола практически не поднимается, влага не скапливается, не образуются мостики холода. Пенополиуретан – высокопрочный материал. Ему не требуется дополнительное армирование. Это идеальный утеплитель для помещений, имеющих сложную геометрическую форму.


Пенофол

Данный рулонный материал изготавливают из вспененного полиэтилена, сверху наносят слой из фольги. Эта поверхность будет отражать тепловые лучи. Утеплитель работает по принципу термоса. Производители выделяют 4 вида пенофола:

  • Вид «А». Фольга расположена только с одной стороны теплоизолятора.
  • Вид «В». Фольгированный слой приклеивается с обеих сторон.
  • Вид «С». Самоклеящийся материал. Одна сторона (отражатель) сделана из фольги, а с другой стороны – клеевой раствор.
  • Вид «ALP». С одной стороны поверхность теплоизолятора покрыта фольгой, а с другой – полиэтиленовой пленкой.


Любой вид можно применять в качестве утеплителя для теплого водяного пола. Важный момент – правильно подобрать толщину теплоизоляционного материала. Она бывает от 3 мм до 1 см. Толщина зависит от напольного покрытия, которое в дальнейшем будет использоваться.

Утеплитель необходимо укладывать фольгой вверх

Теплоизоляционные маты

Специальные профильные маты были созданы для системы «теплый пол». Их используют в качестве утеплителя для водяного пола. При использовании данного материала не потребуется дополнительная пароизоляция. Поверхность матов имеет многочисленные выступы. Между ними прокладываются водяные трубы. Это работа очень сложная, требующая профессиональной подготовки. Если трубы имеют нестандартный диаметр, то их не удастся расположить между выступами.

Теплоизоляционные маты относятся к числу лучших утеплителей для водяного теплого пола.


На чем основан выбор изоляционного материала

Основу для теплого пола составляет так называемый «слоеный пирог» — наборная конструкция, в которой каждый слой выполняет свои определенные функции и задачи. Утепление в этом пироге занимает одно из ведущих мест, поэтому многое зависит от качества изоляционного материала, его состава и структуры. Теплоизоляция должна отвечать любым изменениям условий эксплуатации отопительной коммуникации. Безопасность изолирующего материала является одним из главных факторов, определяющего его выбор.


Вторым по значимости технологическим параметром теплоизоляционных материалов является теплопроводность. Здесь налицо тесная взаимосвязь толщины материала и коэффициента теплопроводности. На предлагаемом рисунке – схеме показаны параметры различных строительных материалов, используемых в бытовой обстановке.


Преимущество синтетических изоляционных материалов и минеральной ваты заключается в том, что при небольшой толщине, они обладают хорошей теплопроводностью. Когда речь идет о монтаже теплых полов на межэтажных перекрытиях или в деревянных строениях, малая ширина теплоизоляционных материалов и их  незначительный вес играют определяющую роль.

Поэтому на основании приведенных данных несложно сделать следующий вывод. Теплоизоляция для теплых водяных полов создается из материалов, обладающих следующими характеристиками:

  • низкий коэффициент теплопроводности;
  • огнеупорность;
  • влагостойкость;
  • звукоизоляция;
  • технологическая совместимость с другими материалами.

Толщина изоляции определяется фактурой и структурой материала. Свой выбор при покупке изоляционных материалов ориентируйтесь на приведенные параметры. Цена в данном случае не играет особой роли. Сегодня все материалы, предлагаемые в торговой сети, имеют примерно одинаковую стоимость. В общем контексте расходов на оборудование теплых полов, цена теплоизоляции не является критичной.

Какой толщины должна быть теплоизоляция?

В торговой сети предлагаются материалы определенной стандартной толщины. Какая необходима толщина теплоизоляции в вашем случае, определяется условиями проекта отопительной системы. Уложенный слой теплоизоляции в случае использования экструдированного пенополистирола на первом этаже должен быть не менее 100-115 мм. При отсутствии пенополистирола нужной толщины, укладку теплоизоляции осуществляются в два слоя (50 + 50 мм).

Для укладки водяных полов на бетонное перекрытие второго этажа, вам потребуется теплоизоляционный слой гораздо меньшей толщины, 25-35 мм. О плотности пенопласта мы уже говорили ранее. Оптимальная плотность для теплоизоляционного пенопласта должна составлять 38-45 кг/м3.


Технология укладки плиточных утеплителей

Среди самых распространенных плиточных утеплителей можно выделить следующие:


Правильная укладка плиточных утеплителей для теплого пола

  • льняные маты;
  • полиуретановые плиты;
  • пеностекло;
  • экструдированный пенополистирол;
  • гипсоволоконый лист;
  • минеральная вата;
  • пенопласт.

Лучший утеплитель для теплого пола – плита Формпласт, она имеет шипы, которые способствуют более легкой укладке труб из различных материалов:

  • металлопластиковых;
  • полипропиленовых;
  • медных.


Расположение плиты Формпласт в теплом поле

У такого утеплителя есть и еще ряд преимуществ:

Один из способов утепления пола

  • экологичность – при контакте с горячими трубами эта плита не выделяет токсических веществ;
  • высокий уровень звукоизоляции;
  • водонепроницаемость;
  • высокая устойчивость ко многим агрессивным веществам;
  • долговечность;
  • пожаробезопасность;
  • малый вес;
  • оптимальная толщина листов;
  • легкий монтаж (не нужны специальные и дорогостоящие инструменты).

Технология укладки плит утеплителя:

  • подготовка основания – уборка мусора, заделывание щелей, обработка деревянной поверхности антисептиком;
  • рекомендуется положить пароизоляционное полотно или сделать подушку из щебня и песка,
  • плиты подгоняются по размерам и укладываются встык или внахлест, если края имеют специальные вырезы;

    Этапы проведения работ по утеплению пола

Сверху на плиты укладывается гидроизоляционное полотно, но если плиты имеют специальные канавки и шипы, то пленку можно не использовать, а сразу приступить к установке труб.

Утеплитель под теплый водяной пол на черновой бетонный пол

Хорошим утеплителем под теплый пол на водяной основе является, в частности, пеноплекс. Его листы выкладывают на прогрунтованное бетонное основание, укрывают полиэтиленом, выполняющим роль гидроизоляции, а уже после монтируют нагревательные элементы.

Надо сказать, что использование подложки под теплые полы (водяной нагревательной системы) при установке теплоизоляции сделает ваш пол устойчивым к воздействию влаги и продлит срок его службы. Из чего же в конечном итоге состоит эффективный водяной пол с максимальным результатом? Вот эти составляющие:

  • Черновой бетонный пол или стяжка для задержания тепла от его опускания и выхода наружу.
  • Теплоизоляция фольгированная, чтобы тепло, отражаясь, возвращалось обратно в помещение. Использование фольгированной теплоизоляции заметно снижает потери тепла, что приводит соответственно к увеличению температуры в обогреваемом помещении.
  • Утеплитель, который, сохраняя максимальное количество энергии, снижает при этом электрозатраты. О электрозатратах от теплого пола мы подробно говорили однажды в статье — , советую ознакомиться.

Таким образом, получается все тот же упомянутый «пирог», но с правильной «начинкой», поэтому полезный и долговечный.

Сомнения по выбору утеплителя


Для снятия всех сомнений по выбору утеплителя для теплого пола рассмотрим финансовую сторону вопроса. Для этого проведём расчет тёплого пола помещения 50 кв.м. Все монтажники советуют 2 см плиту с покрытием и бобышками стоимостью 600 руб./кв.м. Всего расходы по такому утеплителю около 30000 руб. Если добавить еще 4см гладких плит с четвертью, то это обойдётся в 150 руб./кв.м. и всего 7500 руб. Об этой сумме «экономии» и ведётся речь. Это всего плюс 25% к стоимости, но посчитаем, какой конечный результат получим. Произведем расчёты в программе по тёплым полам по двум помещениям:

  • Помещение 1 — правильный вариант выбора утеплителя.
  • Помещение 2 — стандартный вариант утеплителя.

Помещение 2

Начнём с него. Задаём стандартный тип перекрытия под неотапливаемыми подвалами, шаг трубы 20 см, температуру в помещении +20 °С, слои над трубами и слои под трубами с утеплителем в 2см. Температура теплоносителя +40 °С. После вычисления программа выдаёт стандартные нормативные данные, кроме теплового потока вниз, который равен 58 Вт/кв.м. что сопоставимо с потоком вверх. Можно сделать вывод, что при таком варианте отапливается нижняя плита перекрытия под которой неотапливаемый подвал, что неэкономно.

Помещение 1

Задаём все те же данные, только в слоях под трубами предусматриваем дополнительный утеплитель пенополистирол 35 плотности толщиной 40 мм. После расчёта программа выдаёт результат с повышенным тепловым поток вверх и сниженным в три раза до 18 Вт/кв.м. потоком вниз. И это даст реальную экономию в деньгах.

На расчётном помещении в 50 кв.м. мы теряем 2 кВт! Если перевести это в деньги при отоплении газом по среднероссийским ценам за голубое топливо, то получится 2268 руб. в год. Простой срок окупаемости дополнительных затрат на более эффективный утеплитель равен 3,3 года.

Утепление поверх грунта

Для проведения работ нам понадобятся:

  • гравий или мелкий щебень;
  • песок и цемент;
  • строительный уровень и правило;
  • трамбовочное устройство;
  • сетка армирующая;
  • металлизированный скотч;
  • влагоизоляционный материал;
  • металлические маяки;
  • алебастр;
  • пеноплекс.


Для монтажа данного типа теплоизоляции нужно опустить уровень грунта на 500 мм от чистового пола. В грунте не должно быть пустот, в противном случае будущее основание даст неравномерную усадку, что вызовет разрушение пола. Читайте также: «Как сделать теплый пол по грунту – пошаговое руководство «.

Работы выполняются в такой последовательности:

  1. Сначала нужно очень хорошо выровнять грунт, уплотняя его по всей поверхности. Если он очень сырой, нужно подождать его полного высыхания.
  2. Далее засыпается сухой гравий или щебень слоем в 300-400 мм, после чего он подвергается уплотнению, выравниванию и корректированию по уровню.
  3. Поверх гравия укладывается 100 мм песка средней зернистости, затем проводится трамбовка и выравнивание основания по уровню. Песок можно заменить гранотсевом.
  4. Если вы утепляете жилой дом с незначительной нагрузкой на пол, пеноплекс можно класть непосредственно на подушку из песка. Плиты с соединительными пазами укладывать значительно легче. Процесс укладки лучше всего начать от дверей, чтобы сохранить горизонтальный уровень слоя из песка при перемещении. Стыки плит должны касаться плотно с последующим проклеиванием их металлизированным скотчем. Плиты должны укладываться с 50 процентным смещением относительно предыдущего ряда. Расположение всех плит в каждом ряду контролируются уровнем.
  5. Пеноплекс покрывается влагоотталкивающим слоем или простой полиэтиленовой пленкой. Если полотно из пленки не может покрыть всю поверхность пола, она покрывается кусками пленки с нахлестом. Перекрытие не должно быть меньше, чем 10 см. После этого стыки нужно проклеить скотчем, для того чтобы позже, во время заливки стяжки, через них не проник раствор. Полиэтилен должен выступать на стены где-то на 10-15 см.
  6. Теперь на наш утеплитель можно положить армирующую сетку, например из оцинковки. По всей комнате у стен оставляют зазоры в 2-3 см. Через каждые треть метра прокладываются подложки, например, из кусочков пластика, при этом следует следить, чтобы сетка была выше основания менее чем на 2,5 см.
  7. Перед тем как будет залита стяжка по пеноплексу, поверх сетки выставляются маяки. Самый близкий к стенке маяк должен располагаться от нее на расстоянии в 20 см, а промежутки от маяка к маяку составлять около 180 см. Маяки следует устанавливать строго параллельно друг другу, горизонтальное их расположение контролируется строительным уровнем. Для создания маяков замешивается раствор из алебастра, который частями размещают вдоль стены, а затем наверх укладывают маяк штукатурный. Сверху ложится строительный уровень, после чего маяк выравнивают по уровню, погружая его при необходимости в раствор или приподымая, для чего под рейку добавляется немного раствора.
  8. Далее готовится цементный раствор в пропорции с песком 1 к 3. Сначала цемент перемешивается с песком, затем в него добавляется вода и размешивается, пока не получится пастообразная смесь. Готовый цементный раствор выливается между маяками, равномерно распределяется и разравнивается правилом. Зачастую достаточно 5 см стяжки. При желании цементный раствор можно заменить любой иной готовой самовыравнивающейся смесью. В таком случае рекомендованная толщина варьируется и зависит от рекомендаций изготовителя. Теперь можно считать, что стяжка по пеноплексу технология заливки которой описана выше, готова, и после ее высыхания можно готовиться к укладке подобранного напольного покрытия. Читайте также: «Какой утеплитель под ламинат лучше укладывать «.


Если в планах утеплить пол в гараже или ином схожем помещении, которое испытывает большие нагрузки на пол, на песчаную подушку укладывают влагоотталкивающий материал, сетку из арматуры и делают бетонную стяжку. В данном случае толщина стяжки будет больше и обычно равняется 5-10 см. Затем укладывают пеноплекс, но только после полного высыхания бетонного основания. Следовательно, стяжка на пеноплекс технология устройства которой аналогична таковой для жилых помещений, будет отличаться лишь толщиной слоя.

Особенности монтажа системы обогрева теплый пол

Для того чтобы в квартире поддерживался комфортный температурный режим без перерасхода энергии, необходимо определиться с оборудованием системы отопления. Выбор и укладка теплоизоляции, направляющей поток тепла в помещение, является одной из основных задач в проведении всего комплекса работ. От правильно выбранного утеплителя будут зависеть не только тепловая мощность и экономичность системы, но и способность пола выдерживать нагрузки.

Существуют определенные особенности монтажа такого вида комфортного отопления и варианты, по которым он производится. Одним из наиболее распространенных вариантов укладки теплого водяного пола, является способ, с применением стяжки из цементного раствора. Такой вариант установки напольного отопления, предполагает заливку смонтированных труб цементным раствором и благодаря невысокой стоимости работ по установке, пользуется все большей популярностью.

Системы, которые применяются для конструирования теплого водяного пола, достаточно сложные и обширные. Такие схемы отопления состоят из разных узлов и деталей, каждый из которых выполняет свою задачу. Выбор оптимальной схемы для установки системы обогрева – это только часть решения задачи. Правильно подобранный утеплитель позволит получить максимальный результат в установке всей конструкции. Грамотно выбранная теплоизоляция для теплого пола позволяет снизить расход тепла, экономя электроэнергию и снижая затраты на отопление.

Сферы применения утеплителя

Утеплитель для труб теплого пола в сфере строительства используются достаточно широко. С его помощью оформляют балконы, мансарды, лоджии, коридоры и т.п. При этом нужно понимать, что описанные выше утепляющие полотна предназначены исключительно для внутреннего применения: на фасадах их лучше не клеить. Согласно строительным нормам, при обустройстве перекрытий в доме обязательно нужно применить теплоизоляцию.


Если этим предписанием пренебречь, это со временем приводит к появлению конденсата на участках пола и стен, напрямую соприкасающихся с внешними перекрытиями. Влага иногда образуется в таком количестве, что это приводит к бурному размножению плесени и грибка. Последствия такой «биологической атаки» могут быть самыми разными – от неприятного запаха и вида, до реальной угрозы здоровью проживающих в доме людей.

Специфической особенностью теплоизоляции для теплого пола является ее полная непроницаемость для инфракрасных лучей: они не просто задерживаются на поверхности материала, но и отражаются обратно в помещение. В результате это позволяет значительно сократить финансовые расходы на отопление.

Применяемые теплоизоляционные материалы

Теперь давайте рассмотрим, какие утеплители максимально отвечают заявленным требованиям. Исходя из практики, учитывая отзывы мастеров и потребителей, можно отметить, что наиболее полно необходимыми свойствами обладают такие материалы:

  1. Минеральные маты обладают низкой теплопроводностью, но требуют применения надежной гидроизоляции, поскольку при намокании теряют большую часть своих свойств. В качестве подложки под теплые полы лучше использовать базальтовое прессованное волокно.
  2. Натуральная пробковая подложка имеет относительно небольшую толщину, что важно в случаях, когда сильно поднимать пол нельзя. При этом теплоизоляционные характеристики такой подложки достаточно высокие. Этот материал также требует применения надежной пароизоляции.

Совет! Основным преимуществом материалов является их натуральность. Это также стоит учитывать, если в доме есть астматик или человек, страдающий от аллергии.

  1. Пенополистирольные плиты. Этот материал обладает самыми лучшими теплоизоляционными свойствами. В совокупности с высокой плотностью, долговечностью и водоотталкивающими характеристиками эти свойства делают пенополистирол самым применяемым теплоизоляционным материалом при утеплении полов под водяную систему.
  2. Профилированные маты являются относительно новым материалом, появившимся в ответ на растущий спрос на установку теплых водяных полов. Эти маты изготовлены из прессованного пенополистирола и имеют специальные каналы для укладки труб отопления. Также по торцам расположены пазы и шипы, что значительно облегчает сборку всей конструкции.

Совет! Стоит отметить, что профилированные маты из пенополистирола являются самым удобным теплоизоляционным материалом для обустройства теплых водяных полов. Простота конструкции, легкость и скорость монтажа позволят сэкономить время при проведении работ своими руками.

Пробковая подложка

Главным преимуществом пробкового утепления под теплый пол является его абсолютная экологическая безопасность. Пробковый термоизолятор поступает в продажу в рулонах, что создает дополнительные удобства при укладке и распределении нужного количества полотна. Это позволяет застилать всю площадь помещения сплошным слоем, без стыковых склеенных участков (как известно, именно на таких стыках происходит большинство тепловых потерь).


Из-за приличной высоты пробковой подложки (30-40 мм) ее не рекомендуется применять в помещениях с низкими потолками. Еще одним останавливающим фактором выступает дороговизна материала, что не всем по карману. Следует учитывать тот факт, что речь идет об однокомпонентной теплоизоляции, не оснащенной фольгированным отражающим покрытием. Для того, чтобы добиться полноценной теплоизоляции, под водяные контуры приходится дополнительно постилать металлизированный слой.

Создание стяжки

Для системы теплого водяного пола самым разумным решением будет заливка стяжки из готовых гипсовых смесей с последующей укладкой на нее финишного покрытия. Технология проведения работ следующая:

  1. Подготовка основания. Лучше всего укладывать утеплитель на твердую поверхность, но плиты можно использовать и на сыпучих. Это может быть песок, керамзит, крошка и другие сухие наполнители. Если вы используете их, то хорошо утрамбуйте основание. Если у вас уже есть стяжка или деревянный пол, то заделайте все щели и выбоины на нем.
  2. Грунтовка. Обязательно прогрунтуйте поверхность. Это улучшит свойства основания и его адгезию.
  3. Укладка влагоизоляции. Некоторые мастера пропускают данный этап, но это в корне неверно. Гидроизоляцию создают из специальной мембраны или полиэтиленовой пленки в виде корытца с заходом на стены.
  4. Укладка утеплителя. Его раскладывают по основанию и закрепляют для того, чтобы он не сдвигался в стороны. Плиты лучше всего укладывать кирпичиком (в шахматном порядке).
  5. Пароизоляция. Сверху на утеплитель кладут пароизолирующую мембрану, сохраняющую его от точки росы.
  6. Армирующая сетка. Используется обычная металлическая сеть с размерами ячеек 50 на 50 мм или 100 на 100 мм.
  7. Укладка трубы. Пластиковая или металлическая труба раскладывается по поверхности выбранным способом. В стяжке не должно быть соединений — укладываются только цельные куски, а края выходят к коллектору.
  8. Закрепление трубы. Ее пристегивают стяжками к решетке, надежно фиксируя от сдвигов.
  9. Проверка герметичности. Перед тем как делать стяжку, рекомендуем вам проверить трубу под давлением. Воду сливать не нужно — она не позволит трубе смяться под слоем стяжки.
  10. Заливка. Сверху на наш многослойный пирог заливают стяжку из цемента и песка или специальных готовых сухих смесей.


Подготовленное к заливке стяжки основание и трубы

Перед тем как включить тепло, обязательно дождитесь полного высыхания слоя. Для гипсовых смесей это 5-7 дней, для цементных — до 30. Выбирайте качественный утеплитель под водяной теплый пол и приступайте к обустройству — в этом нет ничего сложного!

Готовые маты для теплых полов

2dc3d94512f8de0b917c5c3bf4db331b.jpgЧтобы максимально упростить работу укладчикам, производители выпускают утеплители в виде готовых теплоизоляционных плит для водяного теплого пола.

Плиты (маты) изготавливаются из всех листовых теплоизоляторов – пенофол, ППС, пенополиуретан и т.д. Условно их можно поделить на две большие группы: плоские и профильные.

Плоские маты (), как правило, уже имеют на верхней стороне слой фольги. На фольгу нанесена разметка для укладки труб, иногда есть и готовые крепежные детали. Чаще в процессе монтажа на плоский мат укладывают армирующую сетку из металла и к ней крепят трубы.

Кроме обеспечения возможности фиксации труб у сетки есть и другая функция: она придает пирогу пола дополнительную жесткость. Не следует путать ее с арматурой для стяжки: вторую сетку помещают выше, в толщу бетона.

Использование плоских матов позволяет монтаж либо под стяжку, либо с использованием настила из ДСП. Прямо поверх труб укладывать покрытие нельзя. Для такого способа монтажа существует другой вид матов – профильные или с бобышками.

Выступы на их поверхности формируют готовые каналы для укладки труб. Высота выступа –2-2,5 сантиметра. Т.к. полы чаще всего укладывают трубами 1,6 сантиметра, трубы утапливаются в каналы целиком с запасом сверху.

Одни виды профильных матов предполагают дополнительную фиксацию труб в каналах, для других больше никакой крепеж не требуется. Профильные маты изготавливаются из пенополистирола с плотностью от 40 килограммов на куб. Жесткость этой конструкции достаточно высокая, позволяет класть финишное покрытие без стяжки.


Размеры матов – метр на метр, 0,8 на 0,6 и др. Толщина плоской части – от сантиметра до 3,5. При монтаже на грунт этого недостаточно, поэтому для устройства подушки под черновую стяжку следует использовать вместо песка сыпучие утеплители.

Кроме фольгированных бывают маты ламинированные либо с пароизолирующей пленкой. Если фольга в конструкции не предусмотрена, вместо нее в каналы под трубы укладывают отражающие металлические пластины.

Плоские маты чаще всего выпускают в рулонах, профильные – в виде плит с готовыми замковыми креплениями паз-гребень. При монтаже соседние полосы рулона фиксируют между собой металлизированным скотчем, профильные в дополнительном крепеже не нуждаются.

Материалы для утеплителей

Наиболее популярными на рынке производителей являются утеплители для , изготовленные из пенополистирола, минеральной ваты, пробки и пенофола. Основной функцией утеплителя является уменьшение выхода энергии тепла в тех местах, где в этом нет необходимости. Благодаря такому конструкторскому решению, теплый воздух направляется потоком по определенному курсу – что позволяет снизить затраты электричества на эксплуатацию системы при неизменной комфортной температуре теплого пола.

Одним из самых распространенных материалов для изготовления плит для утеплителей водяного обогрева пола – применение пенополистирола. Такой материал, обладающий свойствами пенопласта, имеет более высокие эксплуатационные характеристики. Плиты пенополистирола, толщиной не меньше 3 см, при укладке в качестве слоя изоляции, усиливаются полотном из полимера, включающего в себя арматуру. Установка под теплоизоляционные плиты специальной подложки, усиливая сопротивляемость пола к воздействию влаги, значительно повышает срок его эксплуатации.


Устройство теплого пола

Утеплители, которые предлагаются для монтажа водяного теплого пола, имеют специальные разметки. Плиты пенополистирола, имеющие стандартный размер 50×50 cм и уже готовы для проведения работ – надо только обрезать лишний материал.

Теплоизоляция из минеральной ваты, которая выпускается в виде плит, обладает хорошими свойствами изоляции тепла и звука. Утеплители из минеральной ваты продаются в двух вариантах: изготовленные в виде твердой плиты и сделанные как гибкий мат. Особенность плит из минеральной ваты – наличие двух сторон. Установка таких изделий ей должна осуществляться стороной, которая имеет синюю полосу, вверх.

Перед выбором такого материала, следует учитывать его слабую водоотталкивающую способность – что не позволяет применять минеральную вату в помещениях с высокой влажностью. Кроме того, такие плиты не рекомендуется применять в помещениях с плохой вентиляцией.


Утеплитель из пенополистирола

Пробковая подложка является экологически чистым натуральным изоляционным материалом. Пробка является отличным вариантом для утеплителя и обладает высокими изоляционными свойствами, устойчива к деформации при заливке бетоном и не теряет объем при перепадах температур. Такой материал продается в рулонах. При использовании такого материала надо учитывать высоту поднятия пола от 3 до 4 см и высокую стоимость утеплителя.


Пробковая подложка

Утеплитель из пенофола, выпускается в рулонах и имеет основу из фольги. Продукция изготавливается толщиной от 3 до 10 мм. Пенофол используется для работ по монтажу теплого пола на этажах, начиная со второго. Для работ на первых этажах его применение ограничено – небольшая толщина листов рулона материалов не обеспечивает необходимые качества теплоизоляции – пенофол рекомендуется использовать над отапливаемыми помещениями.


Утеплитель из пенофола

Грамотное проектирование и монтаж теплоизоляционного покрытия позволяет предотвратить образование повышенного конденсата под поверхностью пола и как результат – черной плесени в местах соприкосновения стен и полом.

Особенности практического использования различных изоляционных материалов

Пенополистирол

Начнем с того, что теплоизоляция укладывается в самый низ слоеного пирога, непосредственно на черновое покрытие.  Перед тем, как уложить слой теплоизоляции, на черновой пол стелют гидроизоляцию и только после этого начинают укладку теплоизолирующего слоя.  Рассмотрим по отдельности, как выполняются работы с  наиболее распространенными и популярными материалами.

Начнем с пенополистирола. Материал выпускается в форме листов или плит. Такая форма очень удобна для монтажных работ. По толщине пенополистирол может отличаться. Толщина листов варьируется от 30 и до 120 мм. Для монтажных работ всех категорий, особенно в случае с теплыми полами, используется разновидность пенополистирола – пеноплекс (экструдированный пенополистирол).


Пенополистирол отличается крайне низкой теплопроводностью, очень удобен и практичен в процессе укладки. Однако у этого материала есть существенный недостаток, недостаточная твердость.

Важно! Не стоит забывать о том, что пеноплекс хрупкий и непрочный материал,  однако для придания крепости и жесткости всей последующей конструкции водяного пола, вам  потребуется бетонная стяжка или устойчивая настильная система. .

Для того чтобы избавиться от этого недостатка при формировании пирога используется армирование для бетонной стяжки, или же делается дополнительный настил из плит фанеры или листов ГВЛ.


Более простой  выход из данной ситуации, использование дешевого аналога – обычный пенопласт.

Для пенопласта оптимальная толщина теплоизоляционного слоя составляет не менее 100 мм.  При оборудовании теплых полов на перекрытиях, достаточной будет толщина пенопласта на 25-30% меньше.

Используем минеральные маты

Что бы получить необходимую жесткость для слоеного пирога чаще всего обращают внимание на минеральные маты. В их основе используется хорошо знакомая минеральная вата, однако благодаря технологии производства, материал получил жесткую структуру

С помощью минеральных матов можно легко заполнить имеющиеся пустоты в подполе, заполнить все ячейки слоеного пирога при реечной схеме набора. Несмотря на очевидные преимущества в сравнении с пенополистиролом, материал неустойчив к воздействию влаги.

На заметку: нарушенный слой паро и гидроизоляции может привести к тому, что маты впитают в себя имеющуюся влагу и потеряют свои изоляционные свойства. Водный пол можно укладывать на минеральные маты, сделанные на базальтовой основе или изготовленные из стекловолокна.

К другим, менее используемым теплоизоляционным материалам относится пробковый материал. Пробковая теплоизоляция обладает низкой теплопроводностью, однако слабо сопротивляется воздействию влаги. Нередко в полах с такой теплоизоляцией возникают грибковые образования. Для лучшей эффективности необходимо использовать пробковый материал, обработанный воском. Цена в этом случае вырастает, да и по своим технологическим характеристикам  пробка уступает пенопласту и пенополистиролу.

Новым материалом, который сегодня все чаще и чаще применяется в бытовом строительстве для монтажа водяных полов, являются профильные маты. В отличие от других материалов, маты являются универсальными. В их конструкции сразу имеется пароизоляционный слой и бобышки, специальные выступы, облегчающие монтаж и укладку отопительного контура.

В работе профильные маты практичнее и удобнее. Используя их в процессе укладки теплого пола можно уложить водяной контур по любой схеме, быстро и без дополнительных креплений.


Заключение

Состояние черновой поверхности пола, способ оборудования теплого водяного пола определяет тип и разновидность теплоизоляции. При работе с бетонной стяжкой обычно используют пенополистирол, миреральные маты или профильные маты. Бетонное покрытие обеспечивает достаточно надежную фиксацию изоляционного материала. В случае с настильными системами, при работе можно использовать минеральные маты и пенопласт.


Способ фиксации материала осуществляется с помощью клея или строительного скотча. Для прочности листы пенопласта обрабатываются герметиком

Важно не забыть уложить после слоя изоляционных материалов армированную сетку или листы, для придания всей конструкции необходимой прочности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий
