Светодиодная подсветка потолка своими руками: как рассчитать, выбрать и подключить

Светодиодная подсветка потолка своими руками - особенности устройства для двухуровневого потолка, как правильно сделать карниз и нишу - варианты монтажа

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — https://cable.ru, Кабель.РФ

Монтаж накладного профиля

Крепеж осуществляется тремя способами:

Для монтажа саморезами вам потребуются следующие инструменты:

Замеряете рулеткой расстояние на месте крепежа.

После чего ножовкой по металлу отрезаете необходимую длину профиля.

В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.

В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.

Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.

При помощи шурупов монтируете подложку-основание на место подсветки.

Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.

Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.

После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.

Сначала формируете в мебели или другом материале паз, согласно размеров профиля.

С самого края сверлите отверстие-выемку для проводов питания.

Потом клеите ленту и вставляете линзу рассеивания.

Остается установить заглушку и вогнать все это дело в паз. Если паз сделан “впритык”, можно воспользоваться резиновым молотком.

Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.

Сначала обезжириваете подложку растворителем или спиртом.

После чего наносите скотч на обе грани и отрезаете излишки.

Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.

Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.

А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.

Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.

Выбор светодиодной ленты — критерии, свойства

При выборе светодиодной ленты желательно сразу определиться со своими требованиями, а для этого надо знать, какими именно критериями различаются представленные в продаже виды осветительной нити. Это позволит ускорить процесс купить правильный вариант осветительного приспособления в планируемом ценовом диапазоне.

Перечислим основные отличительные характеристики:

  1. Яркость.
  2. Тип (одноцветная или трехцветная).

Важно! Одноцветные дюралайты могут быть зеленого, белого, синего, красного, желтого цветов. Многоцветные — ленты RGB способны менять цвет подсветки, благодаря специальному контроллеру

Оттенок светодиодных ламп зависит от типа кристалла, встроенного внутри.

Важно! Перед приобретением светодиодной полосы определитесь с нужной вам яркостью освещения, уровнем влажности места установки, а также необходимой длиной ленты. При выборе учитывайте оптимальное количество светодиодов для требуемого уровня освещенности, чтобы не переплачивать за ненужную яркость

Расстояние от плинтуса до потолка

От того, как вы смонтируете плинтус и уложите ленту, зависит яркость освещения конструкции и ширина световой полосы. Чем дальше от потолка будет светодиодная лента – тем более рассеянным получится свет, падающий на потолок.

Ниже вы видите результат крепления на разной высоте. Придерживайтесь следующего принципа: если светодиодная подсветка будет выполнять роль и основного освещения в комнате — опускайте плинтус ниже (150+ мм.). Если лишь декоративный элемент — можно монтировать вплотную к потолку (5-20мм).

На приведенной выше фотографии видно, что светодиодная лента на потолке под плинтусом даёт неплохой эффект даже без подвесных гипсокартонных или натяжных конструкций.

За подвесным или натяжным потолком очень удобно спрятать проводку. Лучше ее укладывать в гофру и зажимать в клипсы, которые монтируются в бетон саморезами. Если карниз крупный, с широкой контактной площадкой, можно и проводку и даже блок питания прятать на карнизе.

Потолочный молдинг

Потолочный молдинг или потолочный плинтус или багет потолочный. Все эти названия применяются для обозначения декоративного погонажного изделия предназначенного для украшения стыка между стеной и потолком. Делаются потолочные молднинги из пенопласта, пенополистирола, полиуретана.

В контексте устройства светодиодной подсветки потолка нас интересуют следующие характеристики молдинга:

  • Прочность;
  • Ширина полок молдинга.

Обе эти характеристики важны по следующей причине. Обычно, молдинг приклеивается, а он именно приклеивается, сразу к стене и потолку двумя своими полками, в угол.

Светодиодная подсветка потолка с использованием молдингов меняет классическую технологию и требует приклеивания молдинга на одну полочку, только к стене с оставлением между молдингом и потолком расстояния.

молдинг клеится на одну полочку

Такой монтаж позволяет разместить, светодиодную ленту за молдингом и обеспечить подсветку потолка без лишних затрат на ремонтные работы. Так как молдинг будет держаться на одной полочке, то важна ширина нижней полки для большей поверхности приклеивания, и общая прочность молдинга.

Обратите внимание. Прочность молдинга зависит от материала, из которого он изготавливается

Самые прочные багеты из полиуретана, но они самые дорогие. Самые непрочные багеты из пенопласта и их применение для подсветки вызывает сомнения, а точнее забудьте о них.

Самые выигрышные места установки

Выбор места установки зависит от задачи:

  1. Лента используется для декоративной подсветки (дополнительно, кроме основного источника света). В этом случае дюралайт монтируется вокруг нужного элемента (к примеру — над картиной, или по периметру ниши, или под навесным кухонным шкафом). Свет выбирается не обязательно самый яркий, направляется на нужный элемент или поверхность.
  2. Лента используется в качестве основного освещения. В этом случае дюралайт крепят сверху — по периметру верхней части стены или на потолок, по другой схеме. Светодиоды должны быть мощными, чтобы обеспечить освещение всего помещения. Свет направляется от стены, «внутрь» помещения, чтобы рассеиваться.

Места для установки ленты, если она используется в качестве основного источника света:

  • За потолочный плинтус.
  • В ниши на подвесном потолке (можно сделать на стадии установки потолка, или если ниши в потолке уже есть).
  • По периметру — на верхней части стен или на потолке.

При установке на кухонной мебели

На кухне LED-ленты используют не только в качестве потолочного освещения — их также устанавливают на кухонные гарнитуры.

Возможные места установки:

  • передняя или задняя планка нижней части корпуса вытяжки (вдоль фильтра) — если лампы вытяжки слабые;
  • под навесными шкафчиками — в углу (между шкафом и стеной) или по дну шкафчика с краю (дальше от стены);
  • по низу столов (в этом случае подсветка будет только для красоты);
  • в выдвижных ящиках, открывающихся полках, шкафах — для подсветки пространства.

Для таких мест ленту чаще всего монтируют не в профиль, а просто клеят к поверхности, не прикрывая.

При установке в нишу или шкаф

Лентой можно подсветить внутренности шкафа или внутреннее пространство гипсокартонных ниш. Чаще всего их просто клеят к поверхности, без монтажа профилей.

  • в глубине ниши или шкафа, если он глубокий (пространства внутри много) и стоит в плохо освещенном месте (коридоре, или просто вдали от окна);
  • внутри выдвижных ящиков (шкафов, комодов, тумбочек);
  • внутри гипсокартонных ниш для картин, перегородок;
  • в шкафах в ванных комнатах.

Подключение RGB-ленты без контроллера

Иногда домашние мастера не желают тратиться на дополнительное оборудование. Именно в таких случаях на помощь приходит смекалка. К примеру, в наличие имеется 10 м RGB-ленты, а вот контроллер, как и блок питания, отсутствует. И вот здесь начинаются хитрости. Вместо стандартного блока питания вполне можно использовать адаптер от плазменного или LED-телевизора, который выдаёт 12 В. Главное, чтобы выпрямитель подошёл по параметрам выходной мощности. Единственной проблемой становится то, что таких блоков понадобится 3 штуки – по одному на каждый цвет.

ФОТО: mornsunpower.ruВот такие блоки питания вполне подойдут

Далее, вместо обычного выключателя устанавливается трёхклавишный. Соединение производится следующим образом:

  • ноль идёт сразу на блоки питания, а после них снова соединяется в одну линию;
  • фазный провод идёт через выключатель, где превращается в три отдельные жилы. Далее, каждая идёт на свой блок питания, а после – на определённый цвет RGB-ленты.

Таким образом, при включении отдельных клавиш будет зажигаться определённый цвет, а при их комбинации – можно будет добиться дополнительных оттенков.

А в качестве общей информации предлагаем ознакомиться с различными вариациями применения RGB-лент в дизайне интерьеров.

1 из 5

ФОТО: dekormyhome.ru
ФОТО: dekormyhome.ru
ФОТО: icled.ru
ФОТО: dekormyhome.ru

Статья по теме:

Частые ошибки при монтаже

Есть несколько ошибок, которые часто допускают при установке и из-за которых светодиодная лента служит намного меньше. Запомните несколько советов:

  1. Не фиксировать подсветку пластиковыми хомутами. Они пережимают основание и оно перегорает в этих местах.
  2. Не подключать последовательно ленты при общей длине больше 5 м.
  3. При использовании варианта в силиконовом покрытии лучше клеить его на алюминиевый профиль, который служит радиатором охлаждения и исключает перегрев.
  4. Выбирать блок питания с запасом мощности не менее 30%. Если он будет постоянно работать на пределе, то прослужит недолго.

Варианты в силиконовой оболочке не боятся воды, но нагреваются намного сильнее.

Если разобраться в теме, то выбрать светодиодную ленту и установить ее на потолке несложно. Главное – подобрать подходящий блок питания и контроллер, не перепутать провода при соединении и надежно закрепить подсветку на поверхности.

Виды подсветки

Существует несколько видов подсветки, которые могут быть оборудованы в помещении.

Таблица. Виды подсветки для потолка.

Вид Описание

Контурная рассеянная

Дает нежный красивый рассеянный свет. Потолок как бы подсвечен снизу по периметру, контуру. В этом случае светодиодная лента располагается на специальной полочке (на нижнем уровне в подготовленной выемке), а свет от нее падает на потолочную поверхность. Образуется сплошная светящаяся полоска.

Направленная

Светодиоды в этом случае будут установлены на откосе, который находится между двумя потолочными уровнями, светя как бы вдоль потолочной поверхности.

Точечная

Это покрытие потолка с эффектом «звездное небо». Светодиодные лампочки устанавливается в отделочный материал. Один из самых трудных видов организации потолочной подсветки, так как здесь понадобятся большие временные затраты.

Фигурная

Светодиоды устанавливаются в маленькие плафоны, которые будут вмонтированы в готовый потолок. Лампочки устанавливаются по нескольку штук, одна, например, светит вниз, несколько других создают «лучики» на поверхности потолка.

Подсветка дюралайт

Также подсветка подразделяется на:

  • целевую;
  • общего назначения;
  • дизайнерскую.

Монтаж контурной и направленной подсветки

Первый тип – это монтаж подсветки с целью разграничения определенных зон в помещении. Проще говоря, в этом случае подсветка используется для зонирования комнаты. Например, в кухне больше может быть освещена рабочая зона – дополнительный свет тут не помешает.

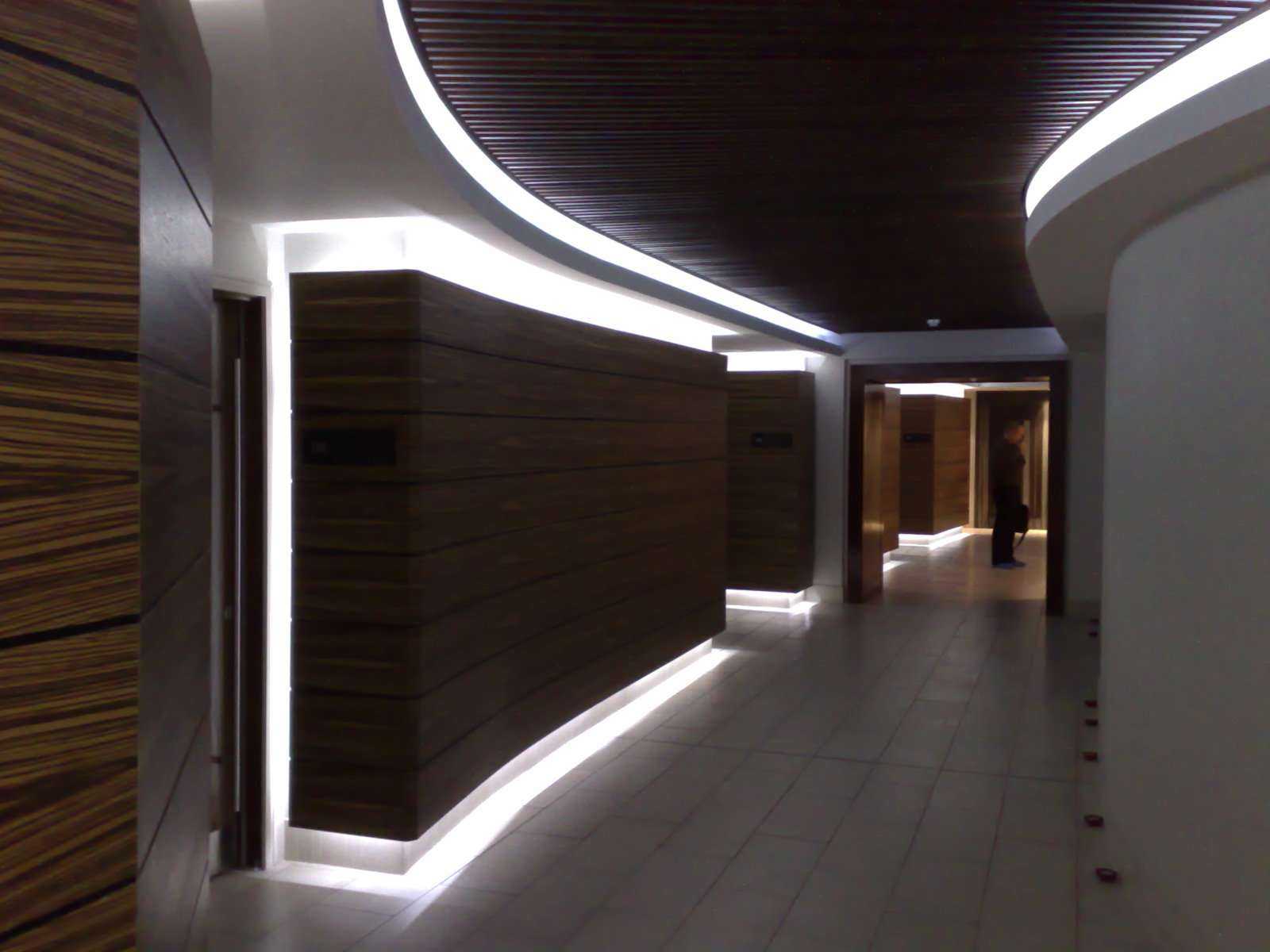

Подсветка коридора

Подсветка общего назначения – это обычное освещение. Правда, чаще всего она реализуется не за счет светодиодов, а с помощью точечных светильников. Хотя есть вариант, когда и светодиодная лента может превратиться в полноценный светильник – это светящийся потолок.

Светящийся потолок может быть установлен в помещении любого назначения. Для изготовления требуется светодиодная лента, натяжное полупрозрачное полотно. Лента крепится на черновой потолок и скрывается под натяжным материалом. В результате при включении света мы получим над головой полностью светящийся потолок.

Светящийся натяжной потолок

Обычно светящийся натяжной потолок комбинируют с гипсокартонной окантовкой. По периметру комнаты делают небольшой карниз из этого материала, а уже между его бортами помещают подсветку с полотном.

И, наконец, дизайнерский вариант подсветки потолка. Такое освещение не даст большого количества света, зато сделает помещение уютным и завершенным. К такому освещению как раз можно отнести и подсветку по периметру комнаты, и создание светящихся узоров на потолке.

Узоры создаются по такому же принципу, как и светящийся потолок. Только светодиодная лента размещается в форме нужного рисунка, а не по всему черновому потолку. При нажатии выключателя свет будет проникать через полупрозрачное натяжное полотно и создаст на потолочной поверхности ту же фигуру, что сделана из светодиодов.

Эффект живописи светом

Кстати, подсветка потолка не обязательно должна быть белой. Она может быть и одноцветной декоративной, и разноцветной RGB, то есть переливаться красным, зеленым, синим и другими оттенками. Цветная подсветка, если она подходит по цвету лампочек к стилю интерьера и общему виду комнаты, будет очень хорошо смотреться по периметру комнаты как при включенном основном свете, так и в темноте.

Установка светодиодной ленты на гипсокартонные конструкции

Сочетание многоярусных конструкций с освещением делают дизайн комнаты оригинальным. Для этого эффекта монтируется светодиодная лента на гипсокартон. Установка такого вида освещения дает массу преимуществ, и почти не имеет недостатков.

Однако нужно разбираться в вопросе выбора и монтирования светодиодных лент, чтобы система проработала обозначенный гарантийный срок. Дизайн и оформление потолка из гипсокартона светодиодной лентойЭтот параметр исчисляется в потреблении электроэнергии на один метр ленты. Производители предлагают светодиодные ленты с мощностью от 4,8 Вт до 25 Вт на метр. От этого показателя будет зависеть потребление электричества и светосила прибора. К тому же разные по мощности ленты требуют и разных источников питания (трансформатор). Блоки питания для пятиметровых шлейфов работают от сети, подавая на прибор 12 вольт.

Появление и развитие такого элемента техники, как световой диод, сделало переворот в плане обустройства освещения помещения. Такой элемент очень прост, это проводник в виде кристалла. Когда сквозь него проходить электрический ток, он начинает излучать свечение. Различные материалы могут давать разное по цветовой гамме свечение.

Чтобы приобрести качественную ленту, стоит обратить внимание на то, насколько хорошо собраны все элементы, их пайку и наличие соответствующих резисторов. Обычно сопротивление ленты составляет от 150 до 300 Ом

Если резисторы имеют более низкий показатель, лента не подходит.

Система управления или контролер дает возможность регулировать работу светодиодной ленты: снижать или повышать яркость, менять цвет или установить режим светомузыки с миганием диодов. Самые простые модели контролеров максимум могут изменять цвет свечения, а вот более дорогие модели могут работать в различных режимах.

Монтаж

Установить светодиодную подсветку своими руками несложно. Однако перед установкой стоит учесть тот факт, что ленты рассеивают часть энергии в виде тепла. Поэтому перед тем, как закрепить и подключить подсветку, в некоторых комнатах необходимо продумать изоляцию. Для диодов с большей мощностью это может быть подложка из алюминия. Если мощность подсветки небольшая, лампа необходима в качестве декоративного освещения, изоляцию делать необязательно.

В плинтус

Данный способ удобен тем, что подсветку можно крепить на потолок уже после монтажа потолочного покрытия

Основная задача заключается в покупке привлекательного внешне плинтуса, при этом важно учесть, чтобы он не был тонким. Это может привести к тому, что подсветка потеряет выразительность

В начале работы на потолок с помощью надежного клея (например, жидких гвоздей) крепят плинтус, оставляя канал около 8 – 10 см от потолка. Чтобы карниз был ровным, можно выполнить разметку, используя уровень.

После схватывания и высыхания клея приступают к монтажу ленты. Для этого поверхность плинтуса очищают, снимают клейкий слой с тыльной стороны подсветки, выполняют крепление на потолок либо тыльную сторону плинтуса в оставленный зазор. Если укладка самоклеящейся ленты кажется ненадежной, можно приклеить ее в нескольких местах силиконовым клеем или двусторонним скотчем. Останется подсоединить блок питания, а для разноцветных разновидностей RGB короб, учитывая полярность. После проверки напряжения в системе можно подключать ленту к блоку питания 220В.

В карниз из гипсокартона

Можно спрятать подсветку в гипсокартонный короб во время установки потолка. В момент возведения системы выполняют открытую либо закрытую нишу для укладки встроенной ленточной подсветки. Конструкцию короба изготавливают по разметке, подсоединяя к стенам несущие профили с CD-элементами, формируя нишу. При этом какой бы система ни была (одноуровневой, двухуровневой или многоуровневой), необходимо смонтировать ее с промежутком 10 см для того, чтобы обеспечить прохождение света от светодиодов.

На каркас кладут листы гипсокартона, оставляя нишу для ленточной подсветки. Периметр короба закрывают бортиком (карнизом), который в дальнейшем спрячет крепление ленты. Швы маскируют, грунтуют и красят, затем монтируют самоклеящуюся подсветку прямо на гипсокартон. Фиксацию осуществляют таким образом, чтобы свет светодиодов был направленным снизу вверх. После соблюдения полярности систему надлежит подсоединить к проводникам тока.

Подключение трансформатора

Выполняя монтаж потолка со светодиодной подсветкой, крайне важно помнить, что устройство светодиодной подсветки потолка обязательно должно сопровождаться ее правильным подключением к трансформатору, а самого трансформатора – к кабелю питания, провод фазы которого идет к выключателю.

Трансформатор следует осторожно поместить в потолочную нишу, после этого снять оплетку с кабеля питания и зачистить изоляцию на концах проводов на 5 миллиметров.

После этого коричневые трансформаторные провода необходимо подключить к проводу фазы кабеля, а синие – к рабочему нулю.

Затем должна подключаться светодиодная лента, при этом маркировку проводов необходимо соблюдать очень четко.

Уже после этого допускается подать ток и проверить, как работает подсветка потолка светодиодами.

Далее следует зафиксировать ленту со светодиодами в потолочной нише (прочитайте: «Ниша под карниз из гипсокартона»). Чтобы материал без труда крепился к любой поверхности, с обратной стороны ленты имеется специальная клеящая основа. Ее защитный слой нужно отклеивать постепенно, то есть по мере приклеивания ленты в потолочной нише (детальнее: «Монтаж светодиодной ленты на потолке — технология»).

Навесной потолок со светодиодной подсветкой оснащается подобным образом по всему периметру

Ее защитный слой нужно отклеивать постепенно, то есть по мере приклеивания ленты в потолочной нише (детальнее: «Монтаж светодиодной ленты на потолке — технология»).

Навесной потолок со светодиодной подсветкой оснащается подобным образом по всему периметру

Но если принять во внимание то, что за основу изначально бралась лента, состоящая из трех частей, то далее необходимо правильно соединить элементы между собой.

Как безопасно подключить светодиодную ленту

  • Тройники должны обязательно находиться внутри помещения. Это нужно для того, чтобы туда не попала вода и не вызвала короткое замыкание. Обязательное условие расположения тройников накладывает требования к соединительным кабелям, которых должно быть больше.
  • Все используемые кабели, входящие в блок питания и выходящие из него, обязательно должны иметь заземление. Это требование должно соблюдаться даже в том случае, если подключение светодиодной ленты нужно для подсветки потолка. Обычно у современных проводов присутствует такая система цветовой маркировки: фаза – коричневый провод; ноль – синий провод; защитное заземление – желтый или зеленый провод.

Подключение LED-ленты: общая информация

Для того, чтобы подключить светодиодную ленту в квартире или частном доме, потребуется приобрести блок питания с соответствующим классом защиты от пыли и влаги. Обычно используются блоки питания с выходным напряжением 12 В, реже – 24 В. Наиболее редко встречающиеся и не получившие широкого распространения – выпрямители на 36 В. Также существуют светодиодные ленты, подключающиеся к сети 220 в, однако и они требуют постоянного, а не переменного напряжения.

ФОТО: alfa-moduli.ruТак выглядит блок питания светодиодной ленты

Кроме того, при подключении LED-ленты можно использовать диммер, который даёт возможность регулировки интенсивности светового потока. Это очень помогает расслабиться вечером дома, особенно тогда, когда на работе (в цеху или офисе) постоянно включено яркое освещение, и глаза сильно устают.

Статья по теме:

Как соединить отрезки светодиодной ленты

На любой световой полосе есть маркировки, по которым её, при необходимости, можно разрезать. При этом, каждый из контактов в промаркированном месте отмечается. Это означает, что при необходимости можно спаять оставшиеся отрезки светодиодной ленты в единое целое, используя провода, или же соединить их специальными коннекторами, продающимися в любом магазине электротехнических изделий.

ФОТО: arlight-russia.ruЧётко видны места, по которым ленту можно разрезать

Также к блоку питания можно подключить и отдельные отрезки ленты. Для этого используются аналогичные элементы и инструменты: паяльник с проводами или коннектор.

Какую светодиодную ленту выбрать для подсветки

Выбор товара огромен, однако необходимо учитывать следующие характеристики диодных лент:

  1. Количество размещенных диодов на 1 метре ленты. От этого зависит интенсивность освещения. Светодиоды также отличаются размерами — чем больше, тем ярче.
  2. Показатель мощности источника питания, который предварительно определяется. Если взять модель SMD5050, где присутствуют 30 диодов, каждому из которых потребуется 0,24 ватт, то для натяжного потолка берется не более 2 лент по 5 метров (стандартная длина). Получается 300 диодов (10 м х 30 диодов). 300 х 0,24 = 72Вт. С учетом небольшого запаса мощности для монтажа такой светодиодной ленты потребуется источник питания не менее 100Вт.

    Тип светодиода

    Количество светодиодов на один метр

    Потребляемая мощность одного метра ленты, Вт

    SMD 3528

    60 4,8

    SMD 3528

    120 9,6

    SMD 3528

    240 19,2
    SMD 5050 30

    7,2

    SMD 5050 60

    15

    SMD 5050 120

    25

  3. Напряжение и источники питания. Все диодные ленты питаются от напряжения в 12 В постоянного тока. В сети присутствует, как правило, 220 В тока переменного. Возникает необходимость в понижающем трансформаторе.

  4. Наличие цветовой гаммы. В основном заводы – изготовители выпускают диодные ленты с RGB – элементами, где R – красный цвет, G – зеленый, B – голубой.
  5. Наличие элементов управления. Чтобы изменить насыщенность света в помещении используют специальные дистанционные пульты. Благодаря им можно менять яркость освещения.

Советы по установке светодиодной ленты на потолок своими руками

Задачу, как закрепить светодиодную ленту на потолке, можно решить самостоятельно при условии соблюдения следующих правил:

  • Работу следует выполнять в соответствии с проектом, в котором подробно описаны все детали установки.
  • Для фиксации светодиодной ленты на обратной стороне имеется липкий слой, защищенный специальной пленкой. Лента, наклеенная липучкой на гипсокартонный лист, через некоторое время может отклеиться. Чтобы ответить на вопрос, на что крепить светодиодную ленту, используют пластиковый уголок, который устанавливают в нише с помощью небольших саморезов. На таком материале лента со светодиодами фиксируется достаточно прочно.

Следует проявлять осторожность в процессе пайки проводов, так как пластик и светодиоды не переносят сильного нагревания.
Соединяемые участки светодиодной ленты не должны по длине превышать 3 метра, так как токопроводящая дорожка не выдерживает большого напряжения
В таком случае секции более 3 метров рекомендуется соединять с контроллером отдельными проводами.
В процессе самостоятельной установки светодиодной ленты очень важно следить за полярностью и назначением проводов.
На ленте имеются специальные линии, обозначенные производителем, по которым следует резать полосы с помощью острых ножниц или специальных кусачек.
При выборе светодиодной ленты важно учитывать степень воздействия того или иного цвета на психологическое восприятие. Известно, что желтый цвет является нейтральным в этом плане, красный способен возбудить психику, желто-зеленый и зеленый цвет помогает расслабиться и успокоиться.. https://www.youtube.com/embed/nhjO1LoxVmg

Расчёт светодиодной ленты и блока питания

Светодиодные ленточные осветители работают от постоянного тока, а подключение выполняется к источнику напряжения 12 В или 24 В. По этой причине для запитывания от обычной электросети используются преобразующие импульсные блоки питания, которые обязательно должны соответствовать мощности осветительного прибора. Уровень мощности можно определить по табличным данным.

Тип диодного ленточного осветителя Количество диодов в одном метре Показатели мощности
SМD-3528 60 шт. 4,8 Вт
SМD-3528 120 шт. 7,2 Вт
SМD-3528 240 шт. 16,0 Вт
SМD-5050 30 шт. 7,2 Вт
SМD-5050 60 шт. 14,0 Вт
SМD-5050 120 шт. 25,0 Вт

Комплектация схемы

Эксплуатация светодиодной подсветки предопределяет использование пускорегулировочных устройств: блока питания, контроллера и диммера.

Все необходимое для подключения

Блок питания: Работа светодиодов рассчитана на постоянный ток напряжением 12/24/36 В, а в сети гражданских и промышленных сооружений – ток переменный напряжением 220 В. Поэтому необходимо использовать адаптирующее устройство – блок питания.

Подключение RGB ленты с контроллером

Технические характеристики определяют конструктивные и параметрические показатели блоков питания:

  • Если создается влагозащищенные системы, то и блок питания должен иметь аналогичное герметическое исполнение. Если система освещения открытого типа, то блок выбирается незащищенный от попадания влаги и пыли.
  • Соответствие номинального напряжения ленты и питающего блока.
  • Расчетная мощность БП определяется простым умножением количества метров подключаемой ленты на номинальную мощность 1 метра плюс запас по мощности – не менее 25 %.

Блоки питания производятся со стандартными электротехническими параметрами, поэтому выбирайте, тот у которого мощность равна или немного больше полученного итогового значения.

Различные реализации подсветки обусловили многочисленные модификации контроллеров:

  • MIX – для систем с белыми светодиодами разной температуры свечения.
  • RGB – для трехканального управления красным, зеленым и синим цветами RGB (скорость смены цветов, плавность, цветовые сочетания подсветки).
  • DMX – для сложных систем многочисленными источниками света (RGB – до 170 ед., белых – до 512 ед.).
  • DALI – для системы «Умный дом».

Следующая
КухниРаковина у окна на кухне

Выбор источника питания

Другим важным компонентом осветительной или декоративной системы со светодиодной лентой является источник питания

Важно правильно подобрать его мощность, так как, при недостаточной величине, он будет перегреваться, а при избыточной – быть существенно больше по габаритам и стоимости. Свой источник питания нужно подбирать с небольшим запасом по мощности, например, в двадцать процентов, чтобы избежать неприятных коллизий при включении или при скачке напряжения

Базовое значение мощности источника питания можно рассчитать по формуле, в которой используется произведение длины подсветки на мощность одного метра светодиодной ленты, указанной производителем и на коэффициент использования. Последний показатель равен 1,3 при кратковременном использовании и 1,5 при постоянном применении.

При определении типа источника питания необходимо выяснить, рассчитана ли светодиодная лента на двенадцать или двадцать четыре вольта, и, соответственно этому, подобрать подходящий блок питания. После определения мощности блока питания необходимо выбрать вариант с активным и пассивным охлаждением. Первый из них потребляет чуть больше мощности и немного дороже. Увеличиваются также и габариты и шум от источника питания, но в целом вся система работает более надёжно.

Специалисты рекомендуют монтаж всего оборудования выполнять в электротехническом шкафу, кроме, конечно, диммера с инфракрасным управлением, который необходимо вынести для обеспечения доступа к нему инфракрасного излучения от своего пульта управления. В этом же шкафу можно смонтировать кулер. Если блоков питания несколько, то можно его выполнить общим.

В случае если рассчитанная мощность ленты выше, чем может управлять диммер, или применяются несколько источников питания, или устанавливается усилитель. Ещё одним элементом системы освещения являются соединительные провода, которые должны иметь сечение не менее одного квадратного миллиметра, и оплётку разных цветов.

Монтаж подсветки

Итак, рассмотрим, как установить светодиодные ленты для подсветки потолка. Самостоятельно установить светодиодную ленту абсолютно не сложно. Предварительно следует примерить ленту на участке монтажа, и разметить места для отверстий под крепежные элементы.

Дальнейшая установка осуществляется в соответствии со следующей пошаговой, интуитивно понятной инструкцией:

  • Подготовительные мероприятия с проводами или шлейфом включают в себя зачистку кончиков на 3-5мм и последующее скручивание. На скрутку нужно нанести каплю спиртового флюса и залудить при помощи паяльника. Можно вжимать участок скрутки проводов посредством горячего жала паяльника в канифоль, после чего погружать в расплавленный припой.
  • Соединение проводов осуществляется в соответствии с цветовой маркировкой, а шлейфовые проводники подводятся к контактной площадке на ленте. Стандартное время спаивания не должно превышать 7-8 секунд.
  • На пайку и проводную группу надевается термоусадочная трубка и фиксируется посредством нагрева. Прежде чем приступить к обжатию трубки-изолятора, все участки пайки рекомендуется подвергнуть герметизации посредством силиконового герметика.

Схема монтажа светодиодной ленты

На заключительном этапе монтажа следует подключить диодный ленточный осветительный прибор на клеммы таких устройств, как блок питания, контроллер или усилитель, после чего внимательно проверить правильность всей выполненной схемы. Контролеры применяются только при необходимости плавно управлять уровнем яркости и цветом светодиодных лент.

При правильно выполненном самостоятельном подсоединении, после включения напряжения диоды ленты загораются. В противном случае придётся демонтировать осветительное устройство или проверить работоспособность всех элементов схемы подключения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
