Шумоизоляция межэтажного перекрытия по деревянным балкам

Как сделать звукоизоляцию потолка в доме с деревянными перекрытиями. Виды шума и особенности его распространения. Какой выбрать материал для деревянного дома. Устройство деревянного перекрытия с шумоизоляцией. Технология монтажа изоляции на потолок.

Содержание

Виды шумов и особенности их распространения

Рациональный выбор и установка средств звукоизоляции невозможны без четкого понимания природы возникновения и распространения шумов. Традиционно выделяют четыре основных вида шума, передача которых наиболее вероятна через деревянные перекрытия потолка:

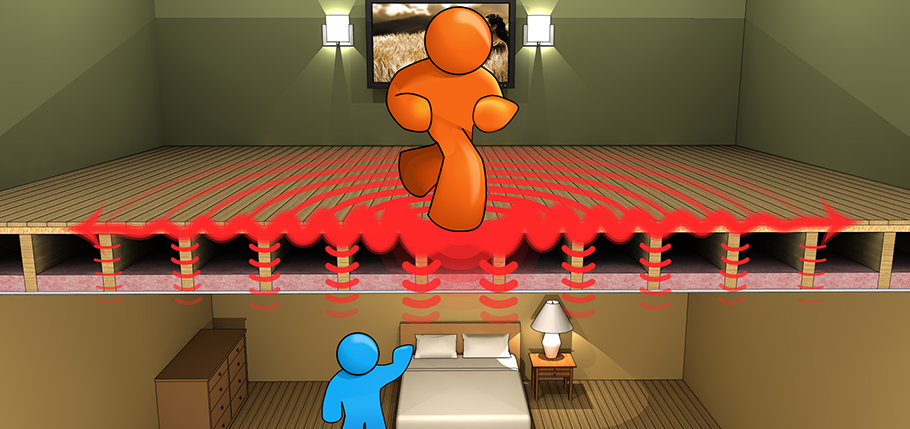

  1. Ударный – связан с природой вибрационных звуков и первоначально распространяется в твердой среде. Примером ударного шума может служить стук каблуков, звук переставляемой мебели, падения предметов на пол и т. п.
  2. Акустический – является следствием воздействия внешних источников звука и первоначально распространяется в воздушной среде, а уже оттуда проникает в строительные материалы. Самые распространенные примеры акустических шумов – голоса и музыка.
  3. Смешанные – комбинируют оба предыдущих вида, то есть распространяются одновременно в структуре конструкционных материалов и воздушной среде. Самый известный пример – работа электроинструмента и некоторых бытовых приборов.
  4. Структурный – шум, зарождающийся в соединениях строительных конструкций вследствие их относительного осевого или линейного смещения относительно друг друга. Проще говоря, структурный шум – это скрипы, стуки и прочие звуки, возникающие в местах неплотной подгонки стройматериалов.

Важно! Следует помнить, что не существует универсальных звукоизоляционных материалов, применение которых будет одинаково эффективно против всех видов шумов и всех звуковых частот. Тем более, должного эффекта никак нельзя ожидать от типичных утеплительных материалов, а особенно – минеральной ваты и подобных.
. Кроме того, важным фактором, от которого зависит интенсивность распространения звука, является наличие, частота и правильность монтажа поперечных лагов

В случае нарушения технологии их установки, тем более – при полном их отсутствии, возрастает вероятность появления структурных шумов, а остальные виды распространяются значительно интенсивнее за счет вибрации конструкционных материалов.

Кроме того, важным фактором, от которого зависит интенсивность распространения звука, является наличие, частота и правильность монтажа поперечных лагов. В случае нарушения технологии их установки, тем более – при полном их отсутствии, возрастает вероятность появления структурных шумов, а остальные виды распространяются значительно интенсивнее за счет вибрации конструкционных материалов.

Описание

Самым быстрым и простым методом межэтажной изоляции, является настил по деревянным балкам. Монтаж бруса через определенное расстояние не потребует больших усилий. После этого останется только заполнить образовавшиеся пустоты тепло и звукоизоляционным материалом и закрыть все отделкой пола этажа или мансарды. Дерево – это хороший проводник звука. Следовательно, если просто обшить балки между этажами деревом, тепло и звукоизоляция оставит желать лучшего.

ce553e2f8eb47659a226c2e8ae87d6fe.jpg09f05f94ca1b7ac3c4e6375e4bccebc5.jpg3faf8585d9ce7372dae6c5e21135b8c3.jpg61cff780dee1d0bb64283580f6eb080e.jpg

Правильный выбор теплоизоляционного материала, необходимо проводить отталкиваясь от того, где находится перекрытие. Так, для перекрытия между этажами большое значение имеет звукоизоляция. Перекрытие между этажом и чердаком должно иметь больше теплоизоляционных качеств. В доме, имеющем отопление на всех этажах, следует учесть переход тепла в верхние этажи. В таком случае выбор в пользу теплоизоляционных характеристик материала даст возможность сохранять микроклимат каждой комнате

Большое внимание надо уделить защите тепло- и звукоизоляционного материала от влаги. Для этого применяются паро- и гидроизоляторы

932e16a99e0465916d568d1d5236124a.jpg7118e516b66b41c8895883d74875129b.jpg23f922023c00aea0931b97876d571968.jpg

Материалы для звукоизоляции перекрытий

Деревянные конструкции легко проводят шум. Это обусловлено структурой и физическими особенностями древесины. Лучше всего звук распространяется вдоль волокон, медленнее в радиальном и особо медленно в тангенциальном направлениях. С помощью комплекса изоляционных мероприятий с применением строительных материалов обеспечивается звукоизоляция перекрытий.

Для этой цели используются следующие материалы:

  1. Волокнистые материалы: маты из минеральной ваты, базальтовые маты и плиты, эковата. Эти материалы имеют пористую структуру с многочисленными пустотами, которые не сообщаются между собой. Также эти материалы обладают высокими теплоизоляционными свойствами.
  2. Панели в виде сэндвича. Этот вид звукоизоляции поставляется в виде готового изделия. Он состоит из 2 жестких листов OSB и звукоизоляционного материала, расположенного внутри сэндвича. Панели используются для звукоизоляции плит перекрытия. Сэндвич обладает увеличенной несущей способностью и жесткостью конструкции. Звукоизоляция в частном доме с деревянными перекрытиями не ограничивается потолком, так как изолировать необходимо и перегородки стен.
  3. Полоски войлока, вспененной резины, полистирола и пробки снизят ударные шумы на балках перекрытия и стропильном каркасе дома.

Главное требование, которое предъявляется к звукоизоляционным материалам — высокий коэффициент звукопоглощения. Требования к перекрытиям регламентирует ГОСТ 8486-86.

Алгоритм укладки бруса

Во время возведения стен, предназначенные для укладки бруса, застилают своими руками в несколько слоёв рубероидом. За 1 день до укладки брус обрабатывают раствором антипиреном с целью защиты от огня.

На концах брус обтёсывают под углом 60° и обрабатывают их антисептическим раствором, потом – смолой.

Концы деревянного бруса оборачивают в гидроизоляционный материал и помещают в ниши. Расстояние от концов бруса до стен ниши должно оставаться не менее 4 см. Это устройство заполняется пенопластом или минеральной ватой.


Перекрытия в доме из бруса своими руками

Если стена кирпичная, и толщина стены меньше двух кирпичей, пространство наполняют раствором из цемента. Каждую третью балку фиксируют анкером, выступающим из стены на 20 см, заложенным во время строительства стены. Предварительно в балке своими руками высверливается устройство под анкер, соответствующего диаметру и глубине.

В стене брус дополнительно крепят кронштейном, прикреплённым к деревянным балкам.

Балки кладут от стен к центру, проверяя ровность укладки нивелиром. Обнаружив неровность, её устраняют при помощи просмолённых досок, подогнанных по ширине. Запрещается стёсывать брус или подкладывать под щепки, так теряется прочность конструкции.

Балки укладываются своими руками строго параллельно друг к другу с одинаковым шагом.

Примечание

Крайние балки никогда не располагают тесно к стене, оставляют, по крайней мере, 10 см. Никогда не устанавливают брус непосредственно возле трубы дымохода.

Изоляция от шума между этажами

Конечно, для обеспечения шумоизоляции между этажами стоит с обеих сторон, а точнее потолок и пол, утеплить и сделать это одновременно, чтобы усилить непроходимость шума. В основную конструкцию межэтажных перекрытий нужно вставить звукоизоляционный материал.

Балки, несущие на себе стойкость здания, изолируют стекловатой, поролоном или другим отражающим звук материалом. Наверх настилают доски или фанеру, и они крепятся саморезами к балкам через изоляцию.

Данные конструкции прослужат дольше, если делать шумоизоляцию потолка, пола, стен и покрытий, находящихся между этажами, по всем правилам. Да и в деревянных домах малейший шорох или скрип будет слышать весь дом из-за того, что дерево имеет свойство отлично проводить звук. Еще подобной характеристикой обладает стекло и поверхность из лакированного дерева.


Подытожив все вышесказанное, можно сделать вывод, что такое мероприятие, как изоляция перекрытий от шума и посторонних звуков в деревянном доме, просто необходимо, чтобы обеспечить не только хороший сон, но и комфортность проживания в течение всего дня. Сложно жить там, где слышен каждый шорох.

А изолировав помещения от проникающих звуков, можно обеспечить полноценную работу и сон. Это важные элементы хорошего настроения и жизнедеятельности.

Звукоизоляция деревянных перекрытий

Звук делится на два типа: ударный (стук каблуков, шагов) и акустический (голоса, музыка). Распространяются они по-разному. Акустический звук может задерживаться предметами и стенами, а ударный звук намного хуже задерживается жесткими перекрытиями. Соответственно, и шумоизоляция должна проводиться различными способами.

В доме перекрытием служат деревянные балки и пол. Балки, расположенные между этажами, прекрасно проводят все ударные звуки, потому как являются частями соединения потолка первого этажа и пола второго. В основном, для их соединения используются саморезы и гвозди, которые также являются прекрасным проводником звука. Так как же снизить уровень шума? Главное – это не делать жестких соединений. Необходимо делать так, чтобы балки перекрытий опирались на мягкий материал, который будет глушить ударные звуки.

Примечание! Защита от ударных звуков должна выполняться на этапе проектирования и строительства здания. Сделать это при уже готовой конструкции достаточно дорого и сложно, поэтому, в основном, делается защита только от акустических звуков.

Изоляция пола, стен от шума

Звукоизоляция пола делается в два этапа. Сначала черновой вариант, состоящий из балок, специального материала, напоминающего фольгу, и досок. На балки, составляющие основу пола, кладется покрытие отражающей стороной в дом, а сверху крепятся при помощи мебельного степлера доски.

Чистовой пол выравнивают нетолстой фанерой, независимо от шероховатостей или их отсутствия. В углах фанерных плит нужно просверлить дыры для обеспечения прохождения воздуха. Это необходимо для того, чтобы не происходило застаивания и появления воды. А уже сверху покрывают линолеумом и напольными досками, затем наносят лак.

В качестве изоляционного материала можно применить базальтовую вату или ее аналоги. Они не проводят не только шум, но и вибрации.

Для стен же необходимо два слоя материалов. В первом использовать лучше стекловату или вату, состоящую из волокон. А во второй прослойке применяют гипсокартон или кирпич. Также стоит учитывать, что крепление должно быть надежным и следует применять специальные прокладки, которые изолируют звук. А крепится все к специальному каркасу, сделанному из направляющих.


Нормы и требования

Перекрытия между этажами постоянно находится под механическим и акустическим воздействиями, вызывающими шум (хождение в обуви, падение предметов, хлопанье дверей, работа телевизоров, акустических систем, разговоры людей и так далее). В связи с этим установлены жесткие требования к изоляции. Способность звукоизоляции обозначается двумя индексами. Индексом изоляции воздушного шума Rw, дБ и индексом приведенного уровня ударного шума Lnw, дБ. Требования и нормы регламентированы в СНиП 23-01-2003 «Защита от шума». Чтобы обеспечить требования к межэтажным перекрытиям индекс изоляции воздушного шума должен быть больше, а индекс приведенного уровня ударного шума меньше нормативного значения.

4e14c3d692190b171854cfb70db303f8.jpgd4e5c752f15e2c5a4f9fd0f7818571ca.jpg12ecd222f35534f548f9c6a007d8e58f.jpg6c3382b2728eea8cce4f760b1d61b954.jpg

К утеплению перекрытий на территории Российской Федерации также предъявляются требования, изложенные в СНиП 23-02-2003 «Тепловая защита зданий». Требования, предъявляемые к утеплителю, определяются местом расположения перекрытия. При выборе утеплителей для перекрытий между этажами, больше руководствуются, тем какой будет конструкция. Например, если утеплитель помещается между лагами или балками предпочтение отдают базальтовым утеплителям невысокой плотности или стекловолокну.

64333c06d093e4ba09cbe247fb102121.jpg7fbd7122091863e1c20b21a310488968.jpgb2c870a6d316161088476e6e74c51eb0.jpg

Если утеплитель устраивают под стяжку, то плотность должна быть высокой. Кроме теплоизоляционных свойств, утеплитель должен удовлетворять требованиям экологической безопасности.

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Методика была описана на одном строительном форуме, грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект достойный.

Звукоизоляция деревянных балочных перекрытий между этажами минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и тд).

Марка акустической изоляции выбирается на ваше усмотрение, принцип у всех производителей один. Варьируется размер и плотность (толщина от 40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит, определенных габаритов.

Внимание! Монтаж ваты выполняется строго в защитных очках и респираторе. . Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты

Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука, представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант, ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается звукоизолятор. В качестве звукопоглотителя может использоваться:

  1. Минеральная вата (минвата)
  2. Базальтовое волокно
  3. Минплита
  4. Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не меньше 30 кгм3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит, а тлеет).

Строительный (технический) войлок – плотный материал из шерсти или синтетических волокон. Характеристики: плотность – 10-80 кг/м3, толщина 5-40 мм, ширина разная, варьируется в пределах до 2-х метров, теплопроводность от 0,03 до 0,07 Вт/(м•К). Выпускается в рулонах или в виде полотнищ.

Поглотитель звука между перекрытием и мембраной делается не только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс, возникающий между перекрытием и мембраной.

00cd5fadf0906c5515a5f6e616658099.jpg Звукоизоляция деревянных перекрытий — виброподвес Для достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е. должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку). Получается своего рода подвесной потолок.

e32edf7f866881b5f0b94f1494837ec9.jpg Самодельный виброподвес Звукоизоляционный пирог крепится по периметру к стенам, а посредине к балкам только посредством амортизирующих креплений (эластичный потолочный подвес), причем редким шагом, не меньше метра. Виброподвесы можно купить заводские или сделать самодельный виброгасящий подвес.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между перекрытием и мембраной. Получается, так сказать, потолок с резонансным поглотителем.

4d65098add791fde899f27c9d113118f.jpg Звукоизоляция деревянных перекрытий между этажами — устройство звукопоглощающей мембраны

Ещё возможно устройство такой конструкции – минвата крепится сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия. При таком устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Некоторые рекомендации по изготовлению плавающего пола

  1. Абсолютная звукоизоляция невозможна, так что ставить такую цель перед собой не стоит. Вполне достаточно, если имеющийся пол обеспечит комфортный уровень тишины.

    Вполне достаточно, если имеющийся пол обеспечит комфортный уровень тишины

  2. Выбирая материалы, необходимо попросить у продавца показать гигиенический сертификат. Дело в том, что такие вещи должны быть пригодны для использования в жилых помещениях и не причинять вреда здоровью людей. Однако имеются аналогичные средства для промышленных нужд, и к ним столь высокие требования не предъявляются.

    Звукоизоляционные мембраны Тексаунд. Гигиенический сертификат

  3. Хорошо зарекомендовали себя в качестве тепло- и звукоизолятора хвойные плиты, сделанные из древесины и не содержащие синтетических примесей. Они стоят довольно дорого, но ведь дом – это место, где человек планирует жить постоянно в течение долгого времени, поэтому не стоит экономить на своём здоровье.

    Хвойные плиты

  4. Лучше всего использовать несколько видов материалов, препятствующих проникновению и распространению шума. Как известно, сыпучие и волокнистые материалы считаются звукопоглощающими, а твёрдые – звукоизолирующими. К примеру, хорошую защиту от шума обеспечивает базальтовая вата на слое пергамина, поверх которой уложены плиты ГВЛ или толстая фанера.

Звукоизоляция деревянного дома отличается от аналогичных работ в кирпичных и бетонных зданиях. Эти отличия вызваны особенностями строения перекрытий и особенно – свойствами материала, из которого построен дом. Звукопроводящие характеристики дерева не позволяют пропустить такой этап строительства и ремонта.

К счастью, есть весьма действенные способы уменьшить проникновение звуковых колебаний между этажами в деревянных домах, и все, кто предпочитает подобные строения, могут наслаждаться спокойной и комфортной жизнью в своём доме.

Видео — Звукоизоляция пола в деревянном доме

Выбор шумоизоляционного материала

Звукоизоляция потолка в доме с деревянными перекрытиями может осуществляться несколькими методами, каждый из которых имеет свои особенности, преимущества и недостатки. К самым распространенным относятся:

  • волокнистые звукопоглощающие материалы – один из самых эффективных способов борьбы с шумами, представляющий собой листовые или рулонные утеплители (эковата, базальтовая и минеральная вата и др.), располагаемые по всей поверхности между потолком нижнего этажа и полом верхнего, или комбинируемые с другими материалами


войлок – располагается сверху на лагах, а также в местах примыкания стен, швах и прочих зонах, где есть неплотности, предотвращая проникновение звука сквозь них;

полистирольная, фольгированная, пробковая, резинопробковая подложка – тонкий рулонный материал, который укладывается сверху на напольное покрытие и/или балки, служит для гашения ударных шумов, вибраций;


песок – в комбинации с прочими материалами позволяет почти полностью решить вопрос звукоизоляции, укладывается в нижней части «пирога» потолка на полиэтиленовую подложку;

керамзит – крупнокусковой материал, принцип действия и способ расположения которого аналогичны песку, однако более удобный в обращении за счет меньшей удельной массы и исключения просыпаний в случае разрыва подложки;


черновой пол – монтируется по принципу плавающего пола (без крепления к лагам) из листов ДСП или ОСБ, гасит звуки за счет отсутствия жесткой связи с перекрытиями.

На практике не раз доказано, что один материал не в состоянии обеспечить должную шумоизоляцию, поэтому собирается специальный пирог, комбинирующий различные методы. Например, неплохой результат может дать следующая последовательность элементов (снизу вверх):

  • потолочные плиты;
  • деревянная обрешетка;
  • пароизоляционный слой;
  • минеральная вата + резинопробковая подложка на балках;
  • листы ДСП с приклеенной по всей площади резинопробковой подложкой;
  • ОСБ-плита, зафиксированная на ДСП;
  • паркетные материалы.


Поскольку такая конструкция является одной из самых действенных, технологию монтажа шумоизоляции будем рассматривать именно на ее примере.

Звукоизоляция пола декоративными покрытиями

Многие декоративные покрытия обладают звукоизолирующими свойствами. Это, конечно, не означает, что они способны бороться с шумом в одиночку, но как дополнение к основным видам изоляции не помешают.

К числу упругих декоративных покрытий, способных приглушить ударные шумы, возникающие от ходьбы, бега, падения предметов на пол, являются ковры, толстый линолеум, вспененный полиуретан, ламинат со звукоизолирующим слоем, пробковые покрытия.

Диапазон цен на такие покрытия широк, но все они просты в монтаже и не требуют каких-то сложных манипуляций с готовым основанием.

Звукоизоляция пола декоративными покрытиями

Звукоизоляция межэтажных перекрытий технология монтажа

Как видно, звукоизоляция междуэтажных перекрытий достигается с помощью разных материалов, однако технологический процесс, не зависимо от того, какой материал был выбран, одинаковый.

Как сделать звукоизоляцию межэтажных перекрытий — пошаговая схема

Шаг 1: Подготовка основания

Существует несколько способов снизить уровень шума в доме, один из них – «плавающий пол». Но практически любой процесс в строительстве начинается с подготовки места работы. Звукоизоляция помещения не является исключением. Приступаем к очистке поверхности. Основа, будь то межэтажное перекрытие или же межкомнатная перегородка, должна быть ровной и чистой. Так что берем в руки пылесос и начинаем уборку. В случае, когда речь идет не о строительстве нового дома, а о ремонте старого, необходимо удалить с пола прежнее покрытие и проверить стяжку на наличие неровностей, перепадов уровня и других дефектов. Если таковые есть, то немедленно устраняем их.


Шаг 2: Монтаж опалубки или каркаса

Настил не должен касаться стен и перегородок, в противном случае могут возникнуть акустические мосты, которые значительно снизят уровень шумоизоляции. Так что с помощью гипсокартона, тонких досок или же фанеры делаем временную опалубку по периметру всего помещения. А на стены (из кирпича или бетона) устанавливается каркас, для этих целей можно использовать профили либо деревянные бруски, которые крепятся вертикально с шагом 600 мм. В принципе, подобную обрешетку можно сделать и на полу вместо опалубки, тогда это будет несколько иная технология, чем описывалась ранее.

Шаг 3: Укладка изоляции

Если выбран способ «плавающий пол», то поверх подготовленной плиты перекрытия укладывается ровным слоем звукоизоляционный материал. Начинать укладку следует от угла. При этом помните, слой должен быть равномерным, не допускается наличие зазоров либо щелей, так что для достижения лучшего результата все стыки можно проклеить. Далее следует слой гидроизоляции. В случае с перегородками этот уровень материала укладывается в каркас, также лучше будет зафиксировать его с помощью клея.

Ни в коем случае нельзя оставлять пустоты, так как тогда желаемого эффекта не добиться. Звукоизоляция деревянных межэтажных перекрытий предполагает использование пожароустойчивых материалов. Перед тем, как укладывать минеральную вату, маты или другой вариант на пол, не мешает положить и слой пароизоляции. Он не даст влаге, поднимающейся снизу вверх, испортить материалы. Если применяется технология с каркасом, то заполнять его лучше в распор, т.е. ширина ячейки изоляции должна быть немного больше шага между профилями.


Шаг 4: Стяжка и обшивка

Теперь наступило время стяжки. Для этого на слой гидроизоляции устанавливаются маяки (их высота должна быть не более 15 мм и не менее 10 мм), сверху которых укладывается армирующая сетка и направляющие. Используем в работе строительный уровень. Далее заливается раствор. После того, как стяжка хорошенько застынет, нужно снять опалубку, а образовавшиеся пустоты (между стенами и стяжкой) следует также заполнить звукопоглощающим материалом. Межкомнатные перегородки, чаще всего, зашиваются гипсокартоном. Для максимального эффекта лучше установить его в два слоя со смещенными швами (где-то на 20 см). Все щели следует заполнить герметиком.


Шаг 5: Декорирование

И, конечно же, последним этапом является нанесение декоративного покрытия – ламинат, линолеум или же паркет для пола, обои или краска – для стен. В этом вопросе можно поэкспериментировать, так как нынешние материалы и технологии никак не ограничивают полет нашей фантазии. Обязательно нужно помнить, что исключительно звукоизоляция актуальна для межэтажных перекрытий, которые разграничивают отапливаемые помещения. Для чердачных и цокольных этажей необходимо подбирать такой материал, чтобы на высоте были не только его звукоизоляционные свойства, но и теплоизоляционные.

Как выбрать подходящий материал для перекрытий Звукоизоляция межэтажного перекрытия по деревянным балкам

Современные производители предлагают разнообразные звукоизоляционные материалы, которые рассчитаны для деревянных перекрытий между этажами. В обязательном порядке нужно внимательно изучать технические данные характеристики материалов, от которых во многом зависит шумоизоляция деревянных перекрытий.

Основным звукоизоляционным материалом может быть волокнистый. Это обусловлено тем, что волокнистые материалы позволяют звукам гаситься о конструкцию, благодаря чему предполагается максимальный уровень звукопоглощения. Современные материалы позволяют не только успешно бороться с проникающими звуковыми волнами, но и гарантированно сохранять тепло в помещении.

Дополнительная изоляция от звуковых волн, которые могут проникать между этажами, заключается в правильном обустройстве чернового пола из ДСП либо ОСБ. Нужно отметить, что плиты нельзя крепить к лагам, так как они должны формироваться между собой с помощью саморезов или специальных гвоздей. На балках черновой пол должен держаться под личным весом, напоминая плавающий пол. Уровень проникновения шумов через межэтажные деревянные перекрытия может уменьшаться благодаря тому, что жесткое соединение с перекрытием успешно предотвращается.


Использование рулонного утеплителя, который можно установить между перекрытием и несущей стены, дымоходом, позволит повысить уровень комфорта в доме. В шов нужно поместить рулонный утеплитель, причем достойными материалами являются войлок и ему подобные разновидности. Места соединения нужно закрыть качественным плинтусом, который будет прибит только к стене.

Войлок можно прикрепить к балкам, в результате чего он позволит снизить уровень шумов.

Для обустройства дома рекомендуется использование полистирольной, фольгированной подложки. Кроме того, для межэтажных перекрытий можно использовать подложку, созданную из натуральной пробки. Правильное оборудование пола позволит уменьшить уровень ударного шума, вибрационных действий.

Нужно отметить, что звукоизоляция между этажами в деревянном доме должна выполняться на этапе строительства здания. Только в этом случае можно гарантировать успешную защиту от проникновения звуков при обустройстве межэтажных конструкций.

Технологические особенности

Последовательность работ зависит от характеристики используемого звукоизоляционного материала. Отличие заключается в порядке укладки звукоизолятора.

Укладываем плиты

Чтобы в доме с деревянными перекрытиями было тихо, монтажные работы выполняют в следующей последовательности:

  • Демонтаж старого пола, если таковой уложен.
  • На доски, используемые при устройстве потолка нижнего этажа, укладывает паропроницаемый материал.
  • Между балками закладывается выбранный шумоизоляционный материал. Его толщина достаточна для обеспечения достаточного уровня звукоизоляции. Укладка — без зазора. При наличии щелей качество работ низкое.
  • Настилается слой гидроизоляционного материала.
  • Производится укладка резино-пробковой подложки, предназначенной для гашения ударов. Чтобы исключить смещение подложки в процессе эксплуатации, приклеивают к основанию
  • Настилают листы ДСП. Для достижения эффекта монтируется «плавающий» пол. Они используются как основание для декоративного покрытия.
  • Укладывается подложка. Ее характеристики зависят от вида и параметров напольного покрытия. Хорошо      себя зарекомендовала подложка из натуральной пробки, позволяющая повысить качество изоляции.
  • Пространство между панелями и стенами заполняется войлоком либо другими материалом с похожими характеристиками.

Совет! Толщина минеральных матов — не меньше 10 см.

21f7bffa749adf62b3af49a4cc9aadeb.jpgЗаполняем пространство между лагами

Если толщина лагов не позволяет уложить шумоизолятор достаточной толщины, следует выбрать плиты подходящей. Затем к уже зафиксированным лагам прибить еще одни под углом 90 градусом. В образовавшееся пространство заложить недостающее количество звукоизоляционного материала.

Используем песок

До начала работ проверить прочностные характеристики перекрытий. Балки должны быть мощными и прочными. Для начала нашиваются рейки на потолке 1 этажа. Пространство заполняется доской или толстой фанерой, а затем обшивается пароизоляцией. После этого засыпается песок. Для проветривания между верхним слоем песка и черновым полом предусматривают зазор в 3 – 5 см. После этого набивают войлок на лаги и стелется толстая фанера. Ее затем можно использоваться как черновой пол для декоративного покрытия.

Совет! Желательно предусмотреть поперечные лаги с вырезами под балки. В такие короба намного проще засыпать песок.

Таким образом, если шумоизоляция пола и перекрытий в деревянном доме, находящихся между первым и вторым этажом выполнена правильно, при эксплуатации строение не будет возникать проблем. Грамотно подобранные материалы и соблюдение технологических требований позволит добиться высоких результатов.



Как проводит звук деревянный потолок

Справедливости ради нужно отметить, что потолок из дерева – вариант менее «звонкий», чем бетон. Дерево не столь плотное и не столь однородное по составу. Материал не столько отражает звук, сколько резонирует, причем без искажений и посторонних шумов, что используется при производстве музыкальных инструментов. Однако для дела шумоизоляции пола или потолка это качество является недостатком.

Обычное строение потолка в доме таково: массивные балки опирают на стены, а затем сверху настилают черновой или чистовой пол – в зависимости от назначения 2 этажа. В абсолютном большинстве случаев обустраивается теплоизоляция, которая заодно служит и поглотителем звука.

Плавающий пол на деревянных лагах


Схема устройства плавающего пола на лагах.
1. Герметик.
2. Упругая звукоизолирующая прокладка.
3. Деревянная лага.
4. Настил пола из ДСП, OSB или фанеры.
5. Плиты звукоизоляции из акустической минеральной ваты.
6. Звукоизолирующие опоры.

Иногда, для устройства пола поверхность межэтажного перекрытия выравнивают с помощью деревянных лаг. Лаги устанавливают на основание перекрытия с помощью упругих звукоизолирующих опор, регулируемых по высоте, поз.6 на рисунке. Минимальное сечение лаги 40х50 мм.

Пространство между лагами заполняется акустической минеральной ватой. Сверху на лаги укладывается массивный настил пола из плит ЦСП, ДСП, OSB или фанеры в два слоя. Плиты настила скрепляются между собой так, как это делается при устройстве сухой сборной стяжки пола (см. выше). Рекомендуется использовать плиты толщиной 18-22 мм.

Звукоизолирующие свойства конструкции плавающего пола на лагах увеличиваются, если:

  • Увеличивать массу верхнего настила пола.
  • Устанавливать лаги на упругие опоры с низкой резонансной частотой.
  • Увеличивать насколько возможно высоту лаг.
  • Для слоя звукоизоляции применять плиты из акустической минеральной ваты с высоким коэффициентом звукопоглощения.
  • Отделять настил пола от лаг и боковых поверхностей стен упругими прокладками.

ed28310adc632d951a1e9afd1f5422c5.jpgОчень хорошо на практике зарекомендовала себя конструкция плавающего пола на лагах с применением упругих опорных элементов Vibrofix Floor на основе материала Sylomer (Австрия). Количество опор рассчитывают так, чтобы каждая опора несла определенную нагрузку, при которой резонансная частота системы плавающего пола окажется достаточно низкой.

5511114205084ca263378e9f0a8d8dd6.jpgИндекс снижения ударного шума пола на лагах на опорных элементах Vibrofix Floor с верхним настилом пола из двух слоев плит OSB толщиной 22 мм равен ∆Lnw = 34 дБ

Согласно результатам испытаний в акустической лаборатории, снижение индекса изоляции ударного шума составляет ∆Lnw = 34 дБ, что является очень высоким показателем для такой легкой конструкции.

Тихая конструкция

Сейчас речь пойдет о том, как своими руками сделать конструкцию пола тихой и не скрипучей. Лучше всего отличаются шумопоглощением полы из дерева на лагах, не касающихся стен дома. Для этого нужно укоротить лаги так, чтобы от них до каждой из стен оставался зазор около 10 мм, который также необходим при усадке постройки. Крайняя напольная доска прибивается на расстоянии до 15 мм от стен, а образовавшуюся щель запенивают и закрывают плинтусами.

Если доски крепить непосредственно к балкам, очень плохо поглощаются звуки из-за того, что в связке со стенами дома они создают жесткую конструкцию. Звук от шагов при ходьбе по такому покрытию передается к балкам и далее резонирует по поверхности стен и потолка.

Шумоизоляция здесь проводится при помощи специальной войлочной или резиновой прокладки, которую крепят к деревянным балкам. Перед укладкой прокладочный материал необходимо пропитать антисептиком, который предотвратит поражение деревянных элементов вредоносными насекомыми.

Если вы планируете своими руками строить перекрытия первого этажа, под которым будет оборудован подвал, или будете обустраивать перемычки между этажами или чердаком, которые одновременно послужат в качестве пола и потолка, то пол придется монтировать по балкам. Чтобы шумоизоляция была более эффективной, специалисты советуют поперек балок укладывать лаги таким образом, чтобы они не доставали до стен дома. В местах опор этих двух элементов помещают пропитанные антисептиком резиновые или войлочные прокладки для улучшения звукоизоляции. В качестве прокладок можно применять толь, уложенный в несколько слоев. Если настил из деревянных досок монтируют по балкам, то звукоизоляционный материал выстилают по всей их площади.

В доме, который не оборудован подвалом, пол на первом этаже можно сделать своими руками более тихим, если лаги не фиксировать к стенам, а также не укладывать на балки, а устанавливать их на опоры в виде столбиков, не касающиеся основы постройки. В таком случае шум шагов от пола не будет передаваться по поверхности стен и потолка.

Соединением досок служит шпунт или четверть. Именно при таких соединениях обеспечивается лучшая шумоизоляция за счет того, что здесь отсутствуют щели между элементами настила. Для укладки настила применяется хорошо высушенный материал. Сырая древесина после высыхания прогибается и образует щели, поэтому о качественной звукоизоляции здесь речь идти не может.

Инструкция по звукоизоляции

Шумоизоляцию деревянного перекрытия начинают с антисептической обработки всей древесины. После чего:

  1. На нижней части бруса закрепляют рейку. В образовавшийся зазор зашивают доску с толщиной от 2,5 см.
  2. Добавляют пароизоляцию. 10 см от её края загибают на стене.
  3. Пространство над балками заполняют войлоком, а между ними — волокнистыми матами.

Чтобы завершить основание на нижнем этаже, подшивают потолочное покрытие. Можно использовать гипсокартон, доски или вагонку. Верхняя часть перекрытия тоже подготовлена для настила полов.


Для установки напольного покрытия кладут доски 40х150 мм. Сверху либо делают теплоизоляционную прослойку под фанеру, либо подложку под паркет и ламинат.

Для поглощения высокочастотных звуков применяют материалы с волокнистой структурой. Для гашения низких частот — настилы. Сочетание обоих типов повышает эффективность шумоизоляции.

При шумоизоляции межэтажных деревянных перегородок желательно подбирать материалы с повышенной устойчивостью к огню. Перед укладкой ДСП, БТП или минеральной ваты всегда полезно добавить пароизоляционный слой. Он впитает влагу, не позволяя нанести вред звукоизоляционным материалам и древесине.

Шумоизоляция при помощи песка

Песок обладает отменными звукоизоляционными свойствами. Колебания воздуха сначала спрессовывают песок, а затем поглощаются им.

Помимо этого песчаная прослойка заполняет пустоты в межэтажном перекрытии. Таким образом, песок изолирует и высокочастотные, и низкочастотные волны.


У такого способа имеется недостаток — межэтажные перекрытия становятся тяжёлыми. Поэтому под песок нужно предварительно подобрать балочную опору из крепких материалов.

При шумоизоляции песком:

  1. Как и в описанной выше процедуре, на нижней стороне балки закрепляют рейку и зашивают зазор массивной фанерой. После чего добавляют пароизоляцию.
  2. Чтобы связать деревянную перегородку, при укладке поперечных досок делают прорезь под балки. В итоге образуются сравнительно небольшие ячейки, куда впоследствии насыпают песок.
  3. При засыпке рекомендуют оставить 5 см от верхнего края. Это нужно для того, чтобы проветривать перекрытие.
  4. Закончив сыпать песок, набивают на лаги войлок, после чего стелят фанеру.

Этим завершают подготовку основания для чистового пола.

Черновой или плавающий пол

Черновой пол — это фанера, уложенная на поперечные лаги с отступом от стены 30 мм. На фанеру, которая накрывает доски, кладут войлок, не делая зазоров, после чего настилают пол. Такая конструкция существенно повышает уровень шумоизоляции


Плавающий пол также помогает улучшить звукоизоляцию. Его отличие от чернового пола в том, что фанеру не закрепляют, а просто укладывают поверх войлока. Чтобы скрепить фанерные листы друг с другом, вниз устанавливают рейку. При этом между полом и брусьями образуется свободное пространство, которое исключает возможность трения древесины и увеличивает шумоизоляцию.

13df1e5d82afd3cf0b67e146e4e38180.jpgУкладку плавающего пола начинают с угла и следят за тем, чтобы настил был равномерным, без трещин, зазоров и пустот. На этом этапе нужно заделать образовавшиеся стыки. Затем кладут в каркас гидроизоляционную прослойку и закрепляют её на клеевой основе.

Технология укладки

В частном деревянном доме установку шумо- и звукоизоляции лучше всего проводить во время строительства или на стадии черновой отделки. Это избавит от загрязнения материалы финишной отделки (обои, окраска, потолок и так далее). Технологически процесс укладки шумо- и звукоизоляции не отличается сложностью, и провести его можно своими руками.

Примером может служить следующий порядок этапов монтажа.

  • В первую очередь весь брус необходимо покрыть антисептиком. Это защитит дерево от появления паразитов, плесени, грибков и загнивания.
  • На следующем этапе снизу балок набивается черновой настил. Для этого подойдут доски толщиной 25–30 мм.
  • Затем производится монтаж пароизоляции поверх сформированной конструкции. Стыки пароизоляции необходимо склеить строительным скотчем. Это предотвратит осыпание утеплителя. Края должны заходить на стены на высоту 10–15 см, что защитит изоляционный материал по бокам от проникновения влаги со стен.
  • После того как слой пароизоляции герметично закреплен на черновом настиле, на него укладывается утеплитель. При этом материал теплоизоляции монтируется не только между балок, но и поверх них. Это делается, чтобы избежать щелей, через которые могут проходить звуки и тепло. В целом такой подход обеспечит наиболее высокий уровень шумо- и звукоизоляции.

b7253c038338d4bdeef08a14518c133b.jpg9784ab3c19a84b252c354831d7b10b48.jpg9c96898fc407d4dd84e05a55b853d7a1.jpg675263c7ddd3d8c5b284b62a07b0fcb4.jpg

  • На завершающем этапе весь утеплитель покрывается слоем пароизоляции. Как и на начальных стадиях это будет служить защитой утеплителя от влаги и пара. Также необходимо плотно склеить скотчем стыки пароизоляции. После проведения этих этапов тепло и звукоизоляция готовы. Осталось смонтировать черновой пол. Для этого можно использовать доски шириной 30 мм. Но лучшим вариантом будет крепление ДСП, в два слоя. В этом случае края ДСП должны ложиться на лаги, а второй слой должен быть смонтирован так, чтобы перекрывать стыки первого слоя.
  • В результате проделанных операций с черновым полом получится покрытие, не имеющее соединения с балками, технология называется плавающий пол. Покрытие в этом случае держится за счет собственного веса, а отсутствие крепления с балочной конструкцией препятствует прохождение ударного шума. Этот метод является дополнительной звукоизоляцией. При приобретении плит из ДСП и ОСБ, изоляционных материалов обязательно важно узнать их производителя и, если это возможно, – тип материала. Строительные материалы могут выделять токсичные газы, поэтому рекомендуются более качественные материалы.


В монолитных домах, двухэтажных или имеющих больше этажей, на бетонных перекрытиях тепло и звукоизоляцию устраивают под стяжкой.

Советы по монтажу

Установку звуко и шумоизоляции потолка в деревянном доме удобнее проводить еще на стадии строительства.


Процесс отличается относительной простотой и включает следующие этапы:

  1. Из резиново-пробковой подложки толщиной 4 мм вырезают длинные ленты необходимой ширины и наклеивают сверху на балки перекрытий при помощи строительных клеящих составов, рекомендованных производителем подложки.
  2. Промежутки между перекрытиями заполняют листовыми волокнистыми звукопоглощающими материалами (минеральной ватой), толщина которых должна быть максимально близкой к толщине перекрытий, но не превышать ее. Листы обрезают таким образом, чтобы они входили в промежутки с легким натягом и удерживались там исключительно за счет свойств упругости материала. При обрезке также важно свести к минимуму величину технологических зазоров и неплотностей. Центрирование листов в промежутках выполняют по нижней кромке.


Основной шумоизоляционный слой и расположенные с ним в одном уровне нижние грани балок перекрытий покрывают слоем пароизоляции. Для этого рулонный материал крепят строительным степлером к балкам, а все стыки проклеивают специальной широкой лентой.


Сквозь пароизоляционный слой напрямую к балкам перекрытия саморезами крепят обрешетку из деревянных реек сечением 30*30 или больше, в зависимости от типа потолка.
К обрешетке, а в некоторых местах (для большей прочности) – сквозь обрешетку к балкам, саморезами (желательно – по заранее намеченным тонким сверлом линиям) крепят листы гипсокартона или другие материалы, принятые в качестве основы потолка нижнего этажа.
Сверху на покрытых подложкой балках располагают обрезанные до нужных размеров и скрепленные вместе листы ДСП толщиной 16 мм или больше. Затем листы обклеивают резиново-пробковой подложкой, а сквозь нее к ним привинчиваются ОСБ-плиты.
На ОСБ располагают финишный материал пола, например, паркетную доску.

vseopotolkah.ru

Процесс монтажа

Доска прибивается к балкам пола для организации чернового пола. Далее поверхность застилается паробарьерной пленкой так, чтобы между листами был перехлест в 100 миллиметров. Она необходима для защиты утеплителя от испарений нижнего этажа. Так, укладывая изоляцию сверху, первым делом кладется паробарьер; если укладывается изоляция снизу, то пленка кладется после утеплителя. Для крепления пленки используется нить, которая наматывается зигзагообразно на гвозди, которые предварительно вбиваются в балки. Когда пленка будет полностью зафиксирована, гвозди забиваются до конца.

Далее в пространстве между балками укладывается материал. Монтаж делается внатяг, то есть, ширина листов должна быть больше на 2 сантиметра, чем длина места установки. Толщина теплоизоляции должна быть минимум 100 миллиметров. Делая утепление, необходимо добиваться максимального прилегания его к балкам, чтобы не образовывались «мостики холода». После этого кладется чистовой пол.

Примечание! Вместо листов утеплителя часто используется керамзит, который имеет прекрасные свойства изолятора.

Балки в кирпичном доме

В кирпичном частном доме перед укладкой концы укутывают рубероидом или смолят. В пространство между концом балки и кирпичом прокладывают утеплителем, чаще — минеральной ватой. Обязательно оставляют зазор для вентиляции, чтобы материал не прел и не покрывался конденсатом. Если пазы не предусмотрены, то балки своими руками фиксируют на анкеры, предварительно заделанные в кирпич или железобетон.

Утеплитель помещается точно между лагами и балками, не больше и не меньше. Допускается оставление 3-4 см для вентиляции. Пенопласт и полистирол использовать в этом случае не желательно, так как имеют плохую шумоизоляцию.


Расчет сечений балок междуэтажных перекрытий

Допускается устройство экструдированного пенополистирола и материал, подавляющий дребезжащие шумы. Дальше выкладывается древесно-стружечная плита и напольное покрытие.

Роль звукоизоляции выполняют утеплители из листов пергамина, используют любой теплоизоляционный материал.

При строительстве межэтажных деревянных перекрытий своими руками особое внимание обращают на места, где проходят варианты трубы: котельные, дымовые, каминные. Между балками и трубами промежуток нужно сделать не менее 0,25 м

Вокруг труб устанавливают асбестовую прокладку. Вместо асбеста можно брать базальтин.


Способ крепления деревянных балок в пазах стен

Звукоизоляция пола в доме

Звукоизоляция пола в доме с деревянными перекрытиями выполняется по методу плавающего пола. Принцип выполнения такого пола включает в себя ряд особенностей:

  1. Покрытие чернового пола не должно быть тоньше 25 мм.
  2. Края плит профилируют по типу шпунт-паз.
  3. Для крепления плит используются саморезы с оцинкованным покрытием.
  4. Соединения герметизируют.
  5. Под плиты укладывают прокладки из пробки, листового войлока, резины или вспененного полистирола.
  6. На черновой пол укладывают слой звукоизоляции в виде минеральных плит. Плотность звукоизоляции не менее 125 кг/м3.
  7. На изоляционный материал укладывают плиты верхнего напольного покрытия, стыки проклеивают герметизирующим составом.
  8. Для финишного покрытия используйте ламинат или линолеум, который укладывается на подложку из пробки вспененного полистирола или полиэтилена.
  9. Плинтус прибивают только к стене, со стороны пола укладывают демпферную ленту. Приветствуется использование пластикового плинтуса с гибким краем.
  10. В зазор между инженерными трубами и перекрытием укладывают звукоизолирующую прокладку из каучука.

Эти особенности помогут добиться шумовой и вибрационной изоляции пола.

Борьба с вибрациями

Устройство перекрытий в домах с деревянными балками в качестве силового элемента имеет свои особенности. В таких системах именно несущая балка становится прекрасным проводником всех колебаний, от которых требуется защита. Чем более сильно эта деталь связана с обшивкой потолка или пола, тем сильнее звукопроводимость всей системы.

Важно: колебания могут распространяться не только по плоскости перекрытия, но и по стеновым перегородкам. Подобные колебания называют «структурными»

Поэтому, для создания эффективного барьера требуется обеспечить изоляцию стеновых конструкций, путем установки между стенами и покрытием пола или потолка специальных прокладок.

Для того, чтобы создать качественно выполняющий свою функцию барьер для волн ударного типа, необходимо отказаться от жесткой связки обшивки пола и потолка с несущими деталями. Вместо жестких соединений создаются специальные опорные элементы из мягких материалов, либо применяются демпфирующие прокладки. Для потолочных конструкций используются специальные подвесные элементы с демпфирующими вставками.


Естественно, что подобные работы необходимо выполнять еще на стадии монтажа межэтажной конструкции, в частности – и укладки пола. Наиболее простым способом улучшить защиту помещений в этом случае, будет прокладка между покрытием пола или потолка и несущими деталями демпфирующих прокладок.

Расчет

Характерными ошибками при расчете звукоизоляции является сравнение двух материалов, в которых указана характеристика звукоизоляции и звукопоглощения. Это два разных показателя, которые нельзя сравнивать. Индекс звукоизоляции определяется при частотах в диапазоне от 100 до 3000 Гц. Ошибкой также является бытующее мнение, что пенопласт хороший звукоизолирующий материал. В этом случае слой 5 мм хорошего звукоизолирующего материала превосходит 5-сантиметровый слой пенопласта. Пенопласт относится к жестким материалам, и препятствуют ударным шумам. Наибольший эффект шумоизоляции достигается в том случае, когда сочетаются твердые и мягкие изоляционные материалы.


Каждый теплоизоляционный материал характеризуется сопротивлением теплопередаче. Чем больше эта характеристика, тем лучше материал сопротивляется теплопередаче. Чтобы обеспечить необходимый уровень теплоизоляции, варьируют толщину материала. В настоящее время для расчетов теплоизоляции и шумоизоляции существует множество online-калькуляторов. Достаточно внести данные о материале и получить результат. Сверяя с таблицами требований СНиП, выяснить насколько предлагаемый вариант удовлетворяет необходимые нормы.

Звукоизоляция в межкомнатных перекрытиях материалы и их разнообразие

Как говорилось выше, существуют разные способы повысить шумоизоляцию помещения. Один из наиболее экономных – оставлять между перекрытиями воздушную подушку. Правда, не забывайте, что «у дешевой рыбки всегда будет и не самая вкусная юшка», так что лучше немного потратиться и купить специальный материал, обладающий необходимыми свойствами. Сегодня огромной популярностью пользуются рулонные маты, структура которых состоит из пустотных, не сообщающихся между собой мембран.


А для того чтобы была обеспечена звукоизоляция в межкомнатных перекрытиях, материалы используются более разнообразные. Так, неплохо себя зарекомендовали сэндвич-панели, состоящие из двух жестких листов и утеплителя, расположенного между ними. Также нашла свое применение для этих целей и минеральная вата. Есть еще один «экологичный» вариант, правда, в этом случае придется помучиться, так как создавать этот материал нужно самому. А именно, можно перемешать опилки с глиной или гипсом и заполнить этим составом средний слой в конструкции каркасного строительства.

Новыми, но уже отлично зарекомендовавшими себя в деле изоляции являются напыляемые покрытия. Наносятся они с помощью специального оборудования. Их особенностью является возможность регулирования толщины слоя. Так что создать тишину есть из чего, к тому же, в пользу шумоизоляции постройки говорит еще и то, что практически все материалы, которые применяются для уменьшения проникновения звука в помещение, обладают еще и теплоизоляционными свойствами.

Общие сведения

В первую очередь разберемся с самим термином «шумоизоляция» – что же это такое? Данное понятие означает уменьшение уровня шума, который доносится через потолок или пол. Этот эффект достигается путем монтажа специальных строительных материалов.

Надо сказать, что по своей структуре звук делится на три типа:

Тип звука Особенности
Ударный Сопровождает падение предметов, шаги, перемещением мебели и т.д. Его проводниками являются твердые строительные конструкции.
Акустический (воздушный) Представляет собой звуковые волны, распространяющиеся по воздуху. Источником может служить человеческий голос, аудиоаппаратура, музыкальные инструменты и пр.
Структурный Является разновидностью ударного шума. Проводниками этого звука служат места стыка строительных конструкций.

Для предотвращения распространения каждого из этих типов звука используются разные звукоизолирующие материалы. Главное требование, которое к ним предъявляется – это высокий коэффициент звукопоглощения.

Минеральные маты

Порядок монтажа звукоизоляции потолка

Перед началом работ по звукоизоляции потолка тщательно осмотрите потолок на наличие трещин. Трещины необходимо расшить и заделать цементно-песчаным раствором.

Просмотрите места примыкания плит перекрытия к стенам. При обнаружении щелей их также необходимо устранить.

5f0c62147d9c6e0c831e8551120e3965.jpgУстановите на потолке виброподвесы для крепления металлопрофиля подвесного потолка. На стенах закрепите направляющие профили ПН 27/28 мм. Под направляющие профили нужно положить демпфирующую ленту в два слоя.

Закрепите плиты звукоизоляции по всей площади потолка. Для крепления, плиты накалывают на установленные на потолке виброподвесы. Дополнительно используют пластиковые дюбель-грибы длиной 70-100 мм. Можно также использовать полиуретановый клей — пену. Установка плит, до монтажа потолочного профиля, позволяет качественно, без пропусков закрыть звукоизоляцией всю поверхность перекрытия.

Выполните монтаж на виброподвесах каркаса подвесного потолка из элементов потолочного профиля ПП 60/27 мм. Несущие и поперечные профили монтируются в один уровень стандартным способом. Расположение профилей на потолке должно быть таким, чтобы все  стыки плит обшивки обязательно попадали на профиль.

a364186fd7df45a9708d957c6b260152.jpgНа каркас устанавливают первый слой обшивки из гипсоволокнистых листов ГВЛ толщиной 10 мм. Листы закрепляют саморезами. Стыки листов уплотняют виброустойчивым силиконовым герметиком. Вместо листов ГВЛ для первого слоя обшивки можно применять гипсокартонные ГКЛ, что приведет к некоторому ухудшению параметров звукоизоляции.

Затем на каркас закрепляют второй слой обшивки из листов ГКЛ толщиной 12,5 мм. Листы укладывают со смещением относительно первого слоя, так, чтобы стыки листов в первом и втором слоях не совпадали.

Стыки между листами ГКЛ заделывают как обычно, шпаклевкой с проклейкой их лентой.

После установки обшивки подвесного потолка необходимо обрезать выступающие части демпфирующей ленты.  Швы по периметру обшивки, в местах примыкания к стенам, в случае необходимости уплотняют силиконовым виброакустическим герметиком. Применение монтажной пены недопустимо!



Технология монтажа изоляции на потолок

Выполнять звукоизоляцию междуэтажного перекрытий лучше всего на стадии возведения жилой постройки.

Шумоизоляция потолка в доме с деревянными перекрытиями делается в такой последовательности:

  1. На уложенные в процессе строительства балки перекрытий крепят ленты из резиново-пробковой подложки. Для этого материал нарезают на полосы нужной ширины. Для приклеивания подложки к балкам используют строительные клеи, которые рекомендованы производителем.
  2. Снизу к балкам прикрепляют пароизоляционный материал. Для фиксации используют обрешетку из деревянных реек. Пароизоляцию укладывают с нахлестом соседних полос на 10-15 сантиметров. Стыки проклеивают скотчем, а сам материал крепят к балкам строительным степлером. После этого для дополнительной фиксации сооружают обрешетку с шагом полметра. Для этого используют деревянные рейки сечением 3х5 см. Обрешетка не только фиксирует пароизоляцию, но и служит основой для подшивного потолка, а также будет поддерживать тепло- и звукоизоляционный материал, закладываемый между балками.
  3. После этого между несущими элементами перекрытия со стороны верхнего этажа укладывают минеральную вату или другой подходящий звукоизоляционный материал. Для этого плиты нарезают чуть больше шага балок, чтобы они плотно фиксировались между ними без зазоров.


Важно! Толщина плит минваты должна быть равна высоте балок. Если толщины звукоизолятора недостаточно, плиты укладывают в несколько слоев со смещением стыка

  1. Затем к балкам прибивают древесно-стружечные плиты так, чтобы стык соседних листов приходился на середину несущего элемента. Между листами и стенами оставляют небольшой зазор в 2-5 мм для компенсации расширений материала из-за перепадов влажности и температуры.
  2. Тонкая подложка из смеси пробки и резины приклеивается по всей поверхности ДСП.
  3. Далее укладывают ориентированно-стружечные плиты и привинчивают их шурупами к ДСП через подложку.
  4. Сверху по полу из ОСП укладывают выбранное напольное покрытие.
  5. С нижней стороны перекрытия потолок подшивают гипсокартонными плитами. Листы крепят к обрешетке саморезами так, чтобы стык соседних плит оказывался на середине широкой стороны реек. Швы и места установки крепежных элементов шпаклюют, а поверхность грунтуют. Швы дополнительно усиливают малярной сеткой, чтобы защититься от образования трещин. После этого потолочная поверхность готова к нанесению финишной отделки.

Шумоизоляция потолка в постройке из древесины позволит повысить комфортность проживания, дополнительно улучшить теплоизоляционные качества помещения. Благодаря использованию всех необходимых конструктивных слоев перекрытия элементы из древесины будут надежно защищены от сбора конденсата и порчи из-за развития гнилостных процессов.



Устройство шумоизоляции межэтажных перекрытий в деревянном доме

Как при теплоизоляции полов, подобным образом нами делались и межэтажные перекрытия с той лишь разницей, что упор шел на шумоизоляцию. Снизу к балкам межэтажного перекрытия (150 на 60) мы пришили сплошным ковром теплоизол толщиной 5мм фольгированной стороной в низ.


На теплоизол, снизу была набита обрешетка из бруса 50 на 50 мм с интервалом 500 мм. На обрешетку в свою очередь закрепили фанеру толщиной 10 мм. Теперь на фанеру планируется закрепить материал чистовой отделки потолка, что тоже улучшит звуконепроницаемость.


Пол второго этажа был сделан посредством выстелания обрешетки из доски 40 на 150 мм, доски привернуты саморезами (во избежание скрипа) с интервалом 150 мм.


На обрешетку мы выстлали фольгированный теплоизол толщиной 5 мм, пришитый сплошным ковром фольгированной стороной вверх.В свою очередь на теплоизол уложили фанеру толщиной 12 мм.

По углам всех помещений в перекрытиях во всех слоях необходимо сделать отверстия для проветривания

Однако важно учитывать, что отверстия воздуховода не должны пронзать весь пирог межэтажного перекрытия сверху донизу в одном месте, иначе все труды по обеспечению звукоизоляции будут напрасны. То есть если отверстия-воздуховоды в фанере сделаны в правом углу комнаты, то отверстия-воздуховоды, сделанные в следующем слое звукоизоляции, должны быть сделаны в левом углу

На каждый слой должно быть два отверстия, обычно их располагают по диагонали относительно углов помещения.

Многие могут поспорить, что проще, быстрее и эффективнее не городить огород из прослоек и звукоизоляционных мембран, а просто заполнить межэтажное пространство минватой. По нашему опыту этого недостаточно. Кроме того, что межэтажное пространство насыщается влагой, а соответственно и деревянные элементы конструкций, что может вызвать гниение и сокращение срока их службы, подобная звукоизоляция совершенно неэффективна, так как звуки, особенно ударные, хорошо проводятся через деревянные элементы и в этом случае насквозь пронзают всю толщину перекрытия.

Надеемся, что Вам пригодятся наши советы в строительной работе, и Вы сумеете добиться желаемой защиты от холода и шума в Вашем прекрасном доме.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий
