Как сделать двухскатную крышу дома

Довольно непростая задача двухскатная крыша своими руками, но вполне выполнима с помощью верных товарищей и доскональным изучением теории.

Типы двухскатной кровли

Конструкция двускатной крыши различается по форме и расположению стропил. По форме выделяют следующие виды:

  • Симметричная — стандартный тип кровли с двумя скатами в виде равнобедренного треугольника;
  • Ломанная или мансардная конструкция предполагает устройство жилого помещения на чердаке и монтаж мансардных окон;
  • Несимметричная крыша подразумевает, что конек размещен не по центру, а сдвинут в одну из сторон. Такая конструкция смотрится более оригинально;
  • Разноуровневая система более сложная в установке, и предполагает, что скаты такой крыши не соединяются в одном коньке и располагаются на разных уровнях;
  • Полувальмовая – двухскатная крыша со скошенными концами конька.

Кроме того, кровля бывает различной по сооружению стропильной системы. Так, выделяют наслонные и висячие стропила. Висячая конструкция имеет только две точки опоры в виде стен. Поэтому вес кровли, нагрузка снега и осадков приходится именно на эти стены. Чтобы снизить давление, стропила соединяют металлической или деревянной стяжкой. Чем выше такая стяжка, тем она крепче и прочнее. Расстояние между опорами при этом составляет до 6,5 метров.

Наслонная система состоит из брусьев с промежуточной подпоркой на внутреннюю стену дома. При данной конструкции требуется обязательный монтаж мауэрлата. Мауэрлат – это брус с сечением 10х10 или 20х20 сантиметров, который подкладывают под стропильную ногу или устанавливают по периметру наружной стены дома. Мауэрлат равномерно распределяет нагрузку кровли на стены.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

  • хорошо выдерживает снеговые нагрузки;
  • отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

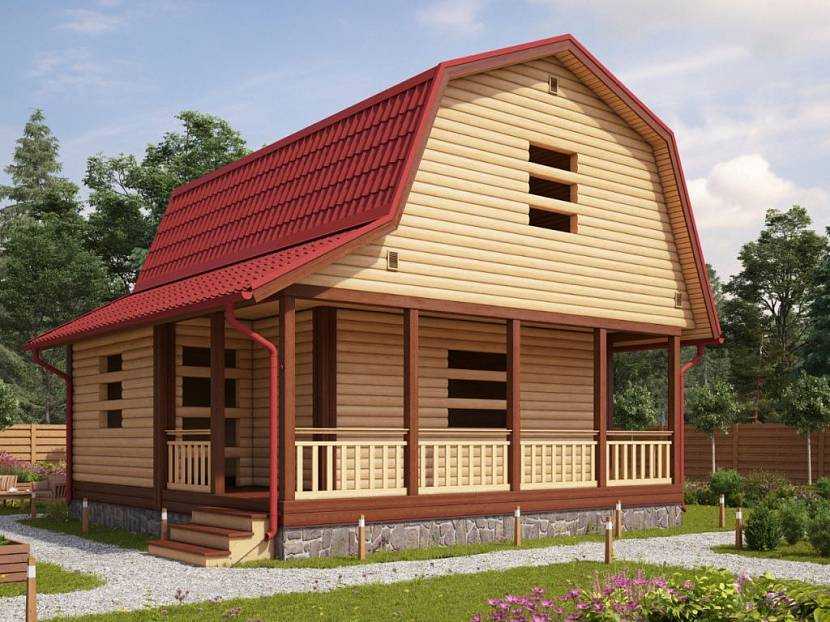

Ломаная мансардная крышаИсточник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Виды стропильной системы

Принято классифицировать стропильные системы, чтобы задача по выбору варианта будущей кровли решалась легче:

  • Односкатные. Самые простые. Больше подходят для подсобных помещений, бань, небольших частных домов, беседок. Предусматривает наклонное положение конструкции под небольшим углом (не более 25°);
  • Двускатные. Используются для небольших домов и дачных построек. Имеют вид треугольника, при котором стропильные доски соединены балкой и находятся под определенным углом;
  • Двухскатные ломаные. Имеют два ската с переломом, благодаря которому есть возможность увеличить площадь мансарды;
  • Трехскатные (полувальмовые). Имеют два ската формы трапеции, которые соединены одним торцевым треугольным скатом (вальмой);
  • Четырехскатные (вальмовые). Используются для жилых построек, требуют значительных трудозатрат. Имеют два торцевых треугольных ската и два трапециевидных;
  • Шатровые. Используются для построек квадратной формы. Состоят их четырех треугольных скатов, верхний угол которых соединен в центре кровли;
  • Многощипцовые. Состоят из трапециевидных или других скатов разных форм, соединенных между собой.

Самые подходящие конструкции для мансардных крыш — двухскатные и ломаные двухскатные. Есть другие виды стропильных систем, но они менее распространены и не настолько практичны, как вышеперечисленные.

Стропильные конструкции еще классифицируются на:

  • Висячие. При таком виде каркаса кровли не создается горизонтальная нагрузка по причине отсутствия несущих стен в помещении;
  • Наслонные. Вариант стропильной установки, предусматривающий опору на несущую внутреннюю стену или опору в здании.

Расчет материала для каркаса кровли при проектировании здания ведется исходя из задуманной конфигурации и нагрузки

Стропила для двухскатной крыши своими руками сделать не трудно, важно подойти к делу с умом

Стропильные системы наслонного и висячего типа

Расчет нагрузки на стропила

Для правильного расчета нагрузки на стропила необходимо учитывать множество факторов, которые способны повлиять на тяжесть конструкции.

Важные показатели, которые следует учесть:

  • Нагрузка постоянная: включает в себя массу кровельного пирога, покрывного материала;
  • Нагрузка временная: постоянное и максимальное количество снега, дождей, интенсивность ветреных порывов, а в районах с высокой сейсмичной активностью — действие штормовых ветров, смерчей, ураганов.

Кроме того следует иметь ввиду массу и прочность стропильных ног, а также обратить внимание на крепление стропил двухскатной крыши и вариант монтажа

Схема стропильных систем

Система с висячими стропилами для двухскатной крыши

Такая система отлично подходит для двускатных крыш с пролетом, длиной менее 6 м, при этом внутри дома нет промежуточных стен. В качестве нижней опоры для стропил используется мауэрлат, а в верхней части – они опираются друг на друга. Для уменьшения распирающего усилия стропил на стены дома, используется затяжка. Затяжки для балок устанавливают внизу стропил.

Вместе с тем, эти элементы используются и как балки перекрытия. Стоит отметить, что железобетонное перекрытие верхнего этажа тоже может выступать в роли затяжки. Если затяжку установить выше, то она уже называется ригелем. Если расстояние между внешними стенами превышает 6 метров, возникает необходимость в использовании опорных стоек и раскосов для удержания стропил. Вместе с тем, размер стропил для двухскатной крыши по длине в месте за подпоркой не должен превышать 4,5 м.

Стоит выделить ряд важных фактов о конструкции висячих стропил:

  • Упор для свеса крыши не стоит располагать на нижней части свисающих за пределы стен стропильных ног. Для этих целей оптимально подойдет кобылка. В таком случае нога сможет опираться на поверхность мауэрлата всей плоскостью. Диаметр бруса для кобылок, как правило, не превышает сечение стропил.
  • На скат крепится ветровая доска, по направлению от конька к мауэрлату. Уклон делается от чердака. Это нужно, для придания крыше жесткости, чтобы она не деформировалась под действием ветра.
  • Если в вашем распоряжении имеются деревянные стропила с влажностью, превышающей 18 %, имейте в виду, что стропильная система, после того как дерево высохнет, может начать шататься. В этой связи, при соединении деревянных элементов, в качестве крепежа используйте не гвозди, а болты, так как их можно в любой момент подтянуть. Лучше всего, конечно, подойдут ершенные гвозди или саморезы.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.

Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

  • нагрузка от ветра и дождя;
  • давление выпавшего снега;
  • вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

  • Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
  • Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
  • Металлочерепица: придерживаться следует уклона от 14°;
  • Профнастил: его листы должны размещаться под углом от 12°;
  • Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°

Немного о том, как рассчитываются висячие стропила

Висячие стропила, их конструкция и узлы требуют точного расчёта, потому что представляют собой сложную систему. На этапе проектирования нужно учесть множество факторов и все эксплуатационные особенности здания. Ошибочные данные могут привести к деформациям кровли и даже к её обрушению.

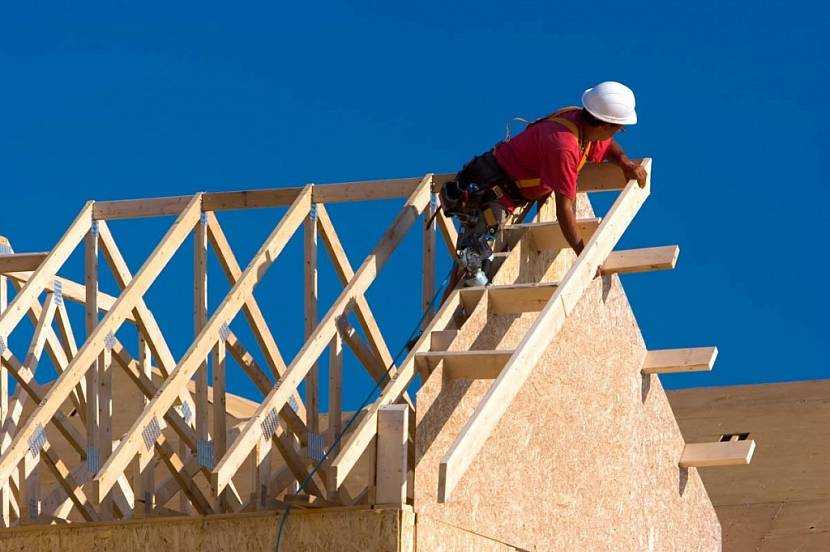

Висячие стропила – достаточно сложная конструкцияИсточник th.decorexpro.com

Расчёт висячей стропильной системы лучше доверить профессионалам. Но можно использовать уже готовый проект постройки. Для того же, чтобы примерно прикинуть расходы на создание такой крыши и сравнить технологии, можно воспользоваться онлайн калькулятором стропильной системы. В интернете таких сервисов достаточно много.

Для расчёта необходимы такие параметры:

  • Габариты перекрываемого помещения;
  • Наличие мансарды;
  • Максимальная нагрузка на кровлю в вашем регионе;
  • Угол уклона скатов крыши;
  • Материал, из которого состоят стены;
  • Предполагаемый тип кровельного покрытия.

Результатом расчёта будут такие параметры, как сечение стропил, величина шага, а также тип и форма ферм.

Видео описание

Этот видеоролик рассказывает об основных принципах расчёта стропильной системы дома:

Монтаж висячих стропил

После того, как тип стропильной системы выбран и имеется проект со всеми расчётами и с указанием всех значений, можно переходить к монтажным работам.


Монтаж стропильной системы – важный и ответственный этап строительных работИсточник mchusetringe.dk

  • Сначала отмечают центр крыши, после чего, ориентируясь на него, набивают по фронтонам две доски, на которых ставятся отметки по высоте конька.
  • Изготавливается шаблон стропильной ноги, по которому потом изготавливаются все балки. Для это берут доску и одним её концом прислоняют к мауэрлату, а другим к отметке высоты конька. Снизу и сверху отмечают места будущих запилов.
  • По шаблону изготавливается нужное число стропильных ног. Они должны делиться на правые и левые стропилины в зависимости от их расположения в ферме.
  • Собирается первая ферма. Для этого соединяются две стропилины. Далее устанавливают затяжку, ригель или бабку, если это предусмотрено проектом.
  • Крайняя ферма поднимается на крышу и устанавливается на мауэрлаты. Крепится ферма целиком только неподвижным способом с помощью болтов, гвоздей или саморезов. Со стороны второго фронтона устанавливается ещё одна ферма.

Далее между первой и последней фермой натягивается верёвка, на которую потом ориентируются при установке следующих элементов.

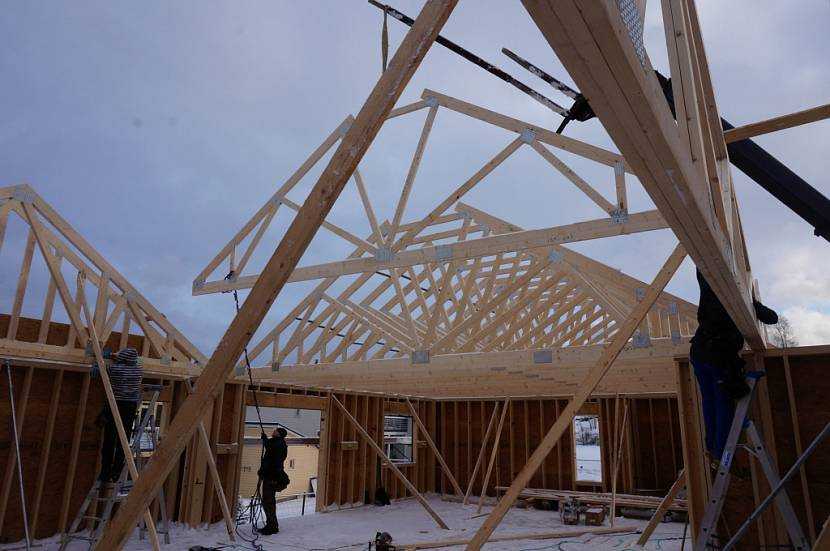

Фермы устанавливаются по порядку между первой и последнейИсточник balkomplekt.ru

Оставшиеся арки выставляют между фронтонами с шагом, предусмотренным проектом. Уровень арок по высоте контролируют натянутой верёвкой. Для исправления небольших погрешностей в размерах, высоту регулируют путем подкладки под стропилины деревянных дощечек.

На этом монтаж стропильной системы заканчивается. Далее следует укладка изоляционных материалов и установка кровельного покрытия.

Заключение

Висячие стропила – одна из разновидностей стропильной системы, отличающаяся тем, что она не требует никакой внутренней опоры. Благодаря особой конструкции, с помощью такой технологии можно перекрывать постройки с большими пролётами. Чаще всего висячая стропильная система состоит из ферм, реже – из арок. Технология проверена временем и хорошо зарекомендовала себя в качестве стропильной системы, как жилых домов, так и промышленных помещений.

Устройство стропильной системы

Основные виды стропильных конструкций:

  • стропильные ноги противоположных скатов связаны горизонтальными затяжками (для ширины дома до 6 м);
  • коньковый прогон опирается на вертикальные стойки, дополнительно используются наклонные распорки (для домов шириной до 10 м с пустым чердаком, конструкция рассчитана на высокие нагрузки);
  • в качестве дополнительных точек опоры выступают горизонтальные прогоны, опирающиеся на вертикальные стойки, стропила связаны затяжками (для ширины дома до 15 м).

Стропильные конструкции изготавливаются из бруса сечением не менее чем 50×150 мм. Расположение перекладины выполняется на уровне будущего потолка чердачного помещения.

Стропильные ноги рекомендуется выполнять из цельного бруса, но при необходимости можно срастить брус с двух сторон при помощи гвоздей или саморезов. Шаг стропил может быть рассчитан исходя из размеров листового утеплителя. В первую очередь устанавливаются крайние А-образные элементы, на которые крепится коньковый прогон, выполненный из бруса 100×150 или доски 50×150. Коньковый прогон придает жесткость всего каркаса.

Чтобы не ослаблять мауэрлат, прорези для крепления выполняют в стропилах, в результате чего стропило горизонтальной плоскостью прорези лежит на поверхности мауэрлата, а выступом упирается в вертикальную плоскость мауэрлата. Фиксация выполняется тремя гвоздями, два из которых забиваются с обеих сторон стропила, а третий – через его верхнюю плоскость.

Существуют различные способы крепления стропил в верхней части двускатной крыши, которые можно выполнить своими руками:

  • Края каждой пары стропил разрезаются таким образом, чтобы при сопряжении плоскостей срезов стропильные ноги образовывали заданный угол наклона крыши. Затем стропила скрепляются между собой деревянными планками при помощи гвоздей, либо металлическими пластинами с болтовым соединением. В верхнюю плоскость стропил следует забить по гвоздю длиной не менее 150 мм;
  • Стропила разных скатов размещаются на установленном коньковом прогоне, при этом их необходимо разрезать, чтобы горизонтальный участок равнялся по ширине половине толщины конькового бруса. Стропила между собой фиксируются металлическими планками, которые следует разместить над пролетом (висячее соединение, требует жесткого крепления ног к мауэрлату);
  • Соединение внахлест — наиболее простой вариант, стропила наклоняют под одинаковым углом и соединяют их шпильками или болтами, используя широкие шайбы.

На следующем этапе монтируются такие виды элементов, как прогоны, стойки, подкосы и т.д., если они входят в выбранную схему каркаса

При монтаже важно контролировать вертикальность и горизонтальность конструкций. Ошибки, допущенные в процессе возведения крыши, исправить практически невозможно

Как сделать двухскатную крышу: пошаговая инструкция с фото

Работа включает несколько этапов:

  • подготовку;
  • установку стропильной системы;
  • укладку гидро-, тепло- и пароизоляции;
  • монтаж кровельного материала.

Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.

Подготовка

Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.

На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.

Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.

Укладка мауэрлата

В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.

Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.

Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.

По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).

Установка конькового бруса

В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.

Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.

Монтаж конькового бруса

Монтаж стропил

Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

2 вида крепления стропил к мауэрлату

Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.

Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.

Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек

Важно прочно зафиксировать систему в пространстве

Крепление обрешетки

Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:

  • для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
  • гибкая черепица, ондулин, рулонная кровля — сплошной настил;
  • асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.

Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.

Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

  1. Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.
  2. Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.

  3. Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
  4. Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
  5. Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
  6. Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
  7. Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
  8. Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
  9. Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.
  10. Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.
