Металлические двери ГОСТ: какие требования предусмотрены регламентирующими государственными документами. Классификация изделий согласно им.

ГОСТ 31173-2003 Блоки дверные стальные. Технические условия

  • 91. Стройматериалы и строительство
  • 91.60. Строительные элементы
  • 91.60.50 Двери и окна *включая дверные блоки, их компоненты, жалюзи, ставни *дверная и оконная фурнитура см. 91.190
Статус документа:
заменен, введён в действие 01.03.2004
Название на английском языке:
Steel doors. Specifications
Дата актуализации информации по стандарту:
17.09.2019, в 10:29 (менее года назад)
Вид стандарта:
Стандарты на продукцию (услуги)
Дата начала действия ГОСТа:
2004-03-01
Срок действия ограничен:
01.07.2017
Дата последнего издания документа:
2004-06-18

Коды документа ГОСТ 31173-2003:

Код ОКП:
526217
Код КГС:
Ж34
Число страниц:
53
Назначение ГОСТ 31173-2003:
Настоящий стандарт распространяется на блоки дверные стальные с установленными запирающими устройствами для зданий и сооружений различного назначения.
Стандарт не распространяется на дверные блоки специального назначения в части дополнительных требований к пожаробезопасности, взрыво- и пулестойкости, воздействию агрессивных сред и т.д., а также на дверные блоки защитных кабин по действующей нормативной документации.
Область применения конкретных типов изделий устанавливают в зависимости от условий эксплуатации в соответствии с действующими строительными нормами и правилами с учетом требований настоящего стандарта
Документ разработан орг-ей:
Госстрой России
Документ принят орг-ей:
Межгосударственная научно-техническая комиссия по стандартизации техническому нормированию и сертификации в строительстве (МНТКС)
Ключевые слова документа:
дверное полотно, дверные блоки, коробка, стальной лист

Нормативные ссылки из текста ГОСТ 31173-2003:

Ссылки на ГОСТы:
ГОСТ 9.032-74 ГОСТ 9.301-86 ГОСТ 9.303-84 ГОСТ 9.401-91 ГОСТ 9.402-80 ГОСТ 99-96 ГОСТ 166-89 ГОСТ 380-94 ГОСТ 427-75 ГОСТ 538-2001 ГОСТ 1050-88 ГОСТ 2140-81 ГОСТ 2977-82 ГОСТ 4598-86 ГОСТ 5089-2003 ГОСТ 5264-80 ГОСТ 5632-72 ГОСТ 7016-82 ГОСТ 7502-98 ГОСТ 8026-92 ГОСТ 8242-88 ГОСТ 8713-79 ГОСТ 9416-83 ГОСТ 10354-82 ГОСТ 11533-75 ГОСТ 11534-75 ГОСТ 14771-76 ГОСТ 15140-78 ГОСТ 21778-81 ГОСТ 21779-82 ГОСТ 21780-83 ГОСТ 23118-99 ГОСТ 23518-79 ГОСТ 25347-82 ГОСТ 26433.0-85 ГОСТ 26433.1-89 ГОСТ 26602.1-99 ГОСТ 26602.2-99 ГОСТ 26602.3-99 ГОСТ 30778-2001 ГОСТ 30971-2002 ГОСТ 30972-2002

Требования ГОСТ 51072-2005 на защитные входные двери

Согласно ГОСТ 51072-2005 «Двери защитные» дверь защитная – это защитное средство, имеющее в своей конструкции дверное полотно, дверную коробку и одно или несколько запирающих устройств и устойчивое к установленным способам воздействия.

Защитная дверь должна быть огне-, пуле- и взломоустойчивой, при этом дверная коробка должна обладать теми же защитными свойствами.

Устойчивость к взлому определяется по ГОСТ Р 51113. Защитные двери подразделяются на 6 классов устойчивости: Н0, 0, I, II, III, IV с минимальным значением сопротивления в единицах Ес 15, 30, 50, 80, 120, 180 соответственно.

Класс устойчивости Н0 допускает установку 1 запирающего устройства, двери остальных классов устойчивости оснащаются 2 и более замками.

Предлагаем вашему вниманию короткий ролик — репортаж с завода по производству стальных дверей. На нем наглядно представлена технология изготовления добротной продукции.

Требования, предъявляемые к материалам и фурнитуре

Любые материалы и фурнитура, используемая в процессе производства, должны полностью соответствовать техническим нормам и условиям. Поверхность стального листа должна быть максимально гладкой, без трещин и шероховатостей. Допускается легкая волнистость на лицевых поверхностях. Но при этом она не должна быть выше, чем 0,5 мм. Это же касается и любых других конструктивных элементов.

Любые элементы конструкции из стали производятся по ГОСТ 380, 1050, 5632. Требования к уплотнительным элементам указаны в ГОСТ 30778. Контур уплотнения должен очень плотно прилегать к поверхности полотна и коробки и не иметь зазоров.

Требования, предъявляемые к наружным или уличным стальным блокам

Об уличных дверных блоках рассказывается в ГОСТ 24698. По эксплуатационным характеристикам эти модели обязаны соответствовать нескольким важным требованиям.

Так, эти решения должны иметь высокие характеристики звуко- и теплоизоляции. Обязательно на раме и в створке должен быть установлен уплотнитель. Также поверхность и отделка дверного полотна должна обладать очень высокой износостойкостью, чтобы противостоять атмосферным воздействиям. Защитный слой должен надежно защищать металл от коррозионных процессов.

Кроме этого, дверь должна выдерживать перепады температур и не деформироваться. Также в документе указано о пожаробезопасности, строгом соблюдении геометрических характеристик. Необходимо наличие более серьезных запирающих устройств, чем это предусмотрено для обычных входных дверей в квартиру.

Все эти положения и требования должны полностью соблюдаться производителями дверных конструкций из металла. От того, точно ли производитель соблюдает ГОСТ, зависит качество конечной продукции. Большинство производимых в России всех металлических дверей обладают действительно высоким качеством и полностью соответствуют этим требованиям. Покупатель получает высоконадежный и защищенный продукт.

Классификация дверей по ГОСТу

ГОСТ 31173-2003 предлагает несколько классификаций металлических дверей.

Металлические дверные блоки делятся на следующие виды назначения:

  • Внутренние (межкомнатные или входные в квартиру).
  • Наружные (тамбурные двери, входные в здания).

По виду конструкции металлические двери подразделяют на:

  • Полотна с замкнутой коробкой.
  • С П-образной коробкой.
  • С П-образной коробкой с доборным порогом.

Также существует классификация по количеству полотен и направлению их открывания:

  • Однопольные.
  • Двупольные (ширина дверных полотен при этом может быть различной).
  • С не открывающимися вставками (вертикальными или горизонтальными).
  • Открывающиеся внутрь.
  • Открывающиеся наружу.

По количество уплотняющих контуров дверные блоки делятся на:

  • Металлические двери с одним контуром уплотнения.
  • Металлические двери с двумя и более контурами уплотнения.

Нужно помнить

Даже если вы установили надежную, изготовленную согласно требований ГОСТ входную дверь, не стоит пренебрегать применением охранной сигнализации. Подробности о современных сигнализационных системах можно найти в нашей статье.

Если вы владелец частного дома, то нужно позаботится и о надежной охране периметра — читайте статью по адресу https://keysafety.ru/bezopasnost-doma/ohrana/datchiki-perimetra.html

Металлические дверные блоки могут иметь следующую отделку:

  • Лакокрасочные или порошковые материалы.
  • Искусственная или натуральная кожа и утеплитель.
  • Декоративные пленочные материалы.
  • Древесные материалы (допускается использование натурального или синтетического шпона).
  • Стекло или зеркальные материалы.
  • Комбинированная отделка.

Также металлические двери делятся на несколько классов прочности (М1, М2, М3) по сопротивлению различным видам статических, динамических и ударных нагрузок.

Классификация металлических дверных конструкций

Различать дверные блоки можно по различным признакам –назначению, конструкции и количеству полотен.

Итак, двери можно разделить на внутренние входные и на наружные. Внутренняя дверь устанавливается преимущественно в подъездах многоэтажных домов. Наружная предназначена для монтажа на открытом воздухе и в тамбурах.

Существует три варианта конструкции коробок для стальных дверей. Так, этот элемент может быть выполнен замкнутым, П-образным с доборным порогом либо без него.

Также существуют различия между дверьми по числу полотен – дверь может быть одностворчатой, двухстворчатой, со не открывающейся створкой. Что касается стороны открывания, то стандарт предусматривает открытие и внутрь, и наружу.

Также в ГОСТе указано, что металлический дверной блок имеет один, два или больше уплотнительных контуров, которые обеспечивают высокую звуко- и теплоизоляцию.

Стальная дверь по ГОСТу

Итак, если начать изучать документ, то можно обнаружить, в нем собраны общие нормативы на металлические дверные конструкции. При этом здесь отсутствуют данные, требования и рекомендации по таким характеристикам как пулетстойкость или пожаробезопаность.

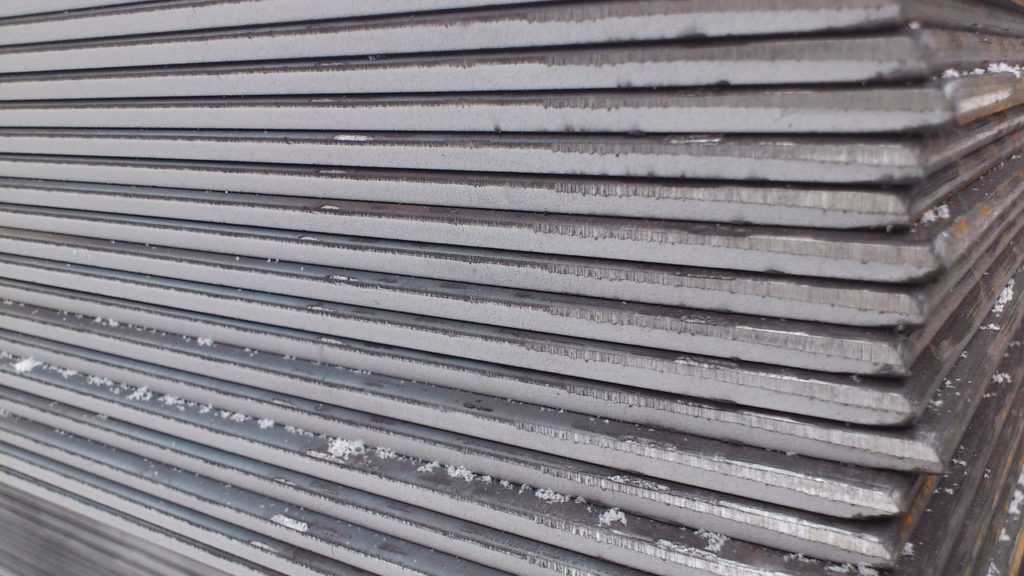

Дверь представляет собой конструкцию из стальных листов, образующих дверное полотно. Еще в ней используют профильную трубу. В производстве можно использовать не только прямой, но и гнутый профиль. Все детали соединяются между собой при помощи сварки в газовой среде. Однако, можно использовать и механические соединения, если это не ведет к снижению прочности системы. Именно благодаря высокой прочности люди приобретают и устанавливают подобные двери.

В ГОСТе указано, что для коробки двери необходимо использовать заводские согнутые профильные элементы, при этом размер стенки должен быть не менее 1,5 мм. Кроме профиля, в стандарте предусмотрена профильная труба с поперечным сечением не менее 40×50 мм.

В обязательном порядке любая стальная дверь должна оснащаться дополнительными усилителями. Так, стандарт рекомендует использовать в конструкции минимум по два горизонтальных и вертикальных усиливающих элемента, а также наклонные элементы. Горизонтальные же рекомендуется устанавливать в местах расположения противосъемной системы или петель.

Наружные или внутренние стальные двери должны быть оснащены двумя и более уплотнительными контурами. Монтаж уплотнительных элементов должен выполняться достаточно точно (для того, чтобы исключить любые зазоры). В качестве материала следует выбирать только тот, который стойко выдерживает климатические условия и атмосферное воздействие.

Нормативы на петли и замки

Петли крепятся на поверхности коробки при помощи сварки, но допускается также и механический способ крепления, если при этом не нарушается прочность. Все требования и условия к замкам и другим запирающим устройствам подробно изложены в ГОСТ 5089 и 538.

Для того, чтобы придать дверной системе достаточный уровень надежности и защищенности, производители комплектуют полотно несколькими типами замков с разными механизмами.

Кроме замков дверное полотно также оснащается различной фурнитурой. Это может быть доводчик, всевозможные ограничители, глазки или цепочки. К этим деталям также предъявляются свои требования. Ознакомится с ними можно в ГОСТ 9.303 и ГОСТ 538.

Стандарты дверей из металла

Разработка стандартов для дверей из металла диктуется высокими требованиями по ряду причин: соответствие параметрам дверных проемов в строительстве, выполнение охранных функций, изолирующими свойствами, их прочностью и рядом других параметров. Их соблюдение при изготовлении необходимо потребителю, иначе они не будут выполнять требуемые функции. ГОСТ 31173-2003 дает достаточно широкий диапазон параметров изготовления от входных дверей внутри помещений до защищенных дверей в дорогие дома и коттеджи. Стальные двери в нашей стране очень популярны.

Стандарты предназначены для серийного и мелкосерийного производства, где есть возможность отладить технологический процесс в соответствии с ними, где существует контроль их соблюдения с использованием соответствующих методов и подтверждением результатов испытаний в специальных центрах, аккредитованных на право их проведения. В индивидуальном производстве это осуществить затруднительно. Соблюдение стандартов обеспечивает потребителю необходимые потребительские качества.

Гарантии производителя

При покупке изделия обязательно оформляется паспорт на двери ГОСТ. В нем, помимо размеров и конструктивных особенностей, отражается сертификат соответствия, дается описание технических характеристик, упоминаемых ранее. И стандартно для всех паспортов включается комплектность изделия. Комплектность дверного блока включает запорные устройства, дверные петли, вид отделки полотна, уплотняющие прокладки, доводчик и дверной упор.

В самом конце паспорта указывается гарантийный срок (не менее трех лет с момента приобретения изделия), который указывается и в договоре на покупку. В договоре предприятие-изготовитель гарантирует покупателю сохранение всех характеристик изделия при соблюдении им правил транспортировки, монтажа изделия и правил эксплуатации. Документом, с которым покупатель может оспорить те или иные несоответствия с паспортными данными изделия и сам гарантийный срок, является договор о покупке дверного блока между покупателем и предприятием-изготовителем.

Следует отметить, что при самостоятельной установке дверного блока, гарантия может быть не получена, так как производитель не имеет возможности проверить технологию монтажа дверей. Поэтому рекомендуем пользоваться услугами мастеров по установке предприятия, изготовившего вашу дверь, или прибегнуть к услугам сертифицированных бригад мастеров.

ГОСТ Р 53307-2009

ГОСТ Р 53307-2009 актуален в процессе проведения испытаний металлических противопожарных дверей. Этот документ является гарантией соответствия качества изделия, а также его способности уберечь от огня и имущество, и жизнь человека. Успешно прошедшие испытания противопожарные металлические двери обладают огнестойкостью, которая позволяет их устанавливать в офисах, частных домах, а также на крупных производствах. Кроме того, в соответствии с ГОСТ Р 53307-2009 эти изделия обладают ещё рядом характеристик, среди которых следует выделить устойчивость к возгоранию. Этот эффект достигается посредством использования специального уплотнительного материала. В этих целях применяют базальтовую вату высочайшего качества. Этот материал сам по себе наделён значительными противопожарными характеристиками, а также устойчив к возгоранию.

В качестве основного материала для производства противопожарных металлических дверей используется высокопрочная и термостойкая сталь. Этот материал способен продолжительное время противостоять воздействию открытого огня. Он не плавится и не деформируется.

ГОСТ Р 53307-2009 предписывает укладку по всему периметру противопожарной металлический двери термостойкой ленты. Основным назначением этого элемента дверного блока является расширение под воздействием высокой температуры в случае возникновения пожара. Это даёт ей возможность заполнить собой все щели и просветы.

Такая характеристика позволяет избежать проникновения в помещение через дверной проём дыма с угарным газом, которые могут значительно навредить здоровью людей и даже привести к смерти. Кроме перечисленного, едкий дым и копоть не причинят вреда имуществу, не покроют их слоем сажи, а также не смогут пропитать предметы тяжёлым запахом гари.

Основные характеристики металлических дверей

Главная задача дверного блока — обеспечить защиту от несанкционированного проникновения в помещение. Наряду с этой задачей дверь должна защищать от внешней среды в виде холодных воздушных масс, а также шума, и служить долго без изменения основных характеристик. Итак, дверной блок должен:

  • изолировать передачу тепла или холода извне внутрь помещения;
  • изолировать звуки как извне, так и изнутри наружу;
  • не пропускать воздух;
  • служить долго и качественно;
  • выдерживать статические и динамические нагрузки на нее.

Именно эти характеристики с количественными оценками, приведенные в ГОСТ 31173 2003, являются индикатором качества производимых блоков. По этим показателям осуществляется приемка продукции на заводах-производителях.

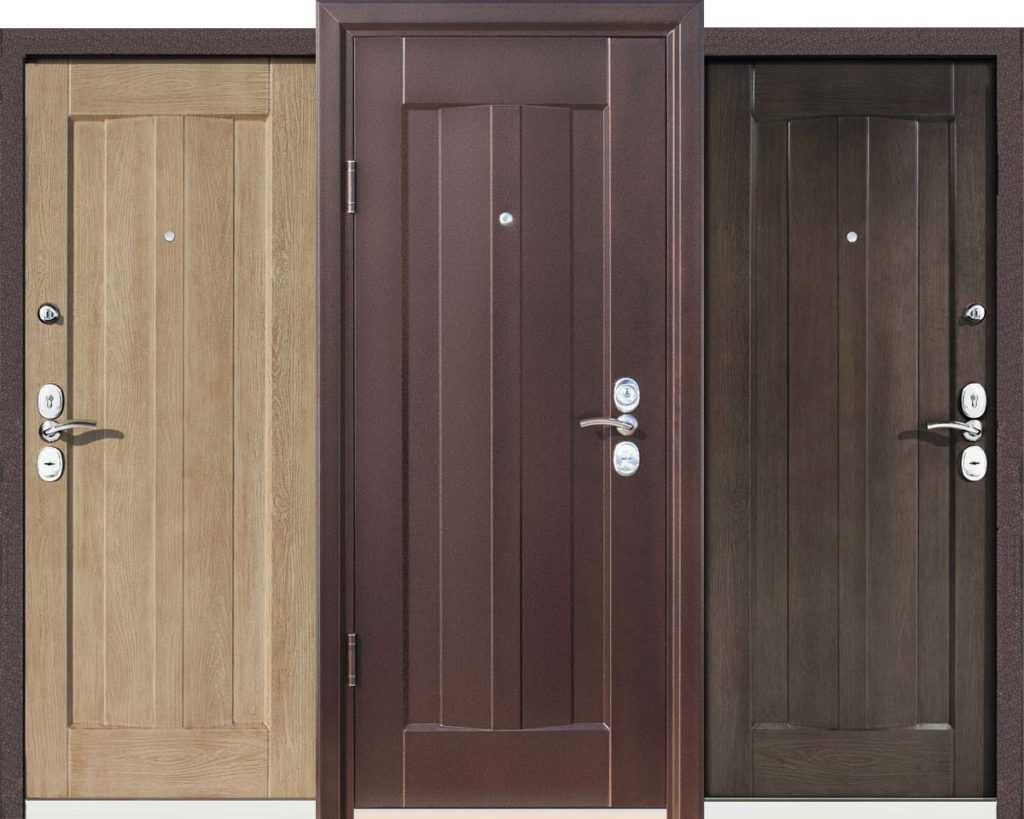

Двери изготовленные с требованиями ГОСТ 31173 2003

От чего зависит стойкость к воздействию температуры

Устойчивость металлических дверей к воздействию температуры не зависит от толщины используемого при изготовлении металла. На пожарную безопасность влияет:

  1. Используемый теплоизолятор. В ГОСТ 31173-2003 в разделе, посвященном конструкции металлических дверей в качестве заполнителя полостей между внутренней и наружной оболочкой предлагается к использованию: пенопласт, минеральная вата, деревянные или древесно-стружечные заполнители. Естественно, теплоизолятор из пенопласта или дерева не подходит для изготовления противопожарных дверей. Да и плотность и толщина минерального заполнителя тоже имеет влияние на время, которое металлическая дверь будет сопротивляться воздействию огня.
  2. Размер зазора между дверным полотном и коробкой. Чем меньше это расстояние, тем больше устойчивость двери воздействию температуры. Стандарт на изготовление металлических дверных блоков допускает предельные отклонения не более 3 мм.
  3. Наличие и качество самовспенивающегося уплотнителя. Пожарная самовспенивающаяся лента устанавливается по периметру дверного полотна. При повышении температуры уплотнитель вспенивается и герметично закрывает зазор между коробкой и створкой, предотвращая попадание газообразных продуктов горения в помещение.
  4. ГОСТ 31173-2003 устанавливает, что применяемые уплотнительные прокладки должны соответствовать санитарным нормам и другим техническим регламентам и стандартам, принятым в установленном порядке. Уплотнители должны присутствовать по всему периметру створки и прилегание створки должно быть плотным.

Основные требования ГОСТ 31173-2003 «Блоки дверные стальные»

Основной стандарт, определяющий требования к металлическим дверям, — ГОСТ 31173-2003 «Блоки дверные стальные». Данный ГОСТ содержит требования к стальным дверным блокам с запирающими механизмами. Дополнительных требований по пожаробезопасности, пулестойкости и устойчивости к воздействию агрессивных сред в стандарте не содержится.

Согласно ГОСТ 31173-2003 полотно металлической двери должно представлять конструкцию из сваренных между собой металлических листов и профилей. Профили допускается использовать как прямые, так и гнутые. Угловые соединения профилей следует соединять посредством сварки или других видов соединений с сохранением прочности конструкции.

Стандарт предъявляет также требования к дверной коробке: она должны быть изготовлены из гнутого профиля более 1,5 мм толщиной либо из прямоугольного профиля сечением более 40х50 мм.

Любой серьезный производитель дверей в обязательном порядке проводит тестирование своей продукции на соответствие характеристик нормативным требованиям. В результате тестирования ему выдается сертификат соответствия на изделие. Этот сертификат должен быть и у продавца. Проверьте это!
Конструкция металлической двери должна содержать усиливающие профили

Наружные и входные металлические двери должны содержать два и более контура уплотняющих прокладок, установленных без зазоров и устойчивых к климатическим и атмосферным воздействиям.

Требования ГОСТ 31173-2003 распространяются только на металлические двери следующих габаритов:

  • Площадь дверного полотна — менее 9м2.
  • Высота открывающихся полотен – менее 2200 мм.
  • Ширина открывающегося полотна – не более 1200 мм.
  • Масса дверного полотна – не более 250 кг.
