Ленточный фундамент

Онлайн калькулятор ленточного фундамента — интерактивный ИТ-продукт, который гарантирует грамотный расчёт материалов и конструкционных элементов основания ленточного типа.

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

  • При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
  • Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

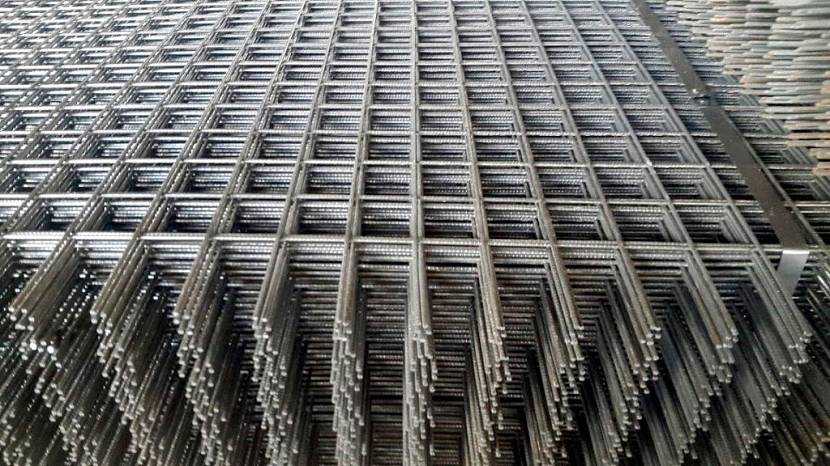

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовуюИсточник mega-les.ru

  • Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
  • Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).

  • Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

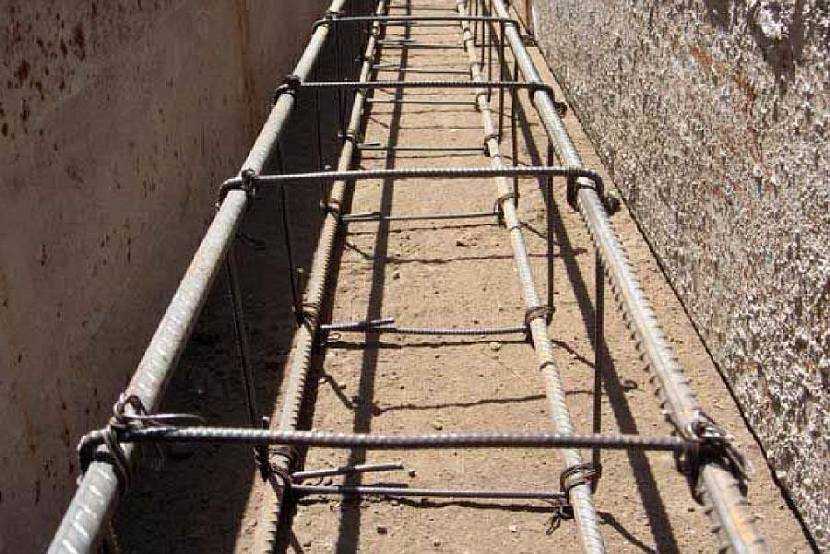

Готовый арматурный каркас ленточного фундаментаИсточник hobbymaniya.ru

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

  • 176 метров стальных элементов класса A-III диаметром 12 мм.
  • 320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Про различные способы вязки арматуры смотрите в видеоролике:

Заключение

Монтаж каркаса для ленточного основания, выполненный со строгим соблюдением требований регламентированных СНиП 52-01-2003, позволяет значительно повысить эксплуатационный период здания. Благодаря максимально прочной железобетонной конструкции отпадет необходимость в проведении частых ремонтов, связанных с разрушительными процессами из-за некорректно возведенного основания.

Возможные ошибки и как исправить

Малый напуск арматуры или его отсутствие в каркасе недопустим, так как в процессе бетонирования костяк может двигаться.

Это может привести к нарушению готового изделия. Лучше оставлять припуски по 200 мм.

Сварка элементов или связывание неподходящим материалом, например, веревкой недопустимы.

Сварка делает узел крепления хрупким, а веревка не обеспечивает достаточной прочности соединения.

Армирование углов без напусков. Армирование углов внахлест хлыстом может привести к быстрому разрушению и неравномерному переходу нагрузок между двумя частями фундаментной конструкции. Для решения проблемы включаются добавочные гнутые элементы.

Подсчет количества арматуры

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

  • «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
  • «Р» — это периметр фундамента.

Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута. Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

Инструменты и приспособления

Чтобы произвести армирование ленточного фундамента своими руками нам понадобятся определенные инструменты и приспособления. Прежде всего, арматурные прутья необходимо будет разрезать на куски в соответствии с подготовленным чертежом. Для этого можно воспользоваться болгаркой с диском для резки металла, либо приобрести мини-станок. Тонкие прутья можно перекусить мощными профессиональными кусачками.

Для армирования каркаса в углах и изготовления □-образных хомутов понадобится приспособление для загибания прутьев, которое можно изготовить самостоятельно или приобрести в готовом виде.

Как правильно вязать арматуру для ленточного фундамента: необходимо связывать прутья только специальной стальной обожженной обвязывающей проволокой и использовать удобный для вас инструмент (автоматический или ручной крючок для обвязки арматуры, вязальный пистолет, шуруповерт или клещи). Все связанные соединения должны быть плотными, чтобы предотвратить смещение прутьев при заливке бетона.

Укладывать арматуру можно в подготовленную опалубку. Но можно изготавливать металлический каркас для фундамента и отдельными фрагментами (вне опалубки). Такую операцию может значительно облегчить нехитрое приспособление, состоящее из двух листов толстой фанеры. Чертеж:

Отверстия в заготовках соответствуют расположению арматуры в фундаменте. Сначала продольные прутья вставляем в отверстия одного фанерного щита. Затем на них одеваем необходимое число хомутов. Свободные концы прутков вставляем в отверстия второго щита. Получается удобная пространственная конструкция для вязки фрагмента армированного каркаса.

После того, как вязка арматуры под ленточный фундамент произведена отдельными фрагментами, необходимо уложить их в опалубку и прочно скрепить между собой.

Сколько арматуры нужно на плитный фундамент 10х10

Чтоб создать площадку, делают фундамент в форме плиты (плитное основание). Прежде чем приступить к заливке фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и разложить арматуру. Обычно с данной целью используются прутья диаметром 12 мм. Размер ячеек составляет в данном случае 20 мм и применяется двухпоясная система закладки армирующего слоя.

При размере плиты основания 10х10 м, на один погонный метр необходимо десять стержней. Соответственно на 10 м – 50 штук. Прибавим сюда 50 поперечных прутьев и получаем расход материала на один пояс – 50 прутьев. Поскольку поясов потребуется два, умножаем на это число полученное количество прутьев и получаем необходимый объем материала – 100 прутьев.

https://youtube.com/watch?v=qUEtdKOfE0k Сколько арматура нужно на столбчатый фундамент 10х10. Для армирования столбчатого фундамента потребуются арматурные стержни с сечением от 10 до 12 мм. Они устанавливаются вертикально с шагом от 10 до 15 см. На один столб приходится 4 стержня. Для подсчета количества арматуры необходимо знать общее число всех столбов. Узнать эту цифру можно из проектной документации.

Расчет для монолитного основания

Монолитная железобетонная плита укладывается под всей площадью строения.

Укладка монолитного основания оправдана на мягких и подвижных грунтах.

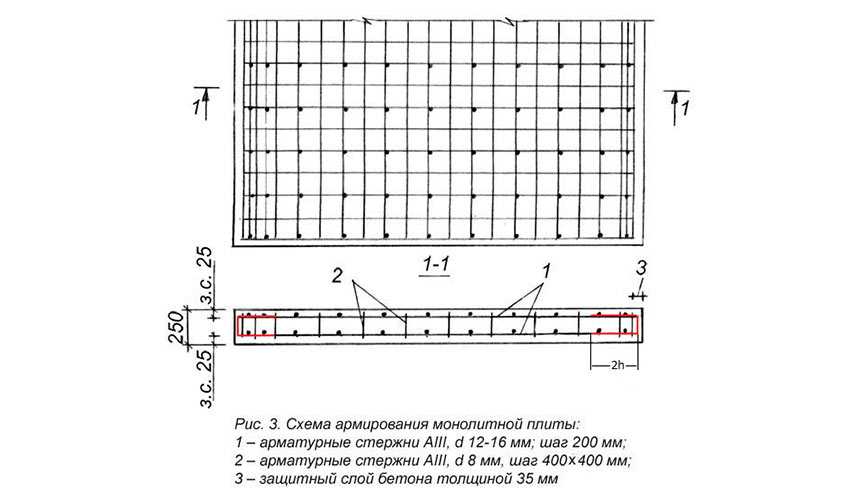

Схема армирования монолитной фундаментной плиты.

Оно обеспечивает максимальную устойчивость и лучше всего противостоит силам пучения. При любых подвижках грунта опускается или поднимается вся плита, предотвращая перекосы и растрескивание стен. Из-за этого монолитное основание получило название плавающего.

Произведем расчет арматуры для плитного фундамента под здание 10х6 м. Толщина плиты определяется расчетом нагрузки, приходящейся на основание. В нашем примере она будет составлять 30 см. Армирование выполняется двумя поясами с шагом сетки 20 см. Нетрудно подсчитать, что на каждый пояс понадобится:

1000/200 = 50 поперечных прутьев длиной 6 м,

6000/200 = 30 продольных прутьев длиной 8 м.

Суммарная длина на 2 пояса составит:

(50х6+30х8)х2 = 1200 м.

Соединение поясов производится арматурой гладкого профиля. Всего насчитываем:

50 х 30 = 1500 узлов.

С учетом отступов от краев плиты по 5 см длина связующего прута равняется 0,2 м. Таким образом, гладкого профиля надо:

1500х0,2 = 300 м.

Помимо этого, необходимо будет позаботиться о приобретении проволоки для связки. Необходимое количество определяется из расчета 30 см на один узел. В нашем случае:

3000х0,3 = 900 м.

Обвязка производится кусочками проволоки, сложенными вдвое.

Правила монтажа армокаркаса по СНиП

Количество необходимой для закладываемой конструкции арматуры и расстояние между арматурными прутьями напрямую зависят от размеров фундамента.

Согласно СНиП 52-01-2003 расстояние между прутьями рассчитывается, исходя из:

  • диаметра прута;
  • размера бетонного заполнителя;
  • направления бетонирования;
  • технологии укладки;
  • вида бетонного уплотнителя.

Технологически правильное армирование подразумевает, что расстояние между прутьями продольной арматуры должно находиться в пределах от 25 до 40 см. Прутья же поперечной арматуры должны быть не более чем в 30 см друг от друга.

Все самое важное об армировании ленточного фундамента найдете в этой публикации

Требования к бетону

Бетон для ленточного фундамента должен отвечать определённым физико-техническим требованиям. Среди них:

  • прочность;
  • морозостойкость;
  • водонепроницаемость.

Прочность — это способность выдерживать нагрузки на сжатие, выраженная в килограммах на квадратный сантиметр.

Морозостойкость обозначается буквой “F” и числовым эквивалентом. Число — это количество циклов полного замораживания и оттаивания опытного образца бетона без изменений своих характеристик.

Водонепроницаемость обозначается буквой “W” и также числовым эквивалентом. Число, в данном случае, — это максимальное давление, измеряемое в мегаПаскалях, при котором образец бетона не пропускает через себя влагу.

Марки бетона, рекомендуемые для сооружения ленточного фундамента:

Марка бетона Класс бетона Прочность бетона, кг/см2 Морозостойкость Водонепроницаемость
М-200 В-15 196,5 F-100 W-4
М-250 В-20 261,9 F-100 W-4
М-300 В-22,5 294,4 F-200 W-6
М-350 В-25 327,4 F-200 W-8
М-400 В-30 392,9 F-300 W-10

Соотношение типа сооружения, грунта и марки бетона для ленточного фундамента:

Тип сооружения Слабопучинистые грунты Пучинистые грунты
Лёгкие деревянные или каркасные дома М-200 М-250
Дома из бруса, бревенчатые срубы М-250 М-300
Дома из арболитовых блоков и подобных им материалов М-300 М-350
Дома из кирпича, камня, железобетона М-350 М-400

Требования к арматуре

Для армирования ленточного фундамента используется стальная или композитная арматура. Поверхность её профилирована, что приводит к передаче максимальной нагрузки от прогибающегося бетона к арматурным прутьям.

Для продольного армирования обычно используются металлические прутья, диаметр которых находится в пределах от 10 до 16 мм.

Для поперечного армирования применяются металлические прутья, диаметр которых находится в пределах от 6 до 8 мм.

В соответствии со СНиП 52-01-2003, при возведении ленточного фундамента могут использоваться следующие виды арматуры:

  • горячекатанная;
  • термомеханически упрочнённая;
  • механически упрочнённая в холодном состоянии;
  • неметаллическая композитная.

О том, какую арматуру используют для армирования ленточного фундамента, расскажет эта статья.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:

  • Для лент толщиной менее 50 см — 2 рабочих стержня.
  • Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).

Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.

Диаметр вертикальной арматуры выбирается исходя из высоты ленты:

  • При высоте до 60 см — 6 мм.
  • От 60 до 80 см — 8 мм.

Диаметр поперечных стержней обычно принимается равным 6 мм.

Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).

Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.

Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию:

  • пространственный каркас из арматуры сооружается в двух уровнях;
  • соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
  • обвязка выполняется отожженной проволокой в каждой точке соединения.

Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции:

  1. Определите количество горизонтальных прутков в каждом ярусе.
  2. Вычислите общий метраж арматурных стержней, формирующих ячейки.
  3. Прибавьте суммарную длину вертикальных опор, объединяющих ярусы.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

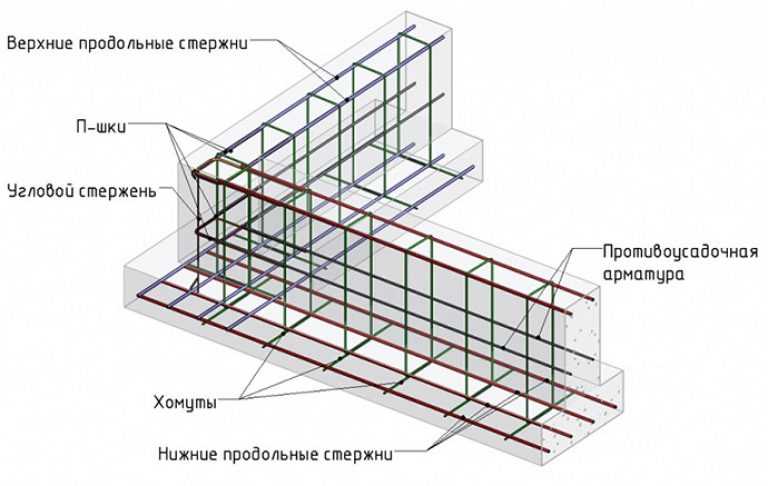

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки

Расчет арматуры ленточного фундамента с примером

Вводные данные:

  • длина ленточного фундамента – 20 м;
  • ширина – 40 см;
  • высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

  1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
  2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.


Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

  • «π» — это Архимедово число, равное 3,14,
  • D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

  • у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
  • у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Армировка фундамента

Чтобы качественно укрепить основание будущей постройки, необходимо его заармировать. Для этого нужно сначала рассчитать весь необходимый материал, из которого впоследствии будет произведена сборка каркаса фундамента. Правильные подсчёты позволят израсходовать металл «под ноль», тем самым избавят вас от трудностей, связанных с заказом и доставкой недостающего материала.

Расчёт материала

Этот этап подразумевает в себе точные подсчёты и правильную последовательность вычислений. Зачастую, чтобы получить то или иное значение, нужно отталкиваться от предыдущих подсчётов. Таким образом, все значения взаимосвязаны, и неправильные вычисления могут повлечь за собой нежелательные последствия, которые могут губительно сказаться на толщине вашего кошелька. Отнеситесь к работе на этом этапе крайне серьёзно, а лучше пересчитайте всё дважды, тогда металлических прутьев вам хватит впрок.

Чтобы рассчитать количество металла, необходимое для армировки ленточного монолитного фундамента под дом размером 8х8 м с двумя перегородками в 8 м и 4 м, поступают следующим образом, действуя поэтапно:

  1. Чтобы подсчитать общую длину горизонтальных элементов, выполняющих несущую функцию каркаса (арматура сечением 10-12 мм), необходимо сделать следующее: замерьте общий периметр фундамента с учётом внутренних стен ((8+8)*2=32 м). Не забудьте учесть перегородки: (32+8+4=44 м). Полученный результат умножьте на 4: (44*4=176 м). Таким образом, необходимое количество несущих горизонтальных элементов равно 176 м.
  2. Для вычисления количества перемычек (арматура диаметром 8мм): разделите общую длину фундамента на значение интервала между элементами вязки (50 см). Полученную величину умножьте на 4: (44/0,5*4=352 шт).
  3. Чтобы подсчитать количество горизонтальных и вертикальных перемычек, достаточно знать ширину и высоту каркаса. Допустим, каркас имеет размеры 50*30 см. Таким образом, для расчёта горизонтальных перемычек нужно: (352/2*0,5=88 м). Для вертикальных: (352/2*0,3=52,8 м). Следовательно, общее количество перемычек равно: (88+52,8=140,8 м, округляем до 141 м).
  4. Чтобы рассчитать количество вязальной проволоки (катанка 3 мм), сначала подсчитайте количество точек будущей вязки. Поскольку наш каркас имеет 352 точки соединения, по 4 вязки с каждой стороны, то применяем формулу: ((352+(4+4)*4)*0,5=192 м катанки).

Как видим, произвести все необходимые расчёты не составляет особого труда, главное правильно произвести все замеры и точно указать все величины. Помимо этого, всегда берите материал с запасом в 10%. Поскольку при сборе каркаса вы будете часто резать металл, то непригодных остатков арматуры просто не избежать.

Изготавливаем подставки

Нижний слой армирующего каркаса укладывается на готовые пластиковые подставки, после этого на него устанавливаются специальные «столики», которые поддерживают следующий слой конструкции. Они изготавливаются из куска арматуры, размер которого рассчитывается исходя из толщины монолитной плиты. Допустим, мы имеем дело с основанием толщиной 40 см. В этом случае расчеты будут следующими:

40 см (высота плиты) – 8 (два защитных слоя по 4 см) – (4 х 1 см) (толщина прутков умноженная на их количество) = 28 см.

Изготавливается поддерживающий «столик» путем изгиба в П-образную форму. Радиус изгиба подбирается в индивидуальном порядке. «Хвостики» подставки отгибаются в противоположные стороны, образуя тем самым надежные упоры, которые позволят уложить и зафиксировать оба слоя конструкции.

Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м 3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м 3 , вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным. Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м 3 бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м 3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.
