Односкатная крыша своими руками: устройство, конструкция, чертежи

Как сделать односкатную крышу своими руками: пошаговая инструкция со схемами, правилами и иллюстрациями.

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

  • для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
  • на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
  • сечение стоек, подкосов и прогонов – 10 х 5 см;
  • обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

  1. В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
  2. Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
  3. В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Дальше действуйте в таком порядке:

  1. Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
  2. Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
  3. Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
  4. Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

  • под металлочерепицу – 35 см;
  • для профнастила и шифера – 50—60 см;
  • под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.

Крепление мауэрлата

Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания.

Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата. Перед укладкой брусьев необходимо уложить слой гидроизоляции.

Следует учесть, что мауэрлат может быть изготовлен из разных материалов, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.

Мауэрлат

Как сделать односкатную крышу?

Для возведения своими руками крыши односкатного типа вам понадобится стандартный набор строительных инструментов, необходимые стройматериалы. Материалы из дерева (пиломатериалы) должны быть надлежащего качества с максимальной влажностью 22%. Все деревянные материалы рекомендуется предварительно обработать антисептическими средствами (например, из серии «Древотекс»).

Помимо всего у вас должны быть в запасе крепёжные детали: ригели, распорки, подкосы.

Ригель – это горизонтальная деталь, которая выступает как опора для несущих конструкций, она распределяет нагрузку стропил на другие балки.

Распорки – разновидность опор, которые располагаются в пролётах, обеспечивают большую устойчивость всей конструкции.

Подкосы – это балки, выступающие в роли подпорок стропильной системы.

Односкатная пристройка к дому

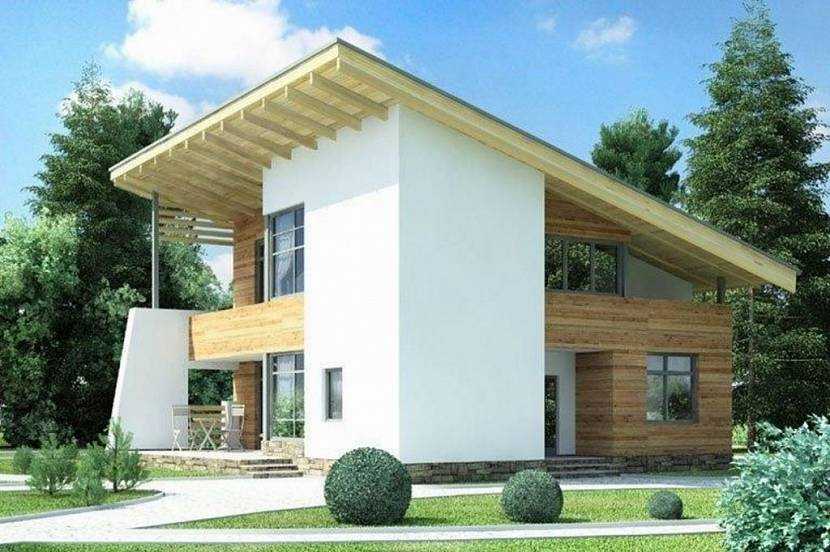

Односкатная крыша, фото:

У вас должны быть:

  • деревянный брус сечением 100×150 мм;
  • укладочные доски (толщина минимум 5 см);
  • стропильные гвозди;
  • теплоизоляционные материалы;
  • гидроизоляционные материалы;
  • строительный скотч;
  • инструменты (топор, пила, молоток, специальный нож, отвес, шуруповёрт, рулетка, строительный степлер, уровень).

Стропильная система будет всецело зависеть от размеров будущего дома и строительного материала, из которого были возведены стены. Стропила всегда устанавливают на мауэрлат, если постройка небольшая и длина пролёта не превышает 4,5 метра, то схема стропильной системы односкатной крыши будет предельно простой. Она будет состоять из основного мауэрлатного бруса и стропильной опоры. Если предполагаются не маленькие размеры строения, а длина пролёта составляет более 6-ти метров, то установка укрепляющих подстропильных ног своими руками просто необходима.

Схема стропильной системы

Стропила нужно устанавливать согласно строительным правилам, чтобы спустя несколько лет эксплуатации не проявились последствия. Не забывайте о правилах безопасности — устанавливайте на стропила надёжные, крепкие временные доски, по которым вы будете передвигаться во время строительного процесса.

Фото установки стропил

Рабочий процесс предусматривает следующие этапы:

  • Укладка поперечных стропил. Их крепят к мауэрлату. Это основа — то, на что идёт весь упор стропильной системы. Расстояние между стропилами составляет примерно 60-80 см. Здесь вам потребуются крупные гвозди (или анкера).
  • На стропила прикрепляется обрешётка (её делают из деревянных реек 50 на 50 см), она обеспечивает жёсткость, кровельный материал укладывается непосредственно на неё. Обрешётка кладётся под прямым углом.
  • При помощи строительного степлера к обрешётке крепится гидроизоляционный материал (обычная полиэтиленовая плёнка подходит для этих целей). Крепление производится без натяжки, но с нахлёстом снизу вверх.
  • Следует очередь теплоизоляции (например: минвата, стекловолокно, маты бальзатовые).
  • Укладка кровельного материала согласно его индивидуальным особенностям.

Как сделать односкатную крышу – пошаговая инструкция

Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.

Проект и расчеты

Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.

Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.

Мауэрлат односкатной крыши и фронтоны

Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.

Устройство стропильной системы односкатной крыши

На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.

Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:

  • Брус — шаг составляет от 1,5 до 2 метров;
  • Одинарная доска — от 0,6 до 1,3 м;
  • Спаренная доска — от 1 до 1,75 м.

На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.

Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.

Обрешетка односкатной крыши

После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.

Монтаж пароизоляции и кровельного материала

На обрешётку укладывают пароизоляцию

Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки

В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.

Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.

Кровельные материалы

Не претендуя на энциклопедическую полноту, рассмотрим некоторые материалы, часто или редко используемые для покрытия односкатных крыш. Каждый имеет несомненные достоинства и заслуживает внимания:

1. Наплавляемая кровля.

2. Профлист.

3. Шифер.

4. Ондулин.

5. Керамическая и песчано-цементная черепица.

6. Металлочерепица.

7. Стальное оцинкованное полотно для фальцевой кровли.

Наплавляемая кровля

В основе материалов – стеклоткань, пропитанная битумным составом, с верхней стороны покрытая минеральной крошкой (песок, сланец, слюда). Подходит для кровли с небольшим уклоном.

Особенности:

  • Устойчивость к гниению.
  • Устойчивость к разрушающему действию ультрафиолета.
  • Стойкость к перепадам температур.
  • Паро-водонепроницаемость.
  • Простая технология укладки.
  • Монтаж только на сплошное основание, в несколько слоев.
  • Большой срок службы.

Наплавляемая кровля подходит для крыш с небольшим уклоном

Профлист

Для односкатных крыш используют несущий профнастил маркировка Н – он рассчитан на увеличенные снеговые нагрузки, или маркировки НС – он имеет средние показатели прочности. Особенности: быстрый монтаж, прочность, долговечность.

Профлист на односкатной крыше

Шифер

Недорогой материал, пригодный в строительстве домов с односкатными крышами среднего и большого уклона, от 25-35 и выше. Содержит асбест и потому считается недостаточно экологичным.

Ондулин (еврошифер)

Цветное покрытие создано на основе целлюлозного волокна, минеральных наполнителей и термоотверждающихся смол. Выпускается в виде листов 2 Х 0,95 м, имеет волнистую поверхность. Материал экологически безопасен. Может укладываться на кровли с малым уклоном, от 6.

Особенности:

  • Эстетическая привлекательность.
  • Устойчивость к химическим веществам – кислотам, щелочам, маслам, что влияет на срок службы в условиях городской среды.
  • Быстрый монтаж.
  • Малый вес.
  • Низкая цена.

Ондулин укладывается на кровли с малым уклоном

Керамическая черепица

Используется для домов с односкатной крышей значительного уклона. Материал дорогой, но с исключительно высокими декоративными характеристиками. Придает односкатной кровле выразительность, импозантность.

Особенности:

  • Экологичность.
  • Декоративность.
  • Легкость.
  • Морозостойкость.
  • Низкая теплопроводность.
  • Шумозащита (в доме не слышно дождя и града).
  • Рекордная долговечность – до 100 лет и более.

Керамическая черепица для крыши с значительным уклоном

Простота локального ремонта.

Песчано-цементная черепица

По своей конструкции повторяет керамическую черепицу, но при производстве материала используются песчано-цементные смеси.

Особенности в сравнении с керамической черепицей:

  • тяжелее керамической
  • уступает в теплопроводности и шумозащите
  • намного дешевле.

Песчано-цементная черепица

Металлочерепица

Листовой кровельный материал из оцинкованной стали, по профилю повторяющий рисунок черепицы. По свойствам близок к профлисту.

Особенности:

  • Декоративность.
  • Технологичность.

Металлочерепица по свойствам близка к профлисту

Нежелательно использовать на уклонах менее, чем 20 – иначе требуется дополнительная герметизация стыков, а срок службы уменьшается.

Оцинкованная сталь для фальцевой кровли

Рулонный или листовой материал для создания фальцевой кровли на домах с односкатной крышей (фото). Наиболее привлекательна оцинкованная сталь с полимерным покрытием. Требует профессионального монтажа. Срок службы – 25-30 лет.

Оцинкованная сталь для фальцевой кровли

Плюсы и минусы

В пользу односкатной крыши говорят такие преимущества:

Низкая стоимость. Такая конструкция в 2-3 раза дешевле двухскатной конструкции. По этому показателю она уступает только плоской кровле.
Стойкость к ветровой нагрузке. В регионах, где дуют сильные ветра с преимущественным направлением, односкатный вариант имеет явные преимущества

Важно сориентировать скат на наветренную сторону.
Возможность использования в регионах, где выпадает много снега. Он распределяется равномерно по поверхности кровли, что уменьшает нагрузку.
Простота конструкции и технологии

Такую крышу может возвести даже начинающий мастер своими руками при правильной разработке чертежа.
Возможность использования практически любых кровельных материалов.
Уменьшение тепловых потерь за счет сокращения расстояния между потолком и кровлей.
Простота обслуживания и ремонта кровли своими руками.

Следует отметить и определенные минусы конструкции:

  • проблемы с обустройством мансарды или большого чердака;
  • ограничение ширины крыши даже при использовании дополнительных опор;
  • уклон не более 25-30°;
  • недостаточная привлекательность внешнего вида.

Монтаж стропильной системы

Предусмотрено два варианта монтажа крыши. Сначала следует установить несущие элементы на стены, находящиеся на разных уровнях. Есть также изделия треугольной формы, которые объединяют стропило, балку и стойку.

Первый этап – установка мауэрлата, который позволяет равномерно распределяет нагрузку на несущие стены. Мауэрлат устанавливается на несущую стену или между балками. Для кирпичных конструкций используются отожженные проволоки, для зданий из пористых материалов – арматура, длина которой равна 2/3 ширины блока. Для сруба и бруса используется анкерный болт.

Следующий этап – установка балок перекрытия, а также стропил. Стропильная нога может опираться на балки перекрытия, она устанавливается на мауэрлат с помощью запила, который выполняют с точностью. При этом зазор между ногой и мауэрлатом должен быть минимальным.

Стропила делаются из сосны, берутся доски толщиной в 50 мм. Дерево необходимо обязательно обработать специальными антисептическими и огнезащитными средствами.

Балки перекрытий укладываются в гнезда, которые готовятся заранее, при этом обрабатываются гидроизоляцией. Чтобы конструкция была более устойчивой, применяются подкосы и промежуточные стойки., которые устанавливаются на балках перекрытий. Чтобы предотвратить прогиб бруса, устанавливаются подстропильные ноги. Их монтируют только в том случае, если ширина пролета равна 4, 5 м. л.

Далее делается обрешетка. Между ними делается шаг, при котором шиферный лист перекрывает две рядом находящиеся рейки. Поверх обрешетки фиксируются карнизные и ветровые планки, водостоки, после чего делают обшивку фронтонов и стен.

Шифер монтируется, начиная с нижних рядов, места стыка закрепляются шиферными гвоздями. Затем следует утеплить кровлю. Раньше в качестве теплоизоляционных материалов использовали стружечный шлак или глинобетон.

Но такие материалы не обеспечивают хорошую теплоизоляцию, поэтому они прекрасно выдерживают дождливую погоду и талого снега. Самым лучшим утепляющим материалов является УРСА. Он прост в использовании и экологичный. Главное – соблюдать правильную технологию укладки.

Рассмотрим основные этапы:

Первый слой укладывается из паро- или гидроизоляционных материалов. 2

Главная цель – обеспечивать сухость и хорошую вентиляцию утеплителя, чтобы материал не портился.
Обязательно должен быть защитный пароизоляционный слой.
Важно сделать правильную теплоизоляцию, тем более, если в ваших планах – монтаж гипсокартона или натяжных потолков.

Достоинства и недостатки

К достоинствам односкатных крыш принято относить:

  • Простота и экономичность строительства.
  • Относительно малый вес крыши.
  • Допускается укладка разнообразных кровельных покрытий.
  • Высокая ремонтопригодность, безопасность передвижения по крыше (особенно на малых углах наклона).
  • Возможность строительства как на малых, так и на крупных зданиях с большой площадью кровли.

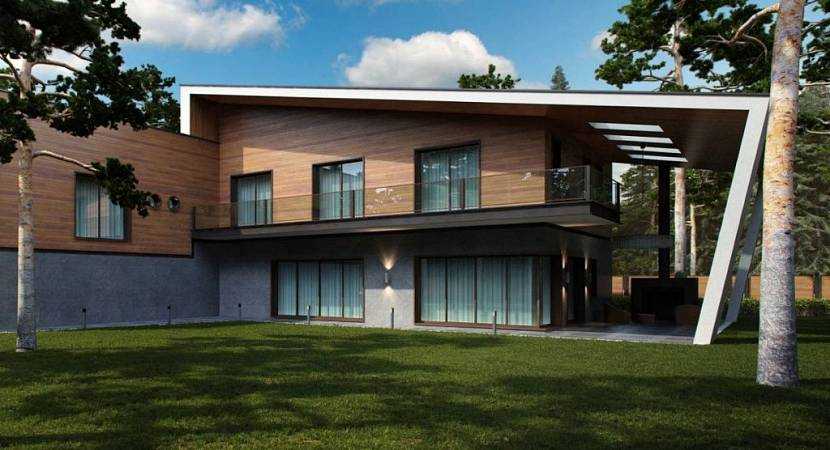

Дом с односкатной кровлейИсточник remontik.org

Недостатками односкатных крыш являются:

  • Зависимость конструкции от снеговых и ветровых нагрузок.
  • Необходимость учитывать преобладающее в регионе направление ветров.
  • Направление уклона кровли приходится выбирать с учетом возможности схода снеговых масс в зимнее время.
  • Сток дождевых или талых вод необходимо организовать так, чтобы не наносить ущерб элементам благоустройства или опорным конструкциям дома.
  • Необходимость качественной гидро- и теплоизоляции кровли, особенно если уклон односкатной крыши мал и не способствует активному стоку воды.

Основным недостатком принято считать необходимость располагать постройку нижней стороной крыши по направлению ветра. Преобладающее направление – далеко не единственное, а шквалистые порывы могут возникать с любой стороны, что существенно затрудняет выбор направления уклона. Обычно исходят из более реальных соображений – расположения соседних построек, дорожек, стоянок автомобилей и т.п.


Необходимо располагать постройку нижней стороной крыши по направлению ветраИсточник patter.ru

Высокая сторона крыши должна располагаться со стороны входа, там, где возможно наличие людей, имущества или автомобилей. Иначе, в случае внезапного схода снега, возможны нежелательные, а иногда и очень опасные инциденты.

Расчёт нагрузки на стропильную систему двускатной кровли

Стропильная система испытывает определённые нагрузки, которые можно разделить на два вида.

  1. Постоянные нагрузки, действующие независимо от любых других факторов. Их величина определяется конструкцией кровельного пирога и состоит из веса гидроизолирующих и парозащитных плёнок, утеплителя, доборных элементов, крепежа и любых других элементов кровельного покрытия, включая финишное. На практике средний вес всех составляющих кровли дома составляет порядка 40–45 кг/м2. Более точно эту величину можно вычислить, просуммировав значения удельной нагрузки каждого используемого материала, которые можно взять из справочных таблиц. Рассчитывая вес кровли, рекомендуется заложить запас прочности величиной в 10%.

  2. Переменные нагрузки. К таковым относятся воздействия ветра и снега в зависимости от их интенсивности. По сути, кровля дома представляет собой парус, воспринимающие нагрузку от ветра. Сила непосредственного воздействия на кровлю по нормали зависит от угла наклона ската — чем он меньше, тем ниже нагрузка. Одновременно на подветренном скате возникают завихрения, и появляется нагрузка на крышу с обратным вектором воздействия. При ураганных ветрах усилие на отрыв может достигать 630 кг/м2. К переменным нагрузкам относятся и снеговые воздействия. Нужно заметить, что они также имеют чётко выраженные региональные показатели.

Очевидно, что тщательный расчёт нагрузок от снега и ветра с учётом местных климатических условий жизненно необходим при выборе конструкции и материалов кровли. Эти нагрузки можно определить по карте, составленной на основании СНиП 2.01.07–85.

По карте можно определить величину ветровой и снеговой нагрузки в регионе строительства

Отмеченные на картах значения снеговой и ветровой нагрузки для каждого района называются нормативным. Для того чтобы получить расчётную снеговую нагрузку, нормативную величину нужно умножить на специальный коэффициент, который учитывает угол наклона крыши. Этот коэффициент равен:

  • 1 при уклоне менее 25o;
  • 0,7 при угле наклона от 25 до 60o;
  • 0 для более крутых скатов.

Расчётная ветровая нагрузка определяется умножением нормативного значения на коэффициент, учитывающий высоту здания и тип местности, в которой ведётся строительство.

Высота здания, м
Зона 5 5–10 10–20
А (побережья водоёмов и другие открытые участки, территории без лесных массивов (степи, тундра и пр.) 0,75 1 1,25
B (участки с лесом, городскими домами и другими препятствиями для ветра (в том числе рельефными складками) высотой от 10 м) 0,5 0,65 0,85
C (плотно застроенный городской массив, в котором средняя высота зданий составляет 25 м) 0,4 0,4 0,55

Удельную нагрузку наиболее популярных кровельных материалов можно взять из следующей таблицы.

Таблица: весовые показатели некоторых материалов для крыши

Наименование кровельного материала Масса 1 м2, кг
Пролимерно-битумная мягкая черепица 7–8
Рулонно-битумные полимерные кровли 4–8
Металлочерепица 4–6
Ондулин 3–4
Лист профилированный, фальцевая кровля 4–6
Черепица цементно-песчаная 40–50
Черепица керамическая 35–40
Шифер 10–14
Сланцевые материалы 40–50
Медные листовые материалы 8

Учитывать особенности воздействия разных видов нагрузок можно только в совокупности, поэтому расчёты подобного характера нужно доверить опытному специалисту.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
