Стропильная система мансардной крыши

Какая стропильная система лучше подходит для обустройства мансарды. Как правильно рассчитать, создать проект и выполнить монтаж стропильной системы мансарды

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:. Схема видов стропильных систем мансардной крыши

Схема видов стропильных систем мансардной крыши

  1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
  2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
  3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Наслонные стропила

Правила подбора оптимальной формы мансардной крыши

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

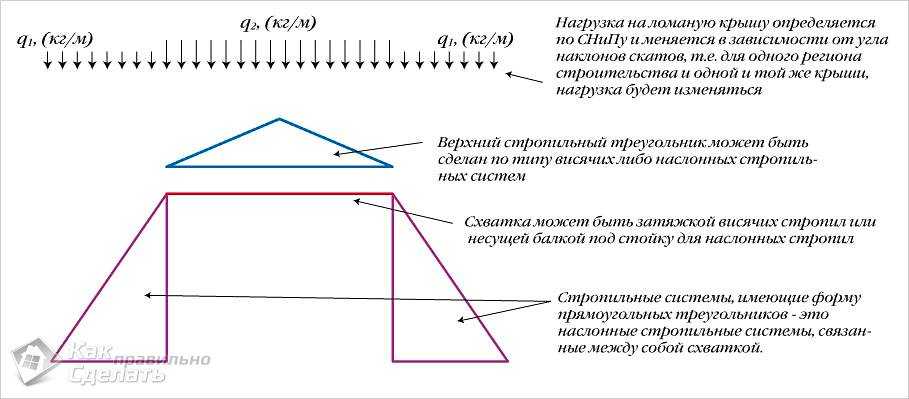

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей

Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами

Таблица. Основные детали системы стропил.

Элемент Описание
Мауэрлат Это брус (или доска), который фиксируется на верхней торцевой части несущей стены строения. На нем будут крепиться стропильные ноги. Он играет роль опоры и будет передавать всю нагрузку от кровли стенам здания.
Стойка Любая вертикально расположенная балка, которая выступает в роли опоры для стропильных ног.
Перекрытия Это ряд балок, уложенных горизонтально и формирующих пол мансардного этажа. Также они играют роль потолка первого этажа строения.
Ригель Эти балки располагаются горизонтально и являются дополнительными укрепляющими и опорными элементами для стропил. Также могут носить название «затяжки».
Стропила Также носят название «стропильные ноги». Именно они образуют каркас кровли и придают ей форму. Сверху на них будут крепиться влагозащитные материалы, обрешетка и кровельное покрытие.
Обрешетка Множество брусков или листы фанеры, которые крепятся на стропила. Именно на них непосредственно будет фиксироваться кровельный материал.
Подвеска Доска, которая помогает распределять нагрузку. Устанавливается под ригелем или затяжкой.
Кобылка Доска, которая формирует свес крыши, закрепляется в нижней части стропильной ноги.

Устройство стропильной системы

Особенности двускатной ломаной крыши

Стропильная система ломаной двухскатной крыши

Нижняя часть стропильной системы устанавливается под углом в 60°, ее опорные столбы становятся каркасом для внутренних стен помещения. Угол в верхней части стропил не превышает 45°, что позволяет сократить количество используемого материала, но не в ущерб качеству покрытия. Дополнительную жесткость каркасу комнаты придают подкосы, которые крепятся к балке перекрытия и нижней части стропил.

Утепление мансарды минватой

Слой утеплителя должен составлять не меньше 20 см, такая толщина обеспечит достаточную теплоизоляцию и сохранит комнату от промерзания зимой и излишнего нагрева летом. Недостаточный слой утепления приведет к регулярной потере тепла и подогреву снега. Из-за многократного таяния и замерзания кровельный материал быстро придет в негодность. В летнюю жару для нахождения на незащищенной мансарде потребуется установка мощного кондиционера. Все эти проблемы исключаются при соблюдении норм утепления.

Звукоизоляция имеет огромное значение, ведь находясь непосредственно под кровлей, вы будете отчетливо слышать удары по крыше, особенно если используете металлическое покрытие.

Расчёт стропильной системы мансардной крыши

Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения

Вычисления производятся с учётом размера карниза по следующим формулам:

  1. Lbc = Lac ∙ tg A, где Lbc − высота конька, Lac − половина ширины дома с учётом карнизного свеса, A − угол наклона ската.
  2. Lc = Lbc /sin A, где Lc − длина стропильной ноги.

Значение тригонометрических функций можно найти в справочных таблицах.

Таблица: значения тригонометрических функций для различных углов наклона ската

Угол наклонаската A, град. Значениеtg A Значениеsin A
20 0,36 0,34
25 0,47 0,42
30 0,58 0,5
35 0,7 0,57
40 0,84 0,64
45 1 0,71
50 1,19 0,77
55 1,43 0,82
60 1,73 0,87

Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45о. Тогда боковые стропила будут иметь длину 5 / sin 45о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.

Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять

Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.

Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м3 пиломатериала.

Таблица: расчёт количества пиломатериала в 1 м3 и объём одной единицы материала

Сечениепиломатериала, мм Количество единицв 1 м3 при длине 6 м Объём единицыдлиной 6м, м3
25Х200 33,3 0,03
50Х200 16,6 0,06
50Х250 13,3 0,075
150Х150 7,4 0,135
100Х200 8,3 0,12
200Х200 4,1 0,24

Сосновый пиломатериал при 12% влажности весит 505 кг/м3, при транспортной влажности 25% − 540 кг/м3. Вот некоторые примеры расчётов:

  1. Если в 1 м3 материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.
  2. Если закупается 25 м3 пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.
  3. Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м3 древесины, которая будет весить 3 * 540 = 1 620 кг.

Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Монтаж стропильной системы

На примере ломаной кровельной конструкции рассмотрим, как сооружается мансардная крыша.

Первым, к стенам здания крепят мауэрлата. Он собирается по периметру здания из четырех брусов, два из которых (чаще всего поперечные) имеют длину большую, чем длина стены. Разница с каждой стороны составляет 1,0-1,5 м. Эти выступы за пределы дома создадут наклон стропил нижнего излома.

Затем по углам устанавливаются стойки, высота которых определяет высоту внутренней комнаты и ее пространство. Их обвязывают по верхним концам брусами. Так как верхняя обвязка будет нагружаться стропильной системой, то под нее устанавливаются промежуточные стойки по всему периметру дома.

Остается только смонтировать стропильную систему. Монтаж проходит в два этапа:

  • Этап первый — вверху над помещением мансарды устанавливаются висячие стропила. Эта конструкция аналогична обычной двускатной кровле, где противоположные стропильные ноги скрепляются между собой, образуя угол. При этом, нижние концы стропил соединяются затяжкой из такой же доски, что и ноги.

  • Этап второй — установка стропил, которыми будут закрываться продольные стенки мансарды. Они устанавливаются под большим углом по отношению к мауэрлату.

Далее проводят установку обрешетки, облицовку внешней стороны фронтонов и монтаж окон.

Деревянные конструкции нужно обработать антисептиками и антипиренами, после чего можно переходить к утеплению фронтонов мансарды.

Если в качестве утеплителя применяются пенополистирольные плиты, пароизоляцию можно не устанавливать. Этот утеплитель спокойно справляется с влажными парами воздуха и под их действием не изменяется и не портится.

Установка стропильных ног

Строительство своими руками ломаной кровли предполагает использование двух видов стропильных ног. Нижние стропила располагаются под очень острым углом, соединяя стойки с мауэрлатом или концами вынесенных поперечных опор. Верхняя двухскатная стропильная конструкция монтируется на арочную систему.

Перед монтажом нижних стропильных ног необходимо тщательно разметить на мауэрлате место их установки. Первыми монтируются крайние к фронтону стропила. Подрезка стропильных ног выполняется таким образом, чтобы срез верхнего края доски прилегал под требуемым углом к стойке, а нижний срез упирался в мауэрлат или вынесенную опору. Если по проекту мансардная кровля выполняется со свесами скатов, в нижней части стропильной ноги выполняется вырез специальной формы: горизонтальной частью выреза стропило опирается на опору. Крепится стропило гвоздями или скобами. Соединения ног с мауэрлатом или вынесенной опорой дополнительно рекомендуется укреплять обожженной проволокой диаметром 3-4 мм. По аналогичной схеме устанавливаются все нижние стропила.

Если строим дом, длина которого превышает 8 метров, рекомендуется установка стропильной системы с коньковым брусом. Такое устройство позволяет равномерно распределить нагрузку на весь каркас. В этом случае по центру фронтонов устанавливаются стойки, вертикальность которых проверяется отвесом, на них строго горизонтально монтируется коньковый брус

Важно правильно определить высоту расположения конька, так как от этого напрямую зависит угол наклона верхних стропил. Стропильные ноги упираются верхними срезанными торцами в коньковый брус, нижними — в опорную арочную конструкцию

Верхние стропила мансардной кровли могут представлять собой Л-образную конструкцию. Стропильные ноги между собой могут соединяться встык с использованием деревянной или металлической крепежной накладки, либо способом врубки в полдерева, с использованием болтового соединения. Рекомендуется по месту подогнать первую пару стропил, которая затем демонтируется и используется в качестве шаблона. Подготовленные фермы устанавливаются в стандартном порядке – сначала крайние, затем остальные с постоянной нивелировкой.

На последнем этапе создания кровельной конструкции своими руками выполняется монтаж обрешетки, укладка гидроизоляции, создание вентиляционного просвета, монтаж кровельного покрытия. Изнутри крепится теплоизоляция и пароизоляция, крепится обшивка. На видео можно подробно ознакомиться с технологией работ.
