Обзор дверей с маятниковой системой открывания, их виды и сферы применения

Сферы применения дверей с маятниковым механизмов открывания, особенности таких конструкций и виды фурнитуры. Правила монтажа качающихся полотен.

Плюсы и минусы поворотно-раздвижных конструкций

Объективный анализ позволяет утверждать, что преимуществ у рото-дверей гораздо больше, чем недостатков. Последние действительно можно пересчитать по пальцам:

  1. Далеко не все двери могут быть оборудованы ротационным механизмом. Например, нельзя это сделать с массивными полотнами из натуральной древесины — слишком тяжелы такие двери для поворотной системы. Идеальным материалом
    в данном случае будет МДФ.
  2. Рото-двери стоят дороже
    других моделей, так как изготавливаются на высокоточном оборудовании с ЧПУ. Сборка конструкций частично проводится роботами, что гарантирует идеальную работоспособность каждого отдельного элемента.
  3. Самостоятельно изготовить
    с нуля подобную дверь невозможно
    , а при покупке готового механизма воплотить в жизнь проект ротационной двери довольно трудно.

В ряде случаев все эти недостатки с лихвой перекрываются многочисленными плюсами. Вот только некоторые из них:

  1. Возможность адаптации
    под просторные и малогабаритные помещения. Будучи полностью открытыми, рото-двери выступают из дверного проема менее чем на 50 % от своей ширины. К примеру, для дверного полотна в 60 см выступ не превысит 25-26 см.
  2. Двери открываются в обе стороны
    с одинаковой легкостью.
  3. Простой монтаж
    с минимальным набором оборудования домашнего мастера.
  4. Высокие показатели тепло- и звукоизоляции
    благодаря использованию уплотнительного материала щеточного типа.

ОБРАТИТЕ ВНИМАНИЕ!
Социальные службы рекомендуют устанавливать рото-двери в помещениях, где проживают люди с ограниченными возможностями.

Размеры

На сегодняшний день практически каждый производитель изготовит маятниковые конструкции под заказ. Учитывая специфику использования таких дверных систем в общественных местах, на предприятиях или в административных зданиях, строгих параметров не существует. Большинство предприятий специализируется на определенном виде, и, соответственно, назначении маятниковых дверей, имеют свои стандарты и нормы.

Что касается дверей в жилых помещениях, то раньше существовали стандарты двухстворчатых дверей 130 см на 230 см – по 65 см ширины на каждую створку. В настоящее время каждый хозяин желает проявить свою индивидуальность, поэтому большинство изготавливают маятниковые системы под заказ.

Виды качающихся дверей

Двери маятникового типа различают прежде всего по материалу, используемому для их изготовления.

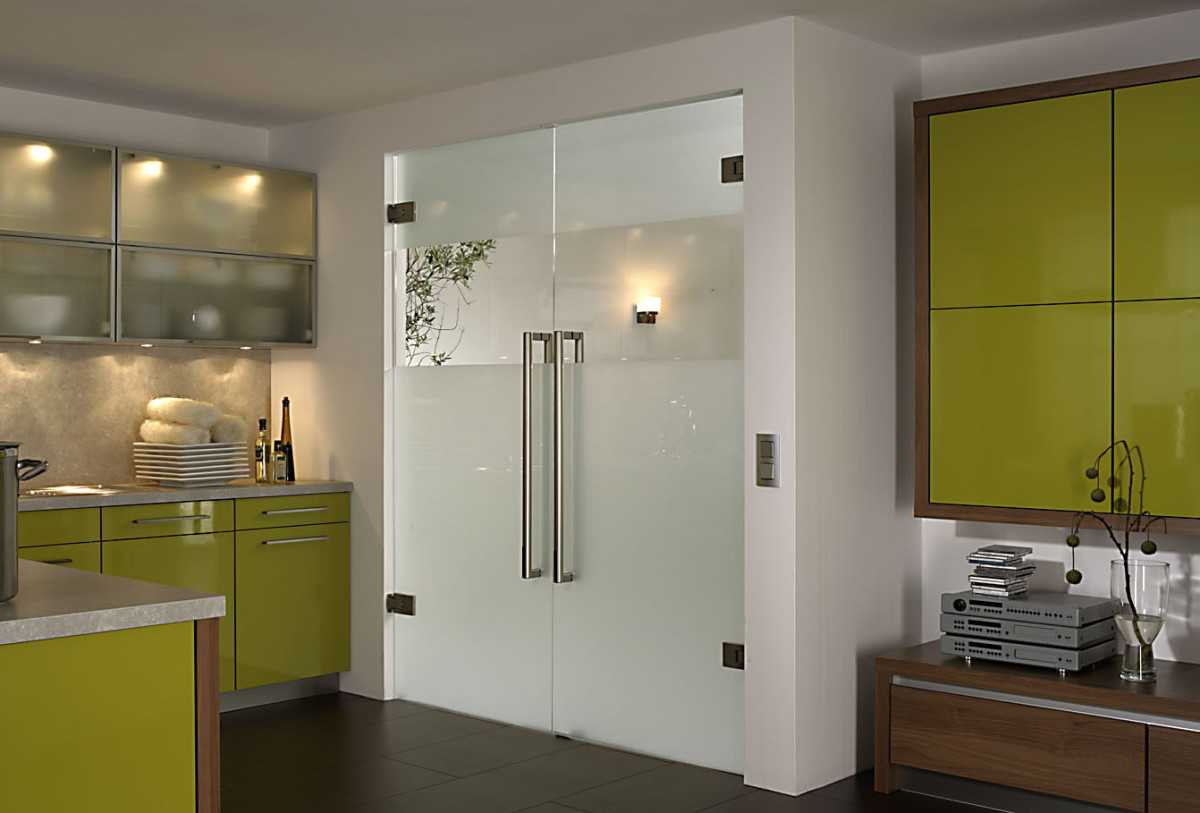

Маятниковые стеклянные двери

Использование стекла делает эти дверные системы максимально подходящими для монтирования в квартирах с самым современным интерьером.

В дешевых дверных системах может применяться толстое обычное стекло, но покрытое противоударной пленкой. При необходимости стеклянные полотна могут оклеиваться также тонировочной пленкой, позволяющей скрывать обстановку в помещении, расположенном за дверями.

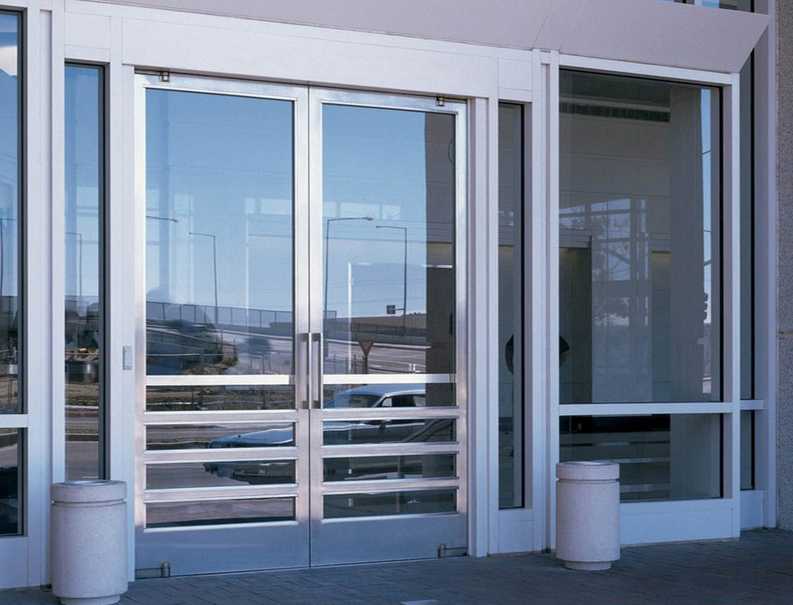

Маятниковые алюминиевые дверные системы

В целом, характеристики таких изделий практически такие же, как у описанного перед этим варианта. Конструктивно алюминиевые двери состоят из стекла, обрамленного рамкой из алюминиевого профиля. С точки зрения внешнего вида эти дверные системы немного уступают моделям полностью стеклянным.

Маятниковые металлические двери

Так обычно называют не алюминиевые двери, а такие, полотно которых может быть:

  • из оцинкованной стали;
  • из оцинкованной стали, покрытой полимерной краской;
  • из нержавеющей стали;
  • из стали с покрытием органического типа;
  • из пищевой стали, имеющей ламинированное покрытие.

Металлические двери чаще всего применяются на производственных предприятиях, в сельском хозяйстве и в пищевой промышленности.

Деревянные качающиеся двери

Они являются сравнительно дешевым и очень популярным вариантом межкомнатных дверей. И одной из причин того, что они так востребованы, является их отличный внешний вид. Однако так как дерево не очень твердый материал, то даже при небольших ударах, которые может испытать деревянное полотно, на нем могут появиться вмятины, царапины и т. п. И эти механические повреждения замаскировать и скрыть практически невозможно.

Маятниковые двери из ПВХ

Использование поливинилхлорида для изготовления таких дверей довольно распространено. Пластиковые изделия, как известно, обладают высокой износостойкостью, долговечностью, относительной ударопрочностью. Дверные конструкции из ПВХ выпускаются в широкой гамме цветов. Они могут быть сплошными или иметь вставки из стекла: небольшого, среднего или очень большого размера.

Кроме перечисленных в данной главе особенностей двери маятникового типа могут отличаться количеством имеющихся у них створок. В частности, такие изделия могут быть одностворчатыми или двустворчатыми. И если ширина проема двери достаточно большая (например, 1,2 м или более), то вполне логичным будет монтирование двустворчатых маятниковых дверей.

Фото и видеопособие по установке рото дверей собственными силами

Представленные видео и фотоматериалы позволят обычному потребителю выполнить монтаж рото двери. Данные образцы – это некоторые варианты оформления поворотно-подвижной конструкции. В реальности, все зависит от ваших предпочтений, потребностей и возможностей.

Для крепежа просверливаются отверстия диаметром 5 мм. При этом устраняется возможный крен и перекос конструкции. Последующим шагом является обрезание направляющей крышки с указанной стороны. Производится установка дверного полотна. Монтируются нижние и верхние планки и щетки. Фиксируются с необходимым усилием болтовые и шурупные крепления при помощи шестигранного ключа, отвертки.

Осевой стержень вкладывают в алюминиевый профиль и присоединяют к нему плечевое крепление. Затем монтируются оси вкладыша и крепятся доборы, монтажные скобы и планки. На завершающем этапе ось крепится к дверной коробке с последующей регулировкой полотна, как показано на фото и видеороликах. Окончательную сверку выполняют по уровню и с проверкой работы двери.

Межкомнатная рото дверь своими руками: рото дверь – что это такое, сдвижная фурнитура и замок с поворотным механизмом для дверей, которые открываются в обе стороны, самостоятельная установка ротационной системы, цена, видео, фото

Не чуждые свежим веяниям интерьерной моды, выполненные с учётом инноваций в сфере инженерии, межкомнатные двери, открывающиеся в разные стороны, не первый год вызывают интерес у дизайнеров и рядовых граждан. Благодаря универсальности, комфортабельности в эксплуатации и высоким пропускным способностям особое распространение они обрели в организации объектов общественного типа:

магазинов;

вокзалов;

кафе и ресторанов.

А с недавних пор полотна, которые в равной степени легко распахиваются по направлению от себя и к себе, пришли и в домашние интерьеры. Представлены они двумя незаурядными и по-своему полезными разновидностями, каждая из которых достойна отдельного внимания.

Модели на маятниковых петлях

Чтобы получить межкомнатные двери, открывающиеся в разные стороны, производители комплектуют их специальными пружинными навесами, которые:

обеспечивают свободное распахивание створок в оба помещения;

исполняют функции доводчика, постоянно возвращающего изделие в закрытое положение;

позволяют регулировать скорость хода полотен.

Впрочем, не лишена модель и нескольких минусов:

для работы качающемуся полотну требуется свободное пространство в обоих помещениях. По уровню компактности среди различных дверных систем ему отводят последнее место;

если изделие изготовлено из визуально непроницаемого материала, велик риск нечаянно толкнуть человека, подходящего к проёму с обратной стороны. Более безопасный вариант — конструкция из стекла или с большой светопрозрачной вставкой;

тепло- и звукоизолирующие способности межкомнатных дверей, открывающихся в разные стороны, минимальны. По их периметру для беспрепятственности движения всегда сохраняются зазоры.

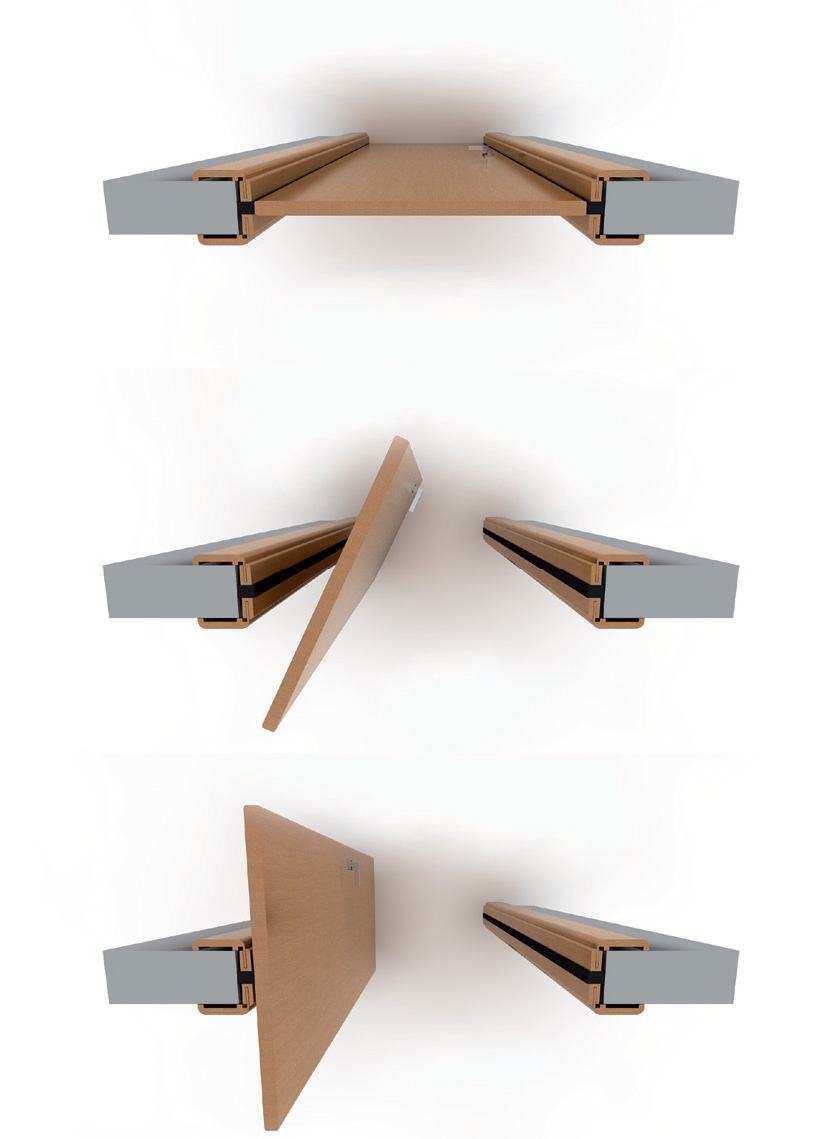

Поворотно-сдвижные системы

Данные инженерные решения объединили в себе принципы работы и лучшие качества и распашных маятниковых, и откатных моделей. В их основе — специальный механизм, обеспечивающий перемещение полотна к краю проёма с одновременным его поворотом. Открытая створка перпендикулярна стене, а её ширина поровну распределяется между соседними комнатами.

Среди достоинств изделий отмечают:

стильный и необычный внешний вид;

полную экипировку всеми необходимыми элементами;

способность сберегать полезную площадь;

неплохие изолирующие характеристики, достигнутые благодаря магнитным замкам и уплотнителям;

возможность использования в узких проходах.

Роторная дверь , открывающаяся в разные стороны, обладает лишь двумя минусами, — довольно высокой ценой и сложностью монтажа. Избежать чрезмерных затрат при покупке конструкции и получить весь набор услуг, связанных с её установкой, предлагает компания Ягуар.

Комплектующие для маятниковых дверей

Фурнитура маятниковых дверей состоит из:

  • петлей;
  • уплотнителей;
  • запорных устройств;
  • дверных ручек.

Петли мы уже рассмотрели выше. Уплотнители представляют собой силиконовые или щёточные прокладки, которые монтируются по торцу дверного полотна. Их предназначение — снижение звукопроницаемости и циркуляции воздуха. При выборе уплотнителя нужно помнить, что допустимый размер нахлёста не должен превышать 25–30%. Это значит, что при зазоре в 10 мм ширина правильно установленного уплотнителя не превышает 13 мм. Монтаж уплотнителя производится на клей или иногда для этого предусмотрен паз внутри полотна.

Силиконовые уплотнители для маятниковых дверей предполагают наличие паза в торце полотна

Запорные устройства для маятниковых дверей представляют собой механизмы, которые позволяют фиксировать створку в определённом положении (закрытом или открытом). К ним можно отнести шпингалеты, замки и засовы. Шпингалеты чаще всего используются для остановки полотна в открытом виде, язык выдвигается в пол или потолок. Засов может быть как горизонтальный, так и вертикальный. Конструкция засовов незатейлива, но весьма эффективна. Подбор ручных запорных устройств производится с учётом конкретных обстоятельств. Крепление шпингалетов и засовов осуществляется согласно руководству по эксплуатации. Моделей и разновидностей великое множество. Иногда засовы имеют накладное устройство и монтаж заключается в прикручивании шурупами к плоскости двери. Но бывают также и врезные шпингалеты, для которых предполагается высверливание углубления внутри полотна.

Шпингалет, выполненный под старину, не только несёт функциональную нагрузку, но и является украшением

Дверные ручки на маятниковых дверях используются редко. Однако в целях повышения удобства эксплуатации иногда на дверном полотне устанавливают разного рода рукоятки или делают углубления, за которые можно потянуть дверь на себя. Как правило, это простые устройства без внутренних механизмов. Поэтому подбор осуществляется только исходя из эстетических соображений и качества материала. Монтируются дверные ручки в соответствии с моделью и формой.

Изучение информации о технических характеристиках маятниковых дверей и отзывов потребителей даёт возможность избежать досадных ошибок при планировке бытовых помещений. Следствием этого станет минимизация финансовых и временных затрат на строительство или ремонт.

Сложности при установки

Роликовые механизмы подвеса
уже давно имеют широкую популярность, и особенности их монтажа хорошо известны монтажникам-специалистам. В принципе, их установка по силам каждому домашнему строителю, у которого руки и голова на месте. Конструкция позволяет совершить небольшие огрехи при организации проема, но в дальнейшем будет нуждаться в регулировке. Необходимое условие монтажа – правильная геометрия проема (ровные диагонали).

Но если вы никогда не сталкивались с установкой дверей, то лучше доверить это дело опытному специалисту, основательно постигнувшему все тонкости ротационной системы.

Конструкция и материалы для изготовления дверного полотна

Маятниковые двери изготавливаются двух типов – каркасные и бескаркасные. Секции с каркасом, как правило, крепятся на вертикальные поверхности проема с использованием пружинных петель. Внешне такая конструкция напоминает классический вариант. Маятниковые двери ПВХ изготавливаются так же, как и классические. Разница в конструкции петель и механизма замка. По контуру полотна устанавливается уплотнитель щеточного типа.

Еще один вариант – двери входные алюминиевые со стеклом. В качестве каркаса используется алюминиевый профиль, остальная конструкция аналогичная. Такие двери, как правило, снабжены замками и используются в качестве входных. Запирающие устройства имеют классическую конструкцию или применяется вариант с вертикальными запорными элементами. В качестве доводчиков используются пружины в петлях.

Бескаркасные полотна, как правило, изготавливаются из прочного стекла, которое может быть многослойным. Поскольку уплотнители на такие створки не устанавливаются, основное применение – зональное разделение внутри помещений. Могут оснащаться замками, устанавливаемыми в нижней части створки с фиксацией в пол. Петли на бескаркасных дверях выполнены в виде вертикальных осей, механизм монтируется в полу и потолке. Чаще всего конструкция петель снабжена встроенным доводчиком.

Работы по монтажу маятниковой конструкции отличаются от установки классических дверей, поскольку предъявляются особые требования к геометрии межкомнатного или входного проема. Если при традиционном исполнении форма определяется качеством коробки, а недостатки стен компенсируются монтажной пеной и штукатуркой – то распашные маятниковые двери могут быть установлены лишь в тщательно подготовленный проем. Половое покрытие также должно быть горизонтальным, зазор до створки не должен превышать 10 мм.

Механизмы для маятниковых дверей

При монтаже таких дверей, традиционных инструментов – перфоратора и дрели недостаточно. Потребуется следующее оборудование:

  1. Приспособления для поддомкрачивания и фиксации полотна в процессе монтажа.
  2. Точные измерители расстояния, например – лазерный дальномер.
  3. Измеритель уровня с малой погрешностью.
  4. Отвес, предпочтительно лазерный.

Установка таких дверей начинается с подготовки проема, а так же поверхности пола. Если высота двери равна высоте помещения – поверхность потолка также должна быть ровной. В зависимости от типа стен выбирается конструкция петель.

Петли с креплением на стене:

  • Места крепления верхней и нижней петли должны находиться на одной вертикали.
  • Если конструкция предусматривает дверную коробку – достаточно обеспечить вертикальность и совмещение противоположных стоек относительно друг друга.
  • В случае крепления петель к стене – с помощью точных измерительных инструментов обеспечивается положение петель строго по чертежу.
  • Закрепляется полотно, замеряется положение секции при разных углах открытия. При необходимости производится регулировка, конструкция петли допускает точную подгонку.
  • Устанавливаются механизмы запирания двери.

Петли с креплением в полу и потолке:

  • Производятся точные замеры положения осей, наносится перекрестная разметка центра поворота.
  • Вырезаются ниши для размещения петель.
  • Устанавливаются петлевые механизмы, производится фиксация.
  • Монтируются подвижные части механизма.
  • Полотно вставляется в подвижные части, свободная сторона поддомкрачивается, с помощью уровней выставляется горизонт.
  • Створка фиксируется в подвижных частях петлевого механизма.
  • Проверяется геометрия створок при различных углах открытия, производится окончательная регулировка.
  • Устанавливаются запорные механизмы, если это предусмотрено конструкцией.

Конструкция огнезащитных маятниковых дверей

Маятниковые противопожарные двери устанавливаются в помещениях с большим скоплением людей. Требования ППБ позволяют устанавливать подобные конструкции с необходимой степенью огнестойкости в следующих зданиях:

  1. Метро.

Рестораны.

Закусочные.

Офисные центры.

Производственные помещения.

Все конструкции полностью соответствуют требованиям огнестойкости и имеют коэффициент EI 15,30,60 в зависимости от выбранной модели. Обеспечение безопасности достигается благодаря следующим особенностям:

  • Противопожарные металлические маятниковые двери изготавливаются из обхватной стальной рамы. Толщина полотна 40 мм, внутреннее пространство заполонено пенополиуретаном. Направляющие профили согласно ГОСТ Р 53308-2009 и СНиП 21-01-97 выдерживают температуру до 150-300 °С. Чтобы увеличить огнестойкость, профили заполняют вспучивающимися составами, которые при нагревании расширяются от 5 до 100 раз и образовывают теплозащитный коксовый слой.

Доводит – створки огнезащитных маятниковых дверей закрываются автоматически. Такая конструкция обеспечивает полную герметизацию проема, что особенно важно для локализации возгорания. Доводчик самостоятельно координирует последовательность закрывания створок, при необходимости фиксирует их в необходимом положении, позволяя избежать случайного открывания.

Петли – маятниковый механизм позволяет открывать полотна в любую сторону. Согласно ППБ в промышленных и офисных зданиях все полотна должны иметь распашной механизм, позволяющий открывать створки по направлению из здания. Это требование позволяет обеспечить безопасную эвакуацию в случае пожара. Наружное открывание полотна не всегда удобно.Промышленная дверь, имеющая маятниковые петли, более функциональная, удобная, обеспечивает распахивание в обе стороны и полностью соответствует установленным требованиям.

Замки – пожарные двери с маятником обязательно оборудуются врезным замком с функцией «Антипаника».

Допускается установка цельностеклянной конструкции, при условии соответствия нормам пожарной безопасности. Стеклянная дверь изготавливается из закаленного армированного стекла толщиной 8,10,12 мм. Стеклянные двери согласно ППБ имеют степень огнестойкости EI 15,30.

В промышленных зданиях и помещениях общепита допускается установка деревянной двери маятникового типа, при условии обработки полотен огнезащитными составами и красками. Степень огнестойкости и характеристики по пожарной безопасности дверных проемов высчитываются после определения взрыво и пожароопасности здания.

Рама

Рама или коробка стеклянных противопожарных дверей может быть следующих видов:

  • Алюминиевая;
  • Стальная;
  • Деревянная.

Теперь подробнее о преимуществах и недостатках каждого из этих видов.

Алюминиевая

Преимущество рам из алюминия:

  • Отличный внешний вид;
  • Сравнительно низкая стоимость;
  • Низкий вес всей конструкции.

Из недостатков этих рам можно отметить их не высокую жесткость. Этот факт влияет на размер всей конструкции – в алюминиевый профиль не рекомендуется устанавливать крупногабаритные противопожарные стекла, т.к. нагрузка на профиль оказывается весьма существенная. Один квадратный метр стекла огнестойкостью EIW 60 может весить порядка 50-ти килограммов.

Поэтому зачастую сердечник алюминиевых рам все равно изготавливают из стали, хоть и называют сам профиль алюминиевым.

При нагреве металлы расширяются, и для противопожарной двери крайне важно, чтобы вся конструкция была максимально жесткой и не деформировалась ни при каких условиях, поэтому рамы из стального сплава в этом смысле несколько выгоднее. Профиль алюминиевой рамы заполняют огнеупорным материалом, чаще всего минеральными матами (плитами)

Профиль алюминиевой рамы заполняют огнеупорным материалом, чаще всего минеральными матами (плитами).

Стальная

Преимущества стальных дверных коробок:

  • Высочайшая прочность и жесткость конструкции;
  • Прекрасный внешний вид;
  • Долговечность и стойкость к коррозии.

К недостаткам такого вида коробок можно отнести, пожалуй, их стоимость — она на порядок выше, чем у алюминиевого аналога.

Стальной профиль рекомендуется тогда, когда размеры и степень огнестойкости (от EI 90 и выше) конструкции подразумевают высокие нагрузки на несущую способность рамы.

Профиль стальной рамы заполняется негорючим материалом, чаще всего минеральной плитой. Дополнительно сам профиль может обрабатываться противопожарным составом.

Деревянная

Коробка для стеклянных противопожарных дверей из дерева достаточно редкое явление, но все-таки некоторые производители в зависимости от целей и пожеланий заказчика могут изготовить раму подобного типа.

Чаще всего основными критериями подобных решений являются эстетические требования к дверной конструкции. Например, когда интерьер помещения уже содержит элементы дерева и дизайнерам хочется это подчеркнуть. В таком случае использование стеклянных ПД с деревянной рамой будет наилучшим решением.

Недостатком рам этого типа является, как и в случае с алюминиевыми рамами недостаточно высокая жесткость конструкции. И как следствие невозможность использовать эти рамы для дверей с высокими показателями огнестойкости, из-за чрезмерного веса противопожарных стекол. В таком случае идеальным решением станет использование стальной коробки с отделкой под дерево.

Теплый и холодный профили

Дверные коробки любого их вышеперечисленных видов могут быть изготовлены в так называемом «теплом» «холодном» вариантах. Холодный профиль используется для установки конструкции внутри помещения, а теплый профиль – для установки конструкции в качестве входной группы снаружи здания.

Теплый профиль, благодаря своей конструкции с использованием так называемого «термического разрыва», помогает сохранить тепло внутри помещения и сократить издержки на терморегуляцию.

Техника установки

Технология монтажа по сложности исполнения немногим отличается от установки обычных распашных конструкций. Наиболее ответственным этапом станет разве что достижение вертикали для оси вращения, поскольку в ином случае при движении полотно будет касаться верхней фрамуги или пола. Дополнительную долю ответственности накладывает и двустворчатая конструкция, поскольку выдерживать придется и равноценное расстояние между двумя полотнами. В обоих случаях установка маятниковых дверей начинается с интеграции короба. Дверь, по расчетам, должна ограничиваться не сторонами короба, а зазором на щетку – это промежуток, который должен быть соблюден в нижней части. Далее производятся работы по физической фиксации полотна, в процессе которой используется комплект подходящей фурнитуры. Крепежные операции могут осуществляться обычным набором слесарно-плотницких инструментов. Теперь стоит подробнее рассмотреть фурнитурные элементы, которые крепятся вместе с полотном.

Особенности конструкции

Маятниковые, или «качающиеся» двери, как и распашные, относятся к створчатым дверным конструкциям. Главное отличие между ними заключается в способе открывания: первые можно распахивать в обе стороны – от себя и на себя, а вторые лишь в одну. Использование обычных навесных петель и механизма крепления позволяет распашной дверной конструкции открываться только для входа в комнату. Установив маятниковую конструкцию, вы сможете открывать дверь в любом направлении благодаря особому механизму.

Для монтажа подобных конструкций необходимо использовать особые дверные петли, которые позволят полотну двигаться в обе стороны. На пол и верхнюю часть дверного проема нужно прикрепить два своеобразных навеса. В каждом встроен маятниковый механизм – осевое приспособление, выполненное по типу пружины. На него и закрепляется дверца, способная двигаться в обе стороны. Нижний навес способен выдерживать значительный вес, поэтому «маятники» могут быть очень больших размеров. Также стоит добавить, что в этом случае не требуется дверная коробка, состоящая из верхней перекладины и двух вертикальных стоек.

Как правило, навесы оснащаются доводчиками. Доводчик – это механизм, который позволяет двери плавно вернуться в исходное состояние либо остаться зафиксированной в открытом положении. Один закрепляется в нижнем навесе, и он срабатывает, когда вы открываете от себя, а второй – наверху, активируясь в противоположном направлении. Иногда ось вращения устанавливается в середине отворяющей части двери, что позволяет ей двигаться по кругу. Однако в жилых пространствах это применяется редко.

В целом, фурнитура для маятниковых конструкций включает в себя напольный доводчик, верхнюю ось, дверные фитинги, уголки и клипсы, дверную ручку и угловой замок.

Среди многочисленных видов «маятников» особняком стоят эластичные двери. Они изготавливаются из ПВХ-пленки толщиной в 7 мм и используются на складах, в холодильных камерах или других помещениях промышленного типа. Как правило, они представляют собой двустворчатые самозакрывающиеся системы – при их распахивании двигаются обе створки двери.

Если вы хотите самостоятельно установить «маятник», то соблюдайте следующие шаги:

  • «Качающиеся» двери монтируются в заранее отремонтированный проем, стороны которого должны быть строго параллельны. Все четыре поверхности представляют собой ровные линии без выпуклостей и впадин. Проверьте геометрию, измерив расстояние в нескольких точках.
  • Протестируйте перпендикулярное соотношение стен, пола и потолка, используя уровень. Убедитесь, что в точках, где крепятся петли, отсутствует проводка.
  • Расположите осевые устройства так, чтобы дверь идеально ровно стояла. Учитывайте, что любой перекос конструкции приведет к проблемам с открыванием створок.
  • Выдерживайте технологический зазор между краем дверного проема и осью не более 5 сантиметров. Если же на полу и потолке присутствуют неровности, то зазоры увеличатся, а значит, уменьшится звукоизоляция и теплоизоляция.
  • Тщательно проконтролируйте качество полотна и его размеры – в отличие от распашных, при монтаже невозможно будет исправить какие-то мелкие огрехи и неточности.
  • Начните с установки верхнего навеса. С помощью самореза прикрепите его к верхней перекладине. Если дверной проем сделан из кирпича или бетона, воспользуйтесь дюбелями, дрелью либо перфоратором.
  • Затем переходите к монтажу нижнего навеса. Проверьте его положение, задействовав отвес, а затем, пользуясь саморезом, прикрепите к порогу.
  • На полотно установите детали крепления, дверные ручки и замок.
  • Закрепите полотно на навесы.
  • Если есть необходимость, смонтируйте декоративные элементы.

Подробнее о том, как самостоятельно установить маятниковые двери, вы узнаете из следующего видео.

Разновидности

Маятниковые конструкции можно условно разделить на 2 группы, в зависимости от количества рабочих панелей:

  1. Одностворчатые. Движение в 2 стороны совершает только одно дверное полотно.
  2. Двустворчатые. Функциональные способности таких дверей возрастают: одна половина «работает» на выход, другая створка служит входом в помещение. На предприятиях в часы пик двустворчатые конструкции увеличивают проходимость людского потока.

По особенностям конструкции, материалам изготовления (или комбинации) маятниковые двери бывают:

Маятниковые стеклянные двери. Само полотно изготавливается из стекла, а фрагменты по периметру могут быть выполнены с добавлением алюминиевых конструкций. Часто используют предварительную закалку материала (стекла), что делает его безопасным в использовании и повышает эксплуатационные качества.

Интересный дизайнерский элемент – нанесение декоративного покрытия на стеклянную поверхность. Она тонируется полностью: как в различных цветовых гаммах, так и разнообразнейших фактурных вариантах (бронзовом, молочном, графитовом). Или декорируется частично: с нанесением эксклюзивного рисунка или логотипа методом травления, специальными стойкими красками (например, имитирующими витражные композиции).

Стеклянные алюминиевые двери. Каркасом дверного полотна по периметру является алюминиевый профиль. При этом его боковые, верхние и нижние размеры по ширине и высоте могут варьироваться. Заполняются металлические створки стеклом различной толщины: минимальная – 5 мм, максимальная – 24 мм. Алюминиевые профильные системы не оснащены полиамидными вставками, поэтому их теплоизоляционные свойства достаточно низкие.

Алюминиевые входные двери со стеклом дополнительно оснащаются уплотнителем: полосовыми щёточными элементами по периметру. Но в данном случае они выполняют скорее звукоизоляционные, чем энергосберегающие функции.

Как и стеклянные конструкции, алюминиевые двери оснащаются доводчиком, вмонтированным в пол, или порогом.

Пластиковые. Входная пластиковая дверь со стеклом – оптимальный вариант для изоляции пространства в производственных помещениях. Её конструкция позволяет беспрепятственно попадать в склад, цех или базу с нагруженной тележкой, палетой или другой емкостью, а встроенный возвратный механизм приводит открытые дверные створки в исходное закрытое положение.

Пластиковая дверь без стекла обычно изготавливается из ПВХ и обладает более прочной конструкцией. Для повышения износостойкости каркас выполняется из алюминиевого профиля и заполняется вместо стекла сэндвич-панелями. По необходимости устанавливаются поликарбонатные прозрачные или матовые «окна», герметичность соединения которых обеспечивается эластичным уплотнителем. Нижняя часть дверного полотна часто дополнительно предохраняется резиновыми накладками в виде лент разной ширины.

Уличные пластиковые двери со стеклом оснащены регулируемым механизмом, возвращающим створки в закрытое положение. Его жёсткость выставляется по желанию клиента: в зависимости от затрачиваемых на открытие усилий, пропорционально меняется и скорость захлопывания створок.

Максимальные размеры пластиковых дверей маятникового типа – 3 тыс. мм: как в высоту, так и в ширину.

// ]]>

Каркас маятниковых дверей может быть выполнен из дерева. Сочетание деревянных материалов и стекла обеспечивает хорошую износостойкость и привлекательный внешний вид конструкции. Выбор декоративной отделки деревянных элементов разнообразен: от цветовой гаммы до оформления резьбой и нанесения искусственной патины.

Особенности барных петель

Классические дверные петли, карточные (накладные), состоят из двух створок на общем шарнире. Такие петли устанавливаются проще всего — путем прикручивания к дверному полотну и дверной раме.

Дверная маятниковая петля имеет принципиальные отличия от обычной карточной и представляет собой две карты, установленные на штифтах, позволяющие двери вращаться в обе стороны. Угол раскрытия в одну сторону составляет 90º, соответственно в обе стороны дверь может распахиваться в диапазоне 180 º.

Изделия имеют свои особенности, преимущества и недостатки.

Преимущества

Благодаря барным петлям, двери получают возможность открывания в обе стороны, что бывает очень актуальным в больницах, в метро, в барах и торговых центрах. Такую конструкцию иногда применяют и в обычных жилых помещениях при создании необычного дизайна, чаще всего в интерьерах в стиле кантри.

Помимо этого, петли для маятниковых дверей обладают такими преимуществами:

  • комфорт открывания дверей, когда заняты руки (корпусом тела);
  • сохранение тепла в помещении (двери не остаются открытыми, так как автоматически закрываются);
  • беспрепятственное прохождение через двери большого количества людей;
  • автоматическое возвращение петель в закрытое положение;
  • благодаря установке посредством врезки изделие выглядит эстетично и малозаметно в интерьере и может быть легко скомбинировано с другой фурнитурой.

Стоит отметить, что врезку можно выполнять в дверной полотно, выполненное практически из любого материала – пластика, металла (в том числе алюминия), дерева, стекла.

Недостатки

Маятниковые петли для деревянных дверей, если они качественно изготовлены и установлены, имеют лишь один недостаток — цену. Их стоимость в разы превышает затраты на обычные карточные петли.

Хотя высокую цену частично скрашивает хорошая надежность изделий, достигаемая за счет пружинной конструкции. Благодаря ей петли прослужат долго, значит, дольше не нужно будет нести расходы на их замену, а также тратить на это время.

Как выбрать?

При выборе маятниковой двери необходимо понимать, что на современном рынке подобных конструкций представлено огромное количество различных моделей, и выбор нужного варианта зависит от личных предпочтений и индивидуальных особенностей помещения.

Прежде всего необходимо определиться с материалом изготовления, который характеризует прочность и долговечность, соответствие цены и качества. Например, цельностеклянные двери – надежный и довольно крепкий вариант, конструкции со стеклянными вставками в алюминиевом профиле уступают по прочности бескаркасным, но гораздо дешевле.

Немаловажной деталью является выбор типа петель – гравитационные или пружинные. В обоих случаях устройства предполагают легкое открытие двери, но плавное закрытие, независимое от угла поворота

Необходимо изначально определиться со способом и местом монтажа каждой из створок, то есть конструкцией рамы. Существуют варианты крепления на перегородку либо на несущую стену.

Уплотнитель – немаловажная деталь при выборе маятниковых дверей, так как от его качества зависит способность конструкции сохранять температурный режим помещения и препятствовать проникновению сквозняков и запахов.

Цвет, внешний вид и фурнитура – важные характеристики для придания акцента дизайну помещения, и даже вид за окном порой стоит учитывать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий
