Как делать винтовую лестницу
Особой ценностью обладает межэтажная винтовая лестница, называемая также спиральной. Во-первых, винтовая лестница очень привлекательно выглядит, часто она является центральным элементом интерьера. Возможны самые разные вариации исполнения винтовой лестницы, так что подходящий вариант найдется практически для любого интерьера. Во-вторых, благодаря компактной конструкции можно высвободить часть жилого пространства, которая была бы занята в случае использования простой маршевой лестницы. [ot-gallery url=»//metasold.com/gallery/varianty-vintovyx-lestnic»>Винтовая лестница для изготовления потребует толстостенную трубу диаметром не меньше 80 мм. Она будет выполнять функцию центральной стойки. Ее длина определяется высотой всей конструкции.Ширину марша (длину ступеней) можно определить исходя из диаметра всей конструкции. В случае малой загрузки лестницы его выбирают равным 140 см. Для более интенсивного использования подойдет диаметр 2 м.
Чтобы добиться правильного вертикального положения, монтаж центральной стойки должен производиться с использованием отвеса и уровня. Кроме того, пол в месте установки должен быть достаточно прочным, чтобы выдерживать предполагаемую нагрузку — вес самой конструкции и вес находящихся на ней людей.
Существуют также конструкции без опорного столба, но для самостоятельного изготовления они слишком сложны.
Ступени и гильзы
Из металла можно сделать либо каркас ступени, либо полностью всю ступень. Первый вариант предпочтительнее. Каркас сваривается из уголков. Форма ступеней — трапециевидная, почти треугольная. Средняя часть должна быть не уже 20 см. В качестве облицовки часто используется дерево. Ступени будущей лестницы следует сначала крепить к гильзам. Гильзы делаются из трубы, диаметр которой немного больше, чем диаметр центральной стойки. Высота гильз выбирается из диапазона 200—260 мм. После того как ступень приварена к гильзе, полученную конструкцию можно просто надеть на центральную стойку.
Стойка крепится, когда все гильзы со ступенями нанизаны на нее. Крепить к деревянному полу несложно — используются анкерные болты и радиальное крепление. Установка на бетонный пол потребует дополнительного бетонирования.
Элементы, необходимые для монтажа винтовой лестницы.
Изготавливаем железную лестницу своими руками
Для собственноручного изготовления металлической лестничной конструкции более всего подходит маршевой прямой тип. Если же вы профессионально владеете сваркой и у вас есть определенный опыт, тогда вы можете сделать более сложную систему – к примеру, с просветами и несколькими поворотами.
Определившись с видом лестницы, сделав ее проектировочный эскиз, вы можете приступать к монтажу конструкции
Проектирование прямой одномаршевой конструкции
Проектирование прямой железной лестницы с одним маршем происходит так:
- Замеряем расстояние между полом первого и второго этажей — получаем высоту марша.
- Определяем дистанцию между началом и концом конструкции – это будет длина марша.
- Рассчитываем количество ступенек, не забывая о рекомендованной высоте (для лестницы длиной 4,7 метров количество ступеней будет 14-15).
В процессе проектирования необходимо учесть все существующие общепринятые стандарты
Нехитрые расчеты обеспечили нам возможность получить основные геометрические характеристики железной лестничной конструкции.

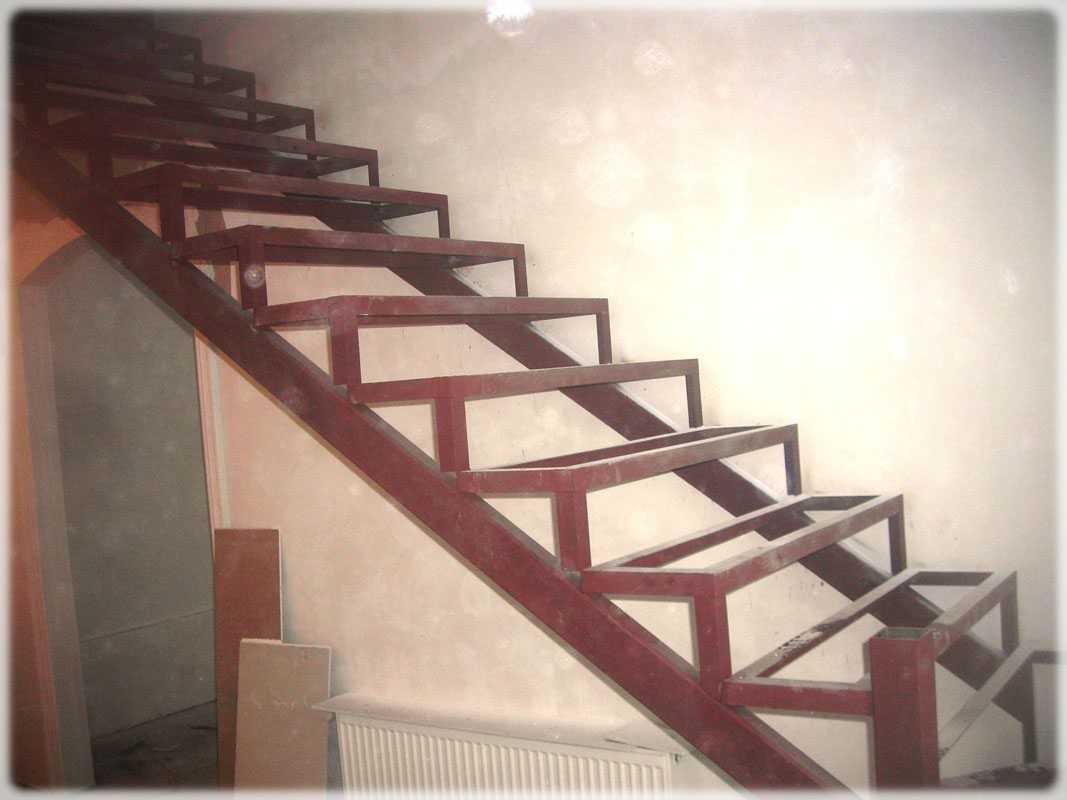

Процесс изготовления лестницы с двумя косоурами
Итак, для изготовления косоуров нам понадобится квадратная профильная труба. В качестве опоры для ступеней применим железные уголки. Подступеньки и сами ступеньки будем делать из стали в листах шириной 4 мм.
Наиболее распространенной и простой в изготовлении лестничной системой является конструкция на косоурах
Необходимые инструменты
Для монтажа лестничной конструкции своими руками вам следует иметь такие инструменты:
- болгарка;
- сварочный аппарат;
- сверла;
- шлифовальная машина;
- электрическая дрель;
- ножовка по металлу;
- рулетка;
- электроды.
Перед работой необходимо подготовить все необходимые инструменты и приборы
Монтаж железной лестницы: пошаговая инструкция
Весь процесс сооружения конструкции осуществляется в несколько шагов:
- Нарезаем стальные заготовки в соответствии с проектировочным чертежом.
- Делаем узлы для фиксации ступенек – кобылки.
- Свариваем уголки.
- Устанавливаем косоуры.
- Крепим к каркасу ступеньки.
- Монтируем ограждение.
- Лестницу шлифуем, грунтуем и красим.
Перед началом сварочных работ по монтажу металлической лестницы следует составить подробный план предстоящих работ
На начальной стадии работ важно учесть такой нюанс — кобылки для крепления следует изготавливать с особой тщательностью, они должны быть одинаковых размеров без перекосов и неточностей. Их вырезаете из металлического уголка
Для конструкции из 14-ти ступеней необходимо сделать 14 пар кобылок. Между ними необходимо установить крепления, к которым будут фиксироваться степени.
Далее делаем разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Теперь приставляем второй косоур к первому и “копируем” разметку. Свариваем 2-ой косоур с кобылками, сверяясь с уровнем.
Монтаж лестничной железной системы должен проходить с соблюдением всех мер предосторожности и безопасности по работе со сварочным аппаратом
Следующим шагом крепим косоуры к опорной платформе и опорной стойке (последняя крепится анкерными болтами к межэтажному перекрытию). К кобылкам привариваем ступеньки. Затем привариваем огораживание сбоку конструкции.
Завершающим шагом производим шлифовку всех заусенцев и швов, обработку плоскости железных деталей грунтовкой и покраска всей системы.
К металлическим косоурам можно прикрепить ступени из натурального дерева, получив таким образом комбинированную систему
Еще одним конструктивным и стилистическим решением может быть использование ступеней из специального стекла либо сверхпрочного пластика
Если же вы не обладаете навыками сварщика и вам не под силу самостоятельное изготовление металлической лестницы, то для вас предусмотрен великолепный выход – в любое время вы можете заказать готовую металлическую конструкцию в нашем интернет магазине по приемлемой цене.
Фото и стоимость некоторых стильных и красивых лестниц от производителя приведены ниже.
Лестница из серии «Соло» на металлическом каркасе имеет цену 70 800 рублей
Металлическая конструкция Модерн имеет современный и стильный вид, ее стоимость 115 800 рублей
Конструкции из модельного ряда Элегант обойдется вам всего в 51 тысячу рублей
Изготовление
Когда расходные материалы, инструменты подготовлены, можно приступать к сборке металлического крыльца. Новичку достаточно научиться работать с электроинструментами, ознакомиться с теорией сборки металлоконструкции.
Фундамент
Виды фундамента под крыльцо:
- Бетонные опоры. Долговечное, надежное основание, которое не связывается с фундаментом дома. Опоры подходят для разных типов почвы, стоят недорого.
- Сваи из металла. В продаже можно найти специальные винтовые сваи, которые можно быстро установить. Подходят для разных типов грунта.
- Кирпичные опоры, которые устанавливаются на отдельном фундаменте.
Последний вариант основания считается самым сложным, долговечным, надежным, дорогим, поскольку требует создания отдельного фундамента. Для этого копается котлован, собирается опалубка с усиливающим каркасом. После этого пустота заполняется большим количеством цементного раствора.
Крыльцо к дому (Фото: Instagram / masterstal1)
Изготовление каркаса
После изготовления основания можно приступать к сборке каркаса:
- Выравнивание опор по высоте. Если они металлические, можно использовать болгарку.
- Начальная обвязка. Поверх опор следует положить 1–2 слоя рубероида. Разложить металлические швеллера между опорами так, чтобы их края были вровень с лицевыми сторонами опор.
- Сварка обвязки.
Между основными швеллерами, которые расположены по периметру нужно закрепить перемычки. Чем их больше, тем меньше будут прогибаться доски у входа. По толщине перемычки должны быть меньше швеллеров на 5 см.
Площадка
Существует два варианта сборки площадки крыльца из металла:
- Бюджетный способ. Закрепление металлического листа поверх перемычек. Для этого достаточно вырезать лист по размерам площадки, постелить его поверх перемычек. С нижней стороны сварочным аппаратом поставить несколько точек.
- Обшивка площадки половой доской. Чтобы древесина не гнила от сырости, предварительно ее нужно пропитать специальными составами.
Каркас площадки (Фото: Instagram / house_and_terrace)
Монтаж козырька
Этапы монтажа:
- Рекомендуется выбрать опорно-навесной козырек.
- Прикрепить опорную планку над дверью. Она изготавливается из металлических уголков или швеллера. Лучше всего крепить опорную планку на анкера.
- Установить опоры по краю площадки.
- Закрепить профилированные трубы квадратного или прямоугольного сечения одной стороной на опорах, другой на опорной планке с помощью сварочного аппарата.
- Между трубками закрепить перемычки.
- Поверх готового основания закрепить лист поликарбоната с помощью специальных саморезов.
Металлическая лестница
Прежде чем приступать к сборке лестницы на крыльцо из металла, нужно рассчитать сколько ступенек необходимо. По высоте расстояние между ступеньками должно составлять 15 см. От этого нужно отталкиваться при расчете высоты. Длина отдельных ступенек — 25–30 см.
Этапы сборки:
- Профилированные трубки прямоугольного сечения обрезать под углом.
- Отметить места расположения ступенек. Наварить по разметки обрезки металлических уголков.
- Ступеньки рекомендуется делать из досок толщиной от 7.5 см. Закрепить их на уголках с помощью болтов с гайками, заранее просверлив отверстия.
Изготовление лестницы (Фото: Instagram / house_and_terrace)
Монтаж перил и поручней
После изготовления лестницы и площадки можно приступать к сборке поручней, перил для крыльца из металла. Для этого достаточно наварить между опорами перемычки. На стене возле двери по обеим сторонам закрепить опорные планки, к ним приделать еще несколько перемычек.
Перила навариваются от двух опор крыши. Снизу они заканчиваются дополнительными опорами, которые закрепляются на нижней части лестницы сварочным аппаратом.
Особенности моделей из металла
Лестницы металлические и железобетонные занимают лидирующие позиции среди прочих вариантов. Конструкции из металла широко используются при обустройстве прохода в частном доме или на даче на второй этаж, для хозяйственных пристроек и уличных сооружений. А железобетонные марши — в многоэтажных зданиях, в общественных зданиях, в промышленных и других организациях.
Огромную популярность металлические лестницы внутренние и наружные получили благодаря своим свойствам.
Плюсы и минусы конструкций из металла объединены в таблице:
| Преимущества | Недостатки |
|
|
Требования СНиП к металлическим моделям
Стандарты на металлические лестницы устанавливают общие правила при возведении конструкций в жилых и общественных помещениях.
Наиболее важные из них:
- Соединение составляющих элементов конструкций должно выполняться на сварке или на болтах;
- Опоры металлической лестницы изготавливаются из углеродистой стали или высокопрочного чугуна;
- Все детали конструкции обрабатываются специальными антикоррозийными средствами или краской для защиты от ржавчины.
Помимо этого, СНиП 21-01-97 рекомендует соблюдать такие характеристики конструкций:
- Лестницы промышленные металлические должны иметь ширину марша не менее 1,35 м;
- В частных домах допускается ширина марша 0, 9 м;
- Оптимальный уклон марша лестницы — 45°;
- Стационарные лестницы металлические к персональному рабочему месту должны иметь угол наклона 60°;
- Проступь выбирается шириной не менее 250 мм;
- Высота ступенек — не больше 220 мм;
- Ширина площадки не может быть уже, чем ширина марша.
Материалы для изготовления
Лестницы металлические общественных зданий или частных домов могут изготавливаться из:
- Стали. Имеет приемлемую стоимость, высокую прочность. Недостаток — возможно появление ржавчины;
- Чугуна. Это тяжелый, но достаточно прочный материал. Для получения декоративного эффекта, требуется дополнительная обработка;
- Нержавейки. Это довольно легкий, удобный при использовании материал, который не поддается коррозии. Нержавеющая сталь часто применяется при изготовлении современных конструкций.
Некоторые лестницы художественные металлические имеют детали из латуни, меди, алюминия (подробней читайте тут) и бронзы. Отдельные элементы изготавливаются из дерева.
Наружные или внутренние лестницы металлические могут изготавливаться из таких профильных материалов, как:
- Труба. Поперечное сечение элементов: круг, овал, прямоугольник, квадрат;
- Швеллер;
- Двутавр;
- Листовая сталь разной толщины, что зависит от назначения элемента;
- Решетка. Чаще всего сварная;
- Рифленая сталь;
- Просечка;
- Арматура.
Изготавливаются лестницы из металлического уголка, но наиболее распространенные варианты – использование профильных труб, швеллеров. Такие материалы часто используются для устройства каркаса конструкции. Из уголков удобно изготавливать обрамления под ограждения.
Изготовление
Рекомендуется потренироваться перед тем, как начинать работы, набить руку, привыкнуть к аппарату: все эти действия стоит проводить на сторонних предметах. После того как вы освоили основные приёмы выполнения сварки, лишь только тогда стоит приступать к чистовой работе.
Следует соблюдать в работе определенную последовательность:
- заготовки нарезать по размеру;
- изготовление узлов для крепления ступеней (кобылок);
- следует сварить уголки;
- произвести монтаж косоуров;
- ступеньки и ограждение следует приварить;
- зачистка, шлифовка;
- грунтовка и покраска.
Первым делом из уголков изготавливаем узлы для крепления ступеней (кобылки). Чтобы не испортить лестницу, следует исключить перекосы. Кобылки должны быть идентичными и относительно друг друга изготовленными зеркально. Из стального уголка изготавливаем кобылки, для начала выборки стоит вырезать, после следует между собою состыковать уголки.
В результате должны у вас выйти Г-образные сварные узлы полками вглубь и книзу. Полки вглубь и кверху кобылки свариваются для ступенек из бетона, а также декорирования керамогранитом или керамической плиткой. Для этой конструкции потребуется 14 пар этих узлов – во всякой паре одна опора будет правой, а каждая вторая – левой. Привариваем крепления ступени и поперечину между каждой парой уголков. Поперечину тоже изготовляем из уголка.
По ребру профильной квадратной трубы производим разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с прикрепленными кобылками второй, и точно переносим разметку. Так мы приобретаем правильную геометрию всех частей. У нас ширина составляет 900 миллиметров, и двух косоуров нам полностью хватит. Привариваем кобылки ко второму косоуру. Контролируем их по уровню. Потом привариваем косоуры нижним концом к основной платформе.
В жилищах с бетонированным основанием основная платформа может быть поставлена в бетоне. Верхний конец укрепляем к опорной стойке, которая зафиксирована к перекрытию между этажами металлическими анкерами. Еще раз контролируем кобылки по уровню.
Крайний этап – приваривание ступеней к кобылкам. Можно еще зафиксировать их болтами, в данном случае нужно заделывать их деревом. Еще одна разновидность – установить деревянные ступеньки прямо на кобылки с помощью винтообразных соединений.
Верхняя ступень ставится на наименьшей дистанции от стены. Нужно, чтобы между стеной и ступенькой был проложен лист бумаги – впереди облицовочные работы. Ограждение приваривается около металлической лестницы так, чтобы не убавлять ее ширину.
Все составляющие конструкции в участках сварки шлифуются (швы, зазубрины), позже сметаются железной щеткой частички металла, металлическая лестница грунтуется: применяем грунтовку по металлу, затем она окрашивается в избранный цвет. Деревянные ступеньки ставятся после того, как краска подсохнет.
Украшение металлической лестницы на следующий этаж, включая обшивку ступенек деревом, уместно проводить на этапе чистовых облицовочных работ в жилье.
При мнимой несложности, работа по постройке межэтажной конструкции из металла призывает к внимательности и аккуратности. Качественно произведенные сварочные работы обеспечивают долгий срок эксплуатации конструкции.
Возведя крепкий и капитальный каркас, вы со временем можете украшать его деревом, керамической плиткой, компонентами ограждения из нержавеющей стали и другими облицовочными материалами по собственному вкусу. И конструкция, которая на этапе строительства гляделась слишком большой и непрезентабельной, получит превосходный наружный вид.
Основной довод в выгоду строительства металлической лестницы на второй этаж собственными руками – экономия значительных средств, которые понадобятся вам для выполнения остальных работ в доме.
О том, как правильно установить металлическую лестницу своими руками, смотрите в видео ниже.
Виды лестниц из металла
| Тип лестницы | Особенности |
|
|
В этом случае на несущую балку или косоур, сверху устанавливаются ступеньки и элементы ограждения. Число косоуров зависит от ширины лестничного марша и нагрузки на него. Их может быть от одного, до нескольких.
Преимущества конструкций:
|
|
|
Лестницы наклонные металлические на тетивах, представляют собой конструкцию с опорой ступенек на балки, размещенные по бокам марша.
Их преимущества:
|
|
|
Особенность конструкции — отсутствие несущей основы или опорных элементов, что придает лестнице воздушность. Основные плюсы этого вида:
|
|
|
Классический вариант такой конструкции — устройство центрального опорного столба, вокруг которого размещены ступеньки. Но модели могут иметь самые разные конструкции и способы их изготовления. |
|
|
В этом случае изделие состоит из нескольких отдельных модулей, изготовленных на заводе (читайте подробней тут). Приложенная инструкция, помогает выполнить процесс сборки, который напоминает сборку несложного детского конструктора. |
Прямые с металлическими косоурами
Прямые на тетивах
На больцах
Винтовая
Модульная
Помимо этого, по конструкции модели могут быть:
Способы изготовления
Существует три основных способа изготовления металлических лестниц:
Сваркой из профильного металла. Преимущества конструкций:
- Высокая надежность.
- Разнообразие дизайнерских решений.
- Сочетание с другими материалами.
- Длительный срок эксплуатации.
- Быстрый, сравнительно неложный монтаж конструкции.
Ковкой. Такие металлические криволинейные лестницы или винтовые подчеркивают индивидуальность интерьера и его стиль.
- Ковка — это изящество, необыкновенный эффект и красота конструкций.
- Собрать кованые металлические элементы лестницы в единую цельную конструкцию относительно несложно. Подробно весь процесс показывает видео в этой статье.
- Особенности лестниц из кованых деталей: их создание многие столетия осуществляется по одной универсальной технологии, неизменной практически и по сей день; ажурное кружево получается с помощью кувалды и наковальни.
- Красивый вид имеют металлические боковые лестницы, в составе которых имеются кованые элементы, или кованые лестницы металлические фасадные.
Литьем. Это самый затратный способ при изготовлении конструкций. Это связано и с использованием довольно дорогих материалов, таких как латунь или бронза, и предварительным изготовлением специальных форм для литья элементов.
Оформление металлических лестниц
Придание внешнему виду лестницы стилистической направленности облагораживает интерьер и улучшает эксплуатационные характеристики конструкции. Металлическую лестницу с элементами ковки можно сделать в любом стиле.
Создавая лестницы с металлическими элементами, любой хозяин стремится создать конструкцию красивой, а главное, надежной. Для достижения поставленной цели, необходимо использовать лишь качественные материалы. Большая часть элементов каркаса соединятся между собой сварочными швами.
Принимая во внимание этот факт, следует для сварки подбирать материалы, поддающиеся указанной обработке и выдерживающие на растяжение повышенную нагрузку. Лучше всего для этого подходят профильные стальные материалы, объединенные в сортаменте металлов
Безопасность конструкции – главное условие для обустройства лестницы.
Изготовление своими руками
Покупные изделия дорогие. Чтобы избежать переплат, можно изготовить лестницу из металла своими руками. Достаточно обладать элементарными навыками владения ручным и электрическим инструментом, правильно выполнить сборку с учетом некоторых особенностей.
Подготовка и составление чертежа
Чтобы точно рассчитать количество требуемых расходных материалов, лучше понимать, как должны продвигаться работы, нужно составить чертеж. На нем требуется указать габариты конструкции, расположение маршей, углы наклонов, количество ступенек, наличие дополнительных опор.
Инструменты и материалы
Для изготовления лестницы из металла нужно подготовить:
- профильные трубы нужного сечения — прямоугольные или круглые;
- швеллера, металлические уголки, листы металла;
- арматуру разного диаметра;
- болгарку с дисками;
- дрель со сверлами;
- сварочный аппарат;
- наждачную бумагу, щетку по металлу;
- доски, если ступеньки будут деревянными;
- антикоррозийный состав;
- кисти разной величины.
Изготовление
Сборка маршевой конструкции:
- Металлические уголки, швеллера нарезать по требуемым размерам. Торцы зачистить шлифовальной машинкой или напильником.
- Из швеллеров собрать каркас, который будет состоять из двух маршей (если нужен подъем до второго этажа), основание под площадку.
- Поверх площадки закрепить металлический лист. Снизу усилить его перемычками из металлических уголков, которые закрепляются на основном каркасе. Они не будут давать листу прогибаться.
- Уголки нарезать короткими отрезками. На них будут закрепляться ступени.
- Приварить отрезки уголков к каркасу маршей. Поверх прикрепить ступеньки. Для этого можно использовать металлические шпильки, которые стягиваются прижимными гайками.
Дерево нужно отшлифовать, покрыть специальным антисептиком. Торцы зачистить шлифовальной машинкой. Если ступеньки будут металлическими, в продаже можно использовать прочные сетки, которые не будут прогибаться при шагах.
После окончания сборки нужно установить лестницу. В качестве подпорок можно использовать трубы из металла. На всех поверхностях, которые прилегают к полу рекомендуется закрепить резиновые прокладки. Они будут эффективно гасить вибрации, не давать появляться шуму.
Декорирование
Способы оформления:
- Добавление кованых элементов.
- Закрепление на лестничных маршах декоративных деталей, которые можно найти в продаже.
- Покрытие поверхностей краской.
- Оставить в исходном виде. Подходит для стиля лофт.
Если выбран второй вариант, нужно правильно подготовить металл:
- Очистить поверхности от любой грязи, пыли.
- Обезжирить материал.
- Покрыть его грунтовкой.
- Дождаться высыхания грунта.
- Нанести водостойкую краску в 2 слоя.

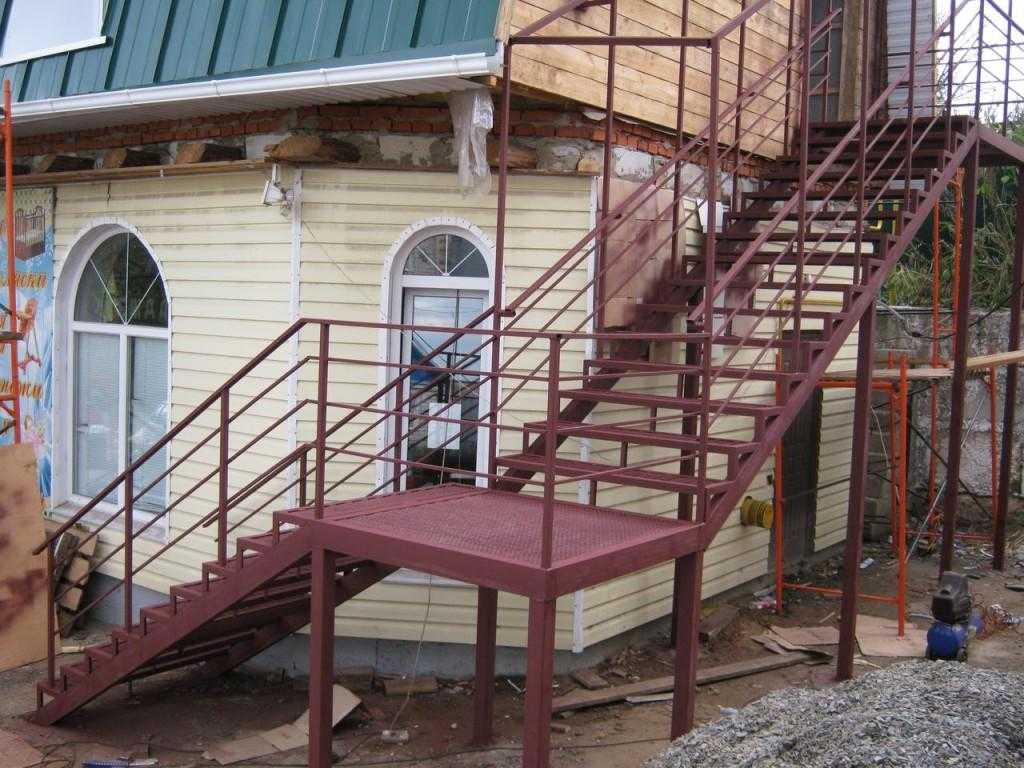

Как сделать металлическую лестницу: наружная конструкция
Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.
На прутьях не будет задерживаться снег, а наледь можно будет легко снять. Устраивать листы не рекомендуется, такая лестница будет скользкая, опасная.
Наружная конструкция металлической лестницы делается достаточно легко
Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.
Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.
