Все про лестницы из металла своими руками

Наружные металлические лестницы

Открытая наружная металлическая лестница представляет собой довольно массивную конструкцию, выполненную преимущественно из нержавеющей стали. Они активно используются для входных групп, пожарных и эвакуационных элементов постройки. Примечательно, что ввиду массивности металлические лестницы чаще всего изготавливают крупными фрагментами, сваривание которых происходит непосредственно на месте.

Основные требования

Учитывая специфику использования наружных лестниц из металла, главное, чтобы они отвечали современным требованиям надежности и безопасности. Для ее производства используются черные металлы и нержавеющая сталь. Для предотвращения коррозии поверхность металла покрывается порошковой краской. Соединение конструктивных элементов происходит за счет сварки и массивных болтов.

Металлическое ограждение для лестниц наружного типа – обязательное условие, обеспечивающее безопасность во время передвижения по ней. Если речь идет о пожарных и эвакуационных лестницах, они в первую очередь должны быть доступными и не затруднять передвижение. Поэтому требования предъявляются к ширине ступеней, она должна быть не менее 90 см. Сами ступени должны быть выполнены из перфорированной стали с ребристой антискользящей поверхностью.

Конечно, вы не найдете даже в специализированном магазине готовой лестницы – скорее всего, к осмотру будет предложена лишь ее небольшая часть. На самом деле тестирование и проверка подобных металлоконструкций осуществляется особыми организациями, имеющими на это все полномочия.

Наружные металлические лестницы могут иметь различное предназначение и, как следствие, различную конфигурацию. Конструктивно выделяют следующие разновидности наружных лестниц:

Конечно, чаще всего можно встретить именно стационарные лестницы маршевого типа. А все потому, что они отвечают всем требованиям безопасности, передвигаться по ним довольно удобно. Винтовая металлическая лестница снаружи здания – явление редкое. Такой вариант менее функционален, однако эффектно смотрится и может стать полноценным украшением, визитной карточкой здания.

Где используются

Сфера использования наружных лестниц довольно широка. Это может быть:

1. наружная металлическая лестница на второй этаж;

Трудности обслуживания

В идеале, если лестница изготовлена в соответствии с хотя бы основными требованиями, она не требует особого ухода. Необходимо лишь периодически, как правило, раз в 5-7 лет производить ее испытание для оценки состояния и возможности дальнейшей эксплуатации.

Конструкции металлических лестниц могут быть различными, главное – соответствие основным требованиям и практичность. Только лишь в этом случае лестница из простого архитектурного элемента превратится в действительно функционально сооружение.

Бумага всё стерпит

От того, какой чертёж вы составите, насколько глубоко и подробно продумаете все элементы, размеры и варианты крепления, зависят скорость возведения, красота и надёжность вашей лестницы. Первое, что надо сделать, так это определить место для неё и выбрать тип:

одномаршевая прямая;
Самая простая и удобная конструкция

винтовая;
Наиболее оригинальный, но и наименее удобный вариант

двухмаршевая с поворотной площадкой;
Удобная и достаточно компактная конструкция

двухмаршевая с забежными ступенями.
Конструкция является чем-то средним, между маршевой и винтовой лестницей

Ваш первый выбор сдвинул вас из состояния покоя. Теперь следует идти дальше и выбирать вариант основы или опорной конструкции:

одна вертикальная стойка в случае винтовой или забежной лестницы;
В такой конструкции к опоре крепится каждая ступень

без дополнительных опорных элементов под тетивами или косоурами, но с опорной конструкцией под разворотной площадкой;
Такое крепление смотрится не очень эстетично, поэтому часто используется для наружных лестниц

без видимых опорных элементов. Каркас из тетив или косоуров жёстко крепится к полу и перекрытию, соединяя собой второй этаж с первым.

Такая конструкция сложнее, но и эффектнее всего

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Тип каркаса

Определившись с видом и формой лестницы, переходим к этапу выбора конструкции, на которой данная лестница будет построена. Для каждого вида лестницы различают следующие каркасы:

1. На косоуре.
2. На тетиве.
3. На больцах.
4. Консольная.
5. Модульная (сборная).

Разберем каждый из этих каркасов для каждого вида лестницы.

Косоур.

Представляет собой несущую конструкцию, на которой с определенным шагом предусмотрены полочки для ступеней. Такие каркасы, в свою очередь, классифицируются по месту расположения косоура:

Два и более косоуров на ширине марша.

Один центральный косоур.

Тетива.

Лестницы с металлическим каркасом на тетиве во многом схожи с конструкциями на косоуре. Различие заключается в способе крепления ступеней. Если на косоуре ступени укладываются на каркас как на полочки, то в конструкции на тетиве ступени фиксируются на внутреннем торце несущей балки. Форма тетивы может даже выглядеть сбоку как косоур. В остальном этот каркас так же классифицируется по расположению тетивы. Ниже представлены варианты лестниц с расположением тетивы с двух сторон марша.

На больцах.

В данном случае металлический каркас лестницы также выполняет функцию перил. Осуществляется жесткое крепление конструкции перил между первым и вторым этажами. Крепление ступеней осуществляется с одной стороны на балясинах к перилам. С другой стороны возможны варианты:

Крепление к стене. Данное крепление возможно при условии, если стены построены из крепкого материала, способного выдержать данную нагрузку. В случае с винтовой лестницей крепление идет к центральному столбу.

Крепление на косоуре.

На тетиве.

Винтовая лестница на больцах с размещением несущих перил с обеих сторон.

Консольная.

Наверное, самый необычный каркас лестницы. Принцип заключается в том, что крепление ступеней осуществляется с одной стороны, в результате чего создается ощущение легкости лестницы.

Различают три варианта крепления ступеней такой лестницы:

1. На этапе строительства стены, вдоль которой расположена лестница, необходимо заложить ступени таким образом, чтобы 1/3 ступени находилась в стене.
2. Второй вариант рассматривается в том случае, если стена делается из недостаточно прочного материала или толщина этой стены не позволяет вмуровать в нее 1/3 ступени. В таком случае монтаж осуществляется при помощи тетивы, расположенной с одной стороны ступеней. После этого тетива может быть замурована в стену.
3. Крепление при помощи металлических кронштейнов. Такой способ применим также при условии, что стены сделаны из достаточно крепкого материала.

Консольная винтовая лестница как таковая может быть выполнена только в круглых помещениях (башни), принцип крепления аналогичный.

Модульная (сборная).

Сборный каркас лестницы формируется при помощи отдельных блоков, которые собираются в необходимую форму. Такого рода каркас требует регулярного внимания по той причине, что все соединения не сварные, это со временем может привезти к появлению люфта в соединениях. Ремонт такой конструкции намного легче своих аналогов, при износе или повреждении меняется отдельный блок каркаса.

Это интересно: Лестницы в доме на второй этаж, фото и конструктивные особенности (видео)

Использование металлических ступеней для лестниц

Металлические ступени для лестниц имеют разнообразную форму: есть прямоугольные, квадратные, закругленные, треугольные. Они отличаются точностью исполнения, и с удобным наклоном вполне комфортны для передвижения.

Качество металлических элементов

Ступени для лестниц в зависимости от назначения изготавливаются из различного металла: железа, алюминия, стали. Они обладают:

• прочностью;
• износостойкостью;
• устойчивостью к истиранию;
• способностью не деформироваться при сильных механических воздействиях;
• приемлемой стоимостью;
• удобством в эксплуатации.

Ржавение металлических ступеней со временем.

Вдобавок из металла несложно построить лестницу самостоятельно, без помощи профессионалов. Части изделия продаются в хозяйственных магазинах, на строительных рынках. Достаточно собрать конструкцию, сварив ее части.

Недостатком железных ступеней является подверженность со временем коррозии. Поэтому при установке лестницы с такими элементами следует обрабатывать их противокоррозийными составами; наносить сверху лакокрасочные покрытия.

Наиболее прочными, почти вечными являются лестницы из стали. Чаще всего они устанавливаются в заводских цехах, где проводятся работы с химическими составами, на сталелитейных заводах.

А вот ступени из алюминия придают легкости всей конструкции. Они изящно смотрятся и в частном доме, и в офисах. Кроме того, алюминий — надежный прочный металл.

Особенности поверхностей

Для использования металлических лестниц самым важным условием является безопасность. Проступи должны иметь ребристую поверхность, чтобы нога не скользила во время перемещения по ним.

Фото решетчатых металлических ступеней.

Наиболее удобным является установка решетчатого настила. Он представляет собой соединенные пруты или ребристые планки, которые образуют цельные решетки. Из решетчатого настила делают также площадки между маршами больших лестниц.

Кроме того, решетчатая поверхность имеет неровную ребристую структуру. Благодаря такому рифленому покрытию влага просачивается в ячейки проступей, ноги не скользят, риск падения сведен к минимуму.

Решетчатые настилы проступей имеют противоскользящую окантовку. Она крепится к косоурам при помощи надежных болтов. Так обеспечивается простота конструирования и сборки лестницы.

Еще один способ сделать передвижение по лестнице безопасным — профилированный настил. Он представляет собой прорезанные в листах металла отверстия с неровными ребристыми краями.

Фото 1. Комбинированная лестница с элементами ковки.

Это обеспечивает отсутствие скольжение ног на проступях, сводит к минимуму падение на лестнице.

Другой способ обезопасить хождение по лестнице — это крепление на краях проступей уголков. Они изготавливаются из рифленых металлических полос, жесткой резины.

Благодаря уголкам ноги не скользят в самом опасном месте ступенек, сводится к минимуму возможное травмирование в результате падения.

Лестницы в интерьере

Металлические лестницы чаще устанавливают на производстве и на улицах.

В том числе они ставятся в качестве крыльца при входе в частные дома. Применение решетчатого настила для строительства лестницы в данном случае вполне оправданно. Ведь на улице часто бывают неблагоприятные погодные условия, осадки.

Фото 2. Цельная металлическая лестница.

Очень красиво смотрится металлическое крыльцо. Благо, возможностей оформить его достаточно много. Элегантно выглядят конструкции у входа в дом с коваными поручнями, с ажурными широкими проступями.

Но и в помещениях жилого дома, двухуровневых квартирах, офисах эта конструкция все больше пользуется спросом.

Часто проступями служат иные материалы, в то время как сама конструкция остается металлической. Это может быть натуральный камень, дерево, стекло, пластик.

Особенно изысканно смотрятся комбинированные лестницы с элементами ковки (фото 1).

Фото 3. Ступени с ковкой для винтовой лестницы.

Но находятся почитатели и цельных металлических лестниц. Есть настоящие произведения искусства, выполненные по самым смелым дизайнерским эскизам (фото 2).

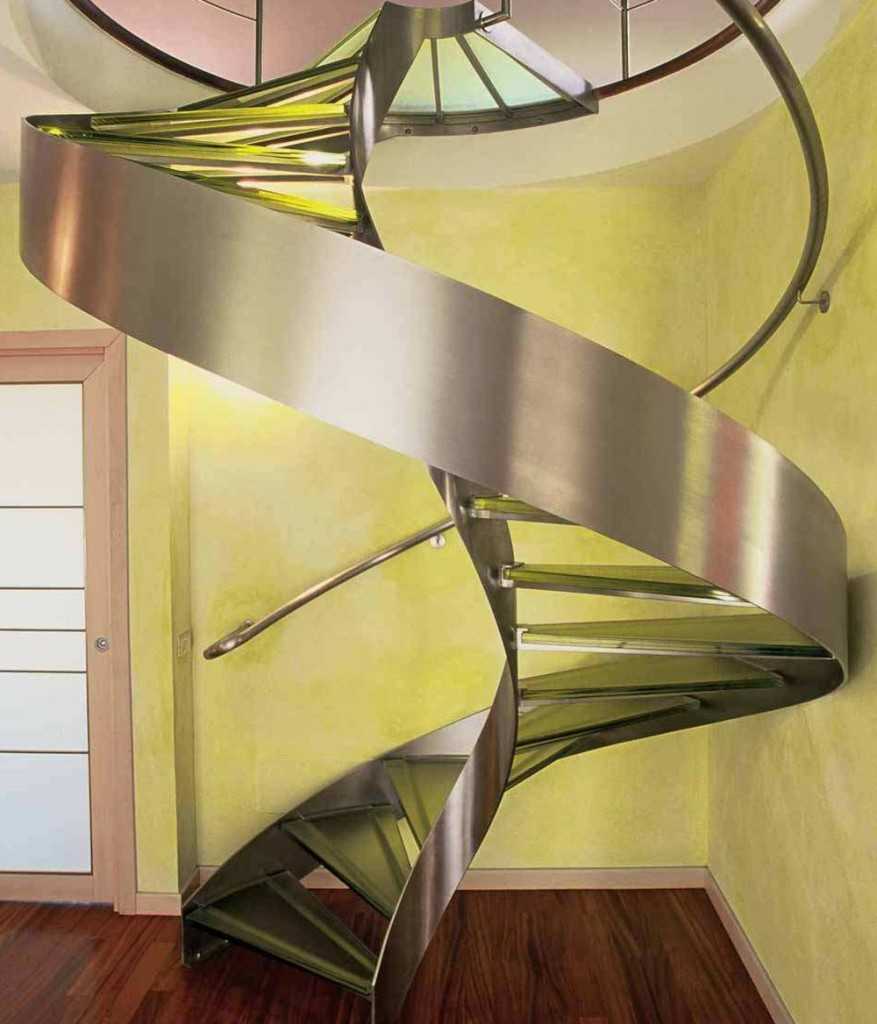

Очень красиво металлические ступеньки выглядят в исполнении винтовых лестниц. Перила могут быть сделаны с применением ковки, а проступи представлять собой ажурный решетчатый настил (фото 3).

Видео о металлической лестнице в интерьере:

Лестницы из металла являются модным декоративным элементом жилых помещений, двухуровневых садов в частных усадьбах. Металлические ступеньки — это дополнительная возможность показать изящество конструкций и не забывать при этом о практичности.

Конструкции лестниц из металла

Металл позволяет создать конфигурации и формы практически любого вида и сложности. Лестницы могут вести на чердак, устанавливаться на дачах или используются как центральные, ведущие в жилые комнаты. Возможность снабдить такие конструкции коваными перилами, витиеватыми балясинами, массивными стартовыми столбами и прочими элементами делает их дизайн нетривиальным.

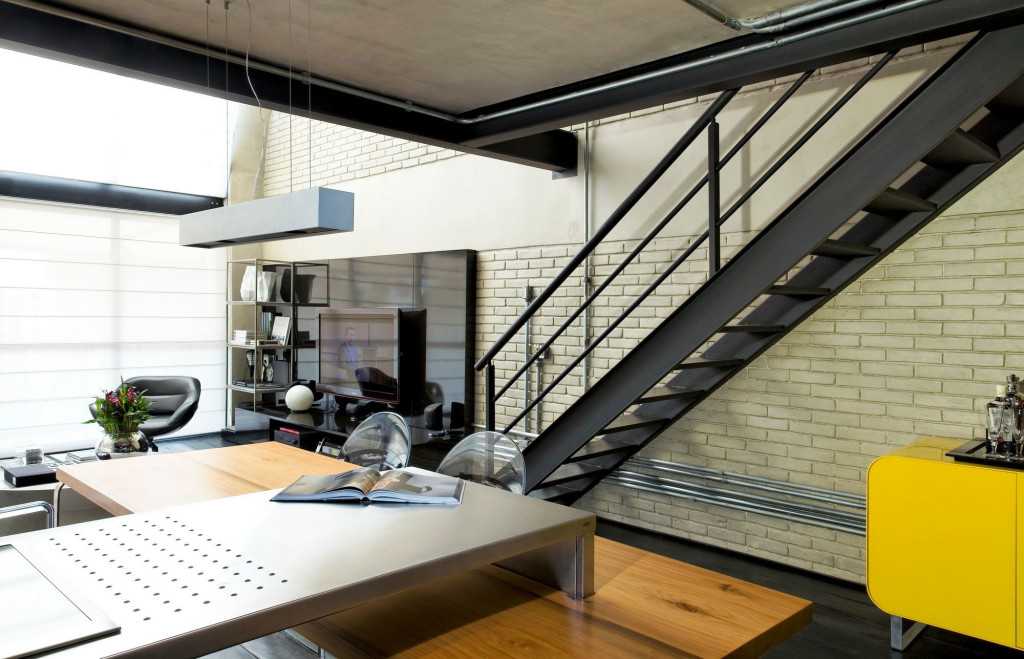

Металлическая лестница отлично смотрится в современных интерьерах

Часто металлические лестницы облицовывают различными материалами. Например, деревом, гипсокартоном, пластиком и пр. Отделка может быть только на боковых частях или на всех, включая лестничный марш. Необходимо продумывать места соединения различных материалов. Именно металл позволяет сделать открытую конструкцию, которая выглядит легко и воздушно, но при этом не теряет прочности и надежности. По конструктивным особенностям лестницы можно разделить на:

• маршевые;
• винтовые (спиральные);
• складные;
• поворотные.

Варианты с поворотом характеризуются весомым плюсом – компактностью, особо распространены два их вида:

• с забежными (поворотными) ступенями;
• двумаршевая с площадкой.

Варианты опорной конструкции также различны. Это может быть одна вертикальная основа, подойдет для лестниц с забежными ступенями. Если имеются поворотные площадки, под них часто устанавливаются поддерживающие элементы. В этом случае нет необходимости в дополнительных опорах под косоурами и тетивами. Бывают варианты без видимых опор, когда прочный каркас жестко крепится к полу и перекрытию второго этажа. Необычный современный вариант – лестница на больцах, когда ступени особыми креплениями монтируются прямо к стене.

Безусловно, ковать металл очень сложно, осваивание этой техники не всем под силу. Но сварные конструкции могут быть созданы своими руками, даже если мастер обладает лишь небольшим опытом в этом деле

Особенно важно правильно рассчитать параметры будущей лестницы. Только в случае точно выверенного проекта изделие получится и прочным и удобным в эксплуатации

Металлическая лестница на больцах

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

• сваркой;
• ковкой;
• литьем.

Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.

Инструкция по изготовлению лестницы

Сам процесс можно поделить на несколько этапов.

Установка косоуров. Несущие балки требуется крепко зафиксировать, для чего швеллеры идеально точно подгоняют с поверхностями нижнего и второго этажей. Если вы используете сварку, озаботьтесь точностью прилегания и максимальной прочностью сварного шва. Если вы предпочли болтовое соединение, проверьте, чтобы не было перекосов.

Ступени можно сформировать разными способами

• Изготовление ступеней. Самый простой вариант – сварка каркаса из уголка. Каким образом его ориентировать, зависит от намерений в отношении дизайна. Если вы собираетесь делать ступени из дерева или листового металла, уголок монтируется полками вниз. Если запланирована заливка бетоном или укладка керамики – полками вверх. Каркасы заготавливаются по числу ступеней и привариваются к косоурам по заранее выполненной разметке. Для укрепления ступенек ставятся косынки либо дополнительные опоры.
• Ступени можно соорудить и более сложным способом, при помощи изготовления кобылок, то есть опор под ступеньки в виде буквы Г. Кобылок нужно 2 на каждый элемент; детали привариваются к косоурам, соединяются поперечинами и дополняются косынками. Этот метод предполагает более трудно исполнимую разметку и увеличение числа швов от сварки.
• Когда конструкция собрана, шлифовальным кругом зачищаются все элементы в местах, где велись сварочные работы. Заусенцы снимаются, швы выравниваются. Готовый каркас загрунтовывается и, в большинстве случаев, окрашивается.
• На последнем этапе на лестницу монтируются платформы ступеней, устанавливаются перила и навешиваются декоративные элементы, если они предусмотрены эскизом.

Обращаем ваше внимание: если лестничная конструкция сооружается на стадии возведения дома, то ее декор откладывается до этапа общих отделочных работ. И еще одна тонкость: если вы не уверены, что сумеете правильно сделать все необходимые расчеты, доверьте их специалистам

Проектирование без возведения конструкции обойдется вам значительно дешевле, чем ошибки в чертеже: вам придется переделывать слишком многое, тратить лишние материалы, силы и время. А хуже всего то, что неправильные расчеты могут сделать эксплуатацию лестницы небезопасной

И еще одна тонкость: если вы не уверены, что сумеете правильно сделать все необходимые расчеты, доверьте их специалистам. Проектирование без возведения конструкции обойдется вам значительно дешевле, чем ошибки в чертеже: вам придется переделывать слишком многое, тратить лишние материалы, силы и время. А хуже всего то, что неправильные расчеты могут сделать эксплуатацию лестницы небезопасной.

Удобно, надежно, красиво

Посмотреть, как проводится монтаж металлической лестницы, можно здесь:

Условия комфорта и безопасности

Чтобы металлическая лестница получилась удобной и красивой, нужно осознать несколько чётких непременных правил.

• Глубина проступи с учётом свеса (но об этом позже) должна быть не менее 270 мм.
• Глубина проступи с учётом свеса должна быть не более 350 мм. В противном случае, на каждой проступи вам придётся совершать по два шага вверх и по столько же вниз.
• Высота подступенка должна быть не менее 150 мм. Иначе, нужно будет делать большее количество проступей, а значит, вы своими руками утяжелите конструкцию.

• Высота подступенка должна быть не более 180 мм. Иначе, каждый подъём будет для вас испытанием.

• Ступеньки на второй этаж будут очень удобными, если каждая следующая верхняя проступь будет нависать над предыдущей на 20-50 мм. Оптимально, конечно, 30 мм. Это проверено многими разбитыми носами и стёсанными каблуками.

• Ширина проступи для лестниц с одним маршем может быть и 800 мм. Если в вашей голове прорисовывается образ двух маршей с промежуточной площадкой с цветами в горшках или простым цветным витражом, то расстояние от стены до перил должно быть не менее одного метра. Если вы планируете обеспечить свободное хождение вверх-вниз для многочисленных гостей, то ширина проступи должна быть 1300 мм и более.

Тщательное соблюдение элементарных правил обеспечит появление в вашем доме удобных и безопасных лестничных маршей. Вы, ваша семья и многочисленные друзья будут с удовольствием пользоваться ею.

Недостатки

Чтобы металлические марши не были громоздкими в интерьере, следует выбирать форму и тип соединений. Возможно, необходимо будет соорудить перегородку в качестве дополнительной подпорки для каркаса. Металлическую лестницу нужно устанавливать на прочное основание, так как металл имеет свой немалый вес, а тонкие прутики не выдержат нагрузок. Как правило, металл используется в качестве косоуров, тетив и перильных ограждений, а для ступенек применяется другой материал, например, дерево или камень. Поэтому необходимо тщательно продумывать места и варианты соединений разных материалов.

Хотя, в некоторых случаях использование металлических ступеней очень даже уместно

Работа с металлом требует специальных навыков, оборудования и свободного места. Косоуры и тетивы из металла достаточно тяжелые. Устанавливать их одному будет сложно. Своими руками собрать модульную лестницу можно при наличии навыков работы со сваркой. В крайнем случае, пригласить сварщика и объяснить с помощью чертежа какую лестницу ему надо сделать.

А вот для создания подобной конструкции одного только сварщика недостаточно

Что понадобится

В список материалов и инструментария, необходимых для изготовления металлической лестничной конструкции, войдут:

• швеллер, 2 шт., минимальным размером в 8х10 см. Либо же профтруба квадратного сечения (для косоуров);
• металлический уголок в расчетном количестве (для кобылок, то есть ступенечных каркасов);
• сталь в листах (для косынок);
• материал для покрытия ступеней. Им может быть рифленая сталь, дерево, профнастил – что больше сочетается с оформлением интерьера;
• сварочный аппарат в комплекте, куда должны входить и средства личной защиты;
• болгарка, дополненная запасными дисками;
• дрель с набором сверл;
• шлифовальный круг;
• струбцины.

Дополнительно понадобятся рулетка с угольником, карандаш для разметки, обезжириватель, грунтовка и декоративные элементы для окончательного оформления в соответствии с дизайнерским планом.
