Пошаговая инструкция по самостоятельному изготовлению деревянной лестницы

Особенности расчета лестницы на второй этаж своими руками: винтовая конструкция

Конструкция винтовой (спиральной) лестницы представляет собой расположенные по кругу ступени, одна сторона которых шире другой. Основным преимуществом винтовых систем является значительно меньшая площадь, занимаемая лестницей, в сравнении с маршевыми аналогами.

Для установки спиральной конструкции вполне достаточно площади окружности, в центре которой находится опорная несущая стойка.

По сравнению с маршевыми конструкциями, винтовая лестница занимает меньше места

При расчете винтовой лестницы следует учитывать, что радиус круга, по которому она расположена, будет являться длиной ступени. Если длина ступени винтовой лестницы составит 100 см, то такая конструкция займет в 1,5 раза меньшую площадь, чем прямая маршевая конструкция с такой же длиной ступеней.

В винтовых конструкциях, которые полностью состоят из поворотных ступеней, ширина ступени в узкой и широкой части составляет соответственно 10 и 25 см. Высота ступеней рассчитывается идентично маршевыми лестничным системам.

Графический расчет винтовой лестницы с поворотом 270 градусов

При расчете винтовой лестницы необходимо учесть следующие моменты:

• определить место установки центральной опорной стойки;
• ширина пролета и длина ступени рассчитывается как расстояние от центральной опоры до линии ее границы;
• форма ступени представляет собой трапецию, ширина узкого края которой не должна быть менее 20 см, а широкого — менее 40 см;
• для удобного передвижения высоту ступеней винтовой лестницы делают меньшей, чем рекомендовано для прямых лестничных маршей;
• немаловажным для комфортного передвижения является расстояние между витками лестницы: оно должно составлять не менее двойной величины диаметра.

Пример 3-D проекта винтовой лестницы

Требования к проектированию забежных лестниц

При расчете нужно учитывать требования к проектированию лестниц, обеспечивающие безопасность перемещения человека:

• ширина марша — не менее 90 см;
• высота ступеней — 15-20 см;
• глубина прямоугольных проступей — 25-30 см;
• для забежных минимальная ширина внутренней части — 10 см, центральной 20 см, максимальный наружный размер — 40 см;
• уклон прямых маршей — до 45°;
• до низа потолочных конструкций по ходу движения — 2 м;
• высота ограждения — не менее 90 см;
• между балясинами — 10-15 см;
• расстояние до дверей — не меньше 1 м.

Отвечающая таким нормам забежная лестница будет удобной, функциональной и безопасной.

Подбор материала для деревянных лестниц

Такие конструкции в загородных домах собирают обычно из толстых досок. Для опорной части ступеней при этом берут материалы на 30 мм. Для вертикальных элементов, не несущих опоры, используют доску 25 мм. Крепят ступени к маршу исключительно на болты. Саморезы для этой цели не используют. При применении таких материалов ступени деревянной лестницы с поворотом на 90 градусов в последующем быстро разболтаются.

Для поручней перил обычно используют доску шириной 4 см. Крепят этот элемент конструкции лестницы на балясины, изготовленные из бруса. При этом в качестве крепежных элементов используют шпильки или болты. Последние на заключительном этапе маскируют шпаклевкой, предназначенной для дерева с опилками.

Изготовление винтовой лестницы

Такая конструкция не только более компакта, но и очень декоративна. Однако ее сборка достаточно сложна, и требует определенного опыта. Гораздо проще деревянную винтовую лестницу на второй этаж купить.

Существует несколько модификаций винтовых лестниц. Они могут быть криволинейными, изогнутыми, располагаться в четверть или полуобороте. Но независимо от их типа принцип изготовления схож.

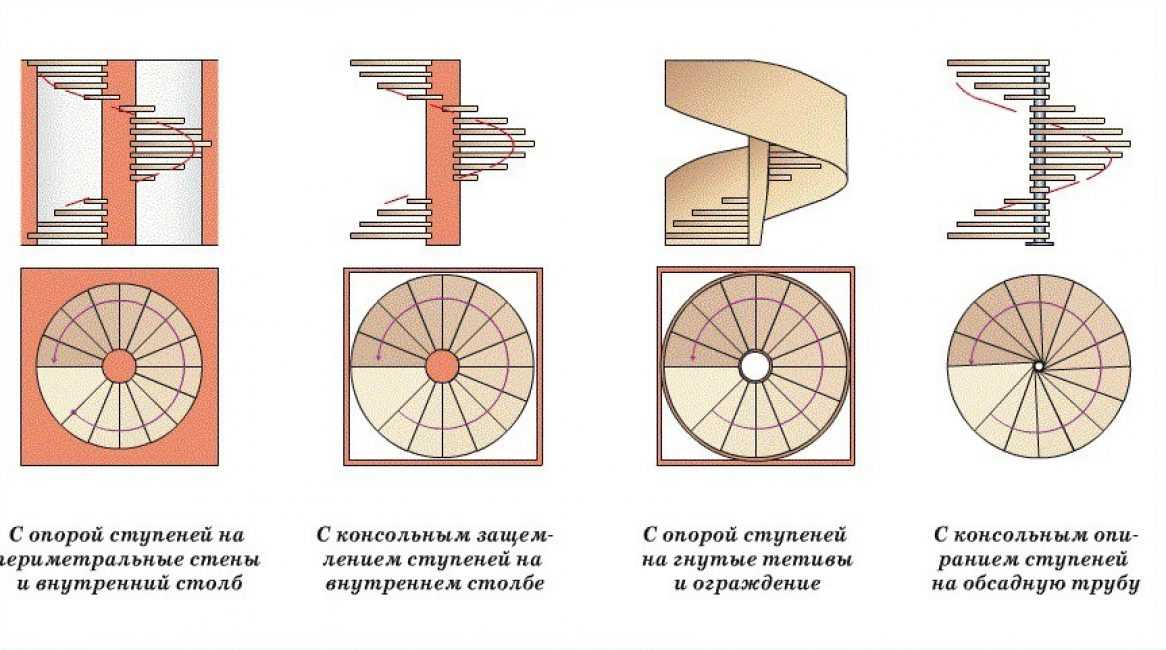

Виды винтовых лестниц

Для их сборки используют спиралевидные тетивы или косоуры. Более эстетично смотрится конструкции на косоурах. Для придания им изогнутой формы волокна дерева предварительно размягчают в кипятке. Можно также склеить между собой 5-7-миллиметровые заготовки, согнуть которые гораздо легче.

Такие конструкции могут иметь центральную опорную стойку или изготовляться без нее. Для упрочения лестницы часто крепят к стенам по периметру. Для этого в стенах делаются специальные пазы. Типы ступеней – забежные (в форме треугольников) или в разбежку («гусиный шаг»). Скреплять ступени лучше на больцах – это поможет избавиться от скрипа. Ведь прямое соединение между деревянными деталями в этом случае будет отсутствовать.

Подступенки в подобных конструкциях используются редко. Ширина проступи в центре – 20 см. Для подсчета количества ступеней высоту конструкции делят на высоту ступени. Высота прохода – 2 м.

Чертеж винтовой лестницы

Центральную опорную стойку лучше делать из металла. Диаметр такой трубы – не менее 50 мм. Ступеньки к ней монтируются с помощью сварки или посредством муфт и болтов. К полу труба крепится на болты. К бетону – с помощью забетонированных растяжек. Выполнить стойку, к которой крепятся ступени, можно также из бетона или кирпича.

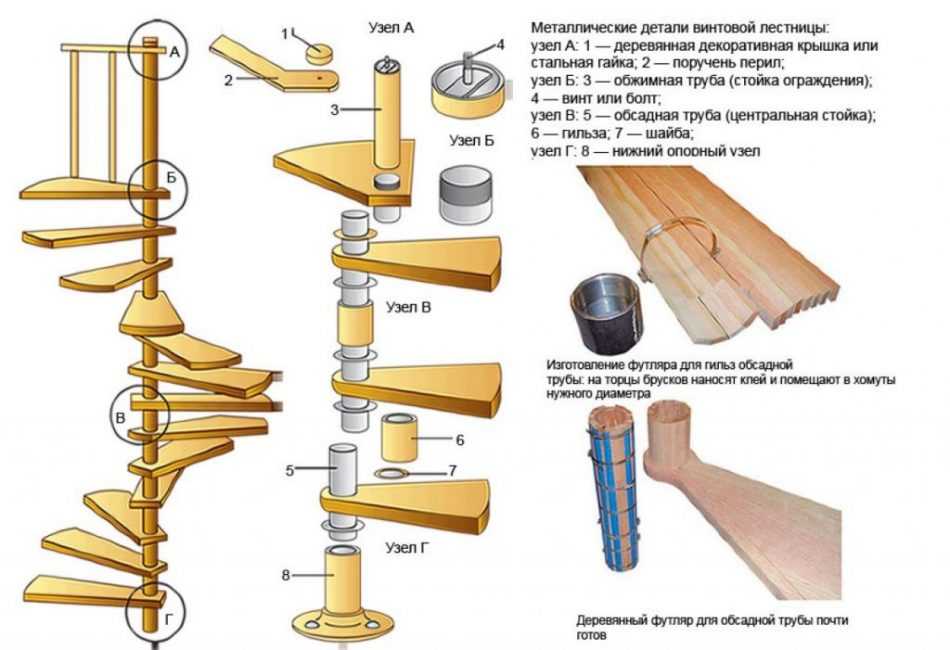

Крепление ступеней к опорному столбу

Расчеты винтовой лестницы достаточно сложны, поэтому гораздо проще использовать онлайн-калькулятор, к примеру, этот:

Для их проведения достаточно ввести следующие данные: высоту конструкции, требуемый угол поворота, диаметр деревянной лестницы на второй этаж и примерное количество ступеней. Изменить их количество можно с помощью подбора угла поворота.

Подробную инструкцию по сборке простейшей винтовой лестницы можно получить, просмотрев следующее видео:

ВИДЕО: Монтаж винтовой лестницы ЮТА

Деревянная лестница на второй этаж: виды, устройство, пошаговая инструкция изготовления своими руками (100+ Фото & Видео) +Отзывы

8.4
Total Score

Деревянные лестницы

Актуальность информации

8.5

Доступность применения

6.5

Раскрытие темы

9

Достоверность информации

9.5

Оценки покупателей: Будьте первым!

Расчет

При проектировании такой лестницы вычисления делают для каждого из маршей. Пространство, отводимое под лестницу с поворотом в 90 градусов, в доме обычно ограничено

Поэтому при расчете такой конструкции важно в первую очередь определиться с количеством ступеней маршей и углом наклона последних. В соответствии с этим в последующем составляются чертежи

Угол наклона определяют с учетом отведенного под марш пространства. Если при высоте потолка в 250 см и толщине перекрытия в 20 см оно будет равно, к примеру, 320 см, расчет можно сделать так:

• 250 + 20 = 270 — определяем высоту расположения верхней площадки;

• tgA = 270/320 = 0.84 — тангенс угла наклона.

Далее воспользуемся специальной таблицей и определим собственно угол наклона. Равен он будет оптимальным 40 градусам. В любом случае пространства меньше 320 см пот такой марш отводить не стоит. Иначе он получится слишком крутым.

Зная длину марша, количество ступеней с учетом оптимальных параметров их высоты и глубины определить будет относительно несложно.

Сборка и монтаж деревянной лестницы

Монтаж лестницы на косоурах производят в следующем порядке:

1. Устанавливают косоуры вплотную к верхней балке, плите перекрытия или столбам, фиксируют металлическими уголками.
2. Внизу конструкцию опирают на доску или брусок, прочно закрепленные к полу металлическими анкерами.
3. Несущие элементы для устойчивости соединяют между собой стальными тяжами с резьбой и гайкой или деревянными брусьями с клиньями.
4. Монтируют подступенки на клей или саморезы.
5. Укладывают ступени с выступом над вертикальной деталью в 2-3 см. Применяют клей, метизы, деревянные нагели.
6. Устанавливают балясины на шпильки, деревянные шканты, зипболты или саморезы. Длина крепежа — 80-120 мм. Контролируют вертикальность баллюстрады по отвесу или уровню. После предварительной сборки обрабатывают верхний край для ровной укладки перил.
7. Вырезают в поручне паз, равный ширине балясины.
8. Устанавливают перила на саморезы.
9. С внешней стороны на лестницу крепят отделку — доски, декоративные панели.

Сборка маршей на тетивах несколько отличается:

1. В пазы на несущих брусьях, промазанные клеем, вставляют ступени и подступенки.
2. Соединяют тетивы натяжными болтами с гайками. На пролет из 18 ступеней потребуется 3-4 метиза.
3. Устанавливают лестничный марш аналогично косоурам.
4. Нижнюю часть балясин подпиливают под углом, устанавливают непосредственно на тетиву или подбалясенник. Для более надежного соединения применяют планки, которые крепят в промежутки между опорами.
5. Укладывают перила.

При монтаже все стыки и крепеж промазывают клеем. Замеры проводят очень тщательно. Ведь даже небольшая ошибка может привести к негодности всей детали или конструкции. При работе с режущими инструментами соблюдают меры безопасности.

Общие правила проектирования

При составлении чертежей лестниц с поворотом на 90 градусов, как и обычных, следует, помимо всего прочего, учитывать такие требования СНиП:

• глубина ступеней лестницы не должна быть меньше 28-30 см;

• при желании их можно сделать немного выступающими вперед (не более чем на 2-3 см);

• оптимальная высота ступеней — 16-25 см.

Оптимальной шириной самих маршей считается 90-100 см. На такой лестнице в последующем смогут свободно разойтись два человека — поднимающийся и спускающийся. Также по такому маршу, к примеру, в последующем можно будет легко перемещать габаритную мебель. Но если места в том помещении, где устанавливается лестница, не слишком много, допускается уменьшать этот параметр до 70 см.

Калькулятор лестницы с поворотом на 90 градусов с площадкой

Лестница с поворотом на 90° (Г-образная лестница) представляет собой конструкцию из двух маршей, расположенных относительно друг друга под прямым углом и соединенных между собой поворотной площадкой. Является наиболее популярным типом конструкции, так как обладает незначительными размерами и позволяет произвести монтаж в проемах с небольшой площадью, сохраняя при этом комфортную высоту ступеней.

Калькулятор лестницы с поворотом на 90 градусов с площадкой от КАЛК.ПРО позволяет получить подробные данные, необходимые для изготовления косоуров, ступеней, подступенков, площадки, перил, балясин и многого другого. Помимо этого вы получаете полноценный набор чертежей лестницы (в сборе или отдельных элементов) в разных проекциях, а элементы виртуальной сцены (3D-модель) позволяют оценить конструкцию в заданном проеме в реальных пропорциях и принять окончательное решение о необходимости использования именно этого строения.

Инструкция

Для того чтобы получить расчет на нашем калькуляторе, вам необходимо выбрать или ввести:

• Единицы измерения. На выбор предлагаются мм, см, м, дюймы, футы, по умолчанию см.
• Вариант лестницы. Правозаходная или левозаходная конструкция.
• Габариты проема. Высота, длина, ширина проема.
• Ступени. Количество (верхних, нижних), толщина, выступ. Также необходимо отметить верхняя ступень будет располагаться на уровне 2-го этажа или нет.
• Подступенки. Опционально.
• Косоуры. Толщина и ширина.
• Перекрытие. Толщина перекрытия, выступ над проемом, отступ от стены.
• Ограждение. Высота, ширина и толщина поручней, сечение балясины.
• Стена. Толщина.

После этого следует нажать кнопку «Рассчитать».

Если вы не знаете исходные данные, которые необходимы для расчета поворотной лестницы на 90°, следует ознакомиться со следующим параграфом, где представлены оптимальные размеры элементов конструкции в частных домах. Рекомендуем к прочтению.

Рекомендации

Мы предупреждаем вас, что для строительства лестниц существуют определенные строительные нормативы и положения, регламентирующие способы расчета нагрузок и прочности, размерность, качество материалов и прочее. Проектировать лестницу нужно только согласно этим правилам, к которым относятся различные СНИПы и ГОСТы, во избежание обрушения конструкции, либо повышенной ее травмоопасности.

Для расчета деревянных лестниц выведены целые «формулы удобства». В строительной практике сформированы общепринятые наиболее часто используемые параметры для комфортных, прочных и безопасных лестниц. Например, большинство мастеров применяют известную формулу «идеальной безопасной лестницы», которая была выведена несколько столетий назад архитектором Франсуа Блонделем:

Формула удобной лестницы: 2 × h + s = 60/65 см

• h – высота ступеней;
• s – длина ступеней.

• Угол наклона лестницы. Удобный угол наклона деревянной лестницы между 30-45 градусами.
• Ширина лестницы. За оптимальный размер ширины пролета одного марша в частном доме принимают 90-110 см, при недостаточной площади в частном доме лестницу можно сделать уже, но не меньше 80 см.
• Высота и ширина ступенек. Согласно практике, идеальная высота ступеней находится в диапазоне 15-17 см, оптимальная ширина ступени 27-30 см.
• Толщина ступеней, подступенков и косоуров. Элементы изготавливаются из деревянных досок, для подступенка толщиной около 3 см, а для ступеней – 4 см, косоуров – 5-7 см.
• Минимальный свес. Минимальный выступ ступени над подступенком – 30 мм, максимальный для деревянной лестницы – 40 мм.
• Количество ступеней. Максимальное количество для одного пролета лестницы – 18 штук. В среднем, рекомендуется использовать 10-12 штук.
• Ограждения. В целях безопасности высоту перил следует делать выше 90 см.

Это интересно: Лестницы на второй этаж в частном доме — фото и типы конструкций

Виды поворотных маршевых лестниц

Маршевые лестничные системы могут быть прямыми и поворотными. Прямые марши в частных домах используются в том случае, когда габариты комнат достаточно просторны для установки длинного прямого пролета. Чаще всего для соединения первого и второго этажа используют деревянные поворотные системы. Так, встречаются лестницы из дерева на второй этаж с поворотом на 90 и 180 градусов. Их называют соответственно Г-образные и П-образные.

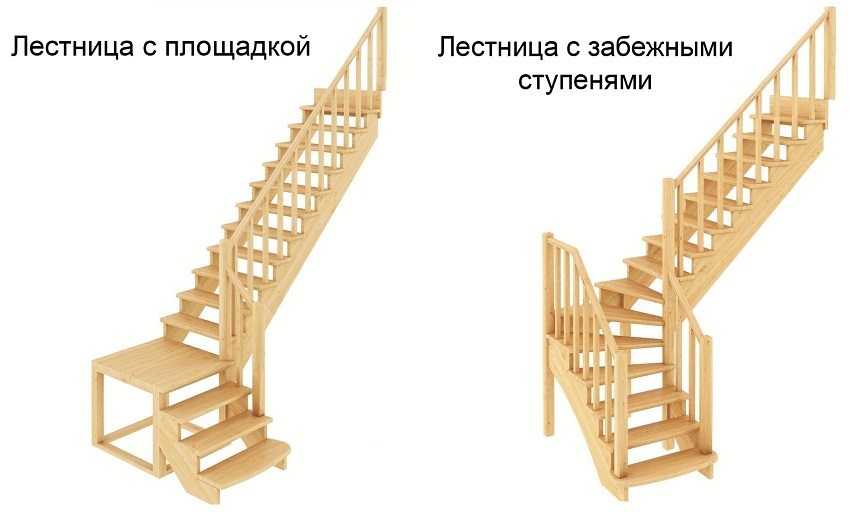

Марши Г-образных лестниц могут соединяться между собой площадками, двумя забежными (поворотными) ступенями, тремя поворотными ступенями. Чем больше число поворотных ступеней, тем менее удобным будет перемещение по ним. Конструкции лестниц, установленные в углу и имеющие ограждение, включают в свою конструкцию угловой (опорный) столб, на котором крепятся забежные ступени, балясины и тетива. Угловой столб устанавливается на основание или может быть вывесным.

Конструкции лестниц с поворотом на 90 градусов

П-образные системы лестниц конструктивно решаются через поворотную площадку или забежные ступени

При обустройстве П-образной лестницы важным моментом является то, что ограждение лестницы в верхней проекции не должно пересекаться, поэтому важно правильно рассчитывать лестницу на второй этаж. Как в П-образных, так и в Г-образных поворотных лестницах, использование забежных ступеней позволяет максимально сэкономить пространство комнаты

Пространство, остающееся под поворотными лестницами, часто выгодно используется под кладовки либо шкафы. Некоторые фото лестниц на второй этаж в частном доме своими руками наглядно это демонстрируют.

В пространстве под лестницей обустроена зона отдыха

Виды межэтажных лестниц

Лестницы, располагаемые между этажами, можно поделить в зависимости от их особенностей, на группы по:

• размещению – внутри и снаружи дома, внутри здания на открытые или размещенные в шахте. Лестница на втором этаже в частном доме почти всегда находится внутри строения;
• способу строительства – сборные (из крупных модулей или отдельных деталей), монолитные (железобетонные и бетонные), металлические (с открытым или скрытым металлическим каркасом, обычно выполняются комбинированными), деревянные (самонесущие);
• назначению – основные и вспомогательные, в том числе спасательные и пожарные;
• материалу – бетон и железобетон, кирпич, камень (натуральный и искусственный), металл, стекло, дерево, полимеры, комбинированные;
• по типу монтажа – консольные (вмонтированные в стену с помощью венцов или непосредственно ступеней); на одном или нескольких косоурах, тетивах, на больцах (специальные детали, скрепляющие ступени в цельную конструкцию), подвесные на тросах;
• по типу ступеней – с подступенком, без подступенка, с частично закрытым просветом между ступенями;
• по количеству и форме лестничных маршей – прямые одно- или многомаршевые (обычно двухмаршевые), поворотные (в виде букв Г, П, S, спирально-винтовые, четверть- и полуоборотные, круговые, криволинейные, комбинированные;
• по наличию лестничных площадок – отсутствуют или имеются (одна, две, три и более);
• по форме ступеней – прямые, забежные (винтовые и поворотные), «гусиный (утиный) шаг» (ступени расположены симметрично относительно линии хода), комбинированные;
• стационарные и раскладные (распашные, сдвижные).

Выбор конкретного вида межэтажной лестницы зависит от площади свободного пространства для сооружения, удобства размещения конкретной разновидности и надежности ее крепления. Необходимо также учитывать вопрос, как сделать перила для лестницы – их наличие обязательно в жилых и общественных помещениях. Мы подготовили для вас отдельную статью про строительство забежной лестницы своими руками. Здесь более детально описаны все нюансы, связанные с этим видом конструкции лестниц.

Виды лестниц

Определяясь с типом лестницы, важно иметь в виду вес конструкции: для легких строений каркасного типа, деревянных домов монолитные модели из железобетона или массивного металла неуместны, поскольку создают избыточную нагрузку на основание постройки. Устанавливать легкие деревянные, комбинированные и металлокаркасные варианты можно в любых строениях

Выбор раскладной лестницы имеет смысл при редком посещении этажа (например, технический этаж многоквартирного здания или чердак в частном доме).

Компактность лестницы имеет значение в малогабаритных частных домах, но установка таких моделей ограничена физическими возможностями пользователей. При наличии в семье пожилых людей с проблемами координации и маленьких детей желательно выбрать традиционный вариант. Если разбирается вопрос, как сделать лестницу на дачу, можно использовать более крутые и компактные модели при условии их редкой эксплуатации.

Преимущества и недостатки

Как и все лестницы, забежные также имеют свои плюсы и минусы.

К достоинствам данных конструкций можно отнести:

• возможность установки на улице и в помещении;
• экономия пространства не только на первом, но и на последующих этажах;
• благодаря разнообразию форм и конструкций можно создать уникальное произведение искусства, оригинально вписывающееся в любой интерьер;
• большой срок эксплуатации;
• надежность конструкции.

К недостаткам относятся:

• в целях безопасности и удобства применения требуются точные расчеты при проектировке;
• высокий риск травматизма и неудобство при перемещении из-за ширины ступеней: более широких снаружи и узких внутри (отсутствует при правильной проектировке);
• шум, издаваемый при ходьбе (устраняется отделкой ступеней покрытием из дерева, резины, плиткой и другого);
• необходима покраска или покрытие эмалью, исключение, если конструкция изготовлена из нержавеющего металла;
• высокая цена как при покупке готового изделия, так и при самостоятельном изготовлении;
• при самостоятельной установке требуются знания сварочного производства и соответствующее оборудование.
