Расчет лестницы на второй этаж: калькулятор онлайн и как проверить его результаты

Расчёты винтовой лестницы

Самая сложная в расчётах, но самая красивая и занимающая мало площади – это винтовая лестница. Для того чтобы создать надёжную и долговечную конструкцию, требуется соблюдать определённые правила при планировании и расчёте. Для того чтобы правильно рассчитать лестницу, используются как офлайн, так и онлайн-способы калькуляции. В отличие от формулы расчёта маршевых, тут потребуется намного больше параметров.

К уже известной межэтажной высоте, требуется заложить в расчеты:

1. Расстояние от подножки до перекрытия или низа доски верхнего витка, этот зазор должен быть более 2 м.
2. Потребуется знать толщину перекрытия, а также высоту подступи.
3. Измерить радиус внешний и внутренний (вокруг опоры)
4. Продолжительность по внешним и внутренним краям, а также рабочую протяженность, на которую будет приходиться основное движение.
5. Глубина проступи (не менее 10 см), по внешнему и внутреннему краю по линии движения (22-32 см).
6. Плановое и настоящее количество ступеней.
7. Ширина подножки.

Формулы рассмотрены в таблице:

Начинают изготовление лестницы на верхний этаж своими руками, когда расчёт по всем значениям будет соответствовать нормативным требованиям. В противном случае она получится неудобной или даже опасной.

Использование онлайн-калькуляторов

Если нет желания проводить предварительные расчёты самостоятельно, можно использовать онлайн расчёт лестницы. Для вычислений понадобится знать высоту, внешний и внутренний диаметры, угол поворота последней к первой ступеньке, количество и высоту подножки. Угол ступеней должен превышать 200. Если на сайте показываются нормальные значения, то можно приступать к вычислениям по формулам.

Особенности

Решаясь изготовить лестницу у себя дома на второй ил более этаж, надо всё тщательно продумать. Лестница – это достаточно непростая, как кажется на первый взгляд, конструкция. Для её строительства предусмотрены стандарты СНиП и ГОСТ. Учитывая их, вы будете уверены в безопасности и надежности данной конструкции.

Поэтому прежде чем перейти к расчетам, рекомендуем ознакомиться со стандартами:

• Уклон – это угол наклона лестничного марша. В жилых зданиях он должен быть от 30 до 40 градусов.
• Число ступеней будет зависеть от величины пролета и числа маршей. Их должно быть минимум 3, максимум 16 в двухмаршевой, и 18 в одномаршевой конструкции.
• В двухмаршевой модели размер площадки должен быть не менее ширины приводящих к ней маршей.
• Шириной проступи является длина от начала ступени до подступенка. Допустима в пределах от 26 до 31 см.
• Высота подступенка – это высота между ступеньками. Стандартом считается 17 см, но допускается в пределах 14-17 см.
• Шагом считается сумма высоты 1 подступенка и ширины 2 проступи.
• Шириной данного изделия является длина всей ступеньки – по стандарту не менее 80 см.
• Параметры лестничной клетки должны иметь такую площадь, чтобы в ней могли разойтись два человека и свободно открыть дверь.

Расчеты для различных конструкций

Конструктор лестницы на второй этаж в частном доме может использоваться для разных типов будущих решений. Во всех вариантах есть свои особенности, их обязательно надо учитывать. Есть общие величины, которые не меняются:

С поворотом и забежными ступенями. В этом случае есть свои особенности, поскольку лестница имеет трапециевидную форму, поворот может быть 90/180°.

Простая деревянная лестница ведущая на второй этаж с поворотными ступенямиИсточник versar.ru

Размеры ступеней не меняются, расчеты для угла поворотов проводится одинаково. При определении параметров ширина узкой части и нависание поворотной ступени должны быть минимум 10 и 5 см.

• Прямые конструкции. При проведении параметров указываются размеры проема, ступеней, ширина косоура и расположение первой ступени.
• Двухмаршевые, с поворотом на косоурах. Поворот может составлять 180°, конструкции делаются как зигзаг или прямые. При подсчетах указываются площадки, высота полов, размеры ступеней и тетивы, длина проема, наклон.

Чтобы узнать примерную стоимость лестницы с поворотом на 180°, воспользуйтесь следующим калькулятором:

Видео описание

Пример расчета лестницы можно подсмотреть в видео:

Трехмаршевые с поворотом на косоурах. Делаются с поворотом 180°. Важным показателем является стойкость, нагрузка на конструкцию может меняться. Изначально определяются основные показатели строения, уточняется высота марша, и затем просвет верха конструкции. После этого вычисляется количество подступенков и проступей.

Винтовые. Ступени располагаются по кругу, внутри опора, радиус круга равен длине ступеней. Абсолютно все ступени могут быть поворотными, соотношение узкая/широкая стороны 10/25 см. Высота ступеней определяется аналогично маршевым конструкциям. Во время расчетов надо учитывать размеры пролета, ступеней, опоры, форму ступеней (узкая/широкая части 20/40 см)

Максимум внимание уделяется виткам конструкции, которые должны быть в два раза больше величины диаметра.

Прямая на тетивах. Расчет основывается на длине шага, что позволит уточнить глубину ступеней и уклон

Нехватка глубины компенсируется выступами.

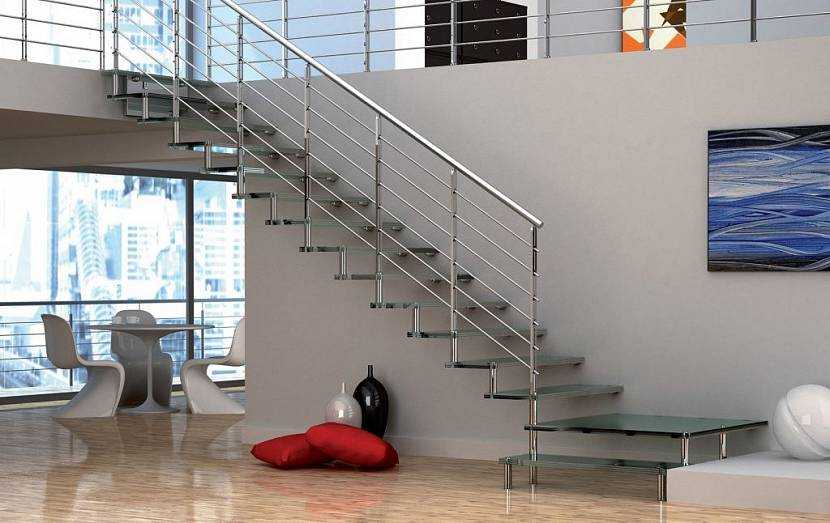

Лестница в стиле хай-тек из металла только дополняет интерьер современной гостинойИсточник mobirolo.com

Заключение

Сегодня существуют различные программы для определения параметров бедующей лестницы. Специализированные ресурсы позволяют визуализировать конструкции, создавать соответствующие чертежи и получать всю необходимую информацию по размерам и требуемым материалам. Но в любом случае окончательный расчет должен выполнять специалист – только тогда можно гарантировать, что лестничная конструкция будет точно соответствовать всем указанным параметрам.

Специализированные калькуляторы в онлайн-режиме работают по заложенным в них формулам, которые не видны, а значит, проверить правильность выдаваемых результатов можно только пересчитав все вручную. Поэтому их можно рассматривать только как удобный инструмент для предварительных расчетов

От чего зависит размер?

Чтобы конструкция лестницы обладала достаточной прочностью, была интересной, комфортной и, конечно, безопасной в эксплуатации, при расчетах надо учесть три главных параметра: её высоту, длину, ширину.

Высота лестницы – это расстояние между полами первого и второго этажей (именно пола, а не потолка второго этажа). Если лестница своей верхней частью устанавливается на потолок второго этажа, то для более удобного эксплуатирования в перекрытии второго этажа делают проем. Высота лестницы рассчитывается очень просто: высота от первой ступени до перекрытия, на 10 см больше роста самого высокого члена семьи. Рекомендуемой высотой проема считается два метра, её надо сохранять на всем протяжении конструкции. Это наглядно изображено на картинке.

Длина изделия будет зависеть от конструктивных особенностей лестницы. Для обычной маршевой это вся длина марша. Если лестница состоит из нескольких маршей и площадок, то это сумма всех их длин. Для винтовой и лестниц с забежными ступенями рассчитывают среднюю длину, и отступая от края пролета 50 см, производят замер.

Ширину лестницы рекомендуют делать 90-150 см, зависит она от конструкции. Измеряют расстояние от поручня до поручня или стены. На рисунке видно, при какой ширине удобно передвигаться одному, а при какой – двоим.

Для различных зон комфорта существуют различные стандарты ширины лестницы:

• повышенная зона комфорта – 150 см;
• комфортная зона – 100-120 см;
• расположенная у стены лестница – 80-100 см;
• у вспомогательных допускается менее 80 см;
• в связи с тем, что лестницы с забежными ступенями к центру сужаются, разрешается ширина не менее 110 см;
• для винтовой лестницы комфортной зоной считается 140 см, минимальный размер – 110 см.

Углом наклона или крутизной лестницы определяется комфорт использования данного изделия. Крутая лестница занимает меньше места в помещении, пологая комфортна в эксплуатации. На схеме изображена зависимость комфортного передвижения по лестнице от угла наклона и места ее использования. В жилом помещении допускается угол наклона 20-45 градусов, но более комфортная зона на рисунке окрашена зеленым цветом (24-37 градусов).

В домах, как правило, изготавливают комбинированные виды лестниц. В данном варианте, чтобы определить угол крепления перил у лестницы, надо провести линию параллельно основе лестницы (косоуру или тетиве). По этой линии и прокладываются перила.

Количество ступеней не предусмотрено стандартами, оно рассчитывается исходя из высоты конструкции и подступенка. У двухмаршевой лестницы число ступенек в пролетах должно быть одинаковое, но на практике так редко получается. Правда, в многоквартирных зданиях регламент предусматривает от 9 до 11 ступенек.

Высота подступенка – это расстояние между двумя ступенями. Самым удобным считается параметр 15 см.

Шагом у лестницы считается ширина ступени, на которую удобно будет наступать всей ступней. Минимально допустимая ширина – 10 см, если эта лестница редко используется, но пользоваться такой конструкцией небезопасно. Оптимальным считается размер 23 см, равный 35 размеру обуви, так что при расчете ширины ступени учитывайте размер ноги членов семьи. Есть возможность сделать шире ступень за счет выноса ступеньки, но не более чем на 5 см.

Если ширина ступени более 65 см, существует опасность оступиться. При расчете ширины имейте в виду промежуток от балясины к балясине – допускается от 10, но не более 15 см, иначе использование конструкции будет опасным. Устанавливая балясины, не забывайте про эстетику.

Длина ступени будет зависеть от конфигурации лестницы. Если основным элементом конструкции будут две тетивы, то расстояние между ними и будет длиной ступени. При использовании в конструкции одного или двух косоуров длину ступени определяете сами. Ниже приведем рекомендуемые размеры ступеней, которые зависят от угла наклона и вида конструкции. Эти расчеты пригодятся для изготовления чертежа лестницы.

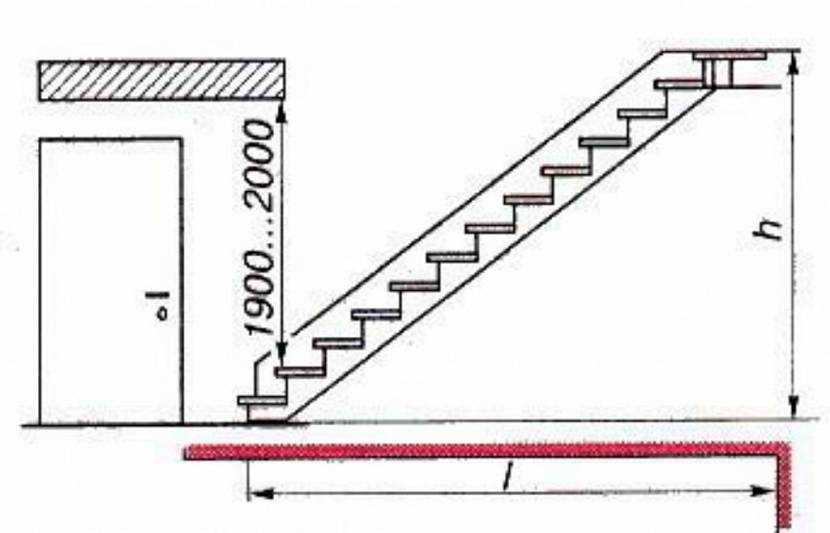

Расчет ступеней прямой лестницы: графический способ

Ррасчет ступеней лестничного марша также можно произвести графическим способом. Он является эргономическим, так как в нем используются естественные для человека параметры. Так, длина шага по горизонтальной поверхности составляет в среднем 620 мм, а для легкого поднятия ноги идеальна высота 310 мм. Если на оси х (по горизонтали) отложить определенное количество частей, равных 620 мм, а на оси у (по вертикали) отмерить такое же число частей, равных 310 мм, то благодаря этому, независимо от уклона, можно будет определить габариты ступеней для всех лестничных конструкций.

С этой целью необходимо использовать миллиметровую бумагу (если ее нет, то подойдет обычная бумага в мелкую клеточку), на которой следует начертить оси координат и в подходящем масштабе отмерить на осях отрезки, равные длине шага (на оси х) и высоте подъема (на оси у). Затем нужно соединить полученные точки. Далее необходимо начертить линию уклона лестницы (по углу). После этого через точки пересечений имеющихся на чертеже линий следует провести пунктирные линии, параллельные осям. По полученным линиям нужно начертить линию — «лесенку». В результате можно измерить получившиеся ступени, сделав поправку на масштаб.

Между параметрами ступени (ее шириной и высотой) и уклоном лестницы будет видна определенная зависимость.

При расчете параметров ступеней (высоты подъема, ширины и формы) следует обратить внимание на то, что это размеры ступеней в плане. На самом деле они поддаются корректировке

Например, можно увеличить ширину проступи, соорудив у ступени валик (не рекомендуется, чтобы нависание проступи было больше 50 мм). Также можно выполнить скошенный подступенок (но не более чем на 50 мм) или полностью отказаться от него. Таким образом, всегда можно сделать проступь шире, а лестницу — удобнее в эксплуатации при подъеме. Но безопасность спуска при этом не повышается, так как расчетные размеры ступеней остаются неизменными.

Удобство и безопасность в использовании лестничной конструкции во многом зависит от угла ее подъема, т. е. от относительной величины подъема лестничного марша.

Несмотря на то что угол подъема марша может варьироваться в пределах от 20 до 50°, идеальными будут лестницы, относительная величина подъема лестничного марша которых составляет от 23 до 38°. Пологими можно считать лестничные конструкции с крутизной до 38°, а крутыми — с уклоном в 38-45°. Если уклон будет меньше 23°, то вместо лестницы рекомендуется положить пандус. Если уклон превышает 45°, то желательно изменить тип лестницы, из-за крутизны она может быть приставной или раскладной. Для винтовых сооружений идеальным считается угол подъема 25-35°.

Есть определенная связь между высотой этажа, высотой ступеней и их количеством в зависимости от степени крутизны лестничной конструкции.

При выборе крутизны лестничного марша следует учитывать, что расстояние от верхней плоскости каждой ступени до потолка (высота просвета) согласно строительным нормам не должно составлять менее 1900-2000мм. Чем больше просвет, тем удобнее лестница, особенно для высоких людей. То же самое относится и к лестничным площадкам. Устройство достаточного по размерам просвета избавит от риска удариться головой о потолок, к тому же можно будет забыть и о проблемах с перемещением крупных предметов.

Заключительный раздел статьи посвящен тому, как рассчитать ступени поворотной лестницы .

Информация

Отличный онлайн калькулятор расчета прямой лестницы на второй этаж. Поможет вам не просто определиться с удобством лестницы, но и предоставит детальную информацию по изготовлению тетивы и ступеней. Благодаря полученным данным, вы легко сможете изготовить конструктивные элементы самой лестницы, и собрать ее не прибегая к услугам «дорогостоящих» плотников.

Особенности данного калькулятора:

Интерактивная система данного скрипта, направлена, прежде всего, чтобы помочь вам определиться с выбором конструктивного решения для такой важной составляющей вашего домашнего декора как лестница

Данная программа расчета, реализует для вас следующие задачи:

• Поможет оценить вам удобство лестницы
• Поможет определить габариты проема в перекрытии
• Произведет расчет оптимального угла наклона необходимого при ходьбе
• Поможет определить необходимое количество материала и их габаритные размеры, необходимого для реализации вашего проекта.
• Скомпилирует для вас необходимый минимум чертежей для производства и монтажа.

 Данные для определения удобства прямой лестницы:

Для того чтобы использовать данный онлайн калькулятор прямой одномаршевой лестницы, вам не потребуются специальные знания. Достаточно лишь помнить основные правила и опираться на них при расчете.

• Оптимальный угол наклона лестницы (тетивы) от 30 до 40 градусов. При других показателях комфорт эксплуатации при перемещении между этажами значительно снижается. В свою очередь это может привести к снижению уровня безопасности и скорости передвижения.
• Ширина ступени оптимальная для ходьбы человека находится в пределах 27-32 см. Если по каким-то причинам выдержать данную ширину  не представляется возможным, попробуйте изменить ее за счет свеса края ступени. При этом учитывайте, что максимальный свес ступени не должен превышать 5 см.
• Не стоит забывать так же про такой параметр как «средняя длина шага». В соответствии с этим основным критерием и рассчитывается удобство будущей лестницы. Сумма ширины двух ступеней и сумма двух высот, должна быть равна средней длине шага человека и составлять не более 63 см.

Необходимые исходные данные.

Для того чтобы получить максимально точный расчет прямой одномаршевой лестницы, сначала вам необходимо определиться с несколькими исходными данными. Вам необходимо знать точную высоту этажа, ее допустимую длину (то пространство, которое вы можете выделить под лестницу в общем интерьере комнаты). Определиться с узлом примыкания к перекрытию. Возможно, вам потребуется рассчитать несколько вариантов, прежде чем вы определитесь с самым подходящим.

Забежная лестница

Такой тип поворотной лестницы имеет плавный изгиб на 90 гр. и отсутствие площадки.

Забежная лестница (вид сверху)

Забежные ступени изготавливаются в клиновидной форме разной ширины. Основными их параметрами является значение ширины посередине не менее 20 см и в узкой части больше 10 см. Эти показатели важны для безопасного подъёма и спуска, так как ступня человека при перемещении попадает на более широкую часть, притом, что вторая остаётся на узком участке. При необходимости забежные ступени имеют специальные изогнутые подступенки. Главный недостаток конструкции с забежными ступенями – это опасность соскользнуть, особенно на бетонных или стеклянных конструкциях. Вторым недостатком является то, что забежная г-образная лестница сложна в проектировании.

Дизайн забежной стеклянной лестницы

Особенности конструкции забежной лестницы Средняя ступень является основной для забежной лестницы. Она упирается в угол 90 гр. между стенами. Крепится ступень двумя способами:

1. Широкая часть клина упирается в две стены под углом 90 гр.
2. Верхняя ступенька соприкасается со стенами. При этом вторая примыкает к одной стене, а следующая ступень к другой.

Проблемы с неудобством подъёма по забежной конструкции снижается, если применить особый способ расчёта. За счёт прямоугольных ступенек концы забежных расширяют, что придаёт пропорциональное распределение ступеней и более комфортное перемещение. Монтаж забежной лестницы

Параметры винтовой лестницы

Рис. 1 Общий чертеж лестницы

• H — высота лестницы — как правило определяется высотой этажей Вашего дома
• D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
• A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров  и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела.  Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит  не только уточнить стоимость будущего изделия, но и определиться с выбором параметров. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

Подсчет материалов

Для производства лестницы применяются разные варианты материалов и их комбинирование, но в большинстве случаев используется дерево. Недорогая древесина отличается экономичностью, экологичностью, доступностью и привлекательным видом. Дерево легко поддается обработке, служит очень долго, может краситься. Конструкции из металла пожаробезопасны, но могут ржаветь из-за повышенной влаги.

Расчет начинается с измерений высоты от пола до второго этажа и площади, которую займет лестницаИсточник pl.pinterest.com

Расчет прямой лестницы осуществляется с определением следующих величин:

• выступы ступеней, их размеры;
• общие размеры проема конструкции;
• параметры лестницы, поручней;
• ширина шага, проступки, косоуры.

После осуществления расчетов они отображаются на соответствующем чертеже.

При работе с металлическими моделями надо учитывать дополнительные параметры. Некоторые детали крепятся сваркой, материал должен выдерживать все нагрузки и легко поддаваться этой процедуре. Специалисты рекомендуют использовать швеллеры, уголки или трубы для косоуров

Особое внимание уделяется распределению нагрузки: вычисляется количество, площадь и масса ступеней. Места с повышенной нагрузкой надо укреплять болтами

Может использовать комбинирование материалов.

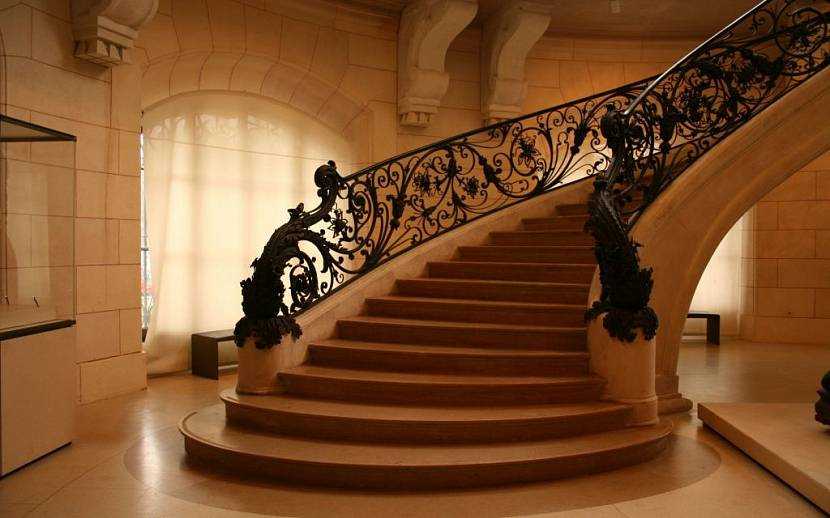

Монолитная лестница с кованными периламиИсточник topoboi.com

Расчет лестниц на второй этаж с поворотом на 90 и 180 градусов

Учитывая, что прямые одномаршевые конструкции для установки требуют достаточного количества площади, в коттеджах и на дачах используют поворотные конструкции с площадками или радиусными ступенями. При расчете лестницы с площадкой на второй этаж с поворотом на 180 или 90 градусов учитывается устройство прямоугольной или квадратной планки, от которой выполняется поворот на соответствующее количество градусов.

При расчете лестницы на второй этаж с поворотом на 90 с забежными ступенями учитывается тот факт, что на поворот приходится три и более забежных ступени.

Поворотная на 180 градусов лестница с забежными ступенями — вид сверху

Основные требования к повортным конструкциям:

• ширина поворотной ступени с широкого края должна быть не менее 40 см, а в середине — не менее 20 см;
• радиус поворота лестницы составляет 30 см;
• все ступени марша, в том числе и поворотные, должны размеренно повторять линию марша. Это обеспечит комфортное передвижение по лестнице.

В расчетах лестниц с поворотными ступенями на 180 и 90 градусов стоит учитывать, что ширина проступи (ступени) в самой узкой части должна составлять не менее 14 см. Тогда, ширина забежной ступени в зоне средней линии будет оптимальной для перемещения человека, так как именно по этой линии и будет осуществляться движение по поворотной части лестницы.

Оптимальные параметры ступеней
