Стропильная система двускатной крыши своими руками: обзор конструкций висячего и наслонного типа

Чтобы стропильная система двухскатной крыши своими руками была построена грамотно и прочно, нужны сведения о правилах и принципах устройства, крепления и монтажа.

Общее устройство крыши

Во всех вариантах деревянных крыш присутствует основа, на которой монтируются деревянные наклонные конструкции, держащие непосредственно плоскости скатов. Такое основание называется мауэрлатом и крепится по периметру сооружения.

Оно создается из верхних венцов бревенчатого дома или последнего ряда брусьев. Мауэрлат для придания ему большей прочности и надежности может иметь поперечные перекрытия или стяжки.

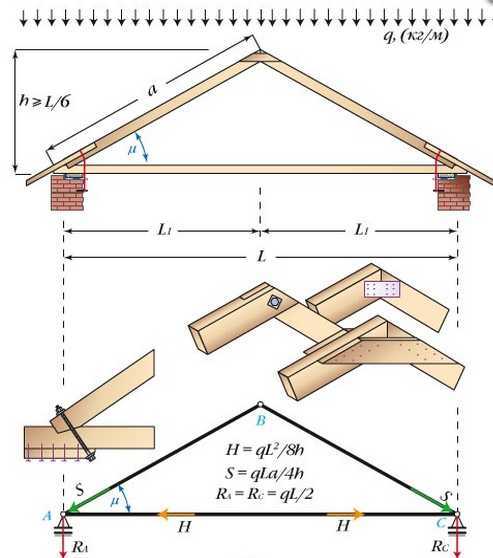

На основе закрепляются стропила, представляющие собой сборные фермы в виде треугольника, включающие в себя:

  • стропильную ногу (наклонную балку);
  • поперечную балку, к которой крепится вертикальная опора (бабка);
  • бабки, на которые опирается место соединения наклонных балок.

На стропила настилаются доски для поддержки слоя гидроизоляционного материала (толь, пленка) и непосредственно самого кровельного покрытия — шифера, черепицы, ондулина.

Конструкция стропильных ферм может не опираться на бабки, а усиливаться ригелями, плахами которые соединяют стропила горизонтально и обычно крепятся, как верхний и нижний пояс, на небольшом расстоянии от верхушки и основания.

Бабки, в свою очередь, для увеличения несущей способности укрепляются подкосами. Подкос — это брусок, одним концом опирающийся на место закрепления бабки, а другим в стропильную ногу недалеко от ее вершины.

Деревянная крыша имеет следующие конструкции:

  • односкатная;
  • двухскатная;
  • четырехскатная или шатровая;
  • вальмовая или полувальмовая;
  • сложная или мансардная.
  1. Односкатный вариант.

Односкатная деревянная кровля делается в основном у хозяйственных построек, гаражей, сараев. Стропильные фермы в такой конструкции имеют форму прямоугольного треугольника.

Сторона, расположенная вертикально, просто обшивается плотно досками. Стропильные ноги выступают за периметр здания с обеих сторон, образуя карнизы.

Односкатные крыши имеют стропила, усиленные ригелями без поперечных балок. Потолок в зданиях с такой крышей не создается, и стропильные фермы образуют висячую конструкцию.

Такая крыша, как правило, имеет стропильную систему в виде равнобедренных треугольников. Место соединения двух кровельных плоскостей образует конек. Со стороны вертикальных сторон устраиваются чердачные входы.

Из-за простоты конструкции и монтажа данный вид наиболее распространен при строительстве дачных и садовых домиков. Внутри самой конструкции образуется чердачное пространство, которое используется как сухая кладовая или, при дополнительной отделке, в качестве жилого помещения.

Стропильная система такой крыши сходится в одной точке, и все стропила имеют опору — один стержень, называемый маткой. В результате образуется кровля, имеющая четыре наклонных плоскости треугольной формы, сходящейся вершинами в одной точке в виде шатра или пирамиды. В такой конструкции отсутствует конек.

Она применяется при постройке одноэтажных зданий правильной четырехугольной или многоугольной формы. Угол наклона плоскостей выбирается в зависимости от количества осадков и силы ветров, преобладающих в регионе, где производится постройка. При создании такой крыши возможны удлиненные карнизы, которые предотвращают попадание погодных осадков на стены.

Данные конструкции являются объединением двух и четырехскатной системы. Фронтонные части у них имеют форму трапеций. Треугольные плоскости, примыкающие к коньковому соединению еще двух скатов, называют вальмами.

Эти конструкции применяются при создании вторых этажей в доме, мансард и крыш сложной формы с чердачными выступами, балконами и другими нестандартными постройками, соответствующими выбранному стилю и дизайну дома. В конструктивные особенности таких крыш входят ендовы, различные распорки и ребра, усиливающие жесткость и надежность.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

  • хорошо выдерживает снеговые нагрузки;
  • отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крышаИсточник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Устройство

Конструкция двускатной кровли отличается наличием наклонных поверхностей с двух сторон. Площадь основания кровли имеет прямоугольную поверхность. Скаты не дают собираться на крыше снегу и талой воде. Крыша естественным образом очищается. Кровля состоит из конструктивных узлов: мауэрлата, системы стропил, конька и кобылки, свесов кровли, подкосов, затяжек, обрешетки и стоек. Стоит разобраться, чем характерны все элементы конструкции двускатной кровли.

Мауэрлат необходим для правильного распределения нагрузки на несущие стены от стропил. С этой целью обычно выбирают прочную древесину – брус (это может быть дуб, лиственница, сосна). Выбор бруса по сечению определяется видом древесины (цельный или склеенный). Например, 100 на 100 мм или 150 на 150 мм. Стоит отметить, что при выборе металлической стропильной системы мауэрлат также должен быть выполнен из металла.

Основным элементом системы двускатной крыши является стропильная нога. Эти элементы изготавливаются из прочного бруса и бревен. При соединении стропильной ноги сверху формируется ферма с различным типом промежуточной опоры. Важную роль здесь играют параметры стропил и узлы конструкции.

Затяжка необходима для соединения стропильной системы (стропильной ноги) и для придания прочности и необходимой жесткости конструкции.

Прогон бывает двух типов: коньковый, при котором монтаж производится в месте примыкания стропил (в этом месте далее устанавливается конек кровли), и боковой прогон, который обеспечивает кровельным элементам (ферме) дополнительную жесткость (размеры и количество таких прогонов будет зависеть от нагрузки на конструкцию).

Стойки для стропил в виде вертикального бруса также принимают на себя значительную часть нагрузки от крыши. Стойку для стропил двускатной крыши обычно располагают по центру. Если ширина пролета больше обычной – то еще и по бокам. При возведении несимметричной крыши стойки ставятся в зависимости от длины стропил. Для ломаной кровли установка стоек выполняется по бокам, при этом остается свободное пространство. Если планируется две комнаты под крышей, то стойки стропил ставят по центру и по бокам.

Подкосы – это опоры для стоек. При подкосе под углом более 45 градусов кровля лучше защищена от деформации (снег, ветер). В зависимости от климатической зоны могут быть установлены как продольные, так и диагональные подкосы стропильной парой на одной плоскости.

Лежень служит надежной опорой стоек. Это место крепления подкоса.

Обрешетка необходима для фиксации материалов и конструктивных элементов кровли. Обрешетку устанавливают перпендикулярно к стропильным ногам. Одно из важных предназначений обрешетки – перераспределение нагрузки от кровли на стропильную систему.

Процесс разуклонки

– устройство небольшого угла поверхности крыши для организации водостока. Прежде, чем строить дом с плоской кровлей, лучше заранее определится, какой водосток вы будете монтировать, внутренний или внешний и сделать чертеж.

Если предусмотрен , вода с помощью разуклонки должна стекаться в водоулавливающие воронки, которые располагают по 1 на 25 кв.м или чаще. Если делать внешний водосток, то влага должна попадать в водосточный желоб. Разуклонку формируют следующими методами:

  • Засыпным материалом. Керамзит или перлит засыпают так, чтобы сформировать рекомендованный уклон плоской кровли и заливают цементным молоком.
  • Термоизолирующим материалом. Плиты утеплителя укладывают так, чтобы задать угол поверхности кровли, то есть слои у основания будет меньше, чем у конька.

  • Заливкой бетона. Заливают бетон в предварительно оборудованную опалубку, которая налажена с определенным углом.

  • Пластиковыми панелями. Для создания уклона кровли используют специальные панели из пластика, разные по толщине. Это, пожалуй, самый дорогой способ разуклонки.

Плоская крыша без грамотной разуклонки – ненадежный щит между вами и непогодой. Влага, которая не имеет выхода, будет скапливаться на поверхности кровли, провоцировать разрушение кровли и протечки.

Угол уклона

Технология строительства крыши во многом зависит от угла уклона. Чтобы высчитать его, потребуется серьезный подход. В учет в первую очередь берется частота атмосферных осадков в данном регионе: для дождливых местностей угол уклона рекомендован на уровне 45 градусов. При наличии сильных ветров крышу делают более пологой.

На параметр уклона крыши влияет также тип используемого кровельного материала. Черепичные или шиферные покрытия потребуют угла скатов не менее 22 градусов, во избежание скапливания влаги на стыковочных участках. Для строительства скатной кровли с одной плоскостью угол уклона выбирается в пределах 20-30 градусов, для двухскатной – 25-45 градусов. При увеличении крутизны скатов затраты на их сооружение возрастают, в виду увеличивающихся затрат по материалу. Самой малобюджетной является плоская кровля наклоном в 5 градусов.

Расчёт стропильной системы шатровой крыши

За основу расчёта принимают такие исходные данные:

  • длину дома;
  • ширину дома
  • высоту конька.

Рассмотрим порядок и формулы расчёты на условном примере, пользуясь геометрическим изображением шатровой крыши (см. выше):

  • длина дома: AB = DC = 9 м;
  • ширина дома: AD = BC = 8 м;
  • высота конька, расположенного в геометрическом центре кровли: KF = 2 м.

Расчёт длин стропильных элементов

1. Длина балок мауэрлата.

AB + DC + AD + BC = 9 + 8 + 9 + 8 = 34 м

2. Центральные стропила (без учета свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — высота конька, а второй — половина ширины (8 / 2 = 4 м) или длины (9 / 2 = 4,5 м) дома.

Вспоминаем теормему Пифагора:

3. Накосные стропила (без учёта свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — половина ширины или длины дома, а второй — соответствующее центральное стропило. Для кровли с коньком в геометрическом центре кровли длины накосных стропил одинаковы.

4. Нарожники. Укороченные стропила расположены параллельно центральному, с шагом, зависящим от длины стропил. Рассмотрим таблицу, составленную с учётом погодных нагрузок для Московской области.

Таблица 1. Данные соответствуют атмосферным нагрузкам Московского региона

Шаг стропил, см Длина стропил, м
3,0 3,5 4,0 4,5 5,0 5,5 6,0
215 100х150 100х175 100х200 100х200 100х250 100х250
175 75х150 75х200 75х200 100х200 100х200 100х200 100х250
140 75х125 75х125 75х200 75х200 75х200 100х200 100х200
110 75х150 75х150 75х175 75х175 75х200 75х200 100х200
90 50х150 50х175 50х200 75х175 75х175 75х200 75х200
60 40х150 40х175 50х150 50х150 50х175 50х200 50х200

Наши центральные стропила имеют длину 4,472 м и 4,924 м. Нарожники будут короче, поэтому можно смотреть на столбец — 3,5 м.

Для расчёта длин нарожников вспомним школу и воспользуемся свойствами подобных треугольников.

Если на рисунке AB — центральное стропило, то MN — нарожник, AC — половина длины стены (4,0 и 4,5 м соответственно), AM — шаг в зависимости от числа нарожников. MC для каждого нарожника вычисляется отдельно.

MN = (АВ · MC) / АС

Выполним расчёт вариантов для выбора самого экономичного расположения укороченных стропил, результаты которого сведём в таблицу.

Таблица 2. Расчёт пиломатериалов на нарожники

Шаг нарожников, см Сечение бруса, мм Нарожники длинной стороны: АС = 4,5 м, АВ = 4,472 м Нарожники короткой стороны: АС = 4,0 м, АВ = 4,9242 м
кол-во в полускате AM, м длины в полускате, м объём пиломатериалов на два ската, м3 кол-во в полускате AM, м длины в полускате, м объём пиломатериалов на два ската, м3
215 100х175 1 2,25 2,356 0,165 1 2,0 2,461 0,172
175 75х200 2 1,5 2,981 + 1,491 0,268 1 2,0 2,461 0,148
140 75х175 2 1,5 2,981 + 1,491 0,235 2 1,333 3,282 + 1,641 0,258
110 75х150 3 1,125 3,354 + 2,236 + 1,118 0,302 3 1,0 3,693 + 2,462 + 1,231 0,332
90 50х175 4 0,9 3,578 + 2,683 + 1,789 + 0,894 0,313 3 1,0 3,693 + 2,462 + 1,231 0,259
60 40х175 6 0,643 3,834 + 3,195 + 2,556 + 1,917 + 1,278 + 0,639 0,376 6 0,571 4,218 + 3,515 + 2,812 + 2,109 + 1,406 + 0,703 0,413

Очевидно, что менее затратными для нашего примера являются варианты с длинными шагами. Однако следует также учитывать требования к крепежу кровельного материала и затраты на обрешётку. С этой точки зрения ответ не будет столь очевидным.

Расчёт площади кровли с учётом свесов

Так как предыдущий расчёт был выполнен без учёта карнизного свеса, который в нашем примере выполняется с использованием кобылок, рассмотрим эту часть кровли опять как простую геометрическую фигуру.


Карнизный свес

Примем длину свеса (DC) равной 0,5 м. Для определения площади ската снова воспользуемся знаниями о свойствах подобных треугольников:

EF / BC = AG / AD

BC — 8 и 9 м для короткой и длинной стен соответственно.

AD — 4,924 и 4,472 м для короткой и длинной стен соответственно.

AG — 4,924 + 0,5 = 5,424 м и 4,472 + 0,5 = 4,972 м для короткой и длинной стен соответственно.

  • EF = (AG ∙ BC) / AD
  • EF = (5,424 ∙ 8)  / 4,924 = 8,812 м — для короткой стороны
  • EF = (4,972 ∙ 9) / 4,472 = 10,006 м — для длинной стороны

Площадь ската рассчитывается по формуле:

  • S = (EF ∙ AG) / 2
  • S = (8,812 ∙ 5,424) / 2 = 23,9 м2 — для короткой стороны
  • S = (10,006 ∙ 4,972) / 2 = 24,88 м2 — для длинной стороны

Общая площадь кровельного материала:

2 (23,9 + 24,88) = 97,56 м2.

Совет! При расчёте материала учитывайте раскрой, особенно в случае, если это листовой материал, как шифер или профнастил.

Внимание! В статье рассмотрен расчёт только основных элементов стропильной системы, который может помочь в составлении предварительного бюджета стройки.

рмнт.ру

Типы крыш

Если проехать по дачному посёлку, то можно заметить, что крыши частных домов отличаются друг от друга различной конфигурацией.

Это связано с тем, что каждый дом имеет уникальный вид, поэтому для каждого нужно подбирать именно его тип крыши. Так какие же типы бывают:

Односкатный вариант. Самый популярный вид, ввиду своей дешевизны и простоты в изготовлении. Применяется для укрыва складских помещений, гаражей или небольших строений.

Двускатная вариация. Крыша – классика. Сделана в виде двух частей, оставляет возможность сделать наверху чердачное помещение.

Вальмовый тип. Крыша, сделанная из четырёх скатов. Очень трудоёмка в постройке, но, зато обладает уникальными защитными характеристиками.

Шатровый. Одна из вальмовых вариаций, внешний вид которой напоминает обычный походный шатёр. Простая установка, высокие эксплуатационные возможности.

Полувальмовый тип.

Крыша, сделанная в виде конуса или купола. Чаще всего можно увидеть на круглых постройках или в зданиях с большим количеством граней. Полуовальный тип крыши в большинстве случаев используют для обустройства мансардного уровня. По факту получается полноценный двух уровневый дом

Важно помнить, что необходимо проводить дополнительные работы по утепленю мансардной крыши своими руками.

Многощипцовый вариант. Конструкция, сделанная из большого количества щипцов, блоков, фронтов и ендов.

Крыша повышенной сложности. Монтаж происходит только специалистами высокого класса и для домов со сложной проектировкой.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы. Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика

Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

  • Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
  • Крыша должна быть легкой. чтобы своим весом меньше нагружать стены и фундамент дома.
  • Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
  • Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Виды вальмовых крыш

Полувальмовая крыша. Распространенными являются способы установки голландской вальмы. Для нее характерны урезанные скаты, если имеются мансардные отсеки, в которых необходимо вырезать окна. Датская вальма отличается укороченным фронтом, на который ложится трапециевидный скат.

Четырехскатная вальмовая крыша. В его схеме четыре одинаковых по размерам ската. Подходит для квадратного помещения. Организована на четырех диагональных стропилах, с небольшим углом наклона (не более, чем на 30 градусов).

Американская вальмовая кровля. Конструкция подразумевает оптимизацию пространства под кровлей для увеличения мансардной комнаты.

Крыша с козырьком. Обычно такую конструкцию выбирают для дома с крыльцом. Отличается тем что поверх главной стропильной части выступает обрешетка для козырька.

Бесконьковая крыша. Если диагональные стропила сходятся (как в случае с квадратной формой кровли), конек не устанавливается. Такой тип системы относится к шатровому. Не требуется установка конька в симметричных купольных крышах.

Несимметричная вальмовая кровля. Если необходимо максимально оптимизировать пространство под крышей – применяется данный вид конструкции. Все скаты в ней имеют разные длины и углы наклонов. Очень сложная в реализации конструкция.

3 Планирование – рассчитываем размеры и материалы

Максимально качественную кровлю можно построить с учетом определенных условий. В местностях с дождями и обильными снегопадами уклон делают возможно большим, вплоть до 65°. Если наблюдаются сильные ветры, желательно устраивать более пологие склоны. Угол также зависит от кровельных материалов: для шифера он должен быть не менее 22°, иначе на стыках возможно протекание. Расход материалов и стоимость напрямую зависят от наклона: больший угол – больший расход.

Материалы для строительства крыши

У разных материалов для крыши разный вес, который создает нагрузку стропильной системе. Возможно, придется применить устройства для усиления. Чтобы рассчитать материал, составляем схему. На ней также можно отметить соединительные узлы стропил и детали усиления. Частные домовладельцы в основном используют древесину, предпочтение отдается сосне. Под длительной нагрузкой не исключена деформация дерева. Чтобы исключить нежелательные влияния, прибегаем к обработке влагозащитными средствами или используем другие способы гидроизоляции. Обработка против грибка и гнили, огня также повысит жизнестойкость дерева.

Вальмовая крыша

Вальмовая система представляет собой четырехскатную конструкцию. Скаты состоят из треугольников и трапеций.

Видоизмененную конструкцию вальмовой системы называют полувальмовой. Различают голландскую и датскую полувальмовую конструкцию.

Особенности проектирования

Проект имеет довольно кропотливые расчеты, так как сама конструкция не является простой.

Особое внимание следует уделить моментам:

  • производить расчет каждого ската отдельно;
  • правильно рассчитать длину стропил и конька;
  • учесть площадь окон и дымоходов;
  • правильно рассчитать нагрузку.

В затраты по проекту следует включать доборные элементы и дополнительные детали по обустройству кровли.

Угол уклона

На угол уклона влияют ветер и снег. Конструкция данного типа может быть обустроена под углом от 5° до 60°. Зависимость от природных показателей прямо пропорциональна.

Следует помнить об особенностях укладки кровельного покрытия: рекомендуемые показатели каждого покрытия напрямую зависят от угла ската.

Варианты расположения стропил

Классический каркас кроме основных стропильных ног состоит их элементов: мауэрлата, конька, накосных ног, других важных частей, которые обеспечивают прочность, участвуют в распределении нагрузки.

Стропильная система вальмовой крыши

Особенности монтажа

Монтаж вальмового типа крыш включает в себя последовательность крепления элементов:

  • мауэрлата;
  • балки;
  • стоек;
  • накосных ног. Далее по порядку устанавливаются другие элементы, в том числе обрешетка.

Плюсы и минусы

Вальмовые конструкции кроме презентабельного вида и прочности конструкции имеет ряд достоинств:

  • наклон ребер снижает ветровую нагрузку;
  • за счет особенности конструкции увеличивается площадь, что положительно влияет на теплообмен.

Недостатками вальмовой кровли является ее сложность и стоимость.

Вальмовая крыша

В чем разница между крышей и кровлей?

Крыша состоит из нескольких слоев, каждый из которых выполняет определенную задачу. Верхний слой крыши называется кровлей. Тот же самый нормативный документ определяет ее как элемент крыши, предохраняющий здание от проникновения атмосферных осадков. Кровля объединяет в себе, собственно, финишное кровельное покрытие, основание под ним, а также разнообразные аксессуары для обеспечения вентиляции, примыканий, безопасного перемещения, эксплуатации и снегозадержания.

Кровля всегда на виду, поэтому именно для нее материалы обычно выбирают наиболее тщательно. Широкий ассортимент кровельных покрытий позволяет реализовать любые архитектурные фантазии, однако, по-настоящему надежной и функциональной крышу делают невидимые труженики – конструкционные слои, лежащие ниже уровня кровли.Рассмотрим их подробнее.

Несущая конструкция

Само название этой части системы говорит о том, что именно она несет на себе основную нагрузку – помимо собственного веса всех кровельных слоев, несущая конструкция должна выдерживать вес выпадающего зимой снега, противостоять порывам ветра, а также быть готовой к случайным перегрузкам. Данные по снеговой и ветровой нагрузке, свойственной региону строительства, можно найти в СП 20.13330.2016 «Нагрузки и воздействия» или же в ТСН – территориальных строительных нормах. Прочность рассчитывают с запасом, как раз с учетом непредвиденных нагрузок – экстремальных снегопадов, ливней, обрушения вышележащих конструкций и прочих форс-мажорных обстоятельств.

Кстати, именно поэтому не стоит бояться использования тяжелых кровельных покрытий – керамической и минеральной черепицы. Грамотно спроектированная крыша способна легко выдерживать вес намного больший, чем 50-60 кг на квадратный метр!
