Как легко покрыть крышу ондулином своими руками?

Как легко и быстро покрыть rhdie ондулином своими руками? Характеристика материла. состав кровельного пирога и необходимые материалы. Инструкция по монтажу.

Правила укладки ондулина

Монтаж кровли из ондулина можно легко выполнить самостоятельно. Листы весят мало, поэтому всю работу можно сделать одному, но лучше позвать помощника. Технология установки ондулина на крышу выглядит следующим образом:

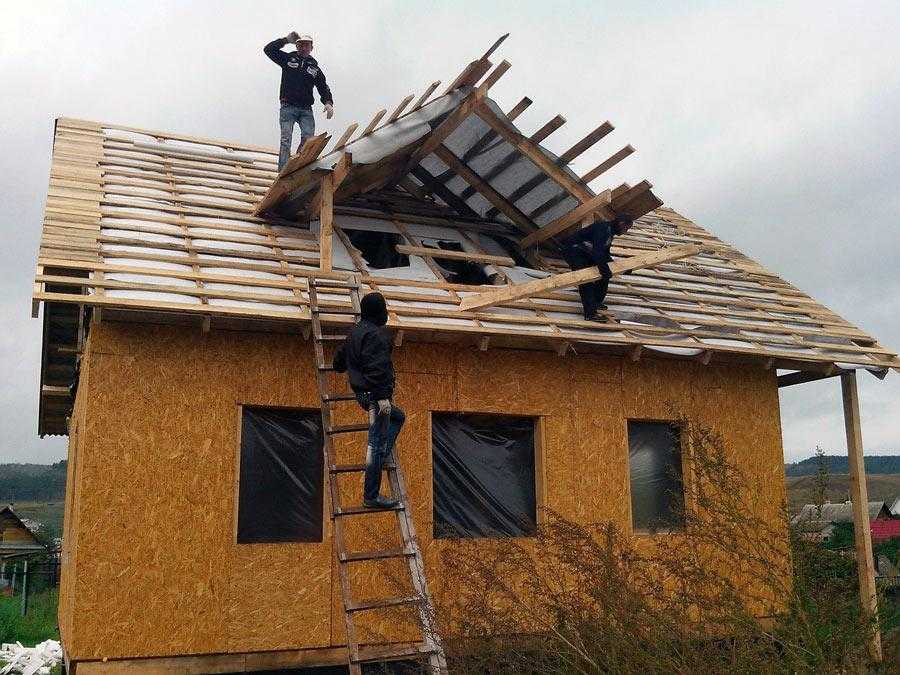

  1. После монтажа гидроизоляции следует произвести подготовку обрешетки. Как только подложка под ондулин будет уложена, можно приступать к креплению самого кровельного материала. Начинать необходимо с нижнего ряда, у карниза. Вначале производится установка целого листа. Далее укладывается остальной материал в ряд вдоль карниза.
  2. Схема монтажа ондулина подразумевает монтаж следующего ряда начинать с половины листа. Это позволит уменьшить количество нахлестов на боковых стыках.
  3. При укладке каждого последующего ряда на крышу следует использовать натянутую веревку. В этом случае листы ондулина будут крепиться строго параллельно карнизу.
  4. Материал укладывается внахлест. Его величина, так же как и в случае с обрешеткой, зависит от угла наклона ската кровли. Если это значение меньше десяти градусов, то вертикальный нахлест должен составлять не менее 30 сантиметров. На боковых стыках листы ондулина должны заходить друг на друга на две волны. При уклоне ската кровли в пределах 10-15 градусов, монтаж производится с вертикальным нахлестом в 20 сантиметров, и с боковым в одну волну. Если крыша имеет угол более пятнадцати градусов, то боковой нахлест листов ондулина остается таким же, а вертикальный уменьшается до 15-17 сантиметров.
  5. Технология монтажа этого кровельного материала подразумевает использование для крепежа ондулиновые гвозди. Они должны иметь защиту от коррозии. Вместо гвоздей некоторые специалисты рекомендуют воспользоваться саморезами. Но и они должны быть оцинкованными и иметь дополнительную резиновую шайбу.
  6. Количество точек крепления на каждый лист ондулина должно быть не менее 20. Такое количество обеспечит более надежный монтаж. Гвозди или саморезы крепятся в верхней части волны по всему периметру листа.
  7. Делая крепления нужно точно рассчитать свои силы. Забивать гвоздь или закручивать саморез нужно так, чтобы он не повредил ондулин. При этом кровельный материал должен быть прочно закреплен на своем месте.

Вторая часть.

Видео по теме:

Перечень правил для монтажа ондулиновой кровли

Когда выполняется монтаж крыши из ондулина, строителям приходится передвигаться прямо поверх новых листов покрытия

Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками

Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров (прочтите: «Размер листа ондулина — технические характеристики») предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.
Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.

Ондулиновая кровля, независимо от того, кладется ли она на старое покрытие или устраивается как самостоятельная конструкция, обязательно крепится к деревянной обрешетке. Для ее изготовления подойдут брусья сечением 4×6 см, величина шага зависит от угла уклона ската крыши: -если угол менее 10 градусов, то нужна сплошная обрешетка; -при скате в 10-15 градусов элементы обрешетки крепятся с промежутком в 45 см; -на крутые крыши кладется обрешетка, шаг которой равен 61 см.
По всем правилам использования ондулина при монтаже листов следует избегать образования 4-х нахлестов в одном углу, что чревато деформацией закрепленного края материала.
Благодаря особой технологии производства вес материала значительно меньше веса других аналогичных покрытий, поэтому работать с ним гораздо удобнее, к тому же если ондулин монтаж инструкция будет полностью соблюдена, то кровля из ондулина полностью сохранит свои качества на протяжении всего срока эксплуатации.

Ондулин обладает хорошей гибкостью, но использовать это свойство следует только в пределах допустимого. Так, сильная натяжка листа и закрепление его в таком положении к обрешетке может стать причиной его растрескивания. Изначально может показаться, что полотно лежит ровно, но через некоторое время на кровельном настиле появятся волны, которые постепенно начнут увеличиваться и, в конечном счете, разрушат покрытие
При укладке ондулина нужно обратить внимание на соблюдение линейности вертикального и горизонтального соединения каждой листа и всей кровли в целом. Не растягивайте ондулин, располагайте его ровно с небольшим запасом на нахлесты

Монтаж свеса кровельного покрытия выполняется строго по инструкции, иначе слишком длинный будет прогибаться, короткий – станет причиной попадания осадков и мусора.

Каждый этап работы должен быть выполнен качественно, с соблюдением обозначенных правил. Так, неверный расчет величины шага обрешетки приведет к неправильному монтажу всей кровли, которую придется либо переделывать сразу, либо демонтировать уже в ближайшее время (прочтите также: «Расчет ондулина на крышу — свойства и монтаж»).

Технические характеристики ондулина

Ондулин относится к листовому волнистому кровельному покрытию и не является изобретением современной промышленности. Ведь такой материал впервые начал выпускаться в Европе еще в начале 40-х годов прошлого столетия. Сегодня же изделие стало столь популярным, что производится практически в каждой стране. Такое стремительное распространение по всему миру можно связать с тем, что продукция отличается высокими эксплуатационными характеристиками, а, кроме того, листы легко обрабатывать и укладывать. Чтобы получить представление об ондулине, стоит изучить его основные параметры.

Характеристика Значение Примечание
Размеры листа ондулина
  • Длина – 2 м;
  • ширина – 87, 92, 95, 106 и 122 см;
  • толщина – 2,4, 2,6, 3 и 3,5 мм;
  • площадь – 1,74, 1,84, 1,9, 2,12 и 2,44 кв.м.
Допускается расхождение по длине до 10 мм, по ширине до 5 мм и по толщине до 0,2 мм. Кроме того, параметры могут отличаться у разных производителей, например, в США стандартной шириной считается 1,2 м, а во Франции стандарт ширины 0,95 м.
Волна
  • Высота – 28, 30, 31, 32, 35 и 36 мм;
  • шаг – 62, 76, 92, 95 и 100 мм;
  • количество на лист – 10, 12 и 14 шт.
Конкретное значение зависит от стандарта страны- производителя.
Вес
  • 1 листа: 4, 5, 6, 8 кг:
  • 1 кв.м: 2,84 – 3,84 кг.
Параметр изменяется в соответствии с полными размерами изделия, а также меняется и от полезной площади покрытия.
Срок службы ондулина 50 лет.
Гарантийный срок 10-15 лет.
Расцветка Сланцевый, красный, синий, коричневый, зеленый. Цвета могут быть как матовыми, так и глянцевыми.
Температурный диапазон -40/+80 градусов. Некоторые производители указывают значение от -60 до +120 градусов.
Нагрузка До 300 кг/кв.м. При условии, что изделие не заморожено или не перегрето.

Следует различать две разновидности ондулина – это шифер и черепица. Чаще всего, в частном строительстве используется именно ондулиновый шифер, он отличается большим размером листов и работать с ним намного удобнее. Также, для понимания правильной технологии укладки и дальнейшего ухода за покрытием следует знать состав материала. Ондулин можно отнести к композитному изделию, то есть это слоистый продукт, состоящий из следующих компонентов:

  • волокнистая основа из целлюлозы;
  • очищенный модифицированный битум;
  • пропитка из полимерной смолы;
  • посыпка из минерального наполнителя;
  • пигменты на минеральной основе для окраски поверхности.

Состав материала довольно простой, однако, очень важно, чтобы в инструкции к изделию было четко прописано из чего продукт состоит. Так как только правильно подобранный состав может гарантировать действительно длительный эксплуатационный период и высокое качество покрытия для крыши

Это значит, что даже если технология укладки ондулина будет полностью соблюдена, но состав не соответствует стандартам и нормам, то защищенность и надежность кровли окажутся под сомнением. Прежде чем рассмотреть основные правила укладки ондулина, также стоит сказать несколько слов о преимуществе изделия.

Характеристики ондулина

Стоимость ондулина обусловлена его определенными особенностями и эксплуатационными характеристиками. Само кровельное покрытие похоже на обычный шифер, но включает другие компоненты, которые упоминались выше. Данный материал может применяться для обустройства крыш строений различного назначения, как домов, так и социальных объектов и других построек. Его вбирают благодаря тому, что в составе ондулина нет асбеста, а потому он безопасен и экологичен.

На рынке представлены листы в четырех цветах – зеленый, красный, коричневый, а также сланец. Ширина каждого листа составляет 0,96 м, а длина – 1,95 м. Необходимо отметить, что каждый лист ондулина на 4 кг легче шифера, его вес чуть больше 6 кг, а толщина всего 3 мм. Но сам по себе материал очень прочный, поэтому может выдерживать достаточно большие нагрузки.

Материал широко применяется в строительстве различных объектов, производственного, коммерческого, жилого или легкого сооружения. Имеет небольшой вес, может монтироваться на плоские старые покрытия крыш. Нагрузка нового покрытия в среднем составляет 3 кг на каждый квадратный метр.

«Ондулин» может крепиться на крыши с разным углом наклонаИсточник si.tierient.com

На отечественном рынке реализуются листы ондулина произведенные по французской лицензии. Стандартный лист имеет ширину 95 см, длину 2 м, толщина всего 3 мм, а высота волн составляет 36 мм. Может допускаться небольшая погрешность +/- 2 мм высота волны, +/- 5 мм ширина и +10/-3 мм длина.

Для производства листов используется прессованное целлюлозное волокно, которое в результате напоминает обычный шифер. Его пропитывают битумом, сверху смолы и минеральные пигменты. Благодаря используемым материалам лист может гнуться поперечно и продольно, имеет небольшой вес при общей площади в 1,9 м квадратных.

Листы имеют по 10 волн, ширина которых 95 мм. Во время монтажа делается нахлест в одну волну для горизонтальной укладки, а для вертикальной – 10-15 см при наклоне ската больше 15 градусов. При укладке листов полезная площадь каждого в таком случае составляет примерно 1,6 метра квадратных. При небольшом уклоне вертикальный нахлест делается 20 см, а боков в две волны. Учитывая эти факты надо проводить тщательные расчеты со специалистом, чтобы не потребовалось докупать материал.

В видео можно увидеть кровлю из ондулина:

Стоимость материала и доборных элементов

Купить ондулиновую кровлю, цена за лист которой является выгодной и конкурентоспособной, можно производства Франции, Италии, России и некоторых других стран. Стоимость одного листа может составлять от 250 до 550 рублей. В некоторых случаях немного больше или меньше, все зависит от производителя и его отдаленности от нашей страны.

Дополнительно для обустройства крыши потребуется закупить различные доборные элементы. К ним относятся коньки, которые обойдутся в 300-350 рублей. Также потребуется заполнитель карниза по 40-70 рублей в зависимости от модели, ендовы и щипцовый элемент, стоимость которых примерно одинаковая – 250-350 рублей штука.

Дополнительно для черепицы приобретается специальный фартук, его цена в среднем 370-450 рублей за единицу. Также используются некоторые другие элементы, стоимость которых в среднем составляет 250-350 рублей. Одним из самых дорогих компонентов кровли считаются специальные гвозди – их цена 100-200 рублей за штуку. Стоимость одного листа ондулина составляет 350-450 руб. Ондулин Smart немного дешевле 250-300 руб. Дороже всего обходится черепица 450-500 руб./лист.

«Ондулин» – выгодное и долговечное решение для кровель зданий различного назначенияИсточник hozsektor.ru

Цена кровли ондулина в общем выходит меньше, чем других популярных материалов, которые представлены на отечественном рынке. А благодаря удобным размерам и небольшому весу листов процесс монтажа происходит значительно быстрее, чем при использовании подобных аналогов. Такое покрытие сочетает в себе много преимуществ. Оно очень прочное, долговечное, устойчивое и подходит для облицовки различных строений. Характеристики и универсальность покрытия позволяет применять его для жилых и коммерческих зданий, материал безопасный, производится из экологических компонентов.

Свойства и технические характеристики материала

Для многих обывателей хватает самого простого свойства, которым не блещет ни один аналог – абсолютная экологичность.

Но есть и целый ряд других особенностей, которые его так или иначе отличают:

  • высокая прочность;
  • очень скромная масса;
  • податливость (эластичность);
  • цветовая гамма ограничивается лишь воображением;
  • невосприимчивость к природным воздействиям;
  • не реагирует на ряд химических реагентов.

Вне зависимости от места изготовления, технология всегда остается одинаковой, поэтому существенной разницы в качестве найти не получится.

Основной компонент – волокна целлюлозы, которые можно отыскать в любой точке планеты.

Эти волокна пропитываются составом для связки, в который входит битум, стекловолокно, минеральные наполнители и в самом конце краситель.

Затем при помощи пресса и очень высоких температур формируется волнистый лист.

Из-за внешней схожести с привычным шифером ондулин называют еврошифером.

Но нельзя их ставить в один ряд, потому что в его состав не входит вредный для здоровья человека асбест.

Уровень водопоглощения в свою очередь немного уступает своему предшественнику, но даже в самых дождливых регионах этот фактор в итоге заметен не будет.

При эксплуатации он достаточно долговечен и выдерживает от 25 циклов оттаивания и заморозки (чем южнее обстоит дело, тем больше циклов из-за минимальных изменений).

Причем физическая выносливость очень высокая (960 кг\м2), как и устойчивость к температурам (от -40 до +110 градусов Цельсия).

Правила монтажа ондулина

Правила монтажа максимально простые, запомнить и применять их под силу даже тем, кто раньше не занимался монтажом кровельного покрытия.

Битумные листы крепят либо на сплошную, либо на разреженную обрешетку, соблюдая рекомендуемые величины нахлестов. Точные данные представлены в таблицах ниже.

Данные для крыш с наклоном 5-10 градусов.

Параметр «Смарт» DiY «Компакт»
Нахлест торцевой, см 12 30 30
Нахлест по бокам, кол-во волн 2 2 2
Свес карнизный, см 7 7 7
Число гвоздей на 1 лист, шт. 20 16 15

Обрешетка обустраивается сплошная.

Сплошная обрешетка из листовых материалов

Данные для крыш с наклоном 10-15 градусов.

Параметр «Смарт» DiY «Компакт»
Шаг обрешетки, см 45 45 20
Нахлест торцевой, см 12 20 24
Нахлест по бокам, кол-во волн 1 1 1
Свес карнизный, см 7 7 7
Число гвоздей на 1 лист, шт. 20 16 15

Данные для крыш с наклоном более 15 градусов.

Параметр «Смарт» DiY «Компакт». 17-27 градусов «Компакт». Более 27 градусов
Шаг обрешетки, см 61 61 26,7 43
Нахлест торцевой, см 12 17 20 14
Нахлест по бокам, кол-во волн 1 1 1 1
Свес карнизный, см 7 7 7 7
Число гвоздей на 1 лист, шт. 20 16 14 13

Для сплошной обрешетки применяется:

  • фанера ФСФ;
  • доска обрезная/необрезная;
  • плиты ЦСП;
  • плиты ОСП-3 и т.д.

Обрешетка сплошная из доски

Цены на фанеру ФСФ

фанера ФСФ

Разреженную обрешетку делают из:

  • доски толщиной не менее 25 мм;
  • брусков толщиной не менее 25 мм.

Разреженная обрешетка

Из доборных элементов (в зависимости от конструкции крыши бани) могут понадобиться:

  • планки ендовные длиной 100 см, шириной 50 см;

  • планки коньковые 100 х 50 см;

  • лента герметизирующая 250 х 30 см;

  • щипцовые планки 100 х 21 см;

  • гвозди длиной 70 мм;

  • фартук покрывающий длиной 93 см, толщиной 1,5 мм;

  • заполнитель из вспененного полиэтилена, толщина 19 мм, длина 85 см;

  • паро- / гидроизоляция / супердиффузионная мембрана “Ондутис”.

Общие правила выполнения работ по монтажу битумных листов.

Правило Описание

Оборудование для безопасного монтажа

При работе на крыше обязательно использовать страховочный пояс и канат. Страховочные канаты запрещается крепить к оголовкам дымовых или вентиляционных труб. Для перемещения по крыше необходимо использовать лестницу с зацепом, трапы с поперечными планками для упора ног.

Погодные условия, препятствующие монтажу

Дождь, град, туман, гололед, ветер со скоростью более 10 м/с – при таких погодных условиях производить укладку листов запрещено.

Температура проведения работ

Битумные листы укладывают строго при температуре воздуха выше -5°С, но не более +30°С. В жаркую погоду ондулин становится слишком пластичным и работать с ним неудобно, особенно начинающим мастерам.

Разметка

Размечать листы удобно цветным карандашом, используя линейку, рейку, натянутую нить или ровный заводской край другого листа ондулина.

Укладка листов с учетом направления ветра

Определите направление превалирующих ветров для вашей местности. Укладку листов необходимо начинать с нижнего края крыши, с той стороны, где нет ветра.

Изменение формы листа в процессе укладки

Растягивать или сжимать битумные листы более чем на 1 см крайне не рекомендуется.

Укладка второго и последующего рядов

Второй, а затем каждый четный ряд должен начинаться не с целого листа, а с распиленного надвое вдоль. В одном месте не должно сходиться сразу 4 угла листов, иначе не избежать деформации кровельного материала.

Порядок вбивания гвоздей в битумные листы

● Все гвозди вбивают в верхний гребень волны под прямым углом к обрешетке. ● Первые четыре гвоздя вбивают в углы листа. ● Снизу и сверху гвозди забивают в каждый гребень. ● В центральной части гвозди вбивают через одну волну, чтобы ондулин не деформировался. ● В идущую внахлест крайнюю волну гвозди вбивают во время монтажа следующего листа.

Достоинства и недостатки ондулина

Основным достоинством ондулина является его экологичность. Поэтому его применение для жилых домов достаточно востребовано. Кроме этого листы для кровли на основе целлюлозного волокна и очищенного битума обладают рядом других преимуществ:

  1. Пластичность. Материал легко сгибается, поэтому ему можно придать любую форму. Такое свойство особенно ценится при установке крыш сложной конструкции.
  2. Влагоустойчивость. Технология изготовления ондулина предусматривает максимальную гидроизоляционную защиту кровельных листов. Для этого используются специальные пропитки, которые кроме влагостойкости способствуют более крепкому соединению материала при нагревании под солнечными лучами.
  3. Простота установки покрытия. Монтаж листов ондулина совершенно несложный, поэтому его можно выполнить самостоятельно.
  4. Высокие шумоизоляционные характеристики. Укладку ондулина на крыше можно проводить без дополнительной звукоизоляционной защиты. Внутри здания с такой крышей не будет слышно стука капель дождя или шума от сильных порывов ветра.
  5. Легкость материала. Вес полотен ондулина не превышает 6,5 килограмм. Поэтому такие листы несложно перевозить и устанавливать на высоте.
  6. Несложность обработки. Такой кровельный материал легко разрезать простой ножовкой по дереву.
  7. Эстетический вид. Ондулин красиво смотрится на крыше. Его выпускают в четырех оттеночных гаммах – черный, зеленый, красный и коричневый.
  8. Невысокая стоимость. Цена на материал значительно ниже металлочерепицы.

Помимо этого ондулин не поддается коррозии и не гниет, но все же через время поверхность может приобретать зеленый оттенок в результате образования грибка и зарастания мхом.

К недостаткам использования материала причисляют:

  • способность воспламеняться при температуре выше 250 градусов;
  • выделение неприятного запаха при высокой температуре воздуха;
  • выцветание покрытия под воздействием прямых солнечных лучей;
  • сравнительно невысокий срок службы – от 15 до 20 лет.

Также часто относят к недостаткам среднюю прочность листов ондулина. Он может прогибаться от снежных нагрузок и при хождении человека по крыше. Но такое негативное свойство может наблюдаться только при неправильном сооружении обрешетки и некачественной укладке кровельного материала.

Благодаря многочисленным преимущественным характеристикам ондулин успешно применяется для покрытия крыш жилых зданий и хозяйственных построек. Длительность использования материала, его прочность и надежность зависит только от качества самого покрытия и грамотного монтажа кровли.

Как крыть крышу ондулином правильно — особенности кровли

Крыша, покрытая ондулином, представляет собой кровельный пирог следующего состава:

  • Стропильная система. Для изготовления каркаса используется натуральная древесина. Стропильные ноги имеют размер 5*15 см и располагаются на расстоянии 0,5-0,8 м друг от друга. Кровельный материал имеет незначительный вес, поэтому каркасу не требуется дополнительное усиление.
  • Теплоизоляционный материал. Покрытие крыши ондулином своими руками предполагает теплоизоляцию стропильной системы. Для этого пространство между стропилами заполняют стекловатой, шлаковатой или базальтовой ватой.
  • Пароизоляционный слой. Чтобы защитить утеплитель от паров, исходящих снизу, и последующего намокания, необходимо использовать пароизоляционную мембрану. Этим материалом покрывают теплоизоляцию снизу.
  • Гидроизоляционные работы. Перед тем, как укладывать ондулин, необходимо выполнить гидроизоляцию кровли. Гидроизоляционный материал защищает деревянный каркас и теплоизоляцию сверху от конденсата или случайных протечек. Гидроизоляцию фиксируют на стропильных ногах, используя строительный степлер.
  • Контробрешетка. Для обеспечения вентиляции внутри конструкции на стропила поверх гидроизоляционного материала набивают рейки. Эти действия выполняют до непосредственной укладки ондулина.
  • Обрешетка. Для монтажа кровли из ондулина требуется сплошная обрешетка с использованием влагостойкой фанеры или выполненная  из досок с необрезной кромкой. В случае с досками шаг обрешетки под ондулин составляет 10-15 см. Такая конструкция предотвратит деформацию кровельного материала во время эксплуатации.
  • Ондулин. В последнюю очередь необходимо покрыть крышу ондулином. Листы крепят на обрешетку с помощью специальных гвоздей, укладывая друг на друга до 15 см. Непосредственно перед укладкой деревянный каркас и другие элементы защищают от возгорания и гниения с помощью антисептических растворов и антипиренов.
