Как смонтировать сэндвич-панели: все нюансы и подробности процесса

Подробно дадим ответы на сложные вопросы: как поднять и крепить сэндвич панели, как подготовить основание, сколько необходимо шурупов, какая последовательность.

Особенности монтажа крыши из сэндвич-панелей

В процессе выполнения работ по укладке кровельных сэндвич-панелей следует придерживаться определенных правил:

  • Все монтажники, которые будут ходить по поверхности панелей должны иметь обувь с мягкой подошвой, что поможет исключить повреждение внешнего полимерного покрытия сэндвич-панелей.
  • В качестве уплотнителя для межпанельных соединений нельзя использовать материалы (силикон/герметик) с кислотным отвердителем. Он вступает в реакцию с металлическими элементами и вызывает их повышенную коррозию.
  • В процессе технологической обработки сэндвич-панелей следует исключить загрязнение замкового соединения.
  • Защитная пленка (верхняя) снимается только после сдачи объекта в эксплуатацию. Пленка голубого цвета с внутренней стороны панели снимается непосредственно перед монтажом.
  • Все выступающие гребни замковых конструкций должны полностью входить во впадину последующей панели.
  • Минимальный уклон кровли из сэндвич-панелей (согласно нормативам) составляет:

5° при монтаже целостных панелей без поперечных соединений и технологических люков (окон);

7° в остальных случаях.

При проектировании уклона кровли, следует учесть климатические условия в месте строительства. Так, при частых осадках скат крыши из сэндвич-панелей делают не менее 40°. Иначе может застаиваться влага и это плохо скажется на гидроизоляции кровли.

  • При монтаже односкатной кровли обустройство конька не является обязательной операцией.
  • Крепление кровельных панелей выполняют с помощью саморезов из углеродистой или нержавеющей стали в сочетании с уплотнителями из EPDM каучука. Длину саморезов подбирают с учетом толщины кровельного материала и конструктивных элементов к которым она крепится.

Для монтажа саморезов не требуется заранее просверливать отверстие. В процессе его завинчивания следует придерживаться прямого угла в 90 градусов, что обеспечит самый высокий уровень надежности.

не использовать горячую и абразивную резку сэндвич-панелей (т.к. они чувствительны к повышению температуры);

Соблюдение всех этих правил поможет снизить вероятность некачественного монтажа или повреждение кровельного материала в процессе установки.

Технические характеристики

Технические характеристики сэндвич-панелей содержат в себе информацию о габаритах и массе изделий, уровне огнестойкости и шумоизоляции изделий. Также в этих параметрах находится несущая способность и показатели термического сопротивления.

Ширина и вес влияют на спецификацию изделий. Грамотно подобранные размеры панелей помогут избежать покупки лишнего количества материала. Следует учитывать размеры упакованных ламелей при перевозке. На простоту монтажа оказывает влияние масса изделий, которая зависит от используемого утеплителя и толщины материала.

На толщину следует обращать внимание в первую очередь, так как чем толще будут кровельные панели, тем лучше будет сохраняться температура внутри здания. Для регионов со спокойным климатом можно выбирать материал, толщина которого составляет от 50-100 мм

Есть два типа стеновых панелей: изделия, ширина которых составляет 1000 мм, и изделия с шириной в 1200 мм. Кровельный материал обладает шириной в 1000 мм.

Длина стеновых панелей может отличаться и составлять от 500 мм до 13500 мм в зависимости от выбранной спецификации. Для индивидуального строительства можно выбрать увеличенную толщину материала, которая может достигать 150 мм или 200 мм для регионов с холодными климатическими условиями.

На вес конструкции оказывает влияние не металлопрофиль, а толщина и тип утеплительного материала.

Соединение сэндвич-панелей между собой

Соединяются между собой сэндвич-панели при помощи замков. Замки стеновых и кровельных отличаются, причем значительно. В кровельных с одной стороны специально сделан выпуск стали в форме волны. Он «надевается» на выступ предыдущего листа. Так и происходит соединение. В стеновых же панелях замок сделан по принципу шип-паз. Причем, лучше если по такому принципу соединяется не только наружная обшивка, но и утеплитель.

Соединение сэндвич-панелей между собой: замки разной сложности

Вообще, во всей конструкции именно стыки панелей — самые слабые места. Не только в смысле безопасности, но и в смысле сохранения тепла. Первые панели были с соединением только металлических листов, а утеплители просто стыковались. Но швы промерзали, поэтому стали усложнять форму, создавая лабиринты. Также при соединении используются дополнительные уплотняющие ленты, чтобы уже точно избежать продувания и промерзания.

Стеновые панели при вертикальном монтаже должны фиксироваться. При горизонтальном это не обязательно. Также обязательна установка крепежа при настиле сэндвичей на кровле

В некоторых случаях используется дополнительная фиксация — саморезы или шпильки. Некоторые формы замков позволяют крепеж делать скрытым, в других он устанавливается сверху. По типу монтажа профлиста и металлочерепицы.

Монтаж сэндвич-панелей на крышу

Перед установкой сэндвич-панелей на кровельное основание следует приготовить специальные инструменты и ознакомится с инструкцией.

Необходимые инструменты и материалы

Поскольку при строительстве кровли из сэндвич-панелей материал приходится резать и закреплять, а стыки — герметизировать, нужно заранее приготовить специальные инструменты.

Резку трёхслойных панелей лучше выполнять одним из следующих приспособлений:

  • электрические ножницы;
  • пила с мелкими шипами (для холодной резки);
  • станок с режущим диском.

Электрические ножницы быстро и без порчи материала разрезают сэндвич-панели

Кроме аппарата для резки в процессе монтажа сэндвич-панелей понадобятся:

  • механический или вакуумный захват, который поможет переносить материал;
  • длинные саморезы из стали (нержавеющей или углеродистой) со сверлом на конце и шайбы к ним;
  • уплотнитель из синтетического каучука как герметик для крепёжных отверстий;
  • электрическая дрель (или шуруповёрт), чтобы закручивать элементы крепежа.

Обрешётка под сэндвич-панели

Основанием для крепления трёхслойного материала может быть обрешётка нескольких типов:

  • деревянная;
  • металлическая;
  • железобетонная.

Таблица: достоинства и недостатки типов обрешётки под сэндвич-панели

Вид обрешётки Плюсы Минусы
Деревянная Небольшая стоимость, безвредность, низкая проводимость тепла, простота сборки Большой риск воспламенения, вероятность порчи насекомыми
Железобетонная Застрахованность от ржавления, низкая теплопроводность, отсутствие необходимости в значительном утеплении, приемлемая цена, прочность, продолжительный срок службы Огромный вес
Металлическая Лёгкое и быстрое сооружение, универсальность, постоянство формы (не даёт усадки и поэтому не покрывается трещинами), повышенная прочность, длительная эксплуатация Высокая стоимость (однако она ниже, чем у железобетонной конструкции), необходимость в обработке средством против ржавления (например, краской), большая теплопроводность, обязывающая применять негорючий теплоизолятор

Расстояние между элементами каркаса должно быть таким, чтобы панели можно было фиксировать в 5 см от края, а под областью состыковки плит обязательно находилась опора.

Процесс монтажа

Укладку сэндвич-панелей на кровлю выполняют поэтапно:

  1. Панель транспортируют на крышу, прицепив к ней вакуумные присоски. В точках крепления подъёмного механизма к поверхности материала удаляют защитную оболочку.
  2. Первую трёхслойную плиту саморезами закрепляют на свесе в левом углу кровельного ската. Крепёжные элементы располагают строго перпендикулярно и закручивают шуруповёртом без чрезмерного нажима.
  3. У плиты, которая будет уложена выше первой, снизу обрезают кусок стальной обшивки. Его ширина должна практически соответствовать нахлёсту панелей (см. п. 4). Слой утеплителя под удалённым металлом обязательно убирают. Выступающий край верхнего металлического листа сэндвич-панели смазывают герметиком.
  4. Вторую плиту фиксируют выше первой. Состыковку панелей выполняют с нахлёстом в 30 см, когда кровельный скат наклонен до 10°, или в 20 см, если крыша построена под углом 10–20°. Саморезы вкручивают в места пересечения плиты с каркасом и область совмещения двух панелей.
  5. Выложив первый ряд материала, перпендикулярный коньку, рядом монтируют второй. Перед этим в выемки замков с внутренней стороны закладывают герметик. Соединение двух рядов материала осуществляется с помощью и пазов, и крепежей, закручиваемых в зоны соприкосновения плит с обрешёткой.
  6. Последующие ряды из сэндвич-панелей выкладывают по той же схеме. После крепления доборных элементов все области примыканий замазывают герметиком.

Достоинства кровли из сэндвич панелей

  • Быстрота и легкость монтажа
  • Возможность использования на всех видах крыш и в постройках из любых материалов
  • Прочность и долговечность
  • Ввиду легкости строительного материала нагрузка на фундамент незначительна
  • Высокие показатели тепло и звукоизоляции, а также пожарной безопасности
  • Значительная экономия трудовых и временных ресурсов
  • Безупречный внешний вид кровли
  • Могут использоваться в зданиях любого назначения.

Сэндвич панели заводской сборки полностью готовы к установке, не требуют дополнительной отделки и специального оборудования.

Популярность кровельных конструкций постоянно растет во многом благодаря отличным эксплуатационным характеристикам и безупречному внешнему виду кровли. Сегодня их используют при строительстве промышленных и общественных зданий, спортивных объектов, складских терминалов, предприятий торговли и других зданий.

Виды сэндвич-панелей по типу обшивки

По этому критерию выделяют несколько видов панелей.

С обшивкой из металла. Чаще всего она изготавливается из тонколистовой оцинкованной или нержавеющей стали, которая защищается полимерным покрытием из поливинилфторида, пластизоля, пурала или полиэстера. Кроме того, в качестве покрытия может использоваться ткань, бумага, нержавейка или алюминиевая фольга. Используются металлические листы с разными видами профилирования – накаткой, гладким, имеющим форму микроволн или трапецевидным.

С обшивкой из гипсокартона, фанеры, ДВП или ЦСП (цементно-стружечной плиты). Один из перечисленных материалов используется только с одной стороны плиты, при этом на другой используется лист металла. Чаще всего такие панели используются при возведении внутренних перегородок. Они удобны тем, что в них можно поместить кабель-каналы, в которые, в свою очередь, укладывается проводка.

С обшивкой из ПВХ. В этих разновидностях снаружи располагаются жёсткие ПВХ-листы, а между ними – утеплитель (например, из пенополиуретана, экструдированного пенопласта или пенополистирола). Изделия с ПВХ-листами получили широкое распространение при изготовлении офисных перегородок, окон и дверей. Кроме того, они используются при выполнении отделки дверных и оконных откосов.

С бумажной обшивкой. Бумага в этих разновидностях дополняется слоем алюминиевой фольги или полиэтилена. Такие панели находят своё применение при теплоизоляции элементов зданий – стен, кровель, фундаментов и других. Весьма популярны разновидности с бумажной обшивкой, пропитанной битумом. Этот материал не пропускает пар, поэтому на внутренней стороне крыши не скапливается конденсат. Панели с битумизированной бумагой очень часто применяются при сооружении складских кровель. Для сокращения потерь тепла можно использовать фольгированную бумагу, которая отражает инфракрасное излучение внутрь помещения. Панели с бумажной обшивкой имеют сравнительно малую массу, что позволяет экономить на их перевозке и установке.

Разновидности сендвич панелей

Состоящие из нескольких слоёв сендвич плиты подразделяются на несколько разновидностей, в зависимости от назначения. Как уже было сказано выше, выделяют стеновые, кровельные и оконные модели плит. Фиксация этих изделий производится на специальные саморезы, которые отличаются своей длиной.

Также существуют панели ПВХ, которые используются для откосов при монтаже окон. Установка этих строительных элементов позволяет утеплить конструкцию. Купить сендвичную панель для откосов можно в любом профильном магазине, строительном гипермаркете или заказать через интернет. Цена сэндвич панели для откоса в среднем составляет 300–400 руб.

Особенности сэндвич панелей для стен

Данные панели применяются при облицовке стен дома и для организации внутренних перегородок. С помощью них устанавливаются и несущие конструкции, так как их технические характеристики позволяют использовать плиты для этой цели.

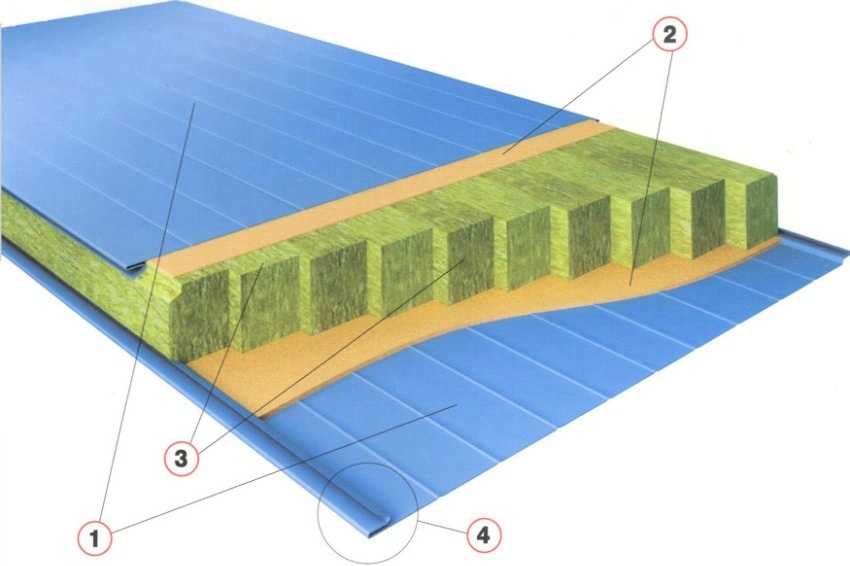

Конструкция стеновой сэндвич-панели: 1 — оцинкованная сталь с полимерным покрытием, 2 — двухкомпонентный клей на полиуретановой основе, 3 — конструкционные ламели минеральной ваты на основе базальтового волокна, 4 — лабиринтное замковое соединение

Для увеличения показателя жёсткости и прочности стеновая модификация облицовывается листами из стали. А также такие плиты имеют высокий коэффициент теплоизоляции и отличаются огнестойкостью.

Кровельные панели и их характеристики

Особенность использования кровельных плит влияет на их технические характеристики. Так как кровельные модели применяются при монтаже крыши, они имеют высокие влагоизоляционные характеристики. Это свойство является очень важным, так как хорошая кровля должна защищать внутреннее пространство дома от атмосферных осадков.

Помимо усиленных водоизоляционных свойств, кровельные модели также отличаются теплоизоляционными качествами. Сэндвич панели, используемые для кровли, удерживают тёплый воздух, который стремится наверх, внутри дома. Это позволяет свести тепловые потери к минимуму. Фиксация кровельных плит производится с использованием саморезов к деревянным брускам.

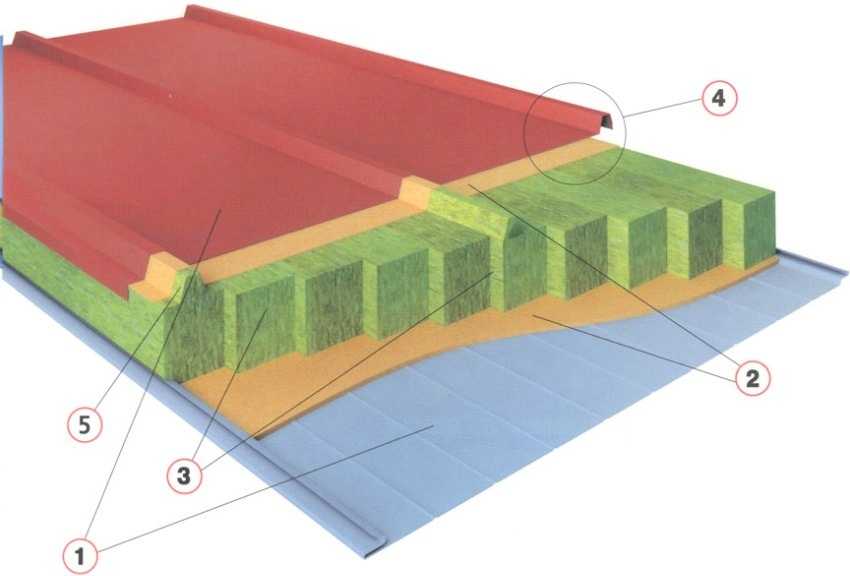

Конструкция кровельной сэндвич-панели: 1 — оцинкованная сталь с полимерным покрытием, 2 — двухкомпонентный клей на полиуретановой основе, 3 — конструкционные ламели минеральной ваты на основе базальтового волокна, 4 — лабиринтное замковое соединение, 5 — трапециевидная ламель из минеральной ваты на основе базальтового волокна

Также стоит сказать, что такие изделия являются шумоизолирующими. Они оснащаются специальными фиксаторными элементами, которые позволяют проводить быструю установку и усиливают защиту от атмосферных осадков. Эксплуатационный срок таких изделий довольно долгий. Ещё одно преимущество использования кровельных сендвич панелей заключается в том, что они не деформируются со временем и не теряют своих свойств.

Угловые сендвичные панели: размеры и цены

Угловые сендвичные элементы применяются для дизайна, а также предохранения углов здания от воздействия низких температур. Очень часто жильцы домов сталкиваются с тем, что плохо изолированные углы постройки промерзают в зимнее время года. Такие плиты могут иметь одну из двух форм:

  • прямоугольная;
  • закруглённая.

Угловая плита может иметь толщину от 60 до 250 мм, а длина и ширина сендвич панели находится в размерном диапазоне 0,4-3 и 1-1,2 м соответственно.

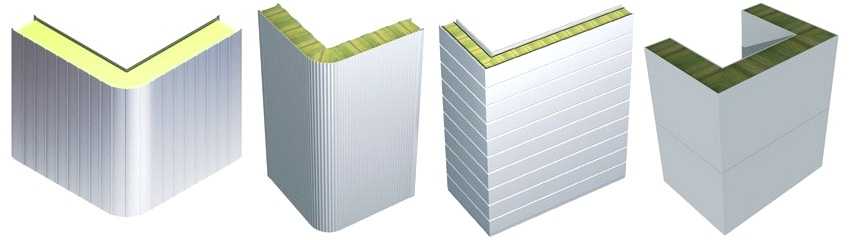

Различные вариации угловых сендвич-панелей

Стоимость угловых панелей с утеплителем из базальтового волокна колеблется в пределах 1500–2500 руб. за 1 м².

Типы и классы

Уже говорилось, что изделия начали применяться очень активно в 90-х годах, однако в Европе их оценили значительно раньше – приблизительно в 70-х. обычно можно заметить немало преимуществ у таких изделий. Есть несколько типов сэндвич панелей, которые наиболее часто используются в строительной практике: морозильные и холодильные, нередко применяются стеновые и прочие.

Есть много особенностей, которые вызывают различие панелей по их свойствам и выполняемым функциям. Поэтому все панели различаются между собой.

Есть несколько классов сэндвич панелей:

  • Премиум.
  • Люкс.
  • Стандарт.
  • Бюджет.

Различаются между собой все эти классы по толщине обкладок, слою цинка, ширине и по стоимости соответственно

Чем более бюджетный вариант, тем больше различаются основные характеристики, поэтому им нужно уделить особое и должное внимание

Таким образом, в настоящее время производители предлагают широкий выбор изделий по самым привлекательным ценам, и в целом, каждый может выбрать для себя наиболее подходящий вариант.

Сэндвич-панель: что это такое

Сендвичи, используемые при строительстве домов, состоят из трёх слоёв. Два внешних слоя изготавливаются из одинакового материала, причем наиболее популярным считается оцинкованная сталь. Это связано с высокими техническими характеристиками оцинковки, среди которых: отличная коррозийная устойчивость и резистентность к высоким температурам. Также распространены сендвичи из алюминия и ориентированно-стружечных плит (OSB).

Строение сендвичной панели с внутренним слоем из пенополистирола

Самые распространённые утеплители, которые используются при производстве сендвичных панелей: пенополистирол (ППС), пенополиуретан (ППУ) и минеральная вата. Пенополиуретановые изделия обладают высокими теплоизоляционными показателями и стойкостью к влаге.

Основным преимуществом таких плит считается то, что строения из сэндвич панелей можно возводить даже в тяжёлых климатических условиях. Отечественные компании, при производстве таких строительных материалов, ориентируются на технологии, используемые в США и Канаде.

Производство сэндвич-плит из оцинкованной стали и минваты

Эксплуатационная область панелей, выполненных в виде сендвича

Данные строительные элементы практически лишены недостатков, что обуславливает их высокую популярность. Рассмотрим, какие постройки возводятся с помощью сэндвичных плит:

  • жилые дома;
  • спортивные сооружения;
  • офисные и административные здания.

Такие изделия подразделяются по назначению на 3 основные разновидности:

  • для стен;
  • для кровли;
  • для окон.

В первом случае установка строительных элементов выполняется на каркас из металла. Стеновые плиты используются для организации наружной коробки дома, а также внутренних перегородок. Кровельные и оконные сендвичи также используются при монтаже различных сооружений и отличаются от стеновых моделей по техническим характеристикам и стоимости.

Сендвичные панели применяют в строительстве различных зданий

Использование сендвичных плит позволяет выполнить проект в короткий срок за минимальную стоимость. Благодаря небольшому весу таких панелей, исключается необходимость в организации высокопрочного фундамента.

Сэндвич-панели нередко применяются при организации разного рода ограждений, а также для проведения реконструкционных работ на различных строительных объектах. Жёсткие плиты, которые отличаются ребристым внешним слоем, используются для возведения лёгких каркасных конструкций. К таким конструкциям можно отнести, например, гаражи и киоски.

Достоинства и недостатки сендвич панелей

При выборе материала для постройки дома необходимо обращать внимание на все его характеристики. Рассмотрим основные преимущества использования панелей сендвичей:

  • высокая скорость строительства, которая позволяет реализовать проект в кратчайшие сроки;
  • выгодная стоимость;
  • возможность организации не только механической защиты, но и теплоизоляции;
  • отсутствие необходимости в дополнительном утеплении здания;

С помощью сендвич плит можно построить здание в кратчайшие сроки

  • небольшая масса плит, которая позволяет снизить нагрузку на фундамент постройки. Этот пункт значительно упрощает строительство дома из сендвичных панелей;
  • для монтажа таких плит нет необходимости использования специальной строительной техники;
  • фасадные панели являются не только материалом для возведения постройки, но и декоративным элементом, поэтому не нужно тратить время на наружную отделку здания.

Как и любое другое строительное изделие они имеют и некоторые недостатки, на которые следует обратить внимание:

  • готовая постройка, выполненная из таких плит, не может противостоять значительным механическим нагрузкам;
  • при внутренней отделке комнат необходимо учесть тот факт, что перегрузка сендвич плиты может привести к её разрушению.

Для монтажа крупногабаритных панелей придется использовать специальную технику

Стеновые сендвичные панели: размеры и цены панелей

Стеновые сэндвичные панели применяются для возведения стен и перегородок. Соотношение размеров сендвичных панелей и цен варьирует, в зависимости от того, какие материалы были использованы при производстве плиты. Например, для выполнения одинаковой теплоизоляции дома необходимо использовать плиты с ППУ, толщина которых составляет 50 мм или изделия, содержащие внутри слой минваты 100 мм.

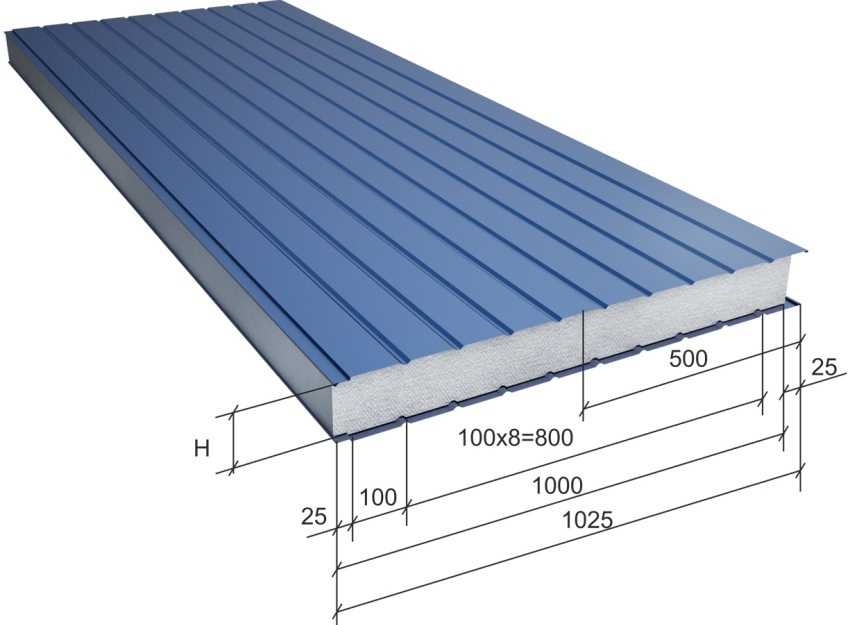

Стандартный размер стеновой сендвичной панели, Н = 50, 80, 100, 120, 150, 200 или 250 мм

Для монтажа промышленных сооружений используются изделия, длина и ширина которых составляет 7,5–8 и 1,15 м соответственно. Использование длинных панелей позволяет упростить и ускорить монтаж здания.

Длина стандартного листа находится в пределах 3-8 м, ширина – 1,2 м, толщина – 40-320 мм.

Из минусов сэндвич панелей для стен можно отметить слабую сопротивляемость к механическим воздействиям. Для улучшения показателей прочности листы покрывают специальными защитными составами. Разнообразие ассортимента позволяет без труда выбрать и купить сендвичную панель. Цена разных видов стеновых плит указана в таблице ниже (за 1 м²):

 Тип стеновой панели Наполнитель Цена панели, в зависимости от толщины, руб./м²
Толщина панели, мм
40 60 80 100 120
Стальная плита с защитной плёнкой ППУ 1120-1190 1340–1420 1510–1595 1725–1800 1930–2020
ПИР 1175–1260 1395–1480 1565–1650 1780–1870 2050–2095
ППС 1000–1200 1150–1350 1175–1390 1200–1400 1250–1450
Базальтовая вата 1180 1200 1280 1330 1380
Плита из нержавейки ППУ 1680–3795 2100–4010 2335–4195 2565–4400 2680–4610
ПИР 1870–3850 2080–4075 2265–4255 2480–4470 2700–4700
ППС 2630–3880 2640–3910 2690–4250 2740–3990
Базальтовая вата 2160–3970 2230–4040 2290–4110 2360–4180

Цены и размеры сэндвич панелей для кровли

Популярность данных плит при монтаже кровли обуславливается тем, что они изготавливаются вместе с утеплителем. Таким образом, время возведения кровельной конструкции уменьшается в несколько раз. Самый распространённый материал, из которого, изготавливаются такие панели – оцинкованная сталь со специальным защитным покрытием. На втором месте находится нержавеющая сталь. Размеры кровельных сэндвич панелей лежат в диапазоне: длина 8-16 м, ширина 1000 мм и толщина 40-160 мм.

Многие компании выпускают нестандартную по размерам продукцию, поэтому в случае необходимости можно оформить индивидуальный заказ. Стоимость кровельных панелей отличается в зависимости от толщины и типа утеплителя, а также материала изготовления. В таблице ниже указаны примерные цены за 1 м² различных кровельных плит:

 Тип кровельной панели Наполнитель Цена панели, в зависимости от толщины, руб./м²
Толщина панели, мм
40 60 80 100 120
Стальная плита с защитной плёнкой ППУ 1315–1390 1515–1600 1650–1750 1880–1960 2390–2480
ПИР 1330–1410 1550–1630 1710–1790 1900–2000 2150–2250
ППС 1200 1250 1300 1350
Базальтовая вата 1300 1370 1430 1480
Плита из нержавейки ППС 2950–4410 3000–4440 3050–4550 3100–4600
Базальтовая вата 2380–4550 2440–4600 2510–4670 2580–4750

Купить сендвичную панель любого типа можно в специализированном магазине или строительном гипермаркете. А также можно оформить заказ необходимого строительного материала через интернет.

Сэндвич-панели: внешний вид и назначение

Свое название материал получил благодаря схожести с трехслойным бутербродом, роль хлеба в котором играют две облицовочных поверхности, а роль начинки — слой теплоизоляции. Самой известной разновидностью материала считается СИП-панель (структурно- изолированная панель). Панели нашли применение:

  • В жилищном строительстве. Служат основой быстровозводимых каркасных строений.
  • В коммерческом строительстве. Для возведения промышленных и крупных общественных сооружений, торгово-складских посещений, залов и автомоек выбирают панели с металлической облицовкой.

Этот бескаркасный строительный материал, отвечающий всем производственным нормам, служит основой для домов, известных под названиями: модульные, панельные, каркасные, каркасно-панельные. По функциональности панели делятся на стеновые и кровельные.

Монтаж кровельных сэндвич-панелейИсточник proroofer.ru

Стеновые

Панели используются для возведения стен, межэтажных перекрытий и несущих перегородок, а также как отделочный материал. По типу внешнего профиля они бывают гладкие и профилированные. Последние делятся на простые и декоративные (с эффектом сайдинга или бревенчатой структуры).

Материал применим для утепления и реконструкции старых зданий. Ключевыми свойствами, определяющими качество панелей, являются прочностные и теплотехнические параметры, а также пределы огнестойкости.

Кровельные

Материал широко используется при монтаже не только скатных крыш, но и других типов кровельных конструкций с углом более 5°. Кровельные сэндвич-панели обладают металлической облицовкой и волнообразным профилем, повышающими жесткость изделий. Профилирование может быть двухсторонним или лицевым. Дополнительные требования, предъявляемые к кровельным панелям — долговечность и высокая несущая способность.

Фасадная облицовка сэндвич-панелямиИсточник parki48.ru

Декоративные (отделочные)

Сэндвич-панели для дома повсеместно применяются при облицовке фасадных частей домов, отделки оконных и дверных проемов (фасонные элементы)

Они имеют прекрасный внешний вид, надежно изолируют здание от влаги (что особенно важно при устройстве вентилируемых фасадов) и устойчивы к УФ-излучению. Декоративные панели изготавливаются из:

  • Древесины. Применяются для наружных и внутренних отделочных работ.
  • Пластика. Практичный бюджетный вариант.
  • Металла. Могут использоваться для отделки лоджий и балконов, при реставрации и ремонте.

Как ухаживать за панелями

Загрязнения счищаются щёткой средней жёсткости, с применением мыльной воды.

После монтажа панели обрабатывают эмалью. Нельзя использовать щелочные, абразивные и кислотные средства. Подвергать поверхность сильному механическому воздействию.

Особого ухода панели не требуют. Но следует знать, что крепить к ним оборудование, лестницы и т.д. без несущих конструкций запрещено. Панели не рассчитаны на крепление к ним дополнительного груза.

При обнаружении повреждений, необходимо загрунтовать участок и покрыть его лакокрасочным материалом. Предварительно поверхность очищают и обезжиривают.

Минусы сэндвич-панелей

Имеются у материала также слабые места:

Самонесущая конструкция стенки. Применение на ней дополнительной нагрузки запрещается.
Хрупкость наружных слоев

Это предъявляет повышенные требования осторожности при транспортировке, складировании и установке панелей. Значительные повреждения поверхности невозможно отремонтировать: такой элемент приходится менять

Учитывая этот момент, рекомендуется при закупке материала делать запас на возможные потери.
Требования к строгому соблюдению монтажной технологии. Специфика конструкции сэндвич панелей такова, что в случае даже небольшого нарушения горизонтальности и вертикальности установки может произойти разгерметизация соединительных участков. В результате это приводит к ухудшению теплоизоляционных и несущих характеристик конструкции.

Не рекомендуется использовать изделия на основании дешевого пенополистирола, которые через 5 лет заметно теряют свои первоначальные свойства.

Проекты зданий

Чтобы здание было введено в эксплуатацию, нужно составить и подать в соответствующие инстанции грамотный, соответствующий действующим нормам проект. Сделать его самостоятельно сложно, но если ознакомиться с документацией, вполне возможно.

Из сэндвич панелей можно спроектировать и построить жилые дома высотой до трех этажей, здания с мансардой и жилым чердаком, бытовки, сараи, летние кухни, банные комплексы и гаражи. Если в вопросах планирования возникают трудности, лучше обратиться в специализированную организацию, которая сделает и согласует пакет проектной документации.

Проектное положение панелей

Сначала всегда осуществляют их строповку. Производится она на специальной площадке неподалеку от монтажной захватки.

Строповка с помощью специального двухветвевого стропа ваполняется вакуумными захватами при вертикальной или горизонтальной раскладке.

В тех местах, где размещаются захваты, с панелей снимают предохранительную заводскую пленку, поверхность освобождается от пыли и грязи, а если нужно, то и от наледи.

На панель накидывают страховочный ремень, изготовленный из прочного текстиля: для подстраховывания строповки он соединен с механизмом захвата. Подготовленные панели к месту установки подаются приподнятыми на один метр (не выше), потом они опускаются до определенного уровня (30 см) и размещаются в требуемом положении.

Все панели должны быть установлены в соответствии с проектом: на опорные места по заранее отмеченным ориентирам

Неважно, временно или постоянно, но панель должна быть хорошо закреплена специальной оснасткой для монтажа: кондуктор, распорки со струбцинами, покос и прочее. Лишь после ее закрепления панель можно освободить от крана

Перед финишным закреплением сэндвич-панели важно скрупулезно проверить точность установки, привести ее в проектное положение. Только после этого в соответствии с проектом она закрепляется

После этого ее можно освободить от временных креплений.

Важно постоянно следить за перемещением панели и за ее подъемом – чтобы она не прогибалась, не деформировались ее замки. На ее облицовке не должно образовываться вмятин и дефектов

Поэтому передвигать сэндвич нужно осторожно, с маленькой скоростью, без рывков и смещений.

Шаг крепления и монтаж панелей к металлоконструкциям при вертикальной раскладке

Панели обычно устанавливают гребнем вперед, то есть «шип в паз». Но можно делать это и «паз в шип», наоборот.

Обычно работу по монтажу начинают с угла строения: производят выверку вертикальности, далее прижимают панель к прогонам, закрепляют винтами-саморезами 5,5 см толщиной при их закреплении на ригелях и колоннах из металла.

Длина таких винтов меняется в соответствии с толщиной самих панелей. Для этого разработана специальная таблица.

Подобрав самонарезающие винты необходимой длины, их размещают в одной горизонтали по три штуки в ряд. Шаг крепления сэндвич-панелей к металлоконструкциям составляет около 40 см.

С верхнего торца начинается установка винтов, которые фиксируются к прогонам от верхнего ряда в направлении к нижним.

Если верх панели оставить незакрепленным даже на небольшое время, например, в перерыв, она может сломаться.

В том случае, когда для затягивания винта используется уплотнительная шайба, необходимо учитывать определенные нюансы. Если затяжка будет чересчур тугой, то шайба деформируется.

Процедура считается выполненной оптимально, если шайба не становится плоской, но плотно прижимается к листу.

Снаружи к поверхностям ригелей, балок и стеновых прогонов прикрепляют терморазделяющую полосу.

Это необходимо для понижения воздухопроницаемости в стыках, а также звуковой вибрации самих панелей.

Перед монтажом каждой последующей панели в «паз» замок предыдущей плиты вносят специальный уплотняющий герметик для наружных работ.

Вместо него можно использовать бутилкаучуковый герметизирующий 8-мм шнур или ТСП уплотнитель 8х3 мм.

С их помощью замок уплотняется с внутренней стены. Следующая панель вставляется именно в этот замок.

Потом проверяется плотность соединения, вертикальность панели, осуществляется ее крепление, проводятся все необходимые работы, как и с предыдущими.

Недопустимо образование неплотных соединений и щелей. Торцовые панельные швы обрабатываются ватно-минеральным уплотнителем.

Крепление панелей к конструкциям из стали при горизонтальной раскладке

Как и при вертикальной раскладке, на каркас строения (прогоны и колонны) в том месте, где они будут контактировать с панелями, применяется терморазделяющая полоса.

С угла объекта начинают монтировать панели. Пазом вниз панель устанавливается на цоколь, выверяется ее горизонтальность, и она надежно фиксируется.

Крепление происходит также, как и в первом случае, аналогичным образом, с помощью упомянутых ранее самонарезающихся винтов и герметика. Вертикальные стыки обрабатывают монтажной пеной и минеральной ватой, затем по проекту закрывают специальными фасонными элементами.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
