Пошаговая инструкция по врезке замка в межкомнатную дверь с фото и видео

Зачем платить за то, что несложно сделать и самому? Это самая простая и понятная инструкция по врезке замка в межкомнатную дверь, которую вы когда либо видели - читайте!

Как правильно врезать замок вмежкомнатную дверь

П ервым делом стоит определиться на какой высоте будет наш замок. Стандартная рекомендуемая высота — 965 мм, но я обычно делаю так, чтобы верхняя кромка замка была 1005 мм. Разница незначительная, но мне кажется, что так более удобно.

При разметке замка не стоит слишком сильно выходить за рекомендуемые размеры, так как в дверях МДФ имеется специальный дополнительный брус под установку замка. И если сильно отойти от нормы, то можно испортить дверь:(

П осле того, как отметили высоту замка — отбиваем угольком верхнюю кромку замка.

П рикладываем к боку двери защелку так, чтобы его верхняя часть совпала с отметкой и в том месте, где будет проходить крепление ручек ставим отметку.

Д алее перьевой насадкой для дрели сверлим сквозное отверстие

С начала пытался просверлить с помощью шуруповерта, но оказалось, что он немного не тянет и пришлось прибегнуть к помощи дрели.

Друзья, когда будете сверлить отверстие под врезку замков в межкомнатную дверь ни в коем случае не давите на сверло или коронку (если вы устанавливаете ручку — кноб). Все дело в том, что при сильном нажатии вы рискуете вырвать кусок двери в выходной стороне сверла, поэтому сверлить необходимо потихоньку, регулируя прижим.

Д алее необходимо засверлить в торце двери непосредственно под сам замок. Для этого также применяем перьевое сверло ∅ 20 мм.

Н а следующем фото видно, что просверленное отверстие немного мало для замка.

Стамеской расширяем отверстие, дабы не расколоть дверь. Потихоньку пристукивая молотком — достигаем нужных размеров.

Т рудимся в поте лица и вуаля…

П олученный результат меня устраивает — замок свободно заходит до конца.

З афиксировав замок (можно сразу посадить на саморезы), необходимо острым обойным ножом предельно аккуратно обвести по контуру замок. Если сомневаетесь, то можно просто хорошо заточенным карандашом. Смысл всей этой операции в том, чтобы как можно максимально точнее утопить замок вровень с поверхностью двери.

Д рузья, если немного зарукожопите, то ничего страшного. С каждой дверью опыта будет все больше и больше! После того, как наметили контур — необходимо стамеской выбрать деревяшку на глубину замка. Когда замок встал заподлицо его можно прикрепить саморезами.

Когда работаете стамеской — всегда держите ее так, как показано на рисунке выше. Если вы перевернете стамеску, то при ударе молотка наверняка выберете материала больше, что конечно можно исправить всякими подкладываниями щепок, но это уже «джамшутинг», а нам такого не «надь»!

Т еперь можно переходить к монтажу ручек. Кстати, направляющая для дверных ручек должна быть смонтирована пазом вниз.

К стати, немного слов о замке. Использовал замок фирмы EURO.

Н е самый дорогой, но и не самый дешевый. В итоге пластиковая защелка не отработала даже один день — захлопнулась и оставила закрытыми жену с моим младшеньким. Пришлось залезть к ним в комнату через окно (благо — частный дом) и открывать защелку. На следующий день приобрел замки PALLIDUM — никаких проблем.

О деваем дверные ручки на направляющие и при помощи шуруповерта прикручиваем каждую на три самореза.

К ак мы помним — направляющая установлена пазом вниз. Делалось это для того, чтобы шпилька, которая держит непосредственно саму ручку хорошо ее закрепила.

Д верные ручки установлены.

Н авинчиваем на них декоративные кольца и переходим к врезке ответной планки.

Как врезать замок в межкомнатную дверь

П риветствую Вас, друзья!

С пасибо, что читаете мой блог и сегодня я хочу поделиться с вами личным опытом по врезке замков в межкомнатные двери. Большинство межкомнатных дверей продаются без замков и их установка является дополнительной платной «опцией».

К ак вы знаете друзья, я не сторонник переплачивать и считаю, что установить замок — защелку самостоятельно вполне по силам даже самым отчаянным рукожопам! В есь процесс я покажу на примере МДФ дверей, которые являются самыми хрупкими и нежными(и дешевыми:).

К установке защелки необходимо приступать лишь после сборки дверной коробки и навески дверей на петли, ну и естественно после установки двери в проем.

К ак вы можете видеть — инструмент вполне нехитрый и должен присутствовать практически у каждого рукожопика! Итак, если все имеется в наличии, то можно приступать.

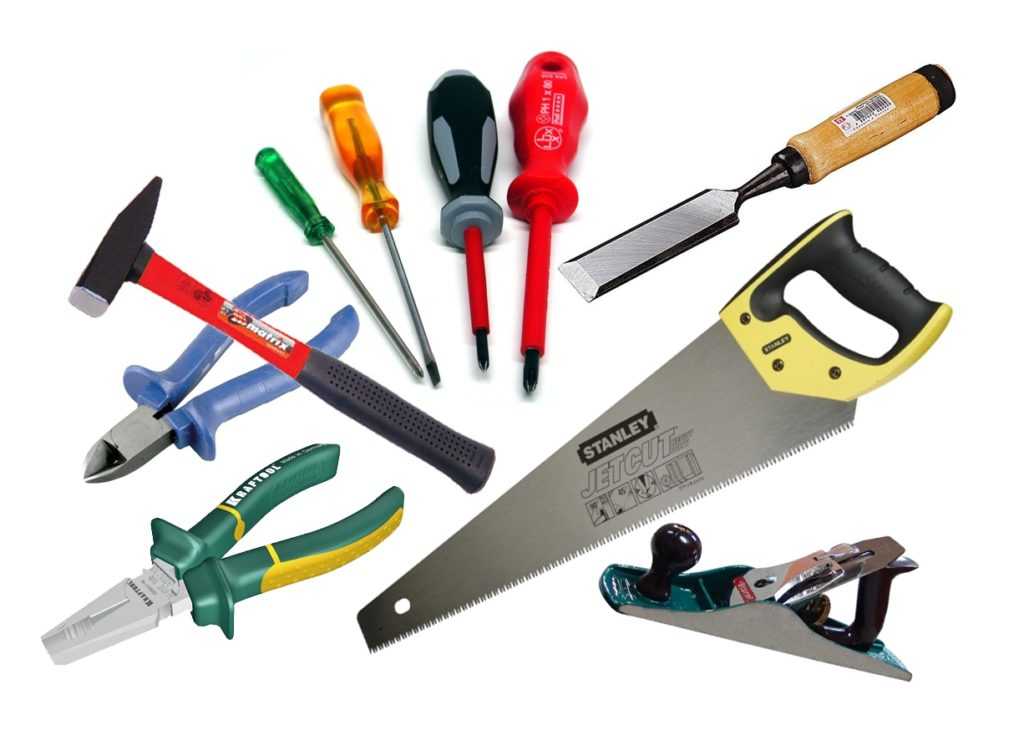

Инструменты для установки

Произвести самостоятельно установка замка в полотно не так и просто. Помимо знаний о ходе монтажа, необходим опыт работы с инструментами

Также важно следовать правилам техники безопасности

В ходе работ не обойтись без дрели, болгарки, молотка, сверл по металлу, шуруповерта, угольника, рулетки, крупнозернистого камня, чтобы затачивать дрель

Используя его можно расширить посадочную зону в двери под замок.
Во время использования электрических инструментов немаловажно исключить риски удара током. Необходимо пользоваться специальной защитой, только качественными инструментами и удлинителями

Подготовительный этап

Техника врезки зависит от конструкции запора. Легче всего установить ручку-защелку. С этой целью аккуратно делается отверстие необходимого диаметра. (Мастера рекомендуют проводить все отделочные и монтажные работы после того, как сделан ремонт пола.)

Установка межкомнатного замка с поворотным фиксатором (или с ручкой и личинкой) является более трудоемкой: необходимо будет сделать гнездо в торце полотна двери, а также 2 отверстия – для личинки и ручки.

Необходимо правильно рассчитать высоту, на которой будет устанавливаться ручка. При выборе деревянной двери ограничения по этому параметру отсутствуют. На каркасной конструкции ручку следует врезать в месте нахождения поперечного бруса, располагающегося на расстоянии 90-100 см от основания дверного полотна. Толщина вертикального бруса варьируется в зависимости от толщины дверного полотна.

Чаще всего установка запора происходит в установленную дверь, но можно врезать его и до монтажа. Когда углубление для замка планируется делать ручным электрическим фрезером, полотно необходимо прочно закрепить в положении лежа при помощи стапеля, повернув к себе обрабатываемую сторону.

Инструменты для врезки замка

Чтобы осуществить установку запорного механизма в дверь, нужно иметь такие инструменты:

  1. Карандаш для разметки.
  2. Столярный треугольник.
  3. Рулетку.
  4. Шуруповерт в комплекте с набором бит.
  5. Отвертки (плоская и крестовая).
  6. Сверло перьевого типа, сверло по дереву 6 мм, коронки необходимого размера.
  7. Молоток и стамеску.
  8. Долото.
  9. Стапель.
  10. Ручной электрофрезер.

Существуют специальные наборы инструментов, которые включают в себя все необходимые сверла и коронки.

Врезка замка фрезерным станком

Замок следует прикрепить к полотну, предварительно отступив расстояние в 1 м от пола. Ручка может быть расположена и на другой высоте в зависимости от пожеланий хозяев. Теперь нужно определить глубину врезки: при помощи треугольника обмеряется корпус механизма и отмечается необходимая глубина простым карандашом, верхнюю часть устройства обводим по контуру.

Затем следует выбрать место для замочной скважины и защелки. Запорное устройство измеряется от конца до центра замочной скважины, на двери делается разметка. После этого выполняется просверливание отверстий под замочную скважину и защелку с использованием перьевого сверла.

Затем производятся отметки для будущей выемки под замок. Для этого его следует прислонить к торцевой стороне двери ригельной планкой. Во фрезер вставляется фреза соответствующей окружности, после чего выполняется просверливание углубления. Следует позаботиться о том, чтобы ригельная планка целиком входила в полотно двери.

Затем необходимо вырезать выемку для замочной конструкции. Во фрезер «заряжается» пазовая фреза, с помощью которой вырезается желоб. Это необходимо сделать так, чтобы механизм запора четко помещался в него. Границы выемки следует обработать молотком и стамеской, чтобы придать им эстетичный вид.

Из углубления необходимо удалить стружку, после чего поместить туда замок. Планка ригеля прикрепляется при помощи саморезов к боковой части двери, а затем выполняется установка дверной фурнитуры.

Врезка замка без фрезера

Для установки запорного устройства вручную необходимы следующие инструменты:

  • карандаш;
  • линейка;
  • рулетка;
  • электродрель в комплекте со сверлом 10-14 мм;
  • стамески разной ширины;
  • напильники круглой формы.

Нужно отсчитать от 70 до 100 см от нижнего края полотна и отметить будущее месторасположение запорного механизма. Приложив его боком, следует сделать разметку его внутренней части, отметить ширину задней плоскости конструкции. После этого, согласно разметкам, просверливаем отверстия. Затем необходимо проделать сверлом отверстия вглубь двери. Для этого следует удерживать дрель под небольшим углом.

При помощи стамески нужно выровнять поверхность гнезда, чтобы механизм мог поместиться в него. Приложив запор к лицевой части полотна, следует разметить положение ручки и сердцевины, просверлить отверстия и выровнять их при помощи напильников. Этот же процесс повторить на противоположной стороне двери. Конструкция вставляется в паз, затем продевается стержень, на который крепятся ручки.

Язычок запора выставляется наружу. Ставятся отметки для языка на косяке двери, стамесками проделывается углубление под него, куда помещается ответная часть замка (планка). Планку закрепляют, после чего замок готов к эксплуатации.

Цилиндровые врезные дверные замки: их особенности

Все врезные устройства подразделяются на 2 группы в зависимости от принципа работы: цилиндровые и сувальдные. Первый вариант является довольно распространенным среди отечественных потребителей. Многие специалисты отмечают, что такие устройства не считаются лучшими. Двери, на которых установлен цилиндровый механизм, довольно трудно открыть с помощью отмычки, однако они не отличаются надежностью.

Принцип действия такого врезного замка для входной двери заключается в том, что внутри механизма располагается несколько цилиндров. Они находятся на разной высоте, поэтому открыть данный механизм посредством отмычки крайне сложно. В случае неправильной расстановки цилиндров замок заклинивает.

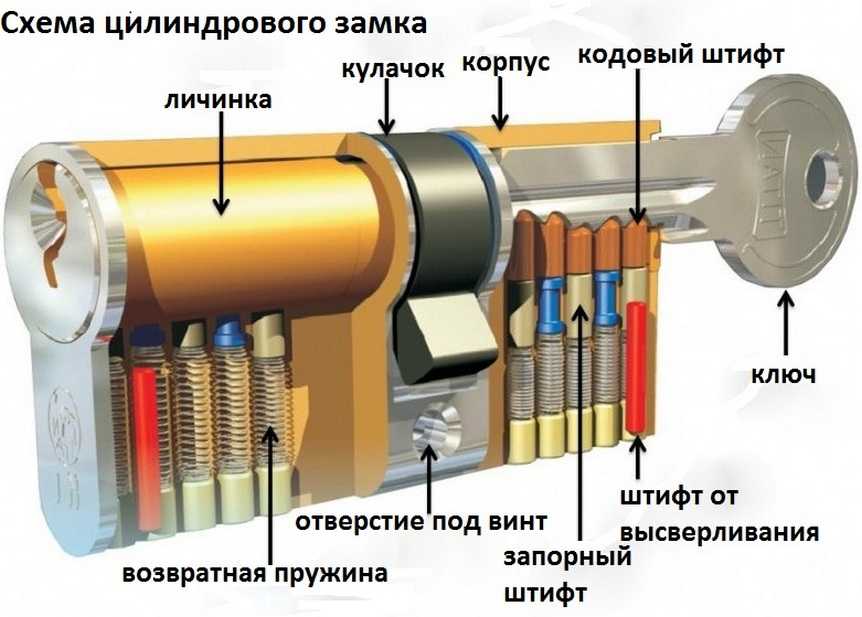

Принцип работы механизма цилиндрового врезного замка

У таких устройств есть одно слабое место – их личинка. Несколько сильных, локальных ударов позволяют выбить механизм из двери. Сегодня можно решить эту проблему путем приобретения дополнительной защиты. Только цилиндровые замки включают в свой состав личинку. Существует два распространенных варианта дополнительной защиты для таких устройств:

  • накладки;
  • шарики.

Накладки используются для того, чтобы исключить возможность выбивания замка. В свою очередь, шарики располагаются внутри механизма и препятствуют удалению прибора из двери с помощью сверла.

В настоящее время можно встретить множество фирм, занимающихся выпуском таких устройств. Большой популярностью пользуются цилиндровые врезные замки Булат. Это обуславливается их демократичной стоимостью. Механизм такого типа можно приобрести всего за 400-800 руб.

Для того чтобы повысить степень защиты цилиндровых замков используют шарики и накладки

Цилиндровые замки очень простые в использовании, что является их преимуществом. В случае потери ключей необязательно менять механизм полностью. Можно просто вставить другую сердцевину. Таким образом, данный тип замков – хороший вариант для входной двери, выполненной из дерева. При покупке врезного цилиндрического механизма рекомендуется позаботиться о дополнительной его защите.

Что такое личинка для замка: описание кодовой части

Личинка является основным механизмом врезного прибора. Она встречается только в цилиндрическом типе замков. Конструкция этой части довольно простая: внутри располагаются металлические разрезные стержни, которые присоединяются к пружинам. Их функция заключается в защите замка от вращения при использовании неподходящего ключа. Личинка присутствует не только во входных приборах, но и во врезных замках для деревянных межкомнатных дверей.

Личинки отличаются они разной степенью защиты и бывают только в цилиндровых замках

Помимо сердцевины, запорная конструкция врезного замка для двери включает в себя ригели. Эти детали, по сути, являются засовами, с помощью которых осуществляется закрытие дверного полотна.

Важно запомнить, что конструкция личинки может иметь различную степень защиты. Как правило, большинство вариантов, представленных на современном рынке, не отличаются высокими показателями безопасности

Перед приобретением замка рекомендуется проконсультироваться со специалистом по этому вопросу, который подскажет, какой прибор подойдет лучше всего в вашем случае.

Требуемый инструментарий

Перечень нужных инструментов состоит из:

  • карандаша для выполнения разметки;
  • столярного треугольника;


Треугольник

  • рулетки;
  • шуруповерта;
  • плоской и крестовой отвертки;
  • перьевого сверла, сверла по дереву 0,6 см и подходящей коронки;


Перьевое сверло

  • молотка и стамески;
  • долота;
  • стапеля;
  • ручного электрофрезера.


Долото
Стамеска

Сегодня в продаже есть наборы инструментов с требуемыми сверлами и коронками.

Как врезать ЗМ фрезерным станком

Прикрепите замок к двери на расстоянии 1 метр от пола. Ручку можно смонтировать на другой высоте, это уже зависит от ваших предпочтений. Теперь определитесь с глубиной врезки: треугольником обмеряйте корпус ЗМ и отметьте глубину карандашом, верхнюю часть замка обведите по контуру.

Определите место, где будет располагаться замочная скважина и защелка. Замок измерьте от конца до центра скважины, сделайте на двери разметку. Далее перьевым сверлом сделайте отверстия для скважины и защелки.

Теперь отметьте будущую выемку под ЗМ. Прислоните его к торцевой стороне дверного полотна ригельной планкой. Вставьте в фрезер соответствующую фрезу и сделайте углубление. Проконтролируйте, чтобы вход ригельной палки в дверь было полноценным.

Теперь сделайте выемку для ЗМ. «Зарядите» фрезер пазовой фрезой и врежьте ею желоб (он должен четко помещать механизм замка). Чтобы сделать края выемки эстетичными, обработайте их стамеской и молотком.

Удалите из углубления стружку и поместите туда замок. Ригельную планку прикрепите саморезами к боковой части двери и установите дверную фурнитуру.

Как поставить ЗМ без фрезера

Отсчитайте 0,7-1 метр от низа двери, пометьте расположение будущего ЗМ. Приложите его боком и разметьте его внутреннюю часть и отметьте ширину задней части. Основываясь на разметке, просверлите отверстия. Затем с помощью сверла сделайте углубление в двери. При выполнении этого действия держите дрель под углом.

Стамеской выровняйте гнездо, чтобы оно смогло полностью поместить ЗМ. Приложите запор к «лицу» двери и отметьте, как будет располагаться ручка и сердцевина. После проделайте соответствующие отверстия и выровняйте их напильниками. Аналогичную процедуру выполните и на другой стороне дверного полотна. Вставьте конструкцию в паз, проденьте стержень, на который закрепите ручки.

Запорный язычок выставите наружу. Поставьте для него отметки на дверном косяке, с помощью стамесок сделайте углубление, в которое поместится замочная планка. После того, как вы закрепите планку, ЗМ можно уже пользоваться.

Виды замков

Чтобы дверьми выполнялась основная функция, стоит поставить на входное металлическое полотно соответствующий замок. Какой подобрать — будет зависеть от ряда факторов. Следует учитывать, что не все запорные устройства пригодны для металлических полотен. Их следует выбирать, опираясь на толщину конструкции.

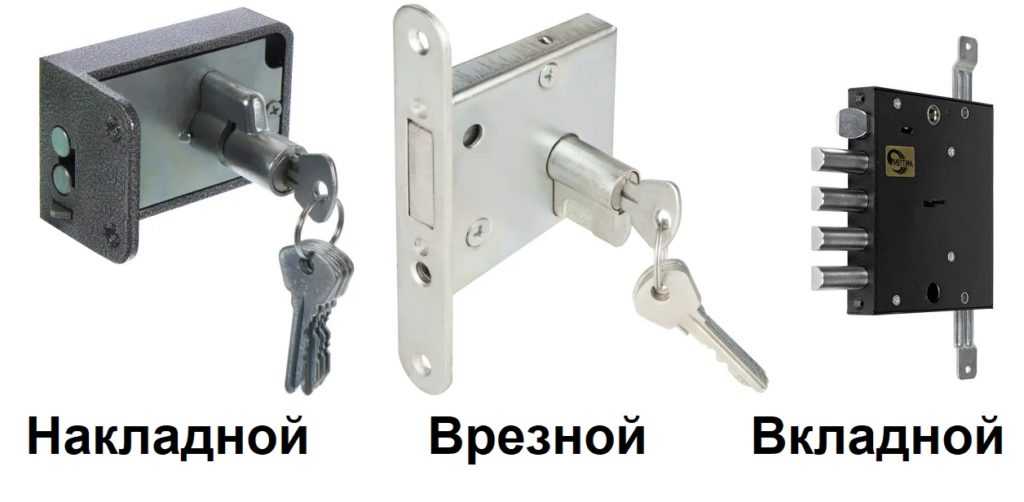

Модели по принципу монтажа:

  • Накладной – самый простой тип замка, поскольку главный механизм размещен с внешней части;
  • Врезной – устанавливается внутрь полотна, в заранее вырезанное отверстие;
  • Вкладной – монтаж проводится производителем, поэтому самостоятельная установка исключена ввиду своей сложности и необходимости полного разбора дверного полотна.

Перед тем, как поставить замок, необходимо обратить внимание на класс стойкости ко взлому. На железную дверь рекомендуют ставить устройства 3 и 4 категории

Они имеют наивысшую степень защиты. Замки со слабой защитой ставят там, где это не играет особой роли. Если на упаковке не указана информация о классе защиты, то такой замок лучше не покупать.

Из популярных моделей запорных устройств выделяют:

  • Сувальдные;
  • Цилиндровые;
  • Электронные;
  • Сувальдные.

Замок называют сувальдным благодаря сульвадам, которые представлены в виде стальных пластин. При открытии двери ключом они становятся в соответствии с установленным изготовителем порядком. Степень надежности будет зависеть от численности пластин, качества материала, использованного для их изготовления, присутствия бронированной вкладки.

Такой замок не просто выбить если нанести удар ногой или рукой по замочной скважине. Но, если захотеть, механизм реально вскрыть, подобрав отмыкающее устройство.

Цилиндровые

К наиболее популярным видам замков относятся цилиндровые модели, имеющие хорошую защиту от взлома. В них имеются стержни с конкретными оттисками, ключи с встречными в них пазами.

У таких замков высокая степень секретности, но взломать их не сложно, приложив грубую силу. Стоит брать те устройства, что имеют бронированную вкладку и высокую степень защиты. В случае утраты ключа нет необходимости в смене всего замка, потребуется заменить только внутреннюю часть.

Электронные

Замки интересны за счет новизны, конструкции и недешевой стоимости. Открывают их при использовании магнитной карты, путем введения кодового числа на панели либо пультом.

Продвинутые модели отворяются при помощи отпечатка пальца, сканированием глазной сетчатки.

Вывод

Врезка замка в межкомнатную дверь дело не хитрое и любой домашний мастер способен и ним справиться. Главное не забывайте о тех мелочах, на которые мы указали в статье.

Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

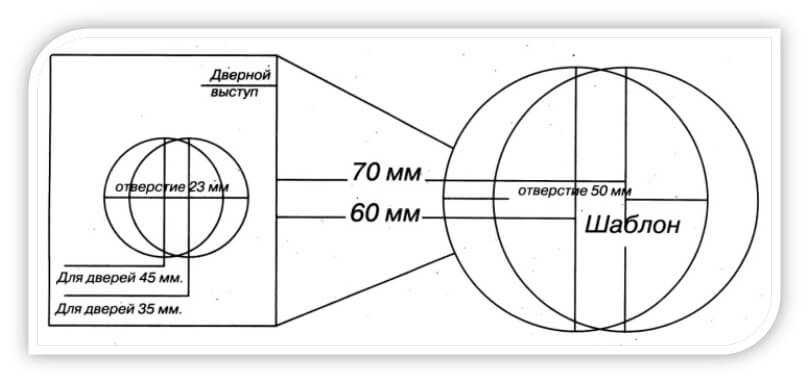

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки.После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень  плоскостью двери.

Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней

При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им  полагается.

Установите все части ручки на место поп прилагаемой инструкции, на том работа по монтажу ручки закончена. На самом деле делается это намного проще чем кажется, можете просмотреть видео ролик в котором наглядно увидите весь процесс монтажа замка своими руками.
