Пошаговая инструкция, как сделать опалубку для ленточного фундамента своими руками

Научитесь возводить с нуля под ключ и ремонтировать жилье своими руками: советы от профессионалов, пошаговые инструкции с фото и видео от специалистов.

Правила монтажа

Затвердевает фундамент в течении 2 недель

Чтобы избежать дополнительных работ по выравниванию горизонтального уровня, перед тем, как залить фундамент под дом своими руками, следует с помощью водяного уровня или специального прибора – нивелира обозначить верхний горизонтальный уровень фундамента. До этого уровня нужно залить бетон.

Полное затвердение раствора происходит в течение двух недель. И все это время залитый бетонный раствор будет требоваться в постоянном уходе: при необходимости поверхность бетона надо увлажнять, при обильных осадках — накрывать полиэтиленовой пленкой.

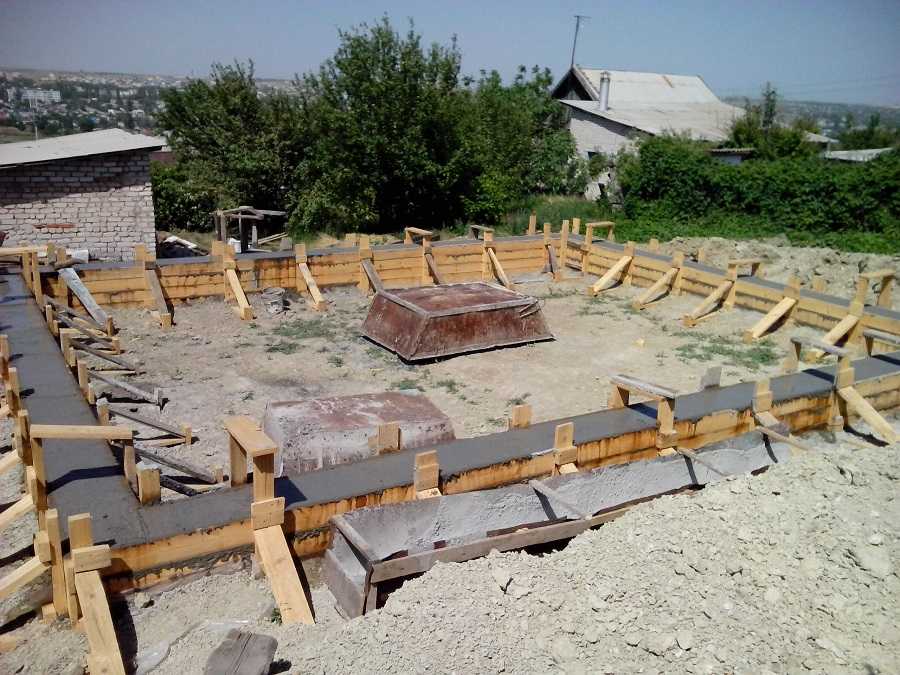

Опалубку, которая была установлена в самом начале строительных работ, лучше снять. Ленточный фундамент под дом в течение трех дней после заливки бетона уже набрал для этого необходимую крепость.

Знание и соблюдение технологического процесса при строительстве фундамента является залогом долговечности построенного дома своими руками.

Как определить размер фундамента под дом

Размеры комнат должны быть не менее тех норм, что установлены строительными правилами

Казалось ничего проще нет, сложить вместе площадь всех помещений, которые должны быть в доме, и будет известен его размер по горизонтальной плоскости.

К такому приему прибегают индивидуальные застройщики и после окончания строительства у них начинаются проблемы с приемкой в эксплуатацию построенного дома.

Чтобы избежать возможных недоразумений, следует обратиться к строительным правилам (СП 54.13330), регулирующих нормы площадей, применяемые при строительстве доме. Так площадь помещений должна быть не менее (квадратные метры):

  • общей жилой комнаты – 12 м;
  • спальни – 8 м;
  • кухни – 6 м;

Ширина помещений должна быть не менее:

  • кухни и кухонной зоны, если предполагается кухня-столовая – 1.7 м;
  • передней комнаты – 1.4 м;
  • внутриквартирных коридоров – 0,85 м;
  • ванной – 1.5 м;
  • туалета – 0.8 м.

Глубина туалета должна быть не менее 1.2 м при открывании двери наружу и не менее 1.5 м – при открывании двери внутрь помещения.

Следующим важным элементом, который следует применить, приступая к строительству, это бетонирование или глубина заложения. Отличной подсказкой в этом будет раздел «Глубина заложения фундаментов» СНиП 2.02.01-83 «Основания зданий и сооружений».

Для каких грунтов он подходит

Ленточный фундамент хорошо себя зарекомендовал на большинстве типов грунта. Однозначно не подходят для строительства ленты только торфяники, остальные варианты следует рассматривать особо.

Наиболее удачны скалистые или гравелистые почвы с низким залеганием грунтовых вод. Несколько хуже рыхлые пески. Наибольшую опасность представляют собой глины и суглинки, которые имеют свойство не пропускать воду, одновременно активно поглощая ее.

Такие грунты обладают значительными пучинистыми воздействиями и требуют производства больших объемов дополнительных работ — создание увеличенного слоя подсыпки, дренирование и утепление ленты.

Свайный фундамент

После проведения разметки на участке можно начинать организовывать отверстия под фундамент. Для большей прочности их глубина должна находиться ниже уровня промерзания грунта. После заливки фундамент обычно оседает, и предотвратить растрескивание или любые другие деформации основания дома можно, если соорудить в каждом отверстии песчаную подушку. Для этого грунт на дне отверстия нужно утрамбовать, сверху насыпать около 15–20 см песка, пролить его водой и также хорошо утрамбовать.

Заливаем раствор

Количество бетонного раствора для свайного фундамента можно рассчитать следующим образом: площадь опоры (дна одного отверстия) умножают на высоту сваи. Под площадью опоры одного столба понимается четвертая часть от диаметра проделанного в грунте отверстия в квадрате, умноженная на 3,14 (1/4πD2). Высота одной сваи представляет собой сумму глубины отверстия и длины сваи, которая будет находиться над землей.

Свайный — схема устройства

Подготавливать бетонный раствор нужно в таком количестве, чтобы он не оставался после завершения строительных работ. Сначала отверстие заполняется на 10-15 см. В него помещается арматура – металлическая труба или несколько металлических прутьев толщиной не менее 1 см. Арматура придаст фундаменту дополнительную прочность. После помещения арматуры в подготовленные отверстия бетон постепенно заливается до самого верха.

Правильная высота над землей

Участок ленты, возвышающийся над уровнем грунта, называется цоколем.

Он необходим для решения нескольких задач:

  • Подъем уровня пола первого этажа. Высота цоколя определяет плоскость установки перекрытия, которое большинство владельцев желает поднять над землей.
  • Защита материала стен от контакта со снеговыми массами в зимнее время. Если сугробы соприкасаются со стенами, возможно намокание и пропитывание материалов водой, что способствует разрушению конструкций дома.
  • Придание дому солидности, респектабельности. Высокий цоколь делает дом более привлекательным, увеличивает его размеры.

Обычно высоту цоколя делают не менее (минимальное значение) 40 см и выше.

Подготовительный этап

Подготовка, перед тем как залить фундамент под дом, имеет большое значение. На данном этапе необходимо сделать разметку участка под основание дома согласно составленному ранее чертежу. Глубина и толщина фундамента, его местоположение на участке зависит не только от рельефа местности, но и от состава грунта. Например, болотистая или глинистая земля требует свайного фундамента, неустойчивый грунт – монолитного основания, а ленточный фундамент подходит при наличии смешанного грунта.

Схема разметки фундамента

Разметка проводится при помощи веревки и колышков. Выбрав нужный тип фундамента и проведя разметку согласно чертежам, можно приступать к организации отверстий под фундамент. Для свайного фундамента со сваями круглой формы необходимо воспользоваться ручным или электрическим буром, ленточного – лопатой и буром, если нет возможности использовать специальную технику. Для получения монолитного основания потребуется мощная строительная техника.

Армирование фундамента

Армирование необходимо выполнять обязательно для литых ж/б фундаментов. Арматура внутри фундамента – это его прочность и устойчивость к внешним нагрузкам и изменениям.

Для армирования используют рифлёную арматуру с сечением от 14 мм и стальную вязочную проволоку.

Вертикальная арматура раскладывается вдоль всех траншей, из расчета по одному пруту на каждый угол. Если фундамент более 40 см в высоте, то рекомендуется укрепиться в центральной части лены еще двумя прутами. Далее,  вдоль осей и по горизонтали, с шагом в 40 см устанавливаются «П» – образные скрутки из арматуры. Вертикальная и горизонтальная арматура вяжется проволокой меду собой и со стенками опалубки.

Арматура должна вязаться с отступом в 5 см от стенок опалубки, основания и верха фундамента, то есть после заливки полностью должна быть утоплена в фундамент.  Снизу арматурную скрутку можно ставить на кирпичи.

Вместо проволоки не рекомендуется использовать сварку, поскольку это провоцирует возникновение коррозии в местах сварки.

Виды расположения швов

Швы в монолите могут располагаться:

  • вертикально;
  • под углом;
  • горизонтально.

Согласно требованиям СНиП сваи и колоны могут послойно заливаться только с образованием швов, расположенных горизонтально. Ленточные фундаменты допускают присутствие и вертикально направленных швов. В таком случае арматура, расположенная горизонтально, должна связывать углы здания.

Горизонтальные швы требуют установки вертикальной арматуры в обязательном порядке. На практике монолитные ленты заливаются горизонтально ориентированными слоями, так как создание отдельных монолитных блоков более трудоемко.

Подготовка и расчеты

Расчета размеров, арматуры и количества бетона монолитного ленточного фундамента зависит от габаритов основания. Количество бетона и арматуры связано с:

  • типом фундамента (прокладывается только контур дома или есть разбивки внутри на сектора);
  • маркой бетона;
  • шириной и длиной «ленты»;
  • толщиной и высотой основания.

Тип ленточного фундамента определяется уровнем нагрузки:

  1. Заглубленный – для массивных зданий, строящихся на мягкой почве.
  2. Мелкозаглубленный – используется при незначительных по весу постройках, а также для заборов и домов из дерева.

По глубине заложения, в мелкозаглубленном варианте, пояс из бетона при малоэтажном строительстве устанавливается на 20-50 см в землю. Во втором случае – он заглубляется ниже 50 см.

Для расчета количества материалов нужно определить площадь фундамента, найти требуемый объем бетона для заливки и количество металла, которое потребуется. Также понадобится определиться с объемом дерева для опалубки.

Чтобы рассчитать арматуру самому, посмотрите видео:

Расчет фундамента по несущей нагрузке отражен в видео:

Подробнее о расчете ленточного фундамента читайте здесь.

Пошаговая инструкция по заливке ленточного фундамента

Бетонирование рассмотрено на примере монолитной ленты. Чтобы возвестить опорную часть строения, необходимо разметить участок строительства. Для этого используют обноску и строительный шнур. Нужно показать грани ленты.

Устройство обноски

После разметки выполняют разработку грунта. При отсутствии подвала достаточно откопать траншею. На ее дне нужно выполнить песчаную подушку. Она выполняет несколько функций:

  • выравнивание грунта;
  • предотвращение морозного пучения;

Грани траншеи должны идти точно по шнурке

Следующий этап — установка опалубки. В этом качестве применяют заложенный в смету материал: доски (съемный тип) или пенополистирол (несъемный). Второй вариант выполняет функцию не только формы для заливки бетона, но и утепления подземной части здания. При установке опалубки поднимаю цоколь на нужную высоту.

Далее монтируют арматурные каркасы. В ленточном типе рабочие стрежни располагаются горизонтально. Они воспринимают изгибающие нагрузки. Подробнее об этом читайте в статье “Армирование ленточного фундамента“.

Пример размещения армирующего каркаса в ленточном фундаменте

При заказе бетона с завода в положенный срок нужно обеспечить удобный подъезд к месту строительства. В противном случае техника не сможет добраться до участка.

Заливка бетона

Для заливки потребуется несколько человек. После укладки смеси ее нужно уплотнить. Это можно сделать глубинными вибраторами или обычным прутком арматуры (штыкование). Задача заключается в удалении пузырьков воздуха, которые после застывания станут слабым местом конструкции. Здесь возможно появление трещин.

Первый этап ухода за бетоном — сохранение в нем влаги. Если материал будет сохнуть слишком быстро, появятся поверхностные трещины. Конструкцию нужно укрыть мешковиной или полиэтиленом. Раз в несколько часов ее увлажняют чистой водой. Так продолжается в течение недели.

Пленка поддерживает требуемый влажностный режим при твердении

Не стоит полагать, что заливка бетона под силу только профессионалам. Но и нельзя беспечно относиться к этому процессу.

Источник

Бюджетный столбчатый фундамент с ростверком

Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет

Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр

К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.

Этап I. Изготовление ям

Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.

В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.

А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.

Этап II. Установка столбов

Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.

Этап III. Второе бурение

Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался. Прочность его может достигать до 11 тонн нагрузки.

Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.

Этап IV. Строительство ростверка

Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.

Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.

Подготовительный этап

Начать стоит с шурфов или бурения. Главная цель при проведении этого мероприятия – выяснить, какие грунты расположены на участке, а также узнать уровень залегания грунтовых вод. Закладывать фундамент нужно с соблюдением правила: отметка подошвы должна быть как минимум на 50 см выше уровня расположения горизонта воды.

Как правильно делать исследование грунта? Для этого используют два метода:

  • отрывка шурфов (глубоких ям, размеры в плане обычно составляют 1х2 м);
  • ручное бурение.

В первом случае рассматривают почву на стенках ямы. Также проверяют, не пошла ли со дна вода. Во втором варианте исследуют грунт на лопастях инструмента.

После того как определили, какая почва имеется на участке, потребуется найти ее прочностные показатели. Сделать это можно с помощью специальных таблиц.

Таблица несущей способности разных типов грунтов

Стоимость закладки основания под дом может составлять до 30% от сметы на все здание. Чтобы избежать перерасхода средств, нужно выполнить расчет, который позволит найти оптимальные параметры конструкции, которые позволят одновременно гарантировать минимальные затраты, прочность и надежность. Для вашего удобства вы можете воспользоваться онлайн-расчетом.

Разновидности несущий конструкций

Давайте на этом остановимся более подробно. Многие люди задаются вопросом о том, как правильно заливать ленточный фундамент под дом своими руками. Однако они не имеют совершенно никакого представления о его разновидностях. Какой-либо единой классификации не существует, а основные различия заключаются лишь в нескольких характеристиках, основной среди которых являются глубина залегания. Она зависит от создаваемой нагрузки. Если вы собираетесь построить двухэтажный дом из тяжелых материалов, то фундамент должен быть достаточно толстым и прочным.

Что касается технологии возведения, то в зависимости от нее основания подразделяются на два типа:

  1. Монолитный. Является одним из наиболее распространенных. Представляет собой цельную конструкцию, состоящую из бетонного раствора и армировки. Данная разновидность обладает высокой прочностью и долговечностью, простотой монтажа и относительной дешевизной.
  2. Сборный. Встречается в строительстве намного реже, чем монолитный. Это обусловлено тем, что устройство ленточного фундамента более сложное. Он собирается из отдельных блоков, изготавливаемых на заводе, поэтому обходится намного дороже. Помимо этого, для возведения такого основания требуется специализированная техника, что также увеличивает затраты. Швы между элементами заливаются бетоном, а с внешней стороны их заделывают гидроизоляционным материалом. Такой тип фундамента не может быть возведен на неустойчивых типах почв.

Сборный фундамент используют в случае строительства многоэтажных домов, возводимых из тяжелых материалов. Как правило, в большинстве случаев актуальность его использования ничем не оправдана. Именно поэтому большинство людей останавливаются на монолитных основаниях.

Требования к опалубке

Так как вся эта система создается для того чтобы придавать форму бетонным и железобетонным изделиям, то она должна быть достаточно прочной и упругой, чтобы противостоять давлению массы жидкого бетона. Потому к материалам для опалубки предъявляются довольно серьезные требования по части прочности. Кроме того, собранные щиты должны иметь гладкую и ровную внутреннюю поверхность: она формирует стены фундамента, а на них затем закрепляются гидро- и/или теплоизоляционные материалы. Крепить их легче к ровным (хотя бы относительно) поверхностям.

Материалы для съемной конструкции

В строительных организациях есть конструкции из металла, собираемые на шпильках и болтах. В частном строительстве щиты опалубки делают из досок, влагостойкой фанеры и ОСП. В качестве упоров и распорок используются деревянные бруски. Никто не мешает изготовить конструкцию из металла, но это очень дорого и при одноразовом использовании нерентабельно.

При строительстве коттеджа или дачного домика чаще всего применяют щиты из досок. Породы использовать можно любые, и хвойные, и лиственные.  Лучше брать обрезную: через опалубку не должен сочится раствор, а с необрезной доской такого добиться нереально.

Как выглядит опалубка для ленточного фундамента в разрезе

При высоте фундамента до 1,5 метров доска для опалубки должна иметь толщину не менее 40 мм. Скрепляются щиты при помощи брусков сечения 60*40 мм или 80*40 мм. Если высота фундамента большая — он глубокого заложения — таких брусков будет недостаточно для того, чтобы удержать массу бетона. При высоте больше метра использовать нужно брусок 50*100 мм и больше.  Для сборки используют гвозди или саморезы. Их длина — 3/4 от общей толщины доски и бруска (для приведенных выше размеров 60-70 мм).

Делают опалубку и из фанеры. Есть даже специальная опалубочная, ламинированная бумагой с синтетическими пропитками. Покрытие имеет повышенную стойкость к агрессивным средам, которой и является жидкий бетон. Маркируется этот материал ФСФ (с использованием формальдегидного клея).

Толщина фанеры для опалубки — 18-21 мм. Щиты собираются на металлический или деревянный каркас. Деревянный каркас делают из бруска 40*40 мм, крепеж использовать нужно более короткий —  50-55 мм. При использовании фанеры работать будет проще с саморезами: гвозди забиваются тяжело.

Конструкция щитов опалубки из фанеры и ОСП

ОСБ используется для этой цели нечасто, но такой вариант тоже имеет место. Толщина примерно такая же: 18-21 мм. Конструктивно ничем не отличается от щитов из фанеры.

Размеры листов этих листовых материалов подбирайте исходя из габаритов требуемых щитов опалубки — чтобы отходов было как можно меньше. Особого качества поверхности не требуется, потому можно брать низкосортные материалы, которые и называют обычно «строительными».

Из чего сделать опалубку для фундамента решайте сами: зависит от цен на эти материалы в вашем регионе. Обычный подход —  экономический: что  дешевле, то и используют.

Возможные ошибки и советы по возведению

При формировании фундамента допускается ряд ошибок, которые ухудшают качество ленточной основы. Для устранения возможных проблем требуется следовать нескольким правилам:

  1. Даже при небольшой массе забора глубина залегания не должна быть меньше 50 см, так как малозаглубленная лента будет подвержена воздействию почвы при вспучивании.
  2. При наличии склонов или канав, а также других отрицательных факторов устанавливают мощное основание, которое будет обладать устойчивостью.
  3. Не стоит экономить на качестве материалов, в частности это относится к бетону, так как это снизит прочность ленты.
  4. На металлические трубчатые столбы устанавливают крышки, которые устраняют возможность попадания влаги внутрь.
  5. Подушка требует обязательной утрамбовки.
  6. Столбы вяжутся с металлическим каркасом до заливки.
  7. Обязательно проводится гидроизоляция, в том числе при установке столбов.

Ленточный фундамент

Представляет собой железобетонную ленту по периметру дома и под внутренними несущими стенами.


По глубине заложения делится на:

  • незаглубленный;
  • мелкозаглубленный;
  • заглубленный.

По способу возведения:

  • монолитный;
  • сборный;
  • сборно-монолитный.

Заглубленный монолитный ленточный фундамент опирается на глубинные слои почвы, поэтому выдерживает морозное пучение. Мелкозаглубленный фундамент также устойчив к пучению, если провести специальные мероприятия — утепление, подушка, возможно дренаж. Однако он не подойдет для зданий из тяжелого материала или строений в несколько этажей.

Преимущества ленточного фундамента:

  • Надежность.Устойчивость к пучению грунта, при соблюдении некоторых условий (либо ниже глубины заложения, либо утеплен и цоколь и грунт вокруг дома).
  • Долговечность — при соблюдении технологии, дом на таком фундаменте прослужит до 150 лет.
  • Технология строительства проста, не требует высокой квалификации рабочих.
  • Строительство ленточного основания возможно при неравномерной плотности грунта.
  • Ленточный фундамент, в отличие от плитного, можно возводить и на склонах.
  • Возможность устройства подвала или подполья.В здании на ленточном фундаменте легко провести (и впоследствии обслуживать) инженерные коммуникации.
  • Позволяет строить дома с утяжеленными перекрытиями.
  • Возможность комбинировать разные виды ленточного фундамента на одном участке.
  • Нет жестких требований к армированию основания, потому что, конструкция сама по себе прочная. При хороших характеристиках грунта и соблюдении технологии строительства, постройки без армирования служат десятилетиями.

Недостатки:

  • Большие трудозатраты (земляные работы, армирование, устройство опалубки, вывоз грунта).
  • В отличие от плиты, ленточный фундамент не заполняет всю площадь под домом, а значит, дополнительно потребуется делать перекрытия или полы по грунту.
  • На строительство ленточного фундамента необходимо большое количество материалов.
  • Строительство своими силами занимает много времени.

Интересно: Ленточный фундамент: пошаговая инструкция.
