Как рассчитать объем бетона?

Расчет объема бетона для разных типов фундаментов и ремонтных работ. Как правильно рассчитать необходимое количество материала, формула точного расчета бетона.

Самостоятельный расчет объема монолитного плитного основания

Плитное основание – это монолитная железобетонная конструкция, располагающаяся по всей площадью строения. Такой фундамент в большинстве случаев выполнен в форме прямоугольника или квадрата. Следовательно, основными параметрами также считаются длина, ширина и высота железобетонной конструкции. Расчет объема выполняется по формуле:

V = S*H.

В этой формуле буквой «S» обозначена площадь основания, а буква «H» — это высота плиты.

Например, нужно определить объем бетона, который потребуется для заливки монолитной плиты размером 8*8 метров и высотой 0,3 метра.

Вначале определяем площадь основания:

S = 8*8 = 64 м 2 .

https://youtube.com/watch?v=pJkLoqCvt1Y

Теперь высчитываем объем бетона, необходимый для заливки монолитной плиты указанного размера:

V = 64*0,3 = 19,2 м 3 .

Очень часто монолитное плитное основание имеет ребра жесткости, в этом случае объем высчитывают отдельно каждого участка, суммируют полученные значения, а затем добавляют к общему результату.

Выполняя расчет кубатуры фундамента, важно понимать, что неправильный результат может привести не только к перерасходу строительных материалов, но и стать причиной деформации и разрушения основания и всего строения. Поэтому необходимо ответственно подойти к процессу, а лучше всего доверить выполнение расчетов квалифицированным специалистам

Расчетные значения

Приступая к расчету на калькуляторе: указывается количество бетона, которое нужно получить для проведения строительных работ. Его вес рассчитывается кубометрах. Можно рассчитать тяжелые бетоны в различных объемах – от промышленных до малых, переведя предварительно количество литров в кубический метр (например 40 л = 0,04 м3).

Марки прочности бетона в расчете

Важнейшие условия для получения необходимой марки цементного раствора — правильный выбор и точность вычисления составляющих. От произведенных вычислений пропорций зависит качество и предназначение бетона:

  • Марка М500 — служит лучшей основой для строительства фундамента промышленных объектов, особых зданий, конструкций и гидросооружений.
  • М250 – М350 – используется для ленточного фундамента в частном строительстве, стен в многоквартирных домах, а также плитных оснований.
  • М150 – М200 – пригодны для возведения легких конструкций в индивидуальном строительстве.
  • М50 – М150 – применяются в отделочных работах, при обустройстве участков (ландшафтный дизайн).

Расчетная формула для приготовления бетонного состава рекомендована методикой, прописанной в ГОСТ 27006 — 86 (1989) «Бетоны. Правила подбора составов» и ГОСТ 7473 — 94 «Смеси бетонные. Технические условия».

Состав и пропорции заполнителей

Характеристики бетонной смеси зависят от точности произведенных расчетов цемента, гравия, воды, поэтому онлайн-калькулятор станет удобным инструментом, чтобы высчитать пропорции в кубах.

При использовании раствора важно учесть размер фракций, соотношение песка, щебенки или гравия. Свойства тяжелого бетона будут зависеть от следующих видов заполнителей, применяемых одновременно:

  • крупные – к ним относят щебень (гранитный, известняковый, шлаковый) или гравий. Они отвечают за устойчивость, а также дают меньшую усадку после отливки бетона.
  • мелкие – это песок карьерного, речного или керамзитового видов. Его наличие в смеси убирает пористость и повышает плотность бетона. Размер песчинок влияет на водонепроницаемость и плотность бетона: чем меньше – тем лучше и крепче.

Создавая бетонную смесь, важно придерживаться точных пропорций. Они определяют долговечность произведенных работ и выступают гарантией качества

Марка цемента

Цемент является материалом, связывающим между собой все компоненты. Выбор марки зависит от технологии бетонирования, вида бетона и расхода раствора в м3. В случае нарушения пропорции цемент влияет на недолгосрочность эксплуатации, что влечет проведение повторных работ.

Подвижность бетонной смеси

Подвижность – это способность раствора эффективно заполнять опалубку. Она указывает на легкость работ со смесью и качество уплотнения. Заполнение формы для заливки площадки производится с помощью трамбования, вибраций или просто под собственным весом. Существуют следующие категории подвижности бетона:

  • Ж1 и Ж2– жесткие смеси бетонов, применяемые при строительстве объектов гражданского и промышленного назначения, железобетонных конструкций, а также опорных площадок. Использование вибрационных устройств для усадки обязательно.
  • П1 – применяется при возведении тонких стен, опор, плит с армированием не более 1%. Сопровождается отливка ручным или механическим уплотнением.
  • П2 – используется для изделий с армированием более 1% — балок, деталей мостов или в частном строительстве — для изготовления пола в гараже, придавая им особую прочность. Уплотнение производится ручным или техническим способом.
  • П3 – такой раствор хорошо заполняет пространство, но еще недостаточно пластичен, чтобы заливать им сложные формы без использования вибрационной техники. Применим в индивидуальном и коммерческом строительстве.
  • П4 – бетон легко заполняет полости самостоятельно, без дополнительной усадочной техники. Можно использовать бетононасос. Такой раствор экономит время на заливку площадки и упрощает его.

Наличие пластификаторов, помимо основного назначения – повысить пластичность раствора, способствует эффективному перемещению пгс (песчано-гравийных смесей), различных наполнителей, что обеспечивает качественную отливку. Это положительно влияет на структуру бетона, убирая излишний воздух из состава. Пластификаторы являются обязательным ингредиентом стройки высокого класса.

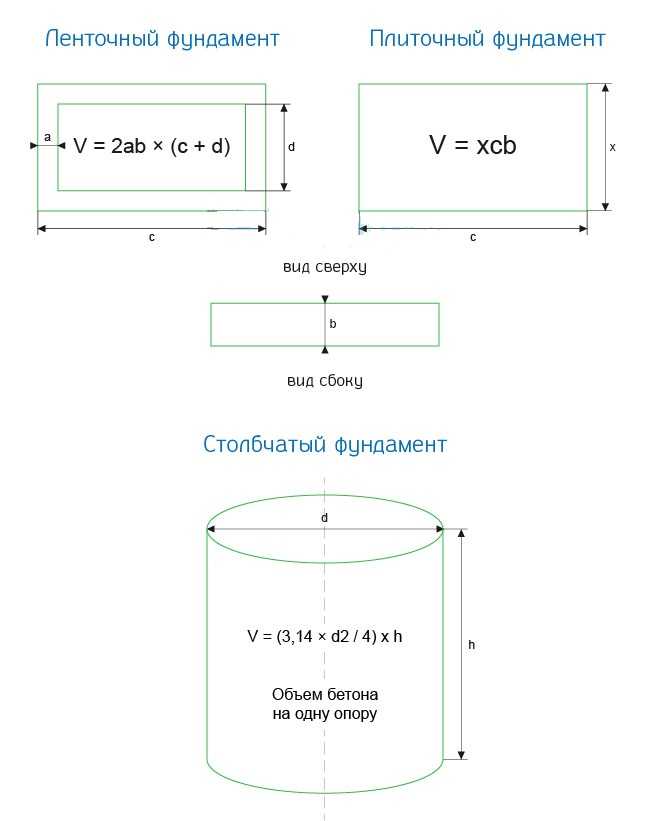

Сколько нужно бетона на фундамент

Подготовленная конструкция заливается бетонной смесью, и ее количество определяется в кубометрах.

Чтобы выполнить расчет объема бетона для возведения фундамента, сначала проверяют на возможность несения проектной нагрузки с учетом характеристик почвы в месте строительства. Для приведения в соответствие проектируемого основания указанным параметрам и для соблюдения нормативов, изменяют его геометрические размеры (глубину, ширину) и схему армирования. Полученные размеры подставляют в формулы расчета и вычисляют сколько кубов бетона нужно.

Ленточный

При расчете бетона для ленточного фундамента необходимы следующие параметры: длина ленты, ее ширина и высота. За высоту принимается расстояние от подошвы до обреза. Обычно обрез расположен в 50-60 см над поверхностью земли.

При глубине подошвы (части, находящейся под землей) в 160 см и размере его части над землей в 60 см, итог составит 220 см. Глубину заложения монолитного ленточного основания определяют в зависимости от свойств почвы и от марки бетона.

Ширина ленты зависит от веса здания, толщины стен и грунта. В соответствии с нагрузкой, в конструкцию ленты устанавливают необходимое число прутов продольной арматуры нужного диаметра, определяют шаг и диаметр хомутов.

Протяженность ленты — это сумма длин всех наружных и внутренних несущих стен дома. Для коттеджа размером 8х10 м с внутренней несущей стеной протяженностью 10 м, она составит 46 метров:

(10 м + 10 м + 8 м + 8 м = 36 м) + (10 м) = 46 метров.

Расход бетона для основы такого дома при ширине ленты 0,5 м и высотой 2,2 м:

46 (Д) х 0,5 (Ш) х 2,2 (В) = 50,6 кубометров.

Плитный

Чтобы рассчитать кубатуру бетона для этого типа фундамента, определяют полный объем плиты. Это и будет искомым значением и равняется произведению площади плитного основания на его толщину.

Площадь коттеджа 8х10 метров равна 80 кв.м. К примеру, толщина плиты составляет 25 см. Таким образом, расход смеси составит:

(80 кв.м) х (толщина: 0,25 м) = 20 кубометров.

При вычислениях важно учитывать вес здания. При большой нагрузке нужно либо увеличить толщину плиты, либо добавить ребра жесткости. Их делают по несущим стенам (в т

ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью

Их делают по несущим стенам (в т. ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью.

Заливка конструкции ребер жесткости будет дополнительной величиной, которая прибавляется к общему расходу и определяется следующим образом:

(площадь поперечного сечения ребра жесткости) х (общая длина ребер).

Столбчатый

Представляет собой столбы, расположенные с определенным шагом под опорными точками. Чтобы рассчитать бетон для такого фундамента, определяют значения для одной опоры и умножают на их количество.

Объем одного столба, так как он, по сути, является цилиндром, соответствует произведению площади поперечного сечения на длину.

Пусть диаметр столба принимается 40 см. S = ¼πd² = ¼ х 3,14 х 0,4² = 0,13 кв.м. При высоте в 2,2 м искомая величина: 0,29 м³.

Для итогового определения расхода бетонной смеси для столбчатого основания умножают полученную величину на количество столбов.

Полученные результаты, несмотря на простоту формул, являются довольно точными. Это поможет избежать лишних затрат и заказать или приготовить оптимальное количество бетона для заливки фундамента. Однако, при проведении подготовительных земляных работ, транспортировке и разгрузке, усадке почвы и т. д., возможно дополнительное увеличение итоговой цифры на 3-10%.

Формула для вычислений

Необходимое количество бетона должно соответствовать параметру опалубки. Поэтому чтобы произвести расчет кубатуры бетона для забивки фундамента необходимо знать геометрические размеры формы. Вооружившись рулеткой замеряем уже поставленную форму, и опираемся на нужные параметры:

  • ширину;
  • высоту;
  • длину.

Как показывает многолетняя строительная практика, опираясь в расчетах на уже готовую опалубку можно получить более точные вычисления, нежели руководствуясь сухими цифрами рабочих чертежей. К тому же производя повторные измерения можно выявить ошибки в монтаже формы для фундамента и вовремя их устранить.

В случае простых фигур формула расчета имеет следующий вид:

(Д х Ш) В = V

При выполнении подсчетов величины следует приводить в единую систему расчетов – см, м. В отношении бетона чаще всего используется параметр – м3, реже литры. При переводе единицы измерения между величинами используется пропорция: 1 м3 бетона = 1000 л. При этом плотность состава не оказывает влияния на количественные показатели. Смесь уплотненная, например, вибрацией, по своей кубатуре соответствует литражу, как и изготовленные по обычным технологиям материалы для бетонирования.

В случае строительства фундамента сложной конфигурации объект условно расчленяется на простые фигуры – параллелепипеды или иные простые элементы (круги, цилиндры и т.д.). Производится расчет для каждого элемента по отдельности, полученные значения суммируются.

Как рассчитать толщину?

Правила расчета железобетонных фундаментов регламентированы действующими стандартами СНиП 52-01-2003 и СП 52-103-2007. Расчет ведут, зная все конструктивные особенности проектного сооружения, тип грунта, климатические условия в регионе и т.д.

Вычисление плитного основания по несущей способности

Зная тип грунта на участке, инженеру не составит труда найти справочную информацию о его оптимальном значении давления.

Удельное давление конструкции на грунт рассчитывается методом деления суммарных нагрузок на опорную площадь основания.

Зная, какой нагрузки не хватает для удовлетворения оптимальных условий, рассчитывают необходимую массу раствора, умножая разницу на площадь основания, переведенную в квадратные сантиметры. Далее, зная площадь и массу плиты, находят высоту монолита по классическим формулам.

Сбор нагрузок

Чтобы собрать все нагрузки, нужно знать:

  • параметры дома;
  • количество и толщину стен;
  • плотность строительных материалов;
  • количество пролетов;
  • тип крыши;
  • среднее количество выпадающего снега в регионе;
  • характер эксплуатации сооружения.

Последовательность операций:

  • расчет площади всех стен без оконных и дверных проемов;
  • определение площади перекрытий без лестничного проема, а также кровли;
  • расчет массы стен, перекрытий, крыши;
  • определение эксплуатационной нагрузки (вес людей и оборудования – приблизительно 150 кг/м2 площади первого и каждого межэтажного перекрытия);
  • определение массы снежного покрова на квадратный метр кровельного перекрытия (справочная информация).

Полученные массы суммируют и прибавляют к ним запас прочности, равный 15–20%.

Проверка на опрокидывание

Завершающий этап, который позволяет инженеру удостовериться в том, что «плавающая» плита сохранит устойчивость в процессе эксплуатации под действием сил со стороны сейсмической активности и сезонных подвижек грунта.

Проверяют соблюдение условия:

  • M_u  – момент сил опрокидывания к оси мелкозаглубленного основания;
  • M_z  – момент сдерживающих сил относительно указанной оси;
  • y_c – коэффициент условий работы для различных типов грунта (скальные породы – y_c=0,9, не скальные – y_c=0,8 );
  • y_n – коэффициент надежности, равный 1,1 на стадии эксплуатации и единице – на этапе строительства фундамента.

Плиточный фундамент.

Плитный фундамент – это монолитная конструкция, залитая под всю площадь здания. Чтобы произвести расчет, нужны базовые данные, то есть площадь и толщина. Наша постройка имеет размеры 5 на 8 и его площадь будет 40 м 2 . Рекомендуемая минимальная толщина 10-15 сантиметров, значит заливая фундамент нам необходимо 400 м 3 бетона.

Высота основной плиты равняется высоте и ширине ребра жесткости. Значит если высота основной плиты 10 см, то глубина и ширина ребра жесткости также будет 10 см, из этого следует, что поперечное сечение 10 см ребра будет 0,1 м*0,1=0,01 метра, затем умножаем результат 0,01 м, на всю длину ребра 47 м, получаем объем 0,41 м 3 .

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

  • воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
  • выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

  • провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
  • определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.


Расчет фундамента на примере бани 6×4 метра

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

  • тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
  • конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
  • марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
  • уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:

  • количество опорных колонн;
  • диаметр и высоту свай;
  • размеры находящейся в грунте расширенной части опоры;
  • габариты ростверка;
  • конфигурацию ростверковой конструкции;
  • марку используемой бетонной смеси.

Калькулятор бетона на фундамент в виде монолитной плиты


Расчет материалов для плитного фундамента

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:

  • длины плитной основы;
  • ширины фундаментной плиты;
  • высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.

Масса куба бетона

Масса бетона является одной из его характеристик. Этот показатель позволяет дать качественную оценку физических и механических свойств и состава. Если конструкция сохраняет параметры долговечности и прочности, то использование более лёгких растворов значительно удешевляет стройку не только за счет стоимости сырья, но и снижения затрат на его транспортировку.

Материалы

Для приготовления 1 куба бетона понадобятся:

  • Цемент (точность 1 кг);
  • Щебень (точность 5 кг);
  • Вода (50% объёма цемента);
  • Песок.

75% объема составляет заполнитель. Вес 1м3 бетона легких типов может варьироваться от 500 до 1 800 кг. Масса тяжелых составов составляет порядка 1 800-3 500 кг. При расчетах исходят из цифры 2 300-2 500 кг. Согласно стандартам, масса компонентов отличается в зависимости от марки.

Удельный вес материала показывает, сколько весит один куб бетона. Принято разделять его на 4 вида:

1. Особо лёгкий.

Ячеистый с большим количеством пор, составляющих до 85% общего объёма. Размер ячеек – до 1,5 мм. Используются в теплоизоляции.

2. Лёгкий.

Содержит пористые заполнители (керамзит) и 600 г песка. Используется в качестве готовых блоков.

3. Тяжёлый.

Считается классическим. Имеет в составе крупный заполнитель. Диапазон назначения очень широк.

4. Особо тяжелый.

С крупными заполнителями типа барита гематита или магнетита. Часто применяется в качестве защиты от радиоизлучения на атомных станциях.

В таблице приведены некоторые нормы расхода на 1 куб:

марка щебень, кг песок, кг цемент, марка, кг вода, м3
М100 1 440 870 М300, 214 0,21
М150 1 440 855 М400, 235 0,21
М200 1 440 795 М400, 286 0,21

Удельный вес

Объёмный вес куба бетона прямо пропорционален его прочности и марке:

типы марки удельный вес, кг заполнители
особо лёгкие М50 — М75 до 500 пористый (перлит, вермикулит)
лёгкие М100 — М200 500-1800 керамзит, туф, пемза
тяжелые М200 – М400 1800-2500 горные породы высокой плотности (кварц, известняк, гранитный щебень)
особо тяжелые М 450 и выше 2500-3000 тяжелые материалы (железная руда, чугунная дробь)

В таблице приведены массы кубометров составов в зависимости от видов:

Вид кг/м3
Шунгизит 100-1 400
Вермикулит 300-800
Пеносиликат и газосиликат 300-1 000
На керамзитовом песке 500-1 800
Перлит 600-1 200
На перлитовом песке 800-1 000
На кварцевом песке 800-1 200
Газозол и пенозол 800-1 200
Пемзобетон 800-1 600
На вулканическом шлаке 800-1 600
На зольном гравии 1 000-1 400
Аглопоритобетоны на топливных (котельных) шлаках 1 000-1 800
на гранулированных доменных шлаках 1 200-1 800
на гравии или щебне из камня 2 400
Железобетон 2 500

Сколько нужно бетона на фундамент

Подготовленная конструкция заливается бетонной смесью, и ее количество определяется в кубометрах.

Чтобы выполнить расчет объема бетона для возведения фундамента, сначала проверяют на возможность несения проектной нагрузки с учетом характеристик почвы в месте строительства. Для приведения в соответствие проектируемого основания указанным параметрам и для соблюдения нормативов, изменяют его геометрические параметры (глубину, ширину) и схему армирования. Полученные размеры подставляют в формулы расчета и вычисляют сколько кубов бетона нужно.

Ленточный

При расчете бетона для ленточного фундамента необходимы следующие параметры: длина ленты, ее ширина и высота. За высоту принимается расстояние от подошвы до обреза. Обычно обрез расположен в 50-60 см над поверхностью земли.

При глубине подошвы (части, находящейся под землей) в 160 см и размере его части над землей в 60 см, итог составит 220 см. Глубину заложения монолитного ленточного основания определяют в зависимости от свойств почвы и от марки бетона.

Ширина ленты зависит от веса здания, толщины стен и грунта. В соответствии с нагрузкой, в конструкцию ленты устанавливают необходимое число прутов продольной арматуры нужного диаметра, а также определяют шаг и диаметр хомутов.

Протяженность ленты — это сумма длин всех наружных и внутренних несущих стен дома. Для коттеджа размером 8х10 м с внутренней несущей стеной протяженностью 10 м, она составит 46 метров:

(10 м + 10 м + 8 м + 8 м = 36 м) + (10 м) = 46 метров.

Расход бетона для заливки основы дома 8х10 м с одной внутренней несущей стеной в 10 м, при ширине ленты 0,5 м и высотой 2,2 м:

46 (Д) х 0,5 (Ш) х 2,2 (В) = 50,6 кубометров.

Плитный

Чтобы рассчитать кубатуру для этого типа, определяют полный объем плиты. Это и будет искомым значением и соответствует произведению площади плитного основания на его толщину.

Площадь коттеджа 8х10 метров равна 80 кв.м. К примеру, толщина плиты составляет 25 см. Таким образом, расход смеси составит:

(80 кв.м) х (толщина: 0,25 м) = 20 кубометров.

При вычислениях важно учитывать вес здания. При большой нагрузке нужно либо увеличить толщину плиты, либо добавить ребра жесткости

Их делают по несущим стенам (в т. ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью.

Заливка конструкции ребер жесткости будет дополнительной величиной, которая прибавляется к общему расходу и определяется следующим образом:

(площадь поперечного сечения ребра жесткости) х (общая длина ребер).

Столбчатый

Представляет собой столбы, расположенные с определенным шагом под опорными точками. Чтобы рассчитать бетон для такого фундамента, определяют значения для одной опоры и умножают на их количество.

Объем одного столба, так как он, по сути, является цилиндром, соответствует произведению площади поперечного сечения на длину.

Пусть диаметр столба принимается 40 см. S = ¼πd² = ¼ х 3,14 х 0,4² = 0,13 кв.м. При высоте в 2,2 м искомая величина: 0,29 м³.

Для итогового определения расхода смеси для столбчатого основания умножают полученную величину на количество столбов.

Полученные результаты, несмотря на простоту формул, являются довольно точными. Это позволяет избежать лишних затрат и заказать или приготовить оптимальное количество бетона для заливки фундамента. Однако, при проведении подготовительных земляных работ, транспортировке и разгрузке, усадке почвы и т. д., возможно дополнительное увеличение итоговой цифры на 3-10%.

Заливка уже рассчитанного бетона для ленточного основания

Практически любое проектирование нового здания имеет в составе раздел с расчетом необходимого объема бетона для заливки фундамента. Для некоторых типов фундаментов это сложный расчет, которым занимаются не только сметчики, но и строители.

При проектировании фундаментов любых зданий за основу берется план основания в разрезе, а уже потом по готовым эскизным планам рассчитывается объем бетона. Но есть еще одна особенность таких расчетов: для каждого типа основания рецептура состава будет иной, как и марочная прочность. Поэтому без предварительной подготовки всех исходных данных сложно обойтись.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
