Как выполняется замена нижнего венца деревянного дома своими руками: технологии и рекомендации

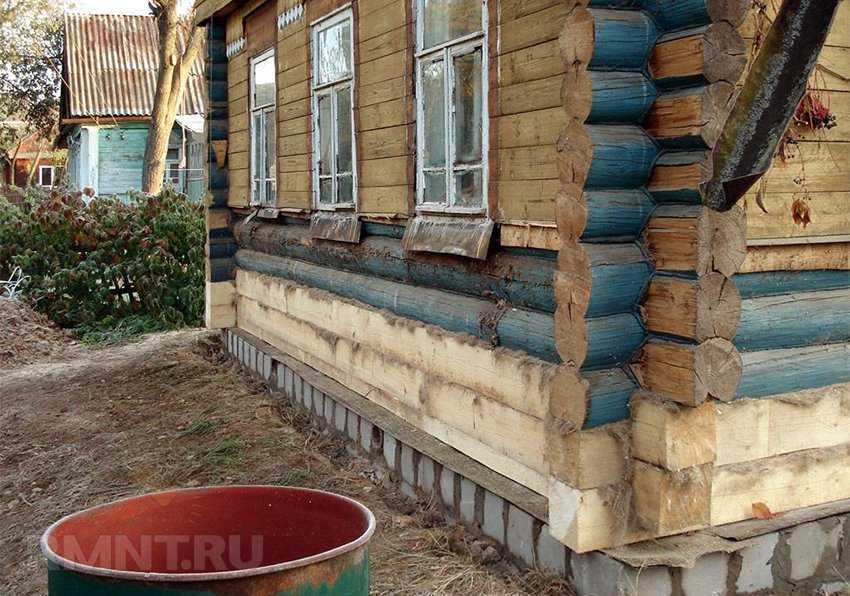

Замена нижних венцов полностью

Замену всего нижнего венца можно провести по вышеперечисленной схеме. Для этого потребуются большие затраты времени и сил, так как нужно будет постепенно отрезать все поврежденные участки, заменяя их новыми. Но есть и большое преимущество — уже не нужно будет поднимать сруб на домкратах.

Гораздо прочнее будет, если новый нижний венец составить не из кусков, а из цельных бревен. Для этого нужно сместить всю конструкции банного сруба, поднимая его с помощью домкратов.

Технология замены

1. Подготовительный этап:

Чтобы не треснули окна и двери во время поднятия сруба их вынимают;
Сруб должен остаться пустым, а поэтому нужно вынести из бани все тяжелые предметы;
Лаги пола, врезанные в нижний венец, нужно разобрать. Лаги, уложенные выше нижнего венца не разбирают;
Чтобы избежать повреждения потолочных перекрытий и кровли тяжелой трубой дымохода, его необходимо отделить;
Не поврежденные венцы сруба нужно зафиксировать. Делается это так: с внутренних и внешних сторон каждой стены на расстоянии 0,5 метров от углов сруба прибивают вертикально доски или бруски (толщина 4 см). Их нижние края должны заканчиваться точно там же, где и бревна неподлежащего замене венца (второй снизу), а верхние – крепится на бревнах самого верхнего венца. Для фиксации неповрежденных участков используется 16 досок, которые снизу и сверху должны быть закреплены сквозными нагелями. Делается это для того, чтобы при поднятии сруба на домкратах не повело его стены.

Как только все вышеперечисленные работы закончены – можно приступать к процедуре ремонта нижнего венца сруба.2. Основные работы

Процесс замены нижнего венца сруба зависит от типа фундамента.

Ленточный фундамент

Перевязка сруба состоит из верхнего и нижнего бревна, которые соединены и связаны в углу

Очень важно точно определить, какие бревна в прогнившем венце верхние, так как именно под ними будут устанавливаться домкраты;
В заменяемом венце сруба, на расстоянии 0,7-1 м от угла дома выбивают в фундаменте проем шириной 0,4 м. Из бревна нижнего венца, расположенного напротив образовавшегося проема, вырезают часть так, чтобы общая высота ниши позволила разместить там домкрат

По такой схеме делают точно такие же ниши на двух противоположных стенах. Расстояние от углов должно быть одинаковое;
Теперь нужно установить домкраты (2-4 штуки). Очень важным моментом, является выбор домкратов. Для этого нужно подобрать механизм с грузоподъёмностью не меньше 10 тонн. В зависимости от размера бани грузоподъёмность домкрата может достигать 25 тонн. Ошибка на этом этапе может привести к образованию перекосов и разлома бревен. Количество домкратов зависит от того, как буде подниматься сруб: весь сразу или каждая стена в отдельности. Но если поднимать стены поочередно, то это может привести к возникновению перекосов, поэтому лучшим вариантом будет поднять весь сруб вместе. Для этого нужно установить по 2 домкрата под противоположными стенами так, чтобы они упирались в верхние бревна перевязки венца;
Домкратами поднимают сруб на 7-10 см и удаляют нижние бревна перевязки;
Под нижними бревнами второго венца размещают надежные временные опоры, такие как кирпичи, бетонные блоки, бревна, доски, бруски. Главное, чтобы они выдержали вес всего сруба;
Домкраты, вместе с верхними бревнами ремонтируемого венца, опускают, а вместо них тут же устанавливают новые и поджимают домкратами. Все установленные под нижними бревнами второго венца опоры забирают. Верхние бревна перевязки размещают на нижних, а нижние бревна укладывают на фундамент. Очень медленно и синхронно опускают домкрат;
На последнем этапе проводят конопачение — запечатывают щели, образовавшиеся при соединении новых бревен со вторым венцом сруба. Для этого используют волокнистые материалы (паклю, мох и джут), которые забиваются в образовавшиеся швы.

Столбчатый фундамент

Выполнять замену венцов сруба на таком типе фундамента довольно просто.

Нужно установить 4 домкрата между столбиками фундамента, которые соединяются с верхними бревнами обвязки нижнего венца. Размещают их по 2 на каждую стену. Необходимо установить эти домкраты на очень прочном основании, таком как щит из досок, размером 50х50 см. Упираться в бревно головка штока домкрата должна только через металлическую пластину;
Домкраты синхронно поднимают. Дальнейшие действия точно такие же, как и при замене нижнего венца сруба ленточного фундамента.

Разница между заменами прогнивших венцов сруба с ленточным и столбчатым фундаментом состоит только в процессе установки домкратов. Первый вариант более трудоемкий, так как фундамент нужно частично разрушить. Для столбчатого фундамента это делать это не нужно, так как в его структуре много пространства для установки домкратов.

По каким причинам бревна могут сгнить преждевременно?

Эксплуатационный износ и повышенная нагрузка на нижнюю часть строения – это основные причины, которые приводят к повреждению древесины. Однако существуют факторы, из-за которых дерево гниет раньше планируемого срока:

В целях экономии или по недосмотру владельца для строительства были закуплены бревна несоответствующего качества: большой влажности, не прошедшие антисептическую и гигроскопическую обработку.
Низкое качество гидроизоляционного материала, защищающего сруб от агрессии окружающей среды.
Нарушение правил хранения во время возведения здания. Даже правильно просушенные бревна, хранящиеся в сырости или грязи во время стройки, теряют необходимые свойства.
Неграмотно смонтированная система вентиляции в хозяйственных помещениях с высокой влажностью (кухне, ванной). Нарушение циркуляции воздуха приводит к появлению прелых участков и дальнейшему гниению дерева.
Несоблюдение правил ухода за внешними деревянными элементами. Контакт бревен с грунтом в случае усадки засыпной завалинки приводит к промерзанию, дальнейшему оттаиванию, вследствие чего начинается процесс гниения.

Бревна могут сгнить преждевременно и по вине застройщика. Недосмотр, неправильная технология строительства, банальная «халтура» приводят к необходимости ранней замены бревен.

Инструкция по замене нижних венцов деревянных домов

Для каждого владельца здания, построенного из натурального экологичного дерева, рано или поздно встает вопрос о ремонте важнейших конструктивных элементов строения. А точнее – о замене нижних венцов деревянных домов. Задача это, прямо скажем, непростая, однако при наличии определенных теоретических знаний правил такого ремонта и необходимых инструментов замена нижнего венца производиться может своими руками, что поспособствует значительному сохранению ваших финансов. В данной статье речь пойдет именно о том, как собственноручно заменить венец, подпорченный временем.

Как защитить нижний венец дома?

Существует ряд мер, которые нужно предпринять еще во время строительства здания, чтобы защитить нижний венец. К таким мерам можно отнести:

создание довольно высокого фундамента. Минимальное расстояние, которое должно быть между грунтом и обвязочным брусом, должно составлять более 40 см для здания 6х6 м. Если здание имеет размеры 12х12, то минимальный просвет нужно оставить в пределах 60-80 см. Специалисты, имеющие опыт работы в строительстве таких зданий, советуют оставлять не менее 1 метра от грунта до первого венца и деревянных перекрытий. В процессе строительства здания обязательно учтите, что при влажной почве и угрозе, весеннего подтопления, нужно поднять дом (его первый ряд и цокольное перекрытие) на максимально возможную высоту
во время составления проекта и заливки фундамента под дом из бруса нужно обеспечить сухость в подполе. Нужно сделать закрытый утепленный подпол или поднять уровень почвы в подполе выше, чем вокруг здания. К примеру, насыпьте побольше песка. Не нужно делать погребов. Если песок влажный, его можно закрыть гидроизолом
очень важна хорошая вентиляция в подполе, которую можно обеспечить продухами. Их размер должен быть более 150 см², а диаметр более 14 см. Частота продух должна быть не менее одного на каждые 4 м. Общая площадь продухов для влажного и низкого подполья должна составлять более 3% от суммарной площади дома. Нижний венец не стоит закупоривать. Древесина должна максимально обветриваться. Большой ошибкой является закрывать ее рубероидом
в ленточном фундаменте наблюдается капиллярный подъем влаги по бетону. Поэтому обязательно необходима вертикальная гидроизоляция. На фундамент нужно положить 2-3 слоя гидроизола или рубероида, а уже после этого нижний венец
первые несколько рядов стоит создать из такой древесины, как лиственница, или дуб. Эти сорта древесины более устойчивы к гниению
все нижние балки необходимо обработать антисептиком. Обязательно приобретите проверенные средства и нанесите их в два слоя
обязательно сделайте отливы, чтобы вода не собиралась в лужи на фундаменте
также помогут сохранить нижний венец удлиненные свесы крыши, в таком случае первые венцы дома будут меньше мокнуть.

Замена нижних венцов деревянного дома своими руками: пошаговая инструкция с фото

Первым делом нужно поднять угол дома, если он осевший. В нашем случае угол осел и мы его поднимали примерно на 10 см.

Кстати, если в доме установлены пластиковые окна, то поднимайте максимально аккуратно, т.к. они могут лопнуть во время этой процедуры.

У нас же окна под замену, поэтому было не жалко.

Чтобы поднять дом использовали следующую схему:

Рядом с углом устаналиваем компенсатор усадки (видно на фото)

Такие компенсаторы есть в любых строительных магазинах. Затем зятягиваем компенсатор до упора. Желательно их ставить с обоих сторон угла.

Компенсатором усадки фиксируем угол

Теперь можем освободить место под самим углом и установить домкрат.

Поднимаем угол домкратом, в то же время зятягиваем компенсаторы усадки. Таким образом процесс становится более безопасным.

Далее под углами копаем ямы до глины или до твердой почвы (у нас глубина составила 50 см) под углами и можно в центре стен. Затем заливаем бетоном эти ямы.

После этого укладываем рубероид и выкладываем кирпичную тумбу до «живого» венца. Все что гнилое — выпиливаем.

Когда будут выложены тумбы, даем им схватится и можно дом опустить на них. После этого выпиливаем и удаляем сгнившие венцы.

Нам бы и следующий венец убрать, но на нем держатся половые лаги.

И вот таким образом сажаем весь дом на тумбы.

После этого нужно заложить пространство между тумбами. Для этого копаем неглубокую траншею (мы копали на штык), заливаем бетоном и поднимаем кладку до нормально венца.

Под кладку на бетон обязательно стелите рубероид.

Кирпичная кладка вместо венцов

После всех работ выглядит это все таким образом:

В нескольких местах оставьте отдушины (как на фото ниже), чтобы пространство под полом продувалось.

Обновление венцов дома домкратным методом подъёма

Подготовительные работы

Самый распространённый способ обновления нижних венцов подразумевает использование домкрата. Перед началом работ необходимо произвести подготовку строения к подъёму:

Максимально облегчите вес здания.
Удалите, если есть, часть внешней обшивки фасада .
Закрепите нижние неповреждённые брёвна вертикальными деревянными стяжками с шагом в полметра, желательно как с внешней, так и с внутренней стороны.
Снимите в доме плинтусы, по возможности отдалите пол от стен.
Отключите жёстко подключенные коммуникации: газ (силами обслуживающей организации), воду, канализацию.
Если в доме установлена печь или камин, то необходимо удалить часть пола вокруг них, разобрать дымоход или часть кровли и межэтажного перекрытия вокруг дымохода.

Материалы и инструменты

Подготовьте следующие материалы:

Огнебиозащитное средство для дерева.
Битумная мастика.
Подходящие по размеру брёвна или брус.
Любой уплотнительный материал для брёвен (пакля и т. д.).
Кирпичи, цементно-песчаная смесь для кладки — в случае необходимости обновления кирпичного фундамента либо замены кладкой венцов дома.

Инструменты:

Домкраты (с грузоподъёмностью как минимум 2,5-5 тонн) — 4 штуки, а также 4 металлических пластины для подпора.
Широкие блоки или брус, в качестве опорных.
Рычаги (металлический швеллер, двутавровая балка или брус).
Рубанок.
Топор.
Бензопилу.
Кувалду.
Стамеску.
Предварительно смонтированную швеллерную либо брусовую опорную перемычку для подстраховки и поддержки конструкции.

Подъём здания на домкратах. Поэтапная замена венцов

Работы производятся в следующем порядке:

Отметьте и выпилите по габаритам домкратов места их расположения в верхних брёвнах нижнего венца, с расстоянием до углов дома — 1 метр. Установка домкрата осуществляется в зависимости от типа фундамента.

1 — нижнее бревно венца; 2 — опора рычага; 3 — деревянные клинья; 4 — верхнее бревно венца; 5 — рычаг (швеллер); 6 — ленточный фундамент; 7 — домкрат

Установите опорные блоки под домкраты и расположите на них устройства, также положив на их поверхность металлические швеллеры/рычаги, если фундамент ленточный . Если он столбчатый, домкраты устанавливаются непосредственно под здание.

Подъём дома осуществляйте равномерно с участием ещё 3-х помощников. Не спешите, следите за равномерным подъёмом.
После подъёма нижние брёвна можно сразу убрать.
После поднятия дома на домкратах под его стены необходимо завести опорную конструкцию (в случае со столбчатым фундаментом) либо подложить клинья (на ленточном) и оставить их на то время, пока будет продолжаться ремонт фундамента и его гидроизоляция, демонтаж повреждённых венцов и обработка дерева огнебиозащитой.
После того как домкраты будут опущены, на них необходимо уложить новое несущее бревно и, подняв устройство над опорами, плотно его зафиксировать. Так нужно сделать со всех сторон здания.
Далее все промежутки необходимо обработать и заткнуть паклей.

Не рекомендуется производить подъём здания в штормовую погоду, а также в период капризного поведения грунта — зимой и в период паводков.
Не заводите конечности под поднятое строение, если вы не уверены в его плотной фиксации.
Тщательно производите осмотр брёвен, и тщательно обрабатывайте их специализированными средствами.
Если не уверены в своих силах — доверьте работу профессионалам. В среднем стоимость замены нижних венцов может обойтись в 30-40 тысяч рублей.
Самым лучшим материалом для закладных послужат брёвна лиственницы. Они дорогостоящие, но вместе с тем долговечны. Конструкция из них влагостойка и прочна и может «прожить» до 50 лет.

Таким образом, заменить нижние венцы дома и продлить срок эксплуатации строения, даже при значительном повреждении несущих брёвен, можно самостоятельно. И хотя в отдельных случаях это может показаться сложной работой, она вполне осуществима при тщательном выполнении всех инструкций и рекомендаций.

Дерево как строительный материал имеет, несомненно, множество преимуществ. Однако особенностью дерева является то, что со временем оно может гнить. Как правило, чаще всего страдают нижние, закладные венцы в деревянном доме. Это может быть связано с неправильной эксплуатацией дома, деформацией, некачественно выполненной гидроизоляцией. Кроме того, нижняя часть постройки испытывает наибольшую нагрузку, потому и приходит в негодность быстрее. Замена сгнивших венцов представляет собой непростую работу. Однако при соблюдении всех правил ее вполне можно выполнить, но при условии, что вы владеете определенными строительными навыками.

Схема поднятия дома над фундаментом и замены венца.

Способы выполнения работ

Технология замены нижних венцов деревянного дома подразумевает три основных варианта выполнения работ. При выборе оптимального способа решения проблемы учитываются тип постройки, габаритные размеры и общее техническое состояние дома. Если работа выполняется впервые, имеет смысл проконсультироваться с опытными мастерами.

Косметический ремонт

Суть способа заключается в локальной замене повреждённых участков. Точечный ремонт подгнивших венцов сруба считается самым экономичным, однако лёгким этот процесс точно не назовёшь.

Для начала определяются наиболее повреждённые участки стены. Чтобы добиться желаемого эффекта, осматривать нужно не только закладное бревно, но и 3–4 венца, расположенных сверху. При выполнении ремонтных работ отмеченные участки просто выпиливаются и заменяются вырезанными по форме кусками бревна или бруса.

Общая прочность конструкции при локальном ремонте заметно снижается, а дополнительные стыки способствуют увеличению теплопотерь. Квалифицированные мастера обычно используют косметический ремонт сруба в качестве временного решения, если отсутствует возможность капитальной замены.

https://youtube.com/watch?v=QodwgecSTA0

Полная разборка дома

Самая трудоёмкая процедура из возможных вариантов. Суть заключается в том, что дом буквально разбирается по брёвнам, каждый венец тщательно осматривается и при необходимости заменяется. Способ довольно эффективный, но не лишен ряда недостатков.

Полная разборка не подойдёт для домов, которые используются для проживания в момент ремонта. Такое решение обычно применяется для хозяйственных строений или заброшенных зданий, которые планируется восстанавливать.

Разборка верхней части фундамента

Методика применяется в случаях, когда для замены венцов дом предполагается поднимать домкратами. Благодаря этому решению можно подвести под сруб кирпичную кладку, фактически подняв высоту фундамента.

В бетоне выдалбливаются отверстия для установки домкрата. Поднятие дома может быть частичным или полным, но специалисты рекомендуют отдавать предпочтение второму варианту. Когда строение одновременно поднимается со всех сторон, заметно снижается вероятность нарушения геометрии и перекоса.

Для установки домкратов делается отступ от каждого угла дома на расстояние 70–100 см. Сруб поднимается на высоту 7–10 см, сгнившие венцы можно менять, потом дом опускается на место. После этого ниши в фундаменте заделываются, стыки и швы изолируются.

Замена части венца без поднятия дома

Перед тем, как поменять в деревянном доме нижние венцы, определите размеры повреждения, возможно, потребуется лишь их частичный ремонт

Нередко возникает необходимость замены лишь части бревна нижнего венца.

В данном случае весь венец остается нетронутым, а работы выполняются без поднятия дома.

На глаз определите поврежденный участок; то, насколько распространилась гниль, можно узнать с помощью стамески. Расчистите по 40 см в обе стороны от места повреждения.
Установите растяжки, высота которых будет равна высоте 2-3 венцов.
Доски толщиной в 4 см прибейте изнутри и снаружи сруба. Просверлите отверстия в двух стягиваемых венцах (первом и последнем). После этого можно вставить стяжки-шпильки диаметром в 12 мм.
Поврежденную часть выпилите бензопилой и удалите.
В заменяемом венце сделайте врубки шириной 200 мм. Благодаря им будет обеспечено надежное соединение новой и старой части.
Изготовьте бревенчатую вставку такого же диаметра. Обязательно сделайте на ней ответные врубки.
Вставьте часть вместо выпиленного участка и вбейте ее с помощью кувалды и подложенного под нее бруска.
В местах врубки сделайте по три сквозных отверстия с каждой стороны, вбейте в них нагели. Это поможет быстро, а главное надежно скрепить вставку и старое бревно.
В завершение щели проконопатьте джутом, мхом или паклей.

Способы выполнения работ

Косметический ремонт

Полная разборка дома

Разборка верхней части фундамента

Полезные советы

Не рекомендуется производить подъём здания в штормовую погоду, а также в период капризного поведения грунта — зимой и в период паводков.
Не заводите конечности под поднятое строение, если вы не уверены в его плотной фиксации.
Тщательно производите осмотр брёвен, и тщательно обрабатывайте их специализированными средствами.
Если не уверены в своих силах — доверьте работу профессионалам. В среднем стоимость замены нижних венцов может обойтись в 30–40 тысяч рублей.
Самым лучшим материалом для закладных послужат брёвна лиственницы. Они дорогостоящие, но вместе с тем долговечны. Конструкция из них влагостойка и прочна и может «прожить» до 50 лет.

Технология замены нижних венцов деревянного дома

Для работы понадобятся следующие инструменты, приспособления и материалы:

пила цепная;
кувалда;
дрель электрическая;
ножовка по дереву;
рубанок;
стамеска;
молоток;
топор;
домкраты 5 т – 4 шт;
лопата;
еврорубероид (листовой гидроизоляционный материал);
антисептическое средство;
джут;
шпаклевка по дереву;
доски дубовые;
бревна оцилиндрованные.

После того, как будут определены причины для замены нижних венцов и объем будущей работы, необходимо выбрать способ ремонта. При этом необходимо учесть ряд факторов:

состояние основания дома и степень повреждения нижних бревен;
размеры основания дома;
особенности конструкции: наличие межкомнатных перегородок, печки с дымоходом;
расположение и удаленность соседних построек.

В зависимости от особенностей конструкции, следует принять решение о том, как реставрировать стены в деревянном доме. Технология реставрации предлагает несколько вариантов.

Замена участков венцов

Такая реставрация деревянного дома производится без подъема строения. Этот способ выбирают в том случае, если нижние венцы пришли в негодность не полностью, а на сравнительно небольшом участке. Последовательность действий при этом следующая.

Схема участка ремонта нижнего венца

Одним из вышеуказанных способов определяем зоны повреждения нижних венцов.
Отступив от зоны поражения пол 0,4 м в обе стороны, крепим гвоздями соединительные стяжки для трех рядов нижних бревен. Стяжка изготавливается из стальной шины толщиной 8-10 мм или из уголка.
С помощью цепной пилы вырезаем поврежденный участок и извлекаем его.
В здоровых частях нижнего венца с обеих сторон выпиливаем и вырубаем сегменты глубиной до середины бревна.
Из нового бревна, предназначенного для замены поврежденного участка, вырезаем соответствующую деталь.
Открытые места древесины обрабатываем антисептическим составом.
Устанавливаем вырезанную деталь на свое место.
В местах соединения деталей сверлим отверстия и вбиваем нагели.
Щели следует законопатить джутом и шпаклевкой.
Убираем стяжки, зашпаклевываем отверстия после гвоздей.

Заменяем поврежденный участок деталью из здоровой древесины

Такой способ имеет ряд преимуществ:

работу можно выполнить в одиночку;
нет необходимости в использовании сложной и специальной техники;
не требуется значительных финансовых затрат.

Замена участка или целого венца кирпичной кладкой

Способы замены нижних венцов в доме могут предполагать альтернативу в использовании материалов. Поврежденное бревно может быть заменено кирпичной кладкой. Могут быть рассмотрены различные варианты выполнения ремонта, в зависимости от конструкции основания. Дом может быть установлен:

на столбчатый фундамент;
на поясной фундамент;
непосредственно на грунт.

Вместо нижних венцов основание дома будет из кирпича

Ремонтные работы могут выполняться как с подъемом сруба, так и без подъема. Не нужно поднимать дом, если он стоит прямо на грунте или на столбчатом основании. В этом случае процесс можно условно разделить на несколько этапов.

Определяются пораженные гнилостным процессом венцы.
Под строением со стороны одной стены роют траншею под нижним венцом. Глубина траншеи зависит от уровня промерзания грунта (обычно около 1,1-1,2 м). Легкую конструкцию можно установить на основание мелкого заглубления – 0,6 м.
Выпиливают и убирают нижний, пришедший в негодность, венец.
Делается подсыпка из крупнозернистого песка – 0,1 м.
Выполняется кирпичная кладка, которая подводится под бревно второго ряда.
Укладываем несколько слоев гидроизоляционного материала.
Для того чтобы сруб плотно стоял на новом основании, под нижнее бревно по всей длине укладываем дубовую доску.

Дубовую доску подкладываем под нижний венец

Если старый фундамент также пришел в негодность, его следует заменить. Потребуется поднимать сруб. При этом весь процесс выполняется аналогично, но с дополнительными операциями.

Постройка приподнимается с помощью мощных домкратов, установленных по углам.
Устанавливаются временные опоры под углы, в качестве которых можно использовать дубовые колоды или бетонные блоки.
Демонтируется старый фундамент частично или полностью (в зависимости от степени разрушения).
Возводится из кирпича новое основание.
Укладывается горизонтальная гидроизоляция, утепляющие плиты.
Сруб устанавливается на новое основание.

Под нижнее бревно укладывают гидроизоляционный материал
