Как установить раковину в ванной

Привлекательная идея и практические минусы

Раковина с тумбочкой совмещает функционал двух устройств. Налицо экономия площади, актуальная при малогабаритной ванной комнате. Дополнительно получаете:

• Место на столешнице под аксессуары.
• Доступное, защищенное от брызг хранилище моющих средств, инвентаря.
• Эстетический эффект от скрытия сливной трубы, подводящей разводки.

Оригинальная тумба под керамическую раковину в домашнюю ванную, выполненная своими руками, воплотит идеи, при желании сбережет семейный кошелек.

Радужные впечатления подпортят:

• Стесненность ревизии сифона, шлангов.
• Вероятность попадания влаги внутрь тумбы.
• Потеря внешнего вида, поломки, сокращение срока службы из-за не влагостойких компонентов.

Тумбочка под типовую раковину в вашу ванную для изготовления своими руками потребует:

• Умения представить задумку на бумаге или нарисовать в 3d программе на компьютере.
• Столярных навыков, аккуратности.
• Различной оснастки, ручного и электрического инструмента.

Фирменная мебель для ванны разработана с учетом условий эксплуатации. Приступая к авторскому творчеству, оцените целесообразность, сравнив затраты, характеристики.

Тумба из массива

Изготовления подвесной консоли начинают с разработки трехмерной модели, сборочного чертежа в универсальных CAD- программах или специализированных мебельных. Последние оснащены базами фурнитуры, рассчитывают рациональный раскрой, генерируют спецификации. Не желая тратить время, ограничиваются составлением схемы с простановкой основных размеров.

Скриншоты двух моделей в SketchUp Pro.

Раскрой заготовок ведут дисковой пилой по дереву с направляющей шиной. Самодельная циркулярка (не профессиональная), не обеспечивает точность реза, дальнейшая подгонка в размер весьма трудоемкая. Размечают простым карандашом, маркер впитывается в волокна. Раскрой производят на устойчивом верстаке.

Режут массив дисковой пилой.

Резка «болгаркой» диском по дереву чревата смертельными увечьями!

Поперечные резы электролобзиком.

Распускают толстые доски.

Квартира плохая заготовительная площадка, в частном доме станки не у каждого. Задумайтесь о раскрое на стороне или приобретении готовых щитов. По возможности, выбирайте изделия такой длины, чтобы обрезов хватило на боковые панели.

Доски составной столешницы строгают рейсмусом, фуганком, затем шлифуют машинкой, чтобы гарантировать прямолинейность, перпендикулярность граней.

Фугуют грани на станке.

Контролируют зазоры, плоскостность.

Прорезают шпоночные пазы ламельным фрезером.

Пазы под сегментные шпонки.

Забивают шпонки, залив клей.

Стягивают струбцинами.

Окончательно обрезают циркуляркой через сутки.

Шлифуют

Повторяют операции для боковин.

Прорезают лунки соединения боковин со щитами.

Расставляют сегменты.

Собирают, проклеивая.

Фиксируют до высыхания.

Ошкуривают неровности.

Пропитывают защитным составом, лакируют.

Готовят места под заглушки (аналогично формируют углубления навесов дверей).

Сверла Форстнера.

Установка полки

Мастера, ограниченные в оснащении, поступают иначе:

Срезают торцы под 45˚.

Дорезают ножовкой.

Раскладывают, выравнивают, фиксируют малярным скотчем.

Обильно промазывают стыки столярным клеем.

Закрепляют скотчем, обмотав в нескольких местах контур.

Стягивают через подкладки, чтобы не повредить.

Коммуникационные отверстия вырезают после сборки корпуса или склеивания столешницы.

Второй этап – изготовление ящиков. Предпочтительны дощатые с пластиковым или фанерным днищем. Толщина досок – 20, фанеры – 4-6 мм. ДСП легче обрабатывать. Заготовительные процедуры идентичные, дальнейший маршрут иллюстрируют фото:

Нарезаем компоненты остова.

Будущее дно.

Шлифуем орбитальной машинкой.

Сверлим отверстия под шурупы.

Примеряем лицевые панельки.

Сверлим отверстия соединения с остовом.

Опиливаем впадину рукояти.

Привинчиваем фасад к ящику.

Монтируем подвесы.

Приведем обзорно важнейшую часть маршрута обработки дощатых ящиков:

Обработка пазов.

Контрольная сборка.

Соединение на клей.

Финишная доводка.

Особенности монтажа встраиваемой раковины

Модели встраиваемого типа врезают в столешницу снизу или сверху.

Каждый способ установки имеет свои нюансы:

• При установке чаши сверху она будет выступать над поверхностью от одного до трех сантиметров.
• Нижний способ врезки предпочтителен тем, что в процессе эксплуатации брызги удобно собирать всего одним движением.

Независимо от того, полностью ли будет утоплена раковина в тумбу, либо же будет частично возвышаться над поверхностью, сливная арматура все равно будет располагаться внутри тумбы.

Если планируете монтировать встраиваемую раковину, будьте готовы к тому, что вам потребуется выполнить идеальную обработку всех стыков

Для осуществления врезки снизу применяют Г-образные крепежи, а фиксацию выполняют к основанию опоры.

Разметка места установки

Упростить разметку столешницы под установку утопленной раковины поможет использование шаблона. Многие ведущие производители его прилагают в комплекте к большинству встроенных моделей.

При определении места под установку умывальника руководствуются двумя условиями:

1. Раковина не должна быть на самом краю или впритык к стене.
2. Она должна обеспечивать свободный доступ и удобство использования.

Смысл создания правильной разметки состоит в том, чтобы умывальник прочно фиксировался в столешнице, но при этом не проваливался сквозь отверстие в ней.

За неимением шаблона раковину переворачивают вверх дном и прикладывают к поверхности. Простым карандашом обводят контур.

Линия внутреннего контура традиционно на 1,5-2 см отступает к центру относительно внешней линии; она и служит ориентиром при вырезании отверстия под чашу

Чтобы правильно рассчитать расстояние от краев сантехники до проушин креплений, выполняют замеры и переносят их на обведенный контур. Полученный размер определяет дистанцию, которую стоит отступить от линии, чтобы создать внутренний контур, выступающий опорой для бортов чаши.

Выпиливание и обработка краев

Отверстие под установку чаши проделывают с помощью электролобзика. Если приходится работать ножовкой, будьте готовы к тому, что понадобиться подравнивать края.

При работе с ножовкой, чтобы получить аккуратный срез, сначала в районе линии разметки внутри очерченного контура просверливают отверстие. Его диаметр должен быть таким, чтобы свободно помещалось лезвие ножовки.

Важно! Чтобы минимизировать риск появления сколов на декоративном покрытии столешницы, выпиливание стоит делать неспешно и без чрезмерных усилий. Торцевые поверхности созданного отверстия обрабатывают мелкозернистой наждачной бумагой или шлифуют напильником

Торцевые поверхности созданного отверстия обрабатывают мелкозернистой наждачной бумагой или шлифуют напильником.

Чтобы избежать проблем с протеканием при эксплуатации оборудования, зачищенные края среза столешницы в 2-3 слоя покрывают герметизирующим составом

При выборе герметика важно ориентироваться на тип материала, используемого при изготовлении столешницы. Так для пластиковых и деревянных покрытий применяют герметизирующие пропитки на спиртовой основе

Установка чаши и подключение оборудования

Чашу устанавливают в столешницу и заглубляют. Чтобы обеспечить плотную посадку, изделие немного проворачивают вперед-назад. После этого остается только затянуть установленные крепежи и удалить салфеткой силикон, который выдавливается при посадке чаши на место. Собранную и зафиксированную конструкцию оставляют на сутки до полного высыхания клеевого состава.

Для подключения оборудования в отверстие устанавливают смеситель, подключают его к шлангам и фиксируют с помощью крепежных элементов. В раковину выводят выпуск сифона, к нему присоединяют трубу, которую и выводят в канализационный раструб.

В целом технология подключения смесителя и сифона встроенной раковины практически идентична той, что описана при монтаже консольной модели.

Специфика сборки комплекса из столешницы и накладной раковины приведена здесь, рекомендуем ознакомиться с весьма полезным материалом.

Виды

Существует несколько разновидностей раковин, отличающихся друг от друга по форме, размерам и функциональным особенностям.

Классические настенные

Наиболее распространенный и универсальный вариант. Такую конструкцию можно повесить как в семейной ванной, так и в гостевом санузле. Классической раковине не требуется основание для установки – она крепится прямо на стену. Конструкция выглядит особенно элегантно на тонком постаменте.

Раковины-тюльпаны

Такая конструкция представляет собой обычную раковину, установленную на ножку-пьедестал. Пьедестал несет в себе две функции – он служит прочным основанием для умывальника, а также скрывает внутри себя водопроводные и канализационные трубы.

Для мебели

Раковины для мебели предназначены для установки на тумбу, стол, прочие предметы мебели. Кроме того, они могут врезаться непосредственно в поверхность. Конструкции подразделяются на накладные и встраиваемые. Главное преимущество такого умывальника – это существенная экономия пространства в ванной, так как раковина устанавливается непосредственно на мебель, которая несет в себе свою функциональность.

Угловая

Угловая раковина, как видно из названия, располагается в углу комнаты. Благодаря своей форме и расположению такая конструкция эффективно использует пространство ванной, так как угол комнаты часто остается незадействованным. Угловые умывальники бывают как классическими – подвесными, так и встраиваемыми в мебель, а также в виде тюльпана с опорной ножкой.

С тумбой

Тумба с раковиной – готовый вариант конструкции, совмещающей в себе функциональные особенности тумбы и умывальника. Это удобный и практичный вариант, экономящий пространство в комнате. Тумба подойдет для хранения белья, парфюмерии, средств для уборки.

Конструкция может иметь разные формы – она может быть угловой или прямой. Бывают подвесные раковины с тумбой, крепящиеся на стену. Такая конструкция позволяет обезопасить мебель от скапливания воды на дне. Бывают также тумбы с цоколем – их нельзя перевернуть и им не требуется дополнительное крепление.

Монтаж врезной модели

Установка врезных умывальников в ванном помещении накладным способом начинается с накручивания на трубы подводки, выходящие из стены, краны для подачи горячей и холодной воды. При возникновении проблем со смесителем и/или гибкими шлангами подводки достаточно перекрыть кран и устранить дефект.

1. Опускаем раковину на постоянное местоположение: в отверстие столешницы или тумбы. Контур обводим мелком или карандашом.
2. Вынимаем чашу и переворачиваем её кверху дном для подсоединения смесителя.
3. Прикручиваем гибкие шланги для подачи горячей и холодной воды к смесителю.
4. Чтобы вода не протекала под раковину надеваем уплотнительное кольцо. Продеваем шланги через отверстие в чаше. С обратной стороны надеваем резиновую шайбу и вкручиваем шпильку в основание крана. Сверху накручиваем и затягиваем гайку.
5. По краю проёма (сверху и сбоку) в столешнице наносим силиконовый слой. Толщина слоя должна быть достаточной для плотного прилегания поверхностей.
6. Ставим раковину на место строго по очерченной линии. Убираем излишки силикона.
7. Закрываем малярным скотчем пространство, прилегающее к чаше и край чаши. Шов между раковиной и столешницей покрываем белым силиконом. Влажной губкой удаляем излишки. Спустя 30 минут снимаем скотч. Резиновым круглым шпателем поправляем шов.

Что делать, если в купленной тумбе или столешнице отсутствует выемка под мойку. Задача решается просто. По нанесенному шаблону выпиливается отверстие нужного диаметра. Края зачищаются мелкозернистой наждачной бумагой.

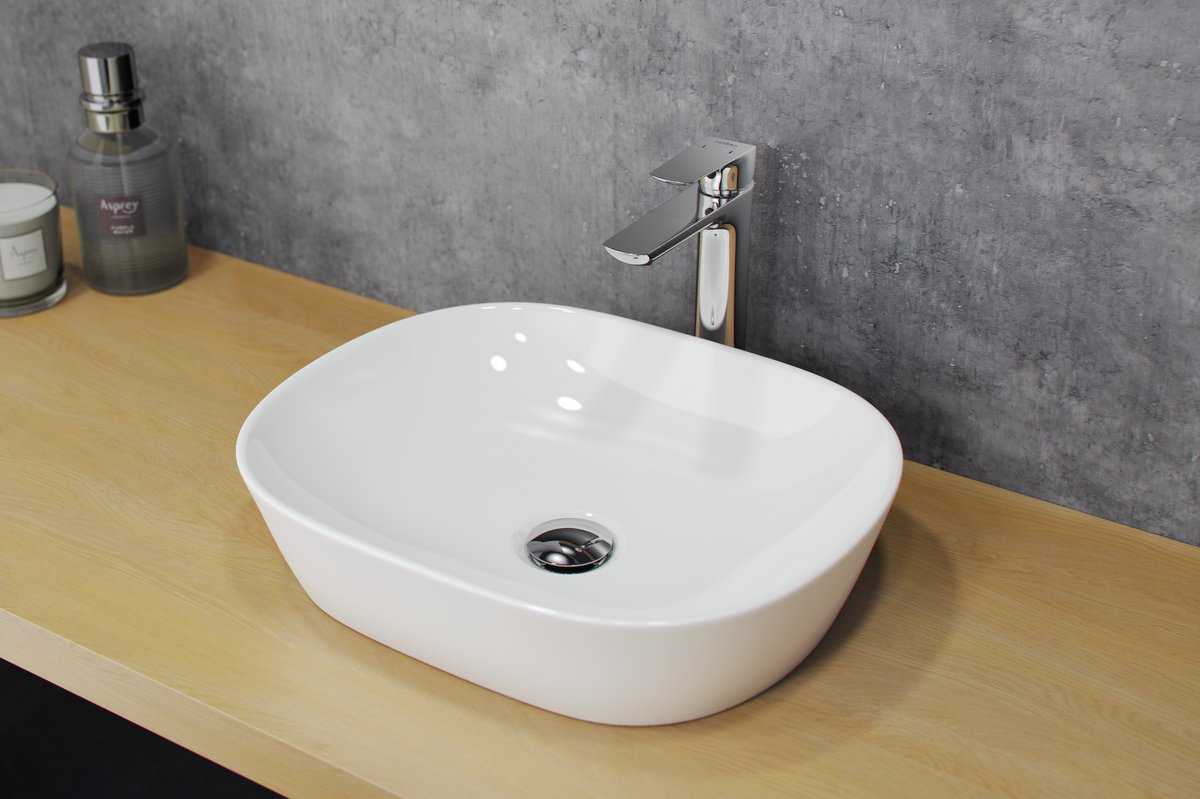

Установка раковины в ванной на столешнице

Сантехнические изделия с монтажом на столешницу могут быть различного типа. Встраиваемая раковина – высокотехнологичное устройство. По соседству на одной плоскости может находиться сразу несколько чаш различного назначения. Врезные модели имеют эстетичный вид, особенно если выполнены из таких материалов, как керамогранит, искусственный камень, полимербетон. При монтаже края раковины заходят под материал столешницы. Для фиксации используют винтовые зажимы. Размер и количество креплений зависит от формы, веса изделия. Простая накладная мойка удерживается на поверхности за счет выступающих бортиков.

Накладные на столешнице раковины отличаются по типу материала и формой. Эти факторы оказывают влияние на эксплуатационные особенности и внешний вид изделий. При выборе чаши следует учитывать, что внешняя и внутренняя ее поверхность будет постоянно находиться на виду. Их делают из керамики, стекла камня. Для изысканных интерьеров под старину можно найти медные, латунные изделия. Монтаж заключается в установке мойки на горизонтальную поверхность, в которой прорезаются отверстия для слива и смесителя.

Раковина в ванной комнате на столешнице.

4 Монтаж раковины с «пьедесталом» и подключение к канализации

Выберите место, где пользоваться раковиной будет удобнее всего. Далее отметьте маркером места креплений, опираясь на отметки в подставке. Отодвиньте раковину и просверлите отверстия в стене. Диаметр и длина отверстий должна соответствовать размерам крепежа из набора. Затем вкрутите дюбеля и вставьте в них шпильки.

Чтобы зафиксировать смеситель, действуйте строго по инструкции к нему. Для начала поставьте изделие в отверстие в раковине. Далее надежно закрепите смеситель крепежом из комплекта и проверьте симметричность вмонтированного изделия.

Чтобы подключить смеситель к системе водоснабжения, закрепите на нем гибкие шланги для подачи воды. Шланги должны иметь твердую оплетку из металла и манжеты из резины на наконечниках.

После этого протяните каналы сквозь отверстие в сантехнике и кольцо-уплотнитель. Далее закрепляем смеситель, используя гайки и шайбы. Внутрь отверстия для слива воды поставьте выпуск из набора сифона, зафиксировав его гайкой или винтом. Между раковиной и выпускным отверстием закрепите 2 резиновые прокладки.

Далее зафиксируйте сам сифон к выпуску. Подключите прибор к пластиковой трубе диаметром примерно 3,5 см. Она предназначена для подключения к канализации. После этого придвиньте «пьедестал» с сантехникой и закрепите ее гайками и шайбами. В конце останется соединить отводную трубу с канализацией, а гибкие шланги подключить к водопроводной трубе.

После этого соедините шланг сифона с канализационным трубопроводом. Проверьте подачу воды и наличие протечек. Для этого включайте краны с разным напором. Если вода протекает, то подтяните гайки.

Из каких элементов состоит тумба

Не самым трудоемким из множества вариантов считается процесс сборки тумбы под раковину. Особенно при наличии готового эскиза со всеми разметками

Собирая изделие, важно представлять его строение в целом и особенности устройства отдельных частей. У тумбы таковыми составляющими являются:

• каркас конструируют из деревянных брусков;
• столешница (верхняя поверхность изделия) сооружается как из ГК панелей, так и из дерева, камня, стекла и пр. материалов;
• торцевые стенки могут представлять собой и гипсокартон, и более легкую фанеру, что не особо принципиально с точки зрения восприятия нагрузки (они не относятся к несущим элементам);
• дополнительные части конструкции — полки, ящички, навесные составляющие делают из материала, который более всего способен воспринимать функциональную нагрузку (стекла, фанеры, гипсокартон).

Инструмент для сборки необходим следующий:

• электрический лобзик;
• молоток;
• дрель;
• ножовка;
• шуруповерт;
• плоскогубцы;
• наждачная бумага;
• отвертка;
• карандаш и рулетка;
• стамеска.

Рекомендации по монтажу

Для того чтобы правильно повесить конструкцию и установить своими руками раковину, разработана пошаговая инструкция, благодаря которой процесс монтажа будет быстрым.

В связи с тем, что ножки у тумбы не предусмотрены, правильная разметка имеет огромное значение. Для начала нужно определиться с местом расположения конструкции, прочертив для этого горизонтальную линию на поверхности и сделав отметки под дырки для крепежа, ориентируясь на расположение отверстий в кронштейнах.
Следующим этапом установки будет сверление отверстий и установка дюбелей. При наличии на поверхности стены керамической плитки, следует использовать специальные свёрла и следить за тем, чтобы отверстия не попадали на места расположения швов, лучше сместить тумбу немного в сторону

Такая предосторожность не случайна, она поможет избежать растрескивания плиточной поверхности от веса конструкции.
После установки дюбелей можно приступать к установке кронштейнов. Правильно будет сначала наживить саморезы и только потом вкручивать их в кронштейн до упора.

• Следующим шагом будет сборка корпуса тумбы без ящиков согласно инструкции. В процессе сборки проверяют функциональность механизмов и комплектацию. Корпус навешивают на кронштейны и проверяют с помощью уровня его положение. Для расположения нижних кронштейнов необходимо сделать отметки, согласно которым нужно будет просверлить отверстия. При фиксации нижней части тумбы уровень должен располагаться на дне корпуса, для постоянного контроля его положения.
• Регулировка распашных дверок и выдвижных ящиков проводится после окончательной фиксации корпуса на стене.
• Установка раковины зависит от модели. Как правило, в подвесных изделиях она опирается на тумбу, но иногда крепить её приходится непосредственно к стене, в которой просверливают для этого отверстия. Обеспечить герметичное прилегание к корпусу тумбы поможет двусторонняя лента с клеем, которую крепят в местах прилегания раковины к ее поверхности.

как правильно установить умывальник.

Выполнить эту работу можно по-разному. Но нас интересует, как всё сделать максимально качественно и с наименьшими затратами.

На сегодняшний день, существует множество различных конструкциях умывальников, большие и маленькие, с различными видами крепления к полу и к стене, на всевозможных кронштейнах. Самый простой в установке и распространенный —  умывальник с подножкой. Он называется «тюльпан», внизу керамическая ножка, сверху чашка.

Для установки нам понадобится инструмент:  перфоратор. Этим инструментом мы просверлим отверстия под кронштейны, чтобы прикрутить раковину. Уровень, для проверки четкого горизонта установки чаши. Набор ключей, 10-12 или разводной, плоскогубцы и отвертка.

Всё остальное соединяется руками, имеется ввиду нижняя часть: колено, гофрированный шланг, который вводится в канализацию.

Для герметизации стыков и швов понадобится силикон, а для скручивания резьбы – фум лента.

Начинаем с крепления раковины.

Поставьте ножку в том месте, где она будет стоять, и будет находиться умывальник. Сверху установите чашку, и вы увидите, где находятся отверстия для крепления. Маркером, там, где нужно делать отверстия, сделайте две отметки. Отодвиньте чашку и ножку и сверлите дырки. Снимаем чашу и присоединяем к ней кран и сифон, схема сборки зависит от вида самого крана с сифоном. На купленном Вами комплекте обязательно будет нарисована схема ее сборки.

В отверстия устанавливаем дюбеля и вкручиваем кронштейны.  Подставляем ножку, на нее укладываем чашу, заводя отверстия в кронштейны, и зажимаем гайками. Для надежности и герметизации края чаши и ножки проклеиваем силиконом.

Теперь

присоединяем гибкие шланги к водопроводу.

Это можно делать через прокладки или с использованием паковочного материала. Намотайте на резьбу небольшое количество пакли, на ту резьбу, которая у вас наружная. Мотаем от корня штуцера к его краю по часовой стрелке. А потом делаем ещё 3-4 витка фум лентой, и прикрутите шланги к стояку. Зажимаем с помощью ключей.

После установки «тюлбпана» и подключения горячей и холодной воды к крану, необходимо завести сифон в канализацию.

Для соединения сифона с канализационной трубой, лучше всего использовать гофрированный шланг. Это позволит Вам с легкость сгибать под нужным углом. Он так же бывает различных размеров и диаметров, что позволит без труда подобрать нужный диаметр под сифон и сливную трубу.

По окончанию полного монтажа и установки, наполните раковину водой, затем откройте пробку,

Где разместить

С учетом того, что в любой ванной комнате, будь то новая квартира или уже существующее используемое жилье, имеются подводы канализационных и водопроводных труб горячей и холодной воды, рекомендуется устанавливать раковину с тумбой либо на месте предыдущей (при ремонте) или же неподалеку от водопроводной подводки (в новой квартире).

В любом случае прежде необходимо тщательно замерить помещение с учетом дальнейшего планируемого расположения всех остальных предметов мебели и возможной бытовой техники, а также, в зависимости от типа устанавливаемой тумбы, обратить внимание на материал несущей конструкции и отделки пола и стен

При монтаже подвесной тумбы следует учитывать то, что наибольшая нагрузка приходится на места крепления со стеной в связи с ее большим весом (с учетом наполняемого). Таким образом, подвесные тумбы под раковину желательно устанавливать только на прочные отделочные материалы, такие как керамическая плитка на бетонном или кирпичном основании. В противном случае, в любой момент вся конструкция может упасть под собственным весом, что приведет в дальнейшем к дорогостоящему ремонту.

Напольные тумбы не рекомендуется устанавливать на мягкое покрытие пола ванной комнаты, так как с течением времени повреждения, вызванные ее весом, будут неизбежны.

Тумбу с нижним цоколем не следует ставить на подогреваемые полы, во избежание нагрева деталей конструкции и дальнейшей их деформации.

Необходимо правильно состыковать выходящие из стены трубы с устанавливаемой тумбой, так как они не должны соприкасаться с внутренними элементами мебели, а именно – с торцевыми поверхностями имеющихся полок, что достигается предварительным замером расстояния от муфтовых соединений подводимых труб до напольного покрытия. Для правильного монтажа тумбочки под раковину подводимая труба по уровню должна находиться выше средней полки тумбы.

Аналогично следует совмещать и канализационную отводку. Если слив канализации расположен в полу, в нижней части тумбы делается отверстие, через которое сливной шлаг будет соединять сифон раковины и канализацию.

Источники

• https://bezsantexnika.ru/ustanovka/rakoviny-s-tumboj.html
• https://serviceyard.net/stroitelstvo-i-remont/ustanovka-rakovinyi-s-tumboy-v-vannoy.html
• https://vezuvdom.ru/articles/ustanovka-rakoviny-s-tumboy-v-vannoy/
• https://seberemont.ru/kak-ustanovit-umyvalnik-s-tumboj/
• http://krasivaya-vannaya.ru/santehnika/249-ustanovka-rakoviny-s-tumboj.html
• http://www.stroy-podskazka.ru/vannaya/rakoviny/s-tumboj-ustanovka/

Выводы и полезное видео по теме

Многое в процессе монтажа зависит от модели сантехнического прибора для ванной комнаты. Чтобы выяснить детали, предлагаем познакомиться ближе с разными решениями.

Видео #1. Как установить настенную модель-тюльпан:

Видео #2. Монтаж блока подвесных конструкций – раковины, тумбы и шкафа:

Видео #3. Пошаговая инструкция по монтажу фронтальной модели:

Работы по монтажу раковины в ванной комнате относятся к разряду легких, поэтому их можно выполнять самостоятельно. Упрощает процесс и то, что не нужен специальный инструмент, достаточно традиционного домашнего набора.

Однажды прикрепив раковину к стене, установив смеситель и гидрозатвор, вы сможете самостоятельно производить ремонт или замену оборудования в дальнейшем.

Пишите, пожалуйста, комментарии, публикуйте фото, задавайте вопросы в расположенном ниже блоке. Расскажите  о том, как покупали и устанавливали раковину в собственной ванной комнате. Не исключено, что в вашем арсенале имеются технологические тонкости, которые будут полезны посетителям сайта.
