Заливка теплого водяного пола

Узнай, как производится Заливка теплого водяного пола. Описание техпроцесса и важные нюансы. Инструкции, фото + видео.

Расчеты для укладки в доме системы теплых полов и выполнение плана-сетки

Расчеты для укладки в доме системы теплых полов и выполнение плана-сетки

На миллиметровой бумаге начертите план помещения, взяв масштаб 1 см = 0,5 м

Также здесь важно максимально точно указать места дверей и окон. Нанесите проект размещения труб, по которым будет подаваться горячая вода, четко распланируйте местоположение контура

Важно брать во внимание определенные моменты

  1. Согласно техническим нормам, промежуток между трубами, размещенными по краям, и стеной должен равняться 20-25 см.
  2. В зависимости от диаметра шланга расстояние между «спиралями» либо «змейками» стоит делать 35-50 см.
  3. Отходящая от стояка труба должна устанавливаться возле того места, откуда идет холод в дом – двери или окна;
  4. У наружных стен должна иметься максимальная плотность размещения шланга, в центральной части комнаты его можно прокладывать реже. Наиболее оптимальная схема монтажа выгладит так: рядом с окнами, дверью входной и наружными стенами шаг укладки – 15 см, а на другой площади – 30 см.
  5. С целью уравновесить входящий поток жидкости и обратный следует выполнять крепление с шагом 10 см.
  6. Петли, несущие тепло, не должны превышать 100 м по длине, поскольку могут возникнуть значительные гидравлические потери в системе.
  7. Крайний контур должен размещаться на расстоянии не больше 15 см от стены.

Способы укладки теплого пола

Спроектированный чертеж будет служить базой для подбора необходимого числа труб и их длины. На миллиметровке нужно подобрать длину контура и согласно масштабу выполнить перевод значений в настоящий размер. На подвод системы к стояку понадобится еще 2 м. Их также стоит взять в расчет. Таким образом, у вас выйдет необходимое число труб для установки их в системе теплого водяного пола.

Для водяных «ковров» нужен качественный шланг

Нужно определить правильный диаметр шланга. Обычно он колеблется от 16 до 20 мм. Иногда применяют 25-мм трубы. От диаметра трубы зависит и ее допустимый угол изгиба, и толщина будущего пола.

Шаг 3. Установка отражающей пленки

Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится. Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.

Поверх пенополистирола уложена пленка и арматурная сетка

Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху. Какая разница что придется ремонтировать, — потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д

Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем

Термограмма выявила место утечки в системе теплого пола

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Выравнивание основания

Процесс выравнивания, необходимый при наличии неровностей, всегда сопровождается полным удалением старой стяжки, уборкой грязи, пыли строительного мусора.

При перепадах по горизонтали, превышающих 10 мм, проведение процедуры обязательно.

Процедура может выполняться «сухим» и «мокрым» способом. В обоих случаях первым этапом является избавление от дыр и трещин при помощи бетонного раствора или иной предназначенной для этого строительной смеси.

При «сухом» способе проводятся следующие работы:

  1. На высоте 20 см от имеющегося уровня пола делается отметка по всему периметру помещения.

На пол укладывается полиэтилен и целлюлозная бумага с заходом на стену на 5-6 см выше отметки. Если материал представляет собой тяжи, а не цельное полотно, его необходимо размещать с захлестом 15-20 см. По периметру его необходимо прикрепить к стене кромочной лентой, посаженной на двухсторонний скотч.

На гидроизоляционный материал помещают армированную сетку.

На полиэтилен высыпается керамзит, состоящий из камней разного диаметра. Его выравнивают при помощи направляющих и уплотняют. Контроль равномерного распределение сыпучего материал по поверхности можно осуществлять при помощи маячков или деревянных реек.

По окончанию работ выступающий полиэтилен срезается канцелярским ножом.

Начинать выравнивание нужно с дальних углов, двигаясь к входной двери. Если в ходе работы обнаружатся выступы или впадины, добраться до них можно при помощи «строительных островков» – листов ГВЛ.

При использовании «мокрого» метода после снятия старой стяжки на пол заливается грунтовка и разравнивается поролоновыми валиками. Для сушки необходимо до 5 часов. Следующий порядок действий аналогичен «сухому» методу, единственное отличие заключается в использовании воды при уплотнении керамзита.

Устройство и основные особенности установки

Принцип устройства подогреваемого водой пола следующий: к отопительному котлу или системе центрального отопления подключаются трубопроводы, по которым горячая вода подается в систему уложенных спиралями по перекрытиям труб, а отвод отдавшей тепловую энергию воды осуществляется по обратному трубопроводу снова в отопительную систему.

Работы следует выполнять в такой последовательности:

  1. выравнивание поверхности, гидроизоляция (защита от протечек), теплоизоляция, укладка армирующей сетки по слою фольги;
  2. укладка труб одним из методов (змейкой или спиралью);
  3. устройство распределительных узлов;
  4. присоединение к котлу или отопительной системе труб под подачу горячей воды и обратного трубопровода;
  5. опрессовка и установка запорной арматуры;
  6. испытание системы;
  7. заливка труб по комнатам раствором (бетоном) или настилка доской;
  8. устройство чистого полового покрытия.

Начать укладку водяного теплого пола своими руками следует с устройства стяжки, выравнивающей поверхность основания по горизонтали. Далее обязательно предусмотреть гидроизоляционный слой для предотвращения замачивания нижерасположенных помещений в случае повреждения трубы и утечки воды из системы.

В качестве защиты от влаги может быть использована полиэтиленовая пленка или специальные гидроизоляционные материалы.

Теплоизолирующему слою нужно уделить особое внимание. В помещениях подвала или первого этажа теплопотери составляют существенную долю, поэтому и толщина теплоизолирующей прослойки должна быть не менее 20-25 см

На втором и вышерасположенных этажах вполне достаточно слоя толщиной в 50 мм.

Утеплителем могут служить:

  • пенополистирол;
  • минеральная вата;
  • стекловата;
  • пробка техническая;
  • базальтовые плиты и др.


специальные утеплители с углублениями для прокладки труб

Утеплитель обязательно покрывают слоем фольги, которая служит отражателем тепла и увеличивает теплоотдачу. Армировать основание под трубы желательно с серьезным подходом, так как через год-другой утеплитель прогнется местами, а то и вовсе раскрошится, и вся работа пойдет насмарку.

Заливку стяжки выполняют толщиной 50-60 мм, материал – раствор марок 100-150 или бетон литой М-300, только непременно с добавками пластификаторов, что предотвращает растрескивание.

При нагревании масса стяжки расширится, и во избежание трещин нужно сделать деформационный шов; удобнее всего для этого оставить по периметру зазор в 1-1,5 см, который следует заполнить упругим материалом. Вместо этого до начала работ рекомендуется проклеить по периметру демпферную ленту.

Нишу в стене выбивают размером приблизительно 60х40х10 см, в зависимости от количества трубопроводов, которые будут там располагаться. В продаже есть готовые коробки, специально предусмотренные для таких случаев, с комплектом всего необходимого.

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

Комфортные условия для проживания

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Материалы для водяного теплого пола

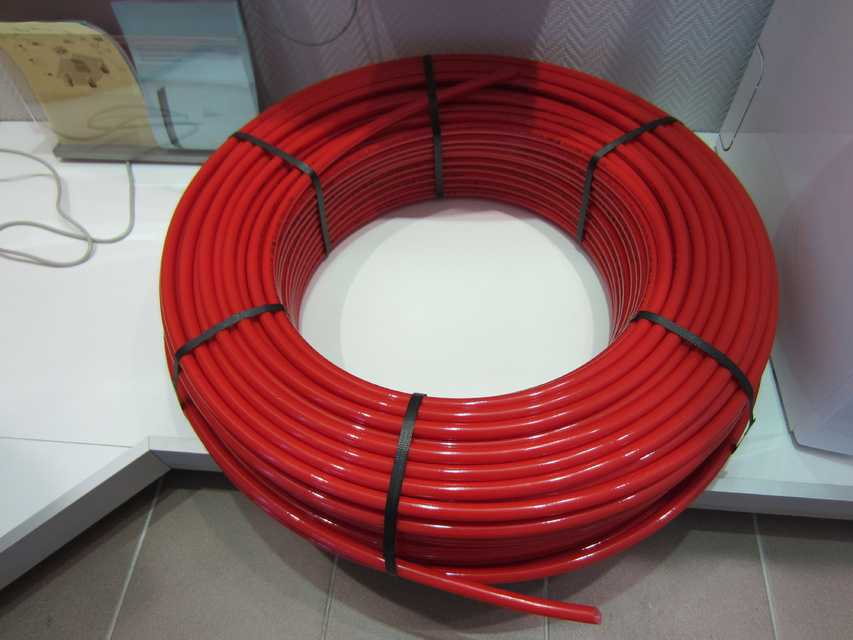

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

  • Для монтажа оконцовок труб берутся «евроконусы».
  • Для утепления труб — изоляция из вспененного полипропилена.

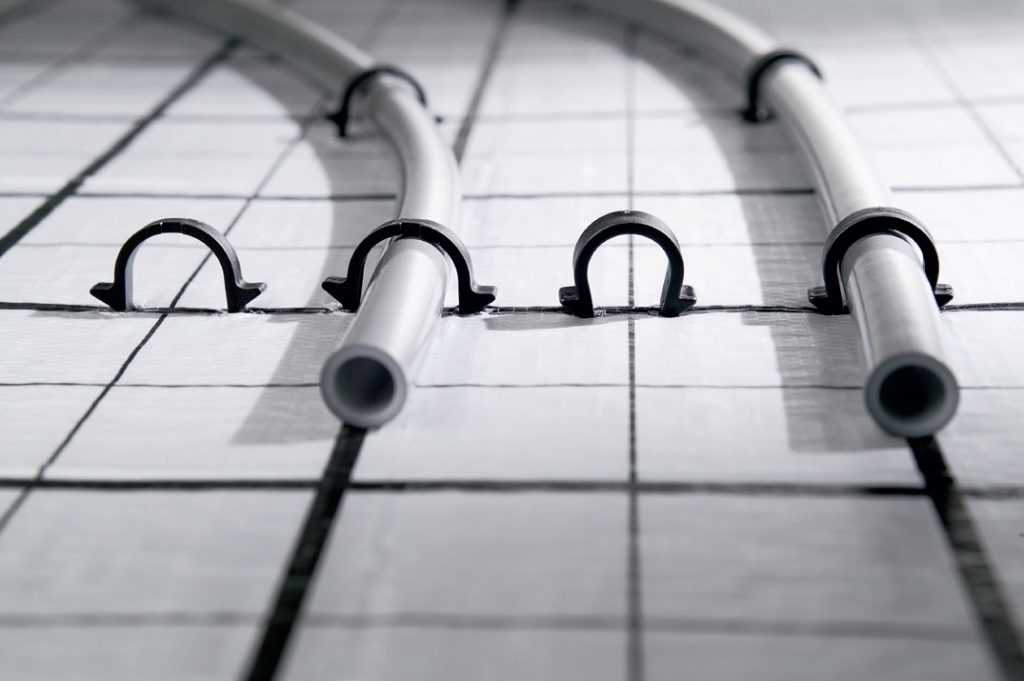

  • Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
  • Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
  • Гидроизоляционная пленка.
  • Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

Теплопередача Упругость Электропроводность Срок службы* Цена за 1 м.** Комментарии
Полипропилен Ø 8 Низкая Высокая Нет 20 лет 22 р Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX Ø 5 Низкая Высокая Нет 20/25 лет 36/55 р Не выдерживают перегрева.
Металлопластик Ø 8 Ниже среднего Нет Нет 25 лет 60 р Изгиб только со спецоборудованием. Не морозостойкие.
Медные Ø3 Высокая Нет Есть, требует заземления 50 лет 240 р Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка Ø 2,5-3 Высокая Нет Есть, требует заземления 30 лет 92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Шаг 4. Укладка труб отопительной системы

Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.

Трубы для теплого пола

Практический совет. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?

Длина каждого контура должна учитывать мощность водяного насоса, данные указываются в инструкции по эксплуатации, внимательно изучите ее перед началом монтажа.

Таблица определения производительности насоса в зависимости от отапливаемой площади

В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.

Трубы можно крепить двумя способами:

  • специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;

  • к металлической армирующей сетке. Она ложится на теплоотражающую пленку, трубы фиксируются пластиковыми хомутами. Считаем, что этот метод никаких преимуществ перед первым не имеет. Зато есть у него недостатки: дополнительное увеличение стоимости монтажа и опасность механического повреждения труб. Как армирующий элемент в таком положении сетка не играет никакой роли. Согласно строительным правилам она должна быть со всех сторон залита бетоном на толщину не менее пяти сантиметров, только в таком положении сетка работает в связке и повышает физические показатели прочности стяжки.

Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке. Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит

Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить

Как выбрать фитинги

Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.

Соединение труб с пресс-фитингами

Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами

Монтаж водяного пола

Решив сделать теплый «пирог», нужно определиться с некоторыми аспектами. Например, в доме будет

  1. батарейное отопление с подогревом полами или только низкотемпературное;
  2. низкотемпературный контур, для которого выбирается отдельный режим. Необходимо учесть, что один контур – это отопление площади не больше 20 м2;
  3. котел, который сможет подавать тепло в контуры, батареи, а также будет обеспечивать дом горячей водой.

Как сделать водяной теплый пол своими руками относительно быстро? Монтаж нужно начинать с приобретения всех необходимых элементов конструкции.

С уточнения характеристик объекта должны начаться все расчеты. Нужно определиться, «пирог» теплого пола – основное отопление или только подогрев. Схема может пропустить место, где будет стоять мебель, которую никто не планирует двигать на протяжении десятилетий.

Итак, для расчетов понадобятся следующие знания:

длина одного контура должна быть в пределах 100 метров;

Внимание! Если длина труб превышает 100 метров, в контуре больше поворотов, значит, увеличивается гидравлическое сопротивление, вода хуже циркулирует в системе и в итоге температура в контуре неравномерная

  • когда контуры – единственный источник отопления, шаг между витками не должен превышать 20 сантиметров. Если же водяной пол – это дополнительный способ обогрева, достаточно, чтобы шаг был в пределах 30 сантиметров;
  • при укладке контура от стен нужно отступать не менее 10 сантиметров.

Предположим, что у нас на первом этаже частного дома в умеренной климатической зоне 5 комнат и 1 коридор (его длина 10 метров) также есть котельная. Логичен будет монтаж отдельного контура в каждой комнате. Тогда через коридор к котельной нужно осуществить проведение труб для соединения с коллектором. Таким образом, делать отдельную укладку труб в коридорах нет необходимости, но к длине каждого контура нужно прибавить расстояние от комнаты до коллектора.

В нашем доме отопление только низкотемпературное (шаг 20 см). Это значит, что длину труб можно рассчитать по такой формуле:

– это квадратура комнаты, у нас она 15 метров;

– расстояние между витками (0,2 метра);

– стандартный коэффициент, он нужен для учета трубы на загибы.

метра трубы.

Это самая дальняя комната, значит, от коллектора до неё вода пройдет путь в 15 с небольшим метров. Таким образом, длина первого контура с учетом расстояния до котельной равна 98 метров.

Так нужно провести расчет каждого контура. И в итоге иметь представление о том, сколько метров труб в нашем частном доме необходимо для теплого водяного пола.

Правильно рассчитав количество метров, трубы можно будет приобрести оптом

Составляющие конструкции

Для создания системы понадобится не только труба, но также

  1. котел. Лучше всего приобретать тот, что сможет работать даже летом для ГВС, не отапливая при этом дом. Мощность устройства, прежде всего, зависит от квадратуры дома.
  2. смесительный узел. Он состоит из нескольких элементов. Среди них коллектор (в нем должно быть столько выводов, сколько есть контуров теплого пола), клапаны, воздухоотводчики. А также фитинги и циркулярный насос.

Устанавливается коллектор на стене над полом рядом с котлом, температура выставляется для каждого контура отдельно. Все это можно смонтировать в первую очередь, а затем непосредственно заняться монтажом теплого пола.

Тёплый пол водяной: рациональный обогрев

Действительно, мало какая из существующих систем обогрева жилых и промышленных зданий готова конкурировать с тёплым водяным полом. Объяснить преимущество тёплых полов на воде несложно.

Так, для традиционных широко распространенных тепловых систем, построенных на базе радиаторов отопления, фанкойлов, конвекторов, характерным технологическим принципом является эффект конвекции.

Конвекционный способ отопления имеет существенный минус — неравномерное распределение тепловых потоков, когда воздух, нагретый радиаторами, преимущественно скапливаются в области потолка помещения.

Нижняя часть жилых комнат при этом находится в области слабо прогретого воздуха. Напольная же часть и вовсе остаётся холодной, что для зимнего сезона неприемлемо. С точки зрения физиологической привычки организма, такой подход к обогреву помещений сложно назвать идеальным.

Совсем иное дело – тёплый пол водяной на трубах PE-RT, исключающий эффект конвекции. Внедрение такой конструкции в жилом доме кардинально перестраивает распределение тепловых воздушных потоков. Именно этим проектом достигается идеальное условие распределения температуры и как следствие – идеальное условие комфорта жилища.

На уровне тёплого пола средняя температура достигает 22°С, а область помещения на уровне центра окна прогревается до 18-20°С.

Тёплые полы водяные в доме обеспечивают лучшее распределение воздушных потоков. Это скрытая конструкция, а потому безопасная для детей. Преимуществ тёплых полов масса

  • равномерный прогрев внутреннего объёма помещения,
  • повышенная степень гигиеничности жилья,
  • лучшие условия безопасности для детей,
  • экономия энергоресурса за счёт автоматической регуляции,
  • продолжительный срок службы.

Последовательность и особенности монтажа

Стяжка для теплого пола. Схема

Самым популярным и востребованным вариантом укладки тёплых водяных полов является использование бетонной стяжки, которая выполняется после тщательной подготовки обустраиваемой поверхности и разметки для расположения коллектора и труб. Все работы производятся поэтапно, с соблюдением следующей очерёдности основных действий:

  • прокладка теплоизоляции на основе пенопласта или пенополистирола;

    пенополистирол

  • укладка демпферной ленты для предотвращения чрезмерного растяжения бетонного основания в процессе нагревания;

  • прокладка поверх теплоизоляционного слоя арматурной сетки для повышения прочностных характеристик конструкции и дополнительного крепежа системы труб;
  • непосредственное прокладывание трубной системы в сочетании с постепенным объединением труб между собой посредством специальных хомутов и фиксации к арматурной сетке;

  • подсоединение трубной системы к коллектору.

Следует внимательно следить за качественным, но не слишком тугим креплением, чтобы не спровоцировать деформационные изменения при эксплуатации. Наличие нескольких контуров требует поочерёдного подсоединения. Выводной конец труб закрепляется на возвратном коллекторе. Финишный этап монтажа заключается в заливке всей системы бетонным раствором и тщательном просушивании стяжки. Далее выполняются работы по фактурной стяжке и финишная отделка любым напольным материалом.

Процесс бетонирования

Советы и рекомендации

При выполнении монтажных работ участки помещения около внешних стен оформляются посредством использования более мелкого шага, что позволяет стабилизировать прогрев.

Укладка трубной системы по типу «змейка» предполагает выполнение наиболее мелкого шага, а при спиральном монтаже шаг может составлять от двух до пятнадцати сантиметров.

Виды систем водяного теплого пола

Для повышения качества бетонного состава и облегчения заливки целесообразно добавлять в рабочий раствор стандартное количество полипропиленового фиброволокна, что увеличит прочность стяжки в процессе усадки.

Не следует пренебрегать использованием демпферной ленты, позволяющей качественно компенсировать расширения бетонной стяжки.

Соблюдение технологии позволяет получить качественную и долговечную систему тёплых полов, которая улучшит микроклимат помещения и создаст комфортные для проживания условия.

Стяжка для водяного теплого пола

Выбор трубопровода

Контур «теплого пола» из медной трубы

Идеальным вариантом будет использование медной трубы. У меди лучший показатель теплоотдачи, трубы из такого материала практически вечны. Но цена устройства, стоимость работы и необходимость дополнительного оборудования для монтажа могут разорить.

Достоинства металлопластиковых труб

Металлопластик обладает высокими эксплуатационными характеристиками, имеет низкую стоимость, доступен и прост в монтаже. Благодаря гибкости такой трубы легко выдержать необходимый шаг при укладке водяного пола.

Наименование Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы Цена, руб. Приведена цена погонного метра
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 16 X 2,0 мм, 100 м
16 X 2,0 мм, 200 м
55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 20 x 2,0 мм, 100 м 83
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 26 x 3,0 мм, 50 м 145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 32 x 3,0 мм, 50 м 215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 40 x 3,5 мм, 25 м 575
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH 16 х 2,0 мм, 200 м
16 x 2,0 мм, 100 м
50
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH 20 х 2,0 мм, 100 м 69

Необходимо отметить также трубы из сшитого (РЕХ) и линейного (PERT) полиэтилена. Они имеют высокую износостойкость и теплопроводность. Труба очень гибкая, при этом выдерживает несколько циклов заморозки. Они имеют низкую шероховатость и не подвержены коррозии. Отличаются лёгкостью монтажа без применения специальных инструментов или клеящих материалов, а также многократностью стыковки фитингов в одном месте.

Трубы для теплого пола

Выбор трубы очень важен и будет влиять на технологию монтажа, стоимость работы и долговечность всей конструкции пола.

Труба Rehau Rautherm S

Технические характеристики труб VALPEX

Классификация систем водяного пола

Среди техник укладки водяного пола выделяют два варианта: бетонные и настильные системы.

Варианты бетонной и настильной системы теплых полов

Бетонный метод предполагает установку системы водяного отопления под слой бетонной стяжки. Он связан с внушительным объёмом работ и соответственно нуждается в трудовых затратах. От толщины бетонного покрытия зависит время высыхания, на которое растягиваются работы, при этом пользоваться помещением нельзя. Лишь после полного высыхания возможна укладка финишного напольного покрытия.

Деревянная система водяного теплого пола

Настильный способ характеризуется использованием готовых материалов, отсутствием бетонных работ и дополнительными финансовыми расходами. При использовании готовых материалов время монтажа значительно сокращается. С другой стороны, за приобретаемый материал, который укладывается в несколько слоёв, придется тратить больше средств. Настильный способ монтажа можно условно разделить по виду основного настилаемого материала: полистирольный, деревянный модульный и реечный.

Включение и проверка (опрессовка) гидравлической обогревательной системы

Итак, после установки системы необходимо проверить ее работу под высоким давлением. Проверка происходит при подаче воды (давление 6 бар), испытательный период – 24 часа. Испытание системы происходит в идеале холодной водой и разогретой. И при холодной, и при горячей опрессовке следует следить за тем, чтобы все элементы системы находились в рабочем состоянии, исправно функционировали, и чтобы давление не упало более, чем на 1,5 барв.

Убедившись, что в системе нет сбоев, подтекания, расширений труб, можно завершать процесс укладывания водяного теплого пола заливкой стяжки поверх труб.

Заливка должна производиться при работающей водонагревательной системе, при давлении. Наконец, после заливки стяжки нужно набраться терпения и подождать не менее 28-30 дней. И только по истечение данного срока можно продолжить ремонт – заняться напольным покрытием.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий
