Пустотные плиты перекрытия

Расшифровка обозначений

Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:

Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:

Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.

Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.

Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.

Стоимость плит

Плиты перекрытия ПБ и ПК — в чем разница?

› Малоэтажное строительство › Перекрытие

23.05.2019

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия.

Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

• используются для возведения любых типов строительных конструкций;
• срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• обладают 3 группой устойчивости к образованию трещин;
• виброустойчивый строительный материал;
• повышенная звуконепроницаемость;
• не боится воздействия влаги;
• повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Плита ПК имеет стальные проушины для транспортировки и монтажа.

Достоинства безопалубочной продукции

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

1. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
2. Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
3. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
4. По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
5. Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
6. Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
7. Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.

Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Плиты перекрытия ПБ и ПК — в чем разница? Ссылка на основную публикацию

Расчёт нагрузки

Расчёт предельного воздействия

Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.

Устройство пустотной плиты с наличием армированной стяжкой

Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.

Прежде всего необходимо учесть вес следующих элементов:

• цементно-песчаные стяжки;
• перегородки из гипсобетона;
• масса напольного покрытия или панелей;
• теплоизоляционные материалы.

Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.

Расчёт оптимальной нагрузки

Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².

Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².

Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.

Схема устройства пустотной плиты с наличием гидроизоляции

Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.

Минимальное опирание плит перекрытия

Глубина опирания панелей, выполненных по Серии 1.141 – 1 выпуску 64 должна быть от 90 мм до 250 мм

Величина опирания должна быть указана в проекте. (часто 120мм — ширина кирпича).

Опирание железобетонных плит на стены выполненные из пеноблоков осуществляется через бетонный армированный пояс.

Скачать Серия 1.141-1 выпуск 60 «Панели с круглыми пустотами и длиной 4180, 3580, 2980, 2680 и 2380 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-III и Вр-1.
Рабочие чертежи»

Скачать Серия 1.141-1 выпуск 64 «Предварительно напряженные панели с круглыми пустотами длиной 6280, 5980, 5680, 5380, 5080, 4780 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-IV. Рабочие чертежи»

Что ещё почитать на сайте:

Фундамент из блоков ФБС пошаговая инструкция. Армирование ленточного фундамента, гидроизоляция.

Временный забор строительного участка. Ограждение
территории строительства. Основные требования.

Требования к ограждению строительной площадки. Примеры и фото ограждений.

Виды плит перекрытия, размеры, ГОСТ: основные нормы

Всё большую популярность набирают монолитно-каркасные здания, суть которых состоит в формировании одной непрерывной плиты по всей поверхности этажа. Главные недостатки монолитной конструкции – дороговизна, необходимость создания предварительного каркаса и безостановочный процесс заливки бетона. Именно поэтому готовые железобетонные изделия не теряют актуальности и активно используются, особенно в частной застройке.

Помимо этого, более низкие цены бетонных плит перекрытия и размеры изделий, которых представлено большое количество в торговых точках, позволяют выбрать подходящий вариант для каждой конкретной стройки в зависимости от выделенного бюджета и архитектурной задумки. Плиты легко монтируются и способствуют ускорению процесса возведения зданий, а для их укладки не требуется проведения дополнительных монтажных работ. Другим значимым преимуществом считается отсутствие усадки у железобетонных плит перекрытия.

Сплошные плиты отличаются высоким уровнем прочности, большой массой и низкими звуко- и теплоизоляционными свойствами.

Такие конструкции характеризуются повышенными показателями жёсткости, они устойчивы к влаге и перепадам температур, имеют высокие тепло- и звукоизоляционные свойства. При строительстве жилых зданий используются и газонепроницаемые структуры. В большинстве случаев допустимая нагрузка на плиты перекрытия составляет 800 кг/м², а максимальное давление, на которое рассчитаны изделия, начинается от 8 кПа. Так как дома, построенные с использованием плит перекрытия, строятся давно, то можно отметить и продолжительный срок эксплуатации. В предложенном списке рассмотрены основные виды и размеры плит перекрытий по ГОСТу:

1. Многопустотные. Имеют ширину от 1 до 3,6 м, длину от 1,7 до 9 м. Толщина, в зависимости от модели, изменяется от 16 до 30 см. Отличаются присутствием полых сквозных отверстий.
2. Сборные ребристые. По нормам ГОСТа размеры ребристых плиты перекрытия представлены такими параметрами, как высота – до 40 см, ширина – до 3 м, длина варьируется от 6 до 18 м.
3. Сплошные доборные конструкции. Длина – от 1,8 до 5 м, высота – 12-16 см.

Обратите внимание! Все характеристики и размеры ЖБИ (плит перекрытия) регулируются нормами ГОСТ 21924.2-84. В зависимости от типа изделия дополнительно могут оборудоваться выпусками арматуры, а также местными вырезами и отверстиями.
Размеры железобетонной плиты перекрытия ребристого типа диктуются длиной и шириной комнаты

При выборе ЖБИ конструкций для строительства, помимо основных параметров, важно учитывать и вес изделий, который будет влиять на вид используемой грузоподъёмной техники

Зачастую на строительных площадках находятся краны, рассчитанные на подъём конструкций весом до 5 тонн

При выборе ЖБИ конструкций для строительства, помимо основных параметров, важно учитывать и вес изделий, который будет влиять на вид используемой грузоподъёмной техники. Зачастую на строительных площадках находятся краны, рассчитанные на подъём конструкций весом до 5 тонн. К примеру, бетонная плита объёмом 2 м³ и больше может весить от трёх до 4,5 тонн, чего может быть слишком много для обычного крана

К примеру, бетонная плита объёмом 2 м³ и больше может весить от трёх до 4,5 тонн, чего может быть слишком много для обычного крана.

Почему стоит выбрать из железобетона

Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями

Кроме того, имеет смысл принять во внимание разницу в размере балок деревянного перекрытия и бетонных

Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.

Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.

На видео – сортамент и размеры плит перекрытия:

Панели перекрытия пустотные – конструктивные особенности

Предприятиями железобетонных изделий в соответствии с действующими стандартами производятся различные виды строительных материалов, к которым относятся также и пустотелые плиты перекрытия. Используя их в качестве составных частей при возведении зданий, строители быстро формируют плоскость потолка за счет ровной поверхности плиты.

Изделие состоит из следующих материалов:

• бетона, изготовленного на базе портландцемента М300 и выше. Благодаря применению качественного бетона достигаются повышенные показатели прочности;
• стальной арматуры класса А3 или А4, находящейся в напряженном или обычном состоянии. Армирование повышает нагрузочную способность межэтажных плит.

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

Плита перекрытия пустотка отличается следующими конструктивными особенностями:

• правильной геометрической формой. Изделие выполнено в виде параллелепипеда, имеющего ровную поверхность граней;
• наличием сквозных полостей в торцевой части панели. Внутренние отверстия повышают звукоизоляционные и теплозащитные свойства;
• конфигурацией поперечного сечения продольных полостей. Каналы в поперечном сечении имеют форму круга или овала;
• габаритными размерами. Длина, толщина и ширина панелей, а также диаметр отверстий отличаются для различных исполнений;
• количеством продольных отверстий. Оно регламентировано требованиями стандартов и действующей нормативной документацией.

Продольно расположенные каналы положительно влияют на эксплуатационные свойства изделий:

• упрощают процесс укладки инженерных коммуникаций;
• повышают теплоизоляционные свойства межэтажного перекрытия;
• предотвращают проникновение в помещение внешних шумов.

Различия между ПК и ПБ

Оба вида плит перекрытия сегодня пользуются большим спросом. Связано это с их высокой прочностью и надежностью. Если говорить про отличия между плитами ПК и ПБ, то явных различий здесь не наблюдается. Главной особенностью остается метод изготовления. Для плит ПБ характерен большой вес и высокая стоимость. По этим причина подобные изделия чаще всего задействуют при строительстве важных объектов. Для их изготовления применяется бетона классов В15 и стальная арматура.

Перекрытие так же можно организовать и из подручных средств, например из досок. А вот из каких можно узнать прочитав статью о том, что из себя представляет , а так же иные технические данные строительного материала.

На видео рассказывается, чем отличаются плиты перекрытия пб от пк:

Какова указано здесь.

Для плит ПК характерно наличие пустот, благодаря чему они активно задействуются при возведении жилых домов. По сравнению с предыдущими изделиями, такие плиты обладают малым весом, но по показателям прочности и надежности они не уступают. Ни пустоты, ни их расположение не снижают несущие свойства плиты. Кроме этого, наличие пустот позволяет повысить показатели звуко-и теплоизоляции.

О том какой , можно узнать прочитав данную статью.

Плиты перекрытия – это очень необходимый в области строительства материал. Благодаря ему стало возможным возводить серьезные объекты, на которых будет оказываться свое влияние серьезная нагрузка. По этой причине во время их изготовления плиты подвергаются тщательной проверке, чтобы показатели надежности и прочности соответствовали заявленным. Также изделия должны обладать необходимой жесткостью и не прогибаться. Иначе это приведет к деформации и последующему разлому.

Плиты перекрытия ПК и ПБ – железобетонные изделия, используемые в современном гражданском и промышленном строительстве в качестве несущих перекрытий при возведении межэтажных секций, а также иных связующий конструкций. Оба эти вида ЖБИ довольно схожи по своему предназначению, однако имеются у них и существенные различия.

Основная разница между этими видами железобетонных изделий отражена в их маркировке и заключается в технологии изготовления. Таким образом, ПК – это плита круглопустотная, а ПБ – плита безопалубочная. Рассмотрим оба способа подробнее:

Плиты ПК изготавливаются следующим образом: арматура помещается в металлоформу, осуществляется заливка бетоном. Затем металлоформа проходит процедуру непродолжительной вибрации на специальном оборудовании (вибростол) для равномерного заполнения металлоформы бетоном. Далее металлоформа с бетоном помещается в пропарочную камеру, где подвергается обработки паром при соблюдении температурного режима в течение 6-8 часов. После этого, готовое изделие извлекается из металлоформы.

Формовка Плит ПБ изделий происходит на подогреваемом металлическом полу. Изделия армируются предварительно напряженными тонкими тросами (реже проволокой), то есть натянутыми по всей длине места изготовления. Специальная формующая машина проходит над местом формовки по рельсам, оставляя за собой непрерывную ленту бетона. Затем образовавшуюся линию железобетона закрывают пленкой (теплоизоляционным материалом), прогревают и режут на изделия нужной длины.

Отличие плиты ПБ от ПК заключается также в возможности распила плиты ПБ при необходимости под углом 450 , что делает эти железобетонные плиты более удобными для возведения сооружений. Такие плиты обладают широким спектром нагрузок от 400 до 1250 кгс/м2. Преимуществом же плит ПК (оснащённых круглыми пустотами) перед ПБ считается возможность организации в них отверстий для проведения внутридомовых коммуникаций. Пустоты же плит перекрытия ПБ (овальные) для проделывания в них не предусмотренных изначально отверстий не приспособлены.

Размеры плит перекрытия ПК варьируются от 2,0 местра до 9 метров по длине, а по ширине плиты перекрытия пустотные от 1,0м. до 1,5м. В случае с плитами ПБ, технологией предусмотрена поперечная резка плиты алмазной пилой под любым углов, любой длины и ширины.

Для строительства своего дома я использовал плиты для перекрытий ПК и ПНО, присматривался и даже ездил на завод смотреть плиты изготовленные по безопалубочной технологии сокращенно ПБ. Решить из чего или из каких плит будут ваши перекрытия вы должны еще на стадии проектирования потому что плиты имеют стандартные размеры. Если у вас уже есть проект и вы строите не внося в проект изменений то в нормальной проектной документации учтены размеры плит и их количество.

Классификация согласно ГОСТ

Изготовление этого строительного элемента ведется строго ГОСТ 23009-78, разработанному еще в 1979 году. Этим нормативом предусмотрены основные показатели готового изделия и применяемость для строительства различных по функциональности зданий и сооружений. Плиты перекрытия промышленного производства в обязательном порядке имеют особое обозначение, в котором и «зашифрована» вся необходимая информация. Каковы размеры железобетонных плит перекрытия можно узнать здесь.

Классификация изделий ведется по всем показателям:

• Тип конструкции.
• Габаритные размеры.
• Класс используемой арматуры.
• Вид бетона.
• Дополнительная стойкость к внешним воздействиям.
• Конструктивные особенности.

В статье можно узнать о размерах плит перекрытия пустотных по госту.

Для того, что иметь представление обо всех возможных вариантах и расшифровках ПК, рассмотрим каждый из вышеперечисленных параметров отдельно немного подробней.

Тип конструкции согласно классификации ГОСТ

Типоразмер изделия должен обозначаться заглавными прописными буквами, максимальное количество которых не должно превышать три единицы.

Узнать о пустотных плитах перекрытия и о их технических характеристиках можно здесь из статьи.  О возможных вариантах заполнения проёмов между плитами перекрытия, что выбрать пеноблок или газоблок и какой материал лучше, можно тут.

Основные обозначения типа конструкции железобетонных изделий:

Выбрать подходящие изделия можно согласно основному назначению. Если конструкция может иметь несколько типоразмеров, буквенное обозначение может быть дополнено цифрой. Следовательно, для железобетонных плит перекрытий с круглыми пустотами маркировка изделия будет начинаться с «ПК», монолитные конструкции «П», остальные обозначения расшифруем далее.

Узнать больше о том, какие необходимы плиты перекрытия для частного дома, можно прочитав статью.

Как изготавливают пустотелые плиты

Для изготовления многопустотных панелей применяются различные виды бетона:

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства

• силикатный;
• легкий;
• тяжелый.

При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:

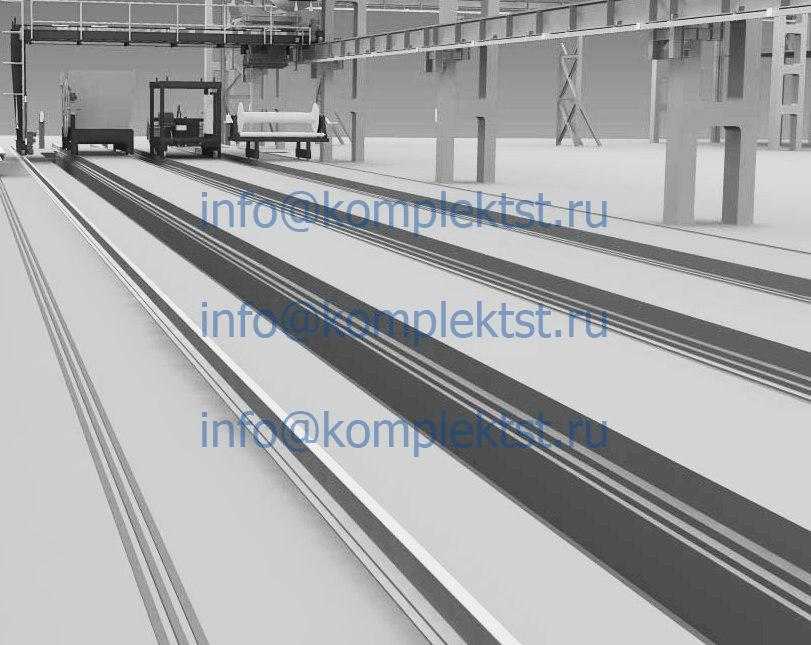

• безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
• опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.

Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.
