Теплый пол под ламинат на деревянный пол

Как установить сухой пол на деревянной основе?

Плиты из полистирола;
Деревянные рейки и модули

На поверхность из дерева укладываются полистирольные маты, гладкие или с бобышками. Если они гладкие, то Вам нужно вырезать в них отверстия для закладки труб. Эта система установки сухого пола не очень дорогая и очень удобная. Чаще всего используется обычный пенопласт толщиной до 4 см или пенополистирол. Если же плита имеет бобышки, то есть выступы не выше 25 мм, то трубы из полиэтилена (диаметр 16 мм) кладут в пазы и закрепляют монтажными замками.

Модули можно купить в магазине и дома собрать. Трубы укладывают в углубления на поверхности. Реечная система делается из планок толщиной 2 см и шириной 130 см при шаге труб 150 мм (материал МДФ или ДСП). Часто устанавливают еще пластины из металла, которые создают сплошное теплое поле. В конце на поверхность труб теплого пола укладывается подложка и ламинат.

Разновидности теплого отопления

Можно выделить всего две разновидности теплого пола – электрический и водяной. Существуют различные вариации, однако суть системы от этого не меняется: в них используется первый либо второй источник тепла. Оба вида укладываются по определенным правилам с соблюдением технических характеристик материала основания, стяжки, нагревательных элементов, верхнего финишного покрытия и так далее. Все эти требования обязательно должны выполняться, так как от них зависит долговечность и эффективность отопления.

Электрический и водяной теплый пол

В момент появления технологии нагревательные элементы рекомендовалось укладывать исключительно на бетонное основание под керамическую плитку. Благодаря появлению новых материалов в данный момент подогрев можно укладывать и на деревянное основание под ламинат.

Что дает владельцу напольное отопление?

Дом с напольным отоплением прогревается гораздо быстрее и равномернее, чем с радиаторным, т.к. при включении обогрева вся площадь пола превращается в один большой источник тепла. Помещение нагревается снизу, что обеспечивает максимальный комфорт для людей, находящихся в нем.

Устройство водяного теплого пола подразумевает, что система работает от обычного отопительного котла. Однако расход топлива для напольного обогрева относительно невелик, поскольку теплоноситель не нужно прогревать до такой высокой температуры, как в радиаторах

Благодаря этой особенности напольного отопления оно более выгодно, а сам котел работает в щадящем режиме, что увеличивает срок его эксплуатации.

Возможен вариант использования теплого пола в качестве системы дополнительного отопления. В этом случае нагретый теплоноситель движется по двум контурам: сначала к радиаторам, а потом, остывая, по трубам напольного контура.

Так владелец дома добивается высокоэффективного обогрева, не затрачивая лишних средств на оплату счетов. Это идеальный вариант для домов в регионах с суровым климатом.

Большой минус системы – высокие расходы на комплектующие и монтаж. В среднем на материалы для обустройства 1 м.кв. теплого пола необходимо потратить от 1500 рублей. Если работает бригада, то к этим расходам придется добавить еще 1000-1500 рублей за 1 м.кв. в зависимости от расценок рабочих.

Высокая стоимость обусловлена объективными причинами. Для прокладки труб приходится поднимать уровень пола как минимум на 100 мм. Чтобы система нормально работала, устанавливают регулировочную арматуру, шкаф распределительных коллекторов, специальные клапаны для выпуска воздуха из отопительной системы и т.д.

Это трудоемкий процесс, поэтому работа мастеров обходится недешево.

Монтаж теплого водяного пола своими руками позволяет существенно удешевить систему. Сэкономить удается до 30-50% от общей стоимости

Как укладывать кафель на гипсоволокнистое основание

Работы по облицовке пола состоят из нескольких этапов:

Этап первый. Подготовить облицовочный материал.
Этап второй. Выполнить разметку пола.
Этап третий. Приготовить согласно инструкции клеевой состав.
Этап четвертый. Выполняются работы по укладке плиточного пола.
Этап пятый. Обработка швов.

Перед тем как выполнять облицовку пола керамической плиткой, поверхность гипсоволокнистого листа прогрунтовать и дождаться, пока состав полностью высохнет. Далее берем длинный шнур и выполняем разметку – середины коротких и длинных стен соединить и там, где точка пересечения, находится центр пола

Правильно найти центр помещения важно, если плитка с рисунком. Помимо этого разметка позволяет минимизировать число порезанного кафеля. Монтаж первой плитки можно начинать, двигаясь от центра комнаты или от угла

Монтаж первой плитки можно начинать, двигаясь от центра комнаты или от угла.

Теперь, когда центр найден, приготовить раствор согласно инструкции. Далее шпателем берем небольшое количество раствора, наносим на гвл-основание и размазываем. После этого проходимся по смеси зубчатым шпателем. Берем плитку и на изнаночную сторону наносим небольшое количество смеси, разравниваем зубчатым шпателем и кладем на основание. Смесь на плитку наносить тоненьким слоем. После того как плитка уложена на раствор, прижать и легонько постучать резиновым молотком.

Клеевую смесь не готовить в большом количестве, лучше порциями, чтобы хватало на покрытие одного квадратного метра. Во время облицовки проверять высоту поверхности, для этой цели используют уровень. После укладки трех – четырех рядов кафеля сделать получасовой перерыв, этого времени хватит, чтобы гипсоволокнистое основание смогло воспринять нагрузки. Между кафелем выдерживать маленькие зазоры, для этого применяют специальные крестики.

Со швов счищается клеевая смесь, которая выходит на поверхность плитки во время надавливания. Это делается сразу, потому что если клей засохнет, то счистить его с поверхности плитки трудно. После того как площадь пола выложена керамикой, пол должен несколько дней сохнуть. Во время высыхания плиточного пола позаботиться о том, чтобы в помещении не было влажности. После того как клей высохнет полностью, выполняется затирка швов. Для этого можно применить мелкофракционную наждачную бумагу. Вот и все, кафельный пол готов к эксплуатации.

Если вы решили самостоятельно уложить керамический пол на гвл, но боитесь допустить при работе ошибки, тогда посмотрите видео, как выполнить монтаж кафеля на гвл и прочие поверхности:

Лучшие электрические полы под линолеум

В системах теплых полов с линолеумом рекомендуется использовать ИК-пленку. Этот материал обеспечивает равномерный нагрев по всей площади, а терморегуляторы помогают выставить температуру с высокой точностью. При температуре выше 28 градусов линолеум может начать растягиваться, что негативно скажется на качестве материала. Особенностью инфракрасной пленки является возможность обеспечить комфортные показатели температуры воздуха при низком уровне нагрева напольного покрытия. Команда ВыборЭксперта.ру изучила отзывы на электрические теплые полы отечественного и зарубежного производства

Эксперты отобрали для тестирования 7 пленочных полов и предлагают обратить внимание на продукцию трех брендов

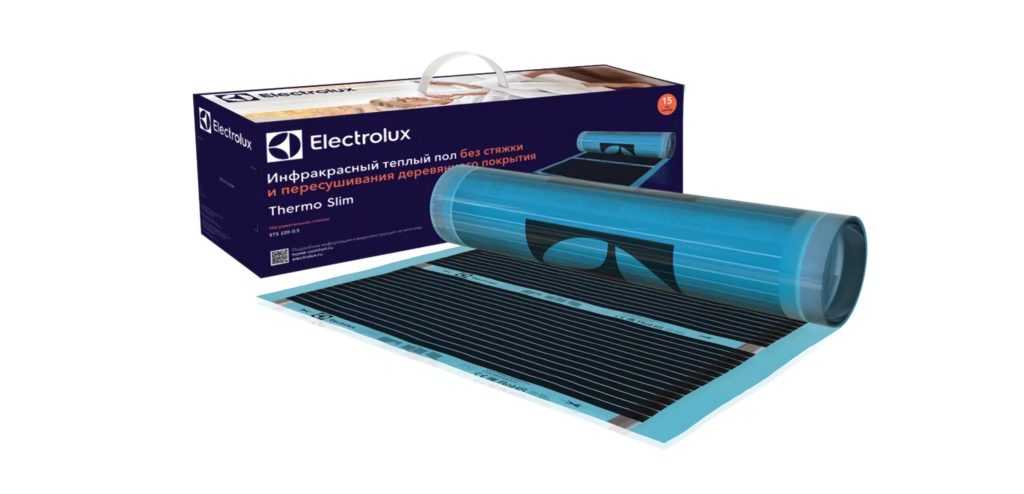

Electrolux ETS 220-4

Комплект от шведской компании предназначен для обогрева 4 кв.м. полезной площади. Инфракрасная пленка толщиной 0,338 мм устойчива к высоким температурам – до 110 градусов. Нагревательные элементы выполнены из карбона и могут использоваться в жилых комнатах, на открытых террасах и площадках. В комплекте поставки есть все необходимое для монтажа: проводка, зажимы, изолента.

Удельная мощность 220 Вт/кв.м. позволяет применять теплый пол для вспомогательного и основного отопления. ИК-элементы быстро нагревают напольное покрытие, мебель, которые отдают тепло воздуху и создают комфортные условия в помещении. Расход электроэнергии значительно ниже, чем у систем кабельного обогрева, благодаря высокому КПД.

Достоинства:

Устойчив к коррозии всех элементов;
Степень защиты от влаги и пыли соответствует классу IP52;
Сухой монтаж;
Минимальные показатели электромагнитного излучения;
Гарантия производителя 15 лет.

Недостатки:

Высокая цена комплекта.

Eastec Energy Save PTC

Нагревательная пленка нового поколения в удобном для монтажа формате 1х1 м. Саморегулирующийся нагревательный элемент в месте локального перегрева снижает нагрузку на 25-30%, что защищает линолеум от температурных деформаций. В основе ИК-пленки карбоновые элементы, надежно защищенные от влаги и механических повреждений высокопрочным электротехническим полиэстером. Удельная мощность 220 Вт/кв.м. делает источник тепла универсальным.

Токопроводящие шины изготовлены из меди высокой чистоты, контакты – из серебряной пасты. Конструктивные особенности положительно влияют на КПД и рентабельность применения. Допускается использование пленки на открытых площадках и в жилых комнатах. Максимальная температура нагрева 60 градусов. Рекомендуется укладывать полосами до 8 метров, с шагом линии отреза 25 см.

Достоинства:

Удобный монтаж;
Гарантия производителя 15 лет;
Срок службы 50 лет;
Расход электроэнергии на 30% ниже, чем у конкурентов по классу;
Высокая термическая безопасность основания.

Недостатки:

В комплекте нет терморегулятора и монтажных «крабов».

Национальный комфорт ПНК 220

Практичная инфракрасная пленка для сухого монтажа под линолеум. В основе – карбоновый элемент с продолжительным сроком службы. Внешняя оболочка изготовлена из прочного лавсанового полотна, которое может выдерживать значительные статические нагрузки. Формат пленки удобен для работы на балконах, в жилых комнатах со сложной планировкой и офисах.

Удельная мощность 220 Вт/кв.м. делает оборудование актуальным для основной системы отопления. Производитель предлагает приобрести дополнительно программируемый терморегулятор. При установке этого оборудования ИК-пленка будет экономить до 70% электрической энергии, а возможность выбрать нужный режим поможет снизить затраты на отопление при отсутствии жильцов в доме. Безопасность обеспечивается двухслойной изоляцией проводов.

Достоинства:

Равномерный нагрев поверхности;
Простой и быстрый монтаж;
Заметно не поднимается уровень пола;
Отсутствие электромагнитного излучения;
Быстрый прогрев;
Хорошая комплектация.

Недостатки:

Гарантия на комплектующие только 1 год.

Особенности ламината в сочетании с теплым полом

Ламинат — популярное половое покрытие, выдерживающее температуру до 40 градусов. Является прочным и эластичным. Недостатком можно считать высокую стоимость. При наличии специальной маркировки, разрешается соседство с греющими конструкциями, может укладываться на любые виды тёплых полов.

Следует размещать изоляцию между ламелями и тёплым полом толщиной от 2 до 5 мм. Необходимо это делать для того, чтобы отделять ламинат от бетонной основы. Её отсутствие может спровоцировать образование люфта в места стыка досок, что приведёт к неприятным звукам при ходьбе.

Положительным моментом так же можно считать наличие особого свойство материала, из которого изготавливается подкладка – способность не реагировать на щелочную среду. Так же его «не любят» грызуны и насекомые

Не маловажное значение играет способность подложки осуществлять микровентеляцию пола, благодаря чему не скапливается конденсат

Разновидности

По типу применяемого энергетического ресурса теплые полы, допускаемые для установки по деревянным лагам, разделяются на две разновидности:

Электрические.

В основе системы используются проводные нагревательные элементы – кабеля и покрытия. Главные их плюсы:

Малые габариты и вес.
Возможность монтажа на любое основание, в том числе старое.
Быстрый нагрев.

Электрический теплый пол пленочного типаИсточник teplopol74.ru

Однако монтаж электрических систем сопряжен с риском пожара – при некачественных компонентах, перегреве, нарушении условий эксплуатации и иных причинах высок риск образования короткого замыкания. Кроме того, при большой мощности такое отопление будет потреблять достаточно много электроэнергии. Также необходимо убедиться, что проводка выдержит нагрузку, создаваемую системой обогрева.

Водяные.

В основе лежит трубопроводная сеть, по которой циркулирует разогретый теплоноситель. Питается система либо от индивидуального котла отопления, либо от централизованной магистрали.

Водяные теплые полы более предпочтительны с точки зрения пожарной безопасности. Однако также имеют специфические недостатки. Первый из них – это риск протечки. Рано или поздно протекают все соединения, и трубопровод системы не является исключением. Второй минус – меньшая мощность, чем у электрических аналогов.

Трубопровод водяного теплого полаИсточник stroyvms.ru

Виды электрических теплых полов

Если водяной теплый пол допустимо устанавливать непосредственно под деревянный пол, то есть под дощатый настил, то электрический – только под покрытие из относительно негорючих материалов. Существует 3 основные разновидности электро-покрытий для отопления рассматриваемого вида, каждой из которой соответствует своя мощность и тип финишной отделки:

Греющий кабель. Диапазон рабочей мощности варьируется в рамках 120-180 Вт/м2. В качестве финишного покрытия рекомендуется выбирать керамогранитные или керамические плиты.
Маты. Являются аналогом выше приведенной модификации, однако с той разницей, что греющий проводник фиксирован на подложке. Поэтому изделия помимо мощности самого нагревателя характеризуются шагом его расположения на подложке. Оптимальный вариант завершающего покрытия – плитка на базе керамики или гранита.

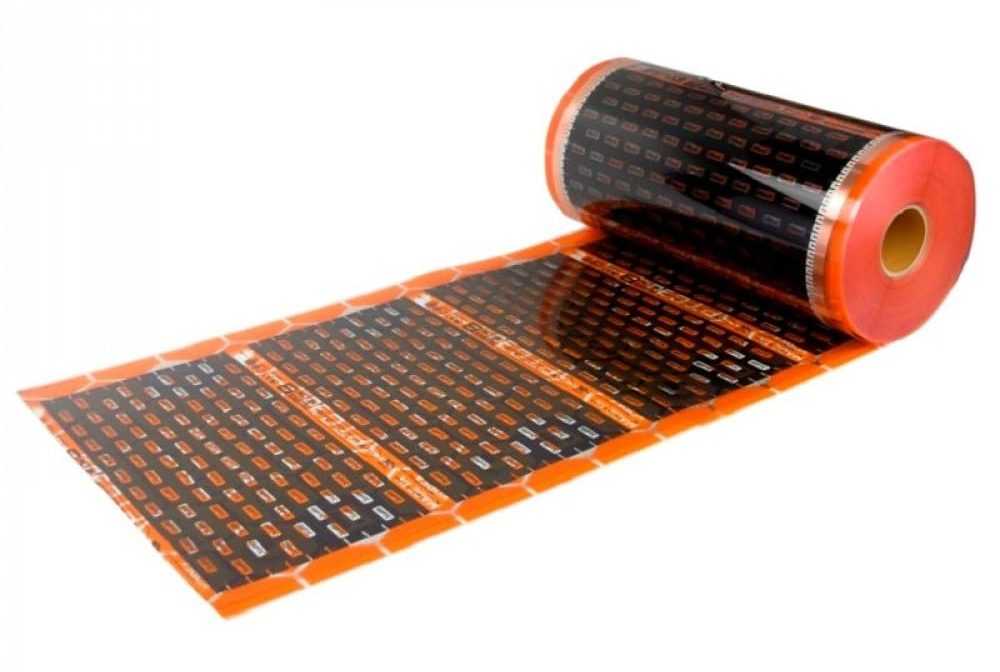

ИК-излучающая пленка. Рабочая поверхность материала излучает тепловую энергию по принципу солнечного света и нагревает окружающие предметы. Ее мощность варьируется в широких пределах – от 150 до 220 Вт на каждый м2. Укладывается под паркетную доску, линолеум и ламинат.

Электрический пленочный теплый пол отличается простотой монтажаИсточник saucyintruder.org

Как правильно подготовить основание

Есть несколько способов подготовить деревянный настил к укладке теплого пола. Лучшей заменой бетонной стяжки считается монтаж древесно-стружечной плиты от 16 до 22 мм толщиной. Она сможет выдержать значительную нагрузку, стабилизирует деревянное основание и не раздавит элементы отопления. На нее можно укладывать как электрические, так и водяные нагревательные элементы.

Устройство настила в деревянном основании для теплого пола

Плита укладывается на лаги. Лучше, чтобы размер шага был не более 60 см, иначе потребуется установка дополнительных брусьев.
Прежде чем положить плиту, укладывается гидроизоляция и утепляющий материал, таким образом, чтобы он находился в промежутках между лагами.
Следующие шаги зависят от типа отопления, который вы выбрали. Если это электрические нагревательные элементы в виде пленки или матов, то нужна мягкая фольгированная подложка, которая будет отражать тепло внутрь комнаты. Водяной и кабельный вариант отопления потребует креплений или направляющих, между которыми будут располагаться нагревательные элементы.

Монтаж электрического отопления

Какой вид отопления лучше выбрать для деревянного основания? Монтаж кабельного варианта потребует усилий в виде установки креплений или элементов, между которыми будет располагаться кабель. Такими элементами могут стать выпиленные пазы в досках, алюминиевые направляющие или деревянные пластины.

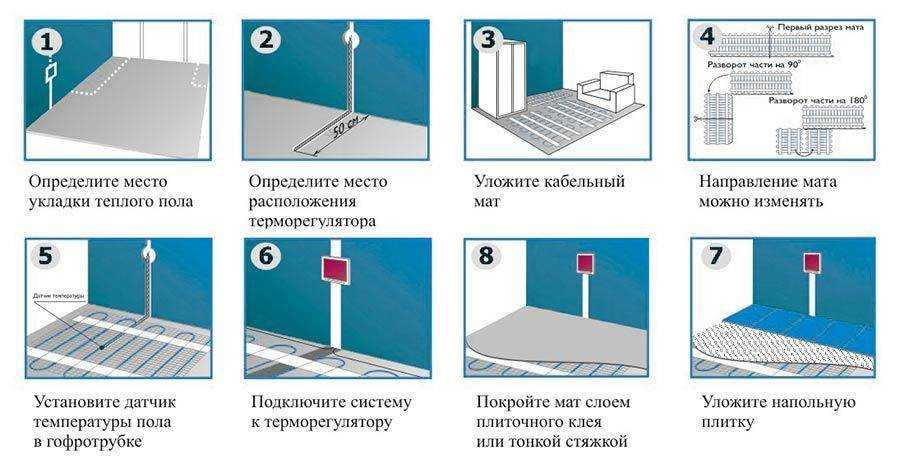

Пошаговый монтаж электрического теплого пола

Поэтому лучшим вариантом для деревянного основания под ламинат можно считать электрический теплый мат или инфракрасную пленку. Почему?

Плоский теплый мат и инфракрасная пленка выдерживают значительные нагрузки и созданы для монтажа без усилий.
Их можно уложить под ламинат без дополнительной плиты, при условии, что деревянный настил достаточно ровный и прочный. В таком случае запенивают все щели между досками, доски выравнивают по высоте, устраняют все неровности. На гидроизолирующую пленку укладывают фольгированный утеплитель, а сверху – маты или инфракрасную пленку.
Инфракрасный теплый мат или пленка были созданы специально под ламинат, это наиболее щадящий теплый вариант пола для такого покрытия.

Минусы электрического отопления в том, что потребуется значительный расход электроэнергии. При любом, даже самом экономичном варианте, это ощутимая сумма. Наиболее экономичные модели электрических матов, снабженные разными техническими новинками, стоят довольно дорого. Поэтому мы возвращаемся к кабельному варианту электрического отопления, который при всех затратах и трудах более экономичен в итоге.

Плюсы и минусы электрического теплого пола

Инфракрасное отопление

Если стоит выбор между электрическими матами и инфракрасной пленкой, не задумывайтесь, какой выбрать. Самый удобный и выгодный вариант из всех имеющихся – пленка, по нескольким причинам. Она действительно задумывалась создателями, как вариант дополнительного отопления под такие покрытия как ламинат, линолеум, ковролин.

Подключение инфракрасного теплого пола

С учетом последних достижений в этой сфере, уникальны по своим характеристикам инфракрасные полы Калео. Они выдерживают значительные нагрузки, универсальны, легко монтируются, способны нагреваться до + 60 градусов. Калео выпускает несколько видов инфракрасной пленки и матов: от бюджетного до дорогостоящего варианта. Они могут эффективно прогревать помещение даже при наличии бетонной стяжки.

Несомненные преимущества:

Преимущества инфракрасной пленки

Какой утеплитель рекомендуется использовать под такую пленку? Производитель предлагает его в комплекте, так как он изготовлен по специальным технологиям из лавсана.

Инфракрасный обогрев

На деревянный пол можно укладывать систему инфракрасного обогрева в виде термоплёнки. Её используют для локального обогрева помещения. Под стационарную мебель и бытовые приборы располагать её не рекомендуют. Обогрев происходит за счёт инфракрасного излучения. Оно исходит от карбонового элемента, который полосами нанесён на внутренней поверхности плёнки.

Проводник располагается по краям обогревателя. Он представлен медной шиной и полосой, выполненной из серебра. Плёнка производится в рулоне. Его раскатывают по поверхности пола в виде лент. При необходимости ленту можно разрезать по пунктирной линии. Нарушать целостность карбонового слоя не рекомендуют.

Для термоплёнки требуется ровная поверхность. Если пол в удовлетворительном состоянии, то на него укладывают утеплитель и фольгированный слой. В противном случае основание выравнивают фанерой или ДВП.
На систему «тёплый пол под ламинат» на деревянный пол укладывают утеплитель и слой фольги с лавсановой тканью. Она выполняет функции отражателя, направляет тепло вверх к напольному покрытию. Фольгу укрепляют скотчем.
Следующим слоем идёт термоплёнка. Ленты располагают с шагом в 1 см. Соединяют их скотчем.
После укладки нагревательных элементов проводят их подключение к терморегулятору. Соединение параллельное. Используют клеммы «крокодил» или «краб».
На поверхность пола устанавливают термодатчик. Его располагают в гофрированной трубке, для которой предусматривают нишу. Датчик подключают к терморегулятору.
Проводят тестирование системы.

На термоплёнку разрешается сразу укладывать ламинат. Дополнительных подложек не используют. Достаточно утеплителя, на котором расположена термоплёнка. Он выполняет функцию подложки для напольного покрытия. Ламинирование проводят по традиционным правилам.

Не все нагревательные элементы системы напольного обогрева можно уложить на деревянное основание. Монтаж водяной и кабельной магистрали требует много времени и кропотливого труда. Маты и карбоновые стержни для деревянного пола не подходят.

Термоплёнку можно использовать для любого основания. При ламинировании пола используют листы фанеры и подложку. На инфракрасную плёнку облицовку укладывают без дополнительных изоляционных уровней.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Принципы укладки ламината в частном доме

Ламели укладывают сетчатую раму, укрытую слоем подложки. Благодаря тому, то ламели имеют высокую прочность их смело можно укладывать даже без бетонной стяжки. Пол получается надежным и долговечным.

Ламели укладывают по традиционной технологии, придерживаясь требований производителя, указанных в инструкции к напольному покрытию

Подложку настилают встык, соединяя полосы строительным скотчем. Монтаж напольного покрытия ничем не отличается от технологии укладки простого ламината.

Единственное – следует помнить о необходимости формировании зазора для компенсации теплового расширения ламелей напольного покрытия.

Обустройство теплого пола своими руками – вполне осуществимая задача. При грамотном выборе материалов и соблюдении технологии монтажа вложенные деньги в установку отопительной системы принесут комфорт и уют для всех членов семьи.

Тонкости и нюансы монтажа системы наглядно описаны в видео:

На какие теплые полы может укладываться ламинат

Во время строительства зданий различного назначения используется несколько типов теплых полов. Каждый имеет свои технические особенности, которые оказывают непосредственное влияние на выбор ламината и технологию его укладки.

Вопрос, можно ли укладывать ламинат на систему отопления «теплый пол», волнует сегодня многих потребителей

Большинство потребителей часто путают понятия утепленные полы, теплые полы и полы с подогревом. Надо внести ясность в эти вопросы, всегда нужно использовать точные определения, это исключит в дальнейшем досадные ошибки.

Утепленный пол – многослойная конструкция, один слой которой состоит из утеплителей. Это может быть минеральная вата, различные пенопласты или сыпучие материалы. За счет этого полы имеют минимальные потери тепловой энергии. Но температура поверхности никогда не превышает значения параметров в комнате. Соответственно, она всегда ниже температуры тела и на ощупь не может быть теплой.
Теплый пол (пол с подогревом). Такой пол служит источником обогрева помещения – температура поверхности выше, чем температура в комнате. Поверхность покрытия на ощупь теплая.

Кабельный теплый пол

Материалы и инструменты для карбонового теплого пола

Одним из наиболее удачных решений в ходе установки электрического теплого пола будет выбор инфракрасного варианта. Если его сравнивать с аналогами, то его преимущество для укладки на деревянное основание очевидно. Система подходит под легкое покрытие, которым является ламинат. Используется пленочный обогрев для монтажа под паркет, линолеум, ковролин. Обусловлено это способностью инфракрасного теплого пола равномерно прогреваться.

Для успешного монтажа понадобятся следующие материалы:

карбоновая пленка;
клипсы для соединения блоков обогрева;
клейкая лента, монтажный скотч;
термодатчик и регулятор;
электрический кабель с сечением от 1,5 мм2;
паро- или гидроизоляция (если планируется установка в помещение с повышенным влаговыделением или образованием пара);
утеплитель под ламинат на деревянный пол;
контакторы (могут понадобиться в случаях, когда предусмотрен монтаж системы обогрева высокой мощности).

Изоляцию стоит использовать, исходя из расчетов. Можно использовать универсальный утеплитель для всех видов полов. Верным вариантом для ламината станет пенополиэтилен. Позволяется использовать ламинированный изолон.

Не нужно забывать и о наборе инструментов для монтажа:

отвертка;
инструмент для обжима (пассатижи);
индикатор питания (тестер);
кусачки;
монтажный нож;
молоток.

Используя эти средства, каждый, кто берется за укладку электрического теплого пола, может без проблем провести успешный монтаж системы отопления.

Монтаж электрического теплого пола под ламинат

Существует несколько способов уложить теплый пол на деревянной основе под ламинат. Стоит рассмотреть установку обогрева по деревянным лагам. Их стоит уложить с шагом 550-650 мм. В идеале нужно брать среднее расстояние – 0,6 м. Чтобы зафиксировать лаги, используются оцинкованные опоры. Они удобны в применении тем, что для начала можно выставить уровень профилей, предварительно закрепив их саморезами. Далее выставляются сами лаги. Монтаж не отнимает много времени. Единственная загвоздка – выдержать уровень.

Закончив с фиксацией лаг, нужно приступать к настилу чернового пола. На нем будет размещена теплоизоляция, защитный слой от влаги и пара. Изначально укладывается гидроизоляция, а затем тепловая.

Далее монтаж выглядит следующим образом:

укладка кабеля, матов или пленки с высчитанным заранее шагом в полном соответствии с предварительно сделанным чертежом;
следующий этап – установка датчика температур и терморегулятора;
если используется нагревательный кабель, стержневой теплый пол или маты, нужно использоваться бетонную стяжку (но рекомендуется «сухая» укладка, потому необходимо использовать другие источники тепла);
укладка финишного покрытия.

Второй способ исключает заливку бетонной стяжкой. Все работы выполняются примерно в следующей последовательности:

Подготовительные работы проводятся, как было описано ранее. После этого идет укладка деревянных лаг. Под них нужно уложить не фольгированный тепловой изолятор. Далее размещается металлическая сетка. Ее применение обосновано фиксацией нагревательных элементов.
Если используется кабель, то его нужно разместить под лагами в виде петель. В досках делаются небольшие пропилы для проводов.
Установка кабеля в пропилы, крепление обогрева к металлической сетке при помощи хомутов.
Далее монтируется датчик температур в пол, а на стену – терморегулятор.
Следующий этап – поверочные работы.
После успешного тестирования системы можно приступать к укладке ламината.
