Наливной пол своими руками

Способ 4: выравнивание пола по лагам

Выравнивание деревянного пола по лагам

Особенности метода

При таком выравнивании создается так называемый фальшпол, то есть покрытие монтируется на ровно уложенные на полу лаги из деревянных брусьев. Покрытие способно замаскировать значительные неровности и убрать уклон, но нужно учитывать, что пол значительно поднимется. Чтобы найти нулевой уровень, нужно к самой высокой точке прибавить толщину бруса и двух листов верхнего покрытия.

Когда применяется

Больше всего способ подходит для частных домов, а также для квартир на первом этаже, так как пространство между лагами можно заполнить теплоизолирующим материалом. Вариант подойдёт и для желающих разместить под полом какие-либо дополнительные коммуникации.

Этапы выполнения работы

1. Подготовка поверхности, грунтовка, гидроизоляция, отметка нулевого уровня.

2. Укладка лаг. Можно купить готовые регулируемые лаги, но сгодятся и деревянные брусья с сечением 40 х 100 мм. Лаги укладываются по уровню на расстоянии 40–50 см, при необходимости под них подкладываются куски фанеры, деревянные плашки или специальные пластиковые подкладки, которые можно купить в строительном магазине. В местах соприкосновения опоры и пола для амортизации необходима прокладка из куска линолеума. Когда система лаг будет выложена и выверена уровнем, брусья крепятся к полу на анкеры или специальные пластины.
3. Заполнение ячеек между лагами утеплителем.
4. Монтаж покрытия. Для этой цели сгодятся листы ДСП, ОСП, ГВЛ и даже обычная фанера. Они укладываются в два слоя, крепятся саморезами, стыки между ними шпаклюются, и пол готов для укладки финишного покрытия.

Выравнивание пола в квартире – важная часть ремонта. Этот процесс на первый взгляд может показаться довольно сложным и трудоемким, но при четком соблюдении всех этапов, использовании надежных инструментов и качественных материалов он будет по плечу любому, кто готов выполнить все работы самостоятельно.

Два вида регулируемых конструкций

По конструктивным особенностям и по специфике применения регулируемые полы подразделяются на две разновидности:

1. Системы, состоящие из плотных прочных плит ДСП, регулируемых в горизонтальной плоскости с помощью специальных приспособлений из сверхпрочного пластика. Их предпочитают устанавливать в новостройках, так как мощность выравнивания плитами поднимает поверхность пола на минимальную высоту 3-5 см. Несмотря на незначительную величину технологического пространства под фальшполами все же можно проложить кабель и тонкий изоляционный материал.

Регулируемые системы для пола, выравнивание фанерой

2. Практичные полы по регулируемым лагам, технология укладки которых подобна стандартному устройству многослойного пирога с брусьями-лагами. Отличие состоит в прочной фиксации элементов к бетонной или деревянной основе и в точной корректировке горизонталей. Этот тип пола применяют для обустройства квартир в старых зданиях и жилья повышенной комфортности с запланированной «подпольной» прокладкой коммуникационных трубопроводов и кабеля.

Регулируемый пол, устанавливаемый по лагам

Один из ценных приоритетов данных выравнивающих конструкций – надежная фиксация всей системы к деревянной или бетонной основе.

Точнее к базовому материалу прочно крепятся анкерные приспособления с резьбой, вращение которых вокруг собственной оси позволяет увеличивать и уменьшать высоту уровня чернового пола. Удобные в монтаже регулируемые опоры для пола крепят:

• к деревянным балкам перекрытий с помощью саморезов;
• к полым внутри бетонным плитам и к поверхности с бетонной стяжкой полипропиленовыми дюбелями-ежиками для кирпича и бетона;
• к монолитному базовому полу из бетона дюбель-гвоздями.

Анкерные приспособления выполняют одновременно несколько функций: берут на себя часть нагрузки, обеспечивают регулировку и прочное соединение конструкции с перекрытием.

Монтаж полов с выравнивающей фанерой

Отличительная особенность этого технологического варианта в том, что болты вставляются непосредственно в отверстия, просверленные в настиле-фанере, в плите ЦСП или в гипсоволокнистом листе. Вот порядок работ:

• с тыльной стороны в высверленные отверстия вставляют втулки, по внутренней поверхности которых проложена резьба, шаг между отверстиями зависит от предполагаемой нагрузки;
• затем в отверстия с втулками вворачивают выполненные из прочного полимера болты-стойки;
• собранный элемент устанавливают на перекрытие;
• производится крепление болтов к базовой основе;
• с помощью вращения стоек-болтов вокруг оси выравнивается горизонтальная плоскость;
• возвышающиеся над поверхностью остатки болтов срезают;
• затем производится укладка внахлест следующего слоя настила.

Стыковые швы между плитами первого слоя настила не должны совпадать с местоположением швов второго слоя.

Укладка чернового регулируемого пола из фанеры

Поверх выровненной поверхности производиться укладка любого из видов финишных напольных покрытий.

Установка полов с регулируемыми лагами

Оба типа выравнивающих систем выпускает компания днт: регулируемые полы, поставляемые ею на рынок, пользуются успехом. В перечне продуктов производителя можно подобрать готовую систему для любой проектной высоты пола, независимо от типа основания и материала, выбранного для чистовой отделки.

Выпускаемые фирмой выравнивающие системы с лагами поднимаются и опускаются посредством вращения болтов-стоек.

• анкерные болты из сверхпрочного полимера вкручиваются в резьбовые отверстия, имеющиеся в лагах;
• лаги с шагом, зависящим от проектных характеристик пола, устанавливаются на перекрытия;
• через каждый анкер просверливают отверстие в деревянной балке или в бетонном массиве, в полученное отверстие забивают дюбель-гвоздь или саморез;
• лаги выравнивают, выверяя их положение уровнемером или лазерным устройством;
• излишки пластиковых болтов срезают, сверху укладывают настил чернового пола.

Комплектация подготовленных к монтажу конструкций подбирается в зависимости от прочностных характеристик запланированного к укладке напольного покрытия, от расстояния между лагами и сечения бруса, от мощности настила.

Монтаж регулируемых лаг для укладки пола

Монтаж водяного пола

Для установки системы своими руками понадобятся такие материалы и инструментарий:

• трубы;
• вентили;
• фитинги;
• клипсы;
• насос;
• армированная сетка;
• коллектор;
• лента демпферная;
• гидроизоляционные материалы;
• теплоизоляционные материалы;
• скотч строительный;
• крепеж;
• набор саморезов;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертка;
• ключи рожковые.

Последовательность работ

Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.

Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

Коллектор для водяного теплого пола

После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.

Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:

• вспененный фольгированный полиэтилен;
• экструдированный пенополистирол;
• пенопласт (толщина в промежутке 50-100 миллиметров).

После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.

Укладка демпферной ленты

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.

Армирующая сетка для теплого пола

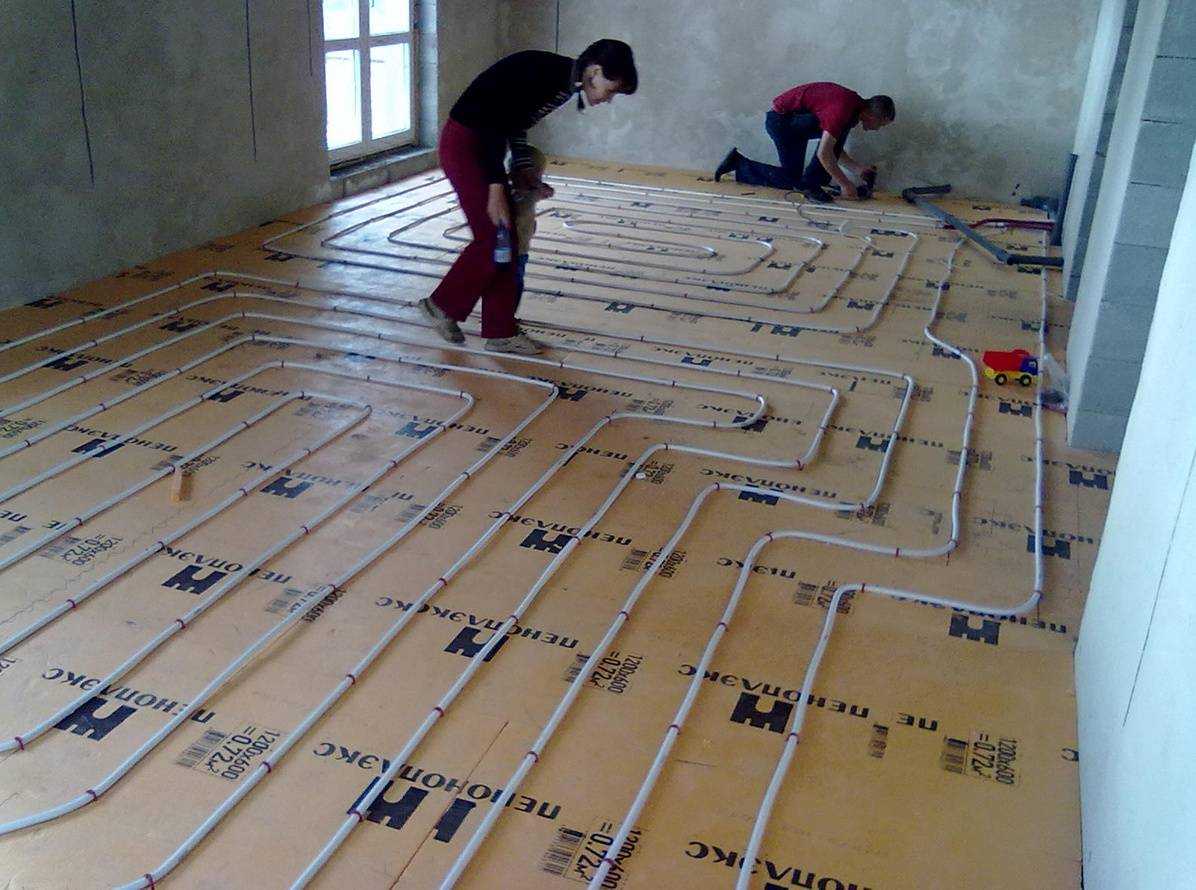

Укладка труб

При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.

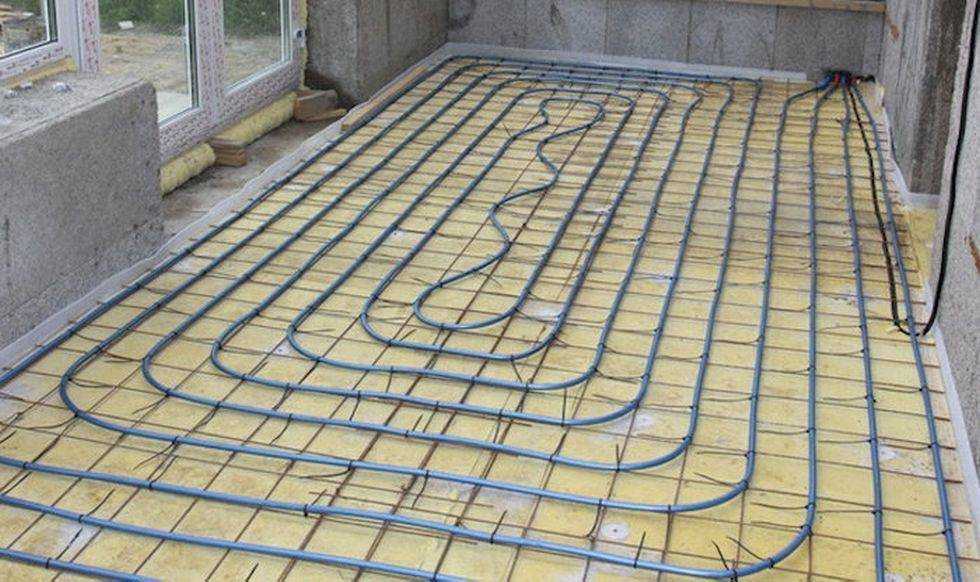

Схема укладки труб теплого пола

Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.

При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.

Тестирование системы

После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

Финишная стяжка

Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.

Стяжка может быть осуществлена одним из двух материалов:

• песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
• самовыравнивающаяся смесь (сохнет 10 суток).

Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.

Кладка керамической плитки

Укладка керамической плитки на теплый пол

Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.

Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.

Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.

Выбор смеси

Для наливной конструкции можно выбрать разные смеси. Делая выбор между ними необходимо учитывать в каком помещении будет происходить монтаж пола.

Цементные смеси, которые отличаются высокими технологическими характеристиками и невысокой ценой, имеют в своем составе:

• цемент;
• Песок, просеянный через мелкие сита;
• полимеры;
• минеральные добавки.

Гипсовые смеси, очень популярны среди тех, кто занимается ремонтом самостоятельно. Гипсовый пол проще заливать, обрабатывать и демонтировать, чем, к примеру, цементный. Он не нуждается в дополнительных добавках для предотвращения растрескивания. Единственный минус – его низкая влагостойкость, поэтому в помещениях с повышенной влажностью их не рекомендуется заливать.

Финишное покрытие из гипса – неприменное условие его эффективной и безопасной эксплуатации

Быстросохнущие составы, позволят сократить и упростить процесс монтажа основания. Входящие в их состав наполнители и добавки позволяют уже через 3 часа ходить по поверхности и заниматься облицовкой через 10 часов после заливки.

Способы укладки трубопровода

Методика укладки трубы для «тёплого пола» используется в зависимости от материала, из которого выполнено черновое покрытие. Если основание представляет собой бетонную поверхность, то выбирают «мокрый» способ монтажа. Водяной пол в деревянном доме выводят «сухим» способом.

• «Мокрый» способ монтажа предполагает использование бетонной стяжки.
• Основание изолируют от влаги, утепляют.
• По нижнему периметру стен устанавливают демпферную ленту.
• На пол укладывают отражающий экран из фольгированного материала и крепления для трубопровода.
• Магистраль выводят «улиткой» или «змейкой».
• Монтаж с использованием мокрой стяжки для тёплого водяного пола будет легче выполнить своими руками, если использовать перфорированные маты. Они послужат дополнительным утеплителем, подходят для укладки тёплого водяного пола на деревянном покрытии.
• Трубопровод закрывают бетонной стяжкой 8 см.

Бетон изготавливают из щебня, отсева песка, цемента и воды. Чтобы повысить эластичность покрытия в раствор добавляют пластификаторы или фибру из металлических, пластиковых или древесных волокон. Наполнители повысят теплоотдачу бетонного покрытия.

Для приготовления раствор следует соблюдать пропорции:

• щебень 20 мм – 2 ведра (по 10 л);
• отсев 5 мм – 4 в.;
• 1 в. цемента;
• 7 л воды.

При использовании полусухого раствора воды требуется меньше. Смесь должна держать форму при сжатии, не прилипать к рукам. Высыхает мокрая стяжка 28 дней, полусухая 14 дней. Облицовку пола выполняют из любого материала. Чтобы уложить напольную магистраль в бане используют только мокрый способ монтажа.

Существует несколько методик укладки труб для тёплого водяного пола. Черновое основание утепляют, изолируют от влаги.

Далее выполняют монтаж магистрали:

1. на лагах; формируют поверхность из листов ГВЛ; укладывают термораспределяющие пластины; в них располагают трубы; на лагах выполняют обрешётку;
2. на досках; с помощью штробореза на деревянном полу выводят контур для магистрали; укладывают отражающий экран; укрепляют водяной контур;
3. формируют контур из заготовок; используют фанеру или доски;

В загородных домах, не имеющих центрального отопления, устанавливают тёплый водяной пол. Монтаж выполняют своими руками. Необходимо провести все расчёты системы обогрева для отдельных помещений. Для укладки магистрали используют различные способы.

Предпочтительнее закрыть трубопровод бетонной стяжкой, но на деревянном полу сделать это затруднительно, поэтому прибегают к сухому способу монтажа напольной магистрали.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Укладка лаг по бетонному перекрытию

Укладка и выверка маячных лаг: 1 — уровень чистого пола; 2 — лага; 3 — звукоизоляционная прокладка; 4 — уровень; Н — толщина дощатого покрытия

Монтаж лаг на бетонное перекрытие – это вариант не только для частных домов, но и для квартир. Весь процесс установки проще, чем для укладки лаг по грунту и включает в себя следующие шаги.

Шаг 1. Тщательно очищают поверхность перекрытия от мусора.

Обратите внимание! Если плита неровная, то иногда заливают бетонную стяжку или производят песчаную подсыпку. Шаг 2

На бетон укладывают сначала полиэтилен в качестве гидроизоляции, при этом края пленки должны на 10 см заходить на стены

Шаг 2. На бетон укладывают сначала полиэтилен в качестве гидроизоляции, при этом края пленки должны на 10 см заходить на стены.

Шаг 3. На стенах отмечают места установки лаг.

Шаг 4. Там, где будут лежать лаги, укладывают шумоизолирующий слой из мягкой ДСП или песчано-шлаковой насыпи.

Шаг 5. Как и при монтаже лаг на грунт, укладывают сначала лаги-маячки. Под все лаги, в том числе и первые, подкладывают монтажные клинья, которые позволят выровнять брусья.

а — выравнивание уровня промежуточных лаг; б — смещение стыков уложенных лаг; в — контроль уложенных лаг;1 — маячные лаги; 2 — промежуточные лаги; 3 — звукоизоляционные прокладки; 4 — контрольная рейка; 5 — стык вполдерева; 6 — то же впритык; 7 — уровень

Шаг 6. Укладывают все лаги, выравнивают их, а клинья с брусьями фиксируют винтами.

Обратите внимание! Иногда лаги укладывают на пол без клиньев и крепят к бетонному основанию уголками. Общего мнения у мастеров нет

Далее производят укладку слоя шумоизоляции и теплоизоляции, не забывая оставить пространство для вентиляции между утеплителем и покрытием чернового пола или чистовыми досками.

Установка лаг на металлических шпильках

Регулируемые полы такого типа можно изготовить самостоятельно, именно об этом варианте мы расскажем. Размеры лаг подбирайте с учетом характеристик пола и максимальных нагрузок. Шпильки металлические с цинковым покрытием, рекомендуемый диаметр 6÷8 мм. Для сборки конструкции понадобятся шпильки, гайки и шайбы.

Дюбель-шпилька для крепления лаг

Комплект лаги со шпильками

Шаг 1. Отбейте на несущем основании параллельные линии на расстоянии 30÷50 см. Чем больше расстояние, тем мощнее лаги нужно выбрать.

Шаг 2. Производите расчет по количеству лаг, шпилек, шайб и гаек. Рекомендованное расстояние между шпильками 30÷40 сантиметров. Подготовьте все материалы, доборные элементы и инструменты для производства работ.

Шаг 3. Разметьте отверстия в лагах под шпильки, все они должны лежать на линии симметрии. В намеченных местах вначале просверлите сквозное отверстие Ø6 мм под шпильку (если диаметр шпильки иной, то и отверстие нужно сверлить соответствующее). С лицевой стороны лаги высверлите перьевым сверлом отверстие под диаметр шайбы. Глубина отверстия должна на несколько миллиметров превышать сумму высоты гайки и толщины шайбы.

Шаг 4. Положите по очереди каждую лагу на отбитые параллельные лини на бетонной стяжке

Очень осторожно по очереди по каждой лаге сделайте метки будущих мест установки анкерных резьбовых элементов. Следите, чтобы лага не двигалась. Для меток пользуйтесь дрелью или обыкновенным карандашом

Для дрели нужно брать сверло с победитовой напайкой. Места обозначены – отнимайте лагу и сверлите отверстия в бетоне. Размеры отверстия должны отвечать размерам анкеров

Для меток пользуйтесь дрелью или обыкновенным карандашом. Для дрели нужно брать сверло с победитовой напайкой. Места обозначены – отнимайте лагу и сверлите отверстия в бетоне. Размеры отверстия должны отвечать размерам анкеров.

Установка анкера

Есть второй способ разметки отверстий под анкера, он отнимает больше времени, зато полностью исключает вероятность ошибок. Делается это так. Вначале нужно разметить только два крайних отверстия под анкера, вкрутить в них шпильки на двух гайках зафиксировать лагу в нужном положении. Теперь во время дальнейшей разметки лага никуда не сместится. В таком положении можно сразу высверлить отверстия под анкера на всю глубину. Работы выполнены – лага снимается, вкручиваются на место все шпильки. Такую процедуру придется выполнять с каждой лагой, производительность труда уменьшается раза в два. Но вы должны сами принять окончательное решение по способу разметки с учетом состояние бетонного основания пола и своего опыта выполнения подобного рода работ.

Шаг 5. На каждую шпильку закрутите гайку и положите шайбу. Желательно сразу приблизительно определиться с местом их расположения по высоте, это ускорит работу. Шпильки в анкеры закручивайте прочно. Для этого можно использовать специальное слесарное приспособление или иные простые методы. Можно приобретать шпильки, имеющие на торце отверстия под вставной колюч или шестигранник под рожковый ключ, но стоят они значительно дороже обыкновенных.

Установка лаг на шпильки

Проверка горизонтальности

Установленные лаги

Видео – Как закручивать шпильки

Шаг 6. По очереди надевайте на шпильки лаги, ключом соответствующего размера путем поворота нижней гайки влево/вправо выравнивайте положение лаги. Как это делается, мы уже рассказывали. Имейте в виду, что шаг резьбы металлических гаек намного меньше, чем пластиковых. В некоторых случаях крутить придется довольно долго, что утомительно. Тем более, что положение будет неудобным: придется сидеть на коленях, а ключ подводить снизу лаги.

Шаг 7. Лаги выставлены – можно приступать к их фиксации. Используйте шайбу и гайку, вставляйте их в верхнее отверстие.

Общий вид установленных лаг

Лаги на шпильках

Фото регулируемых лаг

Шаг 8. Выступающие концы шпилек отрежьте болгаркой. Будьте осторожными с лагами, не повреждайте целостность пиломатериалов диском пилы.

Как сделать регулируемые полы из фанеры

Фанера представляет собой плиту, спрессованную из нескольких слоёв древесного материала – шпона, а не их древесной стружки. Поэтому она достаточно прочная, несмотря на небольшой вес. Полы из фанеры экологичны, удобны в использовании и при проведении работ. Из такого материала можно сделать как черновой, так и чистовой тип пола.

Регулируемые полы из фанеры можно устанавливать даже на неровной поверхности

Установка регулируемого пола из фанеры имеет свои плюсы:

• Экономичность вложений и быстрота процесса;
• Высокие теплоизоляционные качества;
• Если выбран влагостойкий материал, устойчивость к влажности;
• Низкое истирание, продолжительная служба.

Когда грунт имеет значительные изъяны, имеет смысл сделать настил на ножках, используя деревянные брусья.

Вначале подготавливается основание, убирается мусор и грязь. Поверхность выстилается любым гидроизоляционным материалом – плёнкой или рулонным рубероидом. Устанавливаются лаги из деревянного бруса с учётом нулевого уровня – его линия должна проходить в точном соответствии с поверхностью лаг.

Брус укладывается у противоположных стен – положение контролируется с использованием дощечек-подкладок, а затем проверяется уровнем. Между лагами натягиваются нити, играющие роль маяков, промежуточные брусья укладываются с интервалами 40 мм.

Следует иметь в виду, что для укладки всей системы потребуется фанерный лист в 2 см толщиной. В конце производится шлифовка поверхности.

Общее представление о лагах

Лаги представляют собой уложенные поперек помещения брусья, на которые сверху укладывается настил для чистового пола или финишный деревянный пол. Брус может быть выполнен из металла, полимерных материалов или бетона. Но чаще всего применяются деревянные лаги. Принцип укладки примерно одинаков для лаг из любого материала.

Общее представление о лагах

У обустройства пола на лагах есть ряд преимуществ:

• простота исполнения и возможность замены элементов при необходимости;
• наличие пространства между лагами позволяет уложить теплоизоляцию, коммуникации и при такой конструкции обеспечивается проветривание подпола;
• создание ровной поверхности для основного пола;
• равномерное распределение нагрузки на перекрытие;
• прочная конструкция.

Среди недостатков можно выделить подверженность деревянных лаг воздействию влаги, в результате чего изменяется геометрия пола, а также появление скрипа. Но уменьшить вероятность появления этих проблем можно правильным монтажом с соблюдением всех нюансов.

Устройство лаг

Деревянные перекрытия. Балки редко выпускаются абсолютно ровными, поэтому во время их укладки лаг добиться строго горизонтальной поверхности трудно. Для упрощения монтажа их можно прикреплять к балкам с боковой стороны. При креплении опор таким способом нет необходимости в применении специальной подкладки, регулирующей высоту лаг. Закрепляются лаги неполными шурупами длиной, превышающей сечение брусков более чем в 2-2,5 раза, и диаметром от 6 мм.

Чтобы во время монтажных работ на дереве не образовались сколы, нужно в местах креплений просверлить отверстия, по размерам на 2-3 мм меньше, чем ширина шурупов. Если доски нужно расположить на значительном расстоянии, то лаги следует прокладывать перпендикулярно им и с небольшим шагом. Чистовое покрытие должно быть сделано из толстых досок.

Бетонные перекрытия. Чтобы уложить лаги на перекрытия из бетона, нужно знать особенности конструкции пола, смонтированного этим способом.

Чтобы исключить сырость пола, нужно сделать полноценную гидроизоляцию. На следующем этапе происходит закладка утеплителя, а при необходимости и шумоизоляционного материала. Изоляционные слои завершаются плавающей стяжкой из цемента.

Сверху на перекрытие из бетона помещаются лаги, которые служат основой для финишного покрытия пола. Доски должны иметь длину более 2 м. Если лаги короче, чем требуется для полного покрытия основания, нужно стыковать их торцами

При соединении лаг нужно обращать внимание, чтобы расположение соседних стыков отличалось от мест соединения соседних брусков минимум на 50 см

Если стяжка не делается, гидроизоляцию все равно прокладывать необходимо. Лаги нельзя помещать на нетвердый утеплитель, так как ненадежная основа будет способствовать их постоянному передвижению, что через время поспособствует разрушению чистовой отделки.
