Самодельные станки и приспособления для домашней мастерской

Отрезной станок из болгарки

Самодельные станки для мастерской всегда востребованы, но УШМ (угловая шлифовальная машина), в народе «болгарка», один из фаворитов в арсенале любого домашнего мастера. Но инструмент требует очень внимательного к себе отношения, т.к. любое пренебрежение правилами техники безопасности при работе с УШМ может привести к серьёзным травмам. Поэтому при больших объемах распиловки металла (при изготовлении забора или резке арматуры) многие предпочитают работать с отрезным станком по металлу.

Можно купить по интернету станину для УШМ, но, чтобы сэкономить средства, отрезной станок можно сделать самостоятельно, из «ненужной» или «лишней» в хозяйстве «болгарки», какую имеет практически каждый хозяин загородного дома. Как мы увидим, она годится не только для заточки садового оборудования!

Забегая вперёд, скажем, что станок (точнее, его вторая модификация) удался: пилит ровно и без перекосов.

Ivici сделал его так — взял кусок швеллера № 6.5 (шириной 65 мм и высотой 36 мм). Это — основа станка.

Ещё потребовалась стальная полоса 50х5 мм. С помощью неё закрепляется болгарка. Также потребовался профиль 4х2 см и трёхмиллиметровый кусок стали. В качестве поворотной оси служит болт «восьмёрка».

В первом варианте станка, в качестве поворотной оси, использовалась мощная дверная петля. Но, из-за сварки, под действием высокой температуры, в петле выгорела вся смазка, а в узле появился люфт.

По словам пользователя, самым сложным оказалось точно разметить и просверлить три отверстия диаметром 14 мм, для крепления болтами УШМ за резьбовые отверстия, предназначенные для установки боковой ручки.

Также пришлось поработать и круглым напильником. Небольшая расточка отверстий, за счёт люфта, позволяет немного двигать болгарку в процессе сборки и точно её установить. После того как все детали готовы, пользователь прихватил сваркой «железяку», крепящую болгарку, собрал начерно всю конструкцию, выверил все углы и, убедившись, что всё смонтировано, как надо, окончательно обварил всю конструкцию.

Ещё один самодельный станок из УШМ предложил пользователь портала с ником Бисток.

Как обычно, сначала мы понимаем, что нам нужен самодельный инструмент и приспособления какие-то, а потом начинается поиск наиболее оптимального решения. Ну не покупать же!

В дело пошло всё то, что обычно валяется в домашней мастерской (а выкинуть жалко) рачительного хозяина в ожидании своего звёздного часа. В качестве станины для отрезной машины Бисток использовал стол из-под оверлока.

Поворотный узел сделан из ступицы от «девятки», т.к. в ней есть подшипник.

Как и в вышеописанном варианте, самым сложным оказалось «поймать» прямой угол между отрезным диском и упорным уголком. Ведь от этого узла зависит точность распиливания металла.

Конечный результат наглядно демонтирует фото, представленное ниже.

Для включения болгарки Бисток сделал дополнительную проводку — вывел обычный выключатель и розетку, и уже от этого выключателя идёт вилка удлинителя.
Можно купить самодельный станок  у знакомого умельца, но куда правильнее прокачаться до творца приспособлений такого уровня!

Столярное оборудование

«Продвинутые» мастера имеют хорошие верстаки с тисками, редкие станки и инструменты, которые весьма необходимы для изготовления мебели:

1. Рейсмус — это электрический рубанок, закреплённый стационарно. Он позволяет строгать доски по заданной толщине. Покупная необработанная доска при помощи рейсмуса превращается в добротный материал с красивой структурой.
2. Довольно редкий агрегат — ленточнопильный станок аналог лобзика, вещь крайне удобная и нужная. Станок позволяет выполнять криволинейные резы, выпиливать необычные формы, открывает большие возможности для творчества.
3. Торцовочная пила — очень важный инструмент, нужна она, когда надо напилить большое количество одинаковых заготовок. С её помощью это делается элементарно и точно.
4. Шлифовальная машинка — очень удобная вещь. Если её прикрепить струбциной к верстаку, получается хороший шлифовальный станок.
5. Фрезер — один из основных механизмов мастерской. Если много повторяющихся операций, то им делать это не очень удобно и долго. Чтобы расширить возможности, можно закрепить его на верстак, и получится импровизированный фрезерный станок.

Вездесущая болгарка

Электроинструмент под названием болгарка имеется у каждого мужчины. На самом деле это шлифовальная машина, при помощи которой выполняют абразивную резку металла, камня, керамической плитки и других материалов. Для этого устанавливают специальный абразивный диск толщиной от 0,7 до 2,5 миллиметра. Диаметр отрезного диска от 115 до 180 миллиметров, всё зависит от твёрдости обрабатываемого материала.

Особенность этой машины — высокие обороты электродвигателя, например, Вихрь УШМ-125 имеет 11 тысяч оборотов в минуту. Именно этот показатель и небольшой вес, всего 2,5 килограмма, будоражит умы домашних умельцев приспосабливать её к выполнению несвойственных ей видов металлорежущих работ.

Самоделки из болгарки имеются в каждом гараже и домашней мастерской, причем, каждый мастер делает устройство для своих нужд.

Отрезной станок

Предлагается вариант самоделки для мастерской — отрезной станок, пригодный для резки уголка, труб, квадратного профиля, арматуры. Конструкция устройства простая:

• рабочий стол;
• скобы с возвратной пружиной;
• платформа для крепления болгарки;
• упор.

Стол изготавливается из металла. Для этого при помощи электросварки изготавливается рамка из уголка 40х40 миллиметров, на которую приваривают стальной лист толщиной 3 миллиметра. Размер стола 500 х 400 миллиметров.

К столу крепятся стойки в виде ушек с осью для подвижного крепления платформы болгарки. Сама платформа имеет такие же ушки и основание для крепления болгарки. К платформе приварены ручка длиной 400 миллиметров и возвратная пружина. На столе установлен прижим в виде уголка, приваренного параллельно линии реза.

Работает механизм следующим образом. Материал в виде трубы укладывается на стол, прижимается к упору, болгарка при помощи ручки опускается и режет материал, возвратная пружина возвращает её в первоначальное положение.

Устройство для резки труб

Если резка уголка, кругляка и труб выполняется редко, нет смысла делать сложные самоделки станки и приспособления, можно изготовить простое устройство, способное упростить работу при резке материала.

Для этого нужно изготовить из отходов столешницу размером 400 х 300 миллиметров, к ней прикрепить на шарнире стальную полосу, на которой закреплена болгарка. Для возвратного движения применить эластичный жгут, закреплённый к столешнице и ручке болгарки. В столешнице прорезать щель для выхода абразивного круга и установить упор.

Преимущества пластиковых труб

Поделки из пластиковых труб, выполненные своими руками, имеют ряд преимуществ:

• Пластик не надо регулярно подкрашивать для сохранения внешнего вида, хотя при желании его можно покрасить в любой цвет и даже нарисовать узор или полноценную иллюстрацию, имитирующую что-либо, например, ствол дерева.
• Такие вещи будет легко разобрать при необходимости и так же просто собрать обратно. В таком виде они довольно компактны и удобны для транспортировки.
• При нагревании такие трубы не выделяют вредных веществ, поэтому их можно оставлять на солнце в любую температуру, что особенно актуально для дачников.
• Они допускают огромное количество разных вариантов поделки, что позволяет делать из них практически что угодно для разных целей, как практических, так и декоративных.

Станок для сверления

Часто автолюбителям требуется сверлить различные детали, однако точно сделать это в условиях гаража не представляется возможным. С этой целью рекомендуется изготовить специальный сверлильный станок, который позволит делать отверстия строго в указанных точках с высокой точностью.

Изготовить такой станок достаточно просто. При этом в качестве механизма для сверления можно использовать обычную электродрель, слегка модифицированную. Чтобы ее модифицировать, следует зажать кнопку пуска на самой дрели в положении «пуск», а в цепь питания включить кнопку-выключатель или тумблер (при этом следует помнить, что контакты такого выключателя должны быть рассчитаны на 220 В).

Для изготовления станка помимо модифицированной дрели потребуется: домкрат, стальные хомуты, деревянные бруски для подкладок, рабочая поверхность (стол), болты, основание для конструкции (металлическая плита), провод для подключения.

Изготовление станка достаточно простое. Для этого дрель неподвижно фиксируют к домкрату (его верхней части) стальными хомутиками, при этом необходимо подложить бруски-подкладки между дрелью и хомутом, чтобы не повредить корпус дрели и обеспечить вентиляцию. Далее на стол монтируют металлическую плиту, которая будет являться основанием. Основание фиксируется болтами по месту, при этом оно должно быть в форме буквы «П» для фиксации с пяты домкрата.

Домкрат фиксируют к основанию при помощи болта не меньше, чем М8. Домкрат должен быть зафиксирован на поверхности неподвижно — для этого пяту следует закрепить к поверхности стола (или основания) еще в минимум одной точке.

В качестве рабочих зажимов можно использовать струбцины или тиски. Рабочее основание можно снабдить двумя линейками, которые существенно упростят разметку детали.

При этом расположение линеек должно быть аналогично оси абсцисс и ординат.

После чего на нее наносят разметку (или разметка может быть нанесена заранее), далее запускают дрель с уже установленным сверлом. Потом домкрат с работающей дрелью аккуратно опускают на заготовку.

Простое копеечное самодельное приспособление для сбора ягод

Рекомендуем это приспособление для Самоделкиных.

Крыжовник – ягода вкусная и полезная. Само по себе растение вполне неприхотливое, никакого особенного ухода не требует. Ягоды вырастают крупные, собирать их достаточно удобно. И все бы ничего, если бы не колючие ветки крыжовника. Из-за этих огородных “кактусов” раньше руки постоянно были в мелких царапинах. И несколько раз еще подумаешь “а надо ли оно тебе – столько ягод” прежде чем полезешь вглубь куста за урожаем. Но несколько лет назад муж облегчил мне жизнь. Он подсмотрел в интернете одно очень простое, но полезное приспособление для сбора ягод. Для чего оно пригодится и чем полезно?

На самом деле такой сборщик можно использовать не только для сбора крыжовника. Я использую его и для сбора любых других ягод/фруктов в труднодоступных местах, куда так просто рукой не дотянуться. Например, чтобы снять сливы, вишни или яблоки с высоких веток. Как сделать приспособление для сбора крыжовника?Все гениальное – просто! Берем пластиковую бутылку и сбоку вырезаем отверстие в форме капельки. В зависимости от того, для каких ягод/фруктов у вас предназначен сборщик, такой и делаем диаметр капли. Для крыжовника достаточно и 5-7 см, для яблок и слив побольше, чтобы не приходилась долго целиться и стараться попасть в плод. Объем бутылки будет также зависеть от того, что вы будете собирать. Для ягод лучше подойдет бутылка 0,5 л.

Носик капельки должен быть направлен ко дну бутылки. Можно еще сделать надрез пару сантиметров в продолжение носика, чтобы лучше захватывалась веточка. Все, наше приспособление готово! Собирать ягоды будем держа его за горлышко.

Вспомогательные приспособления

Кроме активных станков, в которых для приведения в движение рабочего инструмента используют электромоторы, в домашней мастерской используют механизмы с ручным приводом. Интересные или полезные самоделки, столярные приспособления и инструмент, сделанные своими руками, помогут мастеру при изготовлении деталей, сборке узлов, ремонте различных механизмов.

https://youtube.com/watch?v=ckulUixg2w4

К сведению!

В Интернете можно найти много схем и чертежей самодельных аппаратов для обработки металла, дерева и других отделочных материалов.

Мини-пресс

Гидравлический пресс редко применяют в домашнем хозяйстве, но в гаражной мастерской ему найдётся применение. При ремонте автомобиля возникает необходимость силового воздействия для сборки/разборки узлов и механизмов. При разовой работе можно воспользоваться тисками или молотком, но эти методы малоэффективны, а качество соединения будет низким. Если часто приходится работать с плотными посадками, без мини-пресса в мастерской не обойтись.

Приспособление состоит из силовой рамы и гидроцилиндра с маслонасосом. В качестве последнего применяют гидравлический домкрат, рассчитанный на вес грузового автомобиля. Силовую раму собирают из металлических профилей. Её делают цельной, сваривая детали между собой, либо разборной, скрепляя компоненты болтовыми соединениями. В раме предусматривают подвижный стол для изменения расстояния между домкратом и опорной поверхностью, чтобы можно было работать с узлами разных размеров.

Верстак

Чем бы ни планировал мастер заниматься в гараже или подсобном помещении, без рабочего стола ему не обойтись. Его функционал будет зависеть от вида деятельности. В столярной мастерской нужен деревянный верстак, собранный из досок толщиной 40-60 мм и большой рабочей поверхностью. Для сварочных работ изготавливают металлический стол, желательно с поворотной поверхностью. Верхнюю плиту делают из листового проката.

В общем случае мастеру понадобится устойчивый верстак, на котором будут закреплены тиски, предусмотрены места под установку струбцин. Как правило, каркас стола делают из металла. Для этого используют стальные уголки с шириной полки не менее 5 см или квадратные профильные трубы размером 50 х 50 или 60 х 60 мм. Остов делают сварным, исключив резьбовые соединения, которые могут раскрутиться при вибрации. Столешницу собирают из досок толщиной 50 мм. Поверхность шлифуют и красят, если необходимо покрывают тонким листовым железом.

К сведению!

В столе целесообразно предусмотреть выдвижные ящики, в которых можно хранить ручной инструмент и всякую полезную мелочь.

Трубогиб

При работе с металлом иногда нужно придать заготовке изогнутую форму. Фасонные изделия понадобятся при изготовлении теплиц, навесов, заборов и калиток. Гнуть детали вручную невозможно – придать заготовке правильную форму не получится. Требуемый радиус изгиба получают при помощи трехвалкового механизма, основу конструкции которого составляют два опорных и один центральный ролик. Последний осуществляет давление на трубу, положение которого и определяет радиус её изгиба.

Для изготовления трубогиба понадобятся металлические пластины из толстого листа, круглый стальной прокат подшипники, ролики, нажимной механизм. Процесс изготовления:

1. Металлические пластины размещают параллельно на расстоянии 10 см друг от друга. Между собой их скрепляют резьбовыми шпильками или сваркой.
2. К пластинам крепят неподвижные подшипниковые узлы, в которые вставляют круглые оси.
3. В основании конструкции устанавливают нажимной механизм. Он может быть винтового или гидравлического действия.
4. К нажимному механизму крепят подшипники с подвижной осью. На край последней надевают вороток.
5. На осях размещают фасонные ролики.

В мастерскую своими руками можно сделать много станков и приспособлений. Дополнив рабочее место системой удаления пыли и стружки, ярким освещением мастер сохранит своё здоровье и обезопасит процесс

Неважно, какой вариант выбран для обустройства, стоит предусмотреть полочки для инструментов или ящики для оборудования. Главное, чтобы пользоваться механизмами, сделанными своими руками, было удобно, легко и безопасно

Столярный инструмент своими руками

Двигаемся дальше и переходим к столярным приспособлениям. Те, кто занимается «столяркой», по достоинству оценят бюджетную вайму — незаменимое для любого столяра приспособление для склеивания деревянных щитов.

Всего пользователь изготовил 3 таких ваймы, этого хватило для склейки щита из дерева размером 1.5х1.7 м и толщиной 18 мм. Чтобы бруски не приклеились к заготовке, под те места, где есть шов, и возможно выступание клея, можно подложить газету или пристрелить степлером полиэтилен.

Чтобы не испортить заготовку, под пластину, в которую упирается винт, нужно подложить прокладку. Ширина склейки регулируется перемещением упорного бруска.

Самодельные приспособления по дереву постоянно совершенствуются.Более продвинутый вариант ваймы, изготовленной полностью из металла, предлагает Alano.
Узлы и принцип работы приспособления наглядно демонстрируют следующие фотографии.

Для изготовления такой ваймы нужен сварочный аппарат.

На FORUMHOUSE вы найдете другие разработки и даже чертежи  самодельных приспособлений .

Выкорчевыватель саженцев и сорняков из угольника для самодельщиков

Добрый день! Мое длительное отсутствие на канале не прошло даром, за это время я успел сделать много домашних дел. Ну и конечно, запасся кучей самоделок, которые буду показывать вам, мои дорогие подписчики и гости! Все сразу выставлять нету смысла, потому что на это тоже уходит много времени, но по возможности постараюсь выкладывать хотя бы одну в день. Я то не только сижу за компьютером, мастерскую свою я покинуть никак не могу. Возня в огороде еще одно мое увлечение, летом много времени проводил там. Уход за растениями, прополка хоть и приятное занятие, однако, сил требует тоже не мало. А как хотелось бы многое облегчить. Одного хотения мало, поэтому надо делать самому полезности, которые облегчат работу и сделают удовольствием, а не каторгу с батраком.

Что можно сделать из ненужных труб?

Разные трубы подходят для разных вариантов. В общем же из них можно делать многое: летнюю уличную мебель (особенно детскую), приспособления для полива огорода или крепления парников, полки, торшеры, вешалки, вазы и другое.

В продаже имеются различные крепления и переходники, что позволяет делать даже сложные поделки, которые не сразу могли бы показаться возможными для создания их из такого материала самостоятельно.

Рама для зеркала

Поделки из картонных труб и вовсе не всегда выдают своим внешним видом материал, из которого созданы. Их можно разрезать на кольца и создать из них декоративный элемент. Например, это может быть оригинальная рама для зеркала, где такие кольца приклеены друг к другу, создавая причудливый узор.

Каркас для мебели

Из пропиленовых труб хорошо получаются поделки, выдерживающие большой вес. Это делает их идеальными каркасами для мебели. Такой каркас достаточно будет обтянуть тканью, и получится стул, стол или кушетка. Часто это выходит дешевле покупной мебели даже в том случае, если трубы были куплены специально для этой цели, а не остались после ремонта.

Полив огорода

Частично лишние трубы могут играть и близкую им роль: если вкопать их в землю у грядок, то с их помощью можно осуществлять глубокий полив в жаркую погоду, когда с поверхности любая влага испаряется довольно быстро, не успевая доходить до корней растений.

Эту функцию можно совместить с каркасом парников, если сделать в трубах отверстия в соответствующих местах, позволяющие заливать через них воду. Имеется огромное количество фото разнообразных поделок из труб, что демонстрирует популярность этого явления.

Тем не менее для тех, кто любит создавать что-то оригинальное своими руками, это отличное развлечение, которое к тому же и полезно. Во-первых, это позволяет не выбрасывать строительные материалы зря, во-вторых, многие поделки оказываются действительно полезными в хозяйстве. Причем можно делать как простые вещи, так и сложные, требующие определенных навыков и умений.

Самоделкин-самоучка всколыхнул своим видео сеть

Изобреталь-самоучка покорил сетевое сообщество мастеров своим видеороликом, в котором презентировал принципиально новую полезную модель для улучшения кпд работы мастеров и любителей поработать в гараже. Самое приятное – то, что это не требует покупки идеи. И более того, все это можно забацать самому и справится даже начинающий мастер. Все это на пользу каждому жителю городов, в которых поселились мастера, ведь с таким высоким уровнем мастерства теперь не захочется долбить стены по выходным дома или греметь какой-то ультрадецибеловой шлифовальной машиной непонятного назначения. С такой приспособой можно смело делать свою отдельную мастерскую и жить богатой жизнью российского мастерового.

Правила эксплуатации фуговального станка по дереву своими руками

В конструкциях изготовленного своими руками фуговального станка очень важно правильно выставить настройку оборудования, чтобы погрешности не превышали дозволенные показатели:

• перпендикуляр – максимально 0,1 мм/см;
• плоскость – 0,15мм/м.

С технологией изготовления фуганка своими руками можно ознакомиться при помощи видео.

Если в процессе эксплуатации на обрабатываемой поверхности появляется эффект мшистости или подпалины, значит затупились режущие элементы. Чтобы обработка деталей с габаритами менее 3х40 см была более комфортной, удерживать их нужно с помощью толкателей.

Кривая поверхность заготовки после выполненной обработки свидетельствует о том, что нарушено правильное размещение ножей и рабочей поверхности. Эти элементы нужно выставить заново.

Все эти станки могут быть полезны для проведения ремонта в доме или элементарной починки вещей. Поэтому их присутствие в домашней мастерской будет нелишним. Независимо от того, каким будет оснащение гаража, все станки требуют аккуратного и внимательного отношения. Во время работы никогда нельзя забывать о безопасности.

Мастерам улова

У любителей рыбалки, как и у других мужчин с «золотыми руками», тоже должна быть своя мастерская. Мастерская рыболова – это иной мир, и самоделки, которые здесь создаются своими руками – тоже иные. Ведь они изготавливают  грузики, балансиры разных видов, воблеры и даже снасти для хорошего улова. Поэтому специально для наших рыболовов, которые придумывают и мастерят различные самоделки и приспособления своими руками, просиживая часами в своих домашних  мастерских, мы расскажем о процессе изготовления воблера.

Воблер – самая востребованная приманка, как считают бывалые спиннингисты. Мастерить воблеры можно как из пенопласта, так и из дерева. Процесс изготовления таков:

1. Следует вырезать заготовку формой, которая напоминает небольшую рыбку.
2. Устанавливаем петельки для крепления тройников.
3. После установки петель, покрываем заготовку лаком (обязательно водостойким) и высушиваем в течение 10 часов.
4. После сушки вешаем на заготовку тройники.
5. Опускаем новый воблер в воду и устанавливаем на нем грузики, с помощью которых можно подобрать оптимальный уровень плавучести.
6. Для придания воблеру собственной подвижности нужно вклеить лопасть, с помощью которой он самостоятельно будет «играть» на воде.

Осталось его лишь разукрасить по своему вкусу. Он будет особенным, ведь его изготовили вы, собственными руками, и на рыбалке такой воблер обязательно принесет удачу в виде большого улова.

Особенности фрезерных станков с ЧПУ своими руками

Программное обеспечение считается важной составляющей во фрезерном станке с ЧПУ по дереву своими руками. Чертежи обычной конструкции с учетом этого условия должны включать дополнительные элементы под него:

• порт LPT;
• блок ЧПУ.

Сборка фрезерного станка по дереву для домашней мастерской

На первом этапе составляются для фрезерного станка по дереву своими руками чертежи, которые включают информацию о размещении всех компонентов конструкции, их размеры, а также способы фиксации.

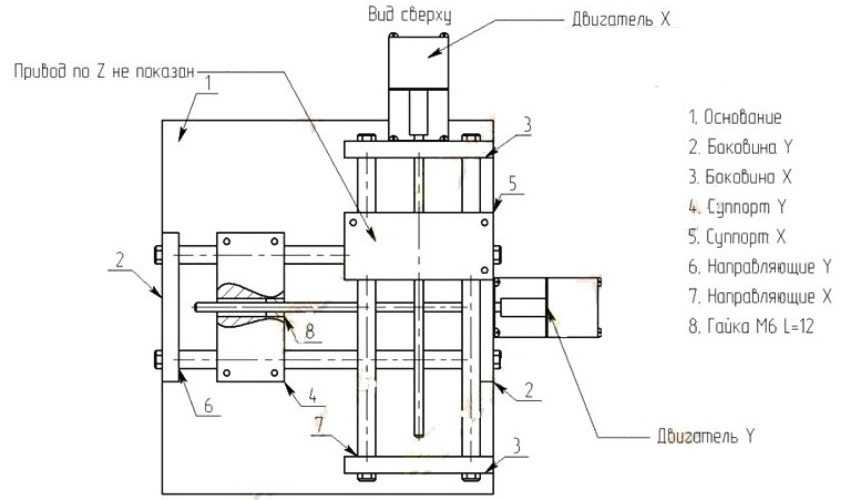

Схема фрезерного станка с ЧПУ

Далее собирается опорная рама из труб, заранее нарезанных на детали необходимого размера. Для скрепления нужно использовать сварочный аппарат. Затем выполняется контроль размерных параметров, чтобы приступить к изготовлению рабочей поверхности.

Действовать нужно в рамках следующей схемы:

На ДВП плиту наносится разметка и вырезается из нее столешница.
Если фреза будет размещаться вертикально, в плите нужно сделать вырез для нее.
Выполняется монтаж шпинделя и электрического двигателя. При этом шпиндель не должен выходить за плоскость рабочей поверхности.
Устанавливается ограничительная планка.

Обязательно перед работой стоит провести испытания станка. Включенный фрезер не должен слишком сильно вибрировать. Чтобы скомпенсировать этот недостаток рекомендуется дополнительно устанавливать ребра жесткости.

Важнейшим требованием к станкам для мастерской является безопасность эксплуатации

Сборка фрезерного станка по металлу своими руками

Пошаговая инструкция по изготовлению самодельного фрезерного станка по металлу:

Колонна и станина изготавливаются из металлического швеллера. В результате должна получиться конструкция П-образной формы, где в качестве нижней поперечины выступает основание инструмента.
Из уголка выполняются направляющие. Материал необходимо отшлифовать и соединить с колонной болтами.
Из профильной трубы с квадратным сечением изготавливаются направляющие для консоли. Сюда нужно вставить штыри, имеющие навинченную резьбу. Перемещение консоли будет осуществляться за счет автомобильного домкрата ромбовидного типа на высоту в 10 см. При этом возможности амплитуды в сторону составляют 13 см, а столешница может перемещаться в рамках 9 см.
Рабочая поверхность вырезается из фанерного листа и крепится винтовым способом. Головки крепежа нужно утопить.
На рабочую поверхность выполняется монтаж тисков, изготовленных из трубы с квадратным типом сечения и металлического уголка, сваренных между собой. В качестве фиксирующего заготовки элемента лучше использовать штырь, покрытый резьбой.

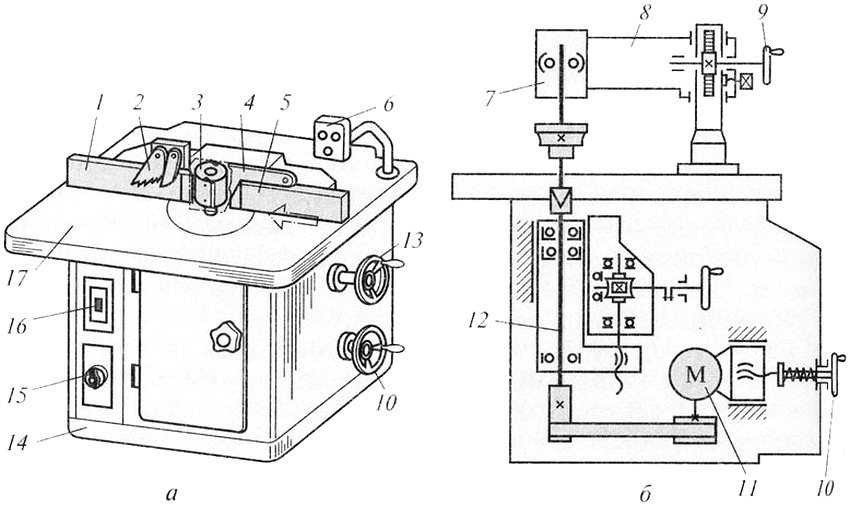

Схема устройства фрезерного станка (а — общий вид, б — кинематическая схема): 1 , 5 — направляющие линейки; 2 — зубчатый сектор; 3 — фреза; 4 — ограждение; 6 — пульт управления; 7 — дополнительная опора шпинделя; 8 — кронштейн; 9 — маховичок подъема кронштейна; 10 — маховичок натяжения ремня; 11 — электродвигатель; 12 — шпиндель; 13 — маховичок настройки шпинделя по высоте; 14 — станина; 15 — переключатель частоты вращения шпинделя; 16 — выключатель; 17 — стол

После этого нужно прикрепить к шпинделю конус (Морзе 2) и выполнить на него установку цангового или сверлильного патрона.

Резать металл

Многие мастера, работая с болгаркой, понимают насколько проще резать металл, используя самый примитивный станок. Работа проходит быстрее и легче, а линия реза качественнее.

Отрезные дисковые станки — полезные приспособления в гаражах или мастерских. Они быстро порежут любые металлические изделия, под разными углами. Основание, на которое устанавливается устройство, должно быть жёстким. При смене диска возможность этого приспособления расширяется, и работать можно будет с любыми материалами.

Каркас самого простого станка можно соорудить из трубки, впоследствии служащей удобной ручкой. С одной стороны на неё поперёк приваривается планка с отверстиями. Это понадобится для крепления болгарки. На всю основу прикрепляют подвижный вал, эта часть прикрепляется к полу. Второй конец прикреплён к пружине, возвращающей конструкцию в первоначальное состояние.

Различное оборудование

Кроме самых востребованных в стране экземпляров самодельного оборудования, встречаются и более редкие, но тоже нужные приспособления: установки для загиба труб разных размеров, станки для тонкой обработки по дереву, мотокультиватор и другие.

Плазморез — прибор для нарезки цветных металлов используется в серийном производстве, на крупных заводах. Но в небольшой мастерской его можно смастерить из инвертора. Это поможет в последствие вырезать несколько нужных деталей в гараже. Процесс изготовления такого приспособления непростой, но для «кулибиных», разбирающихся в принципе работы аппарата, сложности не будет.

Практически всё оборудование, которое могло бы пригодиться в домашних мастерских, реально возможно соорудить своими руками. Сколько разных садовых приспособлений, без которых очень сложно ухаживать за огородом, деревьями, землёй, делается самостоятельно. Это и мотокультиватор, и газонокосилка, и аппарат для рытья скважин. Главное — это желание и руководство к действию.

Зеркала, отверстия в стенах и маленькие шурупы

Если над верхней полкой гардероба укрепить зеркало, то вам не придется залезать на возвышение, чтобы увидеть, что там хранится.

Когда приходится сверлить отверстия в стенах, где есть скрытая проводка, возникает риск попасть дрелью в коммуникации. Найти проводку в стене можно с помощью магнитофона. Для этого к нему подсоединяется электродинамический микрофон. Прибор следует включить на запись с максимальным усилением. Когда микрофон будет проводиться вдоль стены, в местах заложения проводки будет слышен низкий гул из динамиков магнитофона. Когда прибор будет удаляться от проводки, гул станет ослабевать. Сверление безопаснее всего осуществлять в том месте, где гул полностью исчезает.

Маленькие хитрости для домашнего мастера могут быть полезными и необычными. Например, для того чтобы забить гвоздь, его следует вставить между зубцами расчески. Так вы убережете пальцы. Специальный держатель для шурупов и гвоздей можно также изготовить из обычной деревянной прищепки.

Приспособления

Среди самодельных хозяйственных поделок и оборудования можно выделить:

• столярные изделия;
• верстак;
• табурет;
• полки;
• стеллажи.

Верстак

Размеры верстака

Высота поверхности столешницы должна быть такой, чтобы работник стоя мог оперировать инструментами и оборудованием. Высоту верстака хозяин мастерской определяет сам – соответственно своему росту. Высота рабочего стола колеблется в пределах от 75 см до 80 см.

Размер столешницы определяется площадью подсобного помещения. Стол не должен препятствовать свободному проходу вокруг него.

Материал верстака

Дерево Часто используют деревянный стол. Верстак делают из бруса и досок. Ноги стола для надёжности скрепляют диагональными поперечинами.

Столешницу делают в виде щита из сбитых досок отрезками бруса. Щит опирают на ножки стола и скрепляют гвоздями или шурупами. Детали соединений делают из стального уголка.

Варианты сборки деревянного верстака разные, но в одном они едины – конструкция стола должна быть устойчивой и выдерживать статические и динамические нагрузки.

Если поверхность верстака будет подвергаться случайным воздействиям режущих и острых инструментов, то столешницу оббивают жестью или кладут сверху металлический лист.

Металл Самая надёжная конструкция рабочего стола – это верстак, сваренный из металлопрофиля. Изготовление сварного изделия подразумевает наличие сварочного аппарата и опыта работы с ним.

Опорную раму и ножки стола сваривают из стального уголка и полосы. Для подсобных деталей используют отрезки арматуры.

Столешницу делают из металлического листа, толщиной 8 – 12 мм. Толстый лист значительно увеличит вес верстака, что сопряжено с трудностями при его перемещении.

Табурет

Табурет сделать своими руками совсем просто:

1. Из бруса 40 х 40 мм делают 4 опоры, длиной 50 см.
2. Ножки на середине длины скрепляют поперечинами.
3. В опорах стамеской делают пазы.
4. На концах поперечных планок стамеской вырезают выступы по размеру пазов.
5. Выступы смазывают столярным клеем и вставляют в пазы.
6. На время высыхания клея опоры стягивают ремнем.
7. Сидение выпиливают дисковой пилой из широкой доски толщиной 30 мм.
8. Сидение размером 300 х 300 мм прибивают гвоздями или прикручивают шурупами к ножкам табурета.

Полки

Полки делают из доски, ДСП или МДФ. Они бывают открытыми или с боковыми стенками. Для крепежа используют навесные мебельные петли.

В стене просверливают отверстия, в которые вбивают дюбели. Шурупы вкручивают в дюбели не до конца, чтобы на них можно одеть петли полки.

Петли прикручивают к тыльной стороне полки. Полки навешивают на стену, одевая петли на головки шурупов.

Стеллажи

Стеллажи – это целый комплекс полок разных размеров. Их хорошо делать из ДСП. Решётчатое сооружение опирают на пьедестал или просто ставят на пол. Для устойчивости стеллажа, к боковым сторонам мебели прикручивают уголки. Свободные полки уголков с отверстиями прибивают дюбелями к стене.
