Как отрегулировать лазерный уровень на точность

Приводим нивелир в рабочее состояние

Качество конечного результата напрямую зависит от того, как правильно нивелир был выставлен в рабочем положении. Поэтому в первую очередь для него надо найти оптимальное место, а также установить, как это требует инструкция от производителя. Поэтому предлагаем рассмотреть несколько требований, влияющих на качество работы инструмента:

• Прибор устанавливается так, чтобы на пути лазера не было препятствий. Последние могут преломить луч, то есть исказить наносимые на плоскости линии.
• В инструкции к применению обязательно указывается максимальное расстояние установки лазерного нивелира от объекта или плоскости. Превышать данный показатель нельзя. А вот уменьшать можно. Это поможет снизить погрешность нанесения линий. Поэтому прибор рекомендуется устанавливать поближе к ремонтируемым конструкциям, на которые наносятся линии. Сегодня производители предлагают лазерные нивелиры с дополнительными приёмниками лучей, которые устанавливают напротив прибора на стены, потолок и другие плоскости. Именно это дополнение позволяет увеличить максимальное расстояние без снижения качества.

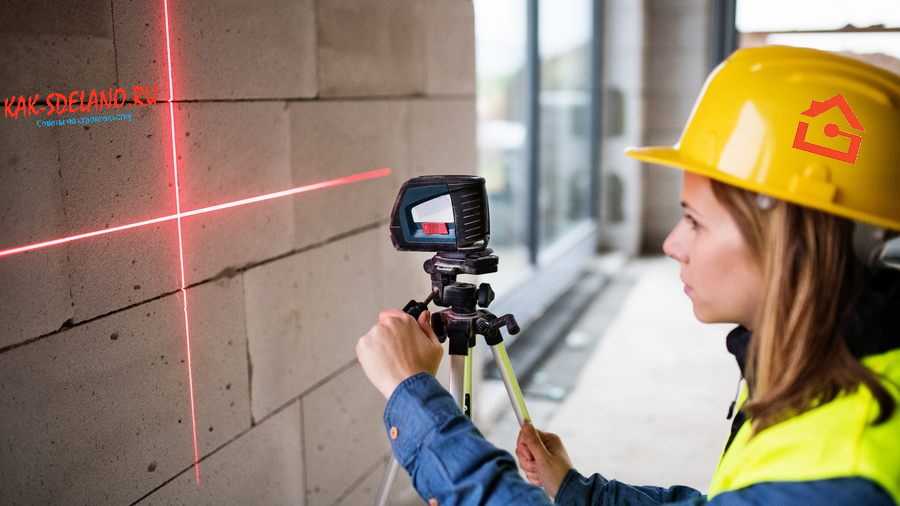

• Лазерный уровень надо устанавливать на ровную плоскость. Это может быть даже обычный стол. Но лучше, если это будет штатив или специальный держатель. Главная задача установки – жёсткая фиксация инструмента. Нельзя допускать, чтобы в процессе работы нивелир вибрировал или сотрясался. Только так можно добиться высокой точности наносимых линий и выдерживания требуемых размеров.

Лазерный уровень надо устанавливать на ровную поверхность Источник gidpoplitke.ru

• Перед включением прибор надо выставить по горизонтали. Именно поэтому производители позаботились о пузырьковом уровне, который находится на корпусе лазерного уровня. Сегодня многие компании предлагают инструменты с функцией самовыравнивания. То есть, когда нивелир стоит неровно, изнутри издаётся звук. Как только горизонт пойман, звук выключается, что говорит о готовности.
• Предупреждаются работники о том, что идёт работа с лазером. Если луч попадёт в глаза, то это может травмировать их.

Настройка лазерного уровня

Переходим к вопросу, как настроить лазерный уровень. В принципе, производители обо всем этом пишут в инструкциях. Но не всегда все в них понятно.

Надо отметить, что настройка для большинства приборов – процедура одинаковая. К примеру, самый простой инструмент. Как было сказано выше, сначала надо выставить прибор по горизонту, для сего подкручивают винты и смотрят на два пузырьковых уровня.

Если используется для нанесений линий призменный нивелир, то можно на плоскость наносить сразу две линии: горизонтальную и вертикальную. Но можно отключить одну из них, если этого не требуется. С помощью таких моделей можно наносить линии отвеса – зенит, или устанавливать только лазерные точки – надир. Обе функции можно включать и отключать, если это требуется.

Настройка лазерного уровня Источник instrumentru.ru

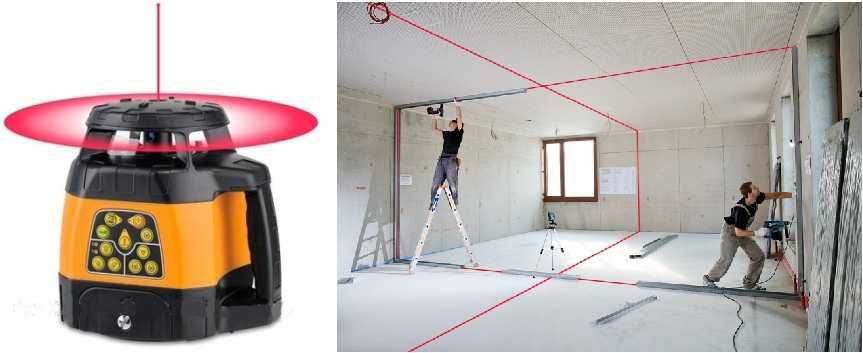

У ротационных нивелиров, кроме выше обозначенных функций, есть ещё две, которые можно настроить. Это угол сканирования и скорость вращения лазерного луча. Единственное надо отметить, что ротационный инструмент проецирует луч только в одной плоскости. Хотя сегодня уже появились модификации, с помощью которых можно дополнительно отбить и вертикальную ось одновременно.

Как видите, настраивать лазерный уровень и работать с ним несложно. Но если приобрести к нему несколько дополнительных приспособлений, то качество конечного результата будет выше. Поэтому поговорим об этих дополнениях.

Возможности лазерных построителей Источник avatars.mds.yandex.net

Дополнительные приспособления

Начнём с уже упомянутого выше приёмника лучей. Отличное дополнение к лазерному нивелиру, если работы проводятся на улице. С этим прибором можно увидеть луч лазера, даже если на улице ярко светит солнце. При этом максимальное расстояние работы, указанное в паспорте или инструкции, увеличивается в два-три раза. Самое главное – надо приобретать приёмник той же марки, что и лазерный уровень. Устройства разных марок, как показывает практика, могут не подходить друг к другу и работать некорректно.

И ещё один момент – не все лазерные инструменты могут работать с приёмниками.

Мишень

Это пластиковая пластинка, на которой нарисованы концентрические круги и нанесены горизонтальная и вертикальная линейки. Очень похожа на бумажную мишень для стрельбы, отсюда и название приспособления.

Пластинка используется в тех случаях, когда расстояние между плоскостями большое. К примеру, метров 40-50. А точку относительно другой, расположенной на противоположной стене, надо сместить на несколько сантиметров выше или ниже горизонта. Разглядеть на таком расстояние – попали ли вы в требуемое место – невозможно. Потому что след от маркера или карандаша на стене будет просто не видно. Вот и вешают мишень, в которую попасть не составит особого труда.

Здесь же хотелось бы добавить, что некоторые марки лазерных уровней комплектуются прицелами. Его устанавливают на корпус инструмента. У него есть своё название – оптический визир. С помощью такого приспособления попасть точно в цель можно даже со 100 м.

Мишень лазерного уровня Источник i.simpalsmedia.com

Рейка

Это устройство необходимо, когда требуется нанести несколько параллельных линий одномоментно, расстояние между которыми одинаковое. С помощью рейки также можно изменить высоту установки самого лазерного инструмента, если последний монтируется на штативе.

Где применяется?

Перед тем как пользоваться нивелиром, следует узнать, в решении каких задач он может помочь.

1. Его используют при монтаже навесных потолков, межкомнатных перегородок, ниш и других гипсокартонных конструкций.
2. Не обойтись без лазерного нивелира при проектировании шкафов-купе, встроенной мебели, определении места расположения модулей кухонного гарнитура и разнообразных полочек.
3. Нивелир пригодится при построении параллельных и перпендикулярных линий, необходимых для прокладки проводки и кабелей. А также с его помощью можно отметить места расположения осветительных приборов на потолке и стенах.

Вне стен дома тоже можно найти применение этому устройству. С помощью нивелира можно разметить границы садового участка, выстроить идеально прямые грядки. Он пригодится при строительстве беседки или закладке фундамента теплицы. Ему можно найти применение при выравнивании участка, при прокладке дорожек и заливке парковочного места.

Вспомогательные опции лазерных уровней

Нивелиры классифицируют на два типа: бытовые и профессиональные. Профессиональные еще называют строительными, так как применяются в основном они в строительстве, электромонтаже и геодезии. При проведении ремонтных работ используются бытовые лазерные уровни, которые отличаются от своих аналогов профессионального предназначения не только ценой, но и дополнительными возможностями. Как правило, бытовые нивелиры имеют примитивный набор функций, позволяющий удовлетворять потребности мастера при проведении внутри отделочных ремонтных работ. Чтобы расширить функционал инструмента, используется дополнительное оборудование:

1. Приемник лазерного луча — это специальный прибор, позволяющий увеличить дальность луча (повысить его видимость на отдаленные расстояния). Это оборудование является очень удобным, когда возникает необходимость использовать его на улице. Приемник позволяет наблюдать за проекцией луча не только на дальние расстояния, но еще и при солнечном свете. Приемник позволяет увеличить расстояние луча в два раза. При выборе такого оборудования нужно учитывать, что работают они четко в паре только одной фирмы производителя, например, Bosch. Еще также необходимо знать, что далеко не все модели лазерных уровней могут работать с приемниками. Если такой возможности нет, то увеличить дальность луча можно при помощи отражательной пластины
2. Мишень — это еще один дополнительный аксессуар, которым комплектуются многие модели нивелиров. Мишень представляет собой пластину, на которой нанесена разметка. При помощи такого вспомогательного устройства можно выставить точность измерений. Пример применения мишени достаточно простой — вместо незаметной точки на стене нужно повесить эту пластинку, по которой намного легче и проще ориентировать, особенно когда расстояние составляет 20-30 метров
3. Оптический визир — еще один вспомогательный аксессуар, который позволяет прослеживать дальность луча даже на расстояние до 100 метров
4. Рейка — используется в тех случаях, когда на поверхности стены или другого объекта предстоит начертить несколько параллельных линий, соблюдая при этом одинаковое расстояние. Еще рейкой производятся измерения высоты уровня, закрепленного к штативу

Все эти вспомогательные устройства облегчают манипуляции с работающим прибором. Профессиональные модели устройств имеют опцию вращения лазера под углом 360 градусов. Такие устройства особо ценятся, так как с их помощью можно сделать проекцию не только на одну стену, но и по всему помещению, что упрощает выполнение разметочных работ. Когда все нюансы известны, необходимо перейти к непосредственному обучению  пользования лазерными нивелирами.

Лучшие линейные лазерные уровни

Линейные уровни ­– самый распространенный вид лазерных измерителей. Как правило, они проецируют на плоскость всего две линии: одну вертикальную и одну горизонтальную, которые пересекаются между собой под прямым углом. Поэтому линейные нивелиры называют еще кросслайнерами или осепостроителями.

Некоторые профессиональные модели линейных уровней могут проецировать не две линии, а больше. Они используются только профессионалами при проведении серьезных измерительных работ.

Недостатком кросслайнеров является то, что они «рисуют» линии только на одной стене или только на полу или на потолке, а именно там, куда направлен луч. Чтобы отобразить линию на противоположной стене, устройство надо развернуть.

BOSCH GLL 3-80 Professional

Лазерный кросслайнер BOSCH GLL 3-80 Professional относится к классу высокопрофессиональных инструментов. Он может работать в двух режимах: обычном, когда на поверхности отображаются только две линии, и расширенном, формирующем три линии: две вертикальных и одну горизонтальную. В таком расширенном режиме устройство задает три полных (по 360 градусов) плоскости, что позволяет выполнять широкий спектр ремонтных работ: от укладки плитки с постоянным контролем качества укладки до установки дверей и окон.

Мощные диоды испускают яркий пучок света. За счет этого дальность прибора увеличена и составляет 15 метров при самостоятельной работе и 60 метров при использовании приемника.

Также профессиональный уровень полностью оснащен необходимым функционалом: автоматическое самонивелирование с возможностью отключения, построение линии отвеса на пол и на потолок, наличие отверстий под штативы разного диаметра.

Особо производитель отмечает простоту использования измерителя: на корпусе всего две кнопки, и, хоть инструмент высокопрофессиональный, справится с ним даже новичок.

К недостаткам можно отнести пластиковый корпус: при падении нивелир, по сути, ничем не защищен.

Makita SK105GDZ

Линейный уровень Makita SK105GDZ отличается от других нивелиров зеленым цветом луча. Такой луч хорошо видно не только в помещении, но и при дневном свете на улице или при ярком искусственном освещении. Кроме того, у лазера SK105GDZ два уровня регулировки яркости испускаемого света. Благодаря такой особенности лазер без приемника можно использовать на больших расстояниях ­– до 35 метров.

Кросслайнер Makita SK105GDZ формирует горизонтальную и вертикальную линии, которые образуют плоскость с разверточным углом в 160 градусов. Конечно, это не так много, но для профессионального выполнения ремонтных работ вполне достаточно.

Магнитный компенсатор-выравниватель очень быстро перестраивает линии после перемещения прибора: на это ему требуется меньше трех секунд. Недопустимый угол наклона, при котором прибор сигнализирует об ошибке, превышает 4 градуса.

ADA instruments CUBE 2-360 Ultimate Edition

Лазерный построитель линий ADA instruments CUBE 2-360 Ultimate Edition формирует две полных плоскости: он строит две линии, проецируя их на 360 градусов (это, кстати, отражено в его названии – CUBE 2-360). Это возможно благодаря особой конструкции призмы, преломляющей пучок света: она здесь конусообразная. Еще одним преимуществом уровня является возможность строить линии непосредственно у стены или у потолка. Выставить маяки или смонтировать потолок с таким лазером намного проще и быстрее.

Дальность замеров доходит до 20 метров без приемника и до 70 метров с приемником.

В комплект инструмента модели Ultimate Edition входит дополнительное оборудование: универсальное крепление-магнит для фиксации прибора на, допустим, металлическом профиле, штатив, защитные лазерные очки и жесткий кейс-футляр для транспортировки.

Condtrol MX2 – от 5000 руб.

Интересное решение реализовано в модели Condtrol MX2 с российскими корнями, но китайского производства. Этот компактный прибор строит всего две линии, но чем он по-настоящему хорош, так это работой до 30 часов на двух батарейках АА и пятью различными вариантами креплений: ремешок, саморез, зажим, магнит, штатив. Несмотря на относительно малый угол разверстки луча, его более чем достаточно для ремонта в квартире или небольшом строительстве.

Прибор можно назвать полупрофессиональным, т.к. он допускает использование специального приемника, увеличивающего дальность проецирования. Линии можно строить по отдельности, что также упрощает работу и позволяет экономить заряд. Прочный усиленный корпус, а также возможность устанавливать прибор на штативы 1/4″ и 5/8″ делают этот аппарат поистине незаменимым в наборе инструментов любого мужчины. В стандартную комплектацию входит сумка, переходник крепления, кабельная стяжка и батарейки. Доплатив еще 800-1000 руб., можно приобрести расширенную версию, включающую также штатив, очки, мишень, ремешок и вместо сумки – кейс.

Посмотреть на оборудование в действие и оценить количество возможных способов крепления можно в следующем видео от производителя.

Как проверить лазерный уровень на точность

Несмотря на то, что лазерная техника отличается очень высокой надёжностью, бывают случаи, когда приборы нуждаются в ремонте и регулировке (юстировке).

1. Появление загибов на концах горизонтальных линий вверх или вниз (строители называют это мрачной улыбкой). Линия из прямой становится дугообразной.
2. Искривление вертикальной линии. Появление загибов на концах линий.
3. Заклинивание подвесной системы маятника. Поведение лучей становится неуправляемым, они застывают в различных положениях.
4. Неисправность электронной платы. Такая неисправность иногда возникает в нивелирах с электронным выравниванием. В результате значительно искажаются результаты измерений. Прибор начинает «врать», если повреждена микросхема, управляющая серводвигателями.
5. Нарушение нормальной работы кнопок управления лазером. Они заедают или западают.
6. Механические повреждения корпуса лазерного нивелира. Обычно такое происходит после падения инструмента на пол. Нарушается герметичность кожуха, внутрь попадает пыль и влага. В результате очень скоро инструмент приходит в негодность.

Для уточнения диагноза лазерный уровень проверяют на заранее подготовленных эталонных поверхностях. Самый простой способ — проверить точность показания при помощи пузырькового уровня (ватерпаса). Лучше всего, если длина уровня будет около 2 м, тогда погрешность будет хорошо видна. Можно использовать и более короткий уровень, но совместно со строительным правилом. С их помощью можно начертить на стене ровную длинную линию. На эту линию наводится лазерный луч и анализируется степень его соответствия.

Виды лазерных нивелиров

Цены на эти измерительные инструменты имеют большой разбег. Инструмент с разными наборами функций и точностью не может стоить одинаково.

Лазерный уровень какой выбратьи

При выборе лазерного уровня, необходимо определиться с типом работ, для которых он понадобиться. Под эти работы и подбирать лазерный нивелир. Бывают они следующих видов:

• Точечные (построители осей). Отображают обычно три-пять точек в разных плоскостях. Ни линий, ни плоскостей, они не строят. Видно будет только точки, но на большом расстоянии (чтобы было понятнее, можно сравнить принцип их с лазерными указками). Используются на больших площадках для переноса отметок. Пригодится в ремонте для разметки линий поклейки обоев, разметки под укладку плитки, для монтажа подвесного потолка и т.п. В более серьезных операциях этот тип инструмента не используется.
  Самые простые лазерные уровни дают только точки в одной или нескольких плоскостях
• Кросслайнеры, построители линий, линейные нивелиры. Иногда называются построителями плоскостей, так как по сути, формируют плоскость определенного размера (зависит от угла развертки). При работе с таким лазерным нивелиром, на любой плоскости, которая попадает в зону действия лазера отображается прямая. Это и используется в строительных и отделочных работах. Дальность действия — обычно до 20 метров, при необходимости ее можно увеличить (если есть режим работы с приемником). Для ремонта и внутренней отделки помещений удобно, если прибор может формировать линии вертикальные, горизонтальные, давать «крест» на полу и на потолке. Из-за особенностей развертки лучей, линия отображается только на части помещения, в которую направлен прибор. Например, на одну стену и часть потолка/пола. Чтобы получить отметки на другой стене, прибор надо развернуть.
  Линейный лазерный нивелир дает одну или несколько плоскостей с определенным углом развертки
• Ротационные построители плоскостей. Функции имеют те же, что и кросслайнеры, только плоскости разворачивают на 360°. Для этого используется сложная система, что отражается на цене. Инструменты этого типа оправдать могут только профессионалы (цены на этот тип лазерных нивелиров стартуют от 400$). Для домашнего использования они ни к чему.

Ротационные лазерные уровни разворачивают плоскость на 360°

Теперь выбрать лазерный уровень проще, вы уже знаете, какого типа инструмент вам нужен. Для большинства — это построитель линий/плоскостей.

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

1. Установите прибор на ровной плоскости или закрепите на штативе.
2. Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
3. Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
4. В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
5. Настройте величину угла и скорость вращения луча, если эти функции есть.

6. Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

1. Включите прибор. Красная линия покажет нулевой уровень будущего пола.

2. Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

3. Установите лаги по лазерным линиям.

4. После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

5. Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

• выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;

• укладка плитки. Делается аналогично работам на полу;

• построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;

• расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;

• установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;

• перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;

• использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.

Проверка точности лазерного уровня

Паспортная погрешность лазерных нивелиров обычно укладывается в 0,2–0,5 мм на 1 м в зависимости от класса модели. Но реальное отклонение может оказаться больше. Перед работой полезно проверить точность прибора. Здесь далее приведены алгоритмы для построителя плоскостей, но принципы проверки одинаковы для уровней всех типов.

Проверка горизонта по дальности

Проверку горизонтали вдоль оси лазерного сектора удобно проводить в помещении размером хотя бы 4–6 м. Чем больше расстояние между противоположными стенами, тем выше точность измерений. Процедура включает несколько этапов.

• Установить уровень вблизи одной стены (№ 1), «лицом» к ней, и сделать отметку по световой линии.
• Развернуть прибор к противоположной стене и сделать отметку на ней.
• Переставить нивелир к противоположной стене (№2) и выставить его по высоте так, чтобы луч указывал точно на отметку на ней.
• Повернуть прибор к стене №1 и сравнить положение засветки с ранее сделанной отметкой.

Например, расстояние между стенами равно 5 м, а отклонение луча от метки составило 3 мм. В таком случае погрешность равна 3 мм на 10 м (удвоенное расстояние между стенами). Для большинства моделей это вполне допустимо. При большем отклонении требуется настройка прибора.

На втором этапе можно не выставлять нивелир по метке №2, а просто поставить новую (№3). В этом случае при замере отклонения нужно учесть расстояние по вертикали между метками №2 и №3.

Проверка горизонтали по фронту

Оценим разницу в высоте правого и левого краев горизонтальной развертки лазера. Для этого выполним простые действия:

• установить уровень в рабочее положение на отмеренном расстоянии от стены или другого объекта, который используется для теста;
• навести на тестовый объект правый край лазерного сектора, и сделать отметку;
• повернуть прибор вправо, так, чтобы левый край сектора оказался возле метки.

Расстояние между положением луча и сделанной ранее меткой и будет абсолютной погрешностью уровня. Для расчета относительной погрешности воспользуйтесь формулой: Δ = d / (2∙l∙sin (ϕ/2)), где:

• d – абсолютная погрешность, полученная при измерениях;
• l – расстояние от дальномера (вершины сектора) до объекта;
• ϕ – угол развертки луча.

Проверка вертикали

Для проверки вертикального сектора развертки потребуется более длинное помещение, чем для проверки горизонта. Требуемая длина зависит от ширины развертки. Проверка выполняется в несколько шагов.

• Установить нивелир у одной из стен так, чтобы вертикальный сектор давал максимально длинные линии на полу и потолке помещения.
• Сделать две отметки по линии на потолке на расстоянии хотя бы пары метров друг от друга, затем сделать такие же метки на полу, под ними.
• Переставить уровень к противоположной стене и выставить его так, чтобы линия на потолке прошла через обе метки.
• Замерить отклонение линии на полу от меток.

Относительная погрешность равна отклонению, деленному на высоту потолка.

Подготовительные работы

Подготовка прибора к работе не занимает много времени. Однако если пропустить одну из подготовительных операций, результаты могут оказаться далекими от желаемых. Вот порядок подготовки прибора:

• При первом использовании – внимательное изучение инструкции. Даже если вы уже пользовались лазерным уровнем, в настройке разных моделей встречаются неочевидные отличия.
• Точное определение объема предстоящих работ. Это поможет понять, какой режим работы выставлять прибору. К примеру, при наклеивании обоев можно выставить только отображение вертикальных линий, отключив всю остальную разметку.
• При первом запуске прибора – зарядка аккумулятора или установка батареек. Если прибор уже использовался, следует проверять уровень заряда перед каждым использованием прибора, чтобы не оказаться неожиданно в ситуации, когда на середине работ вся разметка внезапно исчезла.

Перед началом работ стоит учесть уровень защищенности прибора от попадания внутрь пыли, капелек воды и других загрязнений. К примеру, если прибор соответствует классу защиты IP20, не стоит выносить его на улицу в сырую погоду. И тем более не стоит оставлять такое устройство на улице без присмотра.

Последний аспект, на который требуется обратить внимание – правила установки нивелира перед началом работы. Разные модели устанавливаются на полу (на штативах или треногах), крепятся к стенам или потолку.  Для того чтобы узнать как выбрать лазерный уровень читайте здесь

Что такое лазерный уровень

Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Как применять лазерный уровень

Вариантов использования лазерного уровня — огромное количество. Он используется как в быту, так и на улице. Но в любом случае, применение такого оборудования позволяет проводить работы быстро и с огромной точностью.

Штукатурка

Для штукатурки стен лазерный прибор дает возможность не только определить оптимальное расположение будущей поверхности отделки, но и сэкономить стройматериалы.

Проверка уровня стены производится следующим образом:

• построитель линий или плоскости располагается на стене;
• при помощи линейки исследуют отклонение плоскости от уровня светового фронта;
• размечают линии на полу, потолке, пересекающихся стенах для отметки толщины штукатурки.

Зная, какой толщины должны накладываться те или иные растворы, можно сразу оптимально спланировать ход работ. В частности, увидеть, нужна ли сетка. Или рассчитать параметры слоя штукатурки так, чтобы экономить раствор и одновременно обеспечить его минимальную толщину в самых высоких областях отделываемой стены.

Плитка

Для плитки отлично подойдет двухпризменный построитель линий. Их пересечение устанавливают в центре кладки. По линиям ориентируют плитки при кладке. Края рядов выравнивают по лазеру.

Уровень пригоден как для отделки на стене, так и для оформления полов. Кроме этого, поворачивая устройство, уверенно и с высокой точностью делается косая кладка плитки.

Обои и отделочные панели

Неоценима роль лазерного построителя линий при работе с обоями. Он позволяет:

• уверенно очертить верхнюю границу поклейки или укладки панелей для оформления части стены;
• расположить элемент отделки или полосы обоев строго вертикально.

Каждый, кто хоть раз занимался поклейкой бумажных полос, несомненно оценит открывающиеся возможности.

Работать с лазерным уровнем становится быстрее, бордюры клеятся точно, а материал можно рассчитать без учета отходов.

Мебель

Лазерный уровень позволит за минуты сделать разметку для навешивания кухонных и любых других шкафчиков. Используя построители линий, легко делать четкое расположение элементов на стенах.

Кроме этого, по горизонтальному лазерному лучу легко регулировать напольные шкафы по высоте, располагая их столешницы по идеальной ровной плоскости.

Перепланировка

С появлением лазерного уровня не только разметка, но предварительное визуальное планирование изменений конструкций стали простым занятием. Устанавливая построители плоскостей, можно сразу увидеть прохождение будущей стены или перегородки. При необходимости, легко сразу сделать разметку по полу, потолку и стенам для начала кладки или модификаций строительных конструкций.

Полы

При создании ровного, гладкого пола лазерные уровни показывают максимальную полезность.

1. Определить разброс высот, чтобы выровнять пол, можно при помощи линейки и ротационного построителя плоскостей.
2. Вычислить высоту для стяжки пола, при которой будет достигнута минимальная толщина материала, также несложно. При необходимости, можно сразу сделать разметку границ заливки по стенкам.

Установка маяков по лазерному уровню превращается в развлечение. Достаточно делать подклады или их регулировать стойками, пока верхняя грань не станет равномерно освещенной. Или выставлять высоту опоры с учетом толщины самого маяка.

В сравнении с классическим методом с многократной проверкой положения пузырьковым приспособлением, использование лазера позволяет сделать работу на порядки быстрее и с высокой точностью.

Как пользоваться лазерным инструментом

Сразу оговоримся, что использовать лазерный нивелир можно везде. Границ практически нет. Главное – правильно провести выбор лазерного уровня. Что же может этот инструмент.

Вертикальная или горизонтальная плоскость чётко покажет, как устарели длинные правило, стандартные пузырчатые строительные уровни, линейки, рулетки и прочие инструменты. Надо просто направить луч лазера вдоль плоскости, и он точно покажет, насколько её поверхность неровная. Это касается любых плоскостей: пола, стен, потолка и наклонных конструкций. При этом можно удостовериться в неровности, если поставить на поверхности несколько меток.

Луч, пройдя по метка, покажет, насколько плоскость неровная. После чего подбирается толщина выравнивающего раствора по контрольным меткам.

Сегодня многие мастера используют лазерные уровни при укладке керамической плитки, для чего используется крестовая проекция – вертикальный и горизонтальный луч. Они пересекаются на стене, образуя крест. Обычно точку пересечения устанавливают в точку стыковки плиток, а сами линии обозначают вертикаль и горизонталь, которые смещают при надобности по сторонам укладываемого материала. Получается так, что нет никакой необходимости все время использовать строительный уровень, проверяя плитки.

Лазерный уровень для укладки керамической плитки Источник i.stroy-ka.ru

Эту же функцию можно использовать при наклейке обоев на стены. Горизонтальный луч станет верхней границей укладки обоев, вертикальный для сторон рулонного материала.

Именно таким же образом можно провести установку мебели. Особенно навесных элементов: полочек, шкафчиков. Это же касается карнизов, телевизора, проектора, экрана и прочей бытовой техники. То есть не надо долго возиться с отбивкой линий установки, нанося их на стены карандашом. Стоит просто включить лазерный нивелир, настроить его лучи и получить на стене чёткие световые линии, по которым и производится монтаж.
