Выбираем пленочный теплый пол (инфракрасный): виды, безопасность, монтаж, производители

Меры безопасности

Пленочный пол сам по себе не представляет опасности. Он подходит для установки внутрикаркасных домов,щитовых и деревянных сооружений. Применяется также для внешнего утепления – дорожек, стоянки на открытом воздухе.

Проблемы могут возникнуть при подключении системы к электропитанию

Важно, чтобы при строительстве изначально был проложен кабель с гофрированной противопожарной защитой. При этом в щитовых икаркасных домахкабель лучше прокладывать внутри стен, а в строениях из бруса, наоборот, проводка должна быть открытой, спрятанной под декоративные коробы

Подключение УЗО – обязательная мера безопасности.

Инфракрасный плёночные полы просты в монтаже, не требуют подготовительных работ с основанием, позволяют экономить расходы на электроэнергию, быстро прогревают пол и воздух в комнате. При правильной установке и эксплуатации они способны прослужить долгие годы, создавая комфортную, безопасную для жизни и здоровья обстановку в деревянных, щитовых и каркасных домах.

Рейтинг фирм-производителей

Добросовестность и надёжность производителя – залог высокого качества товара. Однозначных лидеров в производстве инфракрасного тёплого пола на рынке нет, но по отзывам пользователей можно сделать выводы о фирмах, которые за последний десяток лет успели зарекомендовать себя на практике:

Caleo

Южнокорейский производитель знает толк в качественных отопительных системах для пола, ведь эта страна является родиной происхождения инфракрасного пола и ориентиром для остальных стран в отношении качества изделий.

Их преимуществом являются запатентованные технологии производства, простота монтажа готового изделия и удовлетворительные цены. Толщина плёнки Caleo меньше 0,5 метров, и её можно укладывать даже под линолеум без утеплителя.

Rehau

Эта фирма – типичный представитель добротного и надёжного изделия немецкого качества. Инфракрасный пол Rehau равномерно распределяет тепло по поверхности пола, имеет гарантии безопасности и долговечности, и отличается понятной и простой системой сборки изделия.

Ensto

Финский концерн производит высококлассные изделия, которые пригодны для эксплуатации в стране с холодным климатом. Отдельная линейка ФинМат и вовсе выпускается с учётом климатических особенностей регионов России, поэтому их можно использовать в самых проблематичных зонах.

Devi

Датский производитель – эталон качества среди изделий импортного производства. Их продукция отличается повышенной термостойкостью, на фабриках регулярно проходят тестирования и обновления в техническом процессе, многие из которых направлены на снижение уровня потребляемой энергии.

На «умный» таймер, который не позволяет расходовать электричество впустую, у компании имеется отдельный патент. Продукция подходит практически для всех видов финишной отделки пола.

Energy

Поставщик английской продукции на отечественный рынок. Их изделия приобрели популярность за счёт надёжных комплектующих, использования передовых технологий и экологически безопасных материалов.

Более 20 лет компания сохраняет свою политику – хорошее качество по доступной цене.

Unimat

Серьёзный южнокорейский конкурент многим компаниям. Unimat специализируется на производстве стержневого инфракрасного пола.

Его уникальные характеристики позволяют использовать систему для подогрева поверхности в любых эксплуатационных условиях – в ванной, на кухне, на улице (веранды, мансарды), в бане и сауне, и даже в бассейне. Гарантия на продукцию – 20 лет.

Ceil Hit

Единственный испанский производитель в топовой десятке среди поставщиков тёплого пола на отечественный рынок.

Компания имеет богатую, почти полувековую историю, в ходе которой она достигла значительных высот в использовании инфракрасных отопительных систем.

Пользуется популярностью во многих странах, включая Южную Корею, где сосредоточены основные силы по производству ИК-пола.

Calorique

Не обошлось без американской продукции. Эта компания прицельно занимается производством плёночного пола. При толщине всего в 0,3 миллиметра их инфракрасный пол справляется со своей задачей на 5 баллов, гарантируя при этом безопасность и долгий срок службы.

«Теплолюкс»

Лидер среди отечественных производителей электрического теплого пола. При 25-летней гарантии на продукцию она отличается соответствующим стандарту требованиям и самой демократичной ценой.

«Спайхит»

Российская компания, которая производит электрические отопительные системы для пола, и выпускает их на рынок в полностью готовой комплектации для сборки. Это значительно упрощает и ускоряет процесс монтажа, и экономит финансы.

Достоинства и недостатки «пленочного» отопления

В поисках альтернативного способа обогрева помещений, ученые обратили внимание на теплообмен в окружающей среде, происходящий за счет действия инфракрасных лучей. Интерпретация природного процесса легла в основу создания ИК-пленки

Пленочные инфракрасные нагревательные системы передают энергию напольному покрытию, которое перенаправляет его в помещение. Укладка инфракрасной греющей пленки производится значительно проще, удобней, быстрее, чем выполняется монтаж всех известных ныне типов теплых полов. Пленочные полы не нуждаются в заливке стяжки, чем существенно облегчают процесс устройства. После настила гидроизоляции поверх них можно сразу класть ламинат. Инфракрасные пленочные полы абсолютно безопасны. Применяются в обустройстве не только жилых помещений, но и детских садов, больниц. При использовании ИК систем для обогрева не создаются конвективные воздушные потоки, не поднимается и не распространяется пыль. Специфика действия ИК-систем позволяет использовать их в качестве эффективного средства для обогрева лоджий, входных групп, террас, открытых зон отдыха. Пленочные полы подходят для использования в деревянных постройках. Укладываться могут и в мансардах, т.к. не нагружают перекрытие. Для управления инфракрасной греющей системой устанавливается терморегулятор, для автоматизации процесса на полу располагают датчики, фиксирующие температуру и передающие сигнал управляющему устройству.

Применение инфракрасной пленки для обустройства теплого пола получило широкое распространение благодаря ряду преимуществ:

Универсальность. Поверх обогревающего слоя возможна укладка практически любого напольного покрытия. С помощью пленки можно утеплить стены и потолок.
Простота укладки. Для создания системы теплый пол не надо демонтировать старое основание, а саму процедуру получится выполнить самостоятельно. Специализированное оборудование не требуется.
Регулировка температура нагрева. К системе обогрева подключается терморегулятор с широким диапазоном режимов

Возможны дополнительные настройки управления: функция таймера, разделения помещения на разные зоны интенсивности нагрева и др.
Мобильность теплого пола. Переезжая на другое место жительство, конструкцию легко снять и расстелить на другой поверхности.
Компактность системы. Толщина ИК-покрытия (до 0,5 мм) практически не влияет на высоту пола, что особенно важно для помещений с невысокими потолками.
Низкая инерционность. Пленка быстро «включается» и эффект становится заметен через несколько минут.
Равномерность прогрева. Помещение отапливается по всему объему, «горячие» и «холодные» зоны отсутствуют.
Поддержание здорового микроклимата. ИК-лучи не пересушивают воздух и не сжигают кислород. Производители «пленочного отопления» указывают на лечебное воздействие ИК-излучения

Воздух ионизируется и очищается от бактерий.

Благодаря модульности, поломка одного участка пленки не приводит к сбою в работе всей системы.


Отопительная пленка выдерживает существенные динамические нагрузки. Ее можно монтировать в общественных учреждениях с высокой проходимостью. Срок службы системы ИК-обогрева – 15-20 лет

Инновационная технология имеет и отрицательные качества:

Электростатичность нагреваемых поверхностей повышается, и предметы начинают больше притягивать пыль.
После выключения системы обогрева помещение быстро остывает.
При монтаже важно учитывать расстановку мебели. Там, где будет стоять громоздкая мебель и техника больших размеров, ИК-пленку не укладывают

Несоблюдение требования может привести к перегреву системы.
Работа теплого пола приводит к повышению расхода энергоресурсов.
Покрытие боится влаги и контакта с острыми предметами.

Укладка «пленочного» обогрева должна выполняться аккуратно и с соблюдением норм безопасности.

Технология монтажа

Укладка карбонового теплого покрытия пола не составляет особой сложности. Поэтому сделать ее можно своими руками. В процессе монтажных работ следует учитывать тип системы обогрева, так как установка оборудования стержневого и пленочного типа имеет существенные отличия.


Устройство карбонового пленочного теплого пола

Пленочный

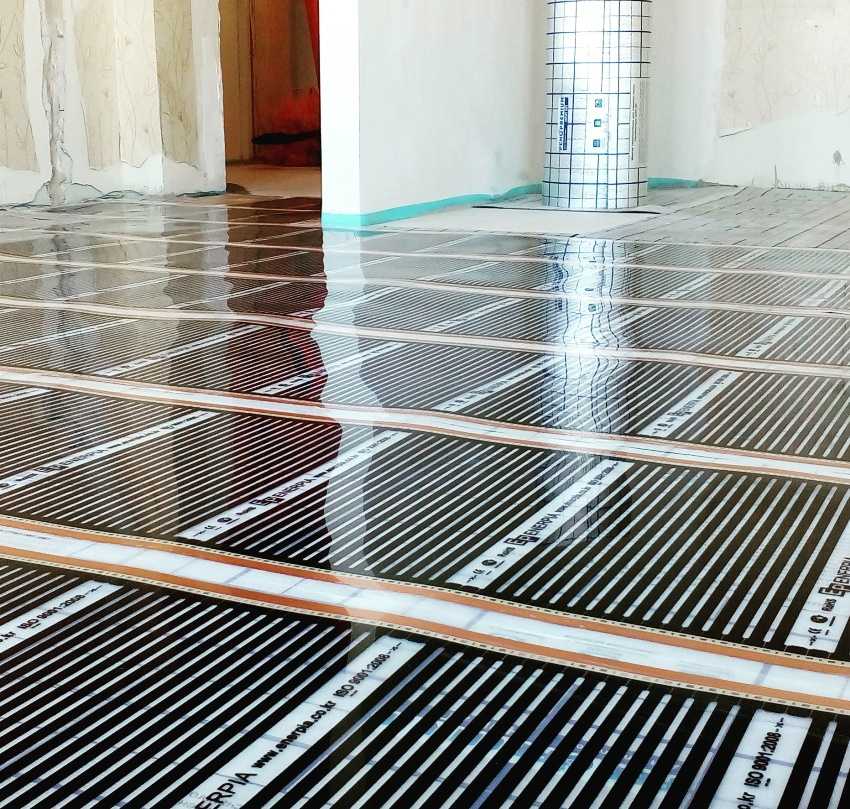

Монтаж пленочного инфракрасного обогрева проводится на ровную чистую поверхность. Процесс укладки состоит из таких этапов:

  1. Расстелить по всей площади основания теплоотражающее покрытие. Места стыков зафиксировать скотчем, а углы можно укрепить с помощью степлера.
  2. Сверху уложить карбоновую пленку. Для удобного размещения материал можно разрезать по намеченным линиям. В других участках отделять пленку нельзя.
  3. На каждую полосу из меди закрепить контактный зажим гладкой его частью к низу.
  4. Все участки отреза с выходящей наружу медной полосой изолировать.
  5. Полотна пленки должны, повернуты медными проводами к половому основанию, чтобы она не смещалась, рекомендуется в нескольких местах закрепить ее при помощи скотча.

После этого можно устанавливать регулятор. Его следует располагать возле электрической проводки на стене. Подключение пленочного оборудования к сети проводится со стороны расположения терморегулятора. Места подсоединения каждой полосы обязательно изолируются.

Все схемы подключения к терморегулятору теплого пола указаны в инструкции, прилагаемой к прибору. Датчик монтируется под пленочную полосу. Размещать его следует вблизи регулятора.

Стержневой

Нагревательные маты стержневого пола укладываются на разложенную по всей площади помещения подложку. Монтаж такой системы обогрева осуществляется на расстоянии от стен 20 сантиметров.


Устройство стержневого карбонового пола

Для установки стержневого пола необходимо:

  1. Подложку разместить по всей поверхности пола, и закрепить стыки.
  2. Сверху расстелить нагревательный мат. Укладка его должна проводиться в направлении от одной стены к другой.
  3. Для разворота стержневых полотен провода необходимо аккуратно разрезать скрепляющий маты кабель.
  4. После заполнения всей поверхности пола нагревательными матами требуется провести фиксацию всей конструкции скотчем.
  5. В местах разъединения проводов необходимо скрепить термоусаживаемыми трубками с силовым кабелем системы. Последний кабель полностью изолируется социальной гильзой.

Подключение к терморегулятору выполняется согласно предоставленной производителем схеме. Датчик заводят в гофрированную трубку.

После завершения монтажных работ осуществляется проверка системы. Для этого оборудование подключают к сети на пятнадцать минут и проверяют показатели температуры нагрева.

Сверху стержневой теплый пол заливается цементно-песчаным раствором. Слой стяжки должен быть не меньше двух сантиметров. Такие же параметры учитываются при укладке на систему плиточного клея.

Правильно установленный карбоновый теплый пол совершенно прост в эксплуатации. Система работает практически бесперебойно, поддерживая необходимую температуру в помещении. Для продления срока использования оборудования рекомендуется периодически делать проверку соответствия заданного режима на всех участках полового покрытия. Такое тестирование позволит исключить значительных поломок и позволит сэкономить на ремонте отопительного устройства.

Карбоновый пол — уникальная система напольного инфракрасного обогрева помещений. В качестве нагревательных элементов используются карбоновые стержни. Материал представляет собой высокопрочный устойчивый к разнородным воздействиям углепластик. Стержни надежно соединены друг с другом медным кабелем повышенной защиты, в сплошных системах нагревательные элементы запаяны в пленку. Эффективность карбонового теплого пола значительно выше, чем систем кондуктивно-конвекционного отопления. Саморегулирующийся карбоновый пол инфракрасного обогрева экологичен, потребляет рекордно низкое количество электроэнергии, полностью безопасен.

№4. На что обратить внимание при выборе?

При покупке пленочных инфракрасных теплых полов важно обращать внимание на имя производителя, заявленные характеристики и внешний вид пленки. Как должна выглядеть качественная пленка, и какими эксплуатационными качествами обладать? При выборе обращайте внимание на следующие параметры:

  • мощность, от которой напрямую зависит, с каким напольным покрытием можно использовать пленку. Потребляемая мощность системы колеблется в пределах 130-450 Вт/м2. Для укладки под линолеум, ковролин и прочие легкие напольные покрытия будет достаточно пленки с мощностью до 160 Вт/м2, под плитку и керамогранит лучше брать пленку помощнее — до 220 Вт/м2, а все, что больше предназначено для использования в промышленных условиях и инфракрасных саунах;
  • толщина пленки зависит от толщины полимерного и карбонового слоев, она колеблется от нескольких микрон до нескольких миллиметров. Минимально допустимая толщина — 0,3 мм, общепринятой считается толщина 0,338 мм. Чем больше толщина, тем защитная оболочка будет более долговечной и устойчивой к воздействию деформаций. Некоторые производители настаивают на том, что пленка должна быть максимально тонкой, чтобы не отнимать высоту помещения, но разница в высоте при монтаже пленки в 0,3 и 3 мм будет неощутимой, а долговечность последней — в разы выше;
  • ширина пленки. Материал выпускается в рулонах шириной 50, 60, 80 и 100 см. При монтаже пленку монтируют так, чтобы соседние участки были максимально близки друг к другу, но не накладывались один на другой. Исходя из этого правила и параметров комнаты, выбирается наиболее подходящая ширина рулона для обеспечения максимально быстрого монтажа и минимизации отходов;

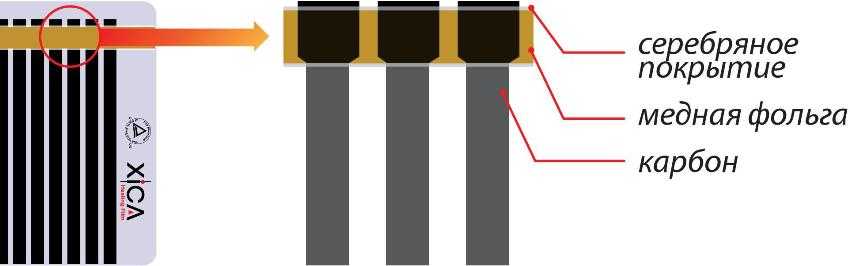

  • полосы из сплавов серебра и меди должны иметь четкие контуры, не просвечиваться, не иметь повреждений и следов окисления. Чем выше содержание серебра, тем более надежной и менее искрящейся будет пленка. Серебряная часть может быть шире медной на 1,5-2 мм;
  • следует отдавать предпочтение тем пленкам, где медная и серебряная шины соединены «сухим» контактом, что позволяет минимизировать толщину воздушной прослойки и продлить срок эксплуатации изделия;
  • ширина медной шины должна быть не менее 13-15 мм, в противном случае можно говорить о невысоком качестве пленки. Через медь карбоновые полосы не будут просвечиваться и ощущаться;
  • карбоновый слой должен быть нанесен равномерно и не просвечиваться. Чем толще его слой, тем дольше прослужит пленка;
  • некоторые производители добавляют в карбоновую пасту серебро, чтобы максимально снизить ее сопротивление току и улучшить контакт с шиной. Со временем холодная шина может отслоиться от постоянно нагретой карбоновой части, а результатом может стать искрение и снижение мощности нагрева. Крупные компании, которые постоянно совершенствуют свою продукцию, придумывают разные способы избежать искрения. Наиболее эффективная разработка — расположение сетки полос из серебра на границе карбонового покрытия и медной шины. Подобную конфигурацию называют антиискровой сеткой;
  • промежутки между карбоновыми полосками могут быть прозрачными или мутноватыми — разница в особенностях производства. Первый вариант получается при применении клеевой технологии, второй — при ламинации. Через несколько месяцев эксплуатации клеевые полоски становятся хрупкими, а ламинированные служат годами, поэтому отдавайте предпочтение им;
  • скорость нагрева у качественной инфракрасной пленки составляет 5-10 секунд.

Особенности монтажа

Некоторые хозяева с целью экономии средств монтируют системы в комбинированном варианте. В этом случае систему теплых полов устанавливают специалисты, а подготовительные работы и укладка напольного покрытия выполняется своими силами

Особое внимание следует обратить на то, как правильно уложить теплый пол под плитку

По разложенной пленке нужно передвигаться очень осторожно, иначе можно нанести повреждения нагревательным элементам. Также нельзя ронять и класть на пленочное покрытие любые строительные инструменты

На схеме размещения должны быть отмечены места, где будет находиться мебель и другие тяжелые предметы. Их категорически запрещено устанавливать на пленочное покрытие. В противном случае может наступить перегрев пола, а пленка, мебель и напольное покрытие будут испорчены.

Особое внимание следует обратить на температурный датчик. От его правильной установки во многом зависит точность показаний

Рекомендуется соблюдать инструкции производителя, указанные в руководстве по эксплуатации.

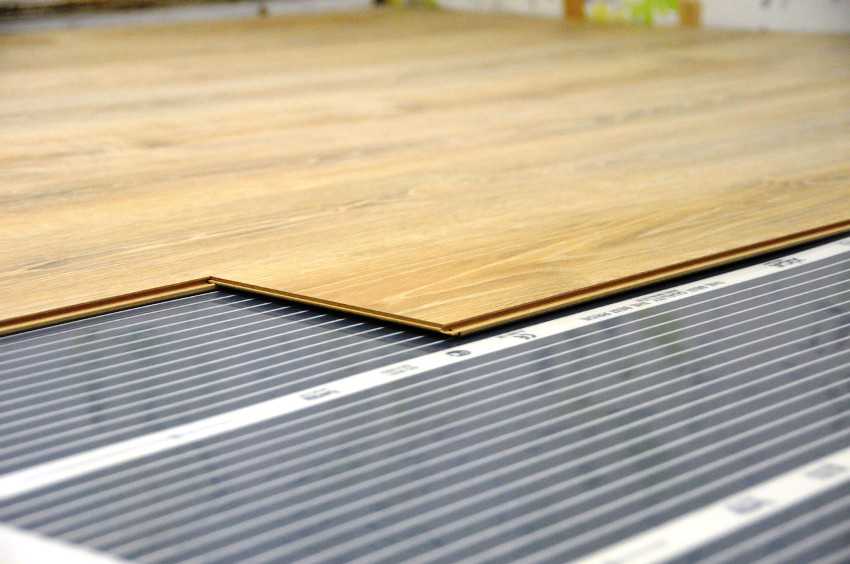

Нежелательно включать инфракрасные полы сразу же после монтажа ламинированного покрытия. Ламинат должен прогреваться в естественных условиях определенный период времени, пока его температура не сравняется с той, которая в помещении. Данное правило актуально и для других типов напольных покрытий.

Минусы пленочных систем

Несмотря на массу несомненных достоинств, инфракрасные системы обладают определенными недостатками, которые иногда приобретают решающее значение.

Во избежание подводных камней, необходимо учитывать следующие особенности, когда требуется решить задачу как положить теплый пол:

  • Монтировать систему довольно часто проходят дольше, чем это предполагается производителями. Это случается даже при участии в работах опытных специалистов.
  • Иногда зажимы оказываются неплотно подключенными, что приводит к слабому контакту между отдельными элементами пола. Испорченные зажимы уже не годятся и приходится пользоваться новыми контактами.
  • Процесс укладки теплого пола должен происходить на идеально ровной поверхности. Даже незначительные искривления приводят к ее разрывам после того как сверху уже уложено напольное покрытие.
  • Несмотря на малую толщину самой пленки, в конечном итоге толщина теплого пола может составить до 35 мм, что достигается укладыванием ДСП или фанеры, а также материалов тепло- и гидроизоляции вместе с напольным покрытием.
  • Высокая надежность системы возможна лишь при условии абсолютно точного соблюдения всех рекомендаций и инструкций, качественном выполнении работ.
  • Заявленной 20-процентной экономии на отоплении можно добиться только в случае качественного утепления помещения и бесперебойном централизованном отоплении.

Несмотря на эти недостатки, пленочные полы становятся все более популярными у хозяев современного жилья. Ионизированный воздух действительно уничтожает неприятные запахи, блокируя молекулы этих веществ. Поэтому эффект инфракрасного излучения эффективно очищает промышленным способом одежду, мягкую мебель и другие предметы.

Отличие стержневого ИК теплого пола

Саморегулирующаяся система стержневого ИК пола привлекательна своим более долгим сроком эксплуатации и устойчивостью к повреждениям.

Подключение стержней медными изолированными проводами параллельное. Поэтому система будет продолжать нагревать помещение, даже если по каким-то причинам какая-то секция выйдет из строя.

По ширине рулоны стержневого ИК пола бывают от 70 до 150 см, по длине достигает 25 метров. Номинальная мощность карбоновых стержней от 110 до 250 Вт/пог.м. Особенность конструкции в том, что вначале включается максимальная мощность, а после того, как пол прогреется, она уменьшается. Мебель такой системе не страшна. Стержневые полы по праву считают экономичными по энергопотреблению и надёжными источниками тепла.

Какие материалы понадобятся при монтаже?

термопленка пленка инфракрасного пола;
контактные зажимы;
соединительные клипсы для термопленки.
Теплоизоляционный материал

Следует сразу же обратить внимание на его выбор – теплоизолятор должен непременно быть на основе полипропиленовой или лавсановой пленки (алюминиевая фольга – запрещена!).
Электрический провод;
винил-мастичная изоляция;
терморегуляторы, снабженные термодатчиками;
строительный скотч.. К этому обязательному списку, в зависимости от покрытия, надо добавить еще:

К этому обязательному списку, в зависимости от покрытия, надо добавить еще:

  • фанеру или ДСП (толщина 5 мм и более) – под линолеум;
  • металлическая армирующая сетка – под плитку.

Инструменты, используемые при монтаже инфракрасного теплого пола оригинальностью не отличаются. Это самые простые: ножницы, отвертка, кусачки, плоскогубцы, приспособление для обжима проводов и монтажный нож.

Подготовительные работы

Монтируют на сухом, чистом и ровном основании. Если есть напольное покрытие, его демонтируют до основания: бетонного или деревянного. Горизонтальность основания проверяют с помощью уровня (допустимое отклонение – самое большее 3 мм)

При необходимости, чтобы получить желаемый уровень горизонта:

  • бетонное основание шлифуют,
  • деревянный пол циклюют.

Чисто

Мусор, образующийся после каждого этапа работ, удаляют и обеспыливают основание с помощью промышленным пылесосом.

Сухо

В качестве гидроизолятора используют специальную пленку или полиэтиленовую толщиной 50 мкм и более, которую укладывают на основание, которое уже выровнено и обеспылено.

Теплоизоляция для инфракрасного пола

Поверх гидроизоляционного слоя или на стяжку помещают теплоизолятор (подложку), покрытый пленкой: полипропиленовой или металлизированной лавсановой. Если финишное покрытие предполагается мягким (ковролин, линолеум и др.) используют теплоизоляционный материал, имеющий мягкую прослойку, например инфрафлекс.

Если на пол предполагается уложить плитку, керамогранит, паркетную доску лучше отдать предпочтение теплоизоляции с твердой прослойкой, например, технической пробке толщиной 2 мм.

Изоляция укладывается по периметру помещения, стыки скрепляют скотчем.

Разметка пола

Прежде чем приступить к укладке инфракрасного обогревателя, следует разметить пол , придерживаясь следующих рекомендаций.

Но прежде, необходимо определить место подключения термопленки к электросети, а также места, где будут устанавливаться терморегулятор и термодатчик. Обычно терморегулятор устанавливают довольно близко от поверхности пола, всего в 10-15 см.

Итак,

  1. Нагревательная пленка укладывается только на свободную, не занятую техникой (холодильник, плиту, стиральную машину и т. д.) и мебелью, площадь.
  2. Для основного отопления достаточно будет покрыть 75-80 % всей площади комнаты, а для дополнительного – около 40% .
  3. Нагревательные элементы укладываются, отступая от стен на 10-40см.
  4. Рассчитывая инфракрасный теплый пол, исходят из пиковой потребляемой мощности пола, составляющей в момент подключения к сети порядка 210 Вт/м2.
  5. Нагревательные секции между собой разделены разметочными линиями, по которым и разрезают нагревательную пленку. Чаще всего разметочные линии располагаются на расстоянии: в длину – 17,4 см, в ширину – 50-80см.
  6. Стержневые виды разрезают по инструкции, приложенной производителем.

Косметическая отделка

Несомненно, стены с вмонтированной системой отопления нуждаются в финишной отделке. При выборе отделки надо понимать, что размещение на греющей поверхности снижает её срок службы. Поэтому, приобретая материал, следует убедиться, что он совместим с нагревательными устройствами.

К примеру, ненадлежащего типа обои или ламинат установленные на такую поверхность, могут отвалиться через несколько месяцев

Если используется в качестве отделки в ванной керамическая плитка, то важно подобрать правильный клеевой состав, чтобы плитка не посыпалась

Если это кабельный обогрев или стержневые маты, то тёплый пол после проверки покрываются двумя слоями бетонной штукатурки. Только когда она высохнет — через 4 недели, на поверхность можно клеить обои или плитку.

Важно помнить, что на инфракрасную плёнку нельзя наносить плиточный клей, поэтому рекомендована гипсокартонная отделка. Кроме того, это практически единственный вид отделки, который выдерживает воздействия тепла

Подводя итог можно сказать, что систему «тёплые стены» можно монтировать на любую поверхность. Но это потребует серьёзных вложений, технических знаний и навыков. Устанавливая такой обогрев на стене, главное соблюдать инструкцию, и тогда устройство прослужит вам долго.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

  • низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
  • универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

  • углеродные;
  • биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

  • со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
  • с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Обязательно ли укладывать подложку под ИК пол

Устройство теплых полов заключается в следующем. Нагревательные элементы запечатаны в прочный пластик. При нагреве инфракрасное излучение рассеивается во все стороны. Чтобы предотвратить нагрев в сторону соседей, живущих этажом ниже, необходимо проложить теплоотражающий материал для инфракрасного теплого пола.

Подложка одновременно выполняет сразу несколько важных функций:

  1. Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.
  2. Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.
  3. Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.

Как выглядит послойный «пирог» под плёночный пол

Монтаж теплоизоляции для теплого пленочного пола требует соблюдения определенных рекомендаций и поэтапного выполнения укладки.

Как в результате должен выглядеть «пирог»?

Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен. Алюминиевая фольга. Укладывается непосредственно на стяжку

Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение. Листы ДВП, магнезитовая плита

Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем. Пленка ИК пола. Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.

Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.

Укладка пленочного теплого пола

Инструменты для работы

Схемы укладки

Варианты резки пленки

Схема монтажа

Схема монтажа в помещении (с учетом меблировки)

Для начала определитесь с площадью пола, которую требуется подогревать. Пленку недопустимо укладывать под тяжелую мебель и технику, такую как шкафы, комоды, холодильник или стиральную машину. Расстояние от края пленки до места, где будет стоять такая мебель должно составлять 20 см. Такое же расстояние должно оставаться до стен. Разметьте границы будущего расположения пленки с помощью маркера или яркого скотча.

Пленка фиксируется скотчем

Укладывайте пленку вдоль длинной стороны комнаты, это позволит уменьшить количество электрических соединений во всей системе. Обычно производитель как-то помечает верхнюю часть пленки, если никаких отметок нет, значит, пленка двусторонняя и ее можно укладывать любой из сторон. Резать пленку необходимо строго по линии разреза, нанесенной производителем.

Когда весь пол будет застелен, можно приступать к подключению.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий
