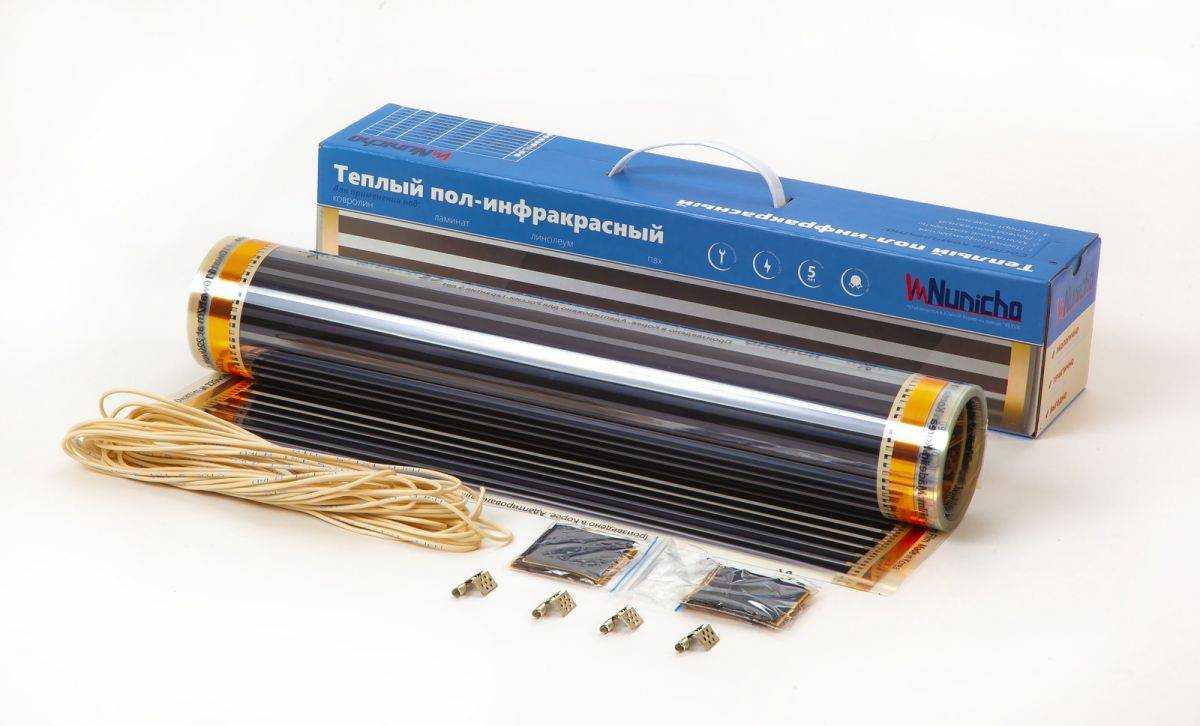

Инфракрасная пленка для теплого пола

Можно ли укладывать пленочный пол под плитку

Профессионалы дают положительный ответ на этот вопрос. В инструкции к инфракрасному покрытию указано, что его можно монтировать под дерево или керамическую плитку. Такое устройство можно укладывать, в том числе, на улице под керамогранит. Благодаря этому дорожки не будут покрываться коркой льда в морозы.

Обустраивая ИК пол под керамическую плитку, важно помнить о некоторых особенностях покрытия:

• Пленка конструкции обладает низкой адгезией. По этой причине нельзя залить материал цементом и сверху положить плитку, поскольку стяжка получится плавающей. В результате этого любое механическое воздействие приводит к образованию трещин на строительном основании, которые невозможно исправить. По этой причине перед облицовкой пола необходимо повысить сцепляемость пленки. Следует учесть, что если использовать для этого насечки, то можно травмировать полотно. Это ухудшит характеристики материала и приведет к быстрому изнашиванию продукта. Повысить адгезию можно с помощью армирующей сетки из пластика. Однако в этом случае теплопроводность устройства ухудшается.
• Пленку повреждает щелочь. По этой причине нельзя использовать ремонтные растворы со щелочной средой, в противном случае эксплуатационный период материала существенно сократится. В результате может случиться короткое замыкание или система выйдет из строя.

Проблем с использованием пленочного инфракрасного пола не возникнет проблем, если конструкцию обустроить с соблюдением всех правил безопасности.

Расчет систем

Согласно инструкции по установке инфракрасного пленочного пола, выделяются следующие её этапы:

• Проектная часть и расчет;
• Подбор элементов системы и материалов;
• Установка системы;
• Тестирование схемы;
• Чистовые работы.

Изначально важно учесть, что эффективная базовая система ИК-обогрева должна занимать около 80% совокупной площади помещения, а в случае вспомогательного варианта – около 40% (при этом конструкция не должна размещаться под массивной мебелью). Подсчёт площади, подлежащей обогреву, производится из расчёта того, что ИК-пленка размещается на расстоянии не менее 10 см от стен или вертикально расположенных поверхностей

Подсчёт площади, подлежащей обогреву, производится из расчёта того, что ИК-пленка размещается на расстоянии не менее 10 см от стен или вертикально расположенных поверхностей.

Приступая к расчёту мощности системы важно учитывать, что мощность отдельного ИК-изделия может составлять от 150 до 220 Вт/м. кв

Уровень энергопотребления для изделия вычисляется по формуле: Эп=Sо*k*Т, где:

• Эп – потребление энергии, Вт/час
• Sо – площадь м. кв.
• k – коэффициент перерасчета (к примеру, схема включена на 50%, тогда k равен 0,5)
• Тм – тепловая мощность пола.

Рассчитывая количество необходимых термостатов, а также места их расположения надо учитывать, что при установке нескольких комплектов полов необходимы несколько термостатов, поскольку потребляемая устройством мощность суммируется.

Установка термостата обычно происходит на высоте 15-20 см над чистовой поверхностью пола, для комфортного же использования – на высоте около 1 метра (на уровне розеток). Термостаты располагаются на стене противоположной направлению укладки полос изделия (для экономии проводки).

Для термостатов применяют 2 варианта подключения:

• Разделение площади на зоны и присоединение каждой из них к отдельному термостату;
• При помощи пускателя (или специального реле). Такое реле будет исполнять функцию безопасного управления всей системой (для установки лучше привлечь специалиста).

Какой выбрать линолеум

Итак, вы определились с типом конструкции. Однако прежде чем начинать подготавливать полы с подогревом под линолеум, следует подобрать подходящий материал. Никогда нельзя забывать о том, что это синтетика, которая при высоких температурах начинает выделять токсичные вещества. В зависимости от структуры, линолеум с подогревом бывает:

• натуральным;
• алкидным;
• поливинилхлоридным;
• резиновым (релин);
• нитроцеллюлозным.

Если в вопросе, можно ли делать теплый пол под линолеум, вас сильно интересует экологичность покрытия, рекомендуем обратить внимание на мармолеум – натуральный материл, обладающий высокой прочностью, огнеупорностью, антистатичностью и многими другими положительными свойствами. Такое рулонное покрытие способно прослужить десятилетиями, сохраняя начальную яркость и привлекательный внешний вид. Когда вы планируете монтаж теплого пола под линолеум, лучшего решения не найти

Мармолеум подойдет как на трубы, так и на кабель с пленкой. Единственный его минус – цена. Синтетика стоит значительно дешевле

Когда вы планируете монтаж теплого пола под линолеум, лучшего решения не найти. Мармолеум подойдет как на трубы, так и на кабель с пленкой. Единственный его минус – цена. Синтетика стоит значительно дешевле.

Если вы обустраиваете подогрев пола под линолеум, релин точно не подойдет. Резина плохо реагирует на термическое воздействие. Для водяных конструкций рекомендуются поливинилхлоридные материалы, для пленки – они же плюс некоторые модификации алкидных рулонов

Обязательно обратите внимание на такую характеристику, как степень теплопроводности. Устройство теплого пола под линолеум окажется неэффективным, если покрытие будет задерживать энергию, идущую от элементов нагрева. Например, материалы на основе вспененного ПВХ для таких конструкций не подходят

Например, материалы на основе вспененного ПВХ для таких конструкций не подходят.

Укладывая теплый пол под линолеум на бетонный или деревянный настил, помните, что максимальная температура обогрева составляет 180 Вт/м². Если вы планируете использовать оборудование в качестве основного отопления, такой мощности для полного комфорта может и не хватить. Обязательно уточните у продавца эти моменты, иначе покрытие быстро деформируется и начнет источать неприятные запахи.

Виды линолеума

Производители выпускают несколько видов данного материала:

На поливинилхлоридной основе. Считается одним из наиболее доступных вариантов, но у него имеется ограничение относительно максимальной температуры нагрева, при котором она не может превышать плюс 28°С

Обустраивать теплый пол под линолеум следует с осторожностью, осуществляя постоянный контроль над режимом эксплуатации. Глифталевый

Поверхность такого линолеума покрывают сверхпрочным глифталевым лаком

Глифталевый. Поверхность такого линолеума покрывают сверхпрочным глифталевым лаком

Потребительские характеристики этого покрытия соответствуют современным требованиям. Оно является оптимальным выбором, если решается вопрос, как сделать теплый пол под линолеум. У него имеется большой недостаток – высокая стоимость.

Резиновый. Такой вид линолеума самый дешевый. Его редко укладывают в жилых помещениях по причине неудовлетворительных качественных показателей. При устройстве теплых полов в зданиях производственного назначения резиновый линолеум можно применять.

Однослойный. Этот напольный материал недорогой и одновременно непрочный, его нужно часто менять. Такой линолеум укладывают в загрязненных помещениях. Монтаж выполняют с нахлестом, заваривая его при помощи специального оборудования.

Утепленные линолеумы. Напольное покрытие, выполненное с их использованием, кладут толстым слоем, оно имеет низкую степень теплопроводности. Специалисты не рекомендуют задействовать утепленный линолеум для пола с обогревом, поскольку это приводит к снижению эффективности функционирования системы отопления.

Практические советы

Теплые инфракрасные полы позволяют экономить до 30% электрической энергии за счет более удачного размещения и улучшенной системы регулирования температуры. Профессионалы рекомендуют выбирать элементы с запасом по мощности, это намного увеличивает срок их эксплуатации. Дело в том, что во время включения холодной системы она довольно длительное время работает с критическими нагрузками, недостаток мощности может стать причиной преждевременного выхода из строя нагревательных элементов.

Инфракрасный подогрев пола лучше монтировать в ванных и душевых комнатах, в помещениях с небольшой площадью и минимальным количеством мебели.

Обогрев зеркал

Чем реже полностью охлаждается пол, тем дольше будет работать система. Для нагрева холодного пола до заданной температуры требуется много времени, весь этот период система функционирует с максимальными нагрузками. Если нужно понизить температуру в помещениях, то лучше делать это при помощи терморегулятора, а не полным отключением питания.

Что такое инфракрасный обогрев и как он работает?

Пленочный теплый пол представляет собой два слоя плотного полимера, между которыми находится нагревательный элемент — углеродная наноструктура, обладающая уникальными свойствами. Атомы углерода, сформированные в гексагональную решетку размером несколько нанометров, придают материалу способность излучать в дальнем инфракрасном спектре. Инфракрасное излучение – невидимая человеческим глазом часть светового спектра с длиной волны 5-20 мкм. Такое излучение признано не только безвредным, но даже полезным для здоровья человека. Нередко именно этот тип излучения применяется в хирургии, стоматологии и спортивной медицине.

Инфракрасный пленочный теплый пол состоит из следующих элементов. Полосы углеродного материала шириной около 1,5 см соединены между собой при помощи медных шин с серебряным покрытием, которые и проводят электрический ток. Нагревательный элемент заламинирован с двух сторон плотным полимером, который не задерживает инфракрасное излучение и обеспечивает отличную защиту от попадания влаги, пробоев и возгорания.

Конструкция инфракрасного теплого пола

Преимущества инфракрасной системы перед другими вариантами теплого пола:

• Этот вид теплого пола очень удобен в монтаже. Его не нужно покрывать бетонной стяжкой, что позволит вам уложить его в любое время, даже когда ремонт полностью окончен.
• Пленочный теплый пол не имеет ограничений по выбору чистового напольного покрытия. Его можно использовать под ламинатом, паркетом, ковролином, керамической плиткой и любым другим декоративным покрытием.
• Толщина пленки составляет, как правило, 0,2-0,4 мм. При ее использовании уровень пола практически не поднимается, что позволяет обойтись без ступенек и порогов когда вы решили устроить теплый пол только в одной комнате.
• Низкая инерционность позволяет пленке быстро нагреться и так же быстро прекратить обогрев. А значит, вам не придется специально следить за показаниями термометра: замерзли – включили, согрелись – выключили.
• Инфракрасное излучение прогревает помещение равномерно и не создает перепада температур от пола к потолку.
• Пленка может использоваться в помещениях, предполагающих значительную нагрузку на финишное покрытие, таких как спортзалы, офисы, общественные помещения.
• Благодаря особой конструкции нагревательного элемента монтаж инфракрасного теплого пола помогает значительно сэкономить. На такой обогрев тратиться на 25-30% процентов меньше электроэнергии.
• Легко подключается к системе «умный дом».
• Такая обогревающая пленка практически не создает электромагнитного поля, негативно влияющего на здоровье человека.

Важно также отметить, что легкостью отличается не только монтаж, но и демонтаж системы. В случае необходимости, при переезде вы можете забрать ее с собой

Укрепить инфракрасную пленку можно не только на полу, но и на стене или потолке. Ее применение возможно даже в салоне автомобиля

Преимущества инфракрасного пленочного теплого пола

Современные инновационные пленочные полы — это, в принципе, обычная полиэтиленовая пленка, но термостойкая, в которую «упакованы» полосы карбоновой пасты, соединенные впаянными медными шинами. По этим шинам и подается ток определенной частоты и силы, в результате чего карбоновые элементы испускают тепло — инфракрасные волны-лучи длиной от 5 до 20 мкм.

Такое излучение не сушит окружающее пространство, как, например, комнатные радиаторы или обогреватели. Оно лишь нагревает предметы вокруг себя — имеющееся напольное покрытие, стены, мебель и бытовые приборы (поэтому под них пленочный пол стараются не класть). Но, в принципе, ИК-излучение безопасно, экологично и, по мнению специалистов, даже обладает благоприятным воздействием на живые организмы.

Вообще, у такого нестандартного пола масса преимуществ, в том числе:

• лучистый обогрев;
• высокое КПД;
• и показатели экономичности почти на 20% лучше, чем у кабельных систем традиционного типа.

Он прост в монтаже и абсолютно надежен. Но главное его достоинство — совместимость с любым из типов финишного отделочного покрытия. Такой пол легко ложится под ламинат и ковролин, под плитку, паркетную доску и линолеум. Только под паркет инфракрасную пленку правильнее класть в, так называемом, «щадящем режиме» — чтобы дорогостоящее покрытие не рассохлось, на каждые 10 кв м паркетной доски должно приходится только 3-4 м ИК-пленки.

Установка теплого пола на стену

Рассмотрим монтаж греющих устройств на примере инфракрасной плёнки, так как это наиболее подходящая и лёгкая в укладке модель электрического обогрева для стен.

Отопление теплая стена Инфракрасный нагреватель своими руками

Watch this video on YouTube

Надо учитывать, что при монтаже плёнки на стене, полосы крепятся не горизонтально, а вертикально. Кроме того, подключение проводов осуществляется сверху.

Начинать сооружение системы обогрева нужно с подготовки всех комплектующих и инструментов, которые понадобятся в работе.

Затем следует разработать схему укладки нагревателя. По технологии и стандартным нормам, от края стены нужно сделать отступ 1 — 4 см. Нельзя допускать нахлёста одной полосы на другую.

Работы по обустройству настенного инфракрасного отопления проводятся в следующей последовательности:

1. Очищается и выравнивается поверхность стены. Она должна быть гладкая, без глубоких впадин и трещин. Если стена имеет большие перепады, то лучше её зашпаклевать, нанеся тонкий слой раствора.

1. Монтируется теплоотражающее покрытие. Для этого, можно использовать любой теплоотражающий материал, только он не должен иметь фольгированного слоя. Теплоотражающая прослойка необходима, чтобы направить теплопотоки внутрь комнаты, и не допустить их выхода наружу.

1. Сооружается каркас для монтажа финишной отделки. Делается обрешётка, на которую будут крепиться листы гипсокартона или ДСП на стене.

1. Укладывается плёнка. Она фиксируется к стене дюбелями. Для этого, на плёнке есть специально места, где не проходят токопроводящие элементы. Между рядами полос должны быть зазоры не более 5 см, это обеспечит равномерный прогрев помещения, без образования холодных зон. Если нужно отрезать плёнку определённого размера, то это нужно делать по специальным линиям, которые имеются на полотне.

Ещё один способ фиксации плёнки — её можно приклеить к утеплителю использую специальный клей.

1. Устанавливается термодатчик и терморегулятор. Регулятор надо размещать в удобном месте, желательно недалеко от источника электропитания. Термодатчик устанавливается между нагревательными элементами и подсоединяется к термостату.

1. Подключается система — это следует делать по инструкции, которая приложена к устройству. Полосы плёнки соединяются параллельно с помощью клипс, все контакты изолируются битумной лентой. Запитывающие провода подводятся к терморегулятору.

1. Проверяется работоспособность. Каждая полоса плёнки должна равномерно греть. Если этого не происходит, то следует проверить качество контактов, иногда требуется замена отдельного бракованного участка плёнки.

Только после того как вы убедитесь, что нагревательное устройство функционирует хорошо, можно переходить к монтажу отделочного материала.

Порядок работ по укладки и монтажу

Работы по установке достаточно просты. Они проводятся в несколько этапов.

Этап #1 — подготовка основания

Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.

Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.

Схема укладки инфракрасного теплого пола под линолеум или ковролин

Этап #2 — составление схемы укладки

Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.

Этап #3 — укладка и подключение системы

Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов  располагают на токонесущей поверхности, а остальные – внутри пленки.

Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.

В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища

Греющие полосы инфракрасного теплого пола подключаются параллельно

Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же

Подробнее можно посмотреть на видео:

Этап #4 — тестирование после монтажа

Перед тем, как  приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.

Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и  изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.
