Технология укладки электрического теплого пола под плитку

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Подготовка проекта теплого пола

Проектирование – важная составляющая, в данном случае, хороший проект позволяет снизить расходы на покупку материалов и избежать локального перегрева кабеля.

Разрабатывая проект, следует помнить, что под мебель и тяжелые бытовые приборы (например, стиральная машина, холодильник) кабель не укладывается. Это создает дополнительную нагрузку на систему (нагретый воздух будет подниматься не вверх, а возвращаться обратно к источнику тепла), которой можно избежать. По этой же причине, рекомендуется приобретать кровать на ножках. Кроме того, кабель (или мат) следует располагать на расстоянии 150-200 мм от стены. Расстояние между соседними витками составляет не менее 100 мм.

В проекте определяется место установки регулятора тепла. Обычно его монтируют на высоте 900-1 000 мм от поверхности пола. Такое месторасположение будет оптимальным, поскольку регулятором будет удобно пользоваться и не нужно будет штробить большой участок стены для укладки провода, соединяющего регулятор и кабель.

Причина выбора электрического подогрева пола

Современные материалы и технологии дают возможность владельцам квартир и частных домов создать водяной и электрический подогрев поверхности пола. Водяной теплый пол необходимо связать с системой отопления. Если для частного дома это выполнимо, то для квартиры – проблематично. Наряду с масштабными работами, самым сложным является получить разрешение на подключение.

Устройство разных типов теплых полов

Кроме того, теплый пол электрический многие предпочитают по следующим причинам:

• отсутствие протечек теплоносителя;
• меньшая толщина стяжки, а в некоторых случаях – ее отсутствие;
• простота монтажа нагревающих элементов (кабеля, пленки, стержней);
• нет необходимости в громоздком оборудовании.

Какие есть варианты

Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении любым способом.

Устройство электрического покрытия может быть нескольких видов:

• кабельное;
• пленочное;
• нагревательные маты;
• стержневое.

При кабельном способе монтаж электрического теплого пола под плитку заключается в укладке нагревательного резистивного кабеля, который прикрепляется специальными зажимами на планках. Более дешевый кабель — одножильный, но чаще употребляется двухжильный, обладающий высокой надежностью. Иногда используют кабель, между двумя проводниками которого лежит полимерная матрица, производящая тепло.

Можно приобрести готовые комплекты для данного метода отопления, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплекта может содержать даже инструменты. Экономнее самостоятельно подобрать элементы нагрева и установить теплый пол своими руками.

Пленочный инфракрасный способ — дорогой, но самый безопасный метод, при котором используется гибкое полимерное полотно со встроенными инфракрасными нагревательными элементами.

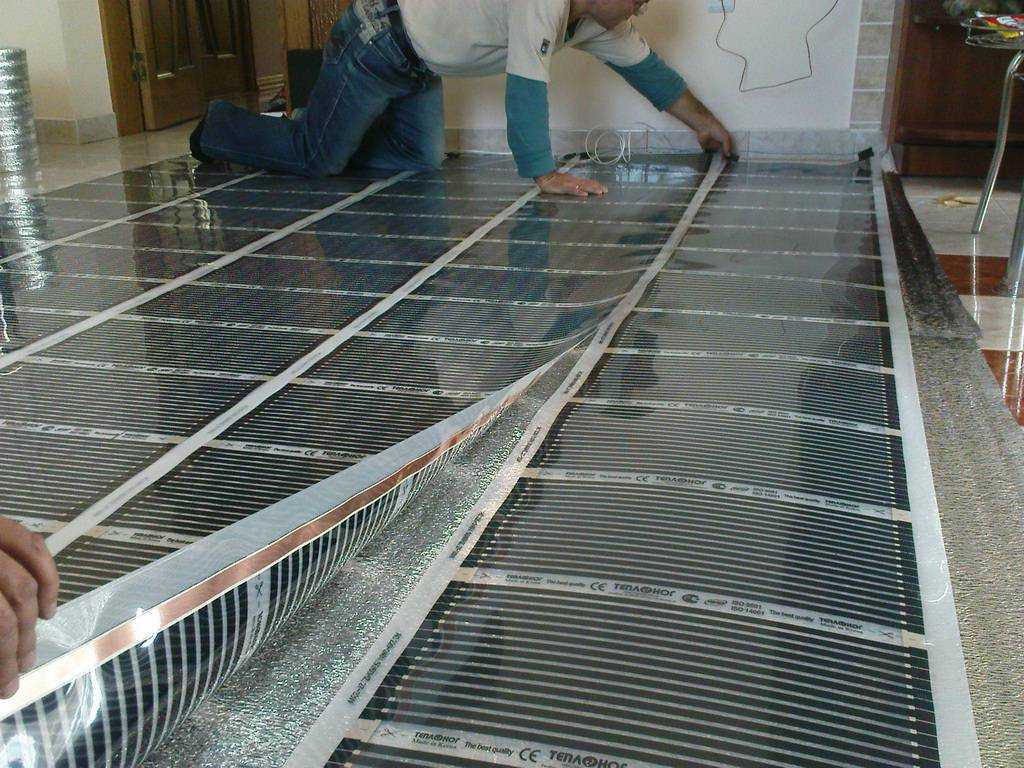

Пленочный инфракрасный тёплый пол

Нагревательные маты состоят из монтажной сетки с закрепленным на ней кабелем. Их укладка не требует применения заливки бетонной смесью, при которой увеличивается нагрузка на перекрытия, и уменьшается высота потолка. Способ прост при монтаже, поэтому пользуется большой популярностью. Окончательный выбор теплого пола под плитку связан с проведением расчетов оптимальной теплоотдачи. В данном случае расчеты нагревательных мощностей матов намного проще, чем длины греющих кабелей.

В варианте стержневого способа используются последовательно соединенные карбоновые стержни. В набор для монтажа входят стержневые маты, провода и соединительные комплекты, остальные элементы (терморегулятор, теплоизоляцию, битумную изоляцию, скотч и прочее) покупают отдельно.

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

• снятие старого напольного покрытия;
• выравнивание основания или заливку бетонной стяжки;
• укладку теплоизолирующего слоя;
• установку терморегулятора;
• монтаж кабеля;
• заливку стяжки;
• укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.

Монтаж ИК пола из стержней

Эта система электрического теплого пола отличается простотой монтажа. Черновой пол должен быть ровным. Максимально допустимый перепад высот — 1см на 1м2

Как и в случае с пленочным нагревателем важно обеспечить хороший уровень теплоизоляции. Потому вдоль стен и на пол укладываем теплоизоляцию. Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами

Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами.

Схема монтажа и подключения стержневого инфракрасного теплого пола

Уложив теплоизоляцию и проклеив ее стыки скотчем, раскатываете сверху мат не доходя до противоположной стены 15-20см. В месте поворота разрезаете один из боковых соединяющих кабелей посередине между стержнями и разворачиваете рулон в нужном направлении. Такую операцию повторяете до тех пор, пока не закончите укладку. Раскатывая рулон, следите, чтобы провода не касались и не пересекались. Скотчем прикрепляете стержни и проводники к теплоизоляции и скрепляете между собой. До сих пор процесс был таким же, как и при укладке пленочного ИК пола. Далее начинаются различия.

Теперь между стержнями в теплоизоляторе в некоторых местах вырезаем окошки. Они «свяжут» уложенную на стержневой ИК пол стяжку с черновым полом. Располагаются они в шахматном порядке. Общая площадь «дырок» — 20-25% от площади теплоизоляции. Вырезать лучше много небольших кусков — так теплопотери через них будут меньше. Теперь настал черед электрической части.

Подключение стержней

При помощи провода и контактных зажимов, идущих в комплекте, нужно соединить разрезанные питающие провода с одну систему. Снимаем изоляцию с провода примерно на 1 см в том месте, где его разрезали при повороте мата. Берем зажим/контакт и надеваем его на оголенный проводник, обжимаем клещами или пассатижами. На провод из комплекта надеваем отрезок термоусадочной трубки чуть большего диаметра. Вставляем зачищенный конец этого провода с другой стороны в контакт. Его тоже обжимаем. Проверив прочность соединения (подергайте) при помощи строительного фена добиваемся усадки трубки на контакте. Получили хорошо заизолированный контакт. В некоторые фирмы вместо термоусадобных трубо для изоляции используют битум. Полоски этого материала очень хорошо прикрепляются к любой поверхности и не проводят ток. В таком случае берут кусок битумной изоляции и, уложив контакт, хорошо обжимают. Так соединяем все контакты. Схема соединения показана на рисунке.

Так выглядит стержневой инфракрасный теплый пол перед укладкой плитки

Собрав все, подключаем к установленному на стене терморегулятору. К нему же подключаем датчик температуры, который располагаем посередине между стержнями (зафиксировать можно скотчем). Закончив подключение, включаем систему, выставляем 30оС и внимательно наблюдаем. Если искрения, странного запаха нет, все полосы греются, значит — все сделали правильно и можно приступать к заключительной стадии монтажа.

Укладка напольного покрытия на стержневой ИК пол

Этот вариант — идеальный выбор для теплого пола под плитку. В этом случае монтаж очень простой. Просто берете плиточный клей и плитку и укладываете. Единственное условие — толщина клей+плитка должны быть больше 2см для равномерного разогрева и нормального уровня теплоотдачи. Это самый лучший теплый пол под плитку или керамогранит.

Монтаж инфракрасного стержневого пола под плитку

Под все другие виды покрытия требуется стяжка. Ее толщина — не менее 2см. Укладка напольного покрытия только после полного высыхания состава. Причем учтите, что включать систему теплого пола для ускорения сушки нельзя категорически: появятся трещины, а они ведут к снижению эффективности отопления.

Инфракрасное излучение — не единственный способ организовать электрический подогрев пола. Можно уложить греющие кабели или сделать водяной теплый пол от отопления

Как проверить уровень кладки и затереть швы

Для проверки ровности кладки покрытия из керамогранита необходимо воспользоваться строительным уровнем. Перед тем как правильно осуществлять укладку, следует учесть разницу в уровнях предыдущего и последующего слоя.

Если возникла необходимость сделать перерыв в работе, важно учесть, что уложенный ранее слой керамогранитной плитки уже осел. Последующий слой, укладка которого намечена позднее, только будет оседать. По этой причине нельзя укладывать разные слои материала на одинаковом уровне

По этой причине нельзя укладывать разные слои материала на одинаковом уровне.

Чтобы уложить керамогранит правильно, необходимо проверять уровень уложенного покрытия, учитывая, что время укладки до застывания клея составляет 10-15 минут. В течение этого интервала изделия можно передвигать или удалять. Клеевой шов не должен иметь пустот, иначе плитка треснет в процессе эксплуатации.

Пластиковый крестик для керамогранита должен выбираться в зависимости от размера плитки. Если укладывается материал 30х30 см, то размер шва должен быть 3-5 мм. Для заполнения щелей между стеной и полом, включая места прохождения труб, применяется силикон.

Длительность процесса сушки составляет около суток, а шов становится прочным полностью только через 3 дня.

Затирка швов производится после прочного соединения клея с керамогранитом. С этой целью можно воспользоваться фугой подходящего цвета. С помощью контрастной затирки выделяется рисунок, а применение однотонного материала позволяет создать нейтральное покрытие с однородной поверхностью.

Приступая к затирке швов, важно проверять их состояние, поскольку они должны быть пустыми. Попадание каких-либо инородных материалов в шов способно не только привести к порче шва, но и к затруднению процесса затирки. Раствор наносится на облицовку по диагонали относительно расположения швов между элементами

Раствор наносится на облицовку по диагонали относительно расположения швов между элементами.

Чтобы очистить остатки заполнителя для швов можно воспользоваться чистой влажной губкой. Начинать регулярную мойку напольного покрытия можно через 2 недели, но не раньше.

После окончания всей работы следует осуществить оценку качества выполненного покрытия

Для этого обычно уделяется внимание следующим категориям:. Если вид покрытия из керамогранита создает приятное впечатление, значит, оно выполнено правильно. Отсутствие неровностей свидетельствует о хорошем качестве выполнения работ

Отсутствие неровностей свидетельствует о хорошем качестве выполнения работ

Если вид покрытия из керамогранита создает приятное впечатление, значит, оно выполнено правильно. Отсутствие неровностей свидетельствует о хорошем качестве выполнения работ.

Керамогранитная плитка на кухне

Чем керамогранит отличается от керамической плитки? Эти два материала похожи друг на друга внешне, по составу и по эксплуатационным характеристикам, но из-за разной технологии производства они имеют существенные различия.

В отличие от плитки, керамогранит не имеет пористости, внутренних пустот и микротрещин, что обеспечивает ему значительно более высокую прочность, водо- и износостойкость. Кроме того, он не боится воздействия ни бытовой химии, ни щелочи, ни кислот, ни перепадов температур. Именно из-за этих качеств керамогранит для кухни подходит больше любого другого материала, в том числе камня и традиционной плитки.

По твердости керамогранитная плитка превосходит даже натуральный гранит, поскольку имеет по шкале МООСа 8-9 баллов, для сравнения: гранит – всего 6 единиц, а корунд – 10 единиц.

Керамогранит изготовляется из особенной смеси каолиновых глин с добавлением минеральных пигментов, кварцевого порошка, металлических оксидов в качестве красящих веществ. Он носит название керамического по той причине, что в обязательном порядке проходит стадию высокотемпературного обжига, совмещенную с прессованием.

Цена напольной керамогранитной плитки составляет от 250 до 1800 руб./кв. м., а минимальная стоимость за укладку – 500 рублей.

Плитка в этом смысле выигрывает;Несмотря на высокую прочность, керамогранит может треснуть от очень сильного удара;Такой пол будет холоднее чем линолеум, ламинат или паркет. Поэтому лучше пол утеплить. В ином случае – просто постелите в обеденной зоне немаркий ковер.

Как отличить керамогранит от обычной плитки? Сделать это очень просто, достаточно взглянуть на срез – у керамогранитной плитки красящий пигмент прокрашен на всю глубину, так как его добавляют в самом начале производства.

↑ Почему именно электрический?

Современные технологии позволяют владельцам домов обогревать поверхность пола системой водяного подогрева, которая связана с основной отопительной системой. Или обогревать помещение электрическим «тёплым полом» нескольких видов.

В обоих вариантах «тёплый пол» под кафельной плиткой рассматривается или в качестве основного источника тепла в помещении, или только как эффективный метод повышения комфортности.

Как более экономный в плане энергозатрат, на первый взгляд, — водяной подогрев. Только не всё просто с таким вариантом обогрева – владельцу предстоят масштабные работы. И не только работы, но и административная волокита, чтобы получить разрешение на монтаж подобной отопительной системы.

Поэтому электрические «тёплые полы» в этом плане более привлекательны, хотя и со своими минусами. Дорогая электроэнергия – это минус такого варианта обогрева. Но сэкономить можно, если использовать качественную термоизоляцию, а также грамотно отрегулировать систему подогрева.

В результате пол с подогревом будет оптимально распределять тепло в помещении. Всё грамотно – внизу максимальная температура, которая постепенно будет снижаться по мере увеличения дистанции от напольной поверхности. Керамическая плитка имеет качество накапливать тепло. Поэтому, нагревшись, она постепенно станет отдавать тепло воздуху, что влияет на плавную, более экономичную работу системы, минимизируя количество её включений.

Ошибки при монтаже теплого пола

Ориентироваться следует на площадь, не занимаемую мебелью без ножек и бытовыми приборами. Если занята большая часть пространства (более 50 %), теплый пол может использоваться только для дополнительного обогрева.

Кабель снабжается соединительными муфтами, резать его нецелесообразно. Вручную не удается создать надежное соединение, и система быстро выйдет из строя. Следует сразу подбирать необходимую длину по мощности.
Не допускается включение системы теплого пола до высыхания клеевого раствора. Проверка исправности делается путем замера его сопротивления до монтажа и после. Величина не должна существенно отличаться от указанной в паспорте.
Нельзя класть обогревающие элементы на грязную поверхность. Основу следует очистить промышленным пылесосом и обработать грунтовкой.
По кабелю и греющим матам не рекомендуется ходить в обуви.
Термодатчик не замуровывают в раствор. Его помещают в гофрированный рукав, чтобы при выходе из строя можно было заменить. При заливке клея не допускается его попадание на датчик.
Схема укладки теплого пола должна быть нарисована в масштабе. Лучше сфотографировать греющий кабель после укладки. В дальнейшем это пригодится при необходимости сверления пола при ремонте.
Вокруг греющего кабеля недопустимо оставлять воздушные карманы, где он может перегреться и выйти из строя

Особенно это важно, когда толщина теплого пола небольшая, и весь он размещается в тонком слое плиточного клея.

Монтаж терморегулятор и датчика температуры

Регулятор тепла устанавливается в предназначенном для него месте. Провод, который будет соединять регулятор и кабель укладывает в гофру. В свою очередь, гофра помещается в трубу и доводится до места расположения датчика. Датчик устанавливается на расстоянии 300-400 мм. от края стены между витками кабеля. Это дает возможность адекватно замерять температуру системы.

Гофру следует уложить без перегибов (особенно актуально это в районе плинтуса), а край, упирающийся в систему заизолировать герметиком, во избежание попадания раствора стяжки.

Датчик температуры тоже размещается в гофре. Такое место его установки оправдано тем, что существенно повышает ремонтопригодность этого прибора.

Подводка кабелей электрического теплого пола

Схема подключения терморегулятора к теплому полу электрическому

Особенности монтажа

Нужно знать следующее:

• Начинать укладку нагревательных матов на поверхность пола следует с составления плана монтажа. После этого тщательно очищается поверхность, и делается разметка. Кабельный мат можно укладывать как на старое полотно пола, так и на бетонную стяжку. В последнем варианте проверяют поверхность на отсутствие дефектов, сколов и трещин, наносят грунтовку. На черновой пол будет не лишним уложить теплоизоляцию, чтобы система обогрева работала на подачу тепла только вверх, а не в нижний слой бетона.
• Определяется и фиксируется место терморегулятора – точка, от которой будет производиться разворачивание мата. Оборудуется место для установки распределительной коробки, крепежа термостата. Эти детали системы должны располагаться не ниже 30 см над уровнем пола.
• После установки термостата от рулона отматывается нужная по длине часть материала и укладывается на разметку. Сетка отрезается по нужной длине, а кабель перекидывается на вторую и последующие полосы.

• После того как кабель распределен по поверхности пола, следует проверить его работоспособность. С помощью тестера проверяется сопротивление и изоляция. Если все в порядке, систему можно включить и дать ей нагреться. Тепломаты нагреваются достаточно быстро и держат температуру, регулируемую термостатом.
• Убедившись, что система работает исправно, можно приступать к укладке плитки. Специалисты рекомендуют нанести на всю поверхность пола термостойкий плиточный клей, который будет выдерживать высокую температуру. Достаточно, чтобы слой клея покрывал промежутки между кабелем. Укладка плитки производится по стандартной технологии прямо на поверхность нагревательного мата (без стяжки).

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Подготовка основания пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой

При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

• обычную полиэтиленовую плёнку, не тоньше 200 мкм;
• цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
• мембрану из жидкого силикона или ПВХ;
• рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру  площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.
