Особенности, типы и расчет деревянных балок перекрытия

Виды балок перекрытия – преимущества и недостатки

Деревянные балки

Их чаще всего выбирают в качестве перекрытий в домах из дерева, бруса, в кирпичных домах и домах, построенных из газосиликатных блоков для мансардных перекрытий, а также в случаях, если хотят сэкономить на материалах, либо если мощность фундамента не рассчитана на тяжелые перекрытия между этажами, а также при нестабильных грунтах на участке.

Основной материал, используемый для балок подобной вариации – древесина лиственной и хвойной породы, тщательно просушенная и прошедшая специальную обработку, что позволяет улучшить её эксплуатационные и технические параметры. Подобное балочное перекрытие включает в себя непосредственно сами балки, утеплитель, накат и пол.

Преимущества:

• удобство и простота монтажа;
• приемлемая стоимость;
• незначительный вес изделия.

Недостатки:

• высокий уровень огнеопасности;
• подверженность поражению жуком-короедом;
• возможное гниение конструкции с течением времени;
• конструкция перекрытия по деревянным балкам применяется только до четвертого этажа.

С целью упрощения расчета деревянной балки и выбора для нее сечений и шага мы приводим таблицу, которая поможет определиться с предварительным выбором сечений для однопролетных деревянных балок. Вам остается только собрать нормативные нагрузки:

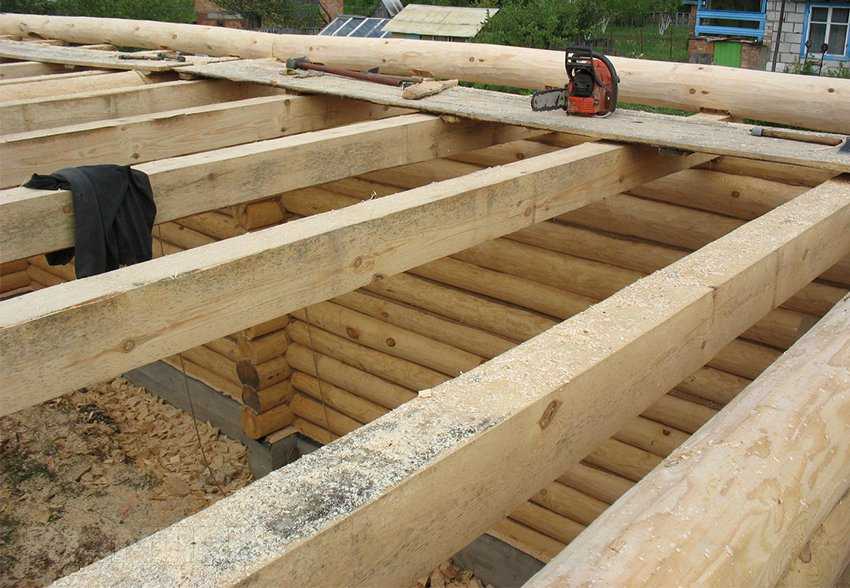

При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом. Обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».

Самое главное при выборе материала для перекрытий по деревянным балкам — внимательно подбирать качественную древесину без трещин, повреждений, хорошо высушенную, с пропиткой от возгорания и гнили, а также с подходящим для постройки расчетным сечением балок.

В частном строительстве частая практика — использование монолитных бетонных перекрытий, либо других видов наиболее прочных перекрытий на нижних этажах постройки, и одновременное использование балочных перекрытий на более высоких этажах — например, мансарде. Делается это с целью облегчения общих нагрузок на фундамент.

Стальные балки

Металлические балки перекрытия выполнены из высокопрочного стального сплава по технологии горячего или холодного катания. Конструктивно представлены в виде двутавра, швеллера или уголка, при этом двутавровые балки имеют наибольшую востребованность и популярность. Укладка возможна, как «плашмя», так и на ребро.

Преимущества:

• допустимы пролеты большей длины, нежели при использовании балок из дерева;
• стойкость к воздействиям биологического характера и гниению;
• огнеустойчивость.

Недостатки:

• высокая цена;
• возможно образование коррозии;
• низкие звуко- и теплоизоляционные параметры;
• для монтажа требуется специальная техника.

Железобетонные балки

Железобетонные балки перекрытия – оптимальный вариант для крупномасштабного строительства, способный выдержать даже существенные внешние нагрузки при большой длине обустраиваемого пролёта. Нагрузочные параметры представлены на очень высоком уровне.

Преимущества:

• отсутствие прогибов;
• повышенная несущая способность;
• формирование длинных пролётов с различными формами.

Недостатки:

• сложность монтажа;
• потребность задействования специализированной техники.

Комбинированные балки

Комбинированная балка выполнена на основе сразу нескольких материалов, например, дерева и ОСП. Их использование распространено в частном строительстве при создании каркасных домов. Изделия могут иметь различную форму, но наибольшую распространённость имеет комбинированная двутавровая балка, способная эффективно сопротивляться разного рода внешним нагрузкам, выдерживая даже значительные напряжения.

Преимущества:

• отличные прочностные данные;
• стойкость к деформированию;
• незначительный вес.

Недостатки:

• высокая цена;
• неудобство утепления плитным материалом.

Расчет несущих балок

Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).

Расчет нагрузок

Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.

1. Собственная удельная масса перекрытия

Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.

Таблица 2

Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.

К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .

2. Переменная нагрузка

Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .

3. Суммарная нагрузка

Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:

• 1,2 — при удельной массе меньше 200 кг/м 2 ;
• 1,3 — при удельной массе больше 200 кг/м 2 .

4. Пример расчета

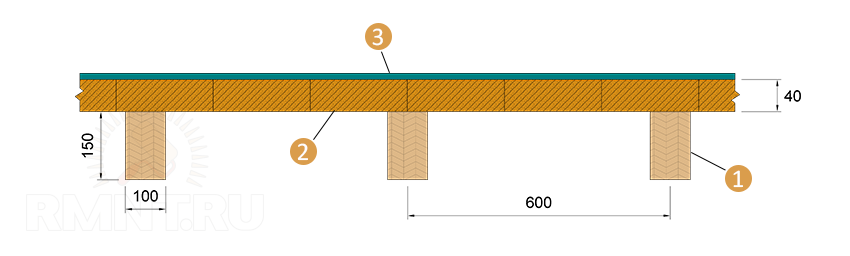

В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.

Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.

Таблица 3

Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .

Общая нагрузка — 70 + 180 = 250 кг/м 2 .

Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).

Расчёт допустимого прогиба

Принимаем допустимый прогиб межэтажного перекрытия — L / 250, т. е. для трёхметрового пролёта максимальный прогиб не должен превышать 330 / 250 = 1,32 см.

Так как балка обоими концами лежит на опоре, расчёт максимального прогиба ведётся по формуле:

h = (5 х qр х L4) / (384 х E х J)

• qр — расчетная нагрузка на балку, qр = 1,5 кг/см;
• L — длина балки, L = 330 см;
• Е — модуль упругости, Е = 100 000 кг/см 2 (для древесины вдоль волокон по СНиП);
• J — момент инерции, для бруса прямоугольного сечения J = 10 х 153 / 12 = 2812,5 см 4 .

Для нашего примера:

h = (5 х 1,5 х 3304) / (384 х 100000 х 2812,5) = 0,82 см

Полученный результат по сравнению с допустимым прогибом имеет 60% запас, что представляется чрезмерным. Следовательно, расстояние между балками можно увеличить, снизив их количество и повторить расчёт.

В заключение предлагаем посмотреть видео о расчёте перекрытия по деревянным балкам с помощью специальной программы:

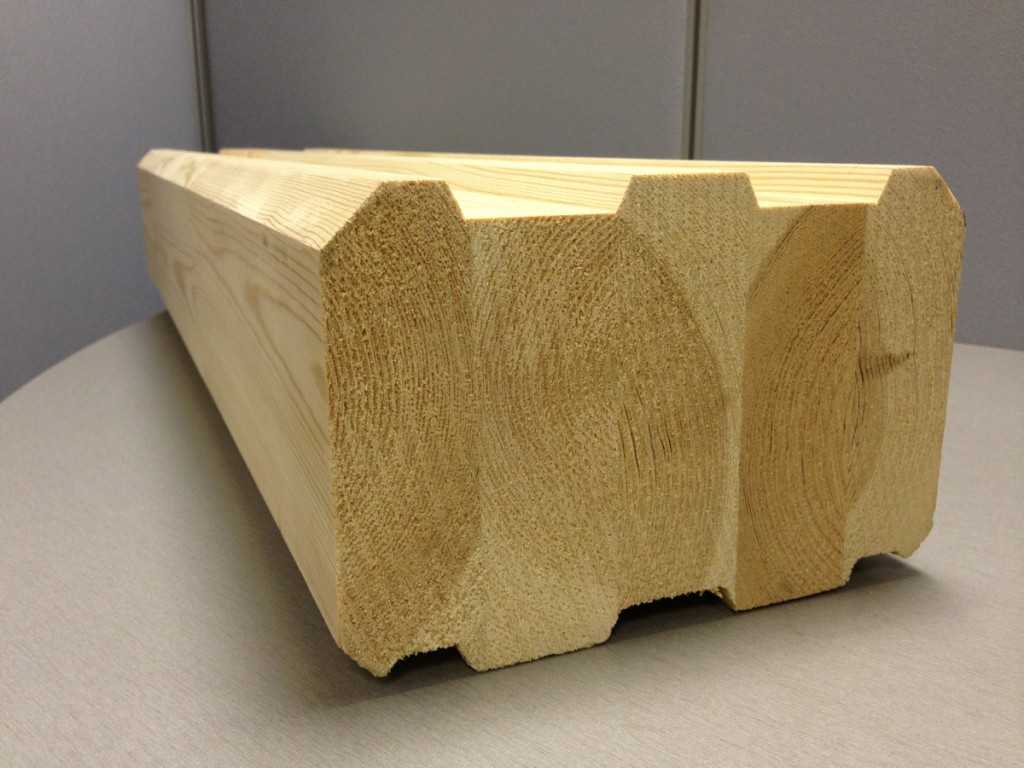

Балки из клееного бруса: положительные и отрицательные стороны

1. Достаточная длина и прочность бруса дает возможность создать конструкцию с меньшими опорами.
2. Вес бруса меньший нежели у большинства строительных материалов, используемых в стропильной системе.
3. Как правило, изготовление из другого материала подразумевает больше расходов.
4. При грамотном уходе готовая конструкция сможет прослужить долгое время.

Минусы клееного бруса:

1. Если балки плохого качества, то ламели будут расслаиваться и лопаться.
2. Клееные перекрытия не являются экологически чистым материалом.
3. Хоть брус довольно легкий, без дополнительной техники монтаж стропильной системы крайне сложен.

Как правильно рассчитать количество балок из клееного бруса для стропильной системы?

Естественная эксплуатационная нагрузка на перекрытие подразумевает необходимость в точном выборе материала. Рассчитать сечение балок строящегося здания можно в соответствии со СНиП II-25-80.

В процессе расчета можно взять сечение стандартного бруса, но для сложных конструкций следует учитывать коэффициент для клееных пиломатериалов. Как правило, сечение балки бруса должно ровняться примерно 1/10-1/16 части ширины планируемого пролета. Существует таблица И. Стоянова, которая упрощает данные расчеты. Например, если пролет равен 6 м, с нагрузкой на метр в 350 кг, то сечение должно составлять не меньше 20х22 см. Если пролет меньше, к примеру, 3 м с нагрузкой в 200 кг, сечение должно быть не менее 5х16 см.

Особенности монтажа балок перекрытия из клееного бруса. Цена

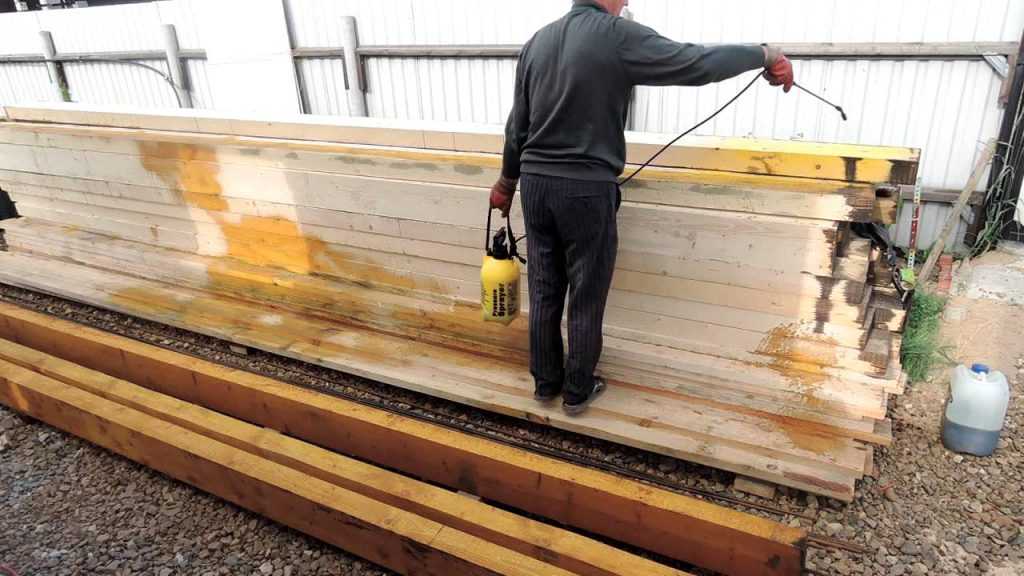

Клееный брус перед началом работ следует пропитать антисептиком и огнеупорным составом. Естественно, при производстве данного материала уже использовался подобный состав, однако сделать это еще раз не будет лишним.

Опорные концы стропил необходимо изолировать рубероидом. Устанавливать балки следует с расчетом нагрузки на всю конструкцию. Для повышения звукоизоляции под них между этажами прокладывается войлок или резина.

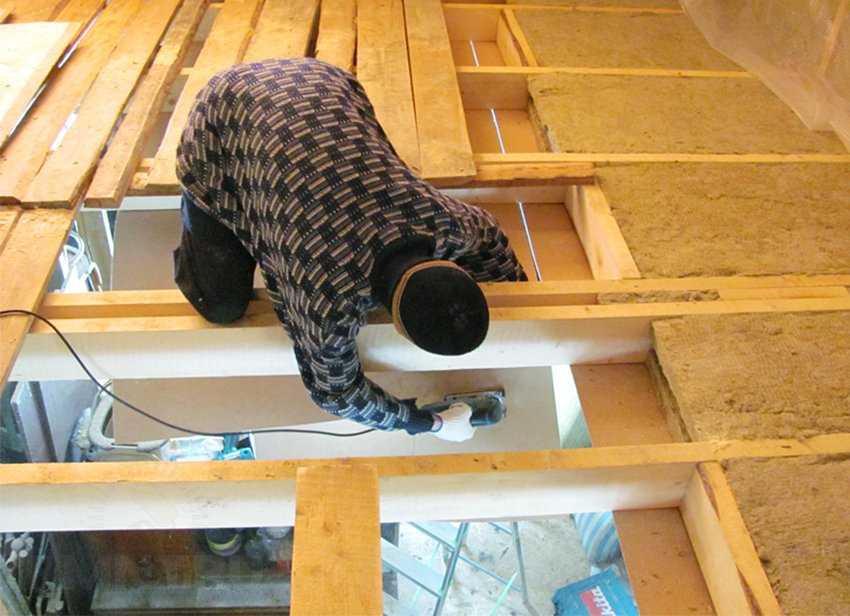

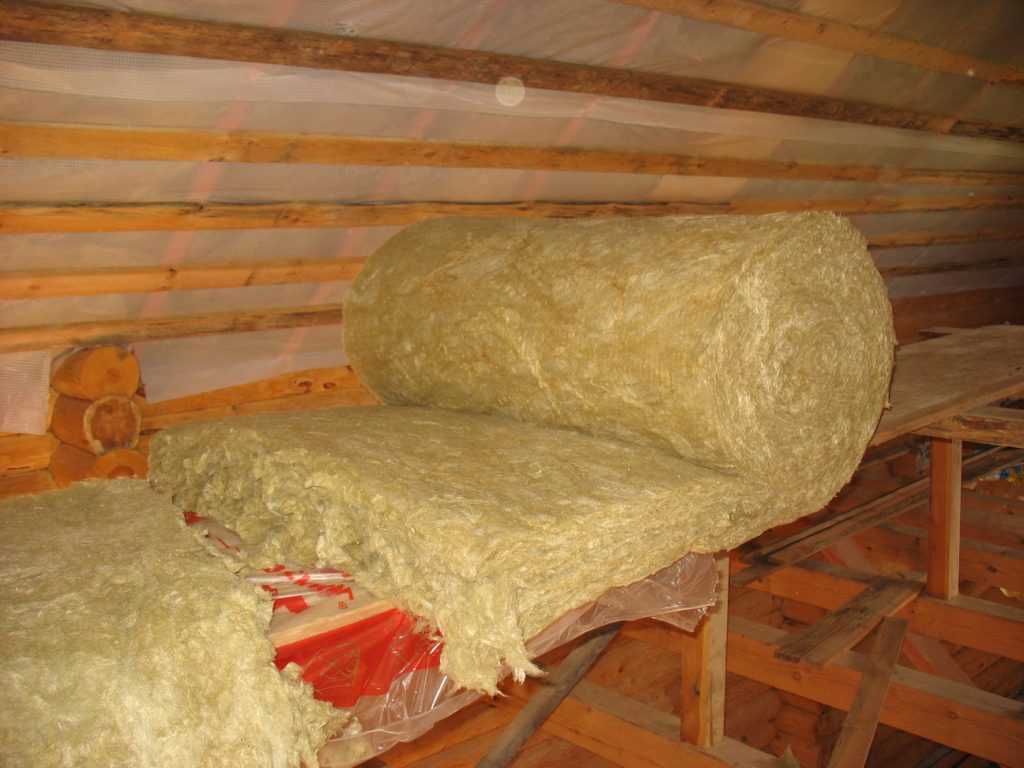

Снизу для крыши конструкция устилается утеплителем, к примеру, «Изоспаном», и монтируется черновой потолок. Для этого доски можно брать с толщиной в 20 мм. Потолок необязательно делать сплошным, поскольку это просто несущее сооружение. Балки сверху покрываются гидроизоляцией. Между этажами прокладывается теплоизолятор, к примеру, минвата, которая также служит как звукоизолятор. Вся конструкция крепится саморезами, сечение которых зависит от толщины балок.

Цена на балки перекрытия из клееного бруса

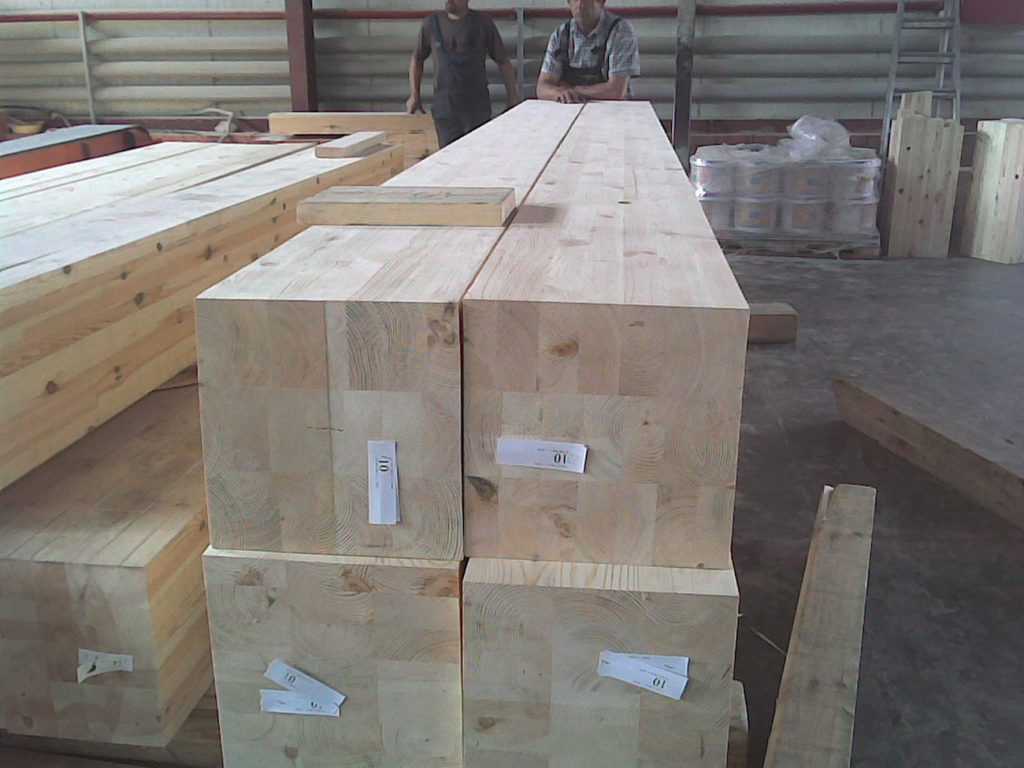

Балки из клееного бруса традиционно производят из ели и сосны, а значит их стоимость примерно одинаковая. Однако и тут имеются свои нюансы. Цена на балки зависит от:

• производителя;
• сечения балки;
• качества балки.

Покупать более длинные балки намного выгоднее. Производители также могут делать скидку покупателям, приобретавшим материал от 5 кубов.

Кроме того, большинство производителей предлагают сделать надпилы на брусе за 20-30% от общей стоимости.

Вывод

Покупать балки для перекрытия из клееного бруса можно, однако только у проверенного производителя. Траты на покупку этой продукции будут меньшими, нежели на аналогичный товар из какого-либо другого материала. Помимо этого, стропильная система подобной конструкции будет оперативна в сборке, и экономна при доставке. А форму балки при точном расчете нагрузки и соблюдении всех технологий будут удерживать долгие годы. Естественно, многое зависит от квалификации работников, которые будут производить монтаж стропил.

Возможно Вам будет также интерестно:

• балки для перекрытия
• балки перекрытия из клееного бруса
• войлок или резина
• гидроизоляция
• достаточная длина
• изолировать рубероидом
• Изоспан
• клееный брус
• клееный брус для стропил
• конструкция устилается утеплителем
• коэффициент для клееных пиломатериалов
• монтаж стропил
• огнеупорный состав
• опорные концы стропил
• особенности монтажа балок
• прокладывается теплоизолятор
• пропитать антисептиком
• расчет нагрузки
• сечение балки
• сечение балки бруса
• сечение балок
• СНиП
• сосна
• стропильная система
• устанавливать балки
• ширина планируемого пролета
• эксплуатационная нагрузка на перекрытие

Рекомендации по выбору

При выборе железобетонных балок необходимо ориентироваться на основные свойства и характеристики, нужные параметры. Среди основных обычно учитывают такие: паро/гидро/звукоизоляция, теплозащита, огнестойкость

Что касается размера и габаритов, то тут тоже важно определиться с главными показателями

Конструкция ЖБИ должна максимально отвечать требованиям в соответствии с конструкцией элемента/сооружения. Так, для каркаса стен на фундамент столбчатого типа вес сплошного перекрытия по железобетонным балкам будет огромен. В то же время, пустотелые балки в сплошном доме не станут гарантией нужного уровня безопасности здания.

В процессе монтажа конструкции обязательно точно просчитывают все сжатые и растянутые зоны, влияющие на прочность железобетона.

В процессе сооружения межэтажной плиты арматура в ЖБ балках должна находиться именно в зонах растяжения. Это даст нужный уровень надежности.

Установка продольных балок потолка.

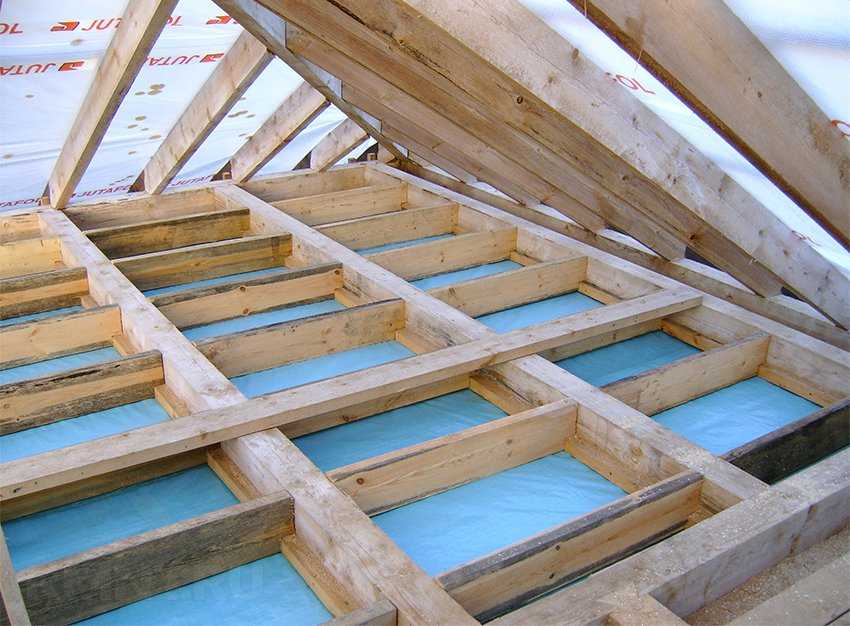

После установки поперечной балки потолка устанавливаем продольные балки потолка.

Рис 4. Продольная балка потолка

Материалом для продольных балок используем ту же доску, толщиной 50 мм и шириной 150 мм. На концах продольных балок, ложащихся на внешние стены, делаем выпил 50/50 под верхний брусок (виден на рисунке 4). А те концы, что ложатся на поперечную балку, просто крепим между собой с помощью отрезка доски и прикрепляем металлическим уголком к поперечной балке (немного видно на рисунке 5).

Рис 5. Крайние потолочные продольные балки, прикрепленные к бруску

Расстояние между продольными потолочными балками выполнено 1200 мм под размер рулонной теплоизоляции. Эти балки расположим таким образом, чтобы ни одна балка не встала над оконным проемом, для этого шаг в некоторых местах придется сделать чуть меньше, а кое-где чуть больше.

Важно: если будет жилой этаж над потолочным перекрытием, часто ходить по потолочному перекрытию, хранить на чердаке какие-то вещи, то при пролетах как у насв 4 метра и 150 мм толщине доски, шаг нужно сделать меньше – 600 мм либо добавить балок позже. Крайние продольные балки потолка притягиваются саморезами к бруску сбоку, так чтобы они стали в одной плоскости со стеной

Выступ балок за внешнюю стену предусмотрел в 300 мм, видно на рисунке 6

Крайние продольные балки потолка притягиваются саморезами к бруску сбоку, так чтобы они стали в одной плоскости со стеной. Выступ балок за внешнюю стену предусмотрел в 300 мм, видно на рисунке 6.

Рис 6. Выступ потолочных балок на 300 мм за несущую стену

Потолочные балки у меня являются так же и опорой для стропил, для того и сделан выступ в 300 мм. Для установки на них стропил сверху на концах балок с отступом от края 50 мм поставил брусок 50\50 мм (рисунки 7 и 6).

Рис 7. Брусок для установки стропил

Преимущества и недостатки железобетонных балок

Тяжелый армированный бетон очень прочный строительный материал способный выдерживать большие нагрузки на сжатие, изгиб и кручение. Кроме того себестоимость изготовления данного изделия значительно ниже себестоимости изготовления стального проката: швеллера или двутавра.

Эти и другие характеристики определили следующие преимущества железобетонных балок перекрытия:

• Способность нести в разы большую нагрузку по сравнению с деревянными аналогами.
• Высокая жесткость позволяющая перекрывать большие пролеты.
• Устойчивость к вредным атмосферным и биологическим факторам: влаге, коррозии, грибкам и древоточцам.
• Стойкость к воздействию открытого огня.
• Меньшая себестоимость изготовления по сравнению с балками перекрытия из стального проката.

Принципиальные недостатки:

• Большой вес изделия, определяющий высокую «собственную» нагрузку на стены и фундамент.
• Необходимость привлечения специальной строительной техники при разгрузке и монтаже изделия.
• Высокая теплопроводность по отношению к деревянным аналогам.
• Экономическая нецелесообразность применения при возведении одноэтажных частных жилых домов. Балки перекрытия одноэтажного дома воспринимают нагрузку от элементов стропильной системы, кровельного материала и материала, из которого выполнено перекрытие (как правило, два слоя досок утепленных базальтовой ватой и фанерой). Это относительно незначительная по весу конструкция, которую с запасом способны нести на себе балки перекрытия, выполненные из массива древесины.

Описание и особенности растения

Груша Память Яковлева является представительницей морозостойких сортов, созревающих поздней осенью. Она представляет собой быстрорастущее, низкорослое дерево высотой порядка 1,5 — 2 м, имеющее шаровидную, симметричную крону. Кора обладает серой расцветкой, у молодых побегов её структура гладкая, у скелетных ветвей — шелушащаяся.

Угол расхождения ветвей прямой. С течением времени у растения отмечается формирование многочисленных кольчаток. На коричневых, средних по толщине молодых побегах весьма часто происходит образование чечевичек, колючек. Гладкие почки обладают несколько отогнутой, конической формой. Расцветка кожистых листьев растения тёмно-зелёная. Они имеют яйцевидную форму, скрученную верхушку, пильчатые края, длинный черешок.

Садоводу, которого интересует полная характеристика данного сорта, стоит обратить внимание на крупные размеры белых цветков с разделёнными лепестками, собранных по 3 — 7 штук в соцветия. Эта красавица груша — самоплодная. У неё имеется способность к опылению собственной пыльцой, что обеспечивает получение хороших урожаев даже при неблагоприятной погоде.

У неё имеется способность к опылению собственной пыльцой, что обеспечивает получение хороших урожаев даже при неблагоприятной погоде.

Плоды культуры имеют крупные размеры, массу до 200 гр., блестящую, гладкую кожицу, тупогрушевидную либо широкогрушевидную форму, светло-жёлтый или золотисто-жёлтый окрас. Длина изогнутой плодоножки составляет около 3 — 4,5 см. Созревание фруктов приходится на конец сентября. Поспевшие груши могут долго висеть на дереве и не осыпаться. Сочной плодовой мякоти присущ сладкий, не имеющий терпкости вкус. В разрезе сортовые груши имеют белую либо кремовую расцветку.

Плодоношение культуры отмечается на 3 — 4 году после посадки. Эта садовая любимица из года в год демонстрирует стабильный рост урожайности. Изучая информацию по теме: груша Память Яковлева: посадка и уход, можно убедиться, что с одного дерева в возрасте 7 — 8 лет реально собрать 15 — 22 кг превосходных по качеству плодов.

Пример расчета деревянной балки перекрытия.

Расчет выполняется в соответствии со СНиП II-25-80 ( СП 64.13330.2011) «Деревянные конструкции» и применением таблиц .

Исходные данные.

Требуется рассчитать балку междуэтажного перекрытия над первым этажом в частном доме.

Материал — дуб 2 сорта.

Срок службы конструкций — от 50 до 100 лет.

Состав балки — цельная порода (не клееная).

Шаг балок — 800 мм;

Длина пролета — 5 м (5 000 мм);

Пропитка антипиренами под давлением — не предусмотрена.

Расчетная нагрузка на перекрытие — 400 кг/м2; на балку — q_р = 400·0,8 = 320 кг/м.

Нормативная нагрузка на перекрытие — 400/1,1 = 364 кг/м2; на балку — q_н = 364·0,8 = 292 кг/м.

Расчет.

1) Подбор расчетной схемы.

Так как балка опирается на две стены, т.е. она шарнирно оперта и нагружена равномерно-распределенной нагрузкой, то расчетная схема будет выглядеть следующим образом:

2) Расчет по прочности.

Определяем максимальный изгибающий момент для данной расчетной схемы:

М_max = q_p·L2/8 = 320·52/8 = 1000 кг·м = 100000 кг·см,

где: q_p — расчетная нагрузка на балку;

L — длина пролета.

Определяем требуемый момент сопротивления деревянной балки:

W_треб = γ_н/о·M_max/R = 1,05·100000/121,68 = 862,92 см3,

где: R = R_и·m_п·m_д·m_в·m_т·γ_сc = 130·1,3·0,8·1·1·0,9 = 121,68 кг/см2 — расчетное сопротивление древесины, подбираемое в зависимости от расчетных значений для сосны, ели и лиственницы при влажности 12% согласно СНиП — таблицы 1 и поправочных коэффициентов:

m_п = 1,3 — коэффициент перехода для других пород древесины, в данном случае принятый для дуба (таблица 7 ).

m_д = 0,8 — поправочный коэффициент принимаемый в соответствии с п.5.2. , вводится в случае, когда постоянные и временный длительные нагрузки превышают 80% суммарного напряжения от всех нагрузок.

m_в = 1 — коэффициент условий работы (таблица 2 ).

m_т = 1 — температурный коэффициент, принят 1 при условии, что температура помещения не превышает +35 °С.

γ_сс = 0,9 — коэффициент срока службы древесины, подбирается в зависимости от того, сколько времени вы собираетесь эксплуатировать конструкции (таблица 8 ).

γ_н/о = 1,05 — коэффициент класса ответственности. Принимается по таблице 6 с учетом, что класс ответственности здания I.

В случае глубокой пропитки древесины антипиренами к этим коэффициентам добавился бы еще один: m_a = 0.9.

С остальными менее важными коэффициентами вы можете ознакомится в п.5.2 СП 64.13330.2011.

Примечание: перечисленные таблицы вы можете найти здесь.

Определение минимально допустимого сечения балки:

Так как чаще всего деревянные балки перекрытия имеют ширину 5 см, то мы будем находить минимально допустимую высоту балки по следующей формуле:

h = √(6W_треб/b) = √(6·862,92/5) = 32,2 см.

Формула подобрана из условия W_балки = b·h2/6. Получившийся результат нас не удовлетворяет, так как перекрытие толщиной более 32 см никуда не годится. Поэтому увеличиваем ширину балки до 10 см.

h = √(6W_треб/b) = √(6·862,92/10) = 22,8 см.

Принятое сечение балки: bxh = 10×25 см.

3) Расчет по прогибу.

Здесь мы находим прогиб балки и сравниваем его с максимально допустимым.

Определяем прогиб принятой балки по формуле соответствующей принятой расчетной схеме:

f = (5·q_н·L4)/(384·E·J) = (5·2,92·5004)/(384·100000·13020,83) = 1,83 см

где: q_н = 2,92 кг/cм — нормативная нагрузка на балку;

L = 5 м- длина пролета;

Е = 100000 кг/см2 — модуль упругости. Принимается равным в соответствии с п.5.3 СП 64.13330.2011 вдоль волокон 100000 кг/см2 и 4000 кг/см2 поперек волокон не взирая на породы при расчете по второй группе предельных состояний. Но справедливости ради нужно отметить, что модуль упругости в зависимости от влажности, наличия пропиток и длительности нагрузок только у сосны может колебаться от 60000 до 110000 кг/см2. Поэтому, если вы хотите перестраховаться, то можете взять минимальный модуль упругости.

J = b·h3/12 = 10·253/12 = 13020,83 см4 — момент инерции для доски прямоугольного сечения.

Определяем максимальный прогиб балки:

f_max = L·1/250 = 500/250 = 2,0 см.

Предельный прогиб определяется по таблице 9 , как для междуэтажных перекрытий.

Сравниваем прогибы:

f_балки = 1,83 см < f_max  = 2,0 см — условие выполняется, поэтому увеличения сечения не требуется.

Вывод: балка сечением bxh = 10×25 см полностью удовлетворяет условиям по прочности и прогибу.
