Гост 6629-88двери деревянные внутренние для жилых и общественных зданий. типы и конструкция

Научитесь возводить с нуля под ключ и ремонтировать жилье своими руками: советы профессионалов, пошаговые инструкции с фото и видео.

Зачем нужны стандарты

Действительно, кому нужны стандартные размеры дверных проемов, не проще ли обустроить дверной проем, размер которого, будет эксклюзивным и сделанным конкретно под ваш вкус.

Весь фокус в том, что стандартный размер это скорее рекомендательный, нежели обязательный параметр, но поверьте, прислушиваться к этим рекомендациям стоит и причин тому несколько:

Большой выбор стандартных моделей. Абсолютно все производители основную массу своего товара делают по тем или иным фиксированным габаритам

Следовательно, у вас не будет проблем с выбором, если размер дверного проема подогнан под какой-нибудь традиционный стандарт;
Не менее важной причиной является экономия бюджета. Безусловно, в любой приличной мастерской вам сделают красивую дверь по индивидуальным размерам, но обойдется она минимум на треть дороже серийного варианта, плюс учтите, что рано или поздно двери придется менять и там снова придется платить лишние деньги;
И наконец, любой мастер вам подтвердит, что с фиксированными размерами работать гораздо легче, ведь все доборы, наличники и прочая фурнитура для двери «заточены» под стандартные дверные проемы.

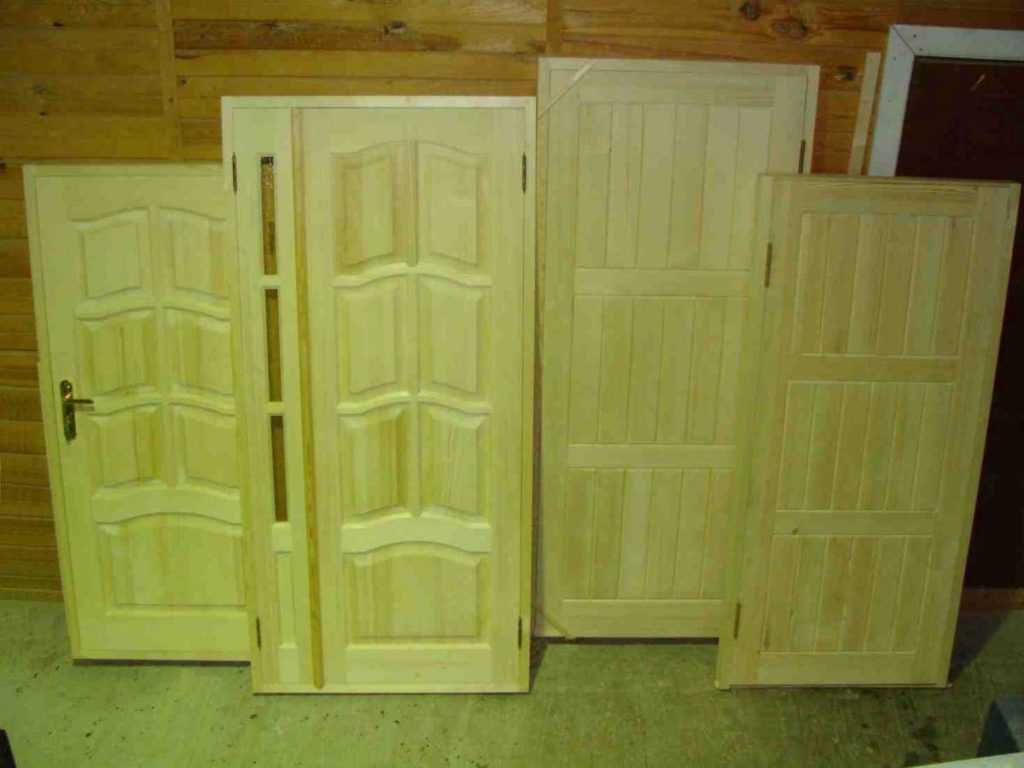

Деревянные двери

Дверные полотна из древесины согласно ГОСТ можно разделить на внутренние и наружные. Они изготавливаются по ГОСТ-475-78, где описаны все общие требования, которые распространяются на любые деревянные дверные конструкции для жилых помещений и хозяйственных построек. Также там описаны и деревянные двери для общественных зданий.

Данный норматив включает в себя параметры, по которым можно классифицировать деревянные дверные конструкции, информацию по технической части, варианты комплектаций. Также в документе указаны все условия, по которым принимают готовое изделие, описаны способы контроля качества, способы перевозки и правила упаковки.

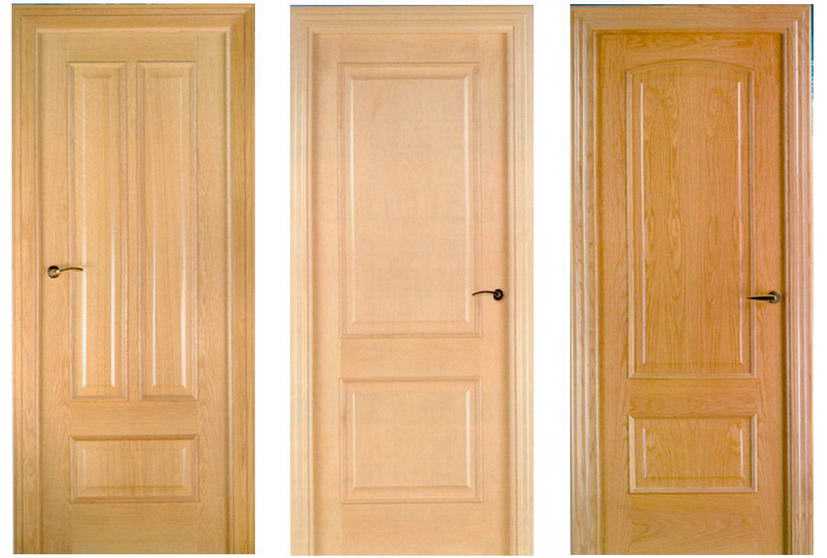

Внутренние деревянные двери

При производстве дверей из древесины, которые предназначены для установки внутри различных типов помещений, используются другие нормативные документы. Внутренние двери регламентируются ГОСТ 6629-88. Требования документа не будут распространятся на изделия специального назначения. Также ГОСТ 6629-88 не действует по отношению к изделиям, изготавливаемым по индивидуальным заказам, а также на двери, которые изготовлены из ценных пород древесины.

Маркировка внутренних деревянных дверей по ГОСТу помогает разобраться в обозначениях.

  • Г – дверь с глухой створкой;
  • У – усиленное заполнение, которое позволяет использовать полотно в качестве входной двери на лестничных клетках в подъездах многоэтажных домов;
  • О – полотно с остеклением;
  • К – дверной блок с качающейся створкой.

Также по маркировке можно выяснить некоторые размеры и особенности конструкции дверей. В обозначении двери зашифрованы размеры дверного полотна и проема под него, вид изделия – только дверное полотно – П, либо дверной блок –Д. Различные особенности конструкции также указываются в обозначении – П – дверь с порожком, Н – с наплывом, Л или П – сторона открывания.

В маркировке обязательно доложен быть указан номер ГОСТа, которым необходимо пользоваться в процессе производства. Для двухстворчатой дверной конструкции, где ширина полотен различная, также указывают размеры створок.

Высота стандартной двери – 2000 и 2500 мм, при это ширина одностворчатой конструкции – от 600 мм до 1100 мм (если дверь глухая или усиленная), от 700 мм до 1100 мм для остекленных изделий. По стандарту двухстворчатая модель можно иметь ширину от 1202 мм до 1802 мм.

В качестве материала, из которого можно изготавливать межкомнатные внутренние двери, ГОСТ предлагает использовать все то, что описано в ГОСТ 475. В качестве сырья применяют хорошо просушенную сосну, березу, осину, липу, тополь – эти лиственные породы, которые не противоречат документу. Также есть требование к качеству материалов – древесина не должна иметь сучков, пустот и других дефектов. Стандарт допускает применение и других материалов из дерева.

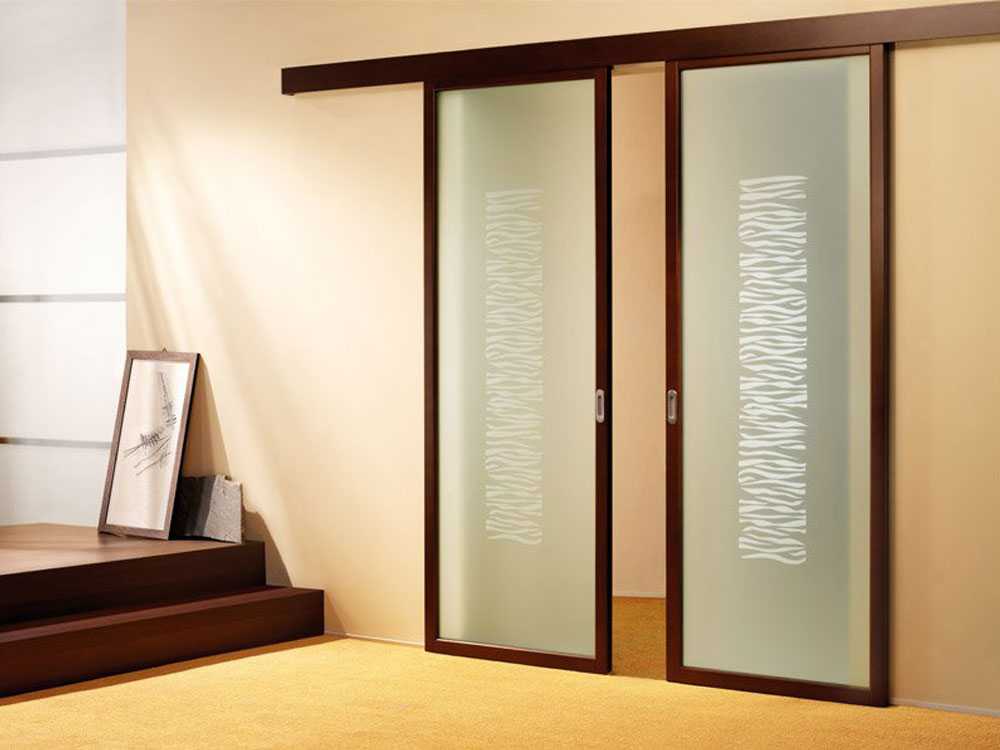

Раздвижные межкомнатные внутренние двери

В нашей стране раздвижные дверные системы не регламентируются какими-либо отдельными документами. При их изготовлении производители руководствуются ГОСТ 6628-88, который охватывает все без исключения внутренние двери для жилых, а также для общественных помещений.

Раздвижные двери классифицируются по количеству створок и типу открывания. Так, различают одностворчатые и двухстворчатые конструкции. По типу открывания различают раздвижные, а также складные варианты.

Что касается материалов, то они такие же, как и для обыкновенных распашных моделей дверей. Также допускается производство изделий из стекла, но при этом обязательно, чтобы стекло было закаленным и было заключено в обвязку из алюминиевых сплавов.

Наружные деревянные двери

Производство наружных дверных блоков, которые предназначены для монтажа в жилых или же общественных помещениях, регламентируются ГОСТ 24698-81. В данном документе указываются размеры, типы и описана конструкция стандартной распашной двери. Уникальных конструкций в этом стандарте нет.

Этот ГОСТ определяет несколько типов наружных дверных решений – Н – входные и тамбурные двери, С – служебные, Л – двери в люки и лазы.

Кроме букв, которые обозначают тип конструкции, в маркировке также можно узнать габаритные размеры дверного проема, тип полотна. К примеру, Г – это глухое полотно, К – качающееся, П – поворотное, Т – трудносгорамемое, У – утепленное, Щ – щитовое, О – обшивное.

Классификация дверей

Классификация различных дверей по ГОСТу выполняется по многим параметрам. Один из этих параметров – назначение дверей. Если посмотреть перечень стандартов на дверные конструкции из дерева, то они делятся на:

  • Двери деревянные внутренние. Они предназначаются для установки в жилых помещениях и общественных зданиях;
  • Деревянные двери для производственных помещений;
  • Наружные деревянные дверные блоки для жилых и общественных зданий;
  • Дверные конструкции из ПВХ;
  • Металлические двери для любых зданий и помещений;
  • Дверные конструкции из алюминиевых сплавов;
  • Защитные дверные полотна;
  • Противопожарные системы;
  • Банковские защитные изделия.

Двери могут быть как рамочными, так и щитовыми. Кроме того, полотно может быть оснащено различными фрамугами и порогами, но это не обязательно. По количеству створок дверное полотно может быть одностворчатым или же двухстворчатым. Размеры отдельных створок могут быть как одинаковыми, так и различными. Также полотно может быть остекленным или глухим, с нормальным или высоким уровнем стойкости к воздействию влаги.

Еще одни признак, по которому в ГОСТ классифицируются двери – направление, а также способы открывания дверного полотна.

Самые популярные – это распашные изделия. Они могут открываться только в какую-либо одну сторону. Двери называют левыми, если при открывании створка движется по часовой стрелке. Правые двери, соответственно, будут открываются в другую сторону. Это самое популярное решение, которое используется практически везде.

Маятниковая дверь – это один из видов распашной конструкции. Особенность такого решения в том, что двери могут распахиваться в любую сторону.

Также в ГОСТ описаны раздвижные двери. Эти изделия широко используется в малогабаритных квартирах. С помощью такой двери можно существенно сэкономить свободное пространство в помещении. Дверное полотно открывается сдвиганием в сторону.

ГОСТ предусматривает такие параметры:

Ширина:

  • Одностворчатые 700 — 900 мм (с шагом 100 мм) и 1200 мм. В такие дверные проемы рекомендована установка дверей с однопольными полотнами.
  • Под двустворчатые (или как они именуются в стандарте двупольные полотна) делают проемы шириной 1300 мм, 1500 мм и 1900 мм.

Стандартная высота дверного проема может быть только в двух вариантах: 2100 мм и 2300 мм. Минимально допустимая высота — 2071 мм и 2271 мм соответственно.

Это эталонные габариты дверных проёмов. Разумеется, существуют допустимые отклонения: дверной проем может быть уже стандартного на 20-25 мм. Это не помешает вам установить туда стандартный дверной блок. Однако, сам процесс установки это понятное дело не облегчит, так как придётся делать меньше монтажный зазор. Такое же отклонение (но не больше) допустимо для каждой стандартной ширины.

Размеры дверных проемов по ГОСТу в соответствии с типовыми габаритами полотен

Полотна Проем, до +30
550*1900 620*1970
600*1900 670*1970
600*2000 670*2070
700*2000 770*2070
800*2000 870*2070
900*2000 970*2070

Производство деревянных дверей по ГОСТ 24698-81 и 6629-88

Дверное полотно – облицовано HDF (ДВП повышенной плотности немецкого производства). Возможная цветовая гамма:

  • Некрашеная;
  • Белая;
  • БУК;

Покраска ХДФ заводская

Рамка полотна изготовлена из сухой хвойной древесины.

Наполнитель дверного полотна – наполнение зависит от типа (ДО, ДТ, ДУ, ДН, ДС) и может быть “сотового” типа (решетка из оргалита) или сплошной.

Угол скоса – согласно ГОСТ’у, угол скоса составляет 2,5 градуса. Данная функция позволяет избежать “заеданию” двери в проеме при открытии/закрытии.

Дверная коробка – сращенная из массива сосны с сечением 75х35мм.

Покраска – окрашивание торцов дверного полотна и дверной коробки осуществляется краской ВДАК (водно-дисперсная акриловая краска), являющаяся экологически чистым материалом.

Фурнитура и врезка– каждый дверной блок  укомплектован петлями. По желанию заказчика специалисты произведут врезку в полотне под любую запорную фурнитуру (замок, защелка и т.д.). Врезка осуществляется на специальном профессиональном оборудовании.

ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН

1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП 2. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП 3. Щит с мелкопустотным заполнением из шпона 4. Щит с мелкопустотным заполнением из фанеры или твердой ДВП

— шип, скоба или скрепка; 2 — бруски для установки замка или ручек; h — ширина просвета, не более 40 мм; l — длина просвета, не более 400 мм; b — сдвиг реек относительно друг друга, не менее 50 мм

5. Щит с мелкопустотным заполне 6. Щит с мелкопустотным заполнением из твердой ДВП (вариант) 7. Щит с мелкопустотным заполнением из бумажных сот (рейками) 8. Щит с мелкопустотным заполнением деревянными брусками

Примечания:

. Пример 1- для двери типа У, примеры 2 — 7 — для дверей типа Г.. Для полотна высотой 2300 мм длина брусков для установки замка и ручек — 700 мм. Установка брусков — см. пример 3.. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина — 200 мм.. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3 — 7.ПРИЛОЖЕНИЕ 3
Рекомендуемое
— деревянные планки

Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

ПРИЛОЖЕНИЕ 4
Рекомендуемое

На что нужно ориентироваться

Прежде всего, запомните: есть стандарты для межкомнатных и для входных дверей. В Советском Союзе существовал ГОСТ 6629-88, который жив и по сей день, но сейчас к нему добавились DIN 18100, DIN 18101 и DIN 18102, здесь уже учтены размеры проема с учетом европейских требований, а также стандарты для железных дверей.

Если в документах на двери указано, что они собраны по каким-то техническим условиям (ТУ), а не по общепринятым ГОСТам, будьте внимательны. Технические условия разрабатывает сам производитель и к стандартам они имеют лишь отдаленное отношение, следовательно, размеры могут варьироваться в довольно большом диапазоне.

Межкомнатные двери

Если вы живете в квартире или доме с потолками до 2,7 м, то там стандартная высота проема зачастую колеблется в районе 2 м, с допуском в ту или иную сторону порядка 100 мм.

Общая схема монтажа межкомнатных дверей.

Размеры проёмов в жилых помещениях с высокими потолками могут доходить до 2,3 м. Все, что выше, к примеру арки, уже под общепринятый стандарт не попадает и относится к сфере индивидуальных заказов.

Есть еще один нюанс. Блочные дома, то есть кирпич, шлакоблок, пенобетон и так далее, считаются стабильными. Усадка в таких строениях минимальна и продолжается максимум пару лет. Это значит, что по периметру дверного блока можно оставить зазор в 10 – 15 мм и этого будет вполне достаточно.

Совсем другое дело деревянные дома. К примеру, в бревенчатых срубах усадка дома продолжается минимум 3 года, а если лес плохо высушен, то усадка может идти 7 – 10 лет.

Поэтому над дверной коробкой нужно оставлять зазор не менее 30 – 50 мм. Этот зазор задувается пеной и закрывается наличниками, но если его не будет, раму может перекосить и даже раздавить.

Чтобы подобрать дверь нужно, прежде всего, ориентироваться на размер дверного полотна. Если следовать нашим стандартам, то ширина полотна для межкомнатных дверей начинается от 600 мм и заканчивается 900 мм, градуировка идет с шагом в 10 см.

Кроме этого, до сих пор выпускаются узкие двери для малогабаритных квартир и технических помещений, как правило, их устанавливают на санузлы.

Ширина полотна здесь составляет 550 мм, а высота 1900 мм. В стандарт они вписаны, но особой популярностью не пользуются, соответственно ассортимент там «бедненький».

На кухню и в службы обычно устанавливаются двери с шириной полотна 60 – 70 см, для комнат лучше выбирать полотно шириной 80 – 90 см.

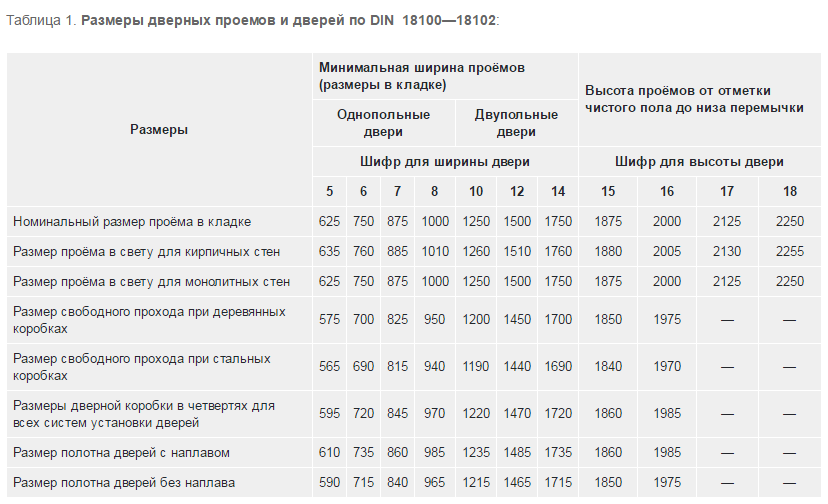

Многие хозяева часто «обжигаются» на импортных дверях. Сказать правду, единый европейский стандарт это красивый миф, дверей он практически не касается. На просторах бывшего Советского Союза и стан соцлагеря порядка больше, здесь весть товар делается по выше упомянутым ГОСТам.

Немцы и испанцы также придерживаются наших стандартов, а вот французы делают двери на 10 мм уже чем у всех, то есть 690 мм, 790 мм и 890 мм.

Солидные итальянские производители больше ориентируются на наш рынок, но их часто подделывают, поэтому не поленитесь, возьмите рулетку и замерьте дверной блок, согласитесь обидно будет заплатить кучу денег за якобы итальянскую вещ, которая потом не войдет или наоборот будет «болтаться» в дверном проеме.

Кроме высоты и ширины дверного проема нужно еще учитывать толщину стен и толщину самих дверей. Стандартная толщина для межкомнатных простенков составляет 75 мм, но если проем сделан в несущей стене, то там толщина может доходить до полуметра и больше.

Максимальная толщина серийного дверного блока составляет 128 мм. В идеале дверь должна монтироваться по центру проема, но на толстых стенах придется устанавливать доборные планки с обеих сторон.

Как вариант, можно установить дверной блок по какому-либо краю и с одной стороны закрыть наличниками, а вместо доборов, с другой стороны обустроить откосы и прикрыть не стыковку самоклеящимся нащельником.

Полотна межкомнатных дверей имеют несколько градаций по толщине:

  • Легкие пустотелые конструкции делаются толщиной от 20, до 40 мм;
  • Стандартные двери из МДФ идут 35 – 40 мм;
  • Деревянные полотна с четвертной выборкой 35 – 45 мм;
  • Полностью натуральное дерево без выборки 45 – 55 мм.

1. ТИПЫ

1.1. Двери в зависимости от конструкции подразделяют на следующие типы:

Г — с глухими полотнами;

О — с остекленными полотнами;

К — с остекленными качающимися полотнами;

У — со сплошным заполнителем полотен, усиленные для входов в квартиры.

1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

1.3. Двери, изготовляемые по настоящему стандарту, относят к дверям нормальной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт. . Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении .

По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.

Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

1.5. Устанавливается следующая структура условного обозначения (марки) дверей:

Пример условного обозначения двери остекленной однопольной для проема высотой 21 и шириной 10 дм, правой, с порогом:

ДО 21-10П ГОСТ 6629-88

То же, глухой двупольной для проема высотой 24 и шириной 15 дм, левой, с порогом:

ДГ 24-15ЛП ГОСТ 6629-88

То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:

ДК 24-19 ГОСТ 6629-88

То же, усиленной, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правой:

ДУ 21-9 ГОСТ 6629-88

То же, полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:

ПГ 20-7ЛН ГОСТ 6629-88

2. КОНСТРУКЦИЯ

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475, настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. , а размеры сечений — на черт. .

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в приложении .

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5 — 6 мм, ширина 3 — 4 мм.

Допускается применение брусков шириной 45 — 60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными на клею в шип или на шкантах, скобах, скрепах.

2.5. Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.

2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон накладки из декоративного бумажнослоистого пластика толщиной 1,3 — 2,5 мм по ГОСТ 9590, сверхтвердых ДВП толщиной 3,2 — 4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.

2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении .

2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или др., обеспечивающими необходимую герметичность притворов.

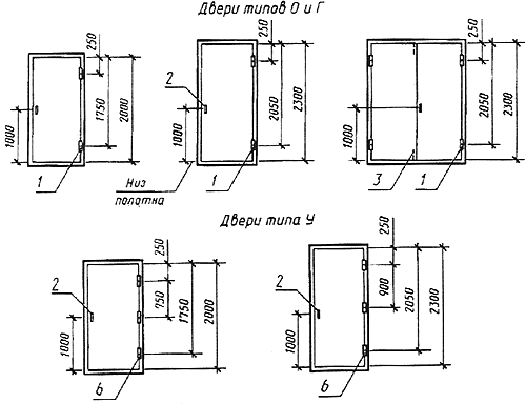

2.12. Расположение приборов приведено в приложении . Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

2.13. Варианты установки бескоробочных дверей приведены в приложении .

Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении .

Схемы определения левых и правых дверей приведены в приложении .

Спецификация стекол для дверей приведена в приложении .

2.14. В заказе на поставку дверей должно быть указано:

число дверей по маркам и обозначение настоящего стандарта;

вид и цвет отделки;

вид и толщина стекла;

спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

Габаритные размеры дверей

Примечания:

. Схемы дверей изображены со стороны открывания полотна.

. Цифры над схемами дверей означают размеры проемов в дециметрах.

. Размеры в скобках даны для дверей с качающимися полотнами.

Конструкция, форма и типоразмеры дверей

Черт. 2 (лист 1)

Черт. 2 (лист 2)

Примечание. Сечения деталей см. черт. .

Черт. 2 (лист 3)

Примечания:

. Сечения деталей см. черт. .

. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

— монтажная доска; 2 — узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481, или оконное стекло по ГОСТ 111 толщиной 4 — 5 мм

Черт. 3 (лист 1)

Примечания:

. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

. Допускается применение пластмассовых раскладок для крепления стекол.

. Допускается применение монтажных досок иной конструкции.

— бруски каркаса щита; 2 — обкладка

Черт. 3 (лист 2)

Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт. и .

— петля ПН9-130 по ГОСТ 5088; 2 — оконное стекло по ГОСТ 111 толщиной 4 — 5 мм

Черт. 3 (лист 3)

— уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т группы А толщиной 3,2 — 5 мм по ГОСТ 4598 или клееная фанера марки ФК толщиной 4 — 6 мм по ГОСТ 3916.1 и ГОСТ 3916.2

Черт. 3 (лист 4)

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.
