Гост 5091-78 изделия скобяные вспомогательные для деревянных окон и дверей. типы

Глазок дверной типа ГД

Условное обозначение:

ГД ГОСТ 5091-78

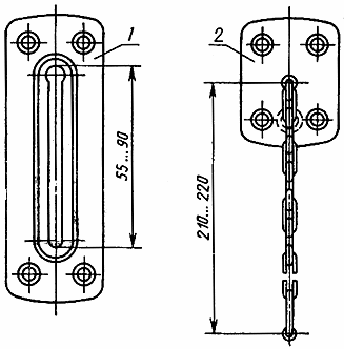

Цепочка дверная типа ЦД

1 — запорная планка; 2 — основание

Примечание: Допускается крепить основание цепочки тремя шурупами.

(Измененная редакция. Изм. № 2)

Шурупы 1-4 ´ 30 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

(Измененная редакция. Изм. № 2)

Условное обозначение:

ЦД ГОСТ 5091-78

Упор дверной типа УД1

Шурупы 1-3 ´ 25 (4-5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

(Измененная редакция. Изм. № 2)

Условное обозначение:

УД1ГОСТ 5091 -78

Упор дверной типа УД2

Шурупы 1-5 ´ 40 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

(Измененная редакция. Изм. № 2)

Условное обозначение:

УД2 ГОСТ 5091-78

Упор оконный типа УО

Шурупы 1-3 ´ 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

(Измененная редакция. Изм. № 2)

Условное обозначение:

УО ГОСТ 5091-78

Угольник типа УГ

Размеры в мм

Типоразмеры

Н

b

s

s1

a

l

l1

h

Шурупы по ГОСТ 1145-80

Размер

Количество

УГ50

50

12

1,4

0,8

36

8

2,2

А3 ´ 25

3

УГ75

75

14

1,4

1,0

30

8

16

2,5

А3 ´ 25

5

УГ100

100

16

1,6

1,2

40

12

22

3,0

А3 ´ З0

5

УГ125

125

18

1,8

1,4

50

16

25

3,5

А3 ´ З0

5

Примечание. Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.

Пример условного обозначения угольника стороной Н = 50 мм, исполнения1

УГ50-1 ГОСТ 5091-78

Нагель типа НГ

(Измененная редакция. Изм. № 2)

Пример условного обозначения нагеля длиной 33 мм:

НГ33 ГОСТ 5091-78

3. Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом.

(Измененная редакция. Изм. № 1, 2)

4. Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с.

Форму корпуса закрывателя стандарт не устанавливает.

(Измененная редакция. Изм. № 2)

5. Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.

6. Угол обозрения у дверного глазка должен быть не менее 90°.

7. Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин.

(Измененная редакция. Изм. № 2)

8. Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50-90 кгс/мм2 по ГОСТ 9012-59.

9. Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.

Группы условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1 (Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, УО-2, 3, 4 (С) по ГОСТ 9303-84.

(Измененная редакция. Изм. № 1, 2)

10. Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл. 3.

Таблица 3

Тип

закрывателя

Величина наработки, циклы, не менее

закрывателей, аттестуемых по первой категории качества

закрывателей, аттестуемых по высшей категории качества

ЗД4

200000

250000

(Измененная редакция. Изм. № 1, 2)

5.9 Комплектность

5.9.1 Каждое изделие
должно поставляться потребителю комплектно в соответствии с требованиями НД на
изделия конкретных видов, конструкторской документации и договоров
(контрактов). Допускается раздельная поставка деталей и узлов изделий по
согласованию с заказчиком.

5.9.2 В комплект поставки
замков, врезных защелок с дополнительным запиранием, дверных закрывателей,
фрамужных приборов, поворотных, поворотно-откидных устройств должна входить инструкция
по эксплуатации и монтажу (установке), паспорт по ГОСТ 2.601. Другие изделия должны быть снабжены
этикеткой по ГОСТ 2.601.

При поставке изделий
строительным организациям и предприятиям-изготовителям строительных конструкций
один экземпляр инструкции по эксплуатации и монтажу (установке), паспорта или
этикетки должен быть вложен в каждый ящик с изделиями.

5.4 Требования к надежности и прочности

5.4.1 Требования к
надежности и прочности устанавливают в НД на конкретные виды изделий исходя из
области их применения, условий эксплуатации, требований стандартов на оконные и
дверные блоки, строительных норм и правил.

5.4.2 Надежность изделий
подтверждают показателями:

— безотказности (для
изделий, подвергающихся циклическим механическим нагрузкам при эксплуатации);

— ремонтопригодности (для
изделий, конструкция которых предусматривает возможность ремонта во время срока
службы).

5.4.3 Показатели
прочности устанавливают с целью подтверждения способности конструкции изделия
выдерживать заданные нагрузки, в том числе для установления класса изделий.
Прочность изделий характеризуют показателями сопротивления (стойкости)
воздействию статических, динамических и ударных нагрузок.
