ГОСТ 24698-81: Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры

ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 14624-84

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА Москва

РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

ИСПОЛНИТЕЛИ

М. В. Чепелев (руководитель темы); В. Н. Макарцев, канд. техн. наук; Г. И. Грязнова; В. И. Тихонович; В. К. Юдин; Г. И. Хавалджи, канд. техн. наук; Ю. И. Иванович; Г. В. Левушкин

ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

Директор Ю. Н. Хромец

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 13 марта 1984 г. № 22

УДК 691.11.026.1:006.354 ГОСУДАРСТВЕННЫЙ

СТАНДАРТ

СОЮЗА

Группа Ж32 ССР

ОКП 53 6138

ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ

ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

Типы, конструкция и размеры

Wood doors for industrial buildings. Types, construction and dimensions

ГОСТ

14624-84

Взамен

ГОСТ 14624—69 и ГОСТ 17324—71

Постановлением Государственного комитета СССР по делам строительства от 13 марта 1984 г. № 22 срок введения установлен

с 01.07.85

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.

Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).

1. ТИПЫ И РАЗМЕРЫ

1.1. В зависимости от назначения двери подразделяют на: В — внутренние; Н — наружные.

1.2. В зависимости от конструкции двери подразделяют на следующие типы:

Г —с притвором в четверть, с глухими полотнами;

О —с притвором в четверть, с остекленными полотнами;

К — с остекленными качающимися полотнами.

1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.

1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.

Двери типа Н относят к изделиям повышенной влагостойкости.

1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.

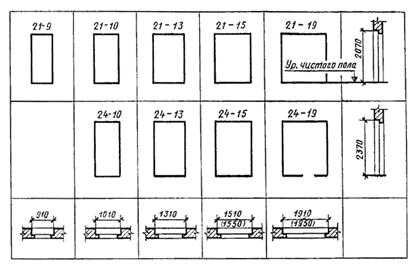

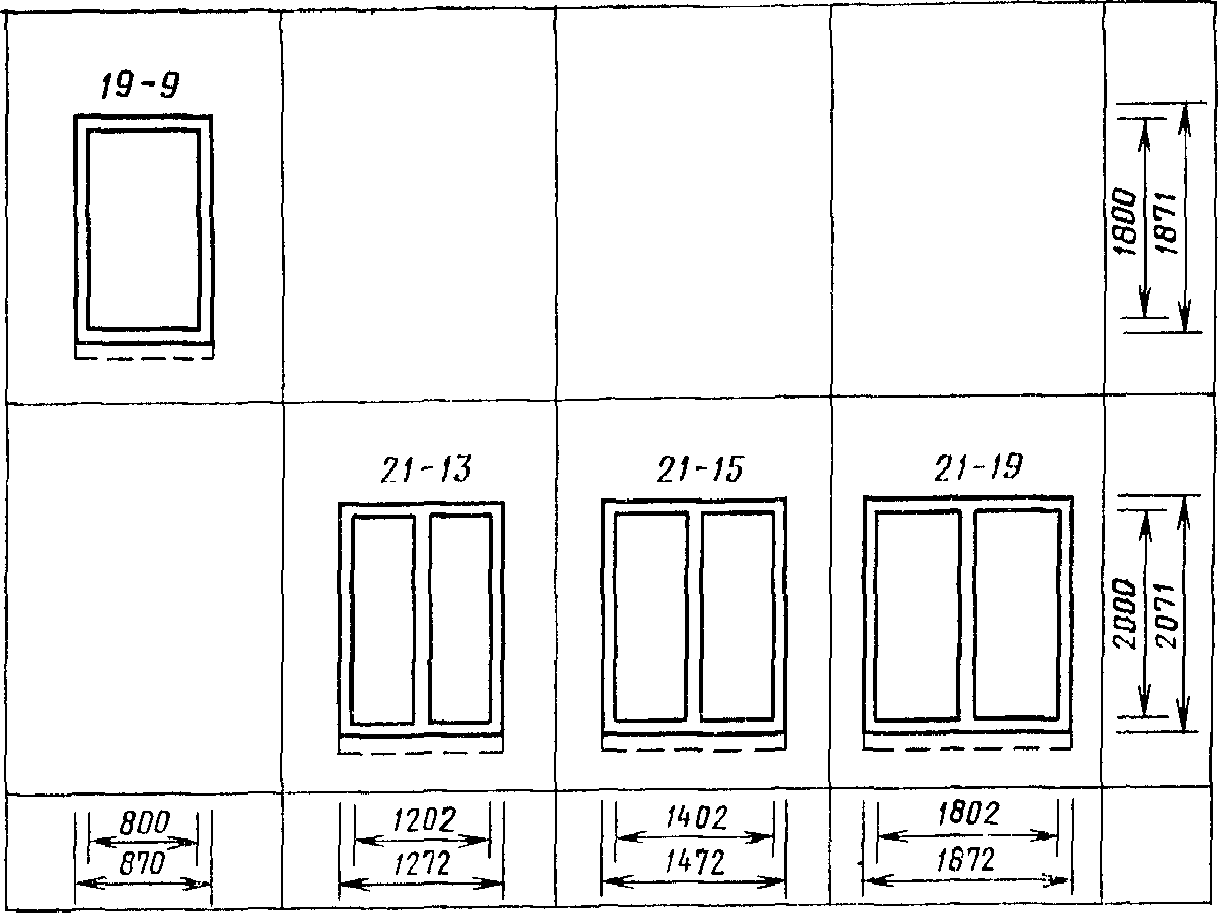

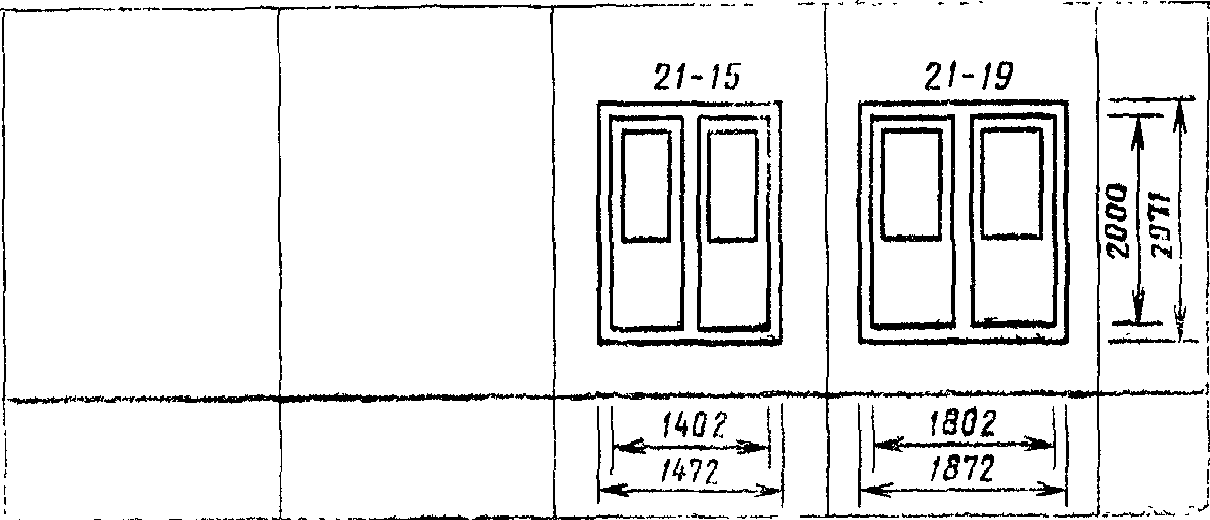

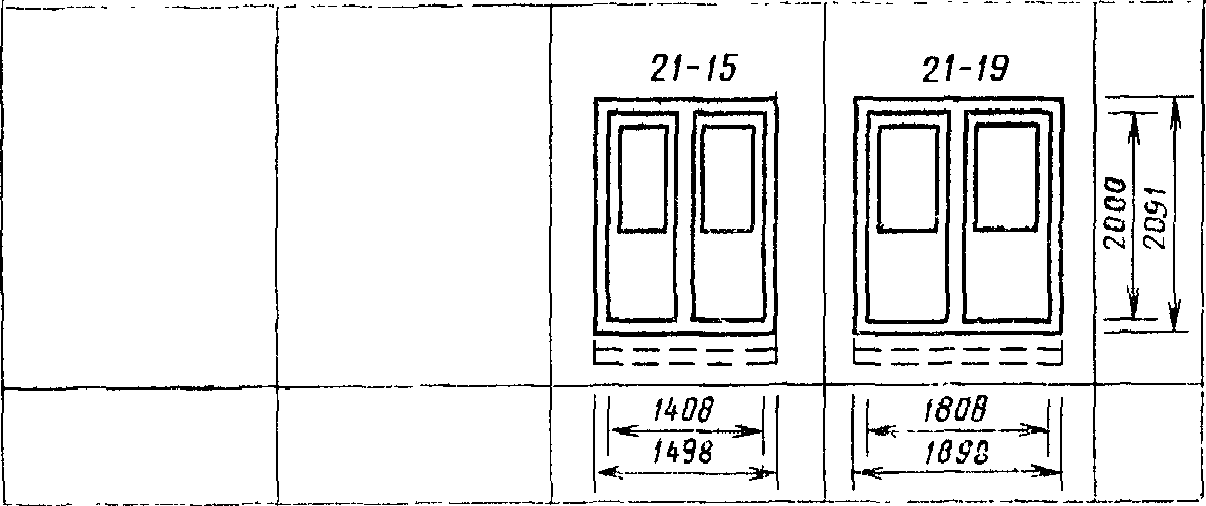

1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт. 1 и 2. Двери с размерами, не указанными па черт. 1 и 2, принимают по ГОСТ 6629—74 и ГОСТ 24698—81.

1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт. 3, 5, 7, 8, а наружных — на черт. 4, 6, 9, 10 и 11.

Издание официальное

Перепечатка воспрещена

(Б) Издательство стандартов, 1984

Примечание.

Тип Г

Тип О

Тип К

Черт. 1

Над схемами дверей указаны координационные размеры высоты и ширины в модулях.

Черт. 2

Примечание. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.

РАЗМЕРЫ ПОЛОТЕН ВНУТРЕННИХ ДВЕРЕЙ

Размеры в мм

Примечание. Сечение полотен — на черт. 7 и 8.

Размеры в мм

Схемы полотен

Размеры полотен

Размеры стекол

Н

В

А

А,

Ь

Высота

Ширина

Тип Г

2000

800

—ч—

—(|—

в

а:

900

2300

800

900

Сз) »

ип О

io

-1 v-

2000

800

1305

530

580

1300

575

«

! а:

900

680

675

—4-

2300

800

1755

380

580

1750

575

^ но

______J

1 ь

ИП

■Н*-»■-

, в

900

680

675

Черт. 4

Примечание. Сечения полотен — на черт. 9—11.

РАЗМЕРЫ КОРОБОК ВНУТРЕННИХ ДВЕРЕЙ

Размеры в мм

Продолжение

Черт. 5

Примечание. Сечения полотен — на черт. 7 и 8.

РАЗМЕРЫ КОРОБОК НАРУЖНЫХ ДВЕРЕЙ

Размеры в мм

Схемы коробок

я,

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

1 — закрыватели дверные ЗД1 по ГОСТ 5091; 2 — петли ПНЗ-130; ПН1-150, ПН2-150, ПНЗ-150 по ГОСТ 5088; 3 — задвижка 3T или шпингалеты ШВ по ГОСТ 5090; 4 — ручка-скоба по ГОСТ 5087

Двери типа Л

Петля для противовеса

1 — петля для противовеса; 2 — ручка-скоба по ГОСТ 5087; 3 — отверстия под шурупы М5; 4 — петли ПН1-130 по ГОСТ 5088; 5 — деревянный упор

Примечания

1. В дверях типа С закрыватели не устанавливают.

2. Замки устанавливают в случаях, предусмотренных рабочими чертежами.

3. Ручки-скобы могут устанавливаться вертикально или горизонтально.

4. Петли для противовеса устанавливают в однопольных люках. Допускается применение петель другой конструкции.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 31.04.81 № 51

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

,, приложение

,

, приложение

, приложение

, ,

, ,

,

, ,

, приложение

5. ПЕРЕИЗДАНИЕ. Октябрь 2009 г.
