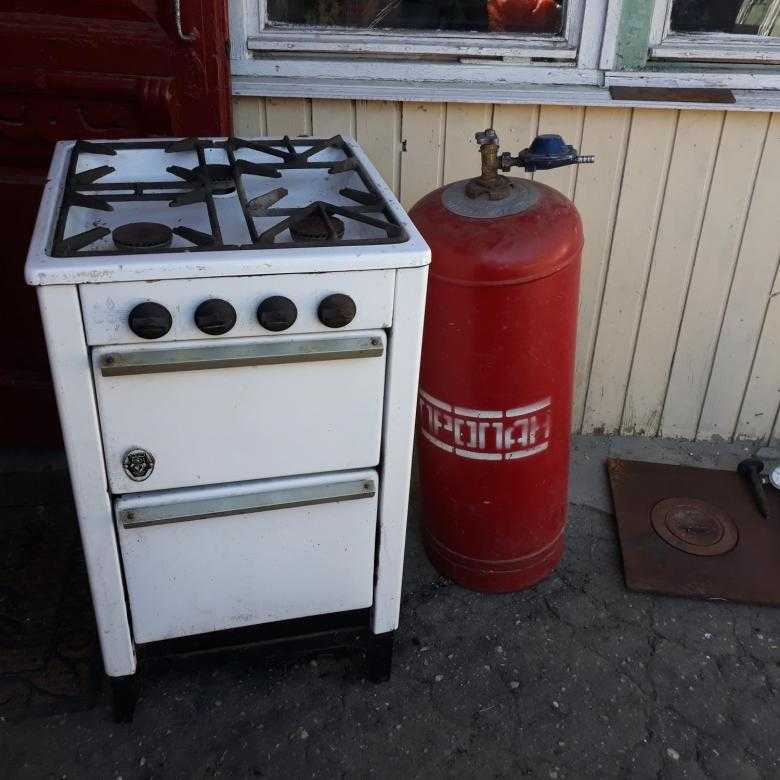

Газовая плита для баллонного газа

Основные технические параметры

Не только настольные модели используют на даче под баллон. Если позволяет место, можно купить любую напольную плиту для газовых баллонов. Современные производители многие модели комплектуют соплами для перевода под баллонный газ. Набор функций у них намного больше. Это и газ-контроль, так необходимый на даче, и верхний нагрев в духовке, что, несомненно, порадует хозяек. Дополнительная функция очистки духового шкафа будет большим подспорьем на даче.

Сравним габаритные параметры и основную комплектацию некоторых популярных настольных моделей.

ПГЭ 910-01«Gefest»

Материал и размер баллона

Необходимо внимательно подходить к покупке газового баллона для дачи.

Металлический баллон для дачи

Это самый распространенный материал для баллона. Для изготовления корпуса применяется высоколегированная или углеродистая сталь. Можно подобрать емкости объемом 5, 10, 12, 20, 27, 40 и 50 литров. Пятидесятилитровый баллон необходимо устанавливать только на улице в хорошо проветриваемом металлическом ящике. Остальные можно ставить в доме. Вес пустых резервуаров от 4 до 22 кг.

Полимерные или композитные баллоны

Композитный баллон можно приобретать в том случае, когда не требуется хранить большой объем газа. У таких емкостей большое преимущество – небольшой вес (до 8 килограмм) по сравнению с металлическими. Кроме того, их намного удобнее брать с собой в походы или на рыбалку.

• Резервуары с полимерным корпусом более устойчивы к ударам, у них пониженная взрывоопасность даже на открытом огне;
• устройство корпуса и элементов герметичны, утечка газа исключена;
• исключено искрообразование:
• не подвергается коррозии;
• эстетически привлекательны.

Баллон состоит из прозрачной емкости, которая помещена в кожух из сменного пластика. Газом заполняется только резервуар. Композитный баллон выдерживает температурный режим -40°÷+60°С.

Композитные баллоны

Газовый шланг

Другое название – рукав газовый, внутреннее сечение которого 16 миллиметров.

Различают следующие виды шлангов:

• Резиновый с внутренним армированием. Допускается к эксплуатации от 5, но не более 10 лет, после чего возможно появление трещин;
• Резиновый с тканевой оплеткой из стеклоткани, которая защищает изделие от внешних воздействий. Допустимый срок функционирования – выше 10 лет.
• Сильфовый в металлической оболочке. Это самое дорогое изделие повышенной надежности.

Шланг для подключения необходимо выбирать с небольшим до 0,5 метра запасом, чтобы можно было свободно мыть и передвигать плиту.

На одном конце шланга установлена гайка в комплекте с прокладкой для подключения к плите. Вторая сторона через редуктор подключается к емкости через штуцер и затягивается хомутом.

Разновидность подводки

Редуктор

Без редуктора подключение баллона к газовой поверхности невозможно. С его помощью стабилизируется давление подачи газа на выходе их резервуара. Газ в баллон наполняется под высоким давлением, для эксплуатации плиты его следует снизить. Это основная задача редуктора. Совершенно противоположное действие, когда газ в емкости подходит к концу. Редуктор его увеличит до необходимых параметров.

С помощью редуктора повышается безопасность эксплуатации баллонного газового оборудования.Он поможет сэкономить расход газа. Для каждого вида баллона и материала изготовления корпуса используются разные редуктора. Это следует учесть при покупке.

Советы по выбору редуктора можно посмотреть на видео ниже:

Редукторы на баллон

Лучшие модели с тремя конфорками

Для любителей длительного отдыха на даче одним из лучших вариантов нагревательного прибора является 3-х конфорочная плита. Они может быть переносной, под безопасный баллончик сжиженного газа или в виде газовой плиты с духовкой, с возможностью использования природного газа.

Лысьва ГП 300 МС СТ (7 500 руб.)

Добротно сделанная плита с рабочей поверхностью из стеклоэмали белого цвета. Три газовых конфорки, одна форсунка быстрого нагрева. Литые рассекатели создают равномерное пламя. Управление конфорками раздельное, механического типа с поворотными переключателями. Наличие небольшого дисплея значительно упрощает управление. Просторная духовка объёмом 60 литров, чистить её можно традиционным способом. Удобству работы способствует хорошая подсветка духовки. Безопасность обеспечивает стандартная система газ-контроль (только для духовки).

Simfer F50GW31001 (11 000 руб.)

Рабочая поверхность этой плиты оснащена тремя независимыми конфорками. Удобные переключатели поворотного типа позволяют плавно регулировать степень нагрева. Украшением этого экземпляра является конфорка с тройным пламенем, она значительно ускоряет процесс приготовления еды. Вместительная духовка комплектуется решёткой и противнем, что позволяет готовить одновременно несколько излюбленных блюд. Объёмная подсветка помогает наблюдать за приготовлением пищи, не открывая духовой шкаф. Дверца духовки оснащена двойным стеклом, это защищает пользователя от термического ожога. Конфорки можно зажигать с помощью кнопочного поджига, что делает управление устройством ещё более удобным. Газ-контроль духовки обеспечивает безопасность, а вместительный шкаф для посуды может помочь хранить значительную часть кухонной утвари.

Tesler GS-30 (850 руб.)

Вариант напольной компактной плиты китайского производства. Три конфорки на рабочем столе помогут приготовить обед даже на большую семью. Крайние форсунки имеют большую мощность, чем центральная. Стальная защитная решётка обеспечивает устойчивость и безопасность при работе. Раздельные механические переключатели позволяют удобно управлять устройством. Работу этого аппарата обеспечивает баллон сжиженного газа. Белая эмаль придаёт устройству благородный вид, а его портативные размеры сделают эту плиту незаменимым помощником во время летних путешествий.

Разнообразие каминов на газу для дачи и загородного дома

В зависимости от места установки газовые отопительные агрегаты бывают:

• угловыми – монтируемыми в углу комнаты;
• встроенными – расположенными в нише стены;
• настенными – закрепленными на стене;
• фронтальными – размещенными в центре помещения.

Относительно транспортировки камины на газу для дачи или другого вида жилья подразделяются на:

• стационарные модели;
• переносные агрегаты.

По мощности они делятся на высоко-, низко- и среднемощностные.

По типу используемого топлива газовый камин для дачи и дома может быть функционирующим:

• на природном газу;
• на пропане-бутане.

По внешнему виду отверстия топки приборы разделяют на:

• камины с открытой топкой, в этом случае имеется возможность наблюдать за пламенем, КПД подобного агрегата не более 16%;
• камины с закрытой топкой – у них имеется стеклянная дверца, которую разрешается иногда открывать, когда она закрыта КПД достигает 70-80%.

Относительно способа излучаемого тепла бывают камины:

• приборами с односторонним излучением – являются наиболее распространенным вариантом, отличаются повышенной степенью теплоотдачи;
• газовые агрегаты двухстороннего излучения не настолько популярны, но у них презентабельный внешний вид, им требуются большие объемы свежего воздуха;
• газовые устройства с трехсторонним излучением выделяются красивым внешним видом, но у них плохая теплоотдача, поэтому их используют с декоративной целью.

Отопительные приборы, работающие на газу, в зависимости от функционального назначения и формы делят на следующие группы:

• газовая печь камин;
• котел камин;
• камин конвектор;
• инфракрасный камин.

Котел камин обеспечивает обогрев, его оснащают порталом, поэтому он выглядит как камин. Этот агрегат способен регулировать степень нагрева помещения.

Камин конвектор представляет собой обогреватель, который имеет переднюю дверцу, сделанную из жаропрочного стекла, он обладает рядом преимуществ:

• презентабельный вид;
• пожаробезопасность;
• бесшумное функционирование;
• быстрый обогрев комнаты;
• незначительное количество продуктов сгорания.

Инфракрасный газовый камин без дымохода относится к популярным отопительным устройствам. Он функционирует на основе бутана-пропана. Прибор используют для теплоснабжения жилых помещений, промышленных или уличных объектов.

Комната прогревается инфракрасными волнами, а также за счет прямого нагрева панели из керамики. Для монтажа устройства не требуется значительных затрат, оно быстро заполняет помещение комфортным теплом и делает пребывание в нем уютным. Инфракрасный камин на газу без дымохода не нуждается в очистке от золы.

1. Выбирая отопительный прибор, надо отдавать предпочтение стандартной модели.
2. Лучше приобретать для дачи газовый камин без дымохода, совмещающий в себе функцию печи, что позволит быстрее прогреть постройку.
3. Дизайн агрегата должен соответствовать интерьеру комнаты.
4. Классический стиль предполагает установку в помещении камина, имеющего прямоугольную форму.
5. Для современной обстановки желательно подобрать агрегат нестандартного цветового решения и необычной формы.
6. Устройства с двух- или трехсторонним излучением обогревать помещения не могут, они выполняют функцию декоративного элемента.
7. Инфракрасные уличные газовые камины выбирают для обогрева открытых террас и веранд.
8. При покупке прибора нужно убедиться в наличии встроенных электроприборов и регулятора температуры.
9. Требуемая для помещения теплоотдача и мощность камина должны совпадать.
10. Приобретать устройство следует в тех магазинах, где специалисты помогут сделать правильный выбор.
11. Покупая газовый камин и другое оборудование для монтажа, нужно потребовать сертификаты, подтверждающие соответствие продукции всем нормам, а кроме этого, гарантию производителя.
12. При отсутствии централизованного газоснабжения используют функционирующие от баллона газовые камины для загородного дома.
13. Стоимость газового агрегата зависит от его вида, популярности компании выпустившей его, мощности, материала изготовления горелки, оформления портала.

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

• паспорт собственника дома или квартиры;
• справка о прописанных жильцах;
• свидетельство гос. регистрации;
• справка о регистрации жилого объекта, свидетельство о собственности;
• книжка абонента (при ее наличии);
• квитанции;
• паспорт счетчика;
• договор на техобслуживание газового оборудования;
• техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

• разводные ключи;
• отвертка;
• герметик;
• газовый шланг;
• газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку. Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.

Что необходимо для установки и подключения

Нужны будут:

• газовая плита для дачи под баллон (настроенная на использование сжиженного газа);
• баллон с газом;

• редуктор;

• шланг для подключения газовой плиты или медные трубы подходящего диаметра.
• хомуты 2 шт для крепления шланга (с одной стороны — к переходнику для подключения плиты, с другой — к редуктору);
• газовый кран (не обязателен, но желателен).

Как выбрать газовую плиту уже понятно, с остальными составляющими сейчас разберемся. Сложного ничего, но есть особенности.

Материал и размер баллона

Сначала поговорим о материале, из которого баллон для сжиженного газа изготовлен. Еще недавно даже разговоров таких не было. Газовый баллон был исключительно металлически, причем из металла приличной толщины. Сейчас есть еще и композитные газовые баллоны (называют еще евробаллон) и они разрешены к использованию газовыми службами. Если есть возможность, купить лучше именно такие. Чем они лучше? Вот перечень их достоинств:

• Легче в 2 раза.
• Имеют плавкую вставку, которая предотвращает взрыв при перегреве/пожаре.
• Разрешены к перевозке в обычных машинах.

• Не накапливают статическое напряжение.

• Есть полимерные баллоны с прозрачными вставками. Они позволяют контролировать и степень заправки, и наличие газа.

Недостатков у полимерного баллона немного. Первый — он стоит в два-три раза больше металлического, зато переносить/перевозить его гораздо легче. Второй — при равном объеме по габаритам он больше металлического аналога.

Теперь о размере газовых баллонов. Чем больше объем газового баллона, тем продолжительнее период между заправками. Но, с другой стороны, баллоны большего объема имеют большие габариты и вес, переносить/перевозить их сложнее. К том же под маленький баллон проще найти место для установки.

В общем, тут выбор за вами. Тем более, что с появлением композитных появились они разных габаритов — высокие и узкие, низкие и широкие.

Редуктор

Зачем нужен редуктор на газовом баллоне? Он выполняет сразу несколько функций:

• Стабилизирует давление на выходе из баллона.
  • Газ в баллоне находится под высоким давлением, для плиты оно должно быть ниже. Вот этим и занимается редуктор.

  • Когда в баллоне газа остается мало — 5-10% — редуктор давление увеличивает.

• Предотвращает попадание воздуха внутрь. При соединении с кислородом образуется взрывоопасная смесь, так что эта функция также важна.
• Есть модели, работающие как клапан сброса давления. При превышении заданных параметров часть газа выпускается — до нормализации показателей.

Так что редуктор на газовом баллоне помогает повысить безопасность и стабилизирует работу плиты. Без него лучше плиту не подключать. В таком случае, чем больше вы откроете кран на плите, тем более мощный поток газа будет выходить. Кроме того, что это неэкономно, может создать ситуацию, когда баллон начнет прыгать. В общем, без редуктора лучше не эксплуатировать.

Обратите внимание, что для металлических и композитных баллонов используются редукторы разного типа. Потому, при покупке, уточняйте тип баллона и его объем

И главное — для работы с баллоном сжиженного газа нужен редуктор на пропан.

Опасайтесь редукторов Китайского производства….

Если говорить о производителях, лучше брать российскую или европейскую продукцию. Китайские лучше обходит стороной. Даже те, которые прошли сертификацию, сделаны из очень тонкого металла и быстро выходят из строя (начинают травить). К тому же многие не выдерживают размеры штуцеров. При подключении это становится проблемой, так как шланг надевается неплотно, приходится каким-то образом соединение уплотнять.

Шланг для газовой плиты

Купить его можно в магазинах горгаза или в строительных магазинах/рынках. Но обязательно уточните, что вам он нужен для подключения газовой плиты. Правильно называется он «шланг-рукав газовый».  Внутренний диаметр должен быть 16 мм, наружный зависит от вида шланга, на поверхности должна стоять надпись (желтым цветом) о том, что шланг именно газовый.

Бывают такие газовые шланги:

Для подключения баллона к газовой плите нужен шланг длиной около метра — чтобы выполнить условие про расстояние между баллоном и плитой в 0.5 метра и оставить запас на свободу передвижения.

С одной стороны на шланг должна быть установлена накидная гайка с прокладкой. Этот конец подключаем к выходу от газовой плиты. Если покупать просто кусок шланга, можно поставить соответствующий газовый переходник самостоятельно, затянув крепление при помощи металлического хомута (не забудьте про силиконовую толстую прокладку для герметизации). С другой стороны шланг подключается к редуктору — натягивается на штуцер, затем затягивается хомутом (не забудьте хомут надеть на шланг, а потом подключать его к штуцеру).

Виды и их технические характеристики

Существует несколько критериев, по которым разделяют настольные плиты. Прежде всего, это количество конфорок, от которого зависит сфера применения.

• Портативная одноконфорочная плитка часто используется в поездках, походах, на рыбалке. Она может обслужить одного-двух человек. Устройство имеет небольшой размер и маленький вес, работает от цанговых баллонов. Представлена моделями бренда «Следопыт».
• Портативная двухконфорочная плита может обслужить несколько людей. Представлена также разными моделями марки «Следопыт». Особенностью данных приборов является возможность подключения каждой конфорки к собственному баллону.
• Портативная трехконфорочная или четырехконфорочная модель порадует обладателя более широкими функциональными способностями. Такое устройство можно полноценно использовать и дома, и на даче.

Также настольные плиты могут иметь разные по размеру, виду и даже форме конфорки. На выбор размера конфорки влияют габариты используемой посуды.

Что касается формы, наиболее распространенными являются конфорки с круговым пламенем. Некоторые современные плиты имеют особые горелки с двумя или тремя контурами. Это означает, что одна и та же горелка может иметь два диаметра (большой и маленький), что позволяет экономить газ и определять наиболее подходящий режим приготовления пищи.

Существуют также модели с керамической горелкой, конфорками в виде овала (очень удобные для посуды соответствующей формы), треугольные, на которых можно готовить без решетки. Что же касается решетки на плитах, она чаще всего бывает чугунной или выполненной из нержавеющей стали.

По типу использования газа настольные плиты бывают:

• для природного газа, которые подключаются к стационарному газопроводу в малогабаритной квартире;
• для баллонов со сжиженным газом для дачи;
• комбинированные, в конструкции которых предусмотрено подключение и к магистральному газу, и к баллону.

Примером плиты, предназначенной для магистрального, газа является мини-модель Flama ANG1402-W. Это 4-конфорочная плита, в которой одна из конфорок большей мощности обеспечивает быстрый нагрев, а остальные являются стандартными. Поворотные ручки регулируют силу огня.

Плитка покрыта белой эмалью. Металлические решетки тоже эмалированные. Модель дополнена крышкой, невысокими ножками с насадками из резины, полочками для посуды.

Модель Дельта-220 4А является настольной стационарной мини-плитой. Она работает от баллонного газа. Варочная панель снабжена 4 конфорками различной мощности. Корпус и варочная панель имеют белое эмалированное покрытие. Специальная защитная крышка предохраняет стену от загрязнения брызгами жира и жидкостей.

Особым видом настольных плит является комбинированная настольная плитка с духовкой (газовой или электрической). Такая модель ни в чем не уступает обычной стационарной плите и намного расширяет возможности приготовления пищи. Подобные плиты имеют дверцы из двухслойного термостойкого стекла, указатель температуры, часто укомплектованы грилем.

Компактная 4-конфорочная плита с духовкой Hansa FCGW 54001010 имеет небольшие габариты (0,75х0,5х0,6 м), позволяющие установить ее на небольшой площади. Духовка с подсветкой имеет объем около 58 л. Она оснащена термостатом, который помогает проверять температуру внутри. Дверца духовки изготовлена из двухслойного термостойкого, слабо нагреваемого стекла, исключающего возможность обжечься.

Конфорки имеют разный размер: большая – 9 см, маленькая – 4 см, а также две по 6,5 см. Их общая мощность составляет 6,9 кВт. Электроподжиг осуществляется через поворотные ручки. Предусмотрена опция газ-контроля, отключающая газовую подачу в случае затухания огня.

Тонкости определения

Почему взрываются баллоны

Баллоны чаще всего взрываются из-за нарушений при эксплуатации и неправильной техники безопасности. Нельзя ставить баллоны у открытого огня или другого источника тепла. Если вы наблюдаете процесс повышения давления внутри вашего баллона, то нужно обязательно принять меры. От мгновенного повышения температуры жидкость сразу же воспламеняется и образуется шар из огня, на открытом пространстве осколки могут разлетаться на расстояние до 300 метров.

Если вы неправильно заправляете свой баллон, то он тоже может взорваться. Не стоит заполнять баллон «до краёв», хватит и того, что вы покроете его объём на семьдесят или восемьдесят процентов. Заправляйте свой баллон не исходя из максимального объёма, а ориентируйтесь на вес.

Потому что если вы, например, внесёте свой сосуд с газом в тёплое помещение(а перед этим он стоял зимой на холоде), то газ мгновенно начнёт повышение температуры. Есть вероятность, что баллон может просто взорваться, газу ведь просто некуда деться.
