Фекальный насос с измельчителем для туалетов и выгребных ям: типы, устройство, особенности

Запуск и настройка насосного оборудования

Как только все работы по монтажу трубопровода, сборке и установке насосного канализационного оборудования, а также подключению к электропитанию будут завершены, наступает время для проведения испытания смонтированной системы. Важным мероприятием становится регулирование уровня, при котором автоматический поплавковый выключатель будет отключать устройство в аварийных ситуациях.

Начните постепенно заполнять выгребную яму или емкость септика водой, придерживаясь минимально допустимого для данного оборудования уровня жидкости. Продолжайте наполнять резервуар, слегка превысив соответствующую отметку. Если монтаж был выполнен верно, сработает датчик, и будет запущено насосное оборудование.

Лучше провести несколько испытаний прибора, чтобы убедиться в его надежности и работоспособности. Обнаружив малейшие неполадки, вернитесь к начальному этапу работ, проверив правильность выполнения каждого шага. При удачном проведении испытаний закройте приемный колодец. Теперь канализационная система полностью готова к эксплуатации.

Основные разновидности

При всем многообразии моделей такого оборудования, они делятся на несколько категорий:

Агрегаты в погружном исполнении производятся из материалов высокой прочности и оснащаются поплавковым устройством включения/выключения. Корпус герметичен и снабжен прочными прокладками, надежно защищает внутреннее устройство от проникновения агрессивной жидкости. Основная область применения погружных устройств – для откачки содержимого выгребных ям, но настолько же успешно их можно использовать для откачки коллекторных колодцев ливневой канализации. И уж совсем ничто не помещает применять их для пролива огородов. Таким образом, приобретя погружной агрегат, можно решать множество проблем.

Установка такого насоса производится путем закрепления на дне емкости всасывающей трубы, к которой крепится сам агрегат. Поплавковый выключатель обеспечивает своевременное отключение агрегата, не допуская его работы на открытом воздухе. Перекачиваемая субстанция играет роль средства охлаждения. Погружной насос для канализации в частном доме является одним из наиболее надежных агрегатов в своем классе.

Полупогружные фекальные модели характерны уменьшенным размером выходной трубы. Максимальный размер твердых частиц составляет 15 миллиметров. Но такие устройства оснащены разрушителем твердых включений, поэтому с успехом применяются для перекачки стоков канализации в частном доме. Установка полупогружных агре6гатов чаще всего производится на плавающей платформе, при этом их положение всегда соответствует уровню откачиваемой жидкости.

При установке такого агрегата нижняя часть располагается в жидкости, верхняя – выше ее уровня.

Поверхностные насосы обычно устанавливаются вне емкости, поэтому нуждаются в использовании защитного кожуха. Такие агрегаты не отличаются высокой производительностью, а максимально допустимый размер твердых включений составляет не более 5 миллиметров. Тем не менее, длительный срок службы и очень доступная цена такого агрегата делают его весьма популярным у жителей загородных домов.
Насосные канализационные станции бытового назначения предназначены для решения целого ряда специфических задач, связанных с организацией удаления сточных вод. При этом решаются следующие моменты:
- возможность включения в общую систему стоков сантехнического оборудования, располагаемого ниже уровня размещения основной канализационной магистрали. Оборудование позволяет производить подъем жидкости на высоту от 5 до 15 метров, что позволяет размещать бытовую сантехнику в подвальных и цокольных этажах;
- С применением такого оборудования возникает возможность транспортировки сточных вод на расстояние до 100 метров, не беспокоясь о соблюдении правил уклона для самотечных систем. Решается также проблема возможных сезонных подвижек грунтов, деформирующих протяженный трубопровод.
- Использование в канализационной насосной станции измельчителя, позволяет получить откачиваемую субстанцию однородной массы, в результате чего возникает возможность использовать трубы диаметром 40-50 миллиметров.
- Такие установки позволяют ввести в конструкцию угольный фильтр, избавляющий помещение от запаха сточных вод.

Критериями для выбора установки станции являются следующие обстоятельства:

Глубина расположения основной канализационной системы и наличия перепада по высоте между ними и подключаемым сантехническим оборудованием.
Тип сточных вод – температура и характеристика загрязнений.
Расчетный объем канализируемых стоков, предполагаемых к перекачке насосной станцией при использовании в штатном режиме.
Необходимость устройства для работы в автоматическом режиме и выбор способа управления установкой.

Перекачивающие установки бытового назначения выпускаются в компактном исполнении и могут быть установлены непосредственно под мойкой, ванной или за унитазом, не занимая много места.

Сборка и установка оборудования

Для начала следует отметить, что самодельный фекальный насос подойдет исключительно для очистки стоков канализации в небольших частных или дачных домах. В больших по площади строениях со сложной канализационной системой лучше все же устанавливать профессиональное оборудование. Работы по сборке агрегата своими руками нужно проводить в следующем порядке:

Изготовьте клетку для будущего насосного приспособления, сварив стальной каркас из металлических реек и натянув на него сетку с мелкими ячейками, которая будет играть роль измельчителя. Сетка должна быть не слишком мелкой: оптимальный размер ячеек составляет 1х1 см. За счет такой конструкции насосное оборудование не будет засоряться крупными частицами, и агрегат без проблем справится со всеми примесями.
Привяжите к верхней части клетки прочную бечевку или трос.
Поместите насос в клетку и разместите в необходимом месте.

Обратите внимание, что установку агрегата нужно выполнять строго в центральной части выгребной ямы, в противном случае насосное оборудование будет не перекачивать илистые наслоения, а попросту разрушать их. Кроме того, при таком расположении устройство получит защиту от засорения находящимися на поверхности жировыми веществами

Чтобы избежать выхода самодельного аппарата из строя, необходимо ежемесячно выполнять его чистку и заменять фильтр. Чтобы очистить фекальный насос от жировых загрязнений, достаточно использовать горячую воду. Извлеките насосное устройство из ямы и на 5-10 минут поместите в тару с кипятком. Этого времени хватит для растворения жирового налета.

Режущий механизм насоса

Предлагаемые сегодня фекальные насосы могут иметь режущий механизм различного исполнения, однако, все они призваны решать одну общую задачу — измельчать примеси органического происхождения, чтобы иметь возможность удалять однородный сток.

Встречаются и достаточно дорогие модели, которым по силам перерабатывать мелкие камушки и песок. Однако проникать в аппарат они должны только в редких случаях. Если это будет происходить довольно часто, то может привести к выходу из строя оборудования. В зависимости от варианта исполнения режущие механизмы могут быть разделены на следующие типы:

Крыльчатка с режущей кромкой. Достоинством этого варианта является самая простая конструкция и доступная цена. Некоторое время назад этот механизм использовался в подавляющем большинстве моделей, однако, такие установки демонстрировали невысокий уровень производительности.
Двухлопастный нож. В нём лезвия находятся под прямым углом относительно друг друга. Это позволяет с довольно высокой эффективностью измельчать попадающие крупные фракции. Имеются в продаже и такие модели, которые оборудованы тремя лезвиями. Модели подобного исполнения способны обеспечить более высокий уровень производительности и надежности.
Комбинированный режущий механизм. Измельчитель подобного исполнения предусматривает три лезвия, которые вплотную примыкают к перфорированной мембране, выполненной из износоустойчивого материала. При этом работа измельчителя не ограничивается только рассеканием ножом. Вдобавок к этому попадающие включения подвергаются протиранию, что обеспечивает диафрагма. За счет наличия подобного режущего механизма создаваемая смесь имеет однородную структуру и подходит для доставки по трубам, имеющим небольшой диаметр.

Средний сегмент (от 4000 до 15 000 руб.)

Модели снабжены мощными двигателями и выполнены в чугунном корпусе. Благодаря этому имеют высокую производительность, хорошо справляются с перекачкой густых масс. Из-за достаточно большого веса используются в основном стационарно в системах канализации загородных или деревенских домов.

ДЖИЛЕКС Фекальный 330/12

Плюсы

большой напор
глубина погружения 8 м
качественная сборка

Минусы

нет измельчителя

От 5 296 ₽

Мощная модель с умеренным весом. Уверенно справляется с густыми фекальными массами. Хорошо перекачивает воду с песком и илом, однако из-за отсутствия измельчителя, частицы размером более 25 мм могут вывести его из строя. Основная сфера применения – откачка колодцев (обычных и канализационных) и выгребных ям.

Sturm! WP9775SW

Плюсы

чугунный корпус
низкий шум при работе

Минусы

недостаточно острый измельчитель

От 6 700 ₽

Хороший вариант для стационарного использования в системе канализации загородного или деревенского дома. Модель обладает высокой производительностью, умеренным электропотреблением, низким уровнем шума и вибрации. Наличие измельчителя позволяет агрегату справляться даже с густыми массами.

PATRIOT FQ500

Плюсы

чугунный корпус
качество сборки

Минусы

короткий питающий кабель
нет измельчителя

От 5 760 ₽

Отличная модель средней цены для септика в небольшом дачном домике. Качественная сборка, двигатель из нержавеющей стали и чугунный корпус обеспечат длительную безаварийную работу. Мощность 500 Вт не позволяет хорошо перекачивать густые сточные массы, поэтому в канализационном колодце необходимо использовать биореагенты.

Область применения, разновидности

Фекальный насос — это устройство
для перекачки жидкостей с определенной степенью вязкости (не воды). Используется
для выполнения различных задач:

измельчение стоков и посторонних предметов перед подачей в напорную сеть. К таким установкам относятся туалетные насосы с измельчителем для принудительной канализации;
доведение пульпы до однородного состояния при выкачке выгребных ям или приемных секций септиков в канализационных системах частных домов;
очистка небольших открытых водоемов от ила, зарослей тины;
откачка грязной воды из подвалов, колодцев прочих емкостей после наводнения, затопления или подъема грунтовых вод.

Фекальный насос с измельчителем для канализации используется широко и не ограничивается только системами водоотведения. Такое разнообразие способов применения вызвало обширное производство. Есть конструкции, способные работать в разных условиях.

Погружной насос

Погружной насос для канализации с измельчителем
способен удалять вязкие жидкости с наличием посторонних предметов, органики,
кусков ветоши или веток растений. Измельчитель позволяет привести жидкость к равномерной
консистенции и исключить образование засоров.

Погружные насосы используются для перекачки пульпы
из емкостей, углублений, подвалов или погребов. Для работы их корпус и детали
делаются из прочных материалов, устойчивых к воздействию воды и агрессивных
химикатов. Используются:

нержавеющая сталь;
чугун;
полимерные материалы (пластик, полиэтилен и т.п.).

Погружные насосы способны
работать только когда их корпус полностью скрыт в жидкости. Для определения
глубины они оснащены специальным поплавком. Он же служит сигнальным
устройством, отключающим насос при слишком малой глубине стоков. В системах канализации подобные
устройства используются только для откачки пульпы из резервуаров при очистке.

Полупогружной тип

Эта группа насосов работает с
погружением на небольшую глубину. В жидкость опускают только сам насос, а
электромотор остается на поверхности. Контроль за положением установки
обеспечивает специальный поплавок. Полупогружные насосы требуют сложной
установки. Их принято относить к установкам стационарного типа. Применяют
подвеску на определенной высоте, с помощью системы тросиков. Поскольку измельчитель для канализации
в комплект подобных конструкций не входит, подробно рассматривать эти насосы
нецелесообразно.

Поверхностные установки

Установки поверхностного типа
используются для принудительной
перекачки стоков из емкостей или для подачи жидкостей в напорных системах. Само
устройство располагают неподалеку от резервуара. В жидкость погружают
всасывающий патрубок и перекачивают ее в подготовленную бочку, цистерну или
иную емкость. Именно таким образом устроен насос-измельчитель для канализации напорного типа
в частных домах, расположенных в низинах или на склонах. Чаще всего он
подключается прямо к выпускному патрубку унитаза, чтобы не увеличивать
расстояние и не создавать опасность засорения трубы. Туалетный насос оформлен в стилистике сантехнических приборов —
у него белый пластиковый корпус, присоединенный непосредственно к унитазу.
Выход подключен к напорной части системы.

Насосы поверхностного типа отличаются удобством эксплуатации, простотой обслуживания и надежностью конструкции. Они обладают определенной мобильностью, могут быть быстро перемещены в другое место работы. Пульпа, которую направляет измельчитель в канализационную трубу, имеет однородную консистенцию. Это снижает риск появления наслоений, засоров или пробок. Кроме этого, прочистка труб становится проще, так как подача жидкости под давлением постоянно удаляет со стенок прилипшие частицы. Подобные конструкции поддерживают внутреннюю полость труб в рабочем состоянии. Это позволяет отказаться от услуг аварийной службы.

Подготовительные работы перед проведением откачки

Ознакомившись с преимуществами и принципами работы фекального насосного оборудования, можно сделать выбор, приемлемый для конкретной системы. Если планируется автоматический режим отведения нечистот из ямы, понадобится погружная модель фекального насоса. Погружной агрегат справится со своей функцией, когда расстояние до дна помойной ямы превышает три метра или септик расположен так, что к нему невозможно приблизиться цистерне ассенизатора.

Если откачка канализационных вод в ассенизатор или специальный отстойник будет происходить от случая к случаю — здесь будет уместной поверхностная установка. После выполнения очистки, установку можно отсоединить и применять для других целей без предварительной очистки.

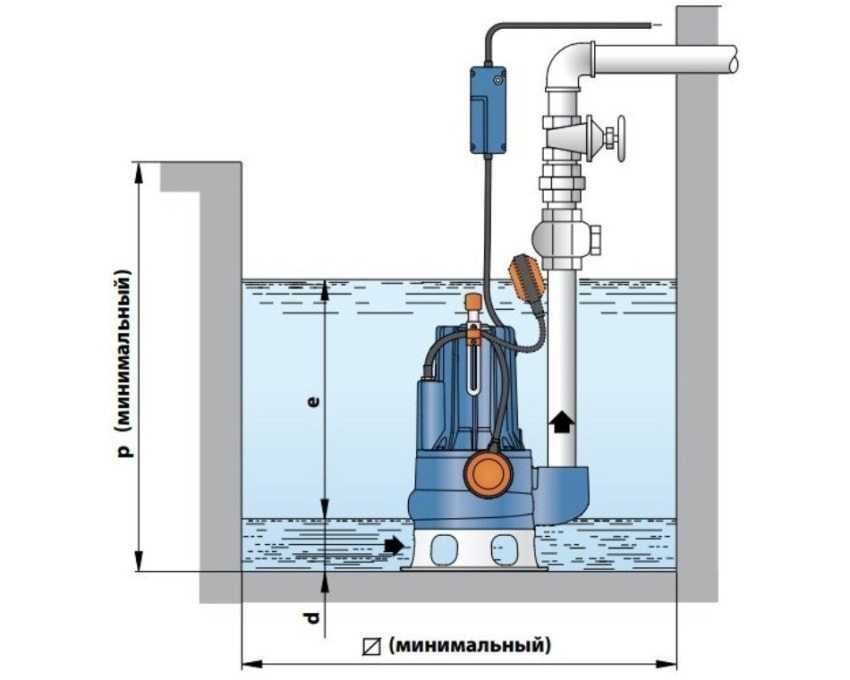

Схема расположения насоса внутри септика или выгребной ямы

Дорогой сегмент (от 15 000 руб.)

Устройства с максимальной производительностью, надежностью и высокой ценой. В конструкции использованы чугун и высококачественные нержавеющие сплавы. Вес изделий доходит до 40 кг и более, поэтому они монтируются стационарно. Эти фекальные насосы часто используются для откачки канализации в частном доме.

Pedrollo BCm 15/50 (MCm 15/50)

Плюсы

надежность
производительность
поплавковый выключатель

Минусы

умеренный вес

От 18 000 ₽

Надежный агрегат известного итальянского производителя для использования в автономной системе канализации. Мощный двигатель и конструкция рабочего колеса обеспечивает перекачку сильно загрязненных густых жидкостей с твердыми фракциями размером до 50 мм. Идеально подходит для больших домов индивидуальной застройки, коттеджей и пентхаусов. Изделие тяжелое (34 кг), поэтому монтируется стационарно.

SFA SANIPUMP

Плюсы

надежность
измельчитель
низкий вес

Минусы

дорог

От 32 987 ₽

Мощный и надежный агрегат, оснащенный измельчителем. Единственная модель в обзоре, которая выдержит высокотемпературный тест – благодаря защите от перегрева работает с водой, нагретой до +70ºС. Обычный способ монтажа – стационарный, однако незначительный вес позволяет при необходимости использовать насос для откачки жидкости из других мест. Хороший выбор для загородного дома.

Grundfos SEG.40.15.2.50B

Плюсы

напор 26 метров
измельчитель
штекерное подключение кабеля

Минусы

цена
вес

От 73 180 ₽

Современная, производительная модель. Обеспечивает работу автономной канализационной системы на 2-3 частных дома. Особенности конструкции – уплотнительные картриджи на валу, специальные шарикоподшипники, датчики температуры в статоре – обеспечивают длительную безаварийную работу. Штекерное подключение позволяет выбрать любую длину питающего кабеля. Самая дорогая и технологичная модель в обзоре.

Подготовительные работы перед проведением откачки

Схема расположения насоса внутри септика или выгребной ямы

Для определения требуемого напора, необходимо к количеству метров по вертикали добавить расстояние транспортировки по горизонтали (на 10 метров добавляют один метр). К примеру, если надо поднять загрязненные массы на высоту 4 м и прокачать их 20м горизонтально, то требуемый показатель напора у насоса должен равняться 7 м (4+2+1 запаса). Полезный совет! Прежде чем начать очистку стоковой ямы, необходимо разбавить густые массы канализации небольшим количеством воды. Вода должна покрыть нечистоты приблизительно на 5-7 см. После этого в яму заливаются бактериальные средства для разжижения фекальных масс.

По каким критериям выбрать

Классификация насосов для фекальных ям включает в себя несколько подразделов. Первый – это насосы бытовые или промышленные. Отличаются они друг от друга мощностью и напором. У бытовых обе характеристики намного ниже.

Если стоит задача обеспечить откачку выгребной ямы на дачном участке, при выборе насоса необходимо учитывать следующие критерии:

мощность, – за какое время и сколько стоков насос может перекачать;
напор прибора – на какую высоту насосная установка может поднять стоки;
температура перекачиваемой среды;
агрессивность среды;
материал, из которого агрегат изготовлен;
присутствие/отсутствие в конструкции измельчителя.

Предпочтение лучше отдавать моделям с измельчительными ножами. С учетом объема ямы надо выбирать мощность агрегата.

Функциональность погружного фекального насоса

Увидев название бытовой фекальный насос для дачи, сразу становится понятно его основное назначение, но область применения данного оборудования может быть значительно шире. Неприхотливость и простота использования погружного фекального насоса позволяет использовать его в домашнем хозяйстве в таких целях:при расположении участка на болотистой местности или в низине, часто возникают ситуации, когда происходит подтопление подвальных помещений. Достаточно сделать в таких помещениях приямки и при помощи указанного оборудования вы сможете быстро откачивать воду. Наличие поплавкового выключателя позволяет работать такому оборудованию в автоматическом режиме.
Бывают ситуации, когда вследствие наводнения, резкого таяния снега и других стихийных бедствий происходит подтапливание не только подвальных, но и жилых помещений. С указанной проблемой вы быстро сможете справиться с помощью погружного фекального насоса. Наличие в нем измельчителя позволяет не бояться, что в насос попадет мусор или грязь.
При наличии ливневой или дренажной канализации это оборудование можно использовать как дренажный насос, с его помощью можно опорожнять камеры септика.
У многих владельцев на участках есть искусственные водоемы, бассейны, которые необходимо периодически очищать и менять в них воду. С этим отлично справится данное оборудование, которому не страшен ил или другие отложения.
Если рядом с вашим участком есть водоем или река, то вы можете использовать такой насос для организации системы орошения. Учтите, что это оборудование имеет высокую производительность, поэтому подавать воду непосредственно на участок с его помощью нецелесообразно, но оно может использоваться для наполнения водой различных емкостей.

Как видите, такое оборудование, кроме своего основного назначения, будет очень полезным в любом домашнем хозяйстве при выполнении других необходимых задач.

Сфера применения фекальных насосов с режущим механизмом

Такие агрегаты, как фекальные насосы с измельчителем способны решать множество задач, что и обусловило их широкое распространение:

удаление канализационных стоков от сантехники, которые находятся ниже, чем канализационная сеть;
поддержание в чистоте септиков и выгребных ям;
удаление воды из дренажного колодца, ливневки и иных водозаборных объектов;
удаление из системы канализации илистых отложений.

Эффективным решением является размещение этих аппаратов в канализации предприятий перерабатывающей и пищевой промышленности, стоки которых содержат органические отходы.

Устройство погружного фекального насоса

Несмотря на то, что существуют различные модели указанного оборудования, в этом вы можете убедиться, почитав каталог, но их устройство практически у всех одинаковое.

Выполнены они в виде цилиндра, верхняя часть которого представляет собой электронасос, защищенный металлическим, а в некоторых случаях пластиковым корпусом. Кабель питания подключен герметично, а чтобы была возможность фиксировать насос, на его корпусе есть надежная рукоятка, к которой крепится трос.

Между электронасосом и рабочей камерой находится камера, которая заполнена маслом, оно не только обеспечивает смазку вала и подшипников, но еще он служит для отвода тепла, возникающего при работе оборудования.

Насос выполнен в форме «улитки», внутри ее расположена крыльчатка, которая при вращении создает давление, за счет чего и перекачивается жидкость. Она подается в патрубок, который может быть стационарным или есть возможность изменения его направления, на нем есть крепления для установки шлангов по типу пожарных рукавов.

К нижней части насоса прикреплена опорная платформа, в которой есть отверстия для поступления жидкости, а чтобы измельчать отходы, может быть установлен насос измельчитель, ножи которого перебивают твердые включения.

Есть несколько видов режущих механизмов:

Перед входом в камеру на валу находится крыльчатка, лопасти которой остро наточены и они выполняют роль ножей.
Нож-крыльчатка может вращаться вплотную к плоскости нижней крышки рабочей камеры, то есть работает по типу мясорубки.
Нож может быть выполнен в виде цилиндра и иметь две режущие кромки. Возле выходного отверстия делают выступы, которые вместе с ножом перебивают отходы по типу работы ножниц.
Может быть установлен неподвижный нож, а пару ему составляют грани лопастей крыльчатки.
Может быть крыльчатка особой формы, при этом ее лопасти переходят в острые ножи.

Каждый тип режущего механизма хорошо выполняет свою функцию, но во время приобретения насоса обязательно узнайте, есть ли возможность купить запчасти для ремонта измельчителя.

Большинство моделей имеют встроенный датчик уровня жидкости и если она меньше определенного уровня, то они автоматически отключаются. Когда емкость будет пустой, такое оборудование отключится, что позволяет организовать его работу в автоматизированном режиме.

На что обратить внимание при выборе фекального насоса с режущим механизмом

На текущий момент на рынке насосного оборудования представлено большое количество различных моделей, из-за чего очень трудно принять правильное решение в пользу наиболее подходящего варианта. Прежде всего, эта проблема актуальна для тех потребителей, которые не представляют, какие характеристики следует учитывать в первую очередь:

частота и срок службы;
глубина погружения насоса;
расстояние между точкой забора и местом слива;
уровень производительности;
диаметр канализационной трубы. При его выборе необходимо обеспечить соответствие с диаметром патрубка насоса при условии, что у аппарата нет возможности установить переходники;
чистота удаляемых вод и диаметр включений;
мощность двигателя входит в число ключевых параметров, которые определяют производительность и долговечность оборудования. При этом следует помнить, что, выбирая более мощную модель насоса, расход электроэнергии при эксплуатации такого агрегата увеличится.

Область практического использования

Зона практического применения фекальных насосов с измельчителем для выгребных ям достаточно обширна. Ключевой особенностью агрегата, помимо откачки, является измельчение попадающих в канализацию мелких мягких предметов. Предприятиям, использующим производство и реализацию продуктов питания, зачатую приходится сталкиваться с ситуацией засора канализации. Именно на таких производствах имеет смысл установить фекальный насос с измельчителем.

Многофункциональность в применении делает такое устройство незаменимым в организации самостоятельных систем канализации дачи и для ведения приусадебных хозяйств. Агрегат можно применять для откачки сточных канализационных масс из отстойников и выгребных ям, осушения и очистки небольших водоемов на участке, устранения последствий сильных ливней и таяния снегов.

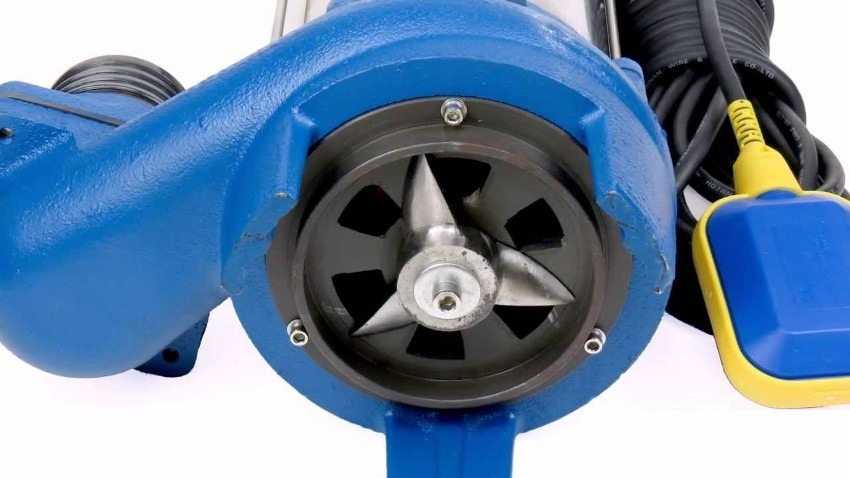

Измельчение отходов происходит с помощью встроенного ножа

Обобщенный перечень областей, где будет необходимым использование фекального насоса для выгребных ям:

удаление содержимого выгребных ям и отстойников;
очистка искусственных и естественных водоемов;
осушение подвальных помещений, колодцев, погребов от затопления сточными или талыми водами;
полив приусадебного участка жилого дома (редко);
откачка канализационных масс в стояк, в случае отсутствия должного уклона труб канализации;
использование в отраслях производства пищевых продуктов и кулинарии, где высока вероятность попадания в канализацию бытовых и органических отходов;
применение в системе канализации организаций массового досуга, отдыха и спорта (гостиницы, столовые, кафе, стадионы).

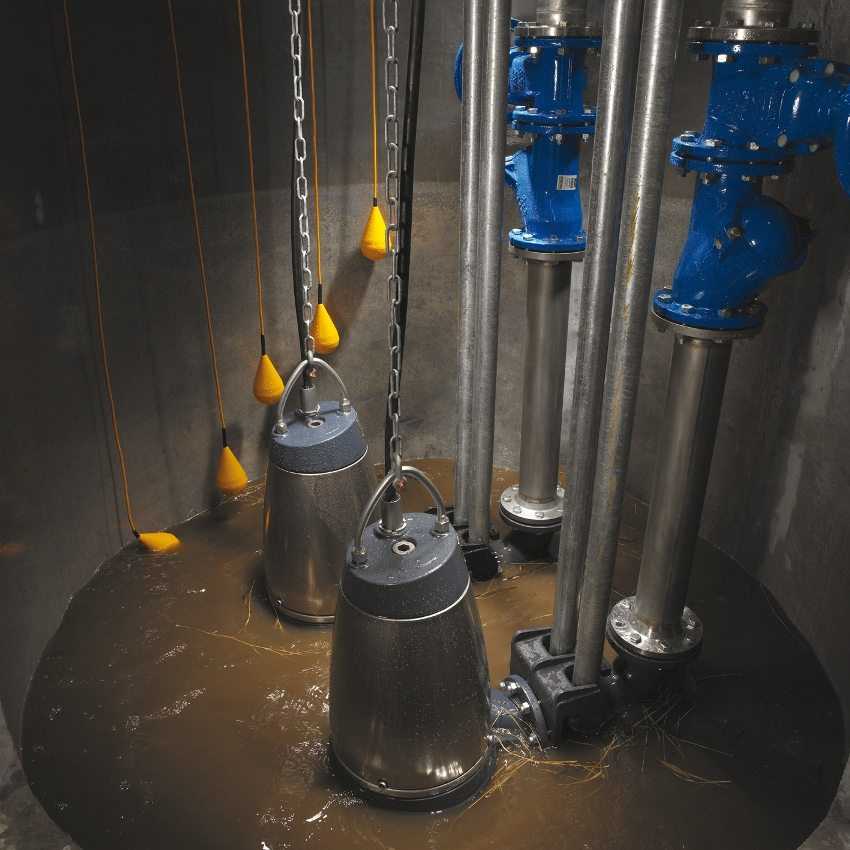

Размещение фекального насоса с измельчителем внутри выгребной ямы
