Выбор того или иного метода подключения бойлера к водопроводу обуславливается материалом труб и схемой их прокладки по всему дому.

Полипропиленовые трубы

Присоединение к ПП-трубам выполняется с применением специального паяльника и трубореза. Для разводки труб мастером используются тройники из полипропилена, а установка крана производится с использованием муфты МРН.

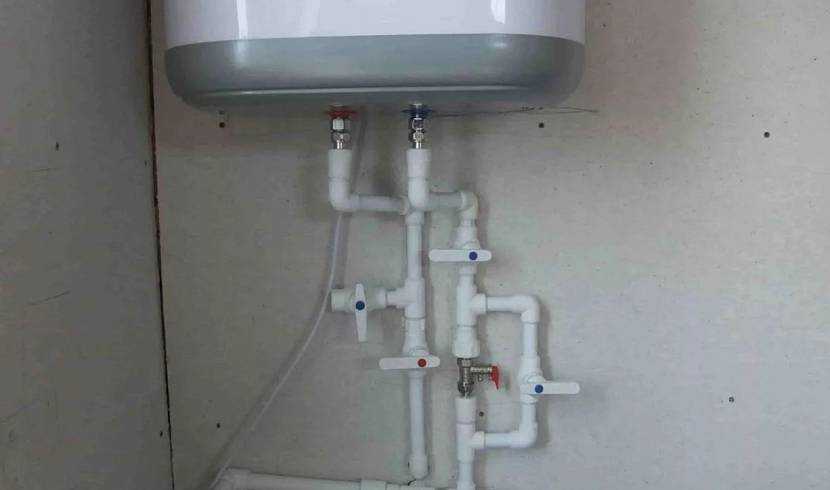

Подключение водонагревателя к PP-трубамИсточник remontstroy.net

Само подсоединение при наружной проводке не создает никаких затруднений. При спрятанных трубах под декоративные панели, перед тем как подключить бойлер, мастер производит вскрытие обшивочного слоя.

Металлопластиковые трубы

Такие трубопроводы, как правило, укладываются открыто. Существует множество различных фитингов, поэтому возможна реализация любой монтажной схемы.

Для врезки мастера преимущественно используют тройники. К ним в соответствии со способом размещения трубопровода и места расположения бойлера подключаются дополнительные трубы или вводные гнущиеся шланги.

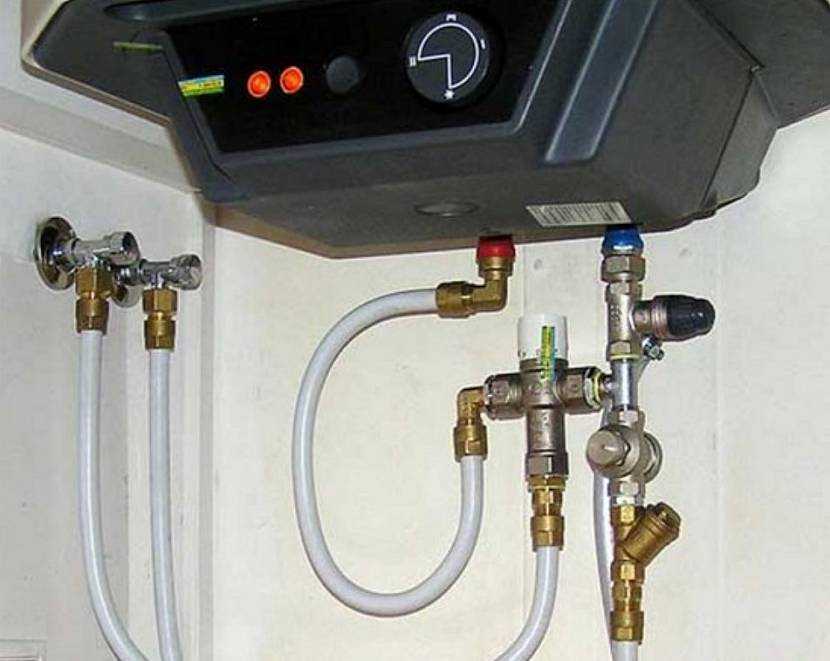

Подключение нагревателя к металлопластику с применением компрессионных фитинговИсточник hagga.ru

Стальные трубы

При подключении бойлера к стальному трубопроводу мастер может использовать сварку или заменить ее использованием специального приспособления – обоймы-тройника. Элемент выглядит как хомут с небольшим ответвлением, надевающимся на трубу и надежно зажимающийся винтами. Для повышения плотности соединения мастер устанавливает прокладку из резины. Перед монтажом в обязательном порядке перекрывается поступление воды.

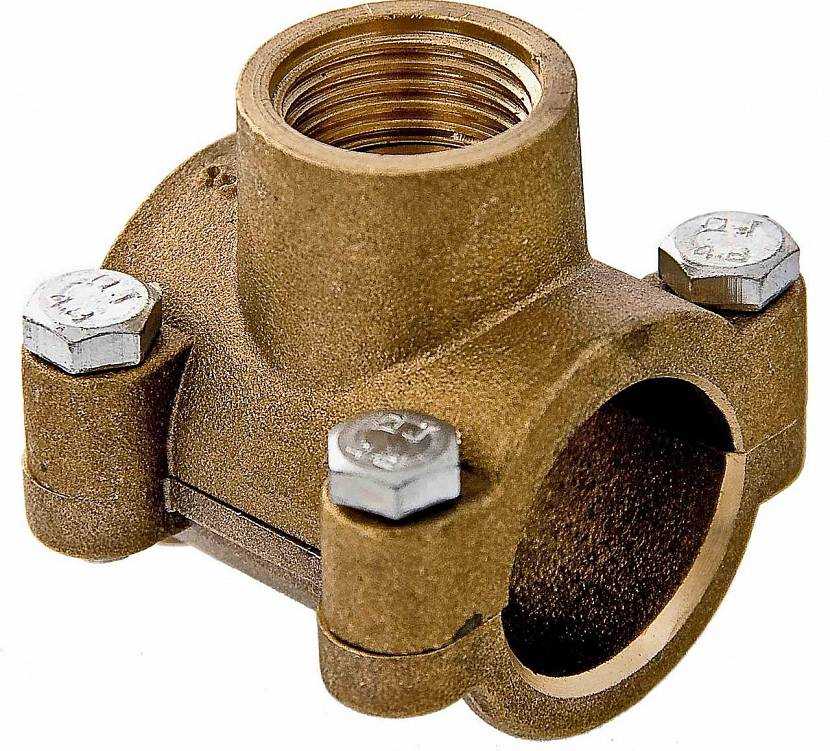

Тройник-обоймаИсточник o-vannoy.ru

Участок трубы обязательно очищается от имеющейся краски, грязи, удаляются очаги коррозии. По окончании монтажа в трубе через ответвление тройника проделывается отверстие. Для этого мастер дополнительно использует специальную втулку – она защищает внутреннюю резьбу от деформирования. Кран накручивается на резьбу ответвления, к нему подсоединяется подводящий шланг нагревательного прибора.

Схема установки накопительного водонагревателя – определим в каком месте лучше расположить, какие инструменты и материалы нам понадобятся

Выбор места размещения водонагревателя зависит от его вида. Устройства напольного типа имеют значительные габариты  и требуют много места в помещении. Тем более что вокруг агрегата должно быть достаточно пространства для обслуживания и ремонта.

Поэтому такие устройства приобретаются только в том случае, если имеется обширное помещение для его размещения.  Установка водонагревателя не сложна и подробно описана в соответствующем разделе инструкции по эксплуатации.

Кроме сочетания указанных условий, нужно, чтобы место его расположения было максимально приближено к точкам потребления горячей воды, что позволит сократить тепловые потери при прохождении по трубам.

Смотреть видео

1. Установить агрегат на выбранное место. Тщательно выставить его по горизонту, используя строительный уровень. Для этого в нижней части устройства имеются регулировочные винты. При необходимости используются пластины из любого, достаточно прочного, листового материала.
2. Монтаж трубопровода, подключение бойлера и предохранительного клапана для обеспечении безопасности. Предназначение предохранительного клапана – защита накопительной емкости от деформации и повреждения при увеличении давления или температуры. Для выполнения этих работ понадобится набор инструментов сантехника, а также специфический инструмент для выполнения стыковки отдельных элементов трубопровода в зависимости от материала труб.
3. Монтаж электропроводки и заземление Поскольку водонагреватели имеют значительную мощность, устанавливается отдельная проводка для подключения к электрической сети. Сечение провода подбирается в зависимости от мощности, подключение производится через отдельный автомат на 9-16 ампер. При прокладке линии может понадобиться инструмент для штробления канала в стенах, электромонтажный инструмент, дрель для сверления отверстий в стенах.
4. Для навесных бойлеров понадобится крепление по системе «дюбель – винт» или специальные крюки для подвески. Слабые стены-перегородки укрепляются дополнительной металлической пластиной или сварной металлической рамой из стального уголка.

Монтаж трубопровода упрощен из-за максимального приближения агрегата к точке расхода воды.

Смотреть видео

Смотреть видео

Выбор водонагревателя и места для монтажа

При выборе накопительного нагревателя воды требуется учесть его основные отличительные параметры:

Производительность
Правильно подобранный параметр производительности даст возможность всем пользователям регулярно пользоваться горячей водой в достаточном количестве.

Мощность
Этот параметр касается электрических накопительных моделей. Наличие высоких мощностных характеристик ускоряет процесс нагрева воды, но может стать помехой при подключении. Электрическая проводка помещений имеет свои показатели силы тока. Превышение допустимой нагрузки на электролинию приведёт к повреждению последней или постоянному срабатыванию защитной автоматики.

Габариты
Разный объём бака нагревателя напрямую связан с габаритами всего устройства. Выбирая прибор, следует заранее знать, где от будет монтироваться и сопоставлять параметры пространственной зоны с размерами бойлера.

Способ установки
Он может быть:

• горизонтальным;
• вертикальным;
• настенным;
• напольным.

Выбор любой разновидности диктуется возможностями монтажа и предпочтениями владельца.

Общую массу
Большинство накопительных водонагревателей крепятся на стену. При выборе стоит подсчитать суммарную массу устройства и находящейся в нём воды.

При монтаже нужно всегда учитывать прочностные показатели материала, из которого сделаны стены и просчитывать их возможность выдерживать нагрузки крепежей бойлера.

Выбирая место для установки нагревательного бака, нужно:

1. Обеспечить возможность его удобного подключения и последующего обслуживания.
2. Подобрать место для установки, которое бы позволило разместить оборудование максимально комфортно для окружающих.
3. Учесть удобство управлением бойлером, создать доступ к органам регулировки мощности и включения-выключения устройства.

Всегда стоит учитывать возможность аварийной утечки жидкости и расположить прибор в месте, где последствия такой аварии будут минимальные и легко устранимые.

Рекомендации по размещению бойлера

Бытовые водонагреватели (водоподогреватели) делятся на проточные и накопительные модели. Первые компактны и обычно устанавливаются под раковиной на кухне или в ванной. С одной стороны к ним подключается шланг от крана холодного водопровода, а с другой – отвод на смеситель либо душевую лейку. Такую технику подключить к воде так же просто, как выполнить подключение унитаза или кабинки для душа. Надо лишь затянуть пару гаек на трубах, не забыв про ФУМ-ленту.

Схема подключения накопительного водонагревателя

С бойлерами (накопительным аналогом) все несколько сложнее. Схема подключения здесь немного иная. Это оборудование представляет собой наполненный водой котел, в котором нагрев жидкости происходит благодаря работе газовой горелки или ТЭНа. Сначала такая колонка наполняется из трубопровода ХВС, а потом уже по мере нагрева и необходимости отдает нагретый до 40–750 С “кипяток” в трубу ГВС.

Виды бойлеров и водонагревателей

Устанавливается накопительный водонагреватель в квартирах и частных домах:

• на кухне над или под раковиной;
• в санузле (туалете);
• в подсобном помещении.

Но чем ближе его расположить к стояку холодного водоснабжения, тем проще будет сделать подключение бойлера к ХВС. Меньше расстояние от колонки до водопровода – меньше труб придется прокладывать. Главное чтобы стена, на которую в планах крепить водонагревательную технику, оказалась в состоянии выдержать ее вес.

Варианты размещения бойлера в доме

Подключение к электросети

Подключение водонагревателя через тройник.

Следует подробнее ознакомиться с тем, как происходит подключение нагревателя воды к электросети. Понадобится приобрести новый сетевой кабель, чтобы подключить его к щиту питания. Это необходимо, чтобы избежать негативных последствий использования нагревателя воды. Во время подключения не следует забывать о цветах оплетки. Желтый цвет отвечает за заземление, синий — рабочий нулевой, а коричневый представляет собой фазу.

Для заземления ни в коем случае нельзя использовать трубопровод для водоснабжения, газовую или другую трубу. Если качество воды в квартире оставляет желать лучшего, желательно купить и установить фильтр грубой очистки. Если этого не сделать, то конструкция может в скором времени выйти из строя.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Необходимое оборудование

Когда человек уже определился с выбором источника, тогда с уверенностью можно приступать к составлению расчетов и чертежей. Первое, что нужно сделать – это определиться с выбором оборудования.

Насос

Для начала нужен насос, который является как «мозгом», так и «сердцем» системы водоснабжения. Поэтому на его покупке не стоит экономить. Выбирать насос необходимо с расчетом динамического уровня воды плюс сорок метров и плюс 20%, чтобы увеличить давление.

Трубы

Они являются «артериями», без которых невозможно подать воду в кран. Для не очень глубоких скважин, а также для укладки в землю подойдут полипропиленовые трубы. Они выдерживают давление до десяти атмосфер. А те, которые предназначены для и холодной, и горячей воды, выдерживают уровень давления до двадцати атмосфер. Покупая трубы для водоснабжения нужно учесть и другие тонкости.

Вот основные моменты, на которые стоит обратить внимание:

Если взять трубы, имеющие толстые стенки, то они могут немного заузить проход, и насос будет от этого работать с большей нагрузкой.
Производя монтажные работы своими руками, нужно с особым вниманием следить за запайками, чтобы не пришлось вынимать весь ствол с насосом, полным воды.
При сильных морозах работать с трубами невозможно.
Муфты нужно покупать от того же производителя, что и трубы.

• Обязательно необходимо ознакомиться с инструкцией по эксплуатации, чтобы знать, сколько нужно нагревать и охлаждать их.
• Нельзя паять грязные или мокрые трубы, их нужно очистить и высушить, и лишь затем приступать к работе.
• Если соединения комбинированные, то устанавливать их нужно на лен и герметик.
• Испытывать трубы под давлением нужно, только установив и загрузив насос на глубину.

Металлические фитинги

Это неотъемлемые элементы системы водоснабжения. К ним относятся обратный клапан, который устанавливается на самом выходе насоса, металлические или пластиковые вентили, разные муфты, тройники и другие элементы.

Трос страховочный

Сам насос буквально висит на трубах, а трос используется как страховка, а также помогает при опускании и поднятии его. Чем глубже будет находиться насос, тем толще должен быть диаметр троса. Если глубина расположения около тридцати метров, то трос должен быть диаметром до 3 миллиметров. Более тридцати метров – диаметр троса должен быть до 5 миллиметров.

Гидроаккумулятор

Покупая мембранный бак, необходимо рассчитывать количество людей, которые проживают в доме. Обычно покупается бак на 50 литров.

Как установить электрический бойлер самостоятельно

Процесс монтажа накопительного бойлера начинаем с выбора места для его крепления в ванной комнате либо санузле. Наш выбор пал на стену над унитазом в санузле, где он точно никому не будет мешать. Следует обязательно учитывать, что стена должна выдержать нагрузку бойлера, поэтому от монтажа бойлера на не усиленные перегородки из гипсокартона стоит воздержаться. Если бойлер имеет объем 50 л, стена должна выдерживать двойную нагрузку, то есть 100 кг. Наш бойлер, например, рассчитан на 80 л воды.

При креплении бойлера определяемся с нижней точкой расположения бойлера и отметить её карандашом на стене. Замеряем расстояние от нижней точки до крепёжной планки на бойлере (она прочно приварена к корпусу бойлера) и опять отмечаем полученное расстояние на стене. Сверлим два отверстия. Крепежная планка отверстий не имеет, а анкеры с крючком на конце просто зацепляются за ее край.

Если стена из кирпича, бетона или дерева, то для работы используем перфоратор с победитовым сверлом (для деревянной стены — используем обычное сверло по дереву) диаметром, чуть меньше чем пластмассовый дюбель. Затем вставляем пластмассовый дюбель в отверстие (если нужно — вбиваем), и вкручиваем металлический анкер—крюк до того момента, пока он не перестанет поворачиваться. Обычно достаточно глубины 10 — 12 см. Вешаем бойлер, зацепив крюки анкеров за крепёжную планку на бойлере.

В принципе, процесс подвески бойлера завершен. Как видите, в нем нет ничего принципиально сложного.

Затем подключаем бойлер к водопроводу. Для этого нам понадобятся гибкие шланги.

Можно также использовать трубы металлопласта или полипропилена. Но это обойдется дороже, а монтаж потребует больше времени.

Снизу бойлера есть две трубки. Одна с синим опознавательным пластиковым кольцом для подачи холодной воды.

Вторая, выходная, для горячей воды, с красным кольцом соответственно.

В месте, где идет подача холодной воды, должен быть установлен предохранительный кран. Он идет либо в комплекте с бойлером, либо докупается отдельно.

Сначала прикручиваем предохранительный кран, предварительно намотав на резьбу уплотнительную ленту или сантехнический лён.

На предохранительный клапан снизу прикручиваем один конец гибкого шланга.

Здесь уплотнительная лента не нужна, так как в гайке шланга есть специальная резиновая прокладка, выполняющая ее роль.

Теперь точно также прикручиваем один конец другого гибкого шланга к трубке, из которой будет выходить горячая вода. Аналогично без уплотнительной ленты.

Займемся соединением свободных концов гибких шлангов. Конец шланга, к которому поступает холодная вода, соединяем с водопроводной трубой.

Обратите внимание, что предварительно нужно поставить на этом месте кран или вентиль, чтобы иметь возможность перекрыть подачу воды в бойлер при его замене или неисправности. Свободный конец другого шланга соединяем с трубой, ведущей к смесителю. Свободный конец другого шланга соединяем с трубой, ведущей к смесителю

Свободный конец другого шланга соединяем с трубой, ведущей к смесителю.

Надо сказать, что перед подключением бойлера, уже были выведены тройники на водопроводных трубах. Если у вас нет достаточного опыта работы с сантехникой, эту работу лучше доверить профессионалам!

Всё, что касается водопроводной части, на этом этапе соединено друг с другом.

Теперь подключаем электрическую часть. У водонагревателей типа «Thermex» есть хорошая особенность: кабель для подключения вместе с вилкой и специальным предохранительным реле идет в комплекте и уже соединен с бойлером. В противном случае, все это придется приобретать отдельно.

Благодаря тому, что все уже подключено, нам не пришлось открывать крышку бойлера, где находятся контакты. Достаточно было заранее установить розетку с заземлением недалеко от бойлера.

Включаем кран подачи холодной воды, проверяем герметичность соединений. Если все нормально (сухо без протечек), можно включить вилку бойлера в розетку.

На корпусе бойлера должна загореться лампочка-индикатор. Устанавливаем необходимую температуру воды с помощью регулятора температуры, расположенного на нижней части бойлера.

Материал

В накопительных водонагревателях самым важным является материал изготовления бака. Они могут быть из обычной стали либо нержавеющей. Обычную дополнительно покрывают эмалью. Естественно, баки из нержавеющей стали надежнее и долговечнее. Эмалированные же быстрее приходят в негодность. Но, соответственно, нержавеющие стоят на порядок дороже обычных. Для продления жизни эмали дополнительно устанавливают магниевые аноды, которые периодически необходимо менять. За их состоянием следит датчик.

Что касается проточных водонагревателей, то они могут быть сделаны из:

• меди — она быстро греет воду, так как обладает прекрасными теплопроводными свойствами;
• нержавеющей стали — такие изделия долговечны, но нужно учесть, что вода не должна быть очень жесткой;
• пластика — они не очень долговечны, но зато отличаются низкой стоимостью.

Самыми надежными устройствами являются медные. Но цена у них довольно высока.

Как установить?

Нагреватель должен быть подключен к сети водоснабжения с давлением не более 0,6 МПа, а минимальное давление не может быть ниже 0,1 МПа (около 1 бар). На трубе подачи холодной воды должен быть установлен предохранительный обратный клапан. Клапан не должен монтироваться непосредственно над нагревателем. Выход предохранительного клапана должен оставаться открытым, то есть соединен с атмосферой.

Не должно быть устройства (например, предохранительного) между предохранительным клапаном и нагревателем. В то же время разрешен тройник, на котором находится сливной клапан, позволяющий опорожнять резервуар. Если давление в сети водоснабжения превышает значение 0,6 МПа, необходимо его уменьшить с помощью регулировки клапана.

Установка нагревателя

Нагреватель должен устанавливаться квалифицированным персоналом, который обязан позаботиться о свободном доступе к устройству в случае дальнейшего обслуживания или быстрой его замены. В зависимости от конструкции агрегат крепится при помощи винтов к отверстиям на его задней стенке. Установка обязательно должна быть проведена на несущей стене здания. Это вызвано значительным весом нагревателя, заполненного водой.

Аппарат с большой емкостью бака может обеспечить несколько точек отбора воды. Нельзя сгибать соединительные патрубки на корпусе. Это может привести к повреждению антикоррозионной защиты эмалированного бака.

Первый запуск

После установки водонагревателя необходимо заполнить его водой. После заполнения проверяется герметичность и качество крепления. При необходимости нужно хорошо затянуть все винты. Если утечек нет, нагреватель можно подключить к сети, вставив вилку в розетку. Ручкой термостата установить желаемую температуру воды. Красный цвет индикатора означает потребление энергии и начало нагрева.

Отключение нагревателя

Чтобы отключить водонагреватель, нужно вынуть вилку из розетки. Если отключение происходит зимой, то вода в нагревателе может замерзнуть и ее необходимо обязательно сливать.

Исправность нагревателя

Чтобы поддерживать нагреватель в хорошем состоянии, необходимо удалять накипь в баке не реже двух раз в год

Если для этого мероприятия нет соответствующих химикатов или кислот, можно попробовать раздробить слой накипи вручную (следует соблюдать осторожность, чтобы не повредить внутреннюю поверхность резервуара)

Установка накопительного типа водонагревателя

Схема установки этого вида нагревателя воды довольна простая. Монтажные работы осуществляются в несколько этапов:

1. В месте, где будет устанавливаться бойлер, нужно отметить точки крепления, предварительно измерив рулеткой расстояние между отверстиями в приборе.
2. Высверлить отверстия в стене, вставить дюбели и закрутить крючки.
3. Закрепить накопительный нагреватель.
4. Подключить водопровод.

Сделать это достаточно легко, особенно если заранее был подготовлен подвод трубопровода. Гибкими шлангами необходимо соединить его выход и ввод нагревателя. Как правило, к комплекту устройства прилагается схема подключения к водопроводу. В случае ее отсутствия придерживайтесь наших инструкций:

1. На ввод холодной воды установите специальный клапан, контролирующий избыток давления. Обычно накопительный нагреватель воды имеет этот клапан в своем комплекте, а если его нет, то обязательно приобретите.
2. После подключения холодной воды нужно подсоединить водопровод для горячей воды к выходу на водонагреватель. Наличие дополнительных элементов для данного соединения не требуется.
3. После выполнения всех водопроводных подключений выпустите воздух из крана горячей воды и проверьте отсутствие течи в местах соединений.
4. Если все в порядке, подключите накопительный водонагреватель к электропитанию. На приборе загорится лампочка-индикатор, свидетельствующая о начале нагрева воды.

Далее представлена пошаговая схема установки проточного типа нагревателя.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством

Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
2. С помощью резака выполнить разрезы на полипропиленовых трубах.
3. Впаять в местах отвода тройники.
4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
5. Установить муфты и краны.
6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

1. Перекрыть подачу воды на трубы в доме.
2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
3. Установить в разрезе тройник.
4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Ошибки при монтаже водонагревателя

Среди основных ошибок неправильного монтажа бойлера числятся:

1. Замена предохранительного “срывного” клапана на обратный (от перегрева и взрыва котла такой вариант не защитит).
2. Недостаточная надежность креплений (фото с разбитыми от падения водонагревателя унитазами в сети гуляет немало).
3. Установка запорного вентиля или длинного шланга между штуцером котла и клапаном сброса давления.

В последнем случае, если установить вентиль, то в закрытом состоянии он не пропустит избыточный пар до клапана-предохранителя. Взрыв при такой схеме подключения будет неизбежным. А если вставить перед этим клапаном шланг, то при повышении давления последний может быть разорван.

Схема подключения электрического бойлера к сети

Водопровод горячей воды для многоквартирного дома

Разводки бывают горячего и холодного снабжения водой

Особое внимание уделяется горячей системе в много квартирном доме. Эта схема состоит из верхней и нижней проводки

Для сохранения температуры воды часто применяют кольцевые схемы. В ней гравитационное давление обеспечивает циркуляцию воды, даже если нет разбора. В стояке вода охлаждается и поступает в нагреватель.

Водопровод горячей воды для многоквартирного дома

Тупиковые схемы тоже используются, но обычно они монтируются на производстве или в небольших домах. Если отбор воды небольшой, то используют циркуляционную трубу. Сети горячей воды в составе имеет магистральную трубу и стояки, обеспечивающие разводку труб по объектам. Для строений с длинными магистральными трубами применяют схему с закольцованным и циркуляционным трубопроводом.

Современные инженеры и строители стали чаще использовать системы с двумя трубами горячей воды. Принцип их работы состоит в заборе насосом воды из выходящей трубы, и подачи ее в водонагреватель. Такая труба имеет большую металлоемкость. Она более надежная для работы.
