Какие бывают трубы пнд для водопровода

Трубы ПНД для водопровода: черные водопроводные для холодного водоснабжения, как соединить пластиковые трубы, монтаж

Питьевая ПНД труба

         Делается из полиэтилена, соединения которого образуются в барокамере с вакуумом, в которую подается аргон с сырьем. Отсюда и название «Полиэтилен Низкого Давления», но, несмотря на специфичность названия, труба ПНД сможет выдержать давление от 10 до 100 атм. Труба ПНД содержит до 70%-80% полиэтилена, благодаря этому она жесткая и имеет ограничения по температуре, всего 70 градусов Цельсия. В результате, такое ограничение само собой позволяет применять трубу только для подачи холодной воды с температурой не выше 30 градусов Цельсия.          Однако, не смотря на узкий спектр своих характеристик, такой вид водоснабжения широко применяется для подачи воды в дом из скважины. Применяется для водопровода на даче. Конечно же, ввиду специфичности материала такая труба боится ультрафиолета – начинает постепенно разрушаться структура молекулярных связей материала. Такой минус сокращает срок службы трубы и может привести к прорыву трубы в этом месте. Поэтому на улице такую трубу прокладывают в грунте или в специальных каналах, где нет доступа солнечных лучей. Срок службы такой трубы гарантирован до 50 лет, однако используя такую трубу на открытом доступе солнечных лучей, срок службы сокращается до 15-20 лет.
         К плюсам относятся простота монтажа и прочность соединений фитингов, а также морозостойкость трубы. К примеру, Вы забыли по окончанию сезона слить воду из системы, то переживать нет смысла. Превращаясь в лед жидкость, будет расширяться, а благодаря своей эластичности труба расширится и останется целой. К исключениям можно отнести фитинги и краны – там нечему расширяться.
         К одной из характеристик трубы можно отнести ее радиальное расширение, которое составляет до 30%.
Подробнее о типах и разновидностей трубы ПНД Вы можете прочитать в нашей статье.
Соединяется водопровод из ПНД трубы по принципу схожим с соединением «ЦАНГА».
         Соединение раскручивается, из него вытаскиваются конусная цанга-кольцо, уплотнительное конусное кольцо. Все это одевается на трубу, и труба вставляется до упора в сам фитинг. В фитинге имеется уплотнительное резиновое кольцо, которое является прокладкой. Затем вставляется уплотнительное конусное кольцо, за ним подтягивается пластиковая цанга и соединение затягивается крышкой. Стягивая соединение, труба зажимается и плотно упирается в стенки фитинга, а резиновое кольцо, расширяясь, закрывает все микро щели, которые могут пропускать жидкость. Такое соединение сильно затягивать нет смысла!!!!
         Ошибкой большинства является то, что они как с железной трубой, тянут так сильно и в результате срывают резьбу или ломают само соединение, либо происходит разрыв резинового кольца. Для затяжки фитингов необходимо использовать специальный «Ключ для ПНД фитингов».
         В отличии большинства видов водоснабжения ПНД трубы применяются также для подачи центрального водоснабжения, такой водопровод не ржавеет, и долговечен. Помимо цанговых соединений к ПНД трубам и фитингам применяется термосварка. Существует огромное разнообразие фитингов, как фланцевые и приварные соединения, так и резьбовые, компрессионные, врезки в трубу. Это позволяет расширить спектр применения данного вида трубы.         По себестоимости водоснабжение из такой трубы можно приравнять к водопроводу из полипропилена, однако ввиду хрупкости полипропилена при отрицательных температурах, лучше выбрать ПНД трубу.
          Также среди питьевого ПНД водоснабжения также применяется и техническая ПНД труба. Такая труба мягче ввиду содержания полиэтилена всего до 30%. По свойствам ПНД материала она также соответствует питьевой, но применение такой трубы для питьевого водопровода не желательно. Так как 70% материала такой трубы составляет вторсырье, в котором могут содержаться токсичные пластики.

Монтаж

Для того чтобы увеличить эффективность монтажных работ полиэтиленовых труб, стоит изучить варианты соединения двух изделий друг с другом.

Выделяются следующие методы:

  • сварка;
  • компрессионные фитинги;
  • электромуфтовая сварка;
  • фланцевое соединение.

Первый метод используется на практике чаще всего, поскольку имеет высокую степень надежности и образует герметичный и прочный шов между элементами конструкции водопровода. Технология сварки заключается в следующем: торцы изделий подвергают термообработке при использовании сварочного аппарата, после чего скрепляются друг с другом – благодаря этому образуется соединение. Такой способ в особенности актуален при обустройстве подземного трубопровода.

Фитинги являются вторым по популярности способом фиксации изделий между собой. Сегодня в продаже имеются различные компрессионные детали – тройники, муфты, переходные и угловые фитинги. Подобное многообразие дает возможность выполнять переход на резьбу. За чет использования таких элементов можно проложить систему водопровода любой конфигурации. Однако соединение коммуникаций, которые будут располагаться под землей, такими крепежными деталями выполнять не рекомендуется, поскольку фитинги нуждаются в регулярной профилактике.

Электромуфтовая сварка выполняется при использовании специальной разновидности фитингов – муфт. Они имеют в своем составе нагревательные элементы и клеммы. Последние нужны для соединения с нагревательным оборудованием.

Процесс соединения изделий происходит следующим образом: фитинги с обоих концов вставляются в трубы, после чего подключается нагревательное устройство, за счет которого спиральный элемент плавит муфту и основание трубы. В итоге на этом месте образуется прочный неразъемный шов.

Фланцевое крепление применяется при переходе на резьбу. Такой вариант соединения не получил широкого распространения, однако при монтаже водопровода из ПНД-труб для холодного водоснабжения фланцы весьма популярны.

В пользу простого монтажа ПНД-труб говорит и широкий ассортимент соединительных элементов, которые используются в комплекте с трубами. Они дают возможность прокладывать системы любой конфигурации, а также позволяют соединить элементы друг с другом оперативно и максимально надежно. Специалисты выделяют ряд рекомендаций общего характера, которые помогут выполнить монтаж труб из полиэтилена низкого давления без риска допустить ошибку.

Следует выделить несколько основных правил.

Все монтажные работы следует начинать с создания подробной схемы расположения будущей системы водоснабжения. Составленные чертежи помогут провести максимально четкие подсчеты количества труб и соединительных элементов, которые понадобятся для магистрали.

В процессе самостоятельной транспортировки приобретенной продукции необходимо принять меры предосторожности, чтобы избежать ситуаций, в которых продукция может повредиться об острые предметы или рабочий режущий инструмент.
Если планируется закладка ПНД-труб в почву, нужно предварительно провести подготовительные мероприятия, связанные с обустройством в траншее подушки из песка, слой которой не должен составлять менее 10 см. Как альтернатива песку, в качестве сырья для подушки под трубы можно использовать гравий

Этот дополнительный слой нужен для того, чтобы обезопасить изделия от риска повреждения стенок об острые края различных предметов, которые могут оказаться в грунте. Перед укладкой труб защитный слой нужно тщательно утрамбовать.
Изделия, по которым будет происходить транспортировка холодной воды, должны быть уложены таким образом, чтобы места стыков элементов водопровода были слегка утоплены в насыпную подушку.

Во втором случае работы выполняются для помощи фланцевых либо же раструбных фитингов, которые имеют в своем составе эластичный уплотнитель. Этот вариант приемлем для коммуникаций, в которых движение жидкой среды внутри происходит без участия давления (для труб с диаметром до 35 мм). Для соединения труб разъемным методом нет необходимости в использовании специализированного оборудования либо инструмента.

При соблюдении простых правил трубопровод, выполненный из полиэтиленовых труб низкого давления, сможет обеспечить подачу в жилое строение либо на участок холодной воды в минимальные сроки.

Прокладка водопровода в земле из ПНД

В соответствии с видом системы, выбирается напорный либо же безнапорный материал для укладки полиэтиленовых труб в заготовленную траншею. Благодаря первой разновидности труб удается непрерывно сдерживать заданное давление, изделие без напора не может этим похвастаться. Напорный – прекрасно подходит для водоснабжения, другой – для канализационной сети.

Соблюдая правильную последовательность действий, удается быстро и качественно выполнить работы по прокладке трубы ПНД в землю.

Начать стоит со схематичного указания в каком месте и каким образом будут размещены трубы на участке. Чтобы составить план необязательно обладать образованием с инженерным уклоном, достаточно понимать ключевые особенности почвы и имеющейся территории.

Для правильной укладки рекомендуется задействовать специальные документы технической направленности для площади. Зачастую, в них уже расписаны имеющиеся коммуникации и области мелиорации, если таковы расположены вблизи. Руководствуясь указанной документацией, Вы сможете схематически установить место грядущего пролегания труб.

Уделите внимание нескольким параметрам: территориальной площади с целью определения правильности разветвлений и входящих компонентов, а также мягкости и сыпучести почвы, что отразится на правильном подборе сырьевой базы

Также важно знать обозначение ПНД изделий, поскольку их разновидностей предостаточно. Замечено, что для прокладки сетей под землей стоит задействовать PN10

Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей

Замечено, что для прокладки сетей под землей стоит задействовать PN10. Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей

Также важно знать обозначение ПНД изделий, поскольку их разновидностей предостаточно. Замечено, что для прокладки сетей под землей стоит задействовать PN10

Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей.

Осуществляя укладку водопровода на даче, обратите внимание на рекомендуемую глубины погружения конструкции – 1,6 м. Это связано с показателями промерзания грунта, что достигает 1,4 м

Из чего выходит, что выкопав яму меньшую по глубине, существует риск возникновения большой порчи труб.

Грунт, ниже уровня в 1,6 м всегда содержит плюсовую температуру. При отсутствии возможности погружения трубы на установленную глубину, стоит подумать о проведении вспомогательных работ, связанных с утеплением системы. Погружать изделие ниже зафиксированной черты не желательно, поскольку ПНД не справиться с физическим давлением и лопнет.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы – фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор – сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

  • Компрессионные.
  • Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения – скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат – электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Преимущества водопроводных труб из полиэтилена низкого давления

ПНД трубы обладают рядом несомненных плюсов по сравнению с чугунными, стальными, бетонными и т. д., которые делают их наиболее предпочтительными при обустройстве водопроводных систем:

  • Длительный период эксплуатации, составляющий 40-50 лет и более.
  • Устойчивость к коррозийным процессам, поскольку полиэтилен химически неактивен.
  • Лёгкий вес, и соответственно – простота транспортировки и установки (подробнее: «Какой вес трубы ПНД – характеристики материала, правила использования»).
  • Возможность выпускать трубы бухтами в несколько сотен метров, что значительно сокращает расходы и время на монтаж.
  • Простота соединения при помощи стыковой сварки.
  • Отсутствие потребности в изоляции.
  • Хорошая гибкость и эластичность.
  • Устойчивость к переменным грунтовым нагрузкам.
  • Довольно высокая сейсмостойкость.
  • Устойчивость ко внутренним нагрузкам при замерзании воды.
  • Отличные экологические характеристики.
  • Отсутствие подверженности микробиологическим процессам.
  • Широкий диапазон рабочих температур труб ПНД (от -20°С до +40°С).
  • Невысокая стоимость.
  • Лёгкость демонтажа, ремонта, замены труб.
  • Несложная утилизация.

Монтаж ПНД труб и компрессионных фитингов.

Для монтажа полиэтиленовых труб используют фитинги.

Фитинги с трубой соединяют обжимными зажимами, которые похожи по принципу цанговых соединений от металлопластика. Если соблюдать все условия и правила обжима, соединение будет прочным и долговечным. Цанговые или компрессионные фитинги удобны в сборке трубопровода своей простотой при монтаже. Также есть разновидность резьбовых компрессионных фитингов. Герметичность компрессионных фитингов осуществляется за счет резинового кольца, которое зажимается гайкой. Для плотного прижима фитинга можно использовать обычный газовый ключ или подпружиненный, но следует соблюдать аккуратность, чтобы не повредить соединительную конструкцию. Чтобы соединение получилось плотным и герметичным необходимо продвинуть трубу в фитинг до упора.

При необходимости можно снять фаску, чтобы труба легче зашла. Если трубу вставить не до конца, через некоторое время возникнет течь. Для дополнительной плотности места соединения смазывают герметиком.

При монтаже водопровода из ПНД труб, следует помнить, что прямые солнечные лучи действуют на них разрушительно. Соответственно необходимо прятать трубы от солнца. В случае, если водопровод размещен под землёй, то трубы монтируют не прямой линией, а змейкой. Это правило необходимо соблюдать, так как в ПНД трубах коэффициент теплового расширения достаточно высокий, и если водопровод прокладывали летом, то длина его немного больше, чем зимой. В холодное время года температура воды низкая, соответственно уменьшается длина трубы, возникает напряжение и может произойти разрыв. Таким образом, можно говорить о том, что ПНД трубы – это отличный вариант для прокладывания соответствующих коммуникаций, поскольку они являются идеальным вариантом в соотношении цена-качество.

.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru «ВИКО» — инженерная сантехника в Челябинске

Как правильно соединять трубы ПНД

Одно из главных достоинств ПНД-труб – возможность самостоятельного монтажа, а огромное разнообразие фитинговых элементов (соединительных муфт, переходников, угольников, заглушек и пр. фитингов) позволяет собрать водопроводную магистраль любой конфигурации.

Специфика же материала предоставляет пользователю право выбора наиболее удобного способа сборки трубопровода из практикующихся четырёх:

  • Стыковая сварка.
  • Электромуфтовая сварка.
  • Посредством компрессионных фитингов.
  • Фланцевое соединение.

Первые два способа относятся к разряду неразъёмных и обеспечивающих наибольшую прочность и герметичность. Два последних дают возможность разобрать соединение при необходимости и собрать заново.

Неразъемные способы соединения

Электромуфтовая (электродиффузионная) сварка выполняется посредством полимерных терморезистивных фитингов (электромуфт), с внутренней стороны которых вмонтирована специальная нагревательная спираль. Вставленные в фитинг трубы соединяются за счёт расплава слоя полимера на стенках стыкуемых деталей. Режим сварки задаётся датчиками и штрих-кодом, нанесённым на муфту, а считывается и контролируется электросварочным аппаратом, подключаемым к фитингу через установленные на нём клеммы.

Монтаж ПНД-трубопровода электромуфтовой сваркой актуален при:

  • Укладке трубопровода в толще грунта (особенно в сейсмически активных областях).
  • Соединении труб сечением свыше 2 см и толщиной стенки от 3 мм.

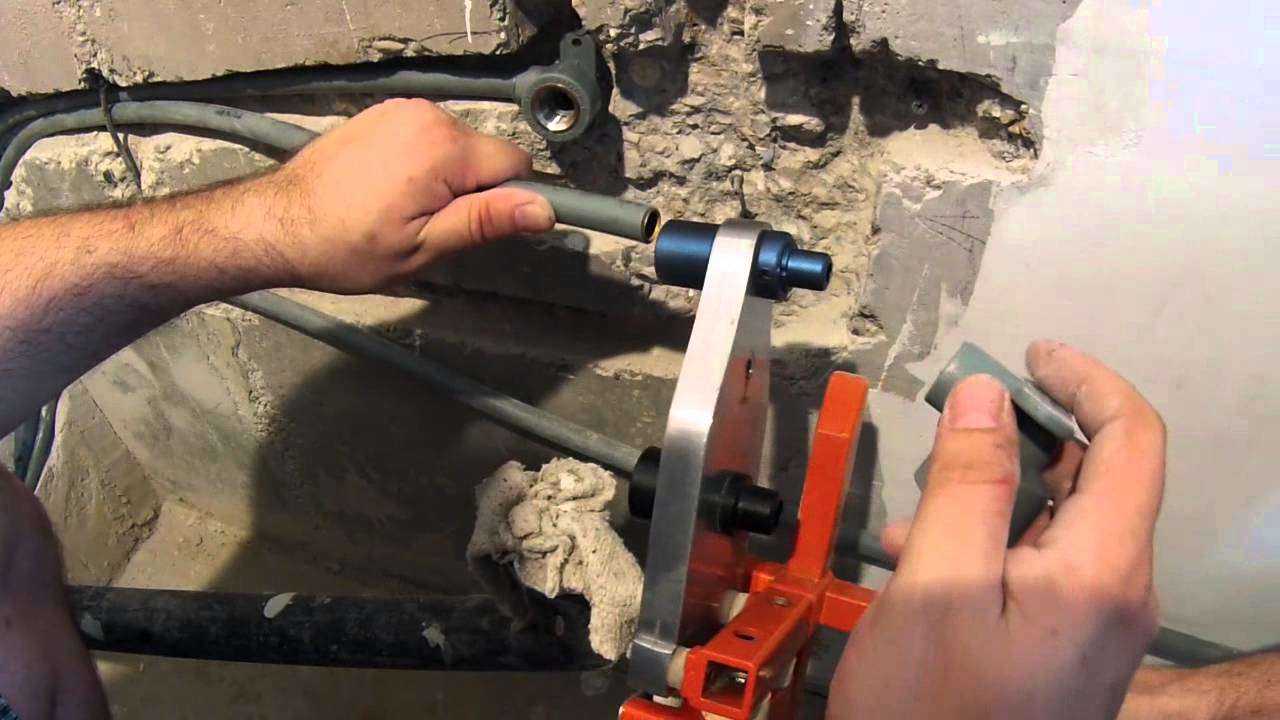

Стыковая сварка предполагает применение специализированного сварочного оборудования (паяльника), которым расплавляются срезы ПНД-труб. Затем эти торцы соединяются между собой. Данный метод потребует тщательной подготовки и выработки навыка «склеивания»

Торцы стыкуемых отрезков необходимо обрезать идеально ровно (под углом в 90°C), а при совмещении расплавленных торцов важно контролировать степень нажима и избегать прокручивания деталей

Применение разъемных соединений при монтаже ПНД-трубопровода

Компрессионный тип соединения является, пожалуй, самым популярным в сфере частного строительства, но рекомендован он исключительно для систем холодного водоснабжения. Компрессионные фитинги, ключевым элементом которых являются обжимные гайки, не только обеспечивают надёжную стыковку, но и позволяют выполнить переход на резьбовое соединение, столь необходимое при подключении к металлической магистрали.

Фланцевая технология сборки ПНД-трубопровода редко применяются в частном строительстве. Но в случаях, когда требуется выполнить безрезьбовой переход на другой вид труб, данный способ соединения считается незаменимым. По сути, к стыкуемым отрезкам одним из вышеозначенных способов сначала должен быть приварен фланец (торцевой элемент в форме круглой или прямоугольной пластины с отверстиями под болты), затем посредством этих фланцев трубы стягиваются. Для герметичности между фланцами размещается резиновая прокладка.

Способы соединения полиэтиленовых труб

Полиэтиленовые трубы достаточно технологичны и просты в своём монтаже. Создать водопроводную сеть из РЕХ-труб можно своими руками, без привлечения дорогостоящих специалистов. Монтаж трубопровода осуществляется тремя основными способами.

Способ: компрессионный

Для стыковки труб данным способом применяют специальные пресс-фитинги, и способность полиэтилена восстанавливать свою первоначальную форму.

Для компрессионного способа не требуется дорогого инструмента, вся работа производится вручную. На конец трубы натягивается обжимная гайка, затем – срезное кольцо, которое фиксируется в 1мм от торцевого края трубы. Затем на торец натягивается сам компрессионный фитинг.

Та же операция производится и с концом второй стыкуемой трубы, после чего обе половины фитинга стыкуются и скрепляются между собой при помощи обжимной гайки. Закручивать её следует от руки, при помощи мускульной силы. Ключи следует использовать только в крайнем случае, дабы не повредить пластиковую конструкцию.

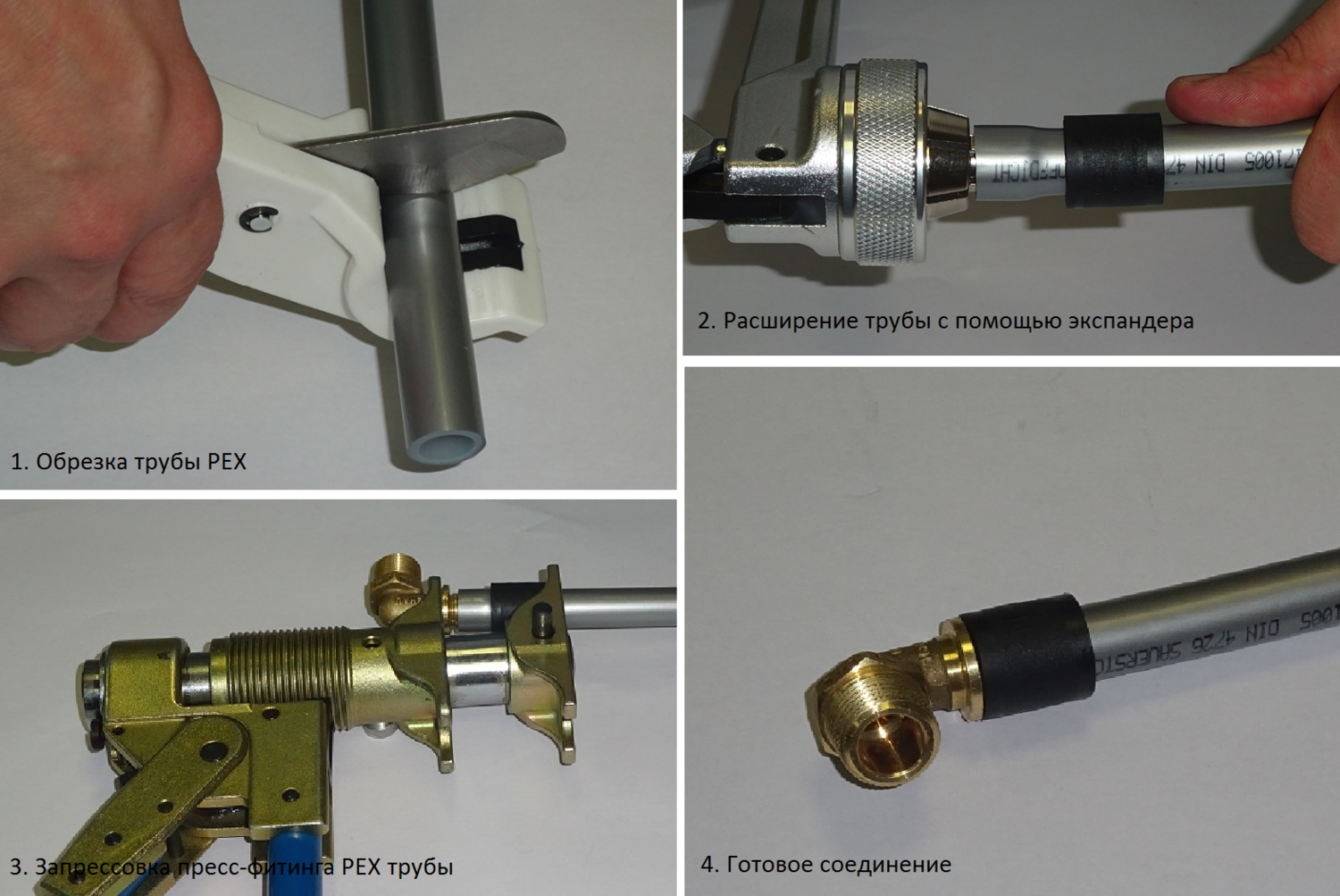

Способ: опрессовочный

Скрепление РЕХ-труб осуществляется при помощи соединительных фитингов

Опрессовочный способ соединения РЕХ-труб производится при помощи особого ручного инструмента – расширителя. На один конец стыкуемых труб надевают опрессовочное кольцо, затем при помощи расширителя этот конец расширяется до тех пор, пока в него не будет свободно входить фитинг.

Такую же операцию производят и с концом второй трубы. Спустя несколько минут растянутые концы полиэтиленовых труб принимают свой первоначальный размер, плотно охватывая фитинг. Для большей надёжности сверху закрепляется опрессовочное кольцо.

Способ: электросварочный

Достаточно редкий способ соединения, из-за необходимости иметь специальное дорогостоящее оборудование.

Самый затратный, с точки зрения финансовых расходов – электросварочный метод соединения сшитого полиэтилена. Для соединения труб потребуются специальные электромуфты. Они представляют собой обычный наружный фитинг, но внутри которого проложена спираль из металлического проводника с высоким удельным сопротивлением. От обоих концов спирали наружу выходят две клеммы. К ним подключается специальный сварочный аппарат, производящий нагрев внутренней спирали до нужной температуры.

Сварочный аппарата представляет собой автоматический прибор, который считывает информацию со штрих-кода электромуфты, и самостоятельно выбирает режим нагрева. После окончания сварки он подаёт сигнал об окончании процесса. В результате полностью исключается влияние человеческого фактора на результат работы. Но подобный метод весьма дорогостоящ, и потому не всегда рентабельно приобретать такой аппарат для единоразового монтажа водопроводной системы внутри дома.
