Как подключить водонагреватель к водопроводу в квартире

Хотите самостоятельно подключить водогрейное оборудование? Как подключить водонагреватель к водопроводу в квартире, смотрите подробнее в инструкции

Элементы, которые необходимы для монтажа бойлера на стену

Схема подключения двухконтурного котла с бойлером/накопителем.

Для крепления водонагревателя к стене лучше всего использовать строительный пистолет, также подойдут перфоратор или электрическая дрель.

В качестве крепежа для водонагревателя можно использовать стальные крючки диаметром более 10 мм и дюбели, которые закрепляются строительным пистолетом. Это обусловлено габаритами и общим весом конструкции. Если строительного пистолета в наличии нет, нужно просверлить при помощи электрической дрели или перфоратора отверстия под шурупы для крепежа.

Если стенка, на которую планируется крепить бойлер, покрыта слоем штукатурки, можно использовать винты длиной 8-10 мм, при этом пластмассовая часть крепежа для водонагревателя должна составлять менее 8 мм.

Для подводки воды к бойлеру не рекомендуется использовать бюджетные и гибкие шланги, потому как они достаточно быстро выходят из строя, в связи с чем из приходится часто менять. Рекомендуется потратить больше, чтобы приобрести качественные материалы для закрепления бойлера к стенке, иначе придется бегать в поиске замены. Лучше всего выполнять жесткую подводку из труб, которые изготавливаются из меди.

Запрещается подключать бойлер к системе водоснабжения и при помощи труб из металла.

Список всех необходимых для работы элементов:

  • водонагреватель;
  • стальные крючки диаметром более 10 мм;
  • дюбели;
  • электрическая дрель или перфоратор;
  • качественные шланги;
  • винты длиной 8-10 мм;
  • схема подключения;
  • сетевой кабель;
  • фильтр грубой очистки воды;
  • патрубки;
  • простой карандаш;
  • строительный пистолет.

Технология установки бойлера своими руками

Рисунок 1. Пластина для крепежа крепится при помощи шуруповертов.

Процесс монтажа и выглядит следующим образом:

  1. Выбирается подходящее место для монтажа.
  2. Проделываются отверстия для дюбелей. В отверстия на эпоксидной смоле или цементе понадобится вставить пробки из дерева или вкладыши из пластмассы. Если используются деревянные пробки, то в них сверлом, которое имеет диаметр меньший, чем у шурупов, необходимо просверлить отверстия длиной в 3/4 их длины. Затем следует ввернуть шурупы и оставить их, пока цемент или смола полностью не высохнут. В большинстве случаев на задней поверхности водонагревателя присутствует крепежная пластина с фигурными отверстиями, которые имеют форму замочной скважины. В них должны входить головки дюбелей или шурупов, которые закрепляются в стене. Пример пластины для крепежа можно увидеть на Рис. 1. Чтобы надежно повесить конструкцию, рекомендуется установить еще один шуруп, который вворачивается между двумя вкрученными. На него будет опираться нижней частью пластина для крепежа. Этот способ поможет предотвратить прогиб пластины для крепежа, который встречается на некоторых видах нагревателей воды. Сверху шурупа рекомендуется надеть шайбу, чтобы более надежно выполнить фиксацию края крепежной пластины.
  3. Производится монтаж водонагревателя.
  4. Определяются возможности электрической проводки квартиры, материал и толщина кабеля. Если есть сомнение в том, выдержит ли кабель нагрузку, рекомендуется прокладывать новый кабель от щитка.
  5. Выполняется заземление.

Рисунок 2. Схема подключения водонагревателя.

Схема подключения водонагревателя изображается на Рис. 2.

Работу по монтажу водонагревателя на стену лучше всего производить вдвоем: один человек будет держать бойлер, а другой отмечать простым карандашом места крепежей.

Следует обратить внимание на точность разметки. Если присутствует хотя бы небольшое отклонение, шурупы или дюбели, которые закрепляются в стенке, не смогут подойти к отверстиям пластины для крепежа водонагревателя, в результате чего аппарат будет установлен неровно. Если все это сделать правильно, то водонагреватель сможет исправно работать достаточно долго

Если все это сделать правильно, то водонагреватель сможет исправно работать достаточно долго.

В комплекте оборудования содержится обратный клапан для защиты, с помощью которого будет образовываться препятствие для оттока воды из водонагревателя.

Предохранительный клапан накручивается на патрубок входа воды на несколько оборотов

Этому процессу следует уделить особое внимание, в противном случае велика вероятность повредить стыки патрубков с баком бойлера. Монтируя его в горизонтальном положении, следует помнить о том, что патрубок для холодной воды должен располагаться снизу, а патрубок для горячей воды размещается сверху

Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.

Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.

Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:

  • будут ли в данном месте на прибор попадать брызги от душа;
  • насколько удобно будет включать-выключать прибор;
  • насколько удобно будет пользоваться душем (или краном) прибора.

Прежде чем приступать к установке надо определиться:

  • будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
  • удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
  • не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
  • Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.

Установка проточного водонагревателя своими руками

Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Подключение проточного водонагревателя к водопроводу

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый – простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй – более сложный, но более правильный

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его. Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки

Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Подключение проточного водонагревателя к электросети

Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.

При подключении проводов к винтовым зажимам нужно соблюдать фазировку:

– L, A или P1 – фаза;

– N, В или Р2 – нуль.

Выполнять электромонтажные работы самостоятельно не рекомендуется, лучше воспользоваться услугами специалиста.

Инструменты для работы

При установке водонагревателя накопительного своими руками или замены старого поржавевшего нужны одни и те же инструменты:

Строительный уровень

При выборе нужно обратить внимание на точность, которая варьируется от 0,5 до 1 мм/м – чем этот показатель ниже, тем лучше. Важна также длина корпуса, границы которой составляют от 300 до 1000 мм. На больших поверхностях лучше производить разметку длинным уровнем.
Разводной ключ

Большинство моделей, представленных на рынке, будут «разводиться» на нужную ширину гаек, но удобнее будет работать ключом с тонкими усиками. При установке бойлера грубых узлов нет.
Плоскогубцы. Для домашней установки лучше выбрать универсальные «Пассатижи» от хорошего производителя.
Маркер. Существует различные виды «фломастера», которые пишут либо по конкретным поверхностям, либо универсальные, стоящие подороже. Стоить учитывать также смываемость маркировки – она нужна только временно.
Перфоратор.
Крестовидная отвертка со средним размером №2.
Рулетка. Достаточно будет бытового варианта длинной до 3 метров.

На больших поверхностях лучше производить разметку длинным уровнем.
Разводной ключ. Большинство моделей, представленных на рынке, будут «разводиться» на нужную ширину гаек, но удобнее будет работать ключом с тонкими усиками. При установке бойлера грубых узлов нет.
Плоскогубцы. Для домашней установки лучше выбрать универсальные «Пассатижи» от хорошего производителя.
Маркер. Существует различные виды «фломастера», которые пишут либо по конкретным поверхностям, либо универсальные, стоящие подороже. Стоить учитывать также смываемость маркировки – она нужна только временно.
Перфоратор.
Крестовидная отвертка со средним размером №2.
Рулетка. Достаточно будет бытового варианта длинной до 3 метров.

Кроме инструментов необходимо также купить полипропиленовые трубы и ФУМ-ленту, вместо которой иногда используют льняные нити.

Как выбрать накопительный нагреватель

Накопительный водонагреватель гораздо эффективнее проточного в бытовом плане. Этот бойлер достаточно дорогой. Это устройство имеет следующие важные характеристики:

  • бойлер обязательно должен иметь устройство защитного отключения;
  • также у него обязательно должна быть защита от перегрева;
  • внутри емкость бака должна изготавливаться из нержавеющей стали;
  • медный нагревательный элемент должен быть покрыт никелем, спасающим его от коррозии;
  • теплоизоляция выполняется из экологически чистых материалов;
  • у него присутствует функция экономии топлива;
  • это устройство обязательно должно быть на гарантии и обеспечиваться сервисным обслуживанием.

Правила эксплуатации и техобслуживания

Неисправности могут появиться как через несколько лет, так и через месяц. Особенно велик риск поломки при нарушениях эксплуатации прибора.

Чтобы электрическое оборудование работало исправно, необходимо следить за чистотой фильтра и время от времени очищать аэратор. Примерно один раз в год проводите профилактические работы: отключите водонагреватель, удалите накопившуюся грязь, продуйте трубы. Если необходимо, подтяните крепления.

У газовых колонок следите за чистотой теплообменника, меняйте уплотнители, очищайте горелку и запальную форсунку, меняйте водяные фильтры.

Если техобслуживание и простейший ремонт маломощного электроприбора можно производить своими силами, то контроль за работой газового водонагревателя лучше доверить работникам газовой службы, с которой заключен контракт.

Особенно не стоит рисковать, если возникла проблема недостаточного напора воды, засорилась водопроводная арматура или теплообменник покрылся известковым налетом.

Особенности

Преимуществом электрических систем, используемых для нагрева горячей воды, является низкая стоимость установки, связанная с их монтажом. Верно и то, что они могут быть дороже в эксплуатации (хотя это не всегда так). Но в целом могут быть интересной альтернативой для обеспечения комфорта купания в ванной в потоках горячей воды. Пропадает необходимость зажигать огонь, а затем уносить золу из очага древесных печей.

В этих устройствах вода нагревается в баке до определенной температуры и сохраняется в ней до тех пор, пока не будет использована. Когда вода остынет, нагреватель включится, и установленная температура воды будет прежней. Это позволяет эффективно использовать горячую воду нужной температуры и при правильном давлении струи. Резервуары благодаря термоизоляции поддерживают самую высокую температуру в течение нескольких часов после нагрева. Существует два вида накопительных нагревателей.

  • Работающие под давлением, они имеют большой бак из нержавеющей стали до 200 л. К ним можно подключить все краны в доме.
  • Работающие без давления, характеризуются небольшим резервуаром до 10-15 л. К ним можно подключить только одну точку.

Маломощные одноточечные устройства имеют низкую эффективность, поэтому они могут нагревать только небольшое количество воды, находящейся в них. Они установлены рядом с краном, к которому подают горячую воду. Часто это очень маленькие устройства, которые могут быть установлены непосредственно над или под раковиной.

В продаже есть оборудование, оснащенное собственной батареей и даже душем. Такой нагреватель может быть, например, идеальным решением в туалете, который находится далеко от других санитарных объектов. Те, что имеют мощность ниже 6 кВт, подают не более 3 литров воды в минуту при 40° C.

Необходимо предусмотреть пространство для нагревателя. Чем дольше нагревается вода, тем больший объем должен иметь нагреватель. Если подключить один емкостный нагреватель, из которого горячая вода будет поступать во все точки впуска, необходимо обеспечить циркуляцию, чтобы обеспечить движение воды в трубах и предотвратить ее остановку. Благодаря циркуляции в то время, когда вода не используется, она не остывает в трубах.

После отвинчивания крана вода в трубах сначала вытекает из нее, а не из нагревателя. Если в установке нет циркуляции, вода обычно охлаждается. Трубы для горячей воды должны быть термически изолированы.

Подключение тэна с верхней подводкой к двухконтурному котлу и электричеству в квартире или частном доме своими руками – это совсем несложное дело, если следовать всем нашим рекомендациям. Высота прибора и его внешний вид подбирается индивидуально в каждом конкретном случае. Это можно учесть в смете.

Выбор мощности

Критерием выбора емкостного водонагревателя является то, как долго бак заполняется водой. В зависимости от требований членов домохозяйства, одна из возможностей обогревателя должна иметь достаточное количество воды для одной или двух ванн. Для семьи из четырех человек стоит купить нагреватель вместимостью 180-200 литров.

Необходимая емкость

Емкость бака должна быть скорректирована с учетом количества воды, используемой в доме, и зависит от количества людей. Предполагается, что при экономичном использовании человек использует до 30 л горячей воды. В домах, где не уделяется никакого внимания потреблению воды, необходим котел, который может вмещать до 60 литров на человека. Семья из четырех человек может планировать покупку нагревателя с емкостью до 240 литров.

Место для бойлера и его монтаж

Правильно выбранное место под накопительный нагреватель должно соответствовать требованиям инструкции, обеспечивать его устойчивое положение в течение длительного времени, нормальное функционирование без потери тепла, доступность для управления и обслуживания. С этой целью устройство размещают:

  • по возможности ближе к точке раздачи;
  • на несущей стене с достаточным уровнем прочности;
  • в месте, где панель управления доступна на расстоянии вытянутой руки;
  • так чтобы, бак, отводы от патрубков, запорная арматура, дополнительное оборудование были открыты для доступа в любое время.

Основным крепежным элементом на бетонной или кирпичной поверхности является анкер. Его размеры обычно указываются в инструкции. Количество крепежей зависит от числа кронштейнов водонагревателя. Перед установкой прибора:

  • осуществляется разметка места крепления;
  • высверливаются отверстия в нужном количестве;
  • устанавливаются анкера.

Высота установки определяется удобством эксплуатации и размерами помещения.

Выбор модели и места размещения

При подборе модели водонагревателя, необходимо учитывать основные технические характеристики и параметры:

  • Производительность. Оптимально подобранный нагреватель позволит владельцу постоянно получать требуемый объем горячей воды с наименьшими затратами.
  • Мощность. Этот показатель больше важен накопительных приборов. Высокая мощность значительно ускоряет нагрев воды, но усложняет монтаж. Повышенная нагрузки на домашнюю электросеть приводит к ее повреждению или к сработке автоматики.

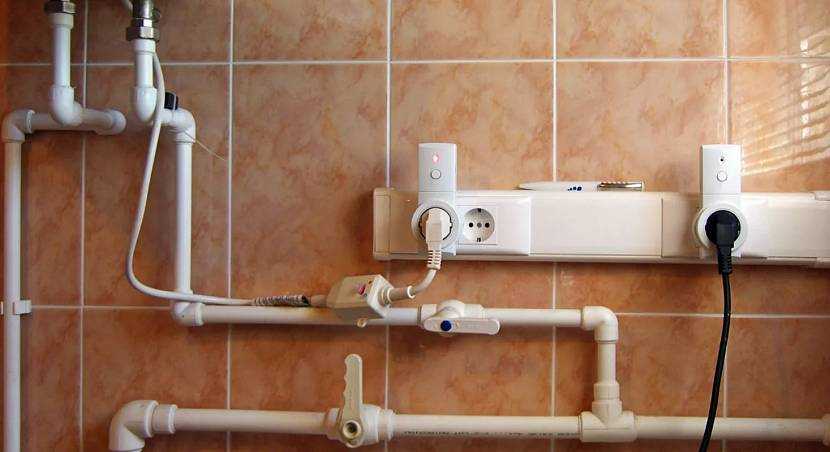

Подключение к электросетиИсточник electricisrael.com

  • Размеры. Проточные водонагреватели достаточно компактны, тогда как габариты накопительных приборов напрямую зависят от объема бака. Выбирая бойлер, следует заранее определиться с местом его размещения и сопоставить размеры монтажной зоны с габаритами устройства.
  • Масса. Накопительные нагреватели воды преимущественно закрепляются на стенке, поэтому при подборе модели необходимо определить общий вес прибора с учетом заполнения его жидкостью.

Установка устройств производится:

  • вертикально;
  • горизонтально;
  • на пол;
  • с закреплением на стенке.

Выбор одного из способов монтажа обуславливается пожеланиями хозяев и допустимостью размещения в том либо ином месте.

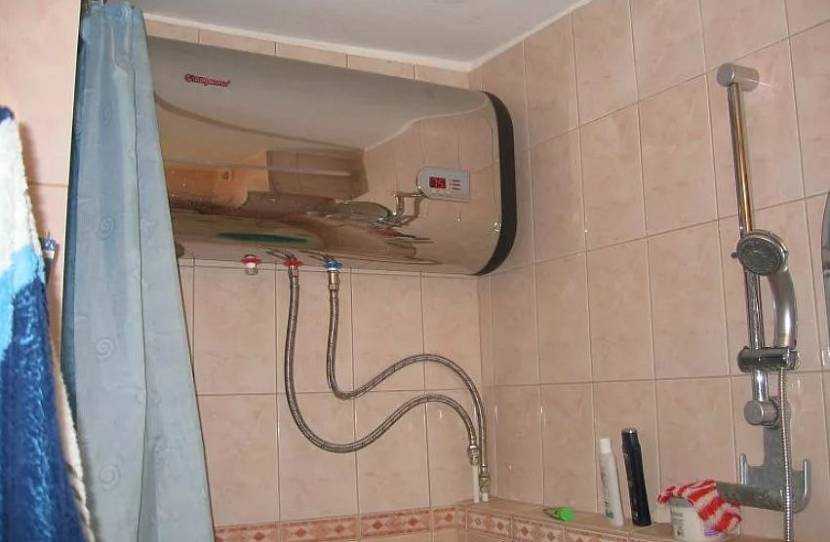

Водонагреватель на стенке в ваннойИсточник sovet-ingenera.com

Перед тем как установить водонагреватель важно определить прочностные характеристики материала, из которого возведена стенка, выдержит ли она нагрузку от закрепленного прибора.

Подбирая место для размещения, следует обеспечить:

  • удобное подсоединение и обслуживание при эксплуатации;
  • максимально комфортное расположение;
  • удобство настройки и управления работой;
  • доступность управления и включения/отключения прибора.

Также необходимо предусмотреть возможную протечку аппарата и разместить его в той точке, где последствия аварии будут минимальными и быстро устранимыми.

Какие существуют нюансы

Процедура навешивания бойлера на гипсокартонные стены имеет определенные нюансы

В нашей подборке мы собрали все моменты, на которые необходимо обратить внимание:

  • на этапе обшивки каркаса гипсокартонными листами при наличии намерения в дальнейшем установить водонагреватель, следует использовать листы с большей толщиной. Тонкие плиты могут повредиться или деформироваться при навешивании прибора даже незначительного веса;
  • в месте будущей локализации электроприбора можно сделать заготовку в виде деревянного бруса или лишнего профиля. Также не лишним будет дополнительное усиление каркаса в этом месте поперечными перемычками;
  • используйте только длинные и прочные кронштейны и гвозди;
  • выбор модели прибора определяйте на основании объемов потребляемой горячей воды. Не стоит брать бойлер большого объема и веса на одного или двух человек. Здесь вполне хватит небольшого объема воды. Это позволит сэкономить не только время и деньги, но и даст возможность провести установку намного проще;

Дюбель-бабочка

  • в качестве креплений можно использовать анкерные болты или дюбель-бабочки;
  • полка, применяемая в качестве основы под водонагреватель, должна быть прочной и не содержать дефектов или трещин. В противном случае она может просто развалиться под тяжестью прибора;
  • так как бойлер может быть газовым или электрическим, то при его установке необходимо учитывать меры безопасности. Устанавливайте его на достаточной высоте, чтобы дети до него не могли дотянуться;
  • можно в конкретном месте стены использовать под бойлер специальное покрытие, предотвращающее возгорание. Допускается применение гипсокартона с высокими пожаростойкими свойствами. Такие листы имеют красный оттенок и помогут предотвратить возгорание материала при замыкании прибора;
  • под водонагреватель можно дополнительно соорудить или купить напольную тумбу. Она будет страховать электроприбор от падения с большой высоты. Кроме того в ней можно будет хранить необходимые в повседневной жизни вещи.

Помимо этого, особенно если эксплуатируется газовая модель, периодически проверяйте исправность всех систем прибора. Не рекомендуется использовать его сверх меры и в неподобающих для этого условиях.Подключение системы прибора к средствам коммуникации, особенно газовой трубе, должен производить только профессионал

– работник коммунальной службы. Помните, что именно от правильности подключения будет завесить ваша безопасность и продолжительность работы прибора.
Из всего вышесказанного можно сделать вывод, что если следовать определенным правилам и рекомендациям, то красота и комфорт будут всегда у вас в доме. Даже такой сложный, как казалось на первый взгляд, вопрос, как установка водонагревателя на гипсокартонную стену, пройдет легко и без лишних проблем.

Барные стойки из гипсокартона, делаем с умом
Гипсокартонные душевые кабины: выбор конструкции и монтаж

The elements that are needed for the installation of the boiler on the wall

Wiring bypass the boiler with a boiler / storage.

To fix the heater to the wall is better to use a gun construction, also suitable punch or electric drill.

As for fixing the water heater can be used steel hooks with a diameter greater than 10 mm and dowels which are fixed gun construction. This is due to the dimensions and total weight of the structure. If building a gun is not available, you need to drill with an electric drill or punch holes for screws for fastening.

If the wall on which you plan to mount the boiler is covered with a layer of plaster, you can use screws 8-10 mm long, with plastic part for fixing the water heater should be less than 8 mm.

For the liner to the boiler water is not recommended to use budgetary and hoses, because they quickly fail, and therefore often have to change from. It is recommended to spend more to buy quality materials for fixing the boiler to the wall, otherwise you’ll have to run around in search of a replacement. It is best to perform a hard liner of pipes, which are made of copper.

It does not connect the boiler to the water supply system and with the help of a metal pipe.

List of all the necessary elements for operation:

  • water heater;
  • steel hooks diameter greater than 10 mm;
  • plugs;
  • electric drill or a hammer;
  • quality hoses;
  • 8-10 mm long screws;
  • wiring diagram;
  • network cable;
  • coarse filter water purification;
  • pipes;
  • a pencil;
  • Construction pistol.

Installation of the boiler with his hands Technology

Figure 1. Plate for mounting fixed with screwdrivers.

The process of installation and as follows:

  1. Select a suitable location for the installation.
  2. Make holes for dowels. The holes in the epoxy resin or cement plugs will need to insert liners of wood or plastic. When using wooden tube, in which a drill that has a diameter smaller than the screw, it is necessary to drill holes in a length 3/4 of their length. Followed by screwing screws and leave them until the cement or resin is not completely dry. In most cases, the rear surface of the heater fixing plate is present with scalloped openings which have a keyhole shape. They should include the head dowels or screws, which are fixed to the wall. Sample plate for fixing can be seen in Fig. 1. To hang securely design, install another screw which is screwed between the two screwed. On him will rest the bottom of the plate for the fixture. This method helps to prevent deflection of the plate for fastening, which is found in certain types of water heaters. Top screw is recommended to put the puck in order to perform more reliably fixing the edge of the coupling plate.
  3. Produced water heater installation.
  4. Determined wiring possibilities apartments, the material and the thickness of the cable. If there is doubt as to whether the load cable stand, it is recommended to lay a new cable from the panel.
  5. Running ground.

Figure 2. Wiring the heater.

Wiring heater depicted in Fig. 2.

Installation of the heater on the wall is best done together: one person will keep the boiler, and the other mark in pencil place fasteners.

Note the marking accuracy. If there is even a slight deviation, screws or dowels, which are fixed to the wall, can not come to the plate holes for mounting the cylinder, causing the device to be installed smoothly.

If all this is done correctly, then the water heater will work properly for a long time.

The complete equipment contains a non-return valve to protect, by means of which will form an obstacle to the outflow of water from the water heater.

The safety valve is screwed onto the water inlet pipe by a few turns. This process should be given special attention, otherwise it is likely to damage the joints of the pipes from the boiler tank. By mounting it in a horizontal position, it should be remembered that the inlet for cold water should be at the bottom, and outlet for hot water is located on.
