Самостоятельная регулировка реле давления насосной станции (безбашенки)

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Стоимость реле и гидроаккумуляторов неких производителей

Приобрести модели реле можно относительно недорого. Традиционно стоимость изделий не превосходит одной тыщи рублей. Но электронные аналоги могут иметь наиболее высшую стоимость, так как разрешают создавать наиболее точную настройку. В таблице представлены модели неких производителей и их стоимость.

Представлено реле давления Джилекс РДМ-5

Статья по теме:

Что касается гидроаккумуляторов, то их стоимость может быть приметно выше.

Она в основном зависит от размера конструкции. Вместительный бак способен в значимой степени уменьшить число рабочих циклов. Но места для него не постоянно хватает. В таблице приведены цены на гидроаккумуляторы для водоснабжения разных размеров.

Гидравлическая емкость Тополь на 24 л

Гидроаккумулятор Джилекс, вмещающий 24 л

Настройка реле давления насосной станции

К регулировке агрегата приступают при условии выставленного правильно давления в гидробаке и наличия абсолютно чистых фильтров.

Методика, как настроить реле давления насосной станции, предполагает выполнение ряда мероприятий в определенном порядке:

1. Отключают насос и сливают из трубопровода жидкость, приоткрыв в системе нижний кран. С реле убирают пластмассовую крышку.
2. Включают насосный агрегат, который закачивает в систему воду.
3. В момент, когда прибор выключается, следует записать данные манометра. Таким способом перед тем, как отрегулировать в насосной станции давление воды, узнают величину текущего верхнего значения.
4. Затем слегка приоткрывают кран, находящийся в наивысшей точке водоподающей конструкции. Если она одноуровневая, то открывают кран, наиболее удаленный от агрегата. Когда величина давления упадет до определенной величины, насос вновь начнет работать. В момент запуска также следует зафиксировать данные на манометре, показывающие нижнее давление. Отнимая полученные величины, получают разницу давлений, на которую настроено реле. Помимо фиксации показателей нужно оценить напор водного потока, открыв в системе самый удаленный кран.
5. Когда он недостаточен, следует повысить нижний показатель. Прежде, как в насосной станции отрегулировать давление, прибор отсоединяют от электропитания и поджимают на гайку большом регуляторе. Если требуется понизить напор, то пружину требуется ослабить.
6. Разность давлений перед началом настройки уже известна после того, как были вычтены зафиксированные показатели. Оптимальные значения должны располагаться в пределах 1,4 атм. Если полученный результат меньше, тогда равномерная подача жидкости будет обеспечена, но запуск оборудования станет более частым — это приведет к его быстрому износу. Когда результат выше оптимальных величин, то агрегат работает в щадящем режиме, но разница между наиболее высоким и низким напором станет значительной. Перед тем, как отрегулировать реле давления насосной станции, для корректировки параметра на малой пружине задействуют гайку. Для увеличения разности между давлениями повышают силу сжатия. В свою очередь ослабление пружины имеет противоположный результат.
7. После того, как отрегулировать реле насосной станции удалось, проверяют ее эффективность. Из системы сливают жидкость, а к насосу подключают электроснабжение и запускают его в работу. Последующие действия повторяют до момента, пока установки реле не станут соответствовать потребностям.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

• нижний уровень – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора

Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки

Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

1. Все приборы отключаются от электрической сети.
2. Вода сливается из системы.
3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

• Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
• Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

• Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
• Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

• Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
• Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

Питание насоса должно быть выключено перед началом работ

Отсоедините провода подвода тока и подключения электрического двигателя. Если есть заземление, то надо открутить и его. Достаньте кабели из патрубков.

Выполняется отсоединение проводов

Открутите старое реле. Оно фиксируется к металлической трубе при помощи штуцера

Важно помнить, что остаточное давление воды в баллоне всегда будет, чтобы уменьшить разливы, подкладывайте под штуцер миску или иную небольшую емкость. Объем оставшейся воды зависит от диаметра и метража водопроводных труб, расположенных между открытым краном и насосной станцией.

Старое реле необходимо снять

Установите новое реле давления, плотно закрутите металлический штуцер
Обращайте внимание на состояние прокладки, не допускайте появления протечек.

Установка нового реле давления

Закрутите провода на клеммнике

Проверьте стояние большой и маленькой пружин, они должны иметь заводскую регулировку.

Подключение питания к прибору

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Перед запуском насоса следует убедиться в правильности подключения и регулировки реле

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Принцип работы мембраны в гидроаккумуляторе

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Решить проблему поможет замена мембраны

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Если насос долго не выключается, это может указывать на износ оборудования

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Если насос не включается, возможно, проблема в контактах реле

Что делать, если реле полностью разрегулировано?

Водопровод в доме

При использовании личного водопровода в доме может случиться так, что насос, обеспечивающий подкачку воды, будет постоянно активироваться и деактивироваться. И хотя за это должно отвечать РД, неисправность кроется не в нем.

Если давление в системе резко повышается, выключая помпу, а затем резко опускается, включая насос, значит, неисправен гидроаккумулятор, в котором либо порвалась, либо сильно растянулась мембрана, ответственная за компенсацию повышенного давления.

Решить возникшую проблему просто: нужно приобрести новую мембрану и установить ее. Сделать это можно самостоятельно.

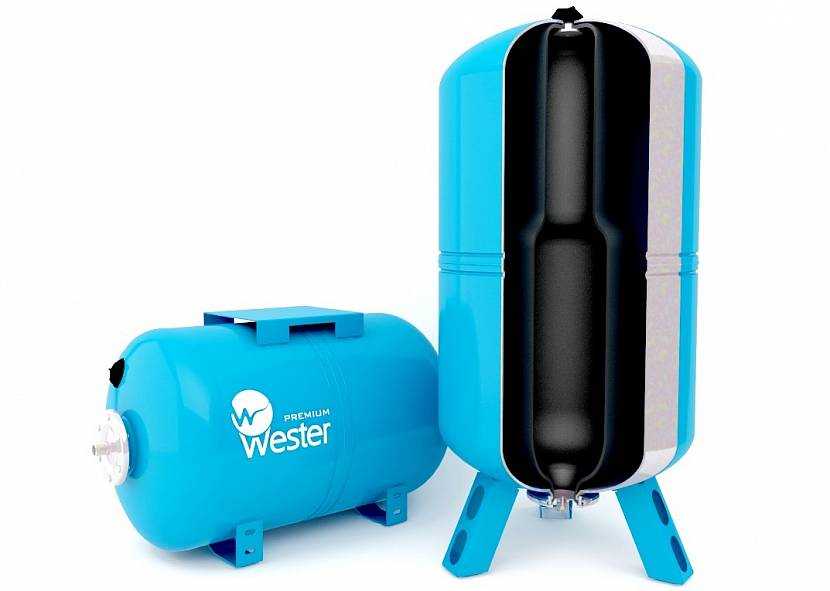

Гидроаккумулятор с мембраной внутриИсточник kareliyanews.ru

Чтобы насос нормально работал, нужно поддерживать давление в баллоне с водой, которое формирует давление в реле, примерно на 10% ниже уровня переключения.

Другая часто встречающаяся проблема – постоянная работа насоса даже при отсутствии воды в системе. Причин возникновения несколько:

• неисправность проводки;
• окисление клемм;
• неисправность электродвигателя.

Для выявления проблемы нужно взять мультиметр и прозвонить приборы. Неисправные устройства следует заменить.

Если точно известно, что реле давления для насосной станции неисправно, то заменить устройство следует так:

1. Отключить РД от питания.
2. Слить воду с гидроаккумулятора.
3. Открыть краны.
4. Отсоединить контактные провода и заземление.
5. Снять старое РД с трубы насоса (из-за остаточного давления из штуцера может политься вода, поэтому под насос лучше подложить какую-то емкость).
6. Подсоединить новое РД к штуцеру и подключить его к питанию.

Особое внимание стоит уделить прокладкам в местах контактов. Если они некачественные или их установили неправильно, появится течь.. Когда новое РД будет установлено, можно закрыть водопроводный кран, включить помпу и выполнить настройку.

Когда новое РД будет установлено, можно закрыть водопроводный кран, включить помпу и выполнить настройку.

О неисправностях реле давления в этом видео:

Коротко о главном

РД – устройство, регулирующее наибольший и наименьший пороги переключения, которые отвечают за активацию помпы для принудительной подкачки воды.

РД бывают механическими и электронными. Последние стоят в 2-3 раза дороже и имеют ряд преимуществ перед механическими аналогами. В частности, электронные реле проще и удобнее настраивать, также они обладают более высокой точностью. Хотя принцип работы обоих типов РД одинаковый.

Регулировка РД осуществляется в соответствие с целями, с которыми будет использован водопровод в доме. Для принятия ванной достаточно поддержания в водопроводной системе низкого уровня давления. Для работы джакузи или гидромассажа понадобится поддерживать высокое среднее давление.

Как проверить результат?

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

• Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
• При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
• Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

• Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
• Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Устройство и принцип работы

Электромеханические реле состоят из пластмассового корпуса, пружинного блока и контактов, управление которыми осуществляется с помощью мембраны. Мембрана имеет непосредственный контакт с напорной трубой и представляет собой тонкую пластинку, которая играет роль элемента восприятия. Она мгновенно реагирует на изменение уровня давления в трубопроводе, что влечёт за собой попеременное включение контактов. Пружинный блок водяного реле состоит из 2 элементов. Первый представляет собой пружину, контролирующую минимально допустимый уровень давления, и отвечает за сдерживание основного натиска воды. Нижний предел давления регулируется с помощью специальной гайки. Второй элемент представлен пружиной контроля за верхним давлением, и также регулируется при помощи гайки.

Принцип работы реле состоит в том, что контакты, благодаря мембране, реагируют на колебания давления, и при их смыкании насосы начинают перекачивать воду. В то время как при их размыкании происходит разрыв электрической цепи, питание насосного оборудования отключается и принудительная подача воды прекращается. Происходит это из-за того, что реле имеет соединение с гидроаккумулятором, внутри которого находится вода со сжатым воздухом. Соприкосновение этих двух сред происходит благодаря гибкой пластинке.

При включённом насосе вода, находящаяся внутри резервуара, давит через мембрану на воздух, в результате чего в камере резервуара создаётся определённое давление. При расходовании воды, её количество уменьшается и давление понижается. Помимо стандартной комплектации, некоторые модели могут оборудоваться кнопкой принудительного (сухого) пуска, индикатором работы, устройством плавного запуска и специальными разъёмами, используемыми вместо традиционных клемм.

Обычно в качестве верхнего порога берут показатель в 2,6 атмосферы, и как только давление доходит до этого значения – насос выключается. Нижний показатель выставляют на отметке 1,3 атмосферы, и при достижении давлением этого предела – насос включается. Если правильно выставить оба порога сопротивления, то работа насоса будет проходить в автоматическом режиме, и ручное управление не потребуется. Это избавит от необходимости постоянного присутствия человека и обеспечит бесперебойную подачу водопроводной воды потребителю. Реле не требует специального дорогостоящего обслуживания. Единственной процедурой, которую потребуется время от времени выполнять, является чистка контактов, которые во время работы окисляются и требуют ухода.

Помимо электромеханических моделей, существуют и электронные аналоги, которые отличаются более точной регулировкой и эстетичным видом. Каждое изделие снабжено контроллером протока – устройством, моментально отключающим насосное оборудование при отсутствии в трубопроводе воды. Благодаря такой опции насос надёжно защищён от работы на «сухом ходу», что предотвращает его перегрев и преждевременный выход из строя. Кроме того, электронное реле оборудовано небольшим гидробаком, объём которого обычно не превышает 400 мл.

Благодаря такой конструкции система получает надёжную защиту от гидроударов, что значительно продлевает срок службы как самих реле, так и насосов. Помимо большого числа преимуществ, у электронных моделей есть и слабые стороны. К минусам изделий относят высокую стоимость и повышенную чувствительность к качеству водопроводной воды. Однако, затраченные деньги быстро окупаются надёжностью и долговечностью приборов, а особая чувствительность устраняется путём установки системы фильтрации.

Таким образом, реле давления является неотъемлемым компонентом глубинного или скважинного насосного оборудования, способствует наполнению гидробака и поддержанию нормального давления в сети без помощи человека. Использование реле позволяет полностью автоматизировать процесс подачи воды и избавляет от необходимости включать насос самостоятельно при снижении давления или опустошении накопительного резервуара.
