Обустройство системы водозабора

бурение скважины и установка кессона

Процесс бурения скважины на воду – забор грунта при помощи специального бура. Зависимо от типа скважины и ее глубины, бурение можно выполнить самостоятельно, или воспользоваться услугами бурильных установок. Способ бурения (ударный, вращательный) будет зависеть от типа грунта.

❝Место вокруг размещения предполагаемой скважины не должно иметь каких-либо подземных путей и застроек. Для обустройства скважины надо выделить участок площадью – 4*6 м 2 ❞

Для бурения ручным способом используют:

Последовательность бурения скважины:

1. Тренога устанавливается над местом бурения скважины.
2. Для выемки верхних слоев грунта (1-1,5 м) надо использовать штыревой бур.
3. После прохождения верхнего слоя заменить штыревой бур обсадной трубой.
4. Бурение продолжается до достижения водоносного слоя.
5. После обнаружения нужного слоя, внутрь обсадной трубы надо вставить водопроводную оцинкованную трубу с фильтром на конце.

Муфтами соединить между собой отрезки трубы, обработать стыки герметиком.
Вынуть обсадную трубу.

Следующий шаг – обустройства кессона. Это помещение необходимо для защиты от грунтовых вод, промерзания и для обслуживания скважины. В кессоне будут соединяться выход трубы из скважины и водопровод, ведущий к дому.

Можно приобрести готовый корпус кессона, а можно сделать его самостоятельно из бетонных колец или кирпичей.

❝Кессон надо установить так, чтобы его дно и трубопровод были ниже уровня промерзания грунта, а крыша корпуса возвышалась над поверхностью – на 30 см❞

Порядок монтажа кессона:

1. Трубу скважины обкопать на глубину около 2,5-3-х метров. Диаметр ямы должен быть больше размеров кессона в два раза.
2. На дно залить бетонную подушку (толщина 20 см).
3. Установить кессон.
4. Обрезать трубу скважины – она должна выступать внутри кессона на 50 см.

На этом же уровне (2 м) надо выкопать траншею к дому для укладки водопроводной трубы.
Внешние стенки кессона надо гидроизолировать: обмазать битумной мастикой, приклеить рулонную гидроизоляцию.
Стенки кессона изнутри утеплить.
По контуру кессон залить бетонным раствором (толщина 30-40 см), не доходя до поверхности земли на 50 см.
После того, как бетон застынет, оставшееся пространство заполнить смесью сухого бетона и песка. Сверху присыпать грунтом.

выбор оптимального насоса

Для обеспечения подвода воды к потребителям с необходимым давлением, нужно устанавливать мощное оборудование для подъема воды. Это может быть автоматизированная насосная станция для водоснабжения частного дома или глубинный насос.

Насосная станция включает:

• водяной насос;
• гидроаккумулятор;
• реле давления.

❝Насосная станция подойдет для обслуживания неглубокой скважины (до 10 м), если расстояние от точки водозабора до конечного потребителя не более 10 метров❞

Автономную станцию можно использовать для обустройства водопровода на даче из скважины, а для обеспечения водой коттеджа или частного дома, лучше устанавливать глубинный насос – скважинный погружной роторный насос.

При выборе модели погружного насоса надо учитывать:

• напор насоса – сила давления, приложенная для того, чтобы протолкнуть воду;
• расход (производительность) насоса.

Необходимо определить требуемую мощность погружного насоса для обслуживания конкретной скважины. Рассмотрим на примере частного 2-х этажного дома для семьи из 4-х человек. Суммируем следующие показатели:

• глубина скважины (35 м);
• расстояние от гидроаккумулятора до выходного отверстия скважины в соотношении 1:10 (0,8);
• расстояние от уровня земли до наивысшей водозаборной точки (около 3,5 м – для 2-х этажного дома);
• требуемое давление в высокой точке водозабора (3);
• возможные потери в системе (около 2).

Таким образом: Напор насоса = 35+0,8+2+3+2=44,3 м

Пиковое потребление воды семьей 38 л/мин (2,28 м3/час) определяет производительность насоса.

монтаж глубинного насоса

Опускать насос в скважину надо очень аккуратно, чтоб не повредить оборудование. Для этого можно воспользоваться лебедкой для бурения скважины или тросами.

Последовательность погружения насоса:

1. Обратный клапан подсоединить к насосу.
2. Прикрепить обжимную муфту и соединить с наружным трубопроводом.
3. Через крепежные проушины продеть трос и зафиксировать его металлическими хомутами.
4. Прикрепить к тросу кабель питания и трубу.

Опустить насос на дно скважины и сделать отметку на тросе.
Насос поднять вверх на 1 метр.
После погружения на нужную глубину, надо закрепить трос в оголовке, который надет на обсадной трубе.
Через 5-10 минут насос наполниться водой и можно будет проверить его работу.

Следующий шаг после установки насоса – подведение трубопровода в дом и сборка автоматической системы водоснабжения.

Схема подключения скважинного насоса

Схема установки и подключения скважинного насоса с подробным описанием содержится в паспорте устройства. Исходя из нее, монтаж скважинных насосов состоит из подсоединения водоподающей трубы, электрического провода и троса (шнура) и фиксации устройства на нужном уровне.

Сборку начинают с того, что на патрубок устройства накручивают обратный клапан с фильтром, на котором стрелкой указано направление воды. Для их соединения применяют переходные фитинги. После этого при помощи специального узла присоединяют трубу или шланг. При использовании резьбовых соединений обязательно используют подмотку.

Второй конец шланга присоединяют к оголовку. Затем подсоединяют электрокабель. В местах припаивания кабеля электропитания кроме термоусадочных трубок для дополнительной гидроизоляции применяют специальные муфты. Силовой кабель выравнивают и свободно укладывают рядом с водопроводной трубой.

Затем монтируют трос (шнур или канат). Его назначение – зафиксировать устройство на требуемой глубине. Один конец троса продевают в предназначенные для крепления отверстия на корпусе устройства. Петлю троса закрепляют специальными зажимами. Потом его укладывают рядом с кабелем и трубой.

Второй его конец закрепляют на кронштейне оголовка. Пластиковыми хомутами или специальными клипсами соединяют трос, электрический кабель и трубу. Соединяют их плотно, но не слишком жестко. Насос в сборе погружают в скважину.

Этот способ позволяет проложить водопровод ниже уровня промерзания земли без обустройства кессона или приямка, что обеспечит круглогодичное водопотребление.

Для установки адаптера на необходимой глубине в обсадной трубе проделывают отверстие. Его диаметр равен основной части адаптера. В него вставляют наружную часть адаптера, к которой затем подсоединяют водопровод. Вторая часть адаптера крепится на конце трубы или шланга, идущей от насоса.

К ней присоединена монтажная труба, при помощи которой вторую часть адаптера соединяют с наружной частью. После этого соединение затягивают разводным ключом.

Для бесперебойной подачи воды потребителю к насосу подключают автоматику, главным узлом которой является реле давления. Автоматическая система осуществляет контроль давления и управляет работой скважинного насоса.

Процесс монтажа в скважину погружного насоса:

Подготовка к монтажу оборудования

Прежде чем приступить к установке насоса на скважину следует:

1. Ознакомиться с его техпаспортом и инструкцией по установке.
2. Проследить, чтобы труба была прямой.
3. Проверить длину силового кабеля и троса.
4. Проверить состояние обсадной трубы.

Погружение насоса в скважину

После присоединения всех конструкций к насосу начинают его установку в скважину. Прежде всего на обсадную трубу надевают специальную прокладку из резины, а на корпус устройства – защитное кольцо. Оно предназначено для защиты стенок обсадной трубы от повреждений. Затем устройство пропускают в трубу и начинают плавно, избегая резких движений, опускать вниз.

При установке погружного насоса в скважину запрещается дергать трубу или силовой кабель. Если в процессе монтажа насоса в скважину конструкция встречает препятствия, прекратите движение и прокрутите его. Это поможет преодолеть сложный участок. Иначе придется поднять устройство и проверить состояние скважины.

Агрегат крепят так, чтобы он полностью был погружен в воду. При правильной установке конец всасывающей трубы находится на расстоянии одного-двух метров от дна скважины. Трос закрепляют на кронштейне оголовка.

Водоподающую трубу, идущую от оголовка, соединяют с водопроводной системой. Подключив электропитание, проверяют работоспособность системы.

При выборе защитного устройства необходимо точно определить значение тока. Иначе устройство перегреется, что приведет к поломке.

Определение точки работы насоса

Для установки скважинного насоса определяют фактические характеристики его работы:

• объем выкачанной воды за единицу времени;
• давление, которое создается в водопроводе при работе;
• потребление тока устройством.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

Схема водоснабжения частного дома из скважины

Схема водоснабжения всегда подразумевает использование насоса или насосной станции. Смонтировать устройство можно либо в доме, либо в самом кессоне над скважиной. Насос качает воду в гидроаккумулятор. А от него жидкость по трубам поступает к потребителю.

При использовании воды давление в системе начинает падать. При достижении определенной отметки реле запускает работу насоса. Когда давления становится нормальным, опять срабатывает реле и работа насоса прекращается.

Схема водозабора частного дома:

• Источник подачи жидкости – скважина;
• Насос;
• Гидроаккумулятор – используется для контроля давления и насоса;
• Фильтры грубой и тонкой очистки;
• Водогрейное оборудование для получения горячей воды;
• Коллектор с холодной и горячей водой.

Выполнять работы лучше всего в теплое время года, летом. Тогда водоносный слой низкий, а земля податливая. В зависимости от источника водозаборной станции подбирают определенный вид насоса.

Как пробурить артезианскую скважину

• бур, составными частями которого есть колонковая труба, бурильная штанга, колонка для бурения, активная часть;
• металлический шнек;
• тренога;
• лебедка;
• несколько труб с разным диаметром;
• вентиля;
• кессон;
• фильтры;
• насос.

Необязательно покупать все эти инструменты, ведь они могут обойтись в целое состояние. Желательно взять их в аренду. Работа же проходит по такому алгоритму:

1. Выкопайте яму размером 1,5 м х 1,5 м. Облицуйте ее при помощи фанеры и досок, чтобы она не осыпалась.
2. Установите надежную буровую вышку, желательно из металлического или деревянного материалов, прямо над углублением. Затем закрепите лебедку в месте соединения опор. Это устройство применяется для подъема-спуска оборудования.
3. Выберете необходимый насос, который будет легко проходить в трубу.
4. Опустите фильтровую колонку, которая состоит из трубы, отстойника и фильтра. Но делать это стоит, когда необходимая глубина уже достигнута. Для того чтобы укрепить трубу, пространство возле нее засыпается песком. Параллельно с этим проведите закачивание воды в трубу, верхний конец которой герметичен.

Далее просто опустите насос, а затем для выведения воды из глубин необходимы шланг или водопроводная труба. Подключите еще и их. Для этого выведите трубу и приварите ее к оголовку кессона. Далее установите вентиль, который будет регулировать уровень поступления воды – и ваша скважина готова.

Как сделать заказ

Бурение скважин ручными инструментами

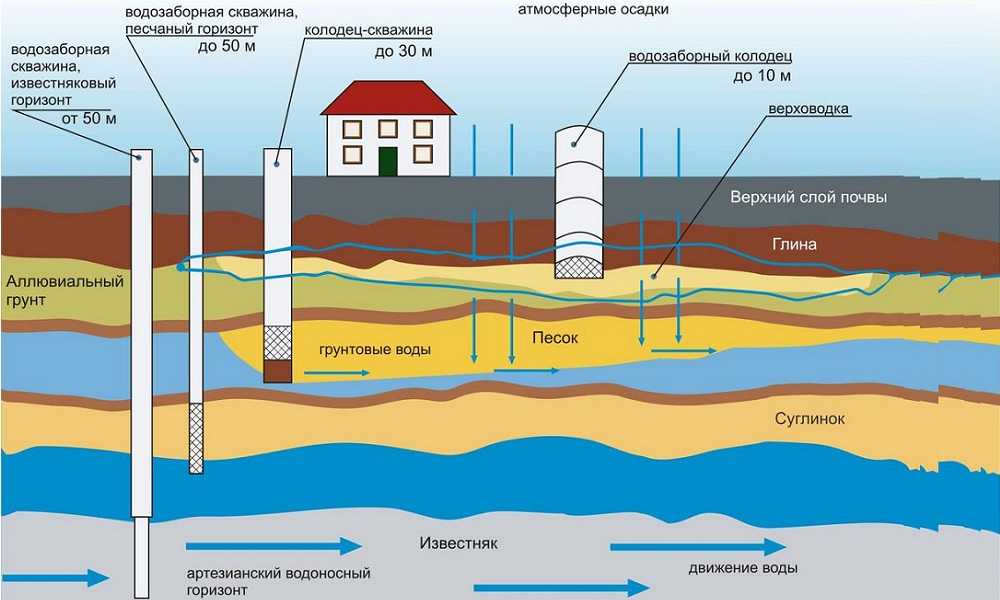

Любой хозяин способен пробурить скважину своими руками под воду. Для этого не нужно иметь буровую технику. Существует несколько способов работы без ее использования:

• обустройство обычного колодца;
• скважина, пробуренная на песок;
• артезианская скважина.

Хороший колодец может стать хранилищем воды в количестве до 2 м³. Скважина с диаметром трубы 100 мм, имеющая глубину 20-30 м, имеет фильтрующую сетку внизу колонны. Глубина такого сооружения может достигать и 50 м. Срок службы составляет до 15 лет. Артезианская скважина добывает воду из пластов пористого известняка, залегающих на глубине до 200 м. Срок ее эксплуатации составляет 50 лет. Чем чаще используется сооружение, тем дольше может быть срок его действия.

Для бурения скважины своими руками требуются:

• лопата;
• буры;
• вышка бурильная;
• штанги для удлинения буров;
• лебедка любого типа;
• обсадная труба необходимого диаметра.

Буры нужны для непосредственно бурения. Они бывают разных типов. Спиральные используются на глинистых почвах. На твердых грунтах применяется бур-долото. На песчаных — бур-ложка. Вышка необходима для подъема бура вместе со штангами и для обратного спуска после очистки и наращивания новых штанг. Если скважина неглубокая, можно обойтись без вышки. Штанги могут использоваться самодельные. Делают их из труб, предусматривая крепление друг к другу с помощью резьбы или шпонок.

К нижней штанге крепится бур. Его режущие кромки тоже могут быть самодельными. Выполняются они из стали толщиной 3 мм. Затачивать их нужно так, чтобы они при вращении бура по ходу часовой стрелки врезались в почву. Шаг спирали должен быть равен размеру диаметра бура. Нижнее основание инструмента составляет 45-85 мм, режущее лезвие — 258-290 мм.

Сами технологии бурения просты. Если используется вышка, то ее устанавливают над выбранным местом. Высота ее должна немного превышать длину буровой штанги. Для бура простой лопатой выкапывается углубление. Начальные витки бура можно сделать одному, затем нужна дополнительная сила помощника. После заглубления бура на некоторую глубину его вытаскивают наружу. Делать это нужно примерно через каждые 50 см. Если бур идет с трудом, рекомендуется смачивать землю водой. Когда рукоятки достигнут уровня земли, всю колонну достают и наращивают следующей штангой. После этого работа возобновляется.

Скважина на воду своими руками бурится до достижения водоносного слоя, который характеризуется мокрой землей. Затем достигается твердый слой. Бурение закончено, скважина на даче почти готова. В нее опускаются обсадные трубы. Ручным насосом откачивается грязная вода, которой обычно бывает 2-3 ведра. Если чистая вода не появляется, следует пробурить еще 1-2 м грунта. Это не единственный способ.

Подготовительный этап – устройство шурфа

Верхний слой почвы предрасположен к осыпанию, поэтому скважину защищают специальным сооружением – шурфом, проще говоря, ямой полтора на полтора метра, глубина которой не более 2 метров. Для укрепления стен применяют доски, ими же выстилают пол. Прочность пола зависит от толщины досок, поэтому применяют изделия не тоньше 5 см. Сверху шурф закрывают вторым настилом.

Шурфы для песчаных скважин невелики по размерам и находятся на небольшой глубине, тогда как шурфы для артезианских скважин уходят на несколько метров в грунт

Затем готовят отверстия в следующем порядке:

Свежие записи
Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву

• возводят вышку для бурения;
• убирают верхний настил;
• находят центральную точку на нижнем настиле;
• делают отверстие, диаметр которого совпадает с башмаком и муфтами;
• выпиливают второе отверстие – в верхнем настиле.

Точность вертикали, созданной двумя направляющими отверстиями, гарантирует качественное бурение.

Использование дополнительного оборудования

Проводка воды в дом из скважины глубиной не более 8 метров, может сопровождаться использованием насосной станции, которая состоит из следующих элементов:

• Насос, тип и модель которого подобран в соответствии с индивидуальными условиями.
• Накопительная емкость.
• Гидроаккумулятор мембранного типа.
• Различные приборы для нагревания воды, включая ТЭНы и электрические бойлеры.

Насосная станция для скважины устанавливается для подачи воды непосредственно в систему водоснабжения. С помощью специального автоматизированного комплексного оборудования можно завести воду в дом из скважины и обеспечить нужный напор.

Оптимальной работы станции можно добиться при условии достаточно близкого расположения к точкам разбора воды. Это может быть цоколь или подвальное помещение, в котором есть отопление. Довольно часто выполняется подключение насосной станции к скважине своими руками, что позволяет сократить затраты.

Подключение воды из скважины к дому выполняется по следующей схеме:

• Подсоединяют трубу с бронзовым или латунным фитингом.
• Подключают сливной кран и тройник.
• Подсоединяют обратный клапан.
• Далее подключают кран для подачи воды.
• За краном следует фильтрующий элемент, в который вставлена металлическая нержавеющая сетка.
• Затем подключают накопитель и реле давления.
• После этого должен идти датчик сухого хода и фильтр тонкой очистки с переходником на трубу диаметром 250 мм.

Подбор места для скважины на дачном участке

Перед тем как сделать скважину для забора воды на даче, надо провести самостоятельные гидрогеологические изыскания. Звучит громко, но заключаются они в элементарном опросе соседей, имеющих собственный источник воды.

Выяснить во время опроса нужно:

• Глубину зеркала воды в существующих точках забора. Узнать указанное обстоятельство можно у владельцев как скважин, так и колодцев.
• Стабильность статического уровня. Не имеет ли он свойство значительно опускаться в засушливый летний период и зимой.
• Геологическую обстановку. Точнее, какие горные породы были вскрыты при копке колодца или бурении? Встречались ли валуны?

Дачные участки, как правило, располагаются в равнинной местности, которой характерно практически горизонтальное залегание геологических элементов. Незначительные отклонения будут только за счет разницы в абсолютных отметках между существующим источником и точкой бурения.

Никаких народных методов поиска признаков воды на участке лучше не использовать. Разговоры о чувствительности муравьев и учете климата вообще смешны, на залегание грунтовой воды они никоим образом не влияют. На климат надо вообще было ориентироваться, когда выбирали участок.

Вот определиться с кратчайшей трассой от источника к дому или к бане очень даже стоит. И обязательно участь возможность установки вышки с удобством проведения всего комплекса работ. Определиться с лучшим временем для бурения поможет следующая статья.

Монтируем кессон

Чтобы скважина успешно справлялась со своими задачами, ее содержимое нужно защитить от ряда негативных внешних факторов: заиливания, промерзания, проникновения грунтовых вод. Именно с этой целью применяется кессон – цилиндрическое изделие, выполненное из прочного пластика или стали. Диаметр и длина прибора подбираются индивидуально под габариты конкретной скважины. А вот толщина стенок цилиндра в любом случае должна быть не меньше, чем 5 мм.

Перед монтажом кессона его рекомендуется теплоизолировать – применяемый материал должен быть негорючим. Дополнительно цилиндр желательно защитить кирпичами или пластиковыми панелями. Эти два мероприятия позволят сделать кессон более устойчивым к внешним воздействиям и тем самым увеличить срок его эксплуатации.

Кессоны металлические

Кессон устанавливается по простой схеме:

• вырежьте в дне цилиндра отверстие такого же диаметра, что и ранее зафиксированная обсадная труба;
• опустите и закрепите кессон в скважину – изделие должно выступать над верхушкой скважины не больше, чем на 15-20 см;
• обрежьте обсадную трубу и приварите ее к отверстию кессона.

Важно! Кессон должен иметь герметичную крышку с подготовленными отверстиями для подведения труб и подключения иного рабочего оборудования.

Выводы и полезное видео по теме

Самостоятельное бурение желонкой:

Создание скважины вручную буром со штангами:

Как сделать абиссинский колодец:

https://youtube.com/watch?v=Z3bZ3MEFbRA

Создать скважину самостоятельно сложно, но это возможно. Каждый случай бурения индивидуален, нельзя точно предсказать, как поведет себя сооружение во время работ и в процессе эксплуатации.

Но при соблюдении технологии можно обеспечить участок источником воды, который прослужит несколько десятилетий.
